BEDIENUNGSANLEITUNG MC 2.0 WL VDO

Herzlichen Glückwunsch.

Mit ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch sehr hochwertiges Gerät entschieden. Um das Potenzial des Computers optimal ausnutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu finden. Sie erhalten alle Hinweise zur Bedienung sowie weitere wichtliche Tips.

Wir wünschen Ihnen viel Freude beim Fahren mit Ihrem VDO Cyclecomputer.

Cycle Parts GmbH

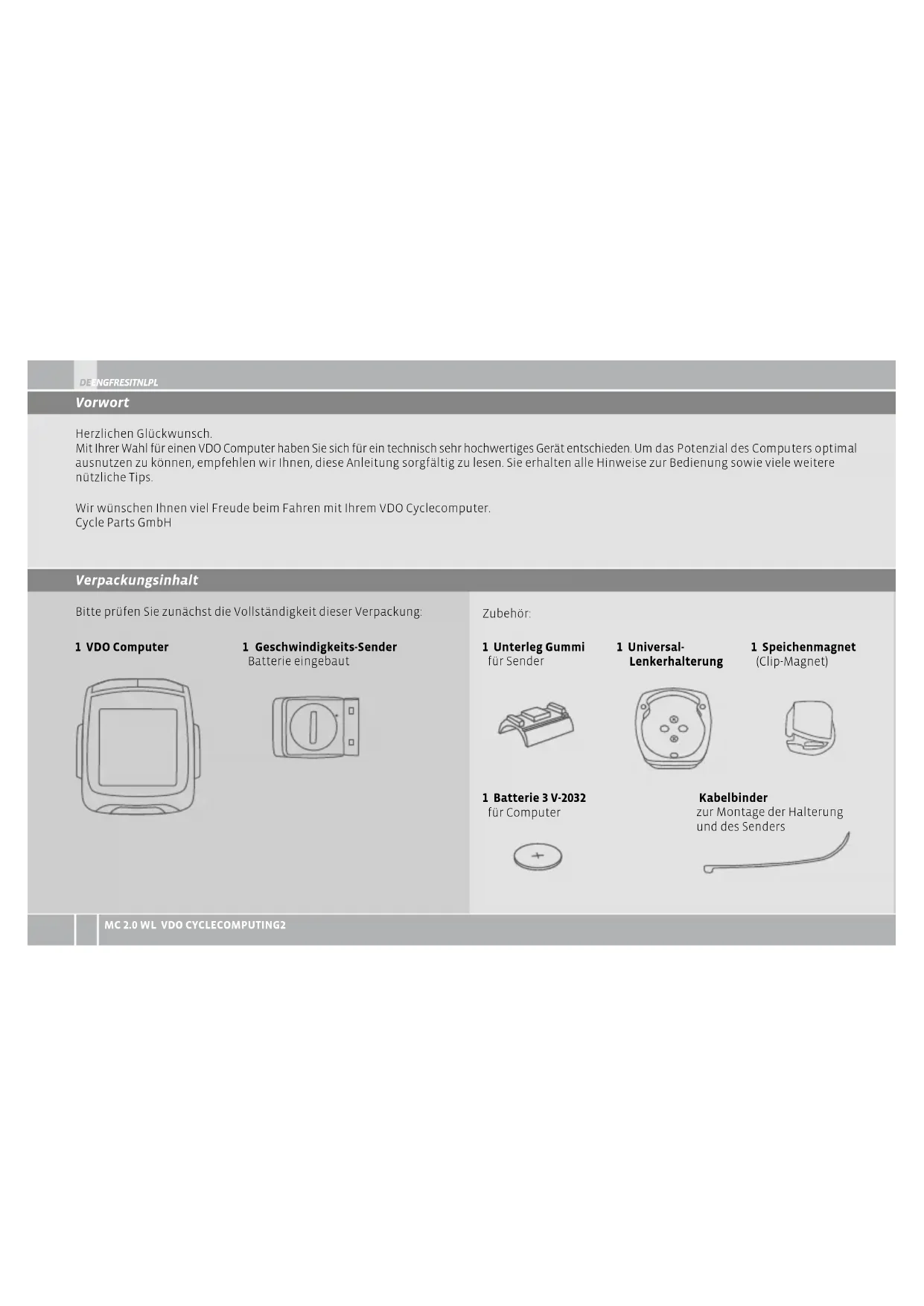

Verpackungsinhalt

Bitte prufen Sie zunachst die Vollständigkeitsder Verpackung:

1 VDO Computer
1 Geschwindigkeits-Sender

Batterie eingebaut

Zubehor:

1 Unterleg Gummi

fur Sender

1 Batterie 3 V-2032

fur Computer

1 Universal- Lenkerhalterung

1 Speichenmagnet (Clip-Magnet)
Kabelbinder

zur Montage der Halterung und des Senders

MC 2.0 WL VDO CYCLECOMPUTING2

Inhaltsverzeichnis

1. Display

2. Bedienung 6

3. Funktionen 8

3.1 Informations-Funktionen BIKE 8
3.2 Informations-Funktionen ALTI 9

3.3 PULS-Option 10
3.4 TRITTFREQUENCY-Option 11

3.5 Informations-Funktionen PULS 11
3.6 Informations-Funktionen TRITTFREQUENZ 12

3.7 Umschalten von Rad 1 auf Rad 2 13
3.8 Sender Pairing und Sensor-Ausbahl 14

3.9 Display-Beleuchtung 15

3.10 Puls-Trainingszone auswahlen 15
3.11 Auswahld der Starthohe/ Rekalibrieren der aktuellen Hohe 16
3.12 Auto-Start/Stop des Computers 17
3.13 Start/Stop der Stoppuhr 17

1. Reset

4.1 Reset der Tourdaten 18
4.2 Reset der Stoppuhr 18
4.3 Reset des NAVIGATORS 18
4.4 Reset auf Werkseinstellungen 19

1. Installation
   5.1 Montage von Sender, Magnet und Lenkerhalterung 19

5.2 Batterieeinbau in den Computer 20
5.3 Einsetzen des Computers in die Lenkerhalterung 20

1. Grundeinstellungen

6.1 Sprache einstellen 21
6.2 Einstellen der Masseinheiten 21
6.3 Einstellen der Reifengrösse 22
6.4 Personliche Daten einstellen 24
6.5 Sender Auswahl (Puls oder Trittfrequenz) 25
6.6 Uhr einstellen 26
6.7 Gesamtkilometer einstellen 27
6.8 Navigator einstellen 28
6.9 Fahrzeit einstellen 29
6.10 Starthöhe einstellen 30
6.11 Einstellen der aktuellen Hohe 31
6.12 Hohenanpassung beim Transport des Rades 32
6.13 Hohenmeter bergauf einstellen 32
6.14 Hohenmeter bergab einstellen 33
6.15 Pieper einstellen 34

1. Schlaf-Modus
2. Garantiebedingungen
3. Fehlerbehebung
4. Technische Spezifikationen

P02" Verweise am Anfang eines Kapitals verweisen auf das entsprchende Bild im Picturebook!

21

36
37
39

DEENGFRESITNPL

Ihr VDO Computer wird ohne eingebaute Batterie ausgeliefert. Vor dem ersten Start müssen Sie die Batterie einlagen. Siehe dazu auch Kapitel 5.2.

1. Display

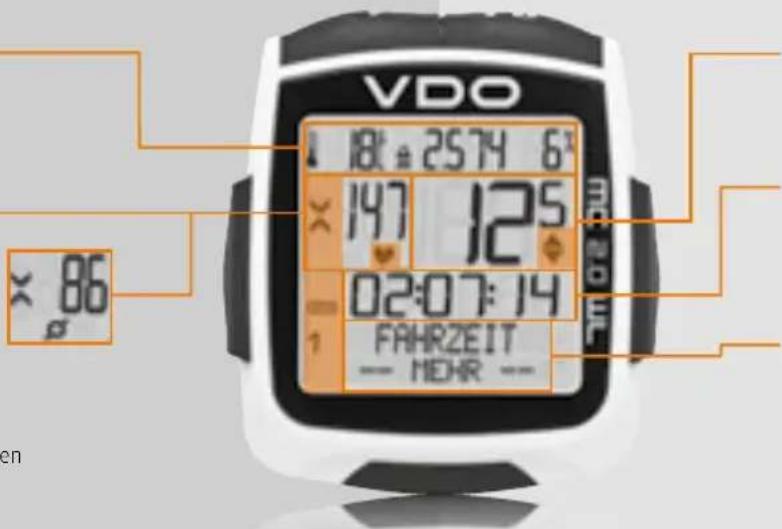

Das Display kann man in 6 Bereiche gliedern:

Bereich 1 Temperatur, aktuelle Hohe, aktuelle Steigung/ Gefalle

Bereich 2 aktueller Puls oder alternativ: aktuelle Trittfrequenz

Bereich 6 Indikator-Elemente.

Die Beschreibung der einzelnen Indikatoren führen Sie auf der rechten Seite.

Bereich 3 aktuelle Geschwindigkeit

Bereich 4 Daten der ausgewählten Funktion

Bereich 5 Zeigt in der oberen Zeile (Info-Zeile) die Bezeichnung der gewählten Funktion. In der zweiten Zeile (Menu-Zeile) wird angezeigt,

ob es weitere Informationen gibt "MEHR"
ob es eine weitere Auswahlmoglichkeit gibt,AUSWAHL"

Stoppuhr Indikator

Zeigt an, dass die Stoppuhr noch lauft, während eine andere Information im Display angezeigt wird.

12 Indikator Rad 1/Rad 2

Der Computer kann mit zwei verschiedenen Einstellungen für 2 Fahrträger arbeiten. Der Indikator zeigt an, welche der beiden Fahrträger Sie zur Nutzung ausgewählt haben. Die Gesamtkilometer werden entsprechend für Rad 1 und für Rad 2 getrennt gezählt und gespeichert.

KMH Messeinheit (KMH oder MPH)

Der Computer kann sowohl KMH als auch MPH anzeigen. Strecken werden entsprechend in Kilometer oder Meilen angezeigt. Der Indikator zeigt die gewährte Messeinheit an.

Abweichungsindikator Geschwindigkeit (aktuell) zu Geschwindigkeit (Schnitt)

Der Computer vergleicht die aktuelle Geschwindigkeit mit der Durchschnittsgeschwindigkeit. Der Indikator zeigt an

ob die aktuelle Geschwindigkeit uber dem Durchschnitt liegt (+1km / h)
unter dem Durchschnitt liegt (-1 km/h)
oder dem Durchschnitt entspricht (Toleranz + / - 1km / h

Menusteuerungsindikator

Wenn ein Untermenu aufgerufen wurde, blinken diese Indikatoren und zeigen an, dass es noch weitere Auswahlmöglichkeiten gibt oder der Computer auf eine Eingabe wartet (Einstell-Modus).

Display-Beleuchtung

Wenn die Beleuchtung eingeschaltet wurde, erkennen Sie das am LICH-ICON.

Puls/ Trittfrequenz-Indikator

Der Indikator zeigt an, ob Sie Puls oder Trittfrequenz für die Anzeige ausgewählten haben.

Zonen-Indikator

Der Zonen-Indikator zeigt an, ob der Puls oder die Trittfrequenz in der eingestillten Trainingszone liegen.

Pfeil nach oben: Puls/Trittfrequenz liegen unter der Untergrenze
Pfeil nach unten: Puls/Trittfrequenz liegen über der eingestillten Obergrenze
Beide Pfeile: Puls/Trittfrequenz liegen in der eingestellen Trainingszone

DEINGFRESITNLPL

2. Bedienung

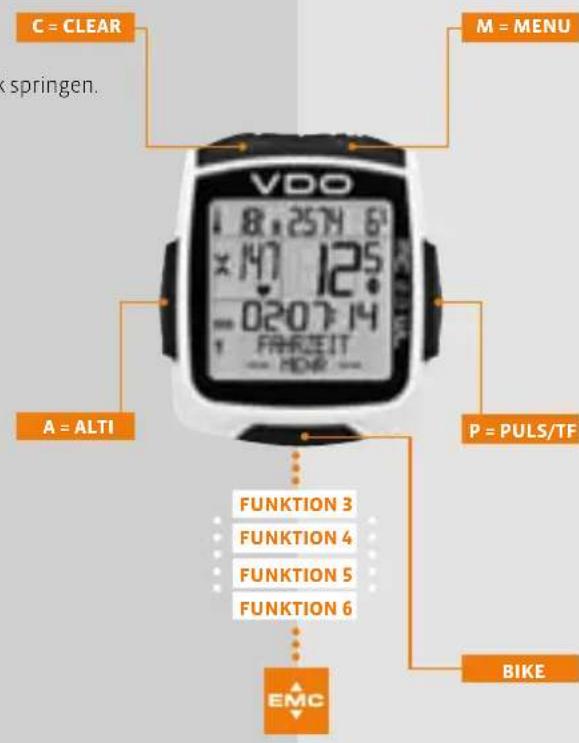

Für die einfache Bedienung Ihres Computers haben wir das EMC = Easy Menu Control System entwickelt. Das EMC erleichtert die Bedienung des Computers über eine Volltext-Menuführung wie sie bei den meisten Handys verwendet wird.

Im Funktion-Modus:

Vom Untermenu eine Menüebene zurück springen.
-3 Sekunden halten:

Tour Daten auf Null zurückstellen
- Stoppuhr auf Null zurückstellen.
Navigator auf Null zurückstellen

ImEinstell-Modus:

C-3 Sekunden halten:

Einstellmenu verlassen,

Zurückspringen zu Funktion's-Modus.

Eine Eingabe korrigieren.
Eine Ziffer zuruckspringen

Im Funktion-Modus:

Anzeige der Hohen-Informationen

ImEinstell-Modus:

• Im Menu Rückwärts blättern
  Einzustellende Zahl verringern

Menu-Indikatoren im Display zeigen durch Blinken an, dass es weitere Auswahlmöglichkeiten gibt. Im Funktion-Modus erfolgt die Bedienung über 5 Tasten. Im Einstell-Modus erfolgt die Bedienung über 4 Tasten.

Im Funktions-Modus:

Verfugbares Untermenu aufrufen. Sie erkennen ein Untermenu an den blinkenden Menu-Indikatoren.

Auswahlbestätgen
Stoppuhr Starten/Stappen.

M-3 Sekunden halten:
Einstellmenu offen

Im Einstell-Modus:

Eine Einstellung auswahlen
Eine gemachte Einstellung bestätigen.
Eine getroffene Auswahl bestätigen

Im Funktion-Modus:

Puls Informationen

oder

Trittfrequenz-Informationen

ImEinstell-Modus:

• Im Menu vorwarts blattern
  Einzustellende Zahl erhohen

Im Funktion-Modus:

Fahrrad-Funktionen

A = ALTI

ImFunktions-Modus:

Anzeige der Hohen-Informationen
Bei geöffnetem Untermenu: Nach unten Blättern im Untermenu
ALTI - fur 3 Sekunden halten: Öffnet das Menu zur Rekalibrierung der aktuellen Höhe

ImEinstell-Modus:

Innerhalb der Einstell-Modi abwärts blättern.
Eine Ziffer verringern.

P = PULS/TF

Im Funktion-Modus:

Anzeige der Puls-Informationen und der Stoppuhr (wenn Puls gesairt wurde)
Oder alternative: Anzeige der Trittfrequenz-Informationen und der Stoppuhr (wenn die Trittfrequenz gepairt wurde)
Bei geoffnetem Untermenu: Nach oben Blättern im Untermenu
PULS/TF-fur 3 Sekunden halten: Offnet das Menu zur Auswahl der Puls- Trainingszone (wenn Puls-Sender gespairt wurde)

ImEinstell-Modus:

Innerhalb der Einstell-Modiaufwarts blättern.
Eine Zifferer erhöhen.

BIKE BIKE

Anzeige der Bike-Funktionen z.B. Tagesstrecke, Durchschnitt geschwindigkeit, etc.

BIKE + M = BIKE+MENU

Uber die Tastenkombination BIKE+MENU (3-Sekunden drucken) öffnen Sie das Menu zur Auswahl des Senders für Puls oder für Trittfrequenz

A + P = ALTI+PULS

Mit der Tastenkombination ALTI+PULS/ wird die Stoppuhr gestartet/gestoppt.
Die Stoppuhr entscheidt sofort in der Anzeige und wird gestartet /oder gestoppt.

BIKE+ C = BIKE+CLEAR

Mit der Tastenkombination BIKE+CLEAR aktivieren Sie die Display-Beleuchtung.
Bei aktivierter Display-Beleuchtung wird der LICH-Icon angezeigt.
Bei aktivierter Display-Beleuchtung wird bei jedem Tastendruck die Beleuchtung für ein paar Sekunden eingeschaltet.

ACHTUNG : Schalten Sie tagsüber die Display-Beleuchtung über die Tastenkombination BIKE + CLEAR wieder aus. BATTERIE-EINSPARUNG.

DEENGFRESITNPL

3. Funktionen

3.1 Informations-Funktionen BIKE

AKTUeLLe GeSCHWINDIGKeIT

Wird permanent im Display angezeigt.

Genauigkeit 0,5 KMH, Anzeige in 0,5 KMH-Schritten

TAGeSSTReCKe

Zeigt die Strecke der aktuellen Tour seit dem letzten Reset. Maximalwert 999,99 km. Bei Überschreiben des Maximalwertes beginnnt der Zähler wieder bei Null.

TAGeSSTReCKe/MeHR

MEHR zeigt an, dass es zum Hauptmenu

TAGESTOUR ein Untermenu gibt.

Das Untermenu offen Sie mit M.

Im Untermenu finden Sie (blättern mit ALTI A oder PULS P):

Gesamtkilometer RAD 1 bis max. 99.999 km

Gesamtkilometer RAD 2 bis max. 99.999 km

Totalkilometer Summe fur Rad 1+Rad 2 bis max. 199.999 km

Das Untermenu verlassen Siewieder mit

FAHRZeIT

Zeigt die Fahrzeit der aktuellen Tagestour seit dem letzten Reset.

Maximal 99:59:59 HH:MM:SS

Bei überschreiben des Maximalwertes beginnnt die Fahrzeit-Messung bei Null.

FAHRZeIT/MeHR

MEHR zeigt an, dass es zum Hauptmenu FAHRZEIT ein Untermenu gibt. Das Untermenu öffnen Sie mit M.

DSCHN GSCHW

Zeigt die Durchschnittsgeschwindigkeit, seit dem letzten Reset. Genauigkeit: 2 Kommastellen.

MAX GSCHW

Zeigt die Maximalgeschwindigkeit auf der aktuellen Tour seit dem letzten Reset. Genaigung:

2 Kommastellen

NAVIGATOR

Der Navigator ist ein zweiter Tages-Kilometer-Zahler. Der Zähler ist:

unabhangig vom Tagestour-Zahler.
kann beliebig auf Null zurückgestellt werden.
- kann auf einen Startwert eingestellt werden.
- kann von diesen Startwert wahlweise vorwärts oder rückwärts zahlen.

These besonderen | M oglichkeiten erleichtern das Nachfahren von Touren aus einem Tourenbuch oder Roadbook.

NAVIGATOR/SET

SETZeigt,dass es zum Hauptmenu NAVIGATOR ein Untermenu gibt.Das Untermenu offen Sie mit

Hier konnen Sie einen Startwert einstellen und festlegen, ob vondiesen Startwert vorwarts oder ruckwarts gezahlt werden soll.

3.2 Informations-Funktionen ALTI

HM BERGAUF

Zeigt die bergauf gefahrenen Höhenmeter der aktuellen Tour, seit letztem Reset.

HM BERGAUF/ MEHR

MEHR gezigt an, dass es zum Hauptmenu HM BERGAUF ein Untermenu gibt. Das Untermenu öffnen Sie mit M

Im Untermenu führen Sie (blättern mit ALTi A oder PULS P).
Hohenmeter bergauf fur Rad 1
Hohenmeter bergauf fur Rad 2
Hohenmeter bergauf Total für Rad 1+2

Das Untermenu verlassen Sie wieder mit C.

HOHE MAX

Zeigt die maximale Höhe (hochster Punkt) der aktuellen Tour.

HOHE MAX/ MEHR

MEHR zeigt an, dass es zum Hauptmenu HOHE MAX ein Untermenguibt. Das Untermenu offen SiemitM

Im Untermenu finden Sie (blättern mit ALTI A oder PULSP):

MAX HOHE fur RAD 1:

hochster Punkt aller bisherigen Touren mit Rad 1

MAX HOHE fur RAD 2:

hochster Punkt aller bisherigen Touren mit Rad 2.

DEINGFRESITNLPL

DSCHN STEIG: Durchschnittliche Steigung (in Prozent) auf der aktuellen Tour.

MAX STEIGUNG: Maximale Steigung (in Prozent) auf der aktuellen Tour.

HMBERGAB

Zeigt die bergab gefahrenen Höhenmeter der aktuellen Tour, seit letztem Reset.

HM BERGAB/MEHR

MEHR zeigt an, dass es zum Hauptmenu HM BERGAB ein Untermenu gibt. Das Untermenu offen Sie mit M

Im Untertmenu finden Sie (blätterm mit ALTAdoder PULSP)

Hohenmeter bergab fur Rad 1
Hohenmeter bergab fur Rad 2
Hohenmeter bergab Total fur Rad 1+2

Das Untermenu verlassen Sie wieder mit

DSCHN DOWNH.: Zeigt das durchschnittliche Gefälde der aktuellen Tour (in Prozent).

MAX DOWNH.: Zeigt das maximale Gefälde der aktuellen Tour (in Prozent).

3.3 PULS-Option

P04-05

Auswahl Puls oder Trittfrequenz-Funktion

Das PULS-Menü steht nur zur Verfügung, wenn:

der PULS-Sender ausgewählt wurde (Siehe Sender-Auswahl Kapitel 3.8 und 6.5).
der PULS-Sender beim Pairing gegaupt wurde.

Hinweis: Puls und Trittfrequenz können nicht gleichzeitig empfangen werden.

Nach dem Pairing des Puls-Senders wird im Bereich 2 des Displays der aktuelle PULS angezeigt. Im Funktion-Modus können die Funktionen über die-Taste PULS/TF abgerufen werden.

Mit dem RESET der Tourdaten werden auch die PULS-Daten auf Null zurückgestellt.

MC 2.0 WL VDO CYCLECOMPUTING10

3.4 Trittfrequenz-Option >> P06

Das Trittfrequenz-Menü steht nur zur Verfügung, wenn der Trittfrequenz-Sender installiert ist.
der Trittfrequenz-Sender ausgewählt wurde (Siehe Sender-Auswahl Kapitel 3.8 und 6.5)
der Sender beim Pairing gegart wurde.

Hinweis: Puls und Trittfrequenz können nicht gleichzeitig empfangen werden.

ITNLPLFRESENG

Nach dem Pairing des Trittfrequenz-Senders wird im Bereich 2 des Displays die aktuelle Trittfrequenz angezeigt. Im Funktion-Modus können die Trittfrequenz-Informationen über die Taste PULS/TF abgerufen werden.

Mit dem RESET der Tourdaten werden auch die Trittfrequenz-Daten auf Null zurückgestellt.

3.5 Informations-Funktionen PULS

These Informationen stehen nur zur Verflugung wenn der Puls-Sender ausgewählt und gepairt wurde.

PULS MITTEL:Zeigt den Durchschnittspuls auf der aktuellen Tour an (seit letztem Reset).

PULS MAX: Zeigt den maximalen (hochsten) Puls auf der aktuellen Tour an (seit letztem Reset).

KALORIEN: Zeigt den Kalorienverbrauch auf der aktuellen Tour an (seit letztem Reset).

ZEIT UNTER: zeit die Zeit an, in der der Puls unter der eingestellt den Untergrenze der Trainingszone lag.

ZEIT IN: zeit die Zeit an, in der der Puls innerhalb der eingestelltten Trainingszone lag.

DEINGFRESITNLPL

ZEIT ÜBER: zeigt die Zeit an, in der der Puls über der eingestellten Obergrenze der Trainingszone lag.

STOPPUHR: Unabhängige Stoppuhr zum Messen von Zeiten/ Intervallen.

UHR:Zeigt die aktuelle Uhrzeit.

3.6 Informations-Funktionen Trittfrequenz

These Informationen stehen nur zur Verflugung wenn der Trittfrequenz-Sender ausgewählt und gepairt wurde.

TF-DSCHN:Zeigt die Durchschnitts-Trittfrequenz der aktuellen Tour (seit letztem Reset).

TF-MAX: gezigt die maximale Trittfrequenz der aktuellen Tour (seit letztem Reset).

ZEIT UTER:Zeigt die Zeit an, in der die Trittfrequenz unter der eingestellen Untergrenze der Trainingszone lag.

ZEITIN:Zeigt die Zeit an, in der die Trittfrequenz innerhalb der eingestelltten Trainingszone lag.

ZEIT ÜBER: gezigt die Zeit an, in der die Trittfrequenz über der eingestellten Obergrenze der Trainingszone lag.

STOPPUHR: Unabhängige Stoppuhr zum Messen von Zeiten/Intervallen.

3.7 Umschalten von Rad 1 auf Rad 2 >>> P02

Ihr VDO Computer kann an 2 Fahrrädern verwendet werden. Wenn Sie von Rad 1 auf Rad 2 wechseln, erkennt der Computer den Sender von Rad 2. Der Computer stellt sich dann automatisch auf Rad 2 um. Alle Daten werden jetzt für Rad 2 abgespeichert. Wenn Sie den Computer wieder an Rad 1 verwenden, wird Sender 1 erkannt. Der Computer stellt sich auf Rad 1 um. Die Daten werden jetzt für Rad 1 abgespeichert.

UHR: gezigt die aktuelle Uhrzeit.

Das ausgewählte Rad 1 oder 2 wird im Display unter links angezeigt.

Hinweis: Der Sender am Rad 2 muss vor Inbetriebnahme auf Rad 2 eingestellt worden sein.

P02

DEENGFRESITNPL

3.8 Sender Pairing und Sensor-Ausb Wahl

Die Geschwindigkeits-, Puls- oder Trittfrequenz-Signale werden digital und codiert an ihren Computer übertragen. Diese Technik ist weniger störanfällig als analoge Übertragung. Dadurch kommt es beim Fahren in der Gruppe nicht zu Datenüberlagerungen (kein Cross Talk). Damit der Computer die digitalen Codierungen der Sender erlernt, muss ein Pairing gemacht werden:

step1 Wahlen Sie aus, ob Sie Puls-oder Trittfrequenz-oder keine Puls/ Trittfrequenz-Daten im Display sehen wollen.

Drucken Sie M + 3 Sekunden. Wahlen Sie mit ALTI A oder PULS P den gewunsch- ten Sender TRITTFREQUENCY oder PULS oder keinener der beiden Sonder (kein Puls und keine Trittfrequenz). Mit M bestätigen Sie die Auswahl.

PULS AUSWAHL OK? oder TRITTFREQ. AUSWAHL OK? oder KEIN SENDER AUSWAHL OK? erscheid im Display. Mit bestätigen Sie. SENSOR AUSWAHL OK bestätigt der MC 2.0.

step 2 Setzen Sie den Computer in die Lenkerhalterung. Die Anzeige für die Geschwindigkeit und für PULS oder für die Trittfrequenz blinken jetzt. Wenn Sie keinen Sender (Puls oder Trittfrequenz) gewählt haben, blinkt nur die Anzeige für die Geschwindigkeit. Das Blinken zeigt an, dass der Computer seine Sender sicht.

step 3 Drehen Sie jetzt das Vorderrad, oder fahren Sie einfach los und der Computer erlernt die digitalen Codierungen (Pairing). Sobald das Pairing erfolgreich war, werden Geschwindigkeit und Puls oder Tritt-frequenz im Display angezeigt.

ACHTUNG: Die Pairingzeit beträgt 5 Minuten.
Wenn Sie in diesen 5 Minuten nicht losfahren, finden kein Pairingstatt. Geschwindigkeit, Puls oder Trittfrequenz werden nicht angezeigt. Das Pairing muss dann wiederholt werden:

• Wenn der Computer in den Schlaf-Modus gegangen ist, wird ein erneutes Pairing durch drücken auf eine Taste gestartet. Oder

Den Computer erneut in die Lenkerhalterung einsetzen.

3.9 Display Beleuchtung

Der MC 2.0 hat eine Display-Beleuchtung.
Die Display Beleuchtung wird aktiviert mit den Tasten DKE C Bei aktivierter Display-Beleuchtung wird der LICHT Icon im Display angezeigt.

Wenn bei aktivierter Display-Beleuchtung eine Taste gedrückt wird, wird für ein paar Sekunden die Beleuchtung eingeschaltet.

3.10 Puls-Trainingszone auswahlen

Wenn der PULS Sender ausgewählt wurde kann über die PULS/ TF-Taste die Trainingszone ausgewählt werden.

Der MC 2.0 hat 3 Trainings-Zonen

PULS/TFFur 3 Sekunden halten. PULSBEREICH AUSWAHL? Blink. PULSBEREICH
FIT 134-153 (Zahlenbeispiel)
FAT 105-134 (Zahlenbeispiel)
OWN 105-155 (Zahlenbeispiel) wird angezeigt.

MIT PULS P oder ALTi-Taste A wird die gewünschte Trainingszone ausgewählt. Mit der M-Taste wird die Auswahl bestätigt.

OWN 105-155 (Zahlenbeispiel) AUSWAHL OK? Wird abgefragt.
Mit der M-Taste wird bestätigt.

PULS BEREICH AUSWAHL OK meldet der MC 2.0 zur Bestätigung.

Für den FIT-Bereich wird die Untergrenze auf 70 Prozent berechnet, die Obergrenze wird auf 80 Prozent der personlichen maximalen Pulsfrequenz berechnet.

Für den FAT-Bereich (Bereich der Fett-Verbrennung) wird die Untergrenze auf 55 Prozent berechnet, die Obergrenze wird auf 70 Prozent der personlichen maximalen Pulsfrequenz berechnet.

Die personliche maximale Pulsfrequenz wird in den Einstellungen unter EIGENE DATEN eingestellt (Siehe Kapitel 6.4)

DEINGFRESITNLPL

3.11 Auswahl der Starthöhe / Rekalibrieren der aktuellen Höhe

Der MC 2.0 kann mit 2 verschiedeneen Starthöhen arbeiten (Beispiel: Heimathöhe und Höhe am Urlaubsort).

Die aktuelle Höhe kann über Eingabe der METER eingestellt werden oder über Eingabe des LUFTDRUCKS über NN (Normal Null). Lesen Sie dazu auch Kapitel 6.10.

STARTHOHe

ALTI-Taste A 3 Sekunden halten.
HOHE AUSWAHL? Blinkim Display
HOHE

AKTUELL HOHE
STARTHOHE1
STARTHOHE 2

wird angezeigt (je nach letzter aufgerufener Konfiguration)

Mit ALTI A oder PULS/TF P wird ausgewählt
Mit wird die Auswahl bestätigt.
Be den Starthohen erfolgt die Abfrage 300 (Zahlenbeispiel)
STARTHOHE 1 (oder 2) AUSWAHL OK?
Mit MENU wird die Auswahl bestätigt.
HOHE SET FERTIG meldet der MC 2.0 zur Bestätigung

AKTUeLLe HOHe

Bei AKTUELL HOHE kann die aktuelle Hohe nachkalibriert werden. Das kann durch Eingabe der (bekannten) Hohe in METER erfolgen oder durch Eingabe des Luftdrucks über NN. Den Wert für den Luftdruck über NN besteht man z.B. im Internet auf www.meteo24.de

HOHE AKTUELL HOHE mit bestätigen.

AKTUELL HOHE-HOHEoder

AKTUELL HOHE - L-DRUCK NN wird angezeigt.

Auswahl erfolgtuber PULS Poder ALTi-Taste A

Mit bestätigen.

Die einzustellende Ziffer blinkt.

Mit PULS/TF P oder ALTI A wird die Ziffer erhöht oder reduziert.

Dannerfolgt die Abfrage:

AKTUELLE HOHE - AUSWAHL OK? Mit M bestätigen.

AKTUELL HOHE - SET FERTIG meldet der MC 2.0 zur Bestätigung.

3.12 Auto-Start/Stop des Computers

Der MC 2.0 hat einen Bewegungs-Sensor. Nach einer Pause wird der Computer automatisch beim weiterfahren über den Bewegungs-Sensor wieder eingeschaltet.

ITNLPLFRESENG

Manuell kann der Computer nach einer Pause auch durch Drücken einer Taste wieder eingeschaltet werden.

3.13 Start/Stop der Stoppuhr

Direktzugriff auf die Stoppuhr über ALTI + PULS P gleichzeitig drücken. Die Stoppuhr ist direkt in der Anzeige und die Stoppuhr wird gestartet.

Noch mal ALTI A + PULSP stoppt die Stoppuhr und bringt die Stoppuhr direkt in die Anzeige.

Wenn die Stoppuhr in der Anzeige ist, kann sie auch alternativ mit der Taste gestartet/gestoppt werden.

DEENGFRESITNLPL

4 Reset

4.1 Reset der Tourdaten

Mit der C-Taste 3 Sekunden halten werden die Tourdaten vor dem Start der nachsten Tour auf Null zurückgesetzt.

Im Display erscheint TOUR DATEN RESET?

Wenn die C-Taste weiter gedrückt wird, werden die Daten zurückgestellt.

Es werden folgende Werte zurückgesetzt:

• Tagestrecke
  Fahrzeit
  Durchschnitt KMH
  MaxKMH
  HM bergauf
  Durchschnitt-Steigung
  Max Steigung
  HM bergab
  DurchschnittGefalle
  MaxGefalle

4.2 Reset der Stoppuhr

Die Stoppuhr muss zum Reset in der Anzeige sein.

Zum Reset die Taste C für3 Sekunden halten.

4.3 Reset des NAVIGATORS

Der Navigator (2-ter Teilstreckenzahler) muss zum Reset in der Anzeige sein.

Zum Reset die Taste für 3 Sekunden halten.

bei PULS-Ausbwahl:

Durchschnitt-Puls
Max Puls
Kalorien
Zeitüber
- Zeit in
- Zeit unter

bei Trittfrequenz-Ausbwahl:

Durchschnitt Trittfrequenz
MaxTrittfrequenz
Zeitüber
Zeit in
Zeit unter

Im Display erscheint die Abfrage STOPPUHR RESET? Die Stoppuhr wird auf Null zurückgestellt.

Im Display erscheint die Abfrage NAVIGATOR RESET? Der Navigator wird auf Null zurückgestellt.

ITNLPLFRESENG

4.4 Reset auf Werkseinstellungen

Der MC 2.0 kann auf Werkseinstellungen zurückgestellt werden.

ACHTUNG: Dabei werden alle Daten und alle persönlichen Einstellungen gelöscht.

Alle Tasten gleichzeitig für 3 Sekunden gedruckt halten.
Im Display erscheint die Abfrage

WERKSEINSTLG RESET? RESET SICHER?

Wenn Sie absolut sichere sind, dass Sie den MC 2.0 auf Werkseinstellung zurecksetzen wollen, dann mit M bestätigten.

RESET-SET FERTIG melddet der MC 2.0 zur Bestätigung

5 Installation

5.1 Montage von Sender, Magnet und Lenkerhalterung

Beginnen Sie mit der Montage von Sender und Magnet.

ACHTUNG: Der Abstand des Senders vom Computer am Lenker sollen nicht über 70 cm liegen (Funkreichweite).

step 1 Legen Sie das Unterleg-Gummi unter den Sender. Montieren Sie den Sender auf der Gabelseite, an der Sie später den Computer am Len-ker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunachst lose, noch nicht festziehen).

ACHTUNG: Die Sensor-Markierung auf dem Sender muss damit zu den Speichen zeigen. Der Sender kann je nach Platzverhältnissen vorne auf die Gabel,innen an der Gabel oder nach hinten zeigend an der Gabel, montiert werden. P03

>>>P01

step 2 Speichenmagnet um eine Außen-Speiche legen. Der silberne Magnetkern zeigt damit zum Sender. Magnet an der Sensor-Markierung auf dem Sender mit etwa 1 - 5 mm Abstand austrichten.

step 3 Sender und Magnet endgültig ausrichten und fixieren: Kabel-binder festziehen und Magnet kräftig zudrücken.

step 4 Entscheiden ob Lenker-oder Vorbau-Montage, entsprechend den Fuß der Lenkerhalterung um 90^ drehen. Dazu die Schrauben in der Halterung losen, Fuß hersausnehmen und um 90^ drehen, einsetzen und Schrauben wieder festdrehen.

ACHTUNG: Schrauben nicht überdrehen.

DEINGFRESITNPL

step 5 Kabelbinder durch die Schlitze in der Lenkerhalterung führen, um den Lenker oder den Vorbau legen und anziehen (noch nicht festziehen).

step 6 Bei Lenkermontage: Neigungswinkel des Computers ausrichten, um optimale Ablesbarkeit zu erreichen. Kabelbinder jetzt festziehen. Überstehende Enden mit Zange abknipsen.

5.2 Batterieeinbau in den Computer P07

Ihr VDO Computer wird ohne eingebaute Batterie ausgeliefert. Vor dem ersten Start müssen Sie die Batterie einlagen.

step1 Offnen Sie mit einem Geldstück den Batteriefachdeckel.

step 2 Legen Sie die Batterie mit dem +Pol nach oben in das Computergehause ein.

step 3 Achten Sie darauf, dass sich die Batterie nicht verkantet.

step 4 Beachten Sie, dass die Gummidichtigung glatt auf dem Batteriefachdeckel aufliegt.

step 5 Setzen Sie den Batteriefachdeckel in die Öffnung ein und drehen Sieihn mit einem Geldstück nach rechts bis zum Anschlag fest (ca. 113 Umdrehung).

step 6 Nach dem Einlagen der Batterie geht der Computer in den Einstellmodus für die Sprache. Siehe dazu Kapitel 61

TIPP zum Batteriewechsel: VDO empfeihlt einen jährlichen Batteriewechsel. Kaufen Sierechtzeitig eine neue Batterie, um eine einwandfrei Funktion der Funkübertragung sicherzustellen. Beim Batteriewechsel werden alle Einstellungen und die gefahrenen Gesamtkilometer gespeichert.

5.3 Einsetzen des Computers in die Lenkerhalterung P08

Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung.

step1 Computer in 10 Uhr-Position in die Halterung einsetzen.

step 2 Computer nach rechts auf 12-Uhr-Position drehen „twist" und in das Haltesystem einrasten „click".

step 3 Zum Herausnehmen den Computer nach links drehen (dabei nicht drucken oderziehen).

Gedankenstütze: Rein nach Rechts, Los nach Links

6. Grundeinstellungen

6.1 Sprache einstellen

Halten Sie fur 3 Sekunden.
Wenn Sie erstmals die Sprache einstellen
erscheint:
SETTINGS OPEN dann erscheint
LANGUAGE SELECT... Mit bestätigten.

LANGUAGE ENGLISH steht im Display.

Mit ALTIA oder PULSP blattern bis SPRACHE
DEUTSCH im Display erscheint.
Mit M bestätigen.

DEUTSCH AUSWAHL OK? steht im Display. Mit M bestätigen.

AUSWAHL OK SPRACHE bestätgt der MC 2.0. Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden.

EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechseln wieder in den Funktion-Modus

6.2 Einstellungen der Masseinheiten

Hier stellen Sie die Masseinheiten ein für

Geschwindigkeit und Strecke (KMH oder MPH)
Höhe (Meter oder Fuss)
Temperatur (Celsius oder Fahrenheit)
Gewicht (Kilo oder Pounds)

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinking. SPRACHE--AUSWAHL--steht im Display.

Mit PULS blättern zu MASSEINHEIT-SET... Mit M bestätigen.

DEENGFRESITNLPL

GESCHW. KMH oder MPH steht im Display. Auswahl KMH oder MPH mit ALTI A oder PULS P Mit bestätigen.

HOHE METER oder FUSS steht im Display. Auswahl Meter oder Fuss mit ALTI A oder PULSP Mit bestätigen.

TEMPERATUR CELSIUS oder FAHRENHEIT steht im Display.
Auswahl Celsius oder Fahrenheit mit ALTi A oder PULSP.
Mit M bestätigen.

GEWICHT KG oder POUNDS steht im Display. Auswahl KG oder Pounds mit ALTIA oder PULSP Mit bestätigen.

Abfrage MASSEINHEIT SET OK? Mit bestätigener oder mit zurück zur Korrektur. MASSEINHEIT SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.3 Einstellen der Reifengrösse

Hier wird der Reifenumfang eingestellt (Abrollumfang des Reifens). Der Reifenumfang kann getrennt für Rad 1 und für Rad 2 eingestellt werden. Der Reifenumfang kann manuell in mm eingegeben werden, oder der Reifenumfang wird automatisch ermittelt aus einer Tabelle mit den Reifengrößen.

Ablauf: Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE-AUSWAHL--steht im Display.

Mit PULS P blättern zu RADGROESSE---SET--- Mit M bestätigen.

MC 2.0 WL VDO CYCLECOMPUTING22

ITNLPLFRESENG

RADGROESSE RAD 1 oder RAD 2 steht im Display. Auswahl RAD 1 oder RAD 2 mit ALTIA oder PULSP Mit bestätigen.

RADGROESSE MANUELL oder REIFEN-LISTE steht im Display. Auswahl Manuell oder Reifen-Liste mit ALTI A oder PULSP. Mit M bestätigen.

Bei MANUELL:

Der Reifenumfang in mm blinkt (bei MPH werden hier Inch angezeigt). Mit ALTIA verringern Sie, mit PULSP erhohen Sie den Reifenumfang.

Wenn der richtige Reifenumfang eingestellt ist, mit M bestätigen. RAD 1 (oder RAD 2) SET OK? steht im Display.

Mit M bestätigen oder mit C zur Korrektur. RADGROESSE SET FERTIG bestätgt der MC 2.0.

Bei REIFEN-LISTE:

Mit ALTI A oder PULSP blattern Sie durch die Reifen-Liste.

Wenn Ihr Reifentyp angezeigt wird (z. B. 700 x 23 C). Mit M bestätigen.

700 x 23 CAUSWAHL OK? steht im Display. Mit bestätigen oder mit zur Korrektur. RADGROESSE SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus

Die Übersicht der Reifen-Liste führen Sie Im Picturebook >> PO7.

DEINGFRESITNLPL

6.4 Persönliche Daten einstellen

In den Personenlichen Daten machen Sie Angaben über Alter, Gewicht, Geschlecht. Diese Angaben werden vom MC 2.0 verwendet um die persönliche maximale Pulsfrequenz zu berechnen und darauf aus die Ober-und Untergrenzen für die Puls-Trainingszonen zu berechnen.

In den Personenlichen Einstellungen legen Sie auch die Ober-und Untergrenze für die Eigene Trainingszone fest.

Für das Trittfrequenz-Training legen Sie hier auch Ober-und Untergrenze fest.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE-AUSWAHL--steht im Display.

Mit PULSPblattern zu EIGENE DATEN---SET... Mit bestatigen.

SET ALTER steht im Display. Mit ALTI Averrigern Sie, mit PULS Perhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

SET GEWICHT steht im Display. Mit ALTI A verringern Sie, mit PULS Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

GESCHLECHT MÄNNLICH oder WEIBLICH steht im Display. Auswahl mit ALTI A oder PULSP. Mit bestätigen.

PULS MAX steht im Display. Der aus den persönlichen Daten berechnete maxi male Pulswert blinkt. Mit ALTI A verringern Sie, mit PULS Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

SET PULS UTERGRENZE steht im Display. Mit ALTIA verringern Sie, mit PULS Perhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

SET PULS OBERGRENZE steht im Display Mit ALTI A verringern Sie, mit PULSP erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

SET TRITTFRQ UTERGRENZE steht im Display. Mit ALTI A verringern Sie, mit PULSP erhohen Si den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

ITNLPLFRESENG

SET TRITTFRQ OBERGRENZE steht im Display. Mit ALTIA verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

EIGENE DATEN SET OK? Abfrage. Mit bestätigen oder mit zur Korrektur. EIGENE DATEN SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselt wieder in den Funktion-Smodus.

6.5 Sender Auschwitz (Puls oder Trittfrequenz)

Siehe dazu auch Kapitel 3.8.

Hier legen Sie fest, ob Sie mit Puls-Daten oder mit Trittfrequenz-Daten fahren sollen. Das konnen Sie vor jeder Tour individuell anpassen.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFEN blinking. SPRACHE—AUSWAHL—steht im Display.

Mit PULSPblatten zu SENSOR-AUSWAHL MitM bestatigen.

DEENGFRESITNPL

AUSWAHL TRITTFREQ. oder PULS oder KEIN SENDER steht im Display. Auswahl mit ALTI A oder PULS P. Mit M bestätigen.

TRITTFREQ oder PULS oder KEIN SENDER AUSWAHL OK? Abfrage mit bestätigten.
SENSOR AUSWAHL OK bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselt wieder in den Funktion-Smodus.

6.6 Uhr einstellen

Hier stellen Sie die aktuelle Uhrzeit ein. Die Uhrzeit kann im 24-Std. oder im 12 Std. Format eingestellt werden.

Ablauf: Halten Sie für 3 Sekunden. EINSTELLUNG OFFNEN blinkt. SPRACHE-AUSWAHL- steht im Display.

Mit PULS blattern zu UHR-SET... Mit bestatigen.

UHR 24-STD-MODUS oder 12-STD-MODUS steht im Display. Auswahl mit ALTI A oder PULS P Mit bestätigen.

UHR--SET STUNDEN steht im Display. Die Stunden blinken. Mit ALTI A verringern Sie, mit PULS Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

MC 2.0 WL VDO CYCLECOMPUTING26

UHR--SET MINUTEN steht im Display Mit ALTI A verringern Sie, mit PULSP erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Zum Verlassen des Einstellmodus halten Sie die Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.7 Gesamtkilometer einstellen

Hier stellen Sie die gefahrenen Gesamtkilometer ein. Das besteht getrennt für Rad 1 und für Rad 2. Am Saisonbeginn konnen Sie die gefahrenen Gesamtkilometer z.B. wieder auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel werden die Gesamtkilometer GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFEN blinking. SPRACHE--AUSWAHL--steht im Display.

Mit PULSPblatten zu KM ZAEHLER---SET--- MitM bestatigen.

KM ZAEHLER KM RAD 1 oder KM RAD 2 steht im Display.

Auswahl mit ALTi A oder PULS

Mit bestätigen

SET KM--KM RAD 1 (oder RAD 2) steht im Display. Die erstige Ziffer blinkt.

Mit ALTIA verringern Sie, mit PULSP erhohen Sied den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt jetzt.

Mit ALTIA verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

DEENGFRESITNLPL

KM RAD 1 (oder Rad 2) SET OK? Abfrage mit M bestätigen oder mit C zur Korrektur. KM RAD 1 (oder RAD 2) SET FERTIG bestätigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.8 Navigator einstellen

Das Einstellen des Navigators erfolgt direkt aus dem Funktionmenu heraus.

Ablauf:

NAVIGATOR---SET--- steht im Display. Mit bestätig.

NAVIGATOR--VORWARTS oder RUCKWARTS steht im Display. Auswahl mit ALTi A oder PULSP. Mit M bestätigen.

NAVIGATOR-EING.STRECKE steht im Display. Die Meter der Strecke blinken. Die erste Ziffer blinkt. Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt jetzt.

Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigten.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

NAVIGATOR--SET OK? Abfrage Mit bestätig.

NAVIGATOR SET FERTIG bestaatigt der MC 2.0

Nach der Einstellung kehrt der MC 2.0 automatisch in den FunktionModus zurück.

6.9 Fahrzeit einstellen

Die Gesamtfahrzeit kann getrennt für Rad 1 und Rad 2 eingestellt werden. Vor Saisonbeginn können Sie die Gesamtfahrzeit auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel wird die Gesamtfahrzeit GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE--AUSWAHL--steht im Display.

Mit PULSPblatten zu FAHRZEIT---SET--- Mit bestatigen.

FAHRZEIT ZEIT RAD 1 oder ZEIT RAD 2 steht im Display. Auswahl mit ALTi A oder PULSP Mit bestätigten.

ZEIT RAD 1-SET STUNDEN steht im Display. Die Stunden blinken. Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

ZEIT RAD 1-SET MINUTEN steht im Display. Die Minuten blinken. Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

ZEIT RAD 1 SET OK? Abfrage mit M bestätigen.

ZEIT RAD 1 SET FERTIG bestaatigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

DEENGFRESITNPL

Sie konnen beim MC 2.0 zwei verschiedene Starthöhen einstellen. Eine Starthöhe kann z.B. die Heimat-Starthöhe sein. Die zweite Starthöhe kann z.B. die Starthöhe des Urlaubsortes sein.

Vor jedem Start können Sie über die Starthöhe schnell und einfach den aktuellen Luftdruck auf die eingestellte Starthöhe rekalibrierten.

Thema: Rekalibrieren

Der MC 2.0 misst die Höhe über Luftdruck. Der Luftdruckändert sich wetterbedingt. Der veränderte Luftdruck führt zu einer verfallschten Hohenangabe. Über das Rekalibrieren wird der aktuell gemessene Luftdruck auf die eingestellte Starthöhe zurückberechnet.

Ablauf:

Halten Sie M für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt.

SPRACHE—AUSWAHL—steht im Display.

Mit ALTI A blättern zu STARTHOEHE --SET-- Mit M bestätigen.

STARTHOEHE--STARTHOEHE 1 oder STARTHOEHE 2 steht im Display.

Auswahl mit ALTIA oder PULSP

Mit M bestätigen.

STARTHOEHE 1--SET METER steht im Display. Die Meter-Zahl blinkt.

Mit ALTI A verringern Sie, mit PULS Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätgen.

STARTHOEHE1SETOK?

Abfrage mit bestätigen

STARTHOHE 1 SET FERTIG bestatigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.11 Einstellen der Aktuellen Höhe

Hier konnen Sie die aktuelle Hohe einstellen.

Die aktuelle Höhe wird eingestellt, wenn sich wetterbedingt der Luftdruck geändert hat und die im Display angezeigte Höhe nicht mehr mit der tatsächlichen aktuellen Höhe (z.B. der Hohenangabe an der Passhohe) übereinstimmt.

Die aktuelle Höhe kann auf zwei Wegen eingestellt werden. Eingabe der aktuellen Höhe in Meter oder Eingabe des Luftdrucks über NN (Normal Null). Bei Eingabe des Luftdrucks über NN wird darüber die aktuelle Höhe berechnet.

Angaben zu Luftdruck über NN finden Sie z.B. unter www.meteo24.de

Ablauf:

Halten Sie M für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt.

SPRACHE---AUSWAHL-- steht im Display.

Mit ALTI A blättern zu AKTUELL HOHE- SET - Mit M bestätigen.

AKTUELL HOEHE--HOEHE METER oder L-DRUCK NN steht im Display.

Auswahl mit ALTi A oder PULSP

Mit M bestätigen.

Bei METER:

AKTUELL HOEHE--SET METER steht im Display. Die Meter-Zahl blinkt.

Mit ALTIA verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

AKTUELL HOEHE--SET OK?

Abfrage mit M bestätigen.

AKTUELL HOEHE--SET FERTIG bestägt der MC 2.0.

DEINGFRESITNLPL

Bei L-DRUCK NN:

L-DRUCK NN--SET L-DRUCK steht im Display. Die Luftdruck Zahl blinkt. Mit ALTI A verringern Sie, mit PULSP Perhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

L-DRUCK NN-SET OK? Abfrage mit M bestätigen

AKTUELL HOEHE--SET FERTIG bestatigt der MC 2.0

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.12 Hohenanpassung beim Transport des Rades

Der MC 2.0 verfügbar über einen Bewegungs-Sensor. Wenn das Fahrrad mit MC 2.0 transportiert wird (z. B. im Auto), dann wird über den Bewegungs-Sensor die aktuelle Höhe angepasst, wenn sich während

des Transports der Luftdruck geändert hat. Dazu muss der MC 2.0 WL in der Lenkerhalterung sein.

6.13 Hohenmeter Bergauf einstellen

Die Bergauf gefahrenen Höhenmeter konnen getrennt für RAD 1 und RAD 2 eingestellt werden.

Vor Saisonbeginn können Sie die Gesamt-Hohenmeter auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel werden die Gesamt-Hohenmeter GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf: Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFNEN blinkt. SPRACHE-AUSWAHL--steht im Display.

Mit ALTI blättern zu HM BERGAUF SET... Mit bestätgen.

MC 2.0 WL VDO CYCLECOMPUTING32

HM BERGAUF--HM BERGAUF 1 oder 2 steht im Display.

Auswahl mit ALTi A oder PULSP MitM bestätigen.

HM BERGAUF 1--SET METER steht im Display.

Die Hohenmeter-Zahl blinkt, erste Ziffer.

Mit ALTI A verringern Sie, mit PULS Perhöhen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Die zweite Ziffer blinkt.

Mit ALTI A verringern Sie, mit PULS Perhöhen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigen.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

ITNLPLFRESENG

Abfrage mit M bestätigen

HM BERGAUF 1 SET FERTIG bestaatig der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselt wieder in den Funktion-Smodus.

6.14 Höhenmeter bergab einstellen

Die bergab gefahrenen Hohenmeter konnen getrennt fur RAD 1 und RAD 2 eingestellt werden.

Vor Saisonbeginn können Sie die Gesamt-Hohenmeter auf Null zurückstellen.

ACHTUNG: Bei einem Batteriewechsel werden die Gesamt-Hohenmeter GESPEICHERT. Die Daten gehen nicht verloren.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG OFFNEN blinkt. SPRACHE-AUSWAHL- steht im Display.

Mit ALTI A blattern zu HM BERGAB---SET--- Mit bestätigen.

DEENGFRESITNLPL

HM BERGAB---HM BERGAB 1 oder 2 steht im Display. Auswahl mit ALT A oder PULSP Mit bestätigen.

HM BERGAB1--SET METER steht im Display.

Die Hohenmeter-Zahl blinkt, erste Ziffer.

Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigten.

Die zweite Ziffer blinkt.

Mit ALTI A verringern Sie, mit PULSP erhohen Sie den Wert. Wenn der richtige Wert eingestellt ist, mit M bestätigten.

Setzen Sie die Eingabe solange fort, bis alle Ziffern eingestellt sind.

HMBERGAB1--SETOK?

Abfrage mit M bestätigen

HM BERGAB 1 SET FERTIG bestaatigt der MC 2.0.

Zum Verlassen des Einstellmodus halten Sie die C-Taste für 3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechselwieder in den Funktion-Smodus.

6.15 Pieper Einstellen

Hier schalten Sie den Pieper (Beeper) für die Pulswannungen ein oder aus. Wenn der aktuelle Puls unter der eingestellten Untergrenze oder über der eingestellten Obergrenze liegt, bestehtem Sie über den Pieper einen akustischen Hinweis.

Ablauf:

Halten Sie für 3 Sekunden. EINSTELLUNG ÖFFEN blinking.

SPRACHE-AUSWAHL--steht im Display.

Mit ALTI a blättern zu PIEPER---SET--

Mit bestätigen.

MC 2.0 WL VDO CYCLECOMPUTING34

PIEPER--PIPER EIN oder AUS steht im Display.

Auswahl mit ALTi Aoder PULSP

Mit bestätigen.

PIEPEREIN (oder AUS) SET OK? Abfrage mit

bestätigen.

PIEPER SET FERTIG bestägt der MC 2.0.

ITNLPLFRESENG

Zum Verlassen des Einstellmodus halten Sie die C-Taste für

3 Sekunden. EINSTELLUNG SCHLIESSEN blinkt. Der MC 2.0 wechsel

wieder in den Funktion-Modus.

7. Schlaf-Modus

Der MC 2.0 hat einen Schlafmodus, um den Batterieverbrauch zu reduzieren.

Der MC 2.0 Goes nach 5 Minuten in den Schlafmodus wenn keine Geschwindigkeits-Signale empfangen werden.SCHLAF MODUS-DRUCKETASTE steht im Display.

Durch Drücken einer Taste oder durch Bewegung des Lenkers wird der MC 2.0 wieder eingeschaltet/aufgeweckt.

DEINGFRESITNLPL

8. Garantiebedingungen

VDO Cycle Parts gewährt für ihren VDO-Computer eine Garantie von 3 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material-und Verarbeitungsfehler am Computer selbst, am Sensor/ Sender und an der Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von der Garantie ausgeschlossen. Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung vorliegt.

Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamati-onsfall vorgelegt werden muss.

Bei einer berechtigten Reklamation erhalten Sie von uns ein vergleich-bares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht nicht, wenn durch Modellwechsel die Produktion des reklamierten Modells eingestellt wurde.

Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie ihre Reklamation direkt an:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Germany)

Für technische Fragen stehen wir Ihnen zu den normalen Burozeiten unter folgender Hotline zur Verfugung:

[phone]

[phone]

Weitere technischen Informationen erhalten Sie unter: www.vdocytecomputing.com

Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor.

9. Fehlerbehebung

Fehler M ogliche Ursache Behebung

Halbe Segmente in der Anzeige (z.B. nach einem Batteriewechsel)	Computer-Software lauft nach Batteriewechsel nicht korrekt	Batterie hereausnehmen und neu einsetzen
Keine Geschwindigkeits-Anzeige Abstand von Sensor zu groß Position von Sensor und Magnet korrigieren
Keine Geschwindigkeits-Anzeige Computerkopf nicht korrekt in der Lenkerhalterung eingerastet	Computerkopf in die Lenkerhalterung setzen, bis zum Anschlag „click“) drehen
Keine Geschwindigkeits-Anzeige Radumfang ist nicht korrekt eingestellt oder steht auf Null	Radumfang einstellen
Keine Geschwindigkeits-Anzeige Batterie im Sender ist leer Batterie im Sender ersetzen
Keine Geschwindigkeits-Anzeige Geschwindigkeits-Sender nicht gpaint Computer in Lenkerhalterung eingestehen, Geschwindigkeitsanzeige blinkt, jetzt Vorder- rad drehen, Sender wird gpaint, Geschwindig- keit wird angezeigt
Doppelte Geschwindigkeit Magnet ist falsch positioniert Position vom Magnet an der Speiche korrigieren
Anzeige wird schwach Batterie leer	Batterie prüfen, evtl. ersetzen
Anzeige wird schwach Temperatur unter 5° machen die Anzeige träge	Bei normalen Temperatoren arbeitet die Anzeige wieder normal
Falsche Höhenanzeige (aktuelle Höhe falsch)	Luftdruck hat sich geändert, aber die aktuelle Höhe wurde nicht auf den geänderten Luftdruck re-kalbriert	Aktuelle Höhe re-kalibrieren

DENGFRESITNPL

Fehler M ogliche Ursache Behebung

Keine Puls-Anzeige Puls-Sensor wurde nicht ausgewählt Über Sensor –Auswahl den Puls-Sensor auswahlen
Keine Puls-Anzeige Puls-Sensor wurde nicht gepairt Puls-Sensor auswahlen, Puls-Brustgurt
		richtig am Körper positionieren. Computer in die Lenkerhalterung einsetzen, Puls-Symbol blinkt als Zeichen für Pairing
Keine Puls-Anzeige Batterie im Puls-Brustgurt ist leer Batterie im Puls-Brustgurt ersetzen
Keine Trittfrequenz-Anzeige	Trittfrequenz-Sensor wurde nicht ausgewählt	Über Sensor –Auswahl den Trittfrequenz-Sensor auswahlen
Keine Trittfrequenz-Anzeige	Trittfrequenz-Sensor wurde nicht gepairt	Trittfrequenz-Sensor auswahlen. Computer in die Lenkerhalterung einsetzen, Trittfrequenz-Symbol blinkt als Zeichen für Pairing
Keine Trittfrequenz-Anzeige	Batterie im Trittfrequenz-Sensor ist leer	Batterie im Trittfrequenz-Sensor ersetzen
Keine Trittfrequenz-Anzeige	Magnet nicht an der richtigen Position	Magnet -Position korrigieren
keine Trittfrequenz-Anzeige	Magnet zuweit vom Sender entfernt	Magnet oder Sender verschiben, um den Abstand zu verringn
Doppelte Trittfrequenz-Anzeige	Magnet Position falsch	Magnet-Position korrigieren

MC2.0 WL VDO CYCLECOMPUTING38

10. Technische Spezifikation

Computer:

ca. Hx B x T mm, Gewicht: ca. g

Lenkerhalterung:

Gewicht: ca. 0 g

Geschwindigkeits-/Trittfrequenz-Sender:

Gewicht ca.

Puls-Sender:

Gewicht: ca. g

Batterie Computer:

V,Type L

Batterie Lebensdauer Computer:

Fahr-Stunden, ca. km (m)

Batterie Geschwindigkeits-Sender:

V,Type []

Batterie-Lebensdauer Geschwindigkeits-Sender:

Fahr-Stunden ca. UU km (UU m)

Batterie-Lebensdauer Trittfrequenz-Sender:

Fahr-Stunden ca. mm km (mm m)

Batterie-Lebensdauer Puls-Sender-Sender:

Fahr-Stunden ca. m km (m m)

Arbeits-Temperatur des Displays:

-10°C to +10°C

Geschwindigkeits-Bereich:

bei RadgroBe mm,

min U.J km/h,

Fahrzeit Messbereich:

bis:HH:MM:SS

Stoppuhr Messbereich:

bis:HH:MM:SS

Tagestour-Zahler Messbereich:

bis uu,ku km oder mi

NAVIGATOR Messbereich:

Von -mm bis +mm km oder mi

Gesamt-KM 1u. KM 2 Messbereich:

bis 0.000 km oder mi

Total Kilometer KM 1 + KM 2 Messbereich:

bis UU.uuu km oder mi

Puls-Messbereich:

mn bis mn bpm

Trittfrequenz-Messbereich:

n bis n rpm

Hohenmessbereich:

-□m bis+□m

Radumfang Einstellbereich:

von mm bis mm (1, bis inch)

DE

FRESITNPL

Introduction

Congratulations

10. Technische gegevens

Computer:

ca. 54H× 49B× 15Dmm, gewicht: ca. 45g

Stuurhouser:

Gewicht: ca. 10 g

Dagritteller-meetbereik:

tot 999,99 km of m

Navigator-meetbereik:

van-999,99 tot +999,99 km of mi

Totaal-km 1- en km 2-meetbereik:

tot 99.999 km of mi

Totaal kilometers KM 1 + KM 2-meetbereik:

tot 199.999 km of mi

Hartslagmeetbereik:

40 tot 240 bpm

Trapfrequenie-meetbereik:

20 tot 180 tsp

Hoohtemeetbereik:

-999 m tot +4999 m

Wielomtrek-instelbereik:

DE Korrekte Entsorgung thesees Produkte (Elektromull)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie diese Gesätteritte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyclen Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie Sie das Gerät auf umweltfreundliche Weise recyclin können. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbemüll entsorgt werden.

EU-Konformitätserklarung

Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklaren, dass der VDO Fahrradcomputer mit Funkübertragung VDO MC 20WL und alle Sender SPD-TX, CAD-TX und PULS-TX bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Anteile 3 der R&TTERichtlinie 1999/5/EG entsprechen. Die Konformitäts-Erklärung finds den unter www.vdocyclecomputing.com.

ENG

Neustadt/Weinstraße, Februar 2012

H.J. Noenen

FCC-Addendum

Februar 2012, Cycle Parts GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße, Germany

VDO

CYCLECOMPUTING

www-cyclecomputing.com

CP82100
