GEBRUIKSAANWIJZING MC 2.0 WL VDO

Hartelijkgelukgewenst.

Door te kiezen voor een VDO-computer heb u een technisch zeer hoogwaardig apparaat gekozen. Om de mogelijkheden van de computer optimaal te kunnen benutten, raden wij aan om deze handleiding zorgvuldig te lezen. U krijgt alle aanwijzingen voor de bediening en veel andere nuttige tips.

Wij wensen u veel plezier met het rijden met uw VDO-fietscomputer.

Cycle Parts GmbH

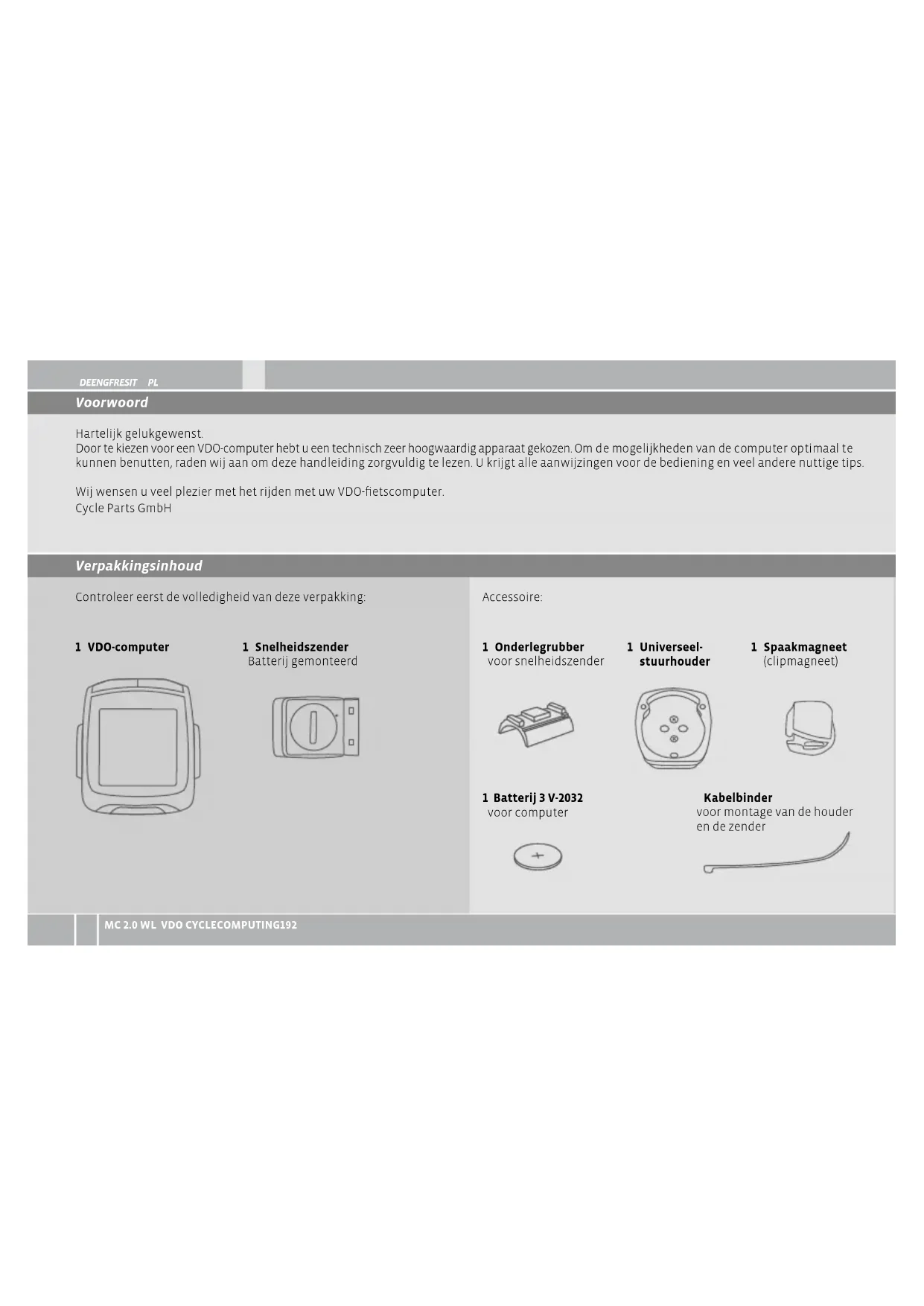

Verpakkingsinhoud

Controleer eerst de volledigheid van deleze verpakking:

1 VDO-computer
1 Snelheidszender

Batterij gemonteerd

Accessaire:

1 Onderlegrubber

voorsnelheidszender

1 Batterij 3 V-2032

voorcomputer

1 Universeeelstuurhouder

Kabelbinder

1 Spaakmagneet

(clippmagneet)

voormontage van de houder en de zender

MC 2.0 WL VDO CYCLECOMPUTING192

Inhoudsopgave

1. Beeldschemm 194

2. Bediening 196

3. Functies 198

3.1 Informatiefuncties BIKE 198
3.2 Informatiefuncties ALTI 199

3.3 HARTSLAG-optie 200
3.4 TRAPFREQUENCYIEoptie 201

3.5 Informatiefuncties HARTSLAG 201
3.6 Informatiefuncties TRAPFREQUENCY 202

3.7 Omschakelen van fiets 1aar fiets 2 203
3.8 Zender koppelen en sensor selecteren 204

3.9 Schermverlichting 205

3.10 Hartslagtrainingszone selecteren 205
3.11 Selectie van starthoogte/ Herkalibratie van de huidige hoogte 206

3.12 Automatische start/stop van de computer 207
3.13 Start/stop van de stopwatch 207

4.Terugstellen 208

4.1 Terugstellen van de ritgegevens 208
4.2 Terugstellen van de stopwatch 208
4.3 Terugstellen van de NAVIGATOR 208
4.4 Terugstellen van de fabrieksinstellingen 209

5.Installatie 209

5.1 Montage van zender, magneet en stuurhouser 209
5.2 Batterij in computer plaatsen 210

IT PLFRESENGDE

5.3 Plaatsen van de computer in de stuurhouser 210
6. Basisinstallingen 211
6.1 Taalinstellen 211
6.2 Instellen van de meeteenheden 211
6.3 Instellen van de wilmaat 212
6.4 Persoonlijke gegevens instellen 214
6.5 Zenderselectie (hartslag of trapfrequentie) 215
6.6 Klok instellen 216
6.7 Totaal aantal kilometers instellen 217
6.8 Navigator instellen 218
6.9 Rijtijd instellen 219
6.10 Starthoogte instellen 220
6.11 Instellen van de huidige hoogte 221
6.12 Hoogte aanpassen bij transport van de fiets 222
6.13 Hoogtemeter bergop instellen 222
6.14 Hoogtemeter bergaf instellen 223
6.15 Pieper instellen 224

1. Slapmodus 225
   8.Garantievoorwaarden 226
   9.Problemenverhelpen 227

2. Technische gegevens 229

Verwijzingen als pag.02" bij het begin van een hoofdstuk verwij- zen waar de bijbehorende afbeelding in het afbeeldingenboekje!

DEENGFRESIT PL

Uw VDO-computer wordt zonder ingebouwde batterij geleverd. Voordat u start, dient u de batterij te plaatsen. Zie hiervoor ook hoofdstuk 5.2.

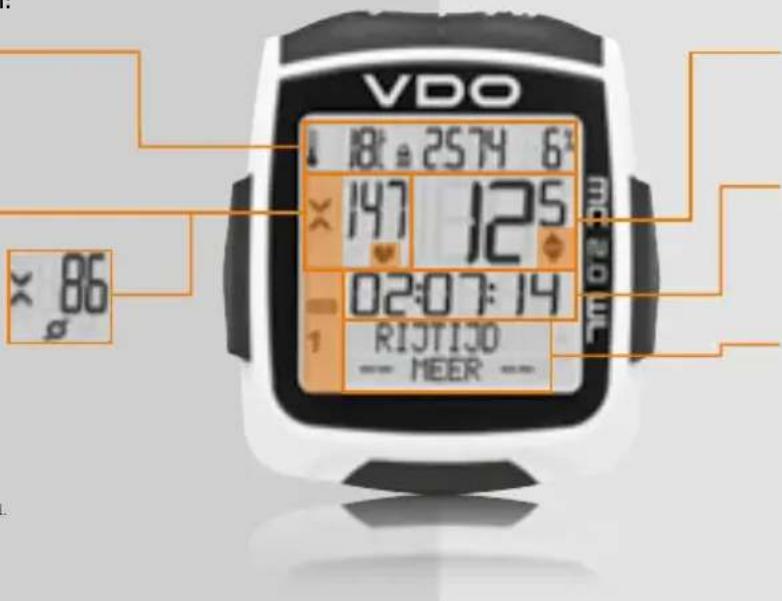

1. Beeldschern

Het beeldscherm is onder te verdelen in 6 gedeelten:

Gedeelte 1

Temperatuur, huidige hoopte, huidige stijging/daling

Gedeelte 2

huidige hartslag of alternatief huidige trapfrequentie

Gedeelte 6

Indicatie-elementen.

De beschrijving van de
verschillende indicatoren
vindt u op de rechterpagina.

Gedeelte 3

huidige snelheid

Gedeelte 4

Gegevens van de geselecteerde functie

Gedeelte 5

Geeft in de bovenste regel (inforegel) de aanduiding van de geselecteerde functie. In de tweede regel (menuregel) worden weergegeven:

of er nog meer informatie is "MEER"
of er nog een selectiemogelijkheid is "SELECTIE"

MC 2.0 WL VDO CYCLECOMPUTING194

Stopwatch-indicator

Geeft aan dat de stopwatch nog loopt verwijl een andere functie op het scherm worden weergegeven.

Indicator Fiets 1/Fiets 2

De computer kan met twee verschillende instellingen voor 2 fietsen werkken. De indicator geeft aan welke van de beiden fietsen u hebt geselecteerd. De kilometertotalen worden voor fiets 1 en fiets 2 apart opgeteld en opgeslagen.

KMMPH

De computer kan zowel km/h als mph weergeven. Trajecten worden dan in kilometers of );ien weergegeven. De indicator geeft de gekozen meeteenheid aan.

Afwijkingsindicator snelheid

(huidig) t.o.v. snelheid (gemiddeld)

De computer vergelijk de huidige slelheid met de gemiddelde slelheid.

De indicator geeft aan

of de huidige snelheid boven de gemiddelde snelheid ligt (+1km / u)
- oder het gemiddelde ligt(-1 km/u)
gelijk is aan het gemiddelde (tolerantie +/-1 km/u)

Menubedieningsindicator

Wonneer een submenu is opgeroepen, knipperen deze indicatoren en gehen aan dat er nog meer selectiemogelijkheden zich of dat de computer wacht op invoor (instelmodus).

Schemverlichting

Wanner de verlichting is ingeschakeld, herkent u dat aan het LICHT-PICTOGRAM.

Hartslag-/trapfrequentie-indicator

De indicator geeft aan of u hartslag of trapfrequentie hebt geseleeteerd voor weergave.

Zone-indicator

De zone-indicator geeft aan of de hartslag of trapfrequentie zich in de ingestelde trainingszone bevinden.
Pijl naar boven:

hartslag/trapfrequentie liggen beneden de ondergrens
Pijl waaronder.

hartslag/trapfrequentie liggen boven de bovengrens

Beide pijlen
hartslag/trapfrequentie liggen binnen de ingestelde trainingszone

DEENGFRESIT PL

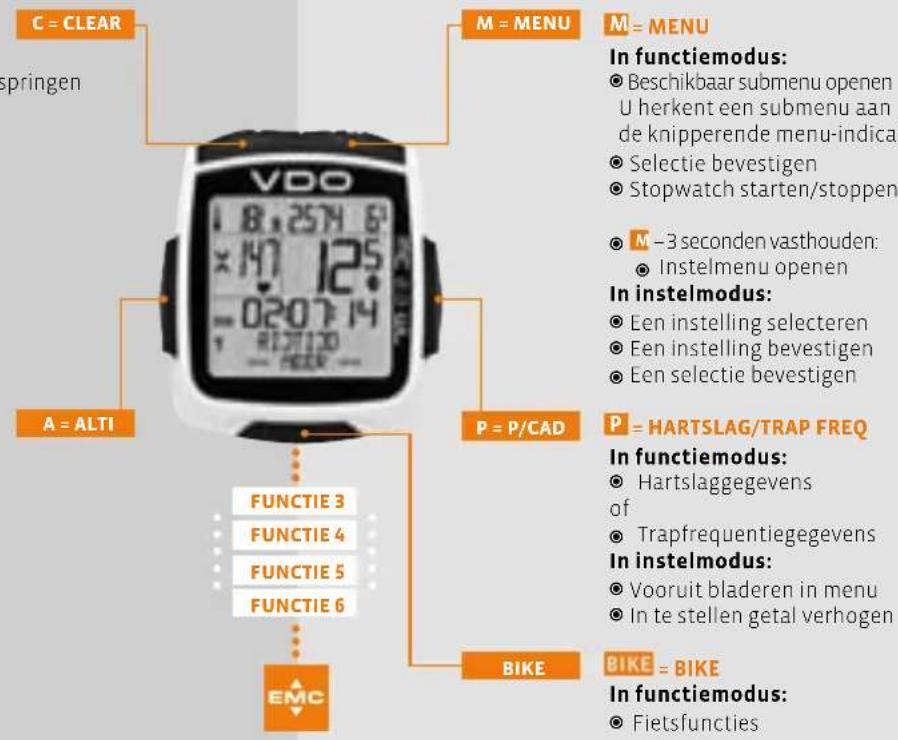

2. Bediening

Ter wille van een eenvoudige bediening van de computer hebben wij het EMC-systeem (Easy Menu Control - Eenvoudige menubediening) ontwikkeld. Het EMC vereenvoudigt de bediening van de computer ten opzichte van de tekstmenu's zoals die bij de meeste mobiele telefoons

worden gebruikt. Menu-indicatoren op het scherm geven door knipperen aan dat er nog meer selectiemogelijkheden zich. In de functiemodus bedient u de computer met 5 knappen. In de instelmodus bedient u de computer met 4 knappen.

C = CLEAR

In functiemodus:

Uiteen submenu een menuniveau terugspringen
C-3 secondy vasthouden:

Ritgegevens op nul terugstellen
Stopwatch op nul terugstellen
Navigator op nul terugstellen

In instelmodus:

-3 seconden vasthoden: Instelmenu verlaten

Terugspringen maar functiemodus

Invoer corrigeren
Een cijfer terugspringen

A = ALTI

In functiemodus:

Weergave van hoogtegegevens
In instelmodus:
- Terugbladeren in menu
In te stellen getal verlagen

A = ALTI

In functiemodus:

Weergave van hoogtegegevens
Bij geopend submenu:
narrabenedenbladeren in submenu
A-3 seconden vasthouden: opent het menu voor herkalibratie van de huidige hoogte

In instelmodus:

Binnen de instelmodi omlaag bladeren
Eencijferverlagen

P=PULS/TF

In functiemodus:

Weergave van hartslaggevens en stopwatch (wannerhartslag is gekoppeld)
Of alternatief: weergave van trapfrequentiegegevens en stopwatch (wanner trapfrequentie is gekoppeld)
- Bij geopend menu: waar boven bladeren in menu
P - 3 seconden vasthonden: opent het menu voor het kiezen van de hartslagtrainingszone (wanner hartslagzender is gekoppeld)

In instelmodus:

Binnen de instelmodi omhoog bladeren
Een cijfer verhogen

BIKE BIKE

• Weergave van de fietsfuncties, zoals dagafstand, gemiddelde snelheid enz.

BIKE+M=BIKE+MENU

Met de toetscombinatie M (3 seconden vasthouden) opent u het menu waar u de zender voor hartslag of trapfreiagentie selecteert

A + P = ALTI+PULS

• De stopwatch verschijnt meteen op het scherm en worden gestart/gestopt
  Met de toetscombinatie A ^+ stopu de stopwatch

BIKE+ C = BIKE+CLEAR

Met de toetscombinatie +xt C activeert u de schermverlichting
Bij geactiveerde schermverlichting wordt het LICHT-pictogram weergegeven
Bij geactiveerde schermverlichting worden bij elkde druk op een knop de verlichting enkele seconden lang ingeschakeld

OPGELET: Schakel overdag de schermverlichting weeuruit met de toetscombinatie C. DAT SPAART BATTERIJEN.

DEENGFRESIT PL

3. Functies

3.1 Informatiefuncties FIETS

SNeLHeID

Wordt permanent op het scherm weergegeven.

Precisie 0,5km / u weergave in stappen van 0,5 km/u

DAGAFSTAND

Geeft de afstand van de huidige rit sinds de laatste keer terugstellen.

Maximale waarde 999,99 km. Bij overschrijden van de maximale

waarde start de teller wee'er bij nul.

DAGAFSTAND--MeeR--

MEER geeft aan dat er bij het hoofdmenu DAGRIT

een submenu hoort.

Het submenu opent umet M

In het submenu vindt u (bladeren met A of P)

• Totaal aantal kilometers fiets 1 tot max. 99.999 km

Totaal aantal kilometers fiets 2 tot max. 99.999 km

Totale afstand voor fiets 1 + fiets 2 tot max. 199.999 km

Het submenu sluit u met C

RITTJD

Geeft de afstand van de huidige dagrit sinds de laatste keer terugstellen. Maximaal 99:59:59 UU:MM:SS.

Bij overschrijden van de maximale waarde start de rittijdmeting waar bij nul.

RITTJID--MeeR--

MEER geeft aan dat er bij het hoofdmenu RITTJD een

submenu hoor. Het submenu opent u met M

In het submenu vindt u (bladeren met A of P):

Totale rittijd fiets 1 tot max.999:59 UUU:MM

Totale rittijd fiets 2 tot max.999:59 UUU:MM

Totale rittijd voor fiets 1+ fiets 2, tot 1999:59 UUU:MM

Het submenu sluit umet C

GeM. SNeLHeID

Geeft de gemiddelde snelheid sinds de LASTKEER terugstellen.

Nauwkeurigheid: 2 cijfers na de komma.

MAX.SNeLHeID

Geeft de maximale snelheid tijdens de huidige rit sinds de LASTE keer terugstellen.

Nauwkeurigheld: 2 cijfers na de komma.

NAVIGATOR

De navigator is een tweede dagkilometerteller. De teller:

is onafhankelijk van de dagritteller;
- kan maar believeen op nul teruggesteld worden;
- kan op een startwaarde worden ingesteld;
- kan vanaf.Deze startwaardeaar keuze vooruit of achteruit tellen.

Deze bijzondere mogelijkheden makeh het narijden van ritten uit een rittenboek of roadbook makkelijker.

NAVIGATOR--SET--

SET geeft aan dat er bij het hoofdmenu NAVIGATOR een menuhoort. Het menu opent u met

Hier kunt u een startwaarde instellen en bepalen of er vanafdezestartwaarde vooruit of achteruit moet worden geteld.

3.2 Informatiefuncties ALTI

AFSTSTIJG

Geeft de bergop gereden hoogtemeters van de huidige rit sinds de LaTeX ste keer terugstellen.

AFST STIIG--MEER--

MEER geeft aan dat er bij het hoofdmenu AFST STIJG een submenu hoor. Het submenu opent u metM

In het submenu vindt u (bladeren met A of P)
© Hoogtemeters bergop voor fiets 1
© Hoogtemeters bergop voor fiets 2
Hoogtemeters bergop totaal voor fiets 1 + 2

Het submenu sluit u met C

MAX HOOGTE

Geeft de maximale hoogte (hoogste punt) van de huidige rit.

MAX HOOGTE-MEER

MEER geeft aan dat er bij het hoofd menu MAX HOOGTE een submenu hoort. Het submenu opent u met M

In het menu vindt u (bladeren met A of P)

MAX HOOGTE voor FIETS 1:

hoogste punt van alle eerdere ritten met fiets 1

MAX HOOGTE voor FIETS 2:

hoogste punct van alle eerdere ritten met fiets 2.

GEM. KLIM: Gemiddelde stijging (in procenten) van de huidige rit.

MAX KLIM: Maximale stijging (in procenten) van de huidige rit.

Geeft de bergaf gereden hoogtemeters van de huidige rit sinds de LaTeX ste keer terugstellen.

MEER geeft aan dat er bij het hoofdmenu AFST DAAL een submenu hoort Het submenu opent u met M

In het submenu vindt u (bladeren met A of P):

© Hoogtemeters bergaf voor fiets 1
Hoogtemeters bergaf voor fiets 2
© Hoogtemeters bergaf totaal voor fiets 1+2 Het submenu sluit u met G.

GEM. DAAL: Geeft de gemiddelde daling van de huidige rit (in procenten).

MAX DAAL: Geeft de maximale daling van de huidige rit (in procenten).

Na het koppelen van de hartslagzender worden in gedeelte 2 van het scherm de huidige hartslag weergegeven. In functiemodus kuren de functies met de toets P opgeroepen worden. Wanner deritgegevens worden teruggesteld, worden ook de hartslaggegevens op nul teruggesteld.

3.4 Trapfrequentie-optie >> pag.06

Het menu Trapfrequentie is alleen beschikbaar als: de trapfrequentiezender is geinstalleerd;
- de trapfrequentiezender is geselecteerd (zie zenderselectie, hoofdstuk 3.8 en 6.5);
- de zender bij het koppelen is gekoppeld.

Opmerking: Hartslag en trapfrequentie konnen nicht tegelijk worden ontvangen.

IT PLFRESENGDE

Na het koppelen van de trapfrequentiezender wordt in gedeelte 2 van het scherm de huidige trapfrequentie weergegeven. In functiemodus konnen de trapfrequentiefuncties met de toets opgeroepen worden. Wanner de ritgegevens worden teruggesteld, worden ook de trapfrequentiegegevens op nul teruggesteld.

3.5 Informatiefuncties HARTSLAG

Deze informatatie is alleen beschikbaar wanner de hartslagzender is geselecteerd en gekoppeld.

GEM HARTSLAG: geeft de gemiddelde hartslag tijdens de huidige rit aan (sinds de LASTKEer terugstellen).

MAX HARTSLAG: geegt de maximale (hoogste) hartslag tijdens de huidige rit aan (sinds de laatste keer terugstellen).

KCAL: geeft het calorieenverbruikijdens de huidige rit aan (sinds de laatste keer terugstellen).

HART LAAG: geeft deijd aan voor hoelang de hartslag onder de ingestelde ondergrens van de trainingszone lag.

HART TUSSEN: geeft de tijd aan voor hoelang de hartslag binnen de ingestelde trainingszone lag.

HART HOOG: geeft de tiled aan voor hoelang de hartslag boven de ingestelde bovengrens van de trainingszone lag.

CHRONOMETER: onafhankelijke stopwatch voor het meten van tijden/intervallen.

KLOK: geeftehuidige kloktijd aan.

GEM KADANS: geeft de gemiddelde trapfrequentie van de huidige rit vinds de laatste keer terugstellen.

MAX KADANS: geegt de maximale trapfrequentie van de huidige rit sinds de laatste keer terugstellen.

TIJD LAAG: geeft deijd aan dat de trapfrequentie onder de ingestelde ondergrens van de trainingszone lag.

TIJD TUSSEN: geegt deijd aan dat de trapfrequentie binnen de ingestelde trainingszone lag.

TIJD HOOG: geeft deijd aan dat de trapfrequentie boven de ingestelde bovengrens van de trainingszone lag.

CHRONOMETER: onafhankelijk stopwatch voor het meten van tijden/intervallen.

3.7 Omschakelen van FIETS 1aar FIETS 2 >>pag.02

Uw VDO-computer kan op 2 fietsen worden gezruikt. Wanner u wisselt van fiets 1aar fiets 2, herkent de computer de zender van fiets 2.De computer schakelt dan automatisch maar fiets 2 over. Alle gegevens worden nu voor fiets 2 opgeslagen. Wanner u de computer weeper op fiets 1 gezruikt, wordt zender 1 herkend. De computer scha-kelt waar fiets 1 over. De gegevens worden nu voor fiets 1 opgeslagen.

KLOK: geeft de huidige kloktijd aan.

De geselechte fiets 1 of 2 wordt op het scherm linksonder (weergegeven.

Opmerking: De zender op fiets 2要去 voor ingebruikstelling op fiets 2 worden ingesteld.

pag.02

DEENGFRESIT PL

3.8 Zender koppelen en sensor selecteren

De spelheids-, hartlag- en trapfrequeniesignalen worden digitaal en gecodeerd maar de computer overgedragen. Deze techniek is minder storingsgevoelig dan analoge overdracht. Daardoor ontstaat er bij rijden in een groep geen gevevensoverlapping (geen "Cross Talk"). Om ervoor te zorgen dat de computer de digitale codering van de zender leert kennen,要去en koppeling worden uitgevoerd:

stap 1 Selecteer of u hartslag-, trapfrequentie- of geen hartslag-/ trapfrequentiegegevens wilt zien op het scherm.

Houd M +3 seconds lang ingedrukt. Selecteer met A of P de gewenste zender TRAP FREQ of HARTSLAG of GEEN ZENDER (geen hartslag en geen trapfrequentie). Bevestig uw keuze met M.

HARTSLAG--SELECT OK? of TRAP FREQ--SELECT OK? of GEEN ZENDER--SELECT OK? verschijnt op het scherm. Bevestig met M
SENSOR--SELECT OK bevestigt de MC 2.0.

stap 2 Plaats de computer in de stuurhouser. De weergaven voor de slelheid en voor de hartslag of trapfrequentie knipperen nu. Wanner u geen zender (hartslag of trapfrequentie) hebgetekozen, knippert alleen de weergave voor de slelheid. Het knipperen geeft aan dat de computer de zender zoekt.

stap 3 Draai nu aan het voorwiel of ga gewoon rijden en de computer leert de digitale codering kennen (koppelen). Zodra het koppelen is gelukt, worden snugheid en hartslag of trapfrequentie op het scherm weergegeven.

LET OP: De koppeltijd is 5 minuten.
Wanner u Niet binnen 5 minuten gaat rijden, worden er nicht gekoppeld. Snelheid, hartslag en trapfrequentie worden nicht weergegeven. Het koppelen moet dan opniew uitgevoerd worden.

Wanneer de computer in slaapstand is gegaan, start u een neue koppeling door op een knop te drukken. Of Plaat s de computer opnieuw in de stuurhouser.

3.9 Schermverlichting

De MC 2.0 beschicht over schermverlichting. De schermverlichting worden geactiveerd met de knappen Bij geactiveerde schermverlichting worden het LICHT-pictogram weergegeven op het scherm.

Wonneer u bij geactiveerde schermverlichting op een knop drukt,\ wordt de verlichting enkele seconden lang ingeschakeld.

3.10 Hartslagtrainingszone selectoren

Wanner de HARTSLAG-zender is geselecteerd, kunt u met de knop de trainingszone selecteren.

De MC 2.0 beschikt over 3 trainingszones.

Houd P3 seconden vast. HART INSTEL--SELECT? knippert.

HART INSTEL

FIT 134-153 (getalsvoorbeeld)
FAT 105-134 (getalsvoorbeeld)
OWN 105-155 (getalsvoorbeeld)
wordtaangegeven.

Met de knop P of A wordt de gewenste trainingszone geselecterd.

Met de knop M bevestigt u de selectie. OWN 105-155 (getalsvoorbeeld)

--SELECT OK? wordt gevraagd.

Met de knop M bevestigt u dit

Ter bevestiging meldt de MC 2.0 HART INSTEL-INST GEREED

Voor de FIT-zone worden de ondergrens op 70 percent berekend, de bovengrens op 80 percent van de persoonlijke maximale hartslag.

Voor de FAT-zone (veterbrandingszone) worden de ondergrens op 55 procent berekend, de boven-grens op 70 procent van de persoonlijke maximale hartslag. De persoonlijke maximale hartslag worden ingesteld bij de instelleningen onder EIGEN DATA (zie hoofdstuk 6.4).

DEENGFRESIT PL

3.11 Selectie van starthoogte / Herkalibratie van de huidige hoogte

De MC 2.0 kan met 2 verschlende starthoogtes werken (bijv. thuishoogte en hoogte opvakantie). De huidige hoogte kan ingesteld worden via invoor van METER of via invoor van LUCHTDRUK boven NN (NAP). Lees daartoe ook hoofdstuk 6.10.

STARTHOOGTe

A 3 seconden vasthouden.
HOOGTE SELECT? knippert op het scherm
HOOGTE

ACT.HOOGTE
STARTHOOGT1
STARTHOOGT2

wordt weergegeven (afhankelijk van de laatste configuratie)

MetAof Pwordt geselecteerd
Met Mwordt de keuze bevestigd
Bij de starthoogte volgt de vraag 300 (getalsvoorbeeld)
STARTHOOGT1(of2)-SELECT OK?
MetMwordtdekeuzebevestigd
Ter bevestiging meldt de MC 2.0 HOOGTE-SET DONE.

ACT.HOOGTe

Bij ACT. HOOGTE kan de huidige hoogte nagekalibreerd worden.
Dit kan door invoor van de (bekende) hoogte in METER of door invoor van de luchtdruk boven NN (NAP). De waarde voor de luchtdruk boven NN vindt u op het internet, bijv. op www.meteo24.nl.

HOOGTE-ACT. HOOGTE met M bevestigen.

ACT.HOOGTE-HOOGTE

OF

ACT. HOOGTE-LUCHTDRUK wordt weergegeven

Selectie gebeurt met de knop of A

Bevestig met

Het in te stellen cijfer knippert.

Met P of A verhoegt of verlaagt u het cijfer.

Dan volgt de vraag: ACT. HOOGTE-SET OK?

Bevestig met

Ter bevestigming meldt de MC 2.0 HOOGTE-SET DONE

IT PLFRESENGDE
3.12 Automatische start/stop van de computer
De MC 2.0 beschicht over een bewegingssensor. Wanneer u na een pauze verder rijdt, worden de computer automatisch waar ingeschakeld door de bewegingssensor.	U kurz de computer na een pauze ook handmatig waar inschakelen door op een knop te drukken.
3.13 Start/stop van de CHRONOMETER
U heb direct toeing tot de stopwatch door tegelijkkertijd op A + P te drukken. De stopwatch is meteen in beeld en wordt gestart.	Nogmaals drukken op A + P stopt de stopwatch en brengt de stopwatch meteen in beeld. Wanneer de stopwatch in beeld is, kurz u hem ook met de knop M starten en stoppen.
www.vdocyclecomputing.com MC 2.0 WL 207

DEENGFRESIT PL

4 Terugstellen

4.1 Terugstellen van de ritgegevens

Wonneer u de knop 3 seconden ingedrukt houdt, worden de ritgegevens voor het begin van de volgende rit op nul teruggesteld. Op het scherm verschijnt TOUR DATA-RESET? Wonneer u op de knop blijft drukken, worden de gegevens teruggesteld.

De volgende waarden worden teruggesteld:

Dagafstand
Rijtijd
Gemiddelde km/u
Maximale km/u
Hoogtemeters bergop
Gemiddelde stijing
Maximale stijing
Hoogtemeters bergaf
Gemiddelde daling
Maximal daling

bij hartslagmeting:

Gemiddelde hartslag
Maximale hartslag
Calorieen
Tijd boven
Tijd binnen
Tijd onder

bij trapfrequenietemeting:

Gemiddelde trapfrequentie
Maximale trapfrequenie
Tijd boven
Tijd binnen
Tijd onder

4.2 Terugstellen van de stopwatch

Omdestopwatchterug te kunnenstellen,moet hijweergegeven worden.

Houd de knop 3 seconden lang ingedrukt om terug te stellen.

Op het scherm verschijnt de vraag CHRONOMETER-RESET? De stopwatch worden op nul teruggesteld.

4.3 Terugstellen van de NAVIGATOR

Om de navigator (2e afstandteller)tering te kunnen stellen, moet hij weergegeven worden.

Houd de knop 3 seconden lang ingedrukt om terug te stellen.

Op het scherm verschijnt de vraag NAVIGATOR--RESET? De navigator worden op nul teruggesteld.

MC 2.0 WL VDO CYCLECOMPUTING208

IT PLFRESENGDE
4.4 Terugstellen op de fabrieksinstellungen
De MC 2.0 kan op de fabrieksinstellungen worden teruggesteld.LET OP: Daar bij worden alle gevevens en persoonlijke instellenen verwijderd.® Houd alle knoppen tegelijkertijd 3 seconden lang ingedrukt.® Op het scherm verschijnt de vraag FABRIEKINST-RESET?RESET-FABRIEKINST?	Wonneer u absoluut zeker weet dat u de MC 2.0 op de fabrieksinstellungen wilt terugstellen, bevestig dit dan met M.Ter bevestiging meldt de MC 2.0 RESET--SET DONE.
5 Installatie
5.1 Montage van zender, magneeet en stuurhouder	>>> pag.01
Begin met de montage van zender en magneeet.LET OP: De afstand+tussen zender en computer op het stuur mag nicht groter+zijn dan 70 cm (zendbereik).stap 1 Plaats het onderlegrubber onder de zender. Monteer de zender opdezelfde kant van de vork waar u later de computer op het stuwr wilt monteren (rechts of links) met de meegeleverde kabelbinder(eerst losjes, nog Niet vastzetten).LET OP: De sensormarkering op de zender moetঀ bij in de richting van de spaken wijzen. De zender kan, afhankelijk van de beschikbare ruimte, voor op de vork, binnenin de vork of的那一chteren wijzend op de vork worden gemonteerd. >>> pag.03	step 2 Plaats de spaakmagneet op een buitenspaak. De zilveren magneetkern wijstঀ bijaar ne der zender. Lijn de magneeet uit op de sensormarkering op de zender met een tussenafstand van ong. 1 - 5 mm.stap 3 Voltooi de uitlijning en zet zender en magneeet vast: trek de kabelbinder aan en druk de magneeet krachtig vast.stap 4 Kies voor stuur- of stuurpenmontage, draai de voet van de stuurhouder overeenkomstig 90° om. Maak daartoe de schroeven in de houder los, neem de voet uit en draai hem 90°,plaats hem terug en draai de schroeven wee ter vast.LET OP: draai de schroeven Niet te vast.
www.vdocyclecomputing.com MC 2.0 WL 209

DEENGFRESIT PL

stap 5 Voer de kabelbinder door de splreet in de stuurhouser, leg hem om het stuur of de stuurpen en trek hem aan (maar nog Niet vast).
stap 6 Bij stuurmontage: Stel de hellingshoek van de computer zo in

dat hij optimaal leesbaar is. Trek nu de kabelbinders vast aan. Knip uistekende uiteinden af met een tang.

5.2 Batterij in computer plaatsen

>>> pag.07

Uw VDO-computer wordt zonder ingebouwde batterij geleverd. Voordat u start, dient u de batterij teplaatsen.
stap 1 Open het klepje van het batterijvak met een muntje.
step 2 Leg de batterij met de +pool waar boven in de computerbehuizing.
step3 Let erop, dat de batterij Niet scheef kommt te zitten.
step4 Let erop dat de rubberen aflichting vlak op het klepje van het batterijvak ligt.

step 5 Zet het klepje van het batterijvak in de opening en draai hem met een munt maar rechts vast tot aan de aanslag (ca. 112 draai)
step6 Nadat u de batterij hebt geplaatst, start de computer met de instelmodus voor de taal. Zie hoofdstuk 6.1

TIP voor het verwangen van de batterij: VDO raadt aan om de batterij waarlijk te verwangen. Koop opijd een neue batterij om storingsvrij functioneren van de signaloverdracht te garanderen. Bij het verwangen van de batterij worden alle instellenen en het totaal aantal gereden kilometers opgeslagen.

5.3 Plaatsen van de computer in de stuurhouser

>>> pag.08

Het VDO-twist-clicksystemeem zet de computer veilig vast op de stuurhouser.
stap 1 Plaats de computer in 10 uurstand op de houder.
step2 Draai de computer rechtsom maar 12 uurstand("twist") en LAST hem in het houdersystem ingrendelen ("click").

step3 Draai om de computer uit te nemen hem maar links (daar bij nicht indrukken of trekken).

Geheugensteuntje: eRin maar Rechts, Losaar Links

6. Basisinstellingen

IT PLFRESENGDE

6.1. Taal instellen

Houd M3 seconden lang ingedrukt.
Wonneer u de taal voor het eerst instelt, verschijnt:
SETTINGS--OPEN en daarna LANGUAGE--SELECT--
Bevestig met M

Op het scherm staat nu LANGUAGE-ENGLISH.

Blader met A of P totdat TAAL--HOLLANDS op het scherm verschijnt. Bevestig met M

HOLLANDS--SELECT OK? staat op het scherm Bevestig metM

SELECT OK-TAAL bevestigt de MC 2.0. Om de instelmodus te verlaten houdt u de knop c 3 seconden ingedrukt.

SETTINS--GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.2 Instellen van de meeteenheden

Hier stelt u de meeteenheden in voor:

Snelheid en afstand (km/u of mph)
- Hoogte (meter of voet)
- Temperatuur (Celsius of Fahrenheit)
Gewicht (kilo op pond)

Verloop:

Houd 3 second lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met P waar METING-SET-- Bevestig metM

SNELHEID-KMH of MPH staat op het scherm Selecteer KMH (km/u) of MPH met A of P. Bevestig met M.

HOOGTE--METER of VOET staat op het scherm. Selecteer meter of voet met A of P Bevestig met M

TEMPERATUR-CELSIUS of FAHRENHEIT staat op het scherm. Selecteer CELSIUS of FAHRENHEIT met A of P Bevestig met M

GEWICHT-KG of POND staat op het scherm. Selecteer KG of POND met A of P. Bevestig met M.

Vraag METING-SET OK? Bevestig met of gamet terug om te corrigeren METING-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

6.3 Instellen van de wielmaat

Hier worden de maat van de banden ingesteld (omtrek van de band). De wielomtrek kan gelecken worden ingesteld voor fiets 1 en fiets 2. De wielomtrek kan handmatig in mm worden ingevoerd, of u kunt de wielomtrek automatisch lately bepalen d.m.v. een tabel met wielmaten.

Verloop:

Houd3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Blader met P maar WIELOMTREK-SET-- Bevestig met M.

WIELOMTREK FIETS 1 of FIETS 2 staat op het scherm. Selecteer FIETS 1 of FIETS 2 met A of P Bevestig met M

WIELOMTREK-MANUAL SET of SELECT BAND staat op het scherm. Selecteer Handmatig of Wielenlijst met A of P. Bevestig met M.

Bij MANUAL:

De wielomtrek in mm knippert (bij MPH worden hier inches weergegeven). Met A verlaagt u, met P verhoogt u de wielomtrek.

Wanneer de juiste wielomtrek is ingesteld, bevestigt umet FIETS 1(of FIETS 2)-SET OK? staat op het scherm.

Bevestig met M of ga met C terug om te corrigeren. WIELOMTREK-SET OK bevestigt de MC 2.0.

Bij SeLeCT BAND:

MetAofPbladertudoordwielenlijst.

Wanneruwweilype wordt weergegeven (bijv.700x23C) Bevestig met

700 x 23 C-SELECT OK? staat op het scherm. Bevestig metM of gametC terug om te corrigeren. WIELOMTREK-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

Een overzicht van de wielenlijst vindt u in het afbeeldingenboekje >> pag.07.

DEENGFRESIT PL

6.4 Persoonlijke geveens instellen

Bij de persoonlijke gegevens geeft u leeftijd, gewicht en geslacht op. Deze gegevens worden door de MC 2.0 gebruikt om de persoonlijke maximale hartslag te berekenen en waaruit waar de boven-en onder-grenzen voor de hartslagtrainingszones.

Bij de persoonlijke instelleningen legt u ook de boven- en ondergrens voor uw eigen trainingszone vast.

Ook voor de trapfrequentietraining legt u hier boven- en ondergrens vast.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met Phaar EIGEN DATA-SET-- Bevestig met M.

Op het scherm staat nu SET LEEFTYD. Met A verlaagt u, met P verhoegt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Op het scherm staat nu SET GEWICHT-SET POND. Met A verlaagt u, met Pverhoegt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

SET M/V-MANNELIJK of VROUWELIJK staat op het scherm. Selecteer met A of met P. Bevestig met M.

Op het scherm staat nu HART MAX. De maximale hartslag die uit de personlijke gevevens is berekend, knippert op het scherm. Met Averlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Op het scherm staat nu HART INSTEL-LIMIET LAAG. Met A verlaagt u, met P verhoegt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Op het scherm staat nu HART INSTEL-LIMIET HOOG. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M

Op het scherm staat nu INST KADANS-LIMIET LAAG. Met Averlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M

Op het scherm staat nu INST KADANS-LIMIET HOOG. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste Waarde is ingesteld, bevestigt u met M.

EIGENDATA-SETOK?Vraag Bevestig metofa met terug om te corrigeren. EIGENDATA-SETOK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop C3 seconden ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

6.5 Zenderselectie

Zie hiervoor ook hoofdstuk 3.8.

Hier bepaalt u of umet hartslaggeevens of trapfrequentiegeevens wilt rijden. Dit kurz u voor iedere rit apart instellen.

Verloop:

Houd M 3 second lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Blader met PaaSer SENSOR--SELECT-- Bevestig met M.

SELECT-TRAP FREQ of HARTSLAG of GEEN ZENDER
verschijnt op het scherm.
Selecteer met A of met P
Bevestig met M

TRAP FREQ of HARTSLAG of GEEN ZENDER--SELECT OK? Bevestig de vraag met M.
SENSOR--SELECT OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.6 Klok instellen

Hier stelt u de huidige kloktijd in.

De tijd kan in 24-uurs-of 12-ursindeling worden weergegeven.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Blader met P maar KLOK-SET-- Bevestig met M.

KLOK-24-U-MODE of 12-U-MODE versuschijnt op het scherm. Selecteer met A of met P. Bevestig met M.

Op het scherm staat nu KLOK-SET UREN. De uren knipperen. Met Averlaagt u, met Pverhoogt u de Waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Op het scherm staat nu KLOK-SET MINUUT

Met A verlaagt, met P veerhoogt u de waarde.

Wonneer de juiste waarde is ingesteld, bevestigt u metM

KLOK-SETOK?Vraag.

Bevestig met M

KLOK-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.7 Totaal aantal kilometers instellen

Hier stelt u het totale aantal gereden kilometers in. Dat kan apart voor fiets 1 en fiets 2. Bij het begin van het seizoen kunt u de gereden kilometers evt. wee op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale aanlakilometers OPGESLAGEN. De gegevens gaan Niet verloren.

Verloop:

Houd 3 second lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met P'naar ODOMETER-SET-- Bevestig metM

ODOMETER-ODO FIETS 1 of ODO FIETS 2 staat op het scherm.

Selecteer met A of met P Bevestig met M

ODO FIETS 1(of FIETS 2)~SET KM staat op het scherm.

Het eerste cijfer knippert.

Met A verlaagt u, met P verhoogt u de waarde.
Wanner de juiste waarde is ingesteld, bevestigt u met M.

Het tweede cijfer knippert nu.

Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Ga door met instellen totdat alle cijfers zich ingesteld.

ODO FIETS1(of FIETS2)-SET OK? Bevestig de vraag metM of ga met C terug om te corrigeren. ODO FIETS 1(of FIETS 2)-SET OK bevestigt de MC 2.0

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

6.8 NAVIGATOR instellen

De navigator wordenrechtstreeks vanuit het functienu ingesteld.

Verloop:

Op het scherm staat nu NAVIGATOR--SET-- Bevestig met M.

NAVIGATOR-VOORWAARTS of TERUG staat op het scherm. Selecteer met A of met P Bevestig met M

Op het scherm staat nu NAVIGATOR-SET AFSTAND. De meters van de afstand knipperen. Het eerste lijfer knippert. Met A verlaagt u, met Pverhoogt u de waarde. Wonneer de juiste waarde is ingesteld, bevestigt u met M. Het tweede lijfer knippert nu.

Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M

Ga door met instellen totdat alle cijfers zichin ingesteld.

NAVIGATOR-SET OK? Vraag. Bevestig met M.

NAVIGATOR-SET OKbevestigt de MC 2.0. Na het instellen keert de MC 2.0 automatisch terug maar de functiemodus.

6.9 Rijtijd instellen

De totale rijtijd kan gescheiden worden ingesteld voor fiets 1 en fiets 2. Voor de start van het seizoen kut u de totale rijtijd op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale rijtijd OPGESLAGEN. De gegevens gaan Niet verloren.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT-- staat op het scherm.

Blader met PaaSar RIJTJID-SET. Bevestig metM

RIJTIJD-TIJD FIETS 1 of TIJD FIETS 2 staat op het scherm. Selecteer met A of met P Bevestig met M

TIJD FIETS 1-SET UREN staat op het scherm. De uren knipperen. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

TIJD FIETS 1-SET MINUUT staat op het scherm. De minutes knipperen. Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

TIJD FIETS 1-SET OK? Bevestig de vraag metM

TIJD FIETS 1-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop C3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

DEENGFRESIT PL

U kunt op de MC 2.0 twee verschillende starthoogtes instellen. De ene starthoogte kan bijv. de starthoogte thus zijn. De tweede stharhoogte kan bijv. de stharhoogte opvakantie zich. Voor elke start kunt u via de stharthoogte snel en gemakkelijk de huidige luchtdruk op de ingestelde stharthoogte herkalibreren.

Thema: opnieuw kalibreren

De MC 2.0 meet de hoogte via de luchtdruk. De luchtdruk verandert onder invloed van het wee. De gewijzigde luchtdruk leidt tot een fouitieve hoogteweergave. Door opnieuw te kalibreren worden de huidige gemeten luchtdruk teruggerekend maar de ingestelde starthoogte.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.

TAAL-SELECT--staat op het scherm.

Blader met Aaar STARTHOOGTE-SET Bevestig met M

STARTHOOGTE-STARTHOOGT1 of STARTHOOGT2 staat op het scherm.

Selecteer met A of met P Bevestig met M

STARTHOOGT 1-INSTEL METER verschijnt op het scherm.

Het aantal meters knippert.

Met A verlaagt u, met P verhoogt u de waarde.
Wanner de juiste waarde is ingesteld, bevestigt u met M.

STARTHOOGT1-SETOK?

Bevestig de vraag met M

STARTHOOGT 1-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.11 Instellen van de huidige hoogte

Hier stelt u de huidige hoogte in.

De huidige hoogte worden ingesteld wanner de luchtdruk is gewijzigd onder invloed van het weer en de op het scherm weergegeven hoogte Niet meer overeenkomt met de werkelijkke hoogte.

De huidige hoogte kan op twee manieren worden ingesteld. Invoer van de huidige hoogte in meters of invoer van de luchtdruk via NN (NAP). Bij invoer van de luchtdruk via NN worden de huidige hoogte waaruit berekend.

Gegevens over de luchtdruk via NN vindt u bijv. op www.meteo24.nl

Verloop:

Houd M 3 second lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Met A bladert u waar ACT. HOOGTE-SET-- Bevestig metM.

ACT. HOOGTE-HOOGTE of LUCHTDRUCK staat op het scherm.

Selecteer met A of met P Bevestig met M

Bij HOOGTE:

ACT. HOOGTE--INSTEL METER staat op het scherm. Het aantal meters knippert.

Met A verlaagt u, met P verhoegt u de waarde.
Wanner de juiste waarde is ingesteld, bevestigt u met M.

ACT. HOOGTE-SET OK? Bevestig de vraag met M

ACT.HOOGTE-SETOKbevestigt de MC 2.0

DEENGFRESIT PL

Bij LUCHTDRUCK:

LUCHTDRUCK-INST.LUCHTDR staat op het scherm. De luchtdruk knippert.

Met A verlaagt u, met Pverhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

LUCHTDRUCK-SET OK? Bevestig de vraag met M

ACT.HOOGTE-SETOKbevestigtdeMC2.0

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

6.12 Hoogte aanpassen bij transport van de fiets

De MC 2.0 beschikt over een bewegingssensor. Wanneer de fiets met MC 2.0 worden getransporteerd (bijv. in de auto), dan worden via de bewegingssensor de huidige hoogte aangepast wanneer tijdens het

transport de luchtdruk is gewijzigd. Daarvoor要去 de MC 2.0 WL in de stuurhouser zitten.

6.13 Hoogtemeter bergop instellen

De bergop gereden hoogtemeters können geschreiben worden ingesteld voor fiets 1 en fiets 2.

Voor de start van het seizoen kut u het totale aantal hoogtemeters op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale aantal hoogtemeters OPGESLAGEN. De gegevens gaan Niet verloren.

Verloop:

Houd M3 seconden lang ingedrukt. SETTINGS-OPEN? knippert.
TAAL-SELECT- staat op het scherm.

Blader met Aaar AFST STIIG-SET Bevestig met M

MC 2.0 WL VDO CYCLECOMPUTING222

AFST STIJG-AFST STIJG 1 of 2 staat op het scherm. Selecteer met A of met P Bevestig met M

AFST STIJG 1-INSTEL METER verschijnt op het scherm.
Het eerste cijfer van het aantal hoogtemeters knippert.
Met A verlaagt u, met P verhoegt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.

Het tweeede cijfer knippert.
Met A verlaagt u, met Pverhoogt u de waarde. Wanner de juiste waarde is ingesteld, bevestigt u met M.
Ga door met instellen totdat alle cijfers zichin ingesteld.

6.14 Hoogtemeter bergaf instellen

De bergaf gereden hoogtemeters kuren gescheiden worden ingesteld voor fiets 1 en fiets 2.

Voor de start van het seizoen kut u het totale aantal hoogtemeters op nul terugstellen.

LET OP: Bij het verwangen van de batterij wordt het totale aantal hoogtemeters OPGESLAGEN. De gegevens gaan Niet verloren.

AFST STIJG 1-SET OK? Bevestig de vraag metM

AFST STIJG 1-SET OK bevestigt de MC 2.0

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS-GEREED? knippert. De MC 2.0 schakelt weer over op functiemodus.

Verloop: Houd 3 seconden lang ingedrukt. SETTINGS-OPEN? knippert. TAAL-SELECT-- staat op het scherm.

Blader met Aaar AFST DAAL-SET Bevestig metM

DEENGFRESIT PL

AFST DAAL-AFST DAAL 1 of 2 staat op het scherm.

Selecter met A of met P

Bevestig met M

AFST DAAL 1--INSTEL METER staat op het scherm.

Het eerste cijfer van het aantal hoogtemeters knippert.

Met A verlaagt u, met P verhoogt u de Waarde. Wanner de juiste

waarde is ingesteld, bevestigt u met M.

Het tweede cijfer knippert

Met A verlaagt u, met P verhoogt u de waarde. Wanner de juiste

waarde is ingesteld, bevestigt u met M

Ga door met instellen totdat alle cijfers zichin ingesteld.

AFSTDAAL1-SETOK?

Bevestig de vraag met M

AFST DAAL 1-SET OK bevestigt de MC 2.0.

Om de instelmodus te verlaten houdt u de knop 3 seconden

ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt weer

over op functiemodus.

6.15 ALARM instellen

Hier schakelt u de pieper (geluidssignaal) voor de hartslagwaarschu

wingen in en uit. Wanner de huidige hartslag onder de ingestelde

ondergrens of boven de ingestelde bovengrens komt, geeft de pieper

Ueenakoestischewaarschuwing.

Verloop:

Houd 3 second lang ingedrukt. SETTINGS-OPEN? knippert.

TAAL--SELECT--staat op het scherm.

Blader met A naar ALARM-SET--

Bevestig met M

MC 2.0 WL VDO CYCLECOMPUTING224

ALARM-AAN of UIT staat op het scherm.

Selecteer met A of met P.

Bevestig metM

AAN(of UIT)-SET OK? Bevestig de vraag met M

ALARM-SET OK bevestigt de MC 2.0.

IT PLFRESENGDE

Om de instelmodus te verlaten houdt u de knop 3 seconden ingedrukt. SETTINGS--GEREED? knippert. De MC 2.0 schakelt wee over op functiemodus.

7. Slaapmodus

De MC 2.0 kent een slaapmodus om het batterijverbruik te verminderen.

De MC 2.0 gaat na 5 minuten in de slaapmodus
wonneer geen sleidssignalen worden
ontvangen. SLEEP MODE-DRUK KNOP
staat op het scherm.

Door op een toets te drukken of door het stuur te bewegen schakelt u de MC 2.0 weer in.

DEENGFRESIT PL

8. Garantiebepalingen

VDO Cycle Parts geeft op uw VDO-computer een garantie van 3aar vanaf de datum van aankoop. De garantie geldt voor materiaal- en fabricagefouten aan de computer zelf, aan de sensor/zender en aan de stuurhouser. Kabel en batterijen alsmede andere montagematerialien zich uitgesloten van garantie. De garantie geldt alleen wanner de betroffen onderdelen Niet zich geopend (uitzondering: batterijvak van de computer), geen geweld is gebruikt en geen moedwillige schade aanwezig is.

Bewaar de kassabon a.u.b. zorgvuldig, want in geval van een klacht要去 deze getoond worden.

Bij een terechte klacht krijgt u van ons een vergelijkbaar verrangend apparaat. Een aanspraak op verranging door een identiek model bestaat Niet, als door verandering van model de productie van het gereclameerde model stoppezet werk. Neem voor alle klachten en aanspraken op garantie contact op met de winkel waar u het apparaat gekocht heeft. Of stuur uw klacht direct aan:

Cycle Parts GmbH

Le Quartier Hornbach 13

67433 Neustadt/Weinstrasse (Duitsland)

Voor technische vragen zich wijijdens de normale kantooruren.altijd beschikbaar via once hotline:

[phone]

[phone]

Meer technische informatie vindt u op: www.vdocyclecomputing.com

In het kader van verdere ontwikkelingen behouden wij ons technische wijzigingen voor.

9. Problemen oplossen

Fout Mogelijk oorzaak Oplossing

Halve segmenten op het scherm (bijv. na verwangen van de batterij)	Computersoftware loopt anschter Batterij Niet correct geplaatst	Neem de batterij uit enplaats hem opnieuw
Geen sleheidsmelding Afstand van sensor tot magneeet te groot Corrigeer de stand van sensor en magneeet
Geen sleheidsmelding Computerkop zit nicht correct in de stuurhouser	Plaats de computerkop in de stuurhouser, draai tot aan de aanslag ("click")
Geen sleheidsmelding Wielomtrek is nicht correct ingesteld of staat op nul	Stel de wielemtrek in
Geen sleheidsmelding Batterij in zender is leeg Vervang de batterij in de zender
Geen sleheidsmelding Snelheidszender Niet gekoppeld Plaats de computer in de stuurhouser,	snelheidsweergave knippert, draai nu aan het voorwiel, de zender worden gekoppeld, de sleheid worden weergegeven
Dubbele sleheid	Magneet fouiet geplaatst	Corrigeer de positie van de magneeet op de spaak
Weergave worden zwak	Batterij leeg	Controler de batterij en verwang hem indien nodig
Weergave worden zwak	Temperaturen onder 5° maken de weergave traag	Bij normale temperatuur werkt de weergave weer normaal
Foutieve hoogteweergave (huidige hoogte onjuist)	Luchtdruk is veranderd, maar de huidige hoogte is Niet opnieuw gekalibreerd op de nieuwe luchtdruk	Kalibreer de huidige hoogte opnieuw

Fout Mogelijk oorzaak Oplossing

Geen hartslagindicatie Hartslagsensor Niet geseleed Selecteer de hartslagsensor met de sensorselectie
Geen hartslagindicatie Hartslagsensor Niet gekoppeld Selecteer de hartslagsensor,plaats de hartslag-borstriem correct op het lichaam Plaats de computer in de stuurhouser, hartslagpictogram knippert als indicatie voor het koppelen
Geen hartslagindicatie Batterij in hartslag-borstriem is leeg Vervang de batterij in de hartslag-borstriem
Geen trapfrequentie-indicatie Trapfrequentiesensor Niet geseleed Selecteer de trapfrequentiesensor met de sensorselectie
Geen trapfrequentie-indicatie Trapfrequentiesensor Niet gekoppeld	Selecteer de trapfrequentiesensor Plaats de computer in de stuurhouser,trapfquentiepictogram knippert als indicatie voor het koppelen
Geen trapfrequentie-indicatie Batterij in trapfrequentiesensor is leeg	Vervang de batterij in de trapfrequentiesensor
Geen trapfrequentie-indicatie Magneet Niet in juliste positie	Corrigeer de magneetpositie
Geen trapfrequentie-indicatie Magneet te ver weg van zender	Verplaats de magneet of de zender om de afstand te verkleinen
Dubbele trapfrequentieweergave Magneetpositie onjuist	Corrigeer de magneetpositie

Snelheids-/trapfrequentiezender:

Gewicht: ca. 20 g

Hartslagzender:

Gewicht: ca. 50 g

Batterij computer:

3 V, type 2032

Batterijlevensduur computer:

400 rij-uren, ca. 8000 km (5000 mi)

Batterij spelheidszender:

3 V, type 2032

Batterijlevensduur spelheidszender:

1000 rij-uren, ca. 20.000 km (12.000 mi)

Batterijlevensduur trapfrequentiezender:

1000 rij-uren, ca. 20.000 km (12.000 mi)

Batterijlevensduur hartslagzender:

1000 rij-uren, ca. 20.000 km (12.000 mi)

Bedrijfstemperatuur van het scherm:

-10°C tot +60°C

Snelheidsbereik:

bij wielmaat 2155 mm

min. 2,0 km/u

max.116 km/u

Rijtijd-meetbereik:

tot 99:59:59 UU:MM:SS.

Stopwatch-meetbereik:

tot 99:59:59 UU:MM:SS

van 100 mm tot 3999 mm (3,9 tot 157,4 inch)

DEENGFRESITNL

Wstep

Gratuljemy.

NL Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiemateri aal duidt erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zich gebruksduur. Om mogelijk scha de aan het milieu of de menselijk gezondheid door oncegontroleerde

afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd. Huishoudelijkke gebruikers要去en contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om tevernemen waar en hoe ze dit product milieuvriendelijk kannen lately recyclen. Zakelijkke gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten na-lezen. Dit product要去en worden gemengd met ander bedrijfsafval voor verwijdering.

Dit apparaat voldoet aan de essentiele eisen en andere van toepassing zijnde bepalingen van de Richtlijn 1999/5/EG.

PL
