Marine 125 - Hogedrukreiniger Lavor - Gratis gebruiksaanwijzing en handleiding

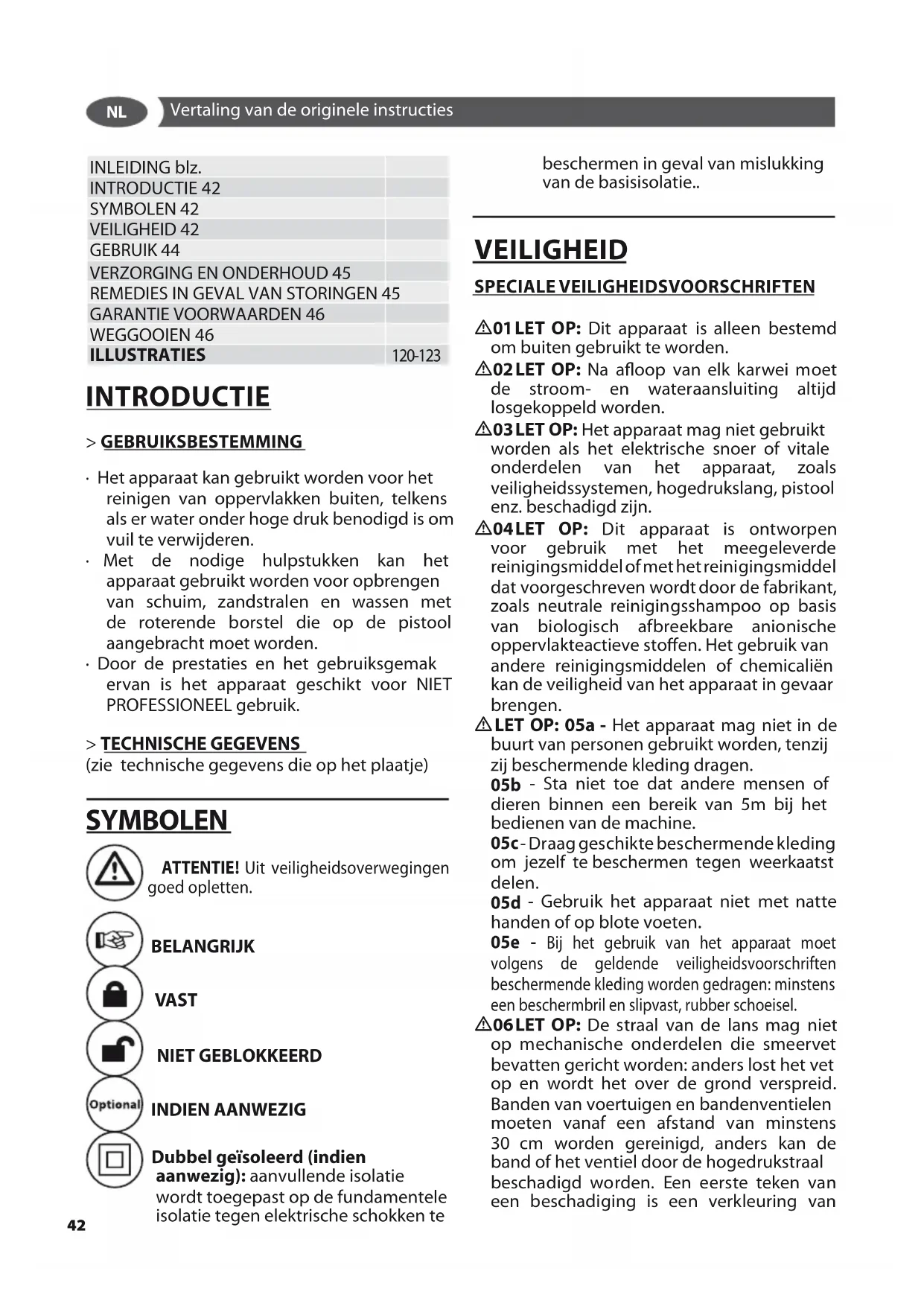

GEBRUIKSAANWIJZING Marine 125 Lavor

LET OP: vóór gebruik de gebruiksaanwijzing aandachtig lezen. blz. 42

• Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen.

• Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden.

• Door de prestaties en het gebruiksgemak ervan is het apparaat geschikt voor NIET PROFESSIONEEL gebruik. > TECHNISCHE GEGEVENS (zie technische gegevens die op het plaatje) SYMBOLEN ATTENTIE! Uit veiligheidsoverwegingen goed opletten. BELANGRIJK VAST NIET GEBLOKKEERD INDIEN AANWEZIG Dubbel geïsoleerd (indien aanwezig): aanvullende isolatie wordt toegepast op de fundamentele isolatie tegen elektrische schokken te beschermen in geval van mislukking van de basisisolatie.. VEILIGHEID SPECIALE VEILIGHEIDSVOORSCHRIFTEN

• 01 LET OP: Dit apparaat is alleen bestemd om buiten gebruikt te worden.

• 02 LET OP: Na aoop van elk karwei moet de stroom- en wateraansluiting altijd losgekoppeld worden.

• 03 LET OP: Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd zijn.

• 04 LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.

• LET OP: 05a - Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen. 05b - Sta niet toe dat andere mensen of dieren binnen een bereik van 5m bij het bedienen van de machine. 05c - Draag geschikte beschermende kleding om jezelf te beschermen tegen weerkaatst delen. 05d - Gebruik het apparaat niet met natte handen of op blote voeten. 05e - Bij het gebruik van het apparaat moet volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeisel.

• 06 LET OP: De straal van de lans mag niet op mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventielen moeten vanaf een afstand van minstens 30 cm worden gereinigd, anders kan de band of het ventiel door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring vanNL

de band. Beschadigde banden of ventielen kunnen levens-gevaarlijk zijn.

07LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden.

• 08 LET OP: De slangen, de hulpstukken en de hogedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze tegen knikken, stoten en schuren te beschermen).

• 09 LET OP: Apparaten zonder A.S.S. – Automatic Stop System: Deze apparaten mogen, als het pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

10LET OP: Apparaten met A.S.S. – Automatic Stop System: Het is verstandig om deze apparaten niet langer dan 5 minuten in stand-by te laten staan.

• 11 LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op (0) OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

• 12 LET OP: Elk apparaat wordt in zijn gebruikstoestand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

• 13 LET OP: Er goed oo letten dat electrische kabel niet wordt bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwaliceerd pesoneel vervangen om gevaren te voorkomen.

• 13b LET OP: Trek nooit aan het elektrisch snoer

• 14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

• 16 LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.

• 17 LET OP: Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

• 18 LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

• 19 LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

• 20 LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

• 21 LET OP: Ontplongsgevaar. Voorkom het sproeien met ontvlambare vloeistoen.

• 22 LET OP: Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd zijn om de veiligheid van de machine te kunnen garanderen.

• 23 LET OP: Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen.

• 24 LET OP: Men mag het apparaat niet door kinderen of door personen die er geen verstand van hebben laten gebruiken.

LET OP: Het water dat door de anti- reux systemen gelopen is, is niet langer drinkbaar.

LET OP: Alvorens enige onderhouds- of reinigingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektriciteitsnet afkoppelen.

LET OP: Het gebruik van een niet juiste verlengkabel is gevaarlijk.

LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht zijn moet. > VEILIGHEIDSSYSTEMEN:

• LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal in- geschakeld wordt om per ongeluk open- draaien van het pistool te voorkomen. - Veiligheidssystemen: Pistool uitgerustNL

met veiligheidspal, apparaat met beveili- ging tegen elektrische overbelasting (Kl. I), pomp met bypassklep of stopsysteem. - De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk open- draaien ervan te voorkomen.

• LET OP: Het apparaat is uitgerust met een motor beveiligingssysteem: wacht een aantal minuten of koppel het apparaat van de stroomtoevoer los en sluit hem vervolgens weer aan als het systeem in- gegrepen heeft. Breng het apparaat naar het dichtstbijzijnde assistentiecentrum als het probleem aanhoudt of als u niet in staat bent het apparaat opnieuw in te schakelen. > STABILITEIT

• LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale on- dergrond neergezet worden. GEBRUIK > TOESTEL UITZICHT zie " specifieke handleiding" geleverd.

> MONTAGE VAN HET APPARAAT

zie " specifieke handleiding" geleverd. > INSTALLATIE zie blz. > ISCHAKELEN zie blz. > HOGEDRUKLANS zie blz. > SCHOONMAAKMIDDEL/SCHUIMKIT Vedere sequenza blz.

> HOGEDRUKSLANG zie blz. > WATERTOEVOER Hydraulische aansluiting LET OP: (SYMBOL) De apparat niet mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten er in de toevoerleiding De hogedrukreiniger mag alleen dan recht- streeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkom- stig de geldende normen is geïnstalleerd. Ver- zeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.

• LET OP: Het water dat door de anti-reflux systemen gelopen is, is niet langer drink- baar. BELANGRIJK Zuig uitsluitend gelterd of schoon water op. De waterkraan moet een watertoevoer garanderen die tenminste dubbel is aan de capaciteit van de pomp.

• Minimum wateropbrengst: 15 l/ min.

• Maximum temperatuur van het inlaatwater: 40°C

• Maximale waterdruk toevoer: 1Mpa De hogedrukreiniger moet zo dicht mogelijk bij het waterleidingnet worden geplaatst. Het niet in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot ver- lies van het recht op garantie. Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.

• Open de watertoevoer. Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevo- er los.

• Schroef een zuigslang met lter (niet mee- geleverd) aan de wateraansluiting van het apparaat vast.

• Hang het lter in het reservoir.

• Reinig het lter op de aansluiting van de ho- gedrukslang (indien aanwezig).

• Ontlucht het apparaat voor gebruik. - Schroef de hogedrukleiding van de hoge- drukaansluiting van het apparaat los. - Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de ho- gedrukaansluiting komt. - Schakel het apparaat uit en schroef de ho- gedrukslang weer vast.NL

> STROOMTOEVOER - De elektrische aansluiting van het apparaat moet aan de norm IEC 60364-1 voldoen. BELANGRIJK Alvorens het apparaat aan te sluiten moet gecontroleerd worden of de gegevens die op het typeplaatje staan over- eenstemmen met die van het elektriciteits- net en of het stopcontact beveiligd is met een aardlekschakelaar met een inschakelge- voeligheid van minder dan 0,03 A - 30ms. - Voor het geval het stopcontact en de stekker van het apparaat niet bij elkaar passen moet u het stopcontact door een vakman door een ander type laten vervangen dat wel ge- schikt is. - Gebruik het apparaat niet bij een omge- vingstemperatuur van beneden de 0°C, als het apparaat uitgerust is met een PVC (H VV-F) snoer.

• XY LET OP: Het gebruik van een niet juiste verlengkabel is gevaarlijk.

• XJ LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcon- tact waterdicht zijn moet, het snoer de af- metingen hebben die in onderstaande tabel staan. <16 A <25 A <20 m ø 1,5 mm

10 AWG (indien voorhanden) A.S.S. (Automatic Stop System), die ervoor zorgt dat de hogedrukreiniger tijdens de om- loopfase uitgeschakeld wordt. Om de hoge- drukreiniger te starten dient u de schakelaar op de (I)ON -stand te zetten en vervolgens op de hendel van het spuitpistool te drukken. Het A.S.S. zorgt ervoor dat de machine wordt ge- start en dat deze op het moment dat u de hen- del loslaat weer uitgeschakeld wordt. Elke keer dat de machine niet in gebruik is, raden wij u aan de veiligheidspal, geplaatst op de hendel van het spuitpistool, op veilig te zetten om te voorkomen dat de machine bij toeval gestart wordt.

• Het uit eigen beweging aanslaan van de machine zonder bemiddeling van het pis- tooI, is te wylen aan fenomenen zoals lucht- bellen in het water en niet aan een fout van het product.

• Laat de machine nooit langer dan 5 minu- ten in de standby stand draaien. Voor de veiligheid en de levensduur van de machine is het noodzakelijk de machine uit te scha- kelen door middel van de aan/uit schake- laar op de machine.

• Controleren of de koppelingen van de slang aan de zijde van de machine en van het pistool op lekkage. Bij lekkage eerst de koppelingen controlleren en pas als de lekkage is verholpen kan u de machine ge- bruiken. > UITSCHAKELEN OFF zie blz. VERZORGING EN ONDERHOUD Het apparaat vergt geen onderhoud.

• XX LET OP: Alvorens enige onderhouds- of reinigingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektrici- teitsnet afkoppelen.

• LET OP: Spuit niet met het apparaat met water en gebruik geen schoonmaakmiddelen of oplosmiddelen. Het apparaat kan worden beschadigd.

• het oppervlak van het polijsten met een droge doek > OPSLAG zie blz.

• Apparaat aan de transportgreep verplaatsen.

• Apparaat met alle accessoires in een vorstvrije ruimte bewaren, Buiten bereik van kinderen.

REMEDIES IN GEVAL VAN

STORINGEN Het apparaat functioneert niet

aan het netsnoer zijn. Het apparaat komt niet onder druk te staan

• Ontlucht het apparaat laat de pomp zonder hogedrukslang werken totdat het water zon- der luchtbellen uit de hogedrukuitlaat komt. Sluit daarna de hogedrukslang weer aan.

• Maak het lter in de wateraansluiting scho- on.

• Controleer de hoeveelheid water die toege- voerd wordt.

• Controleer alle toevoerslangen van de pomp op dichtheid en eventuele verstopping. Sterke drukschommelingen

• Maak de hogedruksproeier schoon. Verwi- jder het vuil met een naald uit het gat van de sproeier en was de sproeier aan de voorkant met water af. De pomp lekt

• 10 druppels per minuut zijn toegestaan. Bij grotere lekken moet u zich tot een erkend servicecentrum wenden. Reserveonderdelen

• Om de veiligheid van het apparaat te waar- borgen mogen er uitsluitend originele reser- veonderdelen die door de fabrikant geleverd of geadviseerd worden gebruikt worden. GARANTIE VOORWAARDEN Al onze apparaten zijn onderworpen aan zorg- vuldige tests en zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voor- schriften (minimaal 12 maanden). De aan- vangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten. Het volgende valt niet onder de garantie: - De bewegende onderdelen die aan slijtage onderhevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulp- stukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, - De reini- ging van de hoge drukreiniger valt niet onder de garantie, lters, mondstuk, geblokkeerde door de vorming van kalkaanslag, De machine is uitsluitend bestemd voor hobby- gebruik en NIET voor PROFESSIONEEL gebruik: de garantie dekt geen ander gebruik dan voor privédoeleinden. WEGGOOIEN In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de EU richtlijn 2002/96/CE van 27 januari 2003) ver- boden om dit product of de elektrische/elek- tronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamel- centrum. Het is mogelijk om het product direct door de dealer te laten afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product.Překlad originálních instrukcí
