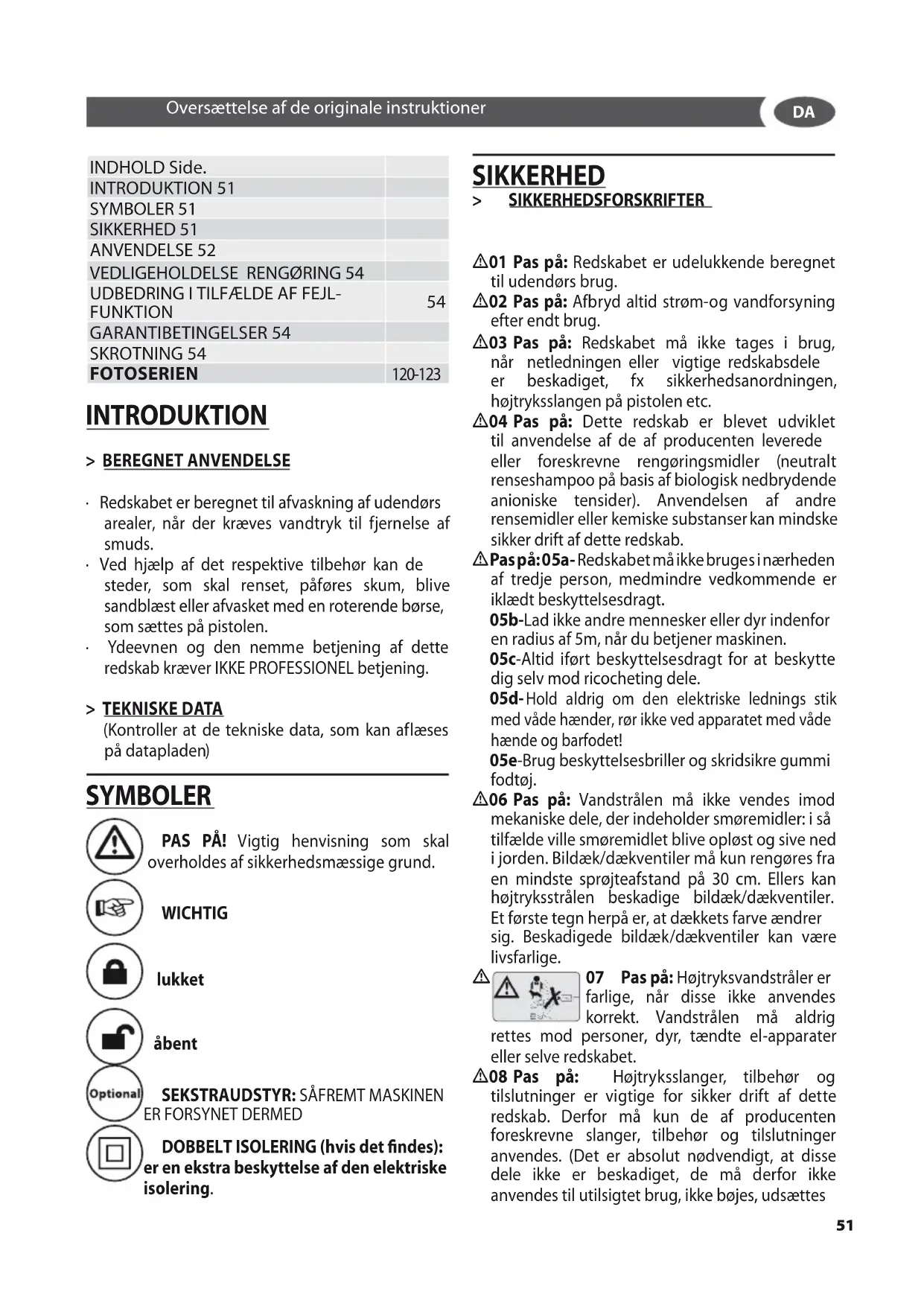

BRUGSANVISNING Marine 125 Lavor

PAS PÅ! læs instruktionsbogen før maskinen tages i brug. sd. 51

• Redskabet er beregnet til afvaskning af udendørs arealer, når der kræves vandtryk til fjernelse af smuds.

• Ved hjælp af det respektive tilbehør kan de steder, som skal renset, påføres skum, blive sandblæst eller afvasket med en roterende børse, som sættes på pistolen.

• Ydeevnen og den nemme betjening af dette redskab kræver IKKE PROFESSIONEL betjening. > TEKNISKE DATA (Kontroller at de tekniske data, som kan aflæses på datapladen) SYMBOLER PAS PÅ! Vigtig henvisning som skal overholdes af sikkerhedsmæssige grund. WICHTIG lukket åbent

• 01 Pas på: Redskabet er udelukkende beregnet til udendørs brug.

• 02 Pas på: Afbryd altid strøm-og vandforsyning efter endt brug.

• 03 Pas på: Redskabet må ikke tages i brug, når netledningen eller vigtige redskabsdele er beskadiget, fx sikkerhedsanordningen, højtryksslangen på pistolen etc.

• 04 Pas på: Dette redskab er blevet udviklet til anvendelse af de af producenten leverede eller foreskrevne rengøringsmidler (neutralt renseshampoo på basis af biologisk nedbrydende anioniske tensider). Anvendelsen af andre rensemidler eller kemiske substanser kan mindske sikker drift af dette redskab.

• P as p å : 05 a- Redskabet må ikke bruges i nærheden af tredje person, medmindre vedkommende er iklædt beskyttelsesdragt. 05b-Lad ikke andre mennesker eller dyr indenfor en radius af 5m, når du betjener maskinen. 05c-Altid iført beskyttelsesdragt for at beskytte dig selv mod ricocheting dele. 05d- Hold aldrig om den elektriske lednings stik med våde hænder, rør ikke ved apparatet med våde hænde og barfodet! 05e-Brug beskyttelsesbriller og skridsikre gummi fodtøj.

• 06 Pas på: Vandstrålen må ikke vendes imod mekaniske dele, der indeholder smøremidler: i så tilfælde ville smøremidlet blive opløst og sive ned i jorden. Bildæk/dækventiler må kun rengøres fra en mindste sprøjteafstand på 30 cm. Ellers kan højtryksstrålen beskadige bildæk/dækventiler. Et første tegn herpå er, at dækkets farve ændrer sig. Beskadigede bildæk/dækventiler kan være livsfarlige.

07 Pas på: Højtryksvandstråler er farlige, når disse ikke anvendes korrekt. Vandstrålen må aldrig rettes mod personer, dyr, tændte el-apparater eller selve redskabet.

• 08 Pas på: Højtryksslanger, tilbehør og tilslutninger er vigtige for sikker drift af dette redskab. Derfor må kun de af producenten foreskrevne slanger, tilbehør og tilslutninger anvendes. (Det er absolut nødvendigt, at disse dele ikke er beskadiget, de må derfor ikke anvendes til utilsigtet brug, ikke bøjes, udsættesDA

• 09 PAS PÅ: Redskaber udrustet med A.S.S. (Automatic Stop System) anordning må ikke køre längere end 2 minutter ved frigiven pistol. Temperaturen i vandet, som tilføres kredsløbet, stiger betydeligt og kan derfor medføre alvorlig skade på pumpen.

10PAS PÅ: Redskaber udrustet med A.S.S. (Automatic Stop System) anordning bør ikke være længere end 5 minutter i standby-modus.

• 11 PAS PÅ: SSluk altid for redskabet, inden du forlader det (sæt hovedafbryderen i (0)OFF stilling).

• 12 PAS PÅ: Hver maskine bliver underkastet en slutkontrol under anvendelselsbetingelser. Det er derfor normalt, at der er vanddråber i redskabet.

• 13 PAS PÅ: Vær opmærksom på, at strømforsyningsledningen ikke bliver beskadiget. Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, af servicecentret eller af kvaliceret personale for at forebygge eventuelle risici.

• 13b PAS PÅ: Træk eller løft aldrig apparatet ved hjælp af den elektriske ledning.

• 14 PAS PÅ: Væsken i maskinen er under tryk. Hold godt fast om sprøjtepistolen for at imødegå reaktionskraften. Der må kun anvendes den medleverede højtryksdyse.

• 16 PAS PÅ: Produktet må ikke anvendes af børn eller af personer med nedsatte fysiske eller mentale evner eller som ikke har tilstrækkelig erfaring og kendskab til produktet, indtil de har modtaget passende træning eller instruktioner.

• 17 PAS PÅ: Børn må ikke lege med produktet, heller ikke under opsyn.

• 18 PAS PÅ: Rengøringsmaskinen må under ingen omstændigheder sættes i gang, før højtryksslangen er blevet rullet helt ud.

• 19 PAS PÅ: Pas på, at rengøringsmaskinen ikke vælter, når slangen rulles op eller ud.

• 20 PAS PÅ: Når slangen rulles ud eller op, skal maskinen være slukket, og slangen skal være uden tryk (ude af funktion).

• 21 PAS PÅ: Risiko for eksplosion. Sprøjt ikke brændbare væsker.

• 22 PAS PÅ: For at garantere sikkerheden af maskinen må kun benyttes originale reservedele fra producenten eller godkendt af producenten

• 23 PAS PÅ: Strålen må ikke rettes mod sig selv eller tredje person for at rense sko eller beklædning.

• 24 PAS PÅ: Lad ikke apparatet, der skal bruges af børn eller uøvede, folk ikke uddannet til at anvende udstyret.

• XJ PAS PÅ: Uhensigtsmæssige forlængerledninger kan være farlige.

XJ PAS PÅ: Ved anvendelse af en forlængerledning skal både stikdåsen og stikket være vandtæt. > SIKKERHEDSANORDNINGER

PAS PÅ: Pistol en e r ud rus tet med en sik ke rhedslås. For at forhindre utilsigtet åbning af pistolen er det derfor meget vigtigt, at sikkerhedslåsen bliver indkoblet, så snart redskabet ikke er i brug. - Sikkerhedsanordninger: Sprøjtepistol med sikkerhedslås, maskine med overlastsikring (klasse 1), pumpe med omløbsventil eller stopanordning. - Sikkerhedstasten på pistolen tjener ikke til spærring af armen under arbejde, men mod utilsigtet aktivering.

PAS PÅ: Dette apparat er forsynet med en motor overbelastingssikring. I tilfælde af at denne udløses - vent et par minutter, eller alternativ, afbryd apparatet og tilslut det igen. I tilfælde af at fejlen gentager sig, eller apparatet ikke starter igen, skal apparatet indleveres til service hos forhandleren. > STABILITET

> HøJTRYKSSLANGE Se fig. > VANDFORSYNING Vand-tilslutning PAS PÅ: Apparatet er ikke egnet til drikkevand forbindelse. Højtryksrenseren må kun tilsluttes direkte til den offentlige vandforsyning, hvis der er installeret en modløbsanordning i vandforsyningsslangen i overensstemmelse med gældende normer. Sørg for at slangen har en diameter på mindst Ø 13 mm og at den er forstærket.

PAS PÅ: Vandet har passeret en tilbagestrømnings anordning, og må ikke bruges som drikkevand. Sug kun ltreret eller rent vand op. Aftapningshanen skal have en vandforsyningskapacitet på det dobbelte af pumpens maksimale eekt. - Minimumseekt: 15 l/min. - Det indførte vands maksimumstemperatur: 40°C - Det indførte vands maksimumstryk: 1Mpa Tilslut højtryksrenseren så tæt som muligt på vandforsyningshanen. Manglende overholdelse af de ovennævnte anvisninger kan medføre alvorlige mekaniske skader på pumpen samt at garantien bortfalder. Tilførsel fra den almindelige vandforsyning

• Tilslut en gummislange for vandtilførsel (medfølger ikke) mellem apparatets vandtilførselsåbning og vandforsyningshanen.

• Åbn for vandhanen. Vandtilførsel fra en åben tank

• Skru koblingsleddet på vandtilførselsåbningen løs.

• Skru vandtilførselsslangen med lter (medfølger ikke) på apparatets koblingsled for vandtilførsel.

• Sænk lteret ned i tanken.

• Luk luften ud af apparatet før brugen. - Skru højtryksgummislangen løs fra apparatets højtrykstilkobling. - Tænd for apparatet og lad det køre, indtil vandet, der løber ud, er fri for bobler fra højtrykstilkoblingen. - Sluk for apparatet og skru højtryksgummislangen på igen. > STRøMFORSYNING - Redskabets el-tilslutning skal foretages iht. Norm IEC 60364-1.

Kontroller inden tilslutning af redskabet, at angivelserne på typeskiltet er i overensstemmelse med nettilslutningen og at stikdåsen er sikret via et HFIrelæ med en responsfølsomhed på under 0,03 A – 30 ms. - Hvis apparatstikket ikke passer til den eksisterende stikdåse, må denne udskiftes af en autoriseret elektriker. - Redskabet må ikke bruges ved en temperatur under 0°C, når det er udrustet med en slange af PVC (H VV-F).

• XJ PAS PÅ: Uhensigtsmæssige forlængerledninger kan være farlige.

XJ PAS PÅ: Ved anvendelse af en forlængerledning skal både stikdåsen og stikket være vandtæt. Samtidig skal ledningen være iht. nedenstående dimensioner. <16 A <25 A <20 m ø 1,5 mm

10 AWG (såfremt maskinen er forsynet dermed) ANMÆRKNING: Denne højtryksrenser er udrustet med en A.S.S. (Automatic Stop System) anordning, som udkobler renseren under en omløbsfase. Renseren startes med tryk på (I)”ON” knappen og efterfølgende tryk på aftrækkeren på pistolen: A.S.S. anordningen sikrer start og automatisk udkobling af renseren, når aftrækkeren slippes. SikkerhedsanordningenDA

på pistolaftrækkeren bør derfor låses efter afsluttet brug for at forhindre utilsigtet start af højtryksrenseren.

• Selvstart af højtr yksrenseren uden aktivering af pistolen kan fx skyldes luftbobler i vandet. Ved stilstand under 5 minutter må højtryksrenseren ikke efterlades uden opsyn. I givet fald skal hovedafbryderen sættes i (0)OFF stilling.

• Kontroller højtryksslangen mellem apparat og den tilsluttede pistol for korrekt forbindelse.

• PAS PÅ: Sænk ikke apparatet ned i vand for at rengøre det og brug heller ikke vandspuling på det. Brug ikke opløsningsmidler eller skrappe rengøringsmidler.

• Rengørydersidenafmaskinenmedentørklud. > OPBEVARING se g.

• Flytkøretøjetkunvedatgribefatibærehåndtaget placeret på motorhovedet..

• Holdenhedenogtilbehørpåettørt,sikkertsted, utilgængeligt for børn.

UDBEDRING I TILFÆLDE AF

FEJLFUNKTION Apparatet fungerer ikke

• Kontroller spændingen fra strømforsyningen.

• Se efter om der eventuelt er skader på strømkablet. Der er ingen tryk i apparatet

• Rens luften ud af apparatet: Lad pumpen køre uden tilsluttet højtryksslange, indtil vandet yder ud uden bobler fra højtryksåbningen. Tilslut højtryksslangen igen.

• Rens lteret i vandtilslutningsleddet.

• Rens lteret ved tilkoblingen til røret med højt tryk (hvis monteret).

• Kontroller vandforsyningsmængden.

• Se efter om alle tilførselsslanger til pumpen sidder fast og om de eventuelt er tilstoppede. Kraftige trykvibrationer

• Rens højtryksdysen. Brug en nål til at erne snavs fra dysens hul og vask den fra oversiden med rent vand. Pumpen lækker

• Lækage på 10 dråber i minuttet er acceptabel. Hvis lækagen er større, bedes du kontakte et autoriseret serviceværksted. Reservedele

• Med henblik på apparatets sikkerhed bør du altid kun bruge originale reservedele som leveret eller anbefalet af konstruktøren. GARANTIBETINGELSER Alle vore apparater gennemgår omhyggelige afprøvninger før levering og garantien dækker fabrikationsfejl i overensstemmelse med gældende normer. Garantien gælder fra købsdato. Garantien omfatter ikke: Bevægelige slidtagedele. - Gummidele, kulbørster, ltre, og ekstraudstyr, optional tilbehør. - Tilfældigeeller transportskader. Uagtpågivenhed eller forkert håndtering, forkert eller usagkyndig drift og installation af redskabet. Evt. rengøring af nødvendigt tilbehør er ikke omfattet af garantien, tilstoppede dyser og ltre, blokerede på grund af kalkaejringer. Maskinen er kun beregnet til hobbybrug og IKKE TIL PROFESSIONEL ANVENDELSE: garantien dækker ikke for anvendelse udover til privat brug. SKROTNING Som indehaver af et elektrisk eller elektronisk apparat, forbyder loven dig (i overensstemmelse med EU direktivet 2002/96/ EF ad 27, januar 2003) at skrotte dette produkt og dets elektriske/elektroniske udstyr som fast husholdningsaald. Du er derfor forpligtet til at anvende de pågældende indsamlingscentre. Det er også muligt at bortskae produktet direkte hos forhandleren, hvis du køber et nyt produkt, der svarer til det bortskaede produkt.Μετάφραση των πρωτότυπων οδηγιών

Koble en eksibel slange (ikke medlevert) til apparatets vanntilkobling og til vannettet.
