MANUAL DE UTILIZARE Marine 125 Lavor

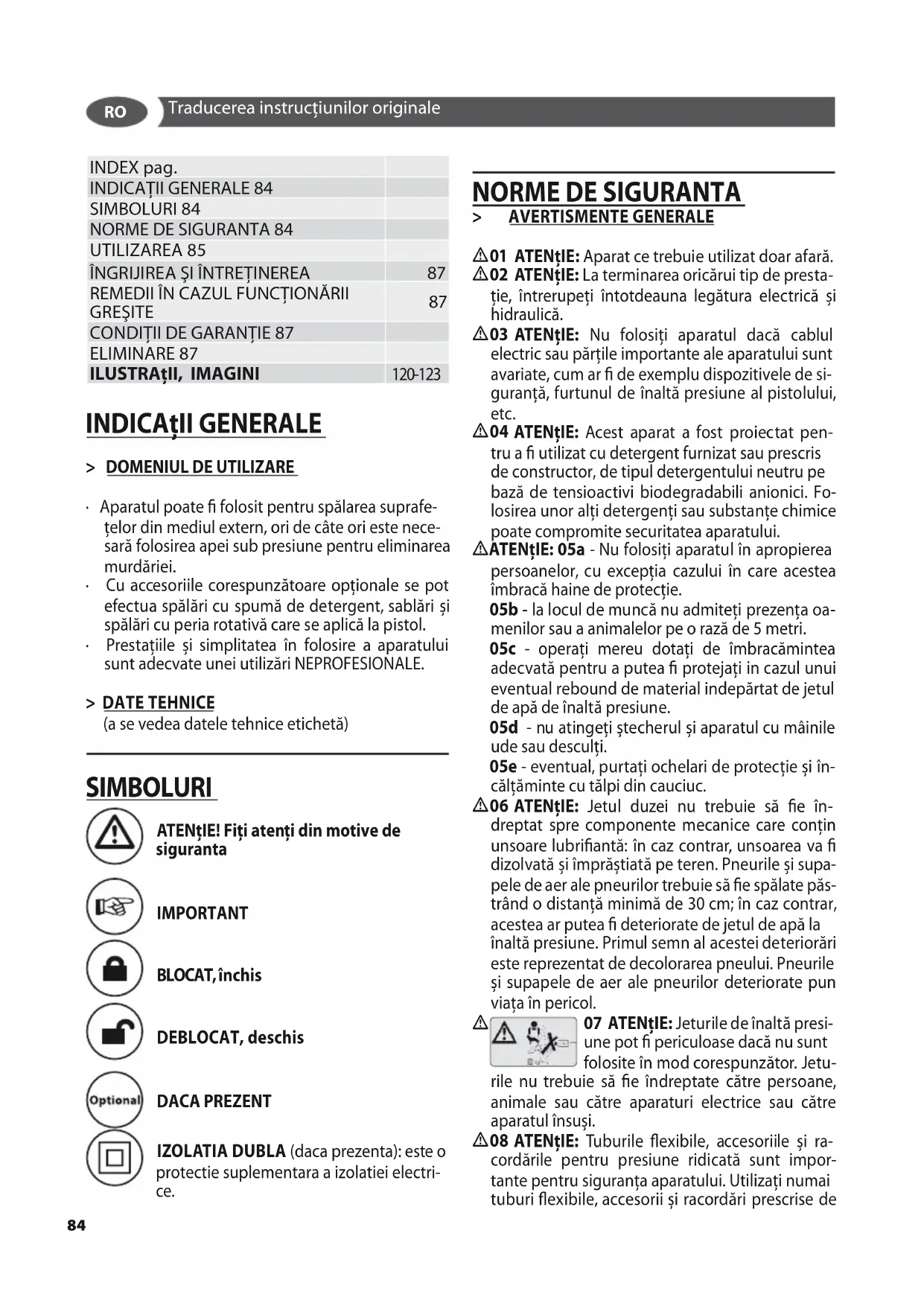

ATENŢIE: citiţi instrucţiunile înainte de folosire. pag. 84

• Aparatul poate folosit pentru spălarea suprafe- ţelor din mediul extern, ori de câte ori este nece- sară folosirea apei sub presiune pentru eliminarea murdăriei.

• Cu accesoriile corespunzătoare opţionale se pot efectua spă lări cu spumă de detergent, sablări şi spălări cu peria rotativă care se aplică la pistol.

• Prestaţiile şi simplitatea în folosire a aparatului sunt adecvate unei utilizări NEPROFESIONALE. > DATE TEHNICE (a se vedea datele tehnice etichetă) SIMBOLURI ATENţIE! Fiţi atenţi din motive de siguranta IMPORTANT BLOCAT, închis DEBLOCAT, deschis DACA PREZENT IZOLATIA DUBLA (daca prezenta): este o protectie suplementara a izolatiei electri- ce.

• 01 ATENţIE: Aparat ce trebuie utilizat doar afară.

• 02 ATENţIE: La terminarea oricărui tip de presta- ţie, întrerupeţi întotdeauna legătura electrică şi hidraulică .

• 03 ATENţIE: Nu folosiţi aparatul dacă cablul electric sau părţile importante ale aparatului sunt avariate, cum ar de exemplu dispozitivele de si- guranţă, furtunul de înaltă presiune al pistolului, etc.

• 04 ATENţIE: Acest aparat a fost proiectat pen- tru a utilizat cu detergent furnizat sau prescris de constructor, de tipul detergentului neutru pe bază de tensioactivi biodegradabili anionici. Fo- losirea unor alţi detergenţi sau substanţe chimice poate compromite securitatea aparatului.

• ATENţIE: 05a - Nu folosiţi aparatul în apropierea persoanelor, cu excepţia cazului în care acestea îmbracă haine de protecţie. 05b - la locul de muncă nu admiteţi prezenţa oa- menilor sau a animalelor pe o rază de 5 metri. 05c - operaţi mereu dotaţi de îmbracămintea adecvată pentru a putea protejaţi in cazul unui eventual rebound de material indepărtat de jetul de apă de înaltă presiune. 05d - nu atingeţi ştecherul şi aparatul cu mâinile ude sau desculţi. 05e - eventual, purtaţi ochelari de protecţie şi în- călţăminte cu tălpi din cauciuc.

• 06 ATENţIE: Jetul duzei nu trebuie să e în- dreptat spre componente mecanice care conţin unsoare lubriantă: în caz contrar, unsoarea va dizolvată şi împrăştiată pe teren. Pneurile şi supa- pele de aer ale pneurilor trebuie să e spălate păs- trând o distanţă minimă de 30 cm; în caz contrar, acestea ar putea deteriorate de jetul de apă la înaltă presiune. Primul semn al acestei deteriorări este reprezentat de decolorarea pneului. Pneurile şi supapele de aer ale pneurilor deteriorate pun viaţa în pericol.

07ATENţIE: Jeturile de înaltă presi- une pot periculoase dacă nu sunt folosite în mod corespunzător. Jetu- rile nu trebuie să e îndreptate către persoane, animale sau către aparaturi electrice sau către aparatul însuşi.

• 08 ATENţIE: Tuburile exibile, accesoriile şi ra- cordările pentru presiune ridicată sunt impor- tante pentru siguranţa aparatului. Utilizaţi numai tuburi exibile, accesorii şi racordări prescrise deRO

constructor (este foarte important să se protejeze integritatea acestor componente evitând folosi- rea lor necorespunzătoare şi ind atenţi a nu le îndoi, lovi sau zgâria).

• 09 ATENţIE: Aparate nedotate cu A.S.S. – Auto- matic Stop System: nu trebuie să rămână în funcţi- une pentru mai mult de 2 minute cu pistolul acţio- nat. Temperatura apei reciclate creşte foarte mult provocând daune grave pompei.

• 10 ATENţIE: Aparate dotate cu A.S.S – Au- tomatic Stop System: se recomandă a nu le lăsa în stand-by pentru mai mult de 5 minuti.

• 11 ATENţIE: Stingeţi complet aparatul (întreru- pătorul general în poziţia (0)OFF) de ecare dată când se lasă nesupravegheat.

• 12 ATENţIE: Fiecare maşină este omologată de producător în condiţiile sale de folosire, de aceea este normal să se găsească picături de apă în inte- riorul său.

• 13 ATENţIE: Fiţi atenţi a nu deteriora cablul elec- tric. Dacă cablul de alimentare a fost avariat, aces- ta va trebui să e înlocuit de către fabricant, de către serviciul de asistenţă tehnică, sau de către personal calicat pentru a evita eventualele peri- cole

• 13b ATENţIE: Cablul de alimentare electrică nu trebuie utilizat pentru a trăgea sau a ridica apara- tul.

• 14 ATENţIE: Maşină cu uid sub presiune. Strân- geţi bine pistolul în mână pentru a preveni forţa de reacţie. Utilizaţi numai duza de înaltă presiune din dotarea maşinii.

• 16 ATENţIE: Produsul nu trebuie folosit de copii sau persoane cu capacităţi zice, senzoriale sau mentale reduse sau fără experienţe şi cunoştinte adecvate, până când nu au fost instruite în mod corespunzător.

• 17 ATENţIE: Copiii, chiar dacă sunt controlaţi, nu trebuie să se joace cu produsul.

• 18 ATENţIE: Nu puneţi în funcţiune compresorul cu jet de apă înainte de a desfăşurat tubul de înaltă presiune.

• 19 ATENţIE: Înfăşuraţi şi desfăşuraţi tubul având grijă să nu cauzaţi râsturnarea compresorului cu jet.

• 20 ATENţIE: Atunci când se înfăşoară sau desfă- şoară tubul, maşina trebuie să e stinsă, iar tubul descărcat de presiune (scoasă din funcţiune).

• 23 ATENţIE: Nu dirijaţi jetul de apă către voi înşi- vă sau către alte persoane pentru a curăţa haine sau încălţăminte.

• 24 ATENţIE: Nu permiteţi ca aparatul să e folo- sit de copii sau de un personal neinstruit.

• XZ ATENţIE: Apa care a trecut prin dispozitivul de reux nu este potabila.

• XX ATENţIE:Deconectaţi aparatul de la reţeaua electrică înainte de a efectua orice intervenţie de întreţinere şi curăţare.

• XY ATENţIE: Prelungitoarele necorespunzătoare pot periculoase.

• XJ ATENţIE: Dacă este utilizat un prelungitor, ştecherul aparatului şi priza prelungitorului tre- buie să e impermeabile la apă, Dispozitive de siguranţă:

ATENţIE: Pistolul este dotat cu un opritor de sigu- ranţă. De ecare dată când se întrerupe folosirea maşinii este important să se acţioneze opritorul de siguranţă pentru a evita pornirile accidentale. - Dispozitive de siguranţă: pistol dotat cu opritor de siguranţă, maşină dotată cu protecţie contra suprasarcinilor electrice (CL. I), pompă dotată cu supapă de by pass sau dispozitiv de oprire. - Butonul de siguranţă al pistolului nu serveşte la blocarea levierului în timpul funcţionării, ci pen- tru a se evita acţionarea sa accidentală.

ATENţIE: Aparatul este dotat cu un dispozitiv de protecție a motorului: dacă se activează, vă rugăm să aşteptați câteva minute sau să scoateți aparatul din priză. Dacă problema persistă sau aparatul nu se mai aprinde, apelați la cel mai apropiat centru de asistență tehnică. > CONDIţIILE PENTRU SIGURANţA STABILITĂţII

• ATENţIE: Aparatul se află în poziţie stabilă, când este amplasată pe o suprafaţă plană.. UTILIZAREA > DOTARE STANDARD a se vedea "Manual de instructiuni specifice" fur- nizate. > INSTRUCţIUNI DE MONTARE a se vedea "Manual de instructiuni specifice" fur- nizate. > INSTALARE vedea fig. > PORNIRE vedeafig.RO

vedea fig. > ALIMENTAREA HIDRICĂ Conectarea hidrică ATENţIE: Aparatul nu este adecvat racor- dării la apa potabilă. Aparatul de curăţare cu jet de apă poate conectat direct la reţeaua publică de distribuţie a apei numai dacă în conducta de alimentare este instalat un dis- pozitiv anti-reux cu golire conform legislaţiei în vi- goare. Asiguraţi-vă că ţeava are cel puţin Ø 13mm şi că este ranforsată.

ATENţIE: Apa care a trecut prin dispozitivul de reux nu este potabila. Aspiraţi numai apă ltrată sau curată. Ro- binetul de prelevare a apei trebuie să garanteze o distribuţie echivalentă cu dublul debitului maxim al pompei. - Debit minim: 15 l/ min. - Temperatura maximă a apei în intrare: 40°C - Presiunea maximă a apei în intrare: 1Mpa Amplasaţi aparatul de curăţare cu jet de apă cât mai aproape posibil de reţeaua hidrică de aprovizionare. Nerespectarea condiţiilor de mai sus provoacă dau- ne mecanice grave pompei, precum şi scoaterea din garanţie. Alimentare de la conducta apei

• Conectaţi o ţeavă exibilă de alimentare (neinclu- să în furnitură) la racordul pentru apă al aparatului şi la alimentarea apei.

• Deschideţi robinetul. Alimentare cu apă dintr-un rezervor deschis

• Deşurubaţi racordul de alimentare cu apă.

• Înşurubaţi ţeava de aspirare cu ltru (neinclusă în furnitură) pe racordul de apă al aparatului.

• Introduceţi ltrul în rezervor.

• Scoateţi aerul din aparat înainte de folosire. - Deşurubaţi ţeava exibilă la înaltă presiune din racordul de înaltă presiune al aparatului. - Porniţi aparatul şi puneţi-l în funcţiune până când apa iese fără bule din racordul de înaltă pre- siune. - Stingeţi aparatul şi reînşurubaţi ţeava exibilă de înaltă presiune. > ALIMENTAREA ELECTRICĂ - Conexarea electrică a aparatului trebuie să e conformă cu norma IEC 60364-1. Înainte de a conexa aparatul, vericaţi dacă da- tele de pe plăcuţa cu caracteristici sunt corespun- zătoare cu cele ale reţelei electrice şi dacă priza este protejată cu un întrerupător magnetotermic diferenţial “SALVAVIAŢĂ” cu o sensibilitate de in- tervenţie mai mică de 0,03 A - 30 ms. - În cazuri de incompatibilitate între priză şi şte- cherul aparatului, puneţi să e înlocuită priza cu alta de tipul corespunzător, de către un personal calicat din punct de vedere profesional. - Nu utilizaţi aparatul în cazul în care temperatura mediului ambiant este sub 0°C, dacă acesta este echipat cu un cablu din PVC (H VV-F).

• XY ATENţIE: Prelungitoarele necorespunzătoare pot periculoase.

• XJ ATENţIE: Dacă este utilizat un prelungitor, ştecherul aparatului şi priza prelungitorului tre- buie să e impermeabile la apă, iar cablul trebuie să aibe dimensiunile indicate în tabelul de mai jos. <16 A <25 A <20 m ø 1,5 mm

10 AWG (dacă este prezentă) Această maşină de spălat cu jet de apă este echi- pată cu A.S.S. (Automatic Stop System), care prevede stingerea aceseia în timpul fazei de by-pass. Pentru a porni maşina este deci necesar ca întrerupătorul să e poziţionat pe (I)“ON”, iar apoi să se apese levierul pistolului; A.S.S. va porni aparatul stingându-l din nou atunci când levierul este eliberat. Se recoman- dă, aşadar, să se introducă siguranţa aată pe levie- rul pistolului de ecare dată când maşina se opreşte, pentru a se evita aprinderile accidentale.

• Pornirile automate ale mașinii fără acţionarea asupra pistolului se datorează unor fenomene cum ar bulele de aer în apă sau altele și nu a unei defecţiuni a produsului.

• Nu lăsaţi mașina în stand by fără supraveghereRO

pentru mai mult de 5 minute. În caz contrar este necesar, pentru protejarea mașinii, să se readu- că întrerupătorul în poziţia (0)“OFF”.

• Vericaţi dacă racordarea furtunului de înaltă presiune cu maș ina și cu pistolul din dotare este corect executată, adică fără pierderi de apă.

ÎNGRIJIREA ȘI ÎNTREŢINEREA

a se vedea fig. Aparatul nu are nevoie de întreţinere.

• XX Deconectaţi aparatul de la reţeaua electrică înainte de a efectua orice intervenţie de întreţine- re şi curăţare.

ATENŢIE: Nu dirijaţi jetul de apă de sus aparatul, nu folositi solventi si detergenti agresivi. Pentru a evita deteriorarea.

• Curatati partea exterioara a aparatului cu o carpa uscata.. > DEPOZITAREA a se vedea fig.

• Mutati aparatul folosindu-va numai de manerul de transport care este pe motor.

• Pastrati aparatul si accesoriile intr-un loc uscat si sigur, la neindemana copiilor., Lăsa la îndemâna copiilor.

Aparatul nu funcţionează

• Controlaţi tensiunea reţelei.

• Identicaţi eventualele daune ale cablului de ali- mentare. Aparatul nu intră sub presiune

• Scoateţi aerul din aparat: puneţi în funcţiune pompa fără ţeava la înaltă presiune, până când apa iese fără bule de la ieşirea de înaltă presiune. Ataşaţi din nou ţeava de înaltă presiune.

• Curăţaţi ltrul din racordul apei.

• Curăţaţi ltrul din racordul tubului de înaltă presi- une (dacă a fost montat)

• Controlaţi cantitatea de alimentare cu apă.

• Vericaţi etanşarea sau eventualele înfundări în toate ţevile de alimentare ale pompei. Oscilaţii puternice ale presiunii

• Curăţaţi duza de înaltă presiune. Cu un ac, scoa- teţi murdăria din oriciul duzei şi spălaţi-o dinspre partea anterioară cu apă. Pompa are scurgeri

• Sunt admise până la 10 picături pe minut. Î n ca- zul scurgerilor mai mari, adresaţi-vă serviciului de asistenţă autorizat. Piese de schimb

Toate aparatele noastre au fost supuse unor testări atente şi sunt acoperite de garanţie pentru defectele de fabricaţie conform legislaţiei în vigoare. Garanţia începe de la data cumpărării. În cazul reparării ma- şinii cu jet de apă sub presiune sau a accesoriilor în timpul perioadei de granţie, este necesar să se ane- xeze o copie a bonului scal. Sunt excluse din garanţie: - Părţile care sunt supu- se unei normale uzuri. - Ţeava de înaltă presiune şi accesorii opţionale. - Daunele accidentale, ca urma- re a transportului, a neglijenţei sau unui tratament necorespunzător, a folosirii şi înstalării incorecte, neconforme cu avertismentele arătate în caietul de instrucţiuni. - Garanţia nu prevede eventuala curăţa- re a componentelor interne. IMPORTANT Defecţiuni precum duze înfundate, uti- laje blocate din cauza reziduurilor de calcar, accesorii deteriorate (ex. tub îndoit) şi/sau utilaje care nu pre- zintă defecte NU SUNT ACOPERITE DE GARANŢIE. Utilajul este destinat exclusiv folosirii de tip hobby şi

NEPROFESIONALE: GARANŢIA NU ACOPERĂ FOLOSI-

REA DIFERITĂ DE CEA PARTICULARĂ. ELIMINARE În calitate de proprietar al unui aparat elec- tric sau electronic, legea (conform Directivei UE 2002/96/CE din 27 ianuarie 2003 cu privi- re la deşeurile rezultate din debarasarea de aparatură electronică şi electrică) vă interzice să vă debarasaţi de acest produs aruncându-l laolaltă cu celelalte deşeuri menajere şi vă obligă să-l duceţi la centrele specializate de colectare. Vă mai puteţi de- barasa de acest produs ducându-l la reprezentanţa rmei noastre şi cumpărând alt produs, echivalent cu cel vechi. Dacă abandonaţi produsul în mediul în- conjurător, periclitaţi atât mediul înconjurător cât şi sănătatea persoanelor. Simbolul din desen reprezintă coşul de gunoi pentru deşeuri menajere. Este interzisă aruncarea produsu- lui în aceste recipiente.TR
