VLP400R - Ventilator DELONGHI - Gratis gebruiksaanwijzing en handleiding

Merk	DeLonghi
Model	VLP400R
Producttype	Ventilator
Beschikbare modellen	Tafel- en staand model
Aantal snelheden	3 (laag, gemiddeld, hoog)
Oscillatiefunctie	Ja, drukknop (tafelmodel) of ingebouwd (staand model)
Timer	Ja, programmeerbaar 1u/2u/4u/8u (op modellen met afstandsbediening)
Afstandsbediening	Op elektronische modellen (IR-ontvanger)
Voeding	Netstroom, 220-240 V ~ 50 Hz (controleer typeplaatje)
Onderhoud	Reinigen met een zachte, droge doek; vermijd brandbare of schurende producten
Veiligheid	Gebruik op een stabiel, horizontaal oppervlak; steek niets in de roosters; uitschakelen voor demontage; alleen binnenshuis gebruiken
Montage	Gedetailleerde instructies in de handleiding voor tafel- en staand model
Reserveonderdelen	Voorrooster, achterrooster, ventilatorblad, bevestigingsmoer, klemring, veiligheidsschroef, enz. (niet apart verkrijgbaar)
Repareerbaarheid	Niet gespecificeerd; reparatie door professional aanbevolen
Conformiteit	EEG-richtlijn 89/336 (elektromagnetische compatibiliteit)
Verticale kantelverstelling	Ja, via scharnier (tafelmodel)
Bedieningstype	Drukknoppen (tafel) of aanraaktoetsen (elektronisch staand model)
Inbegrepen accessoires	Afstandsbediening (op elektronische modellen), voet, buizen, schroeven, moeren
Beoogd gebruik	Alleen binnenshuis

Veelgestelde vragen - VLP400R DELONGHI

Hoe monteer ik de VLP400R ventilator in de tafelversie?

Voor het tafelmodel: schroef de klemring (5) op de motoras (8), monteer het achterrooster (6) met het handvat naar beneden en bevestig het met de klemring. Verwijder de asbescherming, plaats het ventilatorblad (4) en draai de bevestigingsmoer (3) linksom. Monteer het voorrooster (1) op het achterrooster door de haken uit te lijnen en bevestig met de veiligheidsschroef en moer (16). Vergrendel de sluithaken (17).

Hoe monteer ik de VLP400R ventilator in de staande versie?

Voor het staande model: verwijder de vier schroeven van de voet, koppel de stangen A en B (voeten naar beneden) en schroef ze vast. Draai de bevestigingsschroef (13) los, verwijder de hoogteversteller (15), plaats de decoratieve bescherming (17) op de buitenbuis (16). Plaats de klem terug, trek de binnenbuis (14) uit tot de gewenste hoogte en draai vast. Monteer de bedieningskast (12) op de binnenbuis en draai de schroef vast. Volg vervolgens de stappen van het tafelmodel om de roosters en het blad te monteren.

Hoe gebruik ik de oscillatiefunctie?

Om de oscillatie in te schakelen, duw de knop (9) omlaag. Om uit te schakelen, trek de knop omhoog. De ventilator moet aan staan.

Hoe stel ik de timer in op modellen met afstandsbediening?

Terwijl de ventilator draait, druk op de 'TIME'-toets op het bedieningspaneel of de afstandsbediening. Elke druk programmeert de uitschakeling na 1u, 2u, 4u of 8u. Druk op de 'O'-toets om de programmering te annuleren.

Wat te doen als de afstandsbediening niet werkt?

Zorg dat de afstandsbediening gericht is op de IR-ontvanger (21) op de ventilator. Controleer de batterijen en vervang ze indien nodig. Als het probleem aanhoudt, gebruik dan het bedieningspaneel (20) voor de basisfuncties.

Hoe maak ik de ventilator schoon?

Koppel het apparaat los voor het schoonmaken. Gebruik een zachte, droge doek om de oppervlakken af te vegen. Gebruik nooit brandbare of schurende producten. Voor een grondige reiniging kunt u de roosters demonteren volgens de montage-instructies.

Wat zijn de belangrijke veiligheidsvoorschriften?

Controleer of de netspanning overeenkomt met die op het typeplaatje. Sluit het apparaat aan op een geaard stopcontact. Gebruik het alleen binnenshuis, op een stabiel, horizontaal oppervlak. Steek niets door de roosters tijdens gebruik. Koppel los voordat u de roosters demonteert.

Hoe stel ik de verticale kanteling van de ventilator in?

Voor het tafelmodel: gebruik het scharnier (11) bovenop de voet. De ventilator moet uit staan om deze aanpassing uit te voeren. Voor het staande model kan de kanteling worden aangepast via een soortgelijk scharnier (niet gespecificeerd in de handleiding).

Wat te doen als het blad na montage niet vrij draait?

Als het blad tegen de roosterklem schuurt, demonteer en monteer opnieuw volgens de instructies. Zorg dat de bevestigingsmoer (3) goed is vastgedraaid en het blad correct op de motoras is geplaatst.

Waar vind ik reserveonderdelen voor de VLP400R?

Reserveonderdelen (roosters, blad, klemmen, enz.) worden niet direct door de fabrikant verkocht. Neem contact op met DeLonghi-klantenservice of een erkende dealer voor beschikbaarheid. Bewaar de originele verpakking om de ventilator in de winter op te bergen.

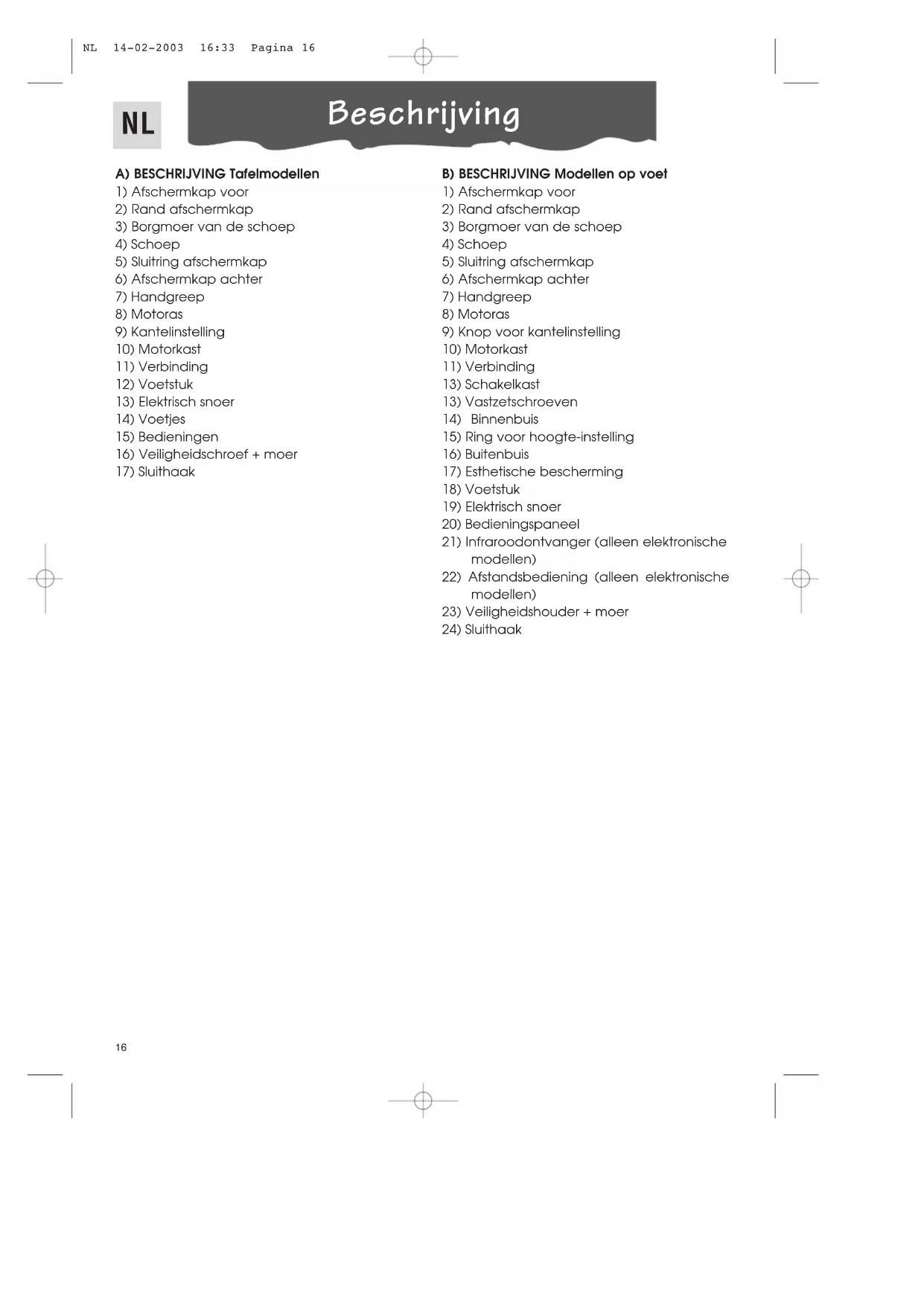

GEBRUIKSAANWIJZING VLP400R DELONGHI

1) Afschemkap voor
2) Rand afschemkap
3) Borgmoer van de schoep
4) Schoep
5) Slitriging afschemkap
6) Afschemkap anschter
7) Handgreep
8) Motoras
9) Kantelinstelling
10) Motorkast
11) Verbinding
12) Voetstuk
13) Elektrisch snoer
14) Voetjes
15) Bedieningen
16) Veiligheidschroef + moer
17) Sluithaak

B) BESCHRIJVING Modellen op voet

1) Afschemkap voor
2) Rand afschemkap
3) Borgmoer van de schoep
4) Schoep
5) Sluitring afschemkap
6) Afschemkap anschter
7) Handgreep
8)Motoras
9) Knop voor kantelinstelling
10) Motorkast
11) Verbinding
13) Schakelkast
13) Vastzetschroeven
14) Binnenbuis
15) Ring voor hoogte-instelling
16) Buitenbuis
17) Esthetische bescherming
18) Voetstuk
19) Elektrisch snoer
20) Bedieningspaneel
21) Infraroodontvanger (alleen elektronische modellen)
22) Afstandsbediening (alleen elektronische modellen)
23) Veiligheidshooder + moer
24) Sluithaak

Montage- Werking

A1) MONTAGE TAFELMODELLEN

• Schroef de sluitring van de afschemkap (5) los van de motoras (8)
• Monteer de achefterste afterschermkap (6) op de motoras (8) met de handgreep (7) waar boven gericht en let erop dat de gaten in het midden van de afterschermkap overeenkomen met de pennen die uit de voorkant van de motor steken.
• Bevestig de achefterste afterschermkap (6) door de sluitring (5) stevig vast te draaien.
  V erwijder de schroefdraadbescherming van de motoras (8), steek de schoep (4) op de motoras en zet hem vast door de borgmoer van de schoep (3) linksom te draajien.
• Probeer de schoep met de hand te draaien. Waak erover dat er geen wrijving isCUSSEN de schoep en de sluitring van de afschemkap (5).De schoep moet vrij ronddraaien, anders de montagevoorschriften van in het begin herhalen.
• Monteer de Voorste afschemkap (1) op de awhile afschemkap (6), door hem in de houder aangeduid op fig. 1 te bren-gen. Zorg ervoor dat beiden gaten in de randen van de afschemkappen (2) overeenkomen en zet ze vast met de veiligheidsschroef en de moer (16) (fig. 2). Blokkeer verrolgens de afschemkappen met behulp van de sluithaken (17).

B1)MONTAGE MODELLEN OP VOET

• De vier schroeven van de voet verwijden. De staven A en B (fig. 3) met de voetjes waar onder verbinden en de 4 gaten aanwezig op de staven doen overeenkomen met de gaten in de onderste buis. Vastzetten met de vier schroeven.
• De vastzetschroef (13) losdraien, de ring voor de hoogte-instelling (15) verwijderen, de esthetische bescherming (17) aanbren-gen op de buitenbuis (16) en goed aanduwen. De ring voor de hoogte-instelling (15) terugplaatsen, de binnenbuis (14) uittrekken tot de gewenste hoogte werk bereikt en de hoogte vastzetten door dering (15) goed vast te draieren.
• Monteer de schakelkast (12) op de binnenbuis en draci de vastzetschroef (13) vast.
  Voor de volgende montages, de aanwij- zingen van voorgaande paragraaf B in bezelfde volgorde naleven.

Steek de stekker in een wandcontactdoos. De ventilator wordt ingeschakeld door op een willekeurige knop te drukken. Kies de gewenste snelheid door op de relatieve knappen te drukken. Om het apparaat uit te schakelen, op de knop "O" drukken. Voor de "kantelbeweging", op de knop van de kantelinstelling (9) drukken; indien de "vaste" positie gewenst is, de knop van de kantelinstelling (9) maar boven trekken. De verticale hellinggraad van de ventilatie kan geregeld worden met de verbinding (11) onderaan de voet. Doe dit alleen wonneer de ventilator uitgeschakeld is.

C1) WERKING MODELLEN OP VOET MODEL ZONDER AFSTANDSBEDIERING

Voor de werkung, gelieve de aanwijzingen te raadplegen van paragraaf C "Werking tafelmodellen"

MODELLEN MET AFSTANDSBEDIENING WERKING VANAF BEDIENINGSPANEEL (20)

Steek de stekker in een wandcontactdoos en zet de ventilator aan door te drukken op de knop "SPEED".

Het apparaat start op de gemiddelde slelheid "M" en schakelt na 3 seconden automatisch over op de minimale slelheid "L". Telkens wonneer daarna op de knop "SPEED" wordt gedrukt, wordt de slelheid van de ventilator gewijzigd van minimum (L) maar medium (M) maar maximum (H).

Om het apparaat uit te zetten, druk op de knop "O".

WERKING VAN DE TIMER

Wanner de ventilator draait, op de knop "TIME" drukken. Telkens wanner op de knop "TIME" wordt gedrukt. wordt de gewenste uitschakeltijd ingesteld (1u/2u/4u/8u)

Opmerking: wonneer wordt gedrukt op de knop "O", wordt elke eeder ingestelde uitschakeltijd geannuleerd.

GEBRUK VAN DE AFSTANDSBEDIENING (22)

Alle hierboven beschreiben functies{kunnen ook ingesteld worden met de afstandsbedieening.

Voor het gebruik van de afstandsbediening,\ deze waar de ontvanger (21)RCTen.

Belangrijke

D) BELANGRIJKE WAARSCHUWINGEN

• Controller of de netspanning bij u thus overeenkomt met de netspanning aangegeven op hetplaatje op het apparatus.
• Koppel de ventilator alleen aan een wandcontactdoos voorzien van een aardleiding.
• Gebruik de ventilator alleen binnenshuis: regen en water zijn gevaarlijk in aanwezigheid van elektricitieit.
• Laat de ventilator alleen draaien op een horizontale en stabiele ondergrond, om te voorkomen dat hij omkantelt.
• Steek geen voorwerpen door de afterschermkap wonneer de ventilator draait.
• T rek de stekker uit het stopcontact alvorens de afterschemkap te demonteren.
  Voor de modellen met afstandsbediening, de batterijen afdanken overeenkomstig de normen geldig in uw land.

E) ONDERHOUD

• Het is raadzaam de verpakking van uw ventilator Niet weg te gooien: u kunt deze in de winterperiode gebruiken om de ventilator makkelijker op te bergen.
• Gebruik een zachte en droge doek om de ventilator schoon te make.
• Gebruik geen schoonmaakproducten, schurende producten of solventen.

Dit apparaat is vervaardigd in overeenstemming met de radiostoringseisen van de EEG-richtlijn 89/336.
De fabrikant stelt zich in geen enkel opzicht aansprakelijk voor ongelukken veroorzaakt door het Niet in acheft nemen van de gebruiksaanwijzingen, een verkeerd gebruik of nalatigheid.
