VLP400R - Ventilateur DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Marque	DeLonghi
Modèle	VLP400R
Type de produit	Ventilateur
Modèles disponibles	De table et sur pied
Nombre de vitesses	3 (basse, moyenne, haute)
Fonction oscillation	Oui, bouton poussoir (modèle table) ou intégrée (modèle sur pied)
Minuterie	Oui, programmable 1h/2h/4h/8h (sur modèles avec télécommande)
Télécommande	Sur modèles électroniques (récepteur IR)
Alimentation	Secteur, 220-240 V ~ 50 Hz (vérifier plaque signalétique)
Entretien	Nettoyer avec un linge doux et sec ; éviter produits inflammables ou abrasifs
Sécurité	Utiliser sur surface stable et horizontale ; ne rien introduire dans les grilles ; débrancher avant démontage ; usage intérieur uniquement
Assemblage	Instructions détaillées dans la notice pour modèles table et pied
Pièces détachées	Grille avant, grille arrière, hélice, écrou de fixation, collier de serrage, vis de sécurité, etc. (non vendues séparément)
Réparabilité	Non spécifiée ; réparation par professionnel recommandée
Conformité	Directive CEE/89/336 (compatibilité électromagnétique)
Réglage inclinaison verticale	Oui, via articulation (modèle table)
Type de commande	Boutons poussoirs (table) ou touches tactiles (pied électronique)
Accessoires inclus	Télécommande (sur modèles électroniques), base, tubes, vis, écrous
Utilisation prévue	Intérieur uniquement

FOIRE AUX QUESTIONS - VLP400R DELONGHI

Comment assembler le ventilateur VLP400R en version table ?

Pour le modèle table, vissez le collier de serrage (5) sur l'axe moteur (8), montez la grille arrière (6) avec la poignée vers le bas, fixez-la avec le collier. Retirez la protection de l'axe, placez l'hélice (4) et vissez l'écrou de fixation (3) dans le sens antihoraire. Montez la grille avant (1) sur la grille arrière en alignant les crochets et fixez avec la vis de sécurité et l'écrou (16). Bloquez les crochets de fermeture (17).

Comment assembler le ventilateur VLP400R en version sur pied ?

Pour le modèle sur pied, retirez les quatre vis de la base, accouplez les barres A et B (pieds vers le bas) et vissez. Desserrez la vis de fixation (13), retirez le collier de réglage de hauteur (15), emboîtez la protection esthétique (17) sur le tube extérieur (16). Remettez le collier, sortez le tube intérieur (14) à la hauteur désirée et serrez. Montez la boîte de commandes (12) sur le tube interne et serrez la vis. Suivez ensuite les étapes du modèle table pour monter les grilles et l'hélice.

Comment utiliser la fonction oscillation ?

Pour activer l'oscillation, poussez le bouton (9) vers le bas. Pour la désactiver, tirez le bouton vers le haut. Le ventilateur doit être en marche.

Comment régler la minuterie sur les modèles avec télécommande ?

Le ventilateur étant en marche, appuyez sur la touche 'TIME' du panneau de commande ou de la télécommande. Chaque pression permet de programmer l'arrêt après 1h, 2h, 4h ou 8h. Appuyer sur la touche 'O' annule toute programmation.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous d'orienter la télécommande vers le récepteur IR (21) situé sur le ventilateur. Vérifiez les piles et remplacez-les si nécessaire. Si le problème persiste, utilisez le panneau de commande (20) pour les fonctions de base.

Comment nettoyer le ventilateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un linge doux et sec pour essuyer les surfaces. N'utilisez jamais de produits inflammables ou abrasifs. Pour un nettoyage en profondeur, vous pouvez démonter les grilles selon les instructions d'assemblage.

Quelles sont les consignes de sécurité importantes ?

Vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique. Branchez l'appareil sur une prise avec mise à la terre. Utilisez-le uniquement à l'intérieur, sur une surface stable et horizontale. Ne rien introduire à travers les grilles pendant le fonctionnement. Débranchez-le avant de démonter les grilles.

Comment régler l'inclinaison verticale du ventilateur ?

Pour le modèle de table, agissez sur l'articulation (11) au sommet de la base. Le ventilateur doit être arrêté pour effectuer ce réglage. Pour le modèle sur pied, l'inclinaison peut être ajustée via l'articulation similaire (non spécifiée dans la notice).

Que faire si l'hélice ne tourne pas librement après assemblage ?

Si l'hélice frotte contre le collier de la grille, démontez et remontez en suivant attentivement les instructions. Assurez-vous que l'écrou de fixation (3) est bien vissé et que l'hélice est correctement placée sur l'axe moteur.

Où trouver les pièces détachées pour le VLP400R ?

Les pièces détachées (grilles, hélice, colliers, etc.) ne sont pas vendues directement par le fabricant. Contactez le service après-vente DeLonghi ou un revendeur agréé pour connaître la disponibilité. Conservez l'emballage d'origine pour ranger le ventilateur en hiver.

MODE D'EMPLOI VLP400R DELONGHI

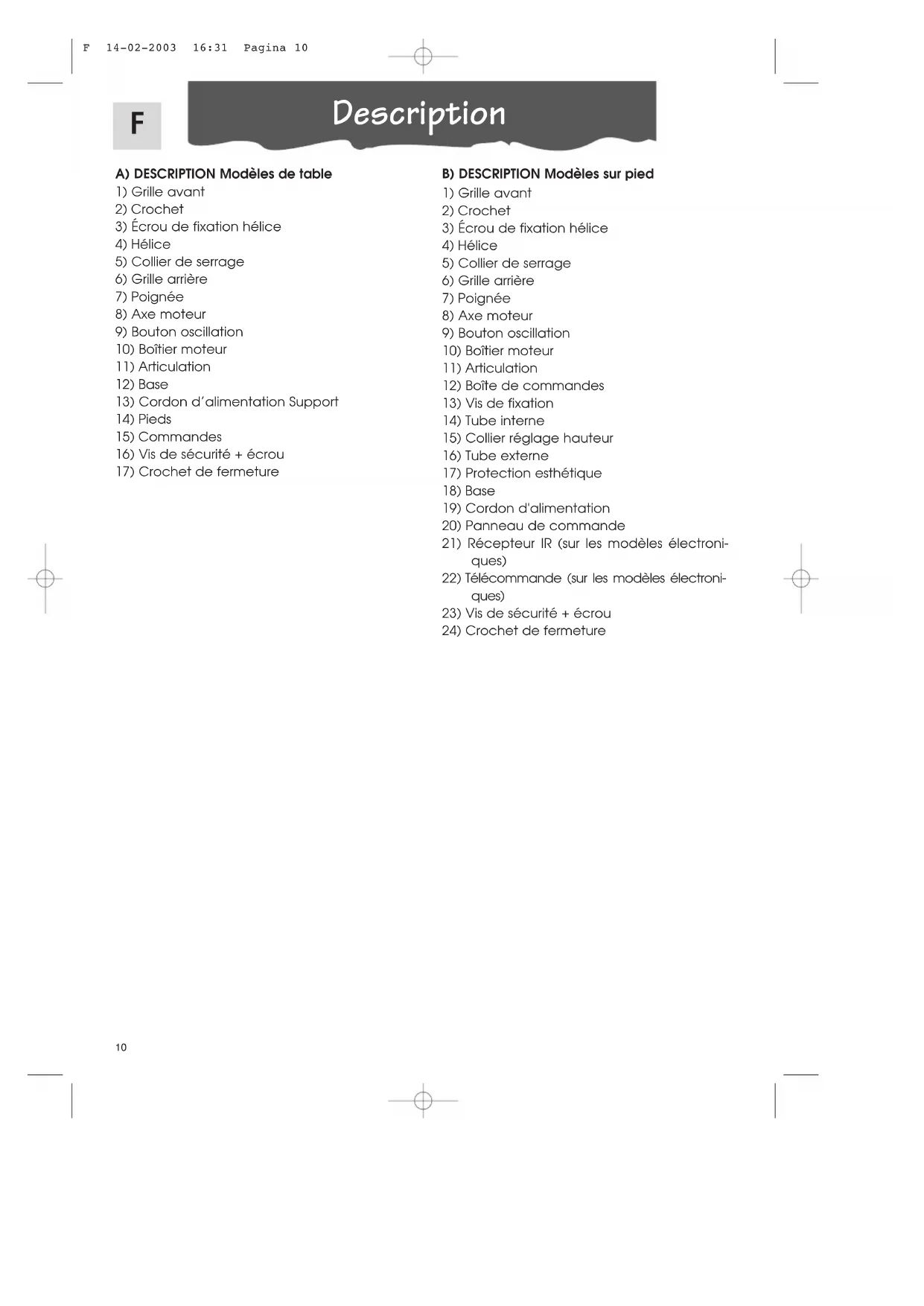

A) DESCRIPTION Modèle de table

1)Grille avant
2) Crochet
3) Écrou de fixation hélice
4) Hélice
5) Collier de serrage
6)Grille arriere
7) Poignée
8) Axe moteur
9) Bouton oscillation
10) Boitier moteur
11) Articulation
12) Base
13) Cordon d'alimentation Support
14) Pieds
15) Commandes
16)Vis de sécurité ^+ ecrou
17) Crochet de fermetre

B) DESCRIPTION Modèles sur pied

1)Grille avant
2) Crochet
3) Écrou de fixation hélice
4) Hélice
5) Collier de serrage
6)Grille arriere
7) Poignée
8) Axe moteur
9) Bouton oscillation
10) Boftier moteur
11) Articulation
12) Boite de commandes
13) Vis de fixation
14) Tube interne
15) Collier réglage hauteur
16) Tube externe
17) Protection esthétique
18) Base
19) Cordon d'alimentation
20) Panneau de commande
21) Récepteur IR (sur les modèles électroniques)
22) Télecommande (sur les modèles électroniques)
23) Vis de sécurité + écrou
24) Crochet de fermeture

Assemblage - fonctionnement

A1) ASSEMBLAGE MODELES DE TABLE

• Dévisser le collier (5) qui fixe la grille sur l'axe moteur (8)
• M onter la grille arriere (6) sur l'axe moteur (8) la poignee (7) tournee vers le bas et faire coincider les trouss au centre de la grille avec les taquets sur la face avant du moteur.
  Fixer la grille arrriere (6) et visser le collier (5) à bloc.
  Retirer de I'axe moteur la protection fillet, placer l'helicice (4) sur I'axe moteur (8) et visser I'écrou de fixation de I'helicice (3) en sens inverse des aiguilles d'une montre.
• Essayer la rotation de l'hélice à la main. S'assurer qu'il n'y a pas de froffrement contre le collier qui fixe la grille (5). Si l'hélice ne tourne pas librement, repeter les opérations depuis le début.
• Monter la grille avant (1) sur la grille arrière (6) et la positionner sur le support prévu (fig. 1). Faire coincider les deux trous des deux crochets (2) des grilles et fixer avec la vis de sécurité et l'écrou (16) (fig. 2). Bloquer les grilles avec les crochets de fermeture prévus (17).

B1) ASSEMBLAGE MODELES SUR PIED

• Retirer les quatre vis de la base. Accoupler les barres A et B (fig. 3) les pieds tournés vers le bas. Faire coïncider les 4 trous sur les barres avec ceux du tube inférieur et serrer les quatre vis à bloc.
• Desserrer la vis de fixation (13), retirer le collier de réglage de la hauteur (15) et emboiter la protection esthétique (17) sur le tube extérieur (16) en poussant à fond. Remettre le collier de réglage hauteur (15) et sortir le tube interieur (14) jusqu'à atteindre la hauteur désirée puis fixer la hauteur en serrant le collier (15) à bloc.
• Monter la boite de commandes (12) sur le tube interne et serrer la vis de fixation (13)
  Pour les opérations suivantes, suive les instructions du paragraphe B dans le même ordre.

C) FONCTIONNEMENT MODELES DE TABLE

Après avoir branché l'appareil, appuyer sur une des touches de ventilation pour le faire demarrer. Choisir la vitesse désirée en appuyant sur la touche correspondante. Pour arreter l'appareil, appuyer sur la touche "O". Pour la fonction 'oscillation', pousser le bouton (9) ; pour la fonction "fixe", tirer le bouton (9) vers le haut. Pour régler l'inclinaison verticale de la ventilation, agir sur l'articulation (11) au sommet de la base. Pour effectuer cette opération, le ventilateur doit être arrêté.

C1) FONCTIONNEMENT MODELES SUR PIED MODELE SANS TELÉCOMMANDE

Pour le fonctionnement, consulter le paragraphe

C « Fonctionnement modèle de table »

MODELE AVEC TELÉCOMMANDE

FONCTIONNEMENT DEPUIS LE TABLEAU DE COMMANDE (20)

Après avoir branché l'appareil, appuyer sur la touche "SPEED" pour le faire demarrer.

L'appareil démarre à la vitesse moyenne "M" et passes automatiquement, au bout de 3 secondes, à la vitesse min. "L". ÀpRES quoi, chaque pression sur la touche "SPEED" modifiera la vitesse de ventilation, en modulant de la plus BASSE (L) à la moyenne (M) et à la plus grande (H).

Pour arrêté l'appareil, appuyer sur la touche "O".

FONCTIONNEMENT DE L'HorLOGE

Le ventilateur étant en marche, appuyer sur la touche "TIME". Chaque pression de la touche "TIME" permet de programmer le temps d'arret désire (1 h/2 h/4 h/8 h).

Remarque: la pression de la touche "O" elimine toute programmation d'arrêt precedente.

UTILISATION DE LA TELÉCOMMANDE (22)

Toutes les fonctions susmentionnées sont possibles également de la télécommande.

Pour utiliser la télécommande, ne pas oublier de l'orienter vers le recepteur (21).

Consignes importantes

• Verifier si le voltage du secteur correspond à celui indiqué sur la plaque signalétique de l'appareil.
• Brancher l'appareil exclusivement sur des prises dotées d'une mise à la terre efficacé.
• Utiliser l'appareil exclusivement à l'intérieur : la pluie et l'eau sont dangereuses en présence d'électricité,
• Pour éviter les risques de renversement, faire fonctionner l'apparil sur une surface horizontal et stable.
• Ne rien introduire à travers la grille pendant que l'appareil tourne.
• Débrancher l'appareil avant de démonter les grilles.
• Pour écouler les piles des modèles avec télécommande, respectez les normes en viqueur dans votre pays!

E)ENTRETIEN

• Ne pas jeter pas l'emballage. Il sera utile l'hiver pour y ranger le ventilateur démonté et fera gagner de la place.
• Pour le nettoyage, utiliser un linge doux et sec.
• Éviter les produits inflammables et abrasifs.

Cet apparéil est conforme à la directive CEE/89/336 antiparasitage.
Le Fabricant décline toute responsabilité dans le cas d'accidents causés par l'inobservation de la notice, usage impropre ou néligence de la part de l'utilisateur.
