GEBRUIKSAANWIJZING VL300 DELONGHI

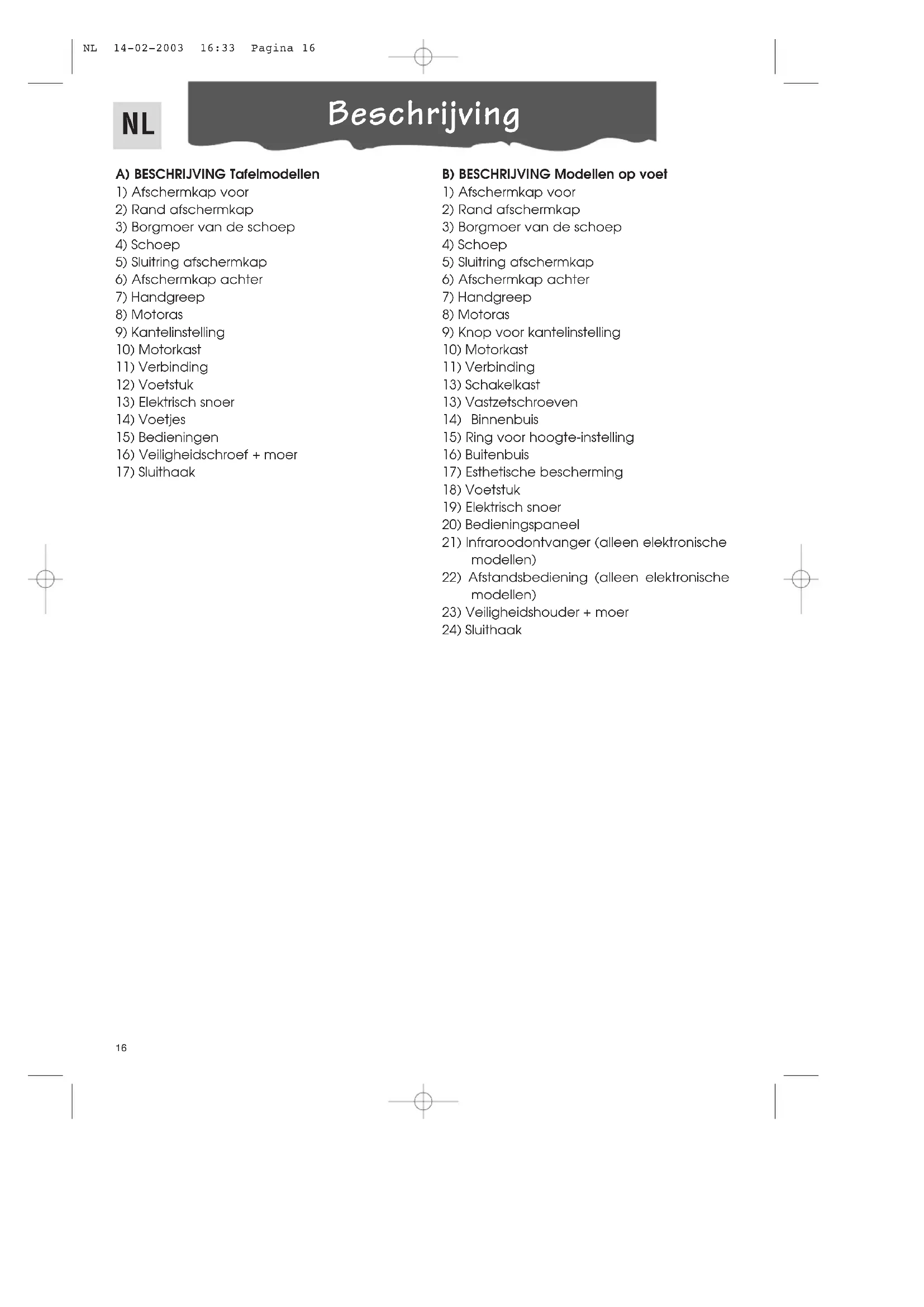

1) Afschemkap voor
2) Rand afschemkap
3) Borgmoer van de schoep
4) Schoep
5) Sluitring afschemkap
6) Afschemkap acheter
7) Handgreep
8)Motoras
9) Kantelinstelling
10) Motorkast
11) Verbinding
12) Voetstuk
13) Elektrisch snoer
14)Voetjes
15) Bedieningen
16) Veiligheidschroef + moer
17) Sluithaak

B) BESCHRIJVING Modellen op voet

1) Afschemkap voor
2) Rand afschemkap
3) Borgmoer van de schoep
4) Schoep
5) Sluitring afschemkap
6) Afschemkap anschter
7) Handgreep
8) Motoras
9) Knop voor kantelinstelling
10) Motorkast
11) Verbinding
13) Schakelkast
13)Vastzetschroeven
14) Binnenbuis
15) Ring voor hoogte-instelling
16) Buitenbuis
17) Esthetische bescherming
18) Voetstuk
19) Elektrisch snoer
20) Bedieningspaneel
21) Infraroodontvanger (alleen elektronische modellen)
22) Afstandsbediening (alleen elektronische modellen)
23) Veiligheidshoender ^+ moer
24) Sluithaak

Montage- Werking

A1) MONTAGE TAFELMODELLEN

Schroef de sluitring van de afschemkap (5) los van de motoras (8)
- Monteer de achefterste afterschermkap (6) op de motoras (8) met de handgreep (7) maar boven gericht en let erop dat de gaten in het midden van de afterschermkap overeenkomen met de pennen die uit de voorkant van de motor steken.
- Bevestig de achefterste afterschermkap (6) door de sluitring (5) stevig vast te draaien.
V erwijder de schroefdraadbescherming van de motoras (8), steek de schoep (4) op de motoras en zet hem vast door de borgmoer van de schoep (3) linksom te draajen.
- Probeer de schoep met de hand te draaien. Waak erover dat er geen wrijving isCUSSEN de schoep en de sluitring van de afschemkap (5).De schoep moet vrij ronddraaien, anders de montagevoorschriften van in het begin herhalen.
- Monteer de Voorste afschemkap (1) op de awhile afschemkap (6), door hem in de houder aangeduid op fig. 1 te bren-gen. Zorg ervoor dat beiden gaten in de randen van de afschemkappen (2) overeenkommen en zet ze vast met de veiligheidsschroef en de moer (16) (fig. 2). Blokveer verwolgens de afschemkappen met behulp van de sluithaken (17).

B1)MONTAGE MODELLEN OP VOET

• De vier schroeven van de voet verwijden. De staven A en B (fig. 3) met de voetjes maar onder verbinden en de 4 gaten aanwezig op de staven doen overeenkomen met de gaten in de onderste buis. Vastzetten met de vier schroeven.
• De vastzetschroef (13) losdraiien, de ring voor de hoogte-instelling (15) verwijderen, de esthetische bescherming (17) aanbren-gen op de buitenbuis (16) en goed aanduwen. De ring voor de hoogte-instelling (15) terugplaatsen, de binnenbuis (14) uiftrekken tot de gewenste hoogte werk bereikt en de hoogte vastzetten door dering (15) goed vast te draaien.
• Monteer de schakelkast (12) op de binnenbuis en draci de vastzetschroef (13) vast.
  Voor de volgende montages, de aanwij-zingen van voorgaande paragraaf B in bezelfde volgorde naleven.

Steek de stekker in een wandcontactdoos. De ventilator wordt ingeschakeld door op een willekeurige knop te drukken. Kies de gewenste snelheid door op de relatieve knappen te drukken. Om het apparaat uit te schakelen, op de knop "O" drukken. Voor de "kantelbeweging", op de knop van de kantelinstelling (9) drukken; indien de "vaste" positie gewenst is, de knop van de kantelinstelling (9) maar boven trekken. De verticale hellinggraad van de ventilatie kan geregeld worden met de verbinding (11) onderaan de voet. Doe dit alleen wonneer de ventilator uittgeschakeld is.

C1) WERKING MODELLEN OP VOET MODEL ZONDER AFSTANDSBEDIERING

Voor de werkung, gelieve de aanwijzingen te raadplegen van paragraaf C "Werking tafelmodellen"

MODELLEN MET AFSTANDSBEDIENING WERKING VANAF BEDIENINGSPANEEL (20)

Steek de stekker in een wandcontactdoos en zet de ventilator aan door te drukken op de knop "SPEED".

Het apparaat start op de gemiddelde snelheid "M" en schakelt na 3 seconden automatisch over op de minimale snelheid "L". Telkens wanneer daarna op de knop "SPEED" wordt gedrukt, wordt de snelheid van de ventilator gewijzigd van minimum (L) maar medium (M) maar maximum (H).

Om het apparaat uit te zetten, druk op de knop "O".

WERKING VAN DE TIMER

Wanner de ventilator draait, op de knop "TIME" drukken. Telkens wanner op de knop "TIME" wordt gedrukt. wordt de gewenste uitschakeltijd ingesteld (1u/2u/4u/8u)

Opmerking: wonneer wordt gedrukt op de knop 0^ ,wordt elke ereder ingestelde uitschakeltijd geannuleerd.

GEBRUK VAN DE AFSTANDSBEDIENING (22)

Alle hierboven beschreiben functies kunnen ook ingesteld worden met de afstandsbedieening.

Voor het gebruik van de afstandsbediening,\ deze waar de ontvanger (21)RCTen.

Belangrijke

D) BELANGRIJKE WAARSCHUWINGEN

• Controller of de netspanning bij u thus overeenkomt met de netspanning aangegeven op hetplaatje op het apparatus.
• Koppel de ventilator alleen aan een wandcontactdoos voorzien van een aardleiding.
• Gebruik de ventilator alleen binnenshuis: regen en water zijn gevaarlijk in aanwezigheid van elektricitieit.
• Laat de ventilator alleen draaien op een horizontale en stabiele ondergrond, om te voorkomen dat hij omkantelt.
• Steek geen voorwerpen door de afterschemkap wonneer de ventilator draait.
• T rek de stekker uit het stopcontact alvorens de afterschemkap te demonteren.
  Voor de modellen met afstandsbediening, de batterijen afdanken overeenkomstig de normen geldig in uw land.

E) ONDERHOUD

• Het is raadzaam de verpakking van uw ventilator Niet weg te gooien: u kunt deze in de winterperiode gebruiken om de ventilator makkelijker op te bergen.
• Gebruik een zachte en droge doek om de ventilator schoon te make.
• Gebruik geen schoonmaakproducten, schurende producten of solventen.

Dit apparatus is vervaardigd in overeenstemming met de radiostoringseisen van de EEG-richtlijn 89/336.

De fabrikant stelt zich in geen enkel opzicht aansprakelijk voor ongelukken veroorzaakt door het Niet in acheft nemen van de gebruiksaanwijzingen, een verkeerd gebruik of nalatigheid.
