GEBRUIKSAANWIJZING ION Technology Batavus

Batavus ION® handleiding

Batavus B.V.,april 2012 27.132.106

Inhoud

1 Gebruikersinstrumenties 5

1.1 Onderdelen 5
1.2 Batterijpakket opladen 8
1.3 Instructies voor batterijpakket onder bagagedrager.....11

2Vierkant display. 14

2.1 Losmaken en vastzetten 14
2.2 Afstellen 14
2.3 Knuppen en indications 15
2.4 Display inschakelen 15
2.5 Ondersteuning instellen 16
2.6 De vullingsgraad 16
2.7 Menu overzicht 17
2.8 Toelichting Menu-installingen 18
2.9 Weergave opties 21
2.10 Gebruik van andere displays 25

3 Compact display. 26

3.1 Vastzetten en losmaken 26
3.2 Knuppen en indications 26
3.3 Instellingen 27

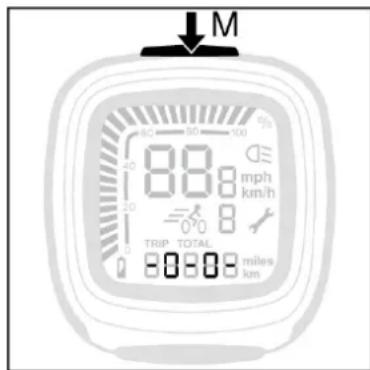

3.4Fiets kalibreren 31
3.5 Startonderbreker 32

4 Actieradius indicatie tabel 33

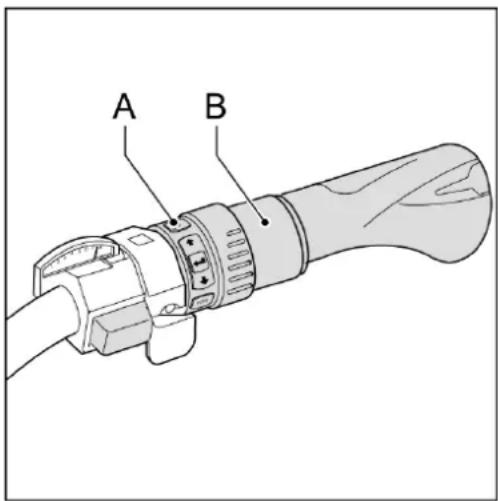

5 Gashendel (optioneel). 35

5.1 Gashendel 35

5.2 Boostfunctie (gebruik tijdens het fietsen) 35

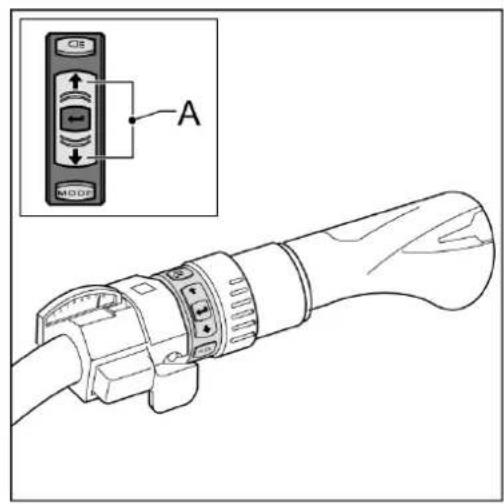

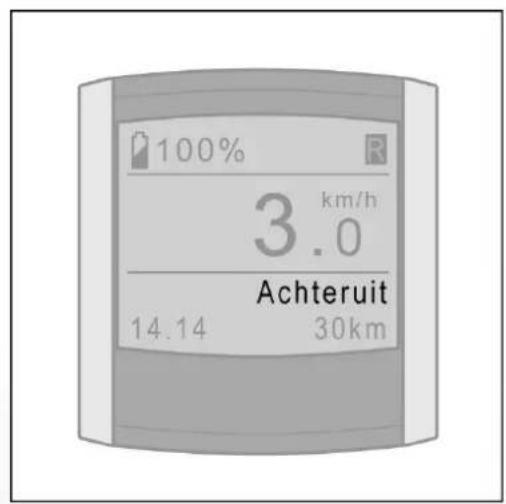

5.3 Parkeerhulp (vooruit en achteruit) 36

6.1 Gewicht en prestaties 37
6.2 Temperatuursgrenzen batterijcellen 37
6.3 Lader gegevens 37

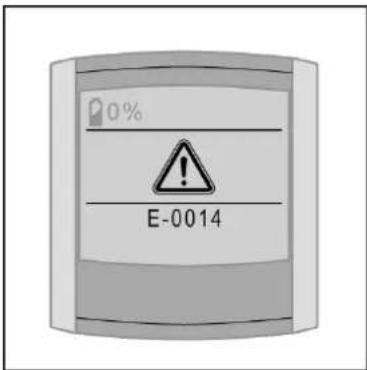

7 Diagnosemeldingen 38

8 Garantiebepalingen en wettelijk eisen 40

1 Gebruikersinstrumenties

1.1 Onderdelen

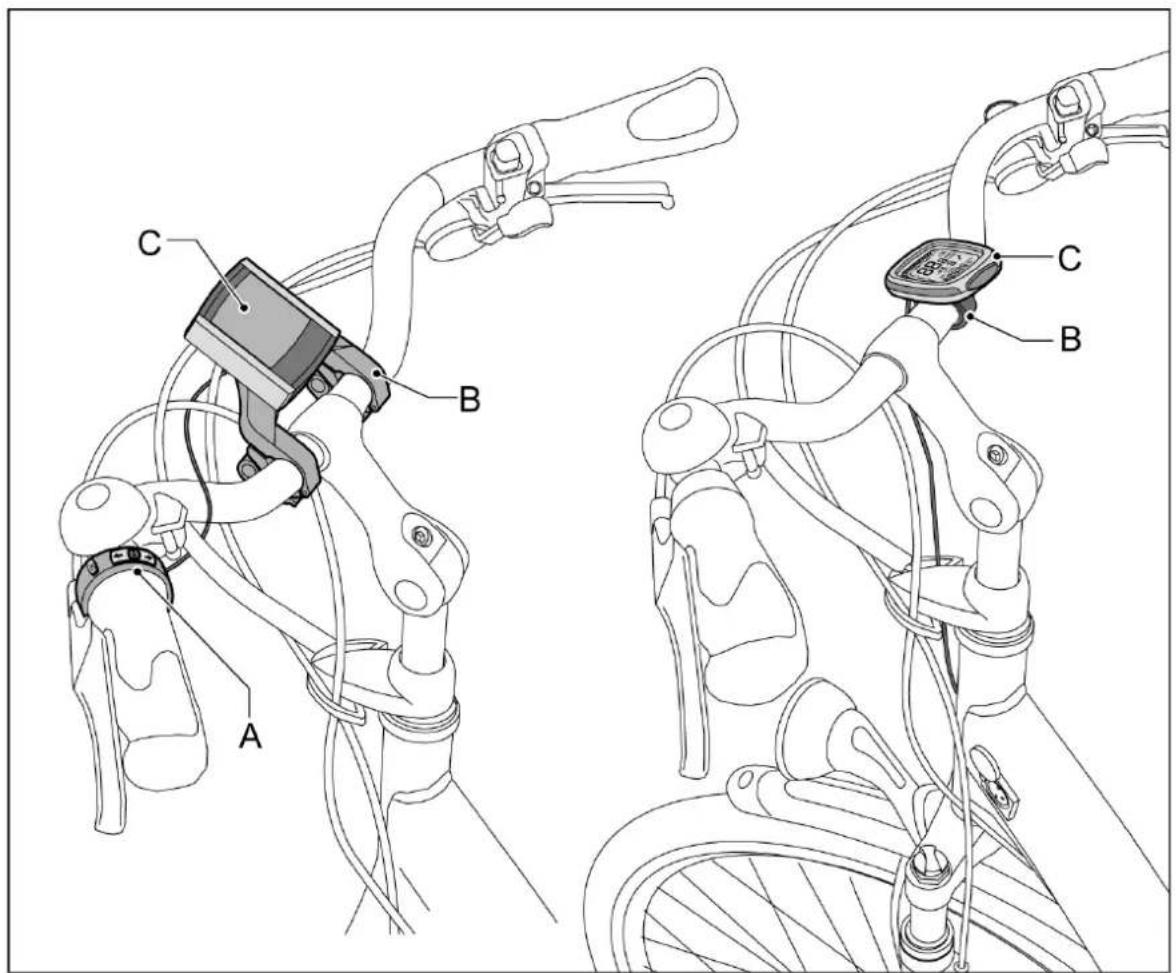

1.1.1 Vierkant display / compact display

A Bedieningsunit
B Displayhouser
C Display

1.1.2 Lader voor batterijpakket in frame

A Oplaadpunt C Lader
B Stekker D Indicatielampje

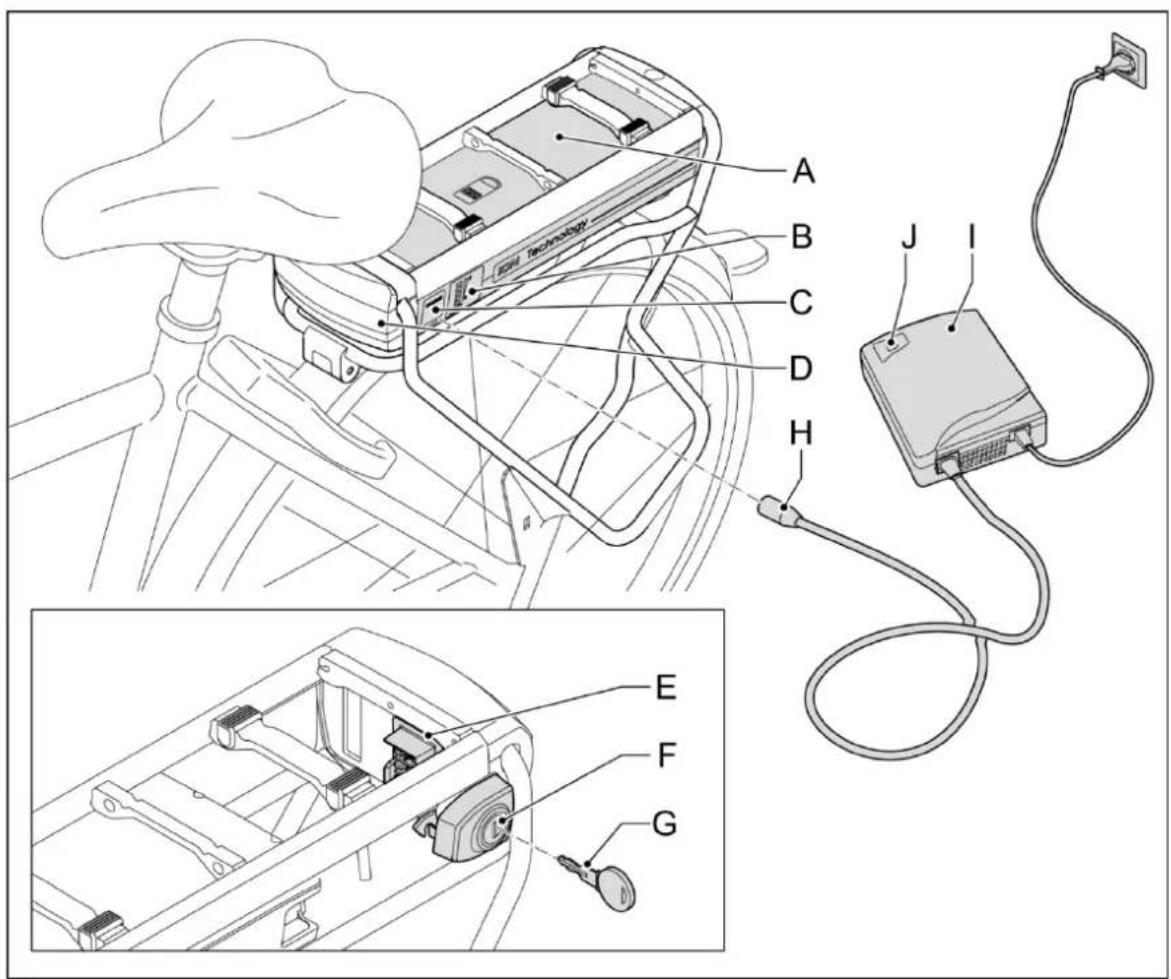

1.1.3 Lader voor batterijpakket onder bagagedrager

A Batterijpakket F Slot
B Weergave vullingsgraad G Sleutel
C Oplaadpunt H Stekker
D Docking station I Lader
E Contactpunt docking station

J Indicatielampje

1.2 Batterijpakket opladen

Iedere batterij loopt na verloop van vrij leeg. Dit proces heet 'zelfontlading'. Wordt de batterij teveel ontladen dan treedt diepteontlading op. Een diepteontlading kan permanente schade aan het batterijpakketveroorzaken. Om dit voorkomen is hetoodzakelijk dat u deze laadinstructie nauwkeurig volgt.

De garantie vervalt als diepteontlading geconstasteerd worden.

1.2.1 Opladen

Sluit de lader aan op het batterijpakket als deze Niet gebruikt worden. Het system zorgt er dan voor dat er automatisch (bij)geladen worden, wonneer dat noodzakelijk is.

Is het nicht möglichk om het batterijpakket aan de lader te lately, dan mag u de lader ook verwijderen na een afgeronde lading. Daarbij is het wel belangrijk dat u minimaal eens per twee maanden de lader aansluit om het batterijpakket bij te laden om te voorkomen dat diepteontlading optreedt.

Sluit de lader aan op de fiets als deze nicht worden gebruikt. Dit verhoogt de levensduur van het batterijpakket.

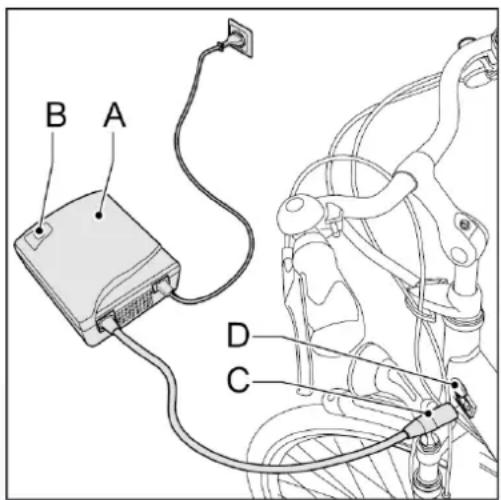

1.2.2 Opladen in frame

1. Controller of het netsnoer goed is aangesloten op de lader (A).
2. Sluit de lader (A) aan op de netspanning. Het groene indicatielampje (B) gaat branden.
3. Sluit de stekker (C) van de lader aan op het contactpunt (D).
4. Verwijder de lader voordat u gaat fietsen.

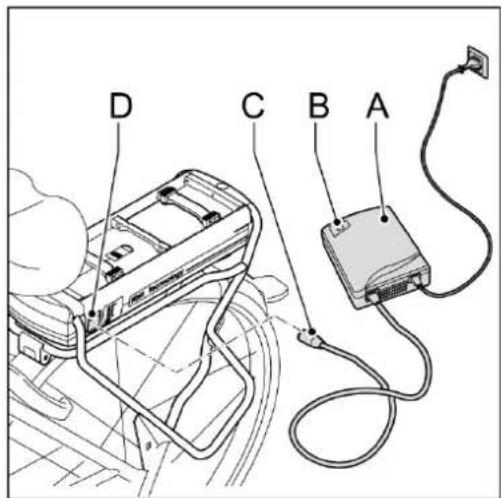

1.2.3 Opladen onder bagagedrager

1. Controller of het netsnoer goed is aangesloten op de lader (A).
2. Sluit de lader (A) aan op de netspanning. Het groene indicatielampje (B) gaat branden.
3. Sluit de stekker (C) van de lader aan op het contactpunt (D).
4. Verwijder de lader voordat u gaat fietsen.

• Het batterijpakket kan zowel in de fiets als waarbuien opgeladen worden.

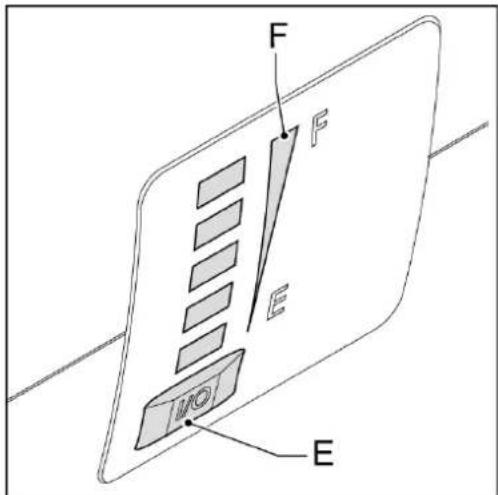

• Druk op de knop (E) om de vullingsgraad (F) van het batterijpakket te controleren als deze nicht is ingeschakeld.

1.2.4 Onregelmatig gebruik of langdurige stalling

Als de E-bike langer dan twee maanden nicht gebruikt worden en het nicht möglichk is om tussentijds bij te laden, moet u eerst het batterijpakket volledig opladen. Na de afgeronde lading kutu de zekering verwijderen. Als de zekering verwijderd is mag het batterijpakket maximaal zes maanden gestald worden zonder tussentijds opladen.Om de zekering te verwijderen adviseren wij u contact op te nemen met uw gecertificierde E-bike dealer.

Het volledig opladen van het batterijpakket duurt 2 tot 3 uuR.
- De laad Kosten peraar op basis van 2500 km/jaar (48 km/week)ংn maximaal € 12,- inclusief maximaal € 6,- voor de stand-by tijd (fiets altijd aan de lader).
Eén volledige lading op basis van een 10 Ah batterij kosten € 0,09.

Lees de onderstaande waarschuwingen goed door. Uw fabrikant is Niet verantwoordelijk voor ongelukken of storingenveroorzaakt door oneigenlijk gebruik van (delen van) de E-bike.

• Laad het batterijpakket.altijd op met de bij de fiets geleverde lader. Gebruik geen andere lader.
• Een batterijpakket dat leeg is en nicht worden opgeladen, kan binnen twee weken een diepteontlading krijgen en hierdoor defect raken. De garantie vervalt in dat geval.
• Sluit de lader Niet aan op de netspanning als de lader nicht gezebruikt worden.
• Ontkoppel de lader van de batterij voordat u gaat fietsen.
• De lader mag nicht nat worden.
• Beschadig de lader nicht.
• Laad het batterijpakket Niet op in de volle zon.
• Laat het batterijpakket Niet vallen, dit kan schade veroorzaken aan de batterij.
• Zorg ervoor dat het batterijpakket binnen de onderstaande temperatuurgrenzen blijven. Dit verlangt de levensduur en verhoegt de prestatie van het batterijpakket. Bovendien werkthet laden of de trapbekrachtiging buiten de temperatuurgrenzenniet.

Status	Minimum [°C]	Maximum [°C]
Tijdens opladen	-10	+45
Tijdens gebruik	-15	+55
Opslag (minstens 80% vullingsgraad)	-10	+35

1.3 Instructies voor batterijpakket onder bagagedrager

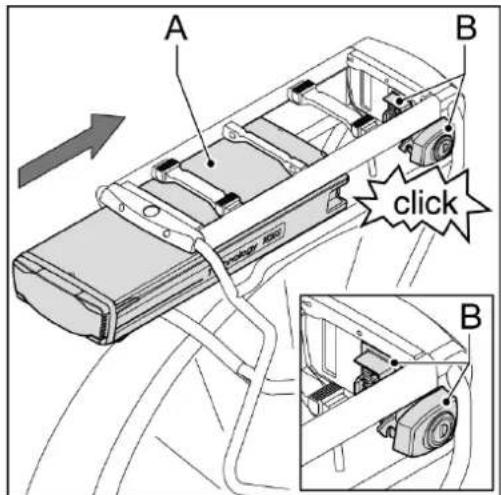

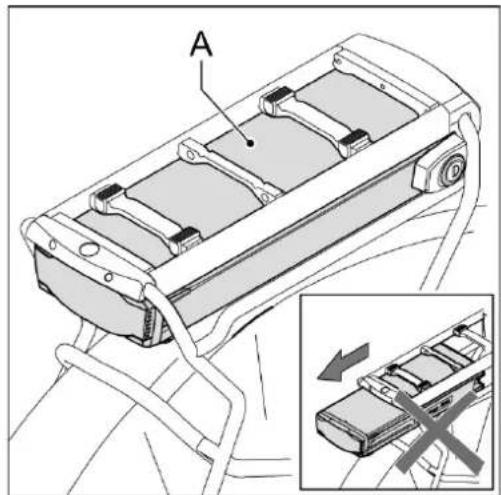

1.3.1 Batterijpakket plaatsen

1. Verwijder de sleutel uit het slot.
2. Duw het batterijpakket (A) voorzichtigonder de bagagedrager langs degeleiding totdat het slot klikt (B).

1. Controller of het batterijpakket (A) goed geplaatst is. Een goed geplaatst batterijpakket kan nicht meer zonder sleutel worden uitgenomen.

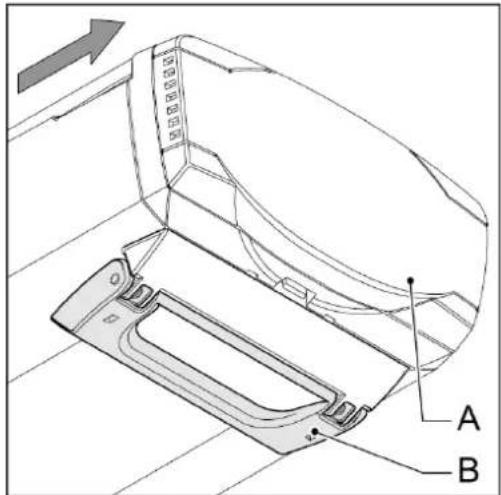

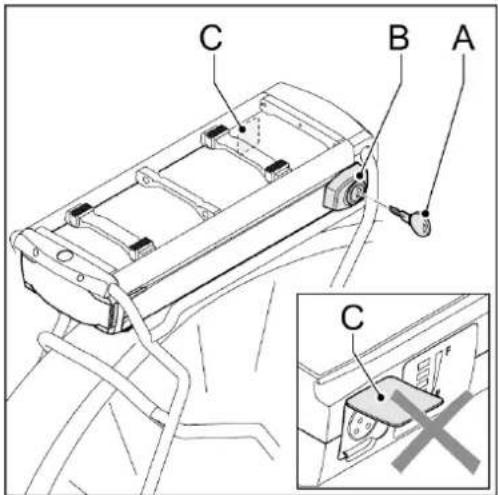

1.3.2 Batterijpakket uitmelen

1. Steek de sleutel (A) in het slot (B) (Deze sleutel is gelijk aan de sleutel van het fietsslot).
2. Zorg ervoor dat het klepje (C) van de laadplug zich zit.

1. Neem het batterijpakket (A)uit de bagagedrager met behulp van de hendel (B) aan de onderkant van het batterijpakket.

• Neem het batterijpakket algijduit met twee handen om hetvallen van het batterijpakket tevoorkomen.
• Neem het batterijpakket uit de bagagedrager wanner u defiets met de auto vervoert.

1.3.3 Beveiling

Het batterijpakket is uitsluitend te gebruiken op de fiets(en) waarop deze is geinstalleerd. Een code in de software zorgt ervoor dat deze op een andere fiets onbruikbaar is, dat wil zaggen geen trapbekrachtiging levert (diefstalbeveiliging). U(Int in veel gefallen wel een tweede batterijpakket voor uw E-bike aanschaffen. Neem hiervoort contact op met uw dealer.

1.3.4 Trapbekrantigng

U schakelt het system in door op de verlichtingsknop of het pijtje maar boven te drukken. Wanner de E-bike Niet in gebruik is, zal de trapbekrachtiging en verlichting na vijf minutes automatisch uitgeschakeld worden. Vijfminauten later za het display automatisch in de slaapmodus raken en geen weergaveeervertonen.

Om het display uit de slaapmodus te krijgen dient op de verlichtingsknop of het pijltje maar boven te worden gedrukt. Het display raakt ook uit de slaapmodus indien de fiets in beweging komt.

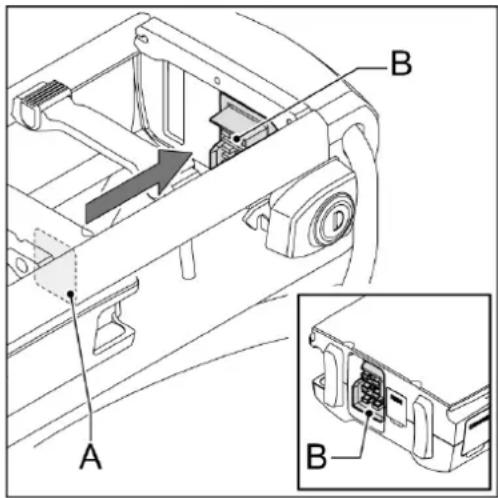

1.3.5 Diagnosemelding

Als alle LED's knipperen, controller dan erst of het batterijpakket (A) goed is aangesloten op de docking station (B).

Als de LED's blijven knipperen, neem dan contact op met uw dealer.

1.3.6 Verlichting

De verlichting (zowel voor alsijken) worden gevoed door het batterijpakket en werkt dus uitsluitend wanner het batterijpakket in de E-bike geplaatst is. Bij een leeg batterijpakket werkt de motor als een dynamo. Het hinterlicht is bevestigd op het batterijpakket.

Bij eventuele verranging van hetijkenlicht adviseren we u contact op te nemen met uw gecertificierde E-bike dealer.

2 Vierkant display

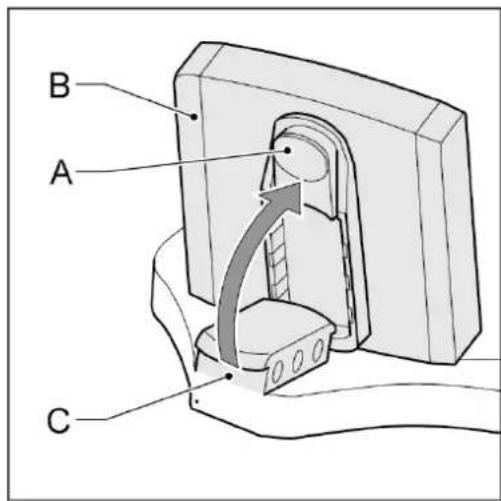

2.1 Losmaken en vastzetten

Losmaken: Druk de knop (A) aan de onderzijde in en verwijder het display (B) van de displayhouser (C).

Vastzetten: Plaats het display (B) schuin op de displayhouser (C) en klik het vast in de vergrendeling.

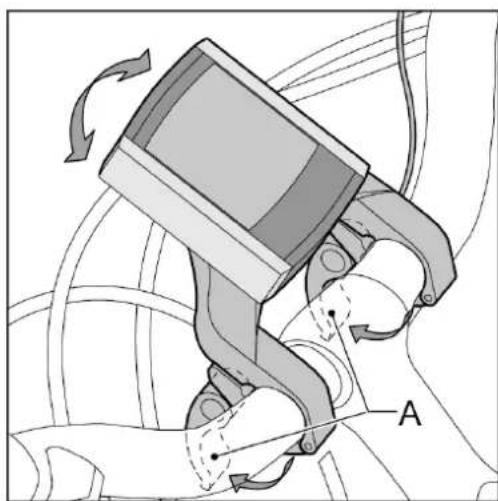

2.2 Afstellen

Maak de hendels (A) los en verdraai de displayhouser.

Verwijder het display bij het stallen en Transporteren van de fiets.

2.3 Knoppen en indications

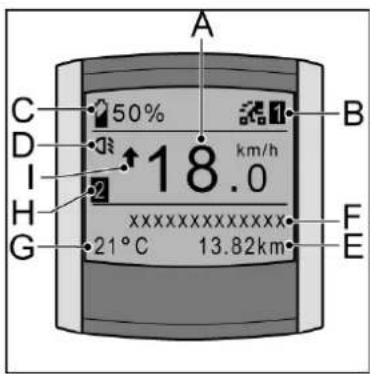

2.3.1 Display

A Huidige snelheid
B Trapbekrachtigingsniveau
C Vullingsgraad batterijpakket
D Verlichting indicatie
E Variabile indicatie
F Omschrijving variabile indicatie
G Temperatuur / Tijd
H Weergave Rit 1 / Rit 2

Gemiddelde snelheid individatie

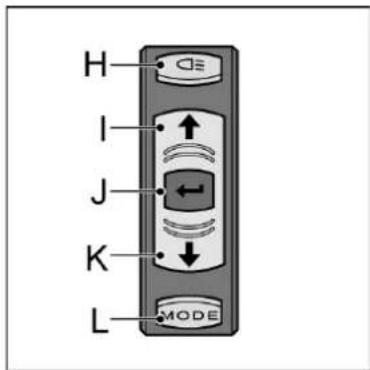

2.3.2 Bedieningsunit

H Verlichtingsknop
I Knop omhoog - variabile toepassing
J Set - variabile toepassing
K Knop omlaag - variabile toepassing
L Mode knop - variabile toepassing

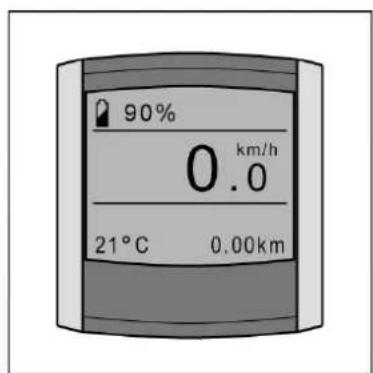

2.4 Display inschakelen

Indien op de verlichtingsknop of het pijltje maar boven worden gedrukt verschijnt de uitlezing.

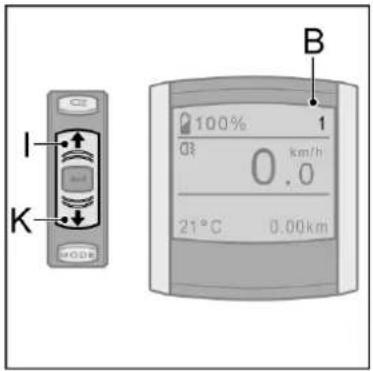

2.5 Ondersteuning instellen

Druk op de knop omhoog (I) of omlaag (K) om de ondersteuning (B) in te stellen. U heeft de keuzeuit drie standen:

1 ECO
2 NORMAL
3 POWER

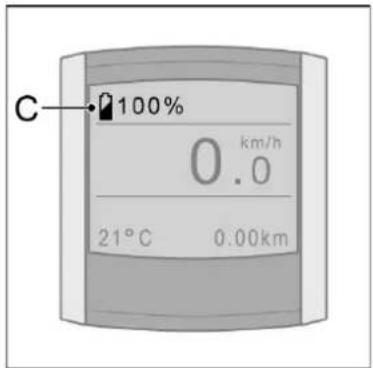

2.6 De vullingsgraad

De vullingsgraad (C) geeft de procentuele vulling van het batterijpakket aan. Dit worden weergegeven bij iedere weergave-instelling.

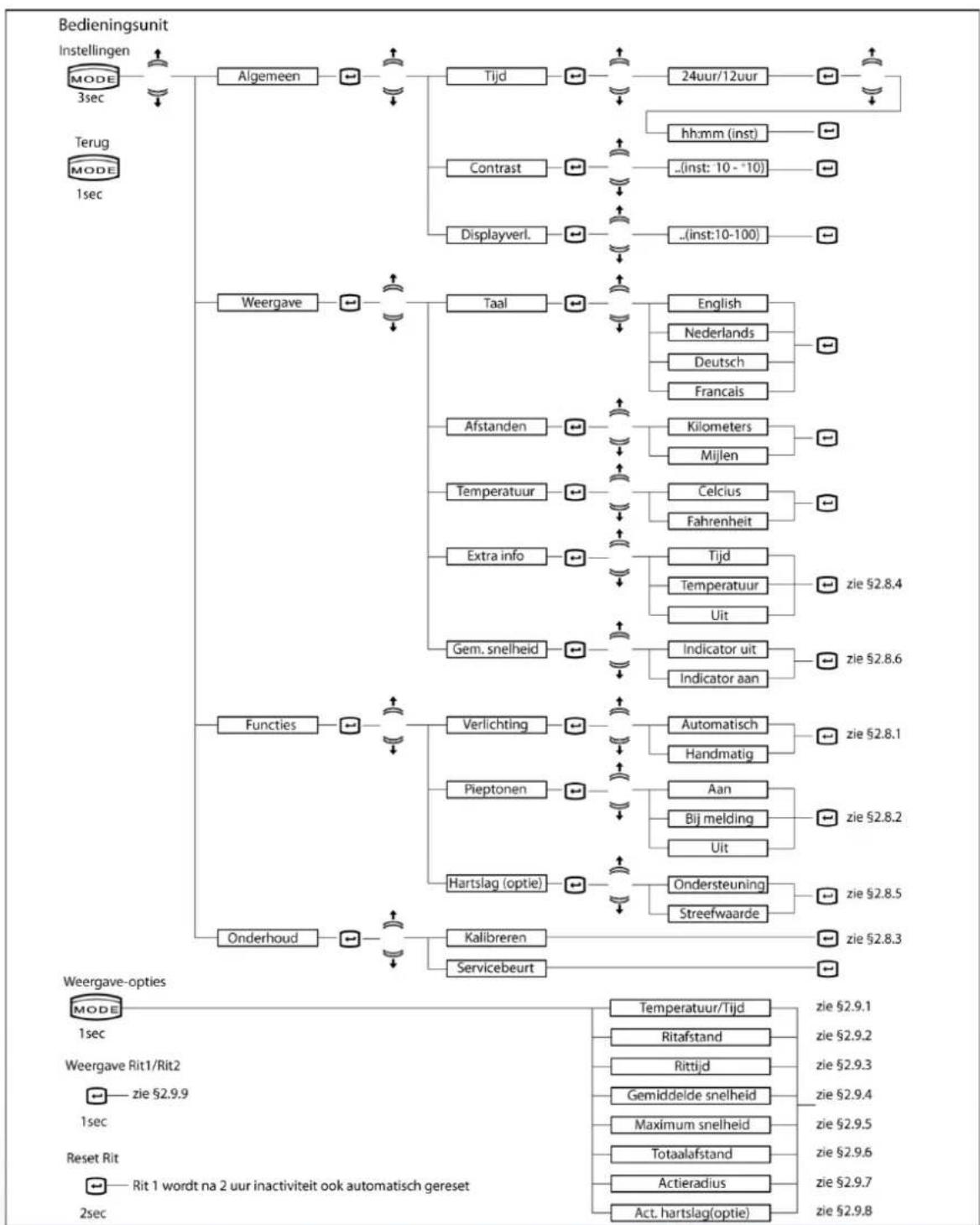

2.7 Menu overzicht

2.8 Toelichting Menu-installingen

2.8.1 Verlichting

Onder Verlichting(Int)kunt u instellen of u de verlichting automatisch wil latent inschakelen dit handmatig wilt doeon.

Kiest u voor Automatisch, dan schakelt de fietsverlichting automatisch aan en UIT. Een Lichtsensor meet voortdurend de hoeveelheid Licht en schakelt aan de hand waarvan de verlichting aan en UIT.

Kiest u voor Handmatig, dan schakelt de fietsverlichting uitsluitend aan enuit wanner u de verlichtingsknop op de bedieningsunit gebruikt.

2.8.2 Pieptonen

Onder Pieptonen kurz u instellen of en in welke gevallen u pieptonen wilt horen.

Kiest u voor Aan, dan geeft het display bij een melding op het display vrij Lange pieptonen. Daarnaast hoort u een korte pieptoon bij het indrukken van de knappen van de bedieningsunit.

Kiest u voor Bij melding, dan geeft het display bij een melding vrijlange pieptonen. Uw display geeft bij deze instelling geen pieptonen bij indrukken van de knappen van de bedieningsunit.

Kiest u voor Uit, dan geeft het display geen pieptonen bij het bedieren van de bedieningsunit en ook nicht bij meldingen.

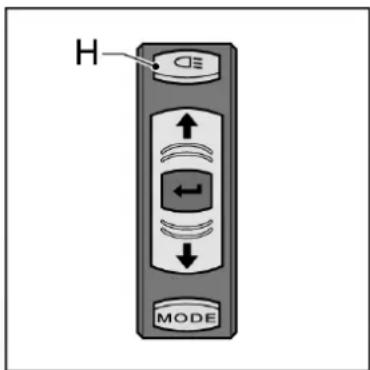

2.8.3 Kalibreren

Als de trapbekrachtiging na verloop vanijd afneemt, kan het nodig+zijn de elektronica te kalibreren.

1. Ga naast de fiets staan. Oefen geen kracht uit op de pedalen.
2. Schakel de verlichting (H)uit.
3. Houdt minimaal twee seconden de verlichtingsknop vast totdat gemeld worden dat de kalibratie is uitgevoerd.

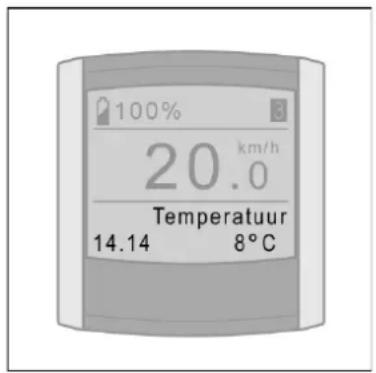

2.8.4 Extra informatie

Met diesen optie kunt u aangeven of u de extra informatatie in het display wilt zien. De gekozen optie worden standard links onderin beeld getoond.

Kiest u voor Tijd, dan wordt dearend standaard linksonder in beeld weergegeven.

Temperatuur kommt dan onder de weergave opties te staan (zie § 2.9).

Kiest u voor Temperatuur, dan wordt de temperatuur standard linksonder in beeld weergegeven. Tijd komt dan onder de weergave opties te staan (zie § 2.9).

Kiest u voor Uit, dan blijft de ruimte onder in beeld leeg. Zowel Tijd als Temperatuur komen dan onder de weergave opties te staan (zie § 2.9).

2.8.5 Hartslag (optioneel)

Met deze optie kunt u hartslaginstellenen wijzigen, indien u gebruik maakt van Hartslagondersteuning. Vraag uw dealer maar de voorwaarden.Met de optie Ondersteuning kunt u de ondersteuning op basis van uw hartslag in- of uit schakelen.

Met de optie Streefwaarde kunt u uw gewenste hartslag instellen met behulp van de pijltjestoetsen. Het trapbekrachtigingsystem zorgt er cervolgens voor dat er continu maar de streefwaarde toegewerkt worden door meer of juist minder ondersteuning te gehen.

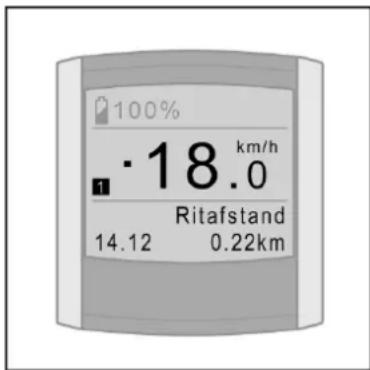

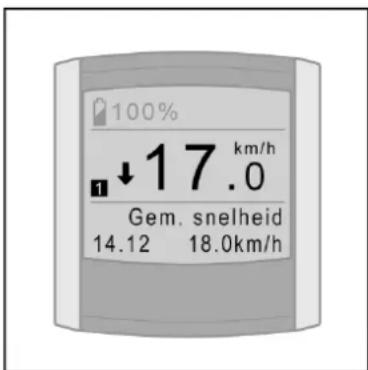

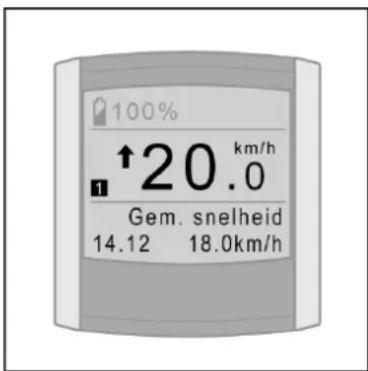

2.8.6 Indicator Gemiddelde snugheid

De indicator voor gemiddelde snelheid geeftijdens het fietsen aan of de huidige snelheid boven of onder de gemiddelde snelheid van de rit ligt.

Pijl omhoog betekent: huidige snelheid ligt boven gemiddelde snelheid van de rit.

Pijl omlaag betekent: huidige snelheid ligt onder gemiddelde snelheid van de rit.

Blokje betekent: huidige snelheid is nagenoeg gelijk aan gemiddelde snelheid van de rit.

Met behulp van de optie Gemiddelde Snelheid geeft u aan of u de indicator wel of nicht in het display wilt weergeven.

2.9 Weergave opties

Door kort op de MODE-knop te drukken, bepaalt u wat urechtsonder in beeld wilt zien. Hieronder worden alle möglichke weergave opties kort toegelicht.

2.9.1 Tijd / Temperatuur

Bij menu-installingen=kunt u kiezen of u Tijd, Temperatuur of geen van\ beide standardaard linksonder in beeld wilt zien (zie § 2.8.4). De nicht-gekozen\ optie(s) kommt/komen dan automatisch onder weergave opties te staan.

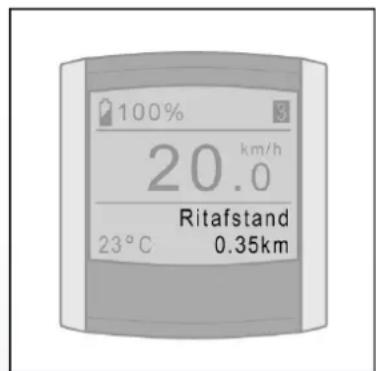

2.9.2Ritafstand

De ritafstand gemeten vanaf moment dat er gefietst worden.

Kijk voor het resetten van "Ritafstand" in § 2.9.9.

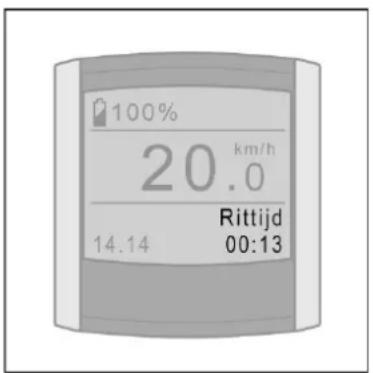

2.9.3 Rittijd

De rittijd gemeten vanaf het moment dat er gefietst wordt.

Kijk voor het resetten van "Rittijd" in § 2.9.9.

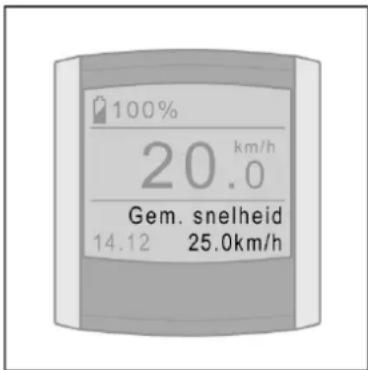

2.9.4 Gemiddelde snugelheid

Gemiddelde snuglheid gemeten over gereden afstand.

Kijk voor het resetten van "Gemiddelde slelheid" in § 2.9.9.

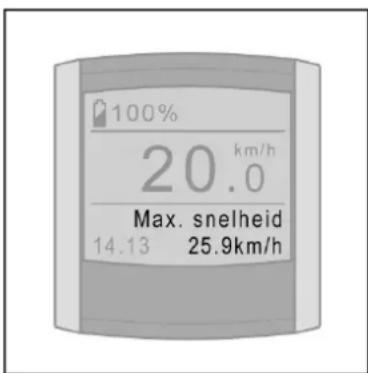

2.9.5 Maximumsnelheid

Maximumsnelheid gemeten over gereden afstand.

Kijk voor het resetten van "Maximumsnelheid"in § 2.9.9.

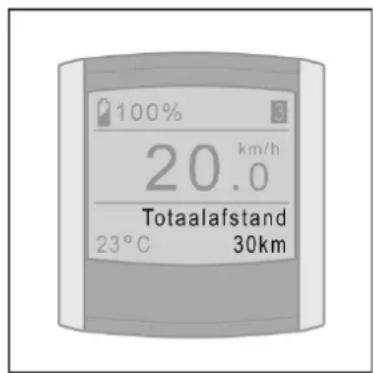

2.9.6 Totaalafstand

Totaalafstand gemeten vanaf het moment dat er gefietst worden.

Het is nicht möglichk om de totaalafstand te resetten.

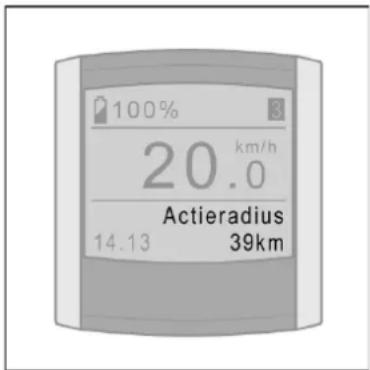

2.9.7 Actieradius

De actieradius geeft weeer hoeveel kilometer er nog met trapbekrachtig gefietst kan worden.

De actieradius worden berekend op basis van actueel en historisch verbruik in combinatie met de vullingsgraad van het batterijpakket.

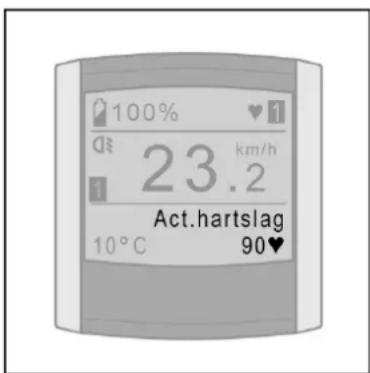

2.9.8 Actuele hartslag (optioneel)

Deze optie geeft uw actuele hartslag waar, indien u gebruik maakt van Hartslagondersteuning. Vraag uw dealer maar de voorwaarden.

2.9.9 Rit 1 en Rit 2

De Ritafstand, Rittijd, Gemiddelde snugelheid en Maximumsnelheid zich aan elkaar gekoppeld en worden twee keer bijgehouden, namelijk in Rit 1 en Rit 2.

U heeft de keuze:tussen de weergave van Rit 1 en Rit 2 op het display door kort op de rode knop te drukken.

Het resetten van Rit 1 vindt automatischplaats wanneer de fiets longer dan twee uur nicht gebruikt is. U kunt Rit 1 ook handmatig-resetten door de rode knop lang ingedrukt te houden.

Het resetten van Rit 2 isuitsluitend handmatig möglichdoor de rode knop lang ingedrukt te houden.

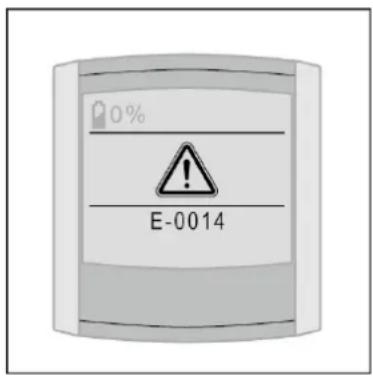

2.10 Gebruik van andere displays

Uw display fungeert als startonderbreker waardoor het Niet möglich is elk display op uw E-bike teplaatsen en volledig te gebruiken.

Uw display heeft een unieke code opgeslagen die correspondeert met de bijbehorende E-bike. Als u de ondersteuning of verlichting wilt inschakelen wordt gecontroleerd of het display en de fiets bij elkaar horen. Is dit Niet het geval dan verschijnt de melding E0014 en kan de ondersteuning en verlichting Niet worden ingeschakeld.

Indien u twee E-bikes met hetzelfde type display in uw bezit heeft is het möglichk om beiden displays op beiden fietsen aan te melden.

Uw gecertificierde E-bike dealer kan dit voor uuitvoeren. Beide displays werken dan op beiden fietsen.

Verwijder het weiterwiel Niet. Het verwijderen van het wiei kan de prestaties van de fiets beinvloeden.

3 Compact display

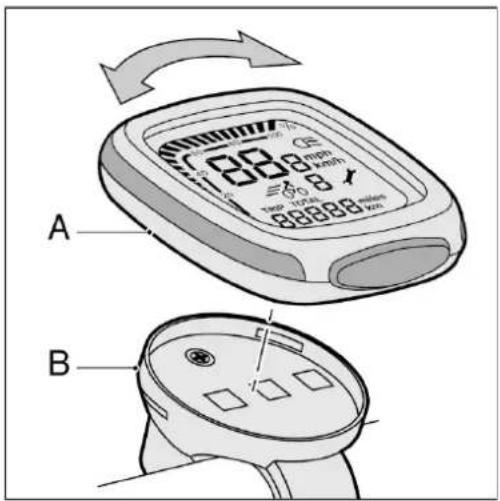

3.1 Vastzetten en losmakers

1. Plaats het display (A) op de houder (B). Draai het display een kwartslag met de klok mee om het bedieningsdisplay vast te zetten.
2. Draai een kwartslag gegen de klok in om het display los te make.

Verwijder het display bij het stallen en transporteren van de fiets.

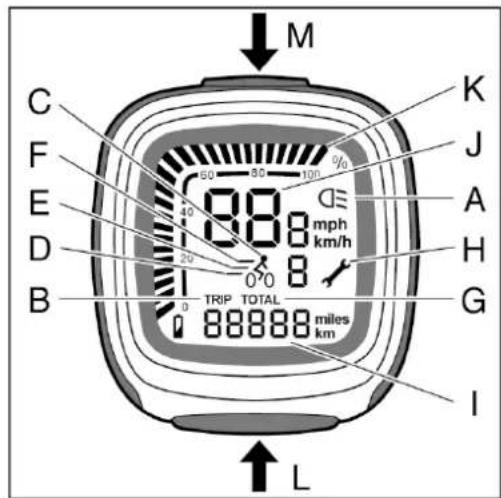

ledere geselecteerde functie wordt aangegeven door een balkje.

A Verlichting
B Dagafstand
C TrapbekrachtigING OFF
D Trapbekrachtiging ECO
E TrapbekrachtigING NORMAL
F TrapbekrachtigING POWER
G Totale afgelegde afstand
H Onderhoudsindicatie
I Variabele individatie
J Snelheid

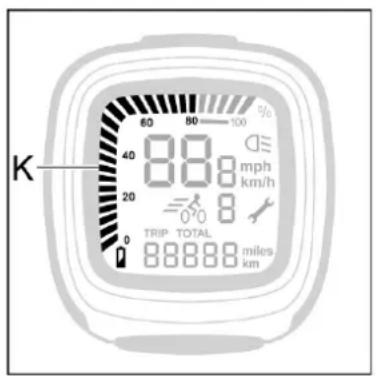

K Vullingsgraad batterijpakket
L Setknop
M Lichtknop

3.3 Installingen

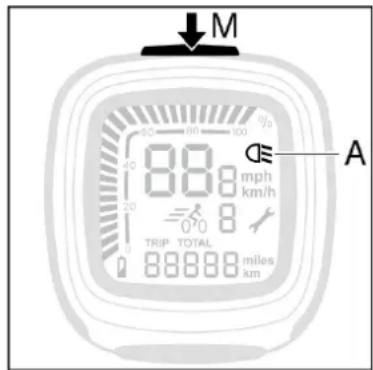

Verlichting aan/uitschakelen (A en M)

• Druk op de lichtknop (M) om de verlichting aan ofuit te schakelen. Als de verlichting aan staat verschijnt het balkje (A) en dechtergrundverlichting van het display gaat aan.

De verlichting worden gevoed door het batterijpakket. De verlichting blijft aanstaan als de fiets stilstaat. Bij een leeg batterijpakket werkt de motor als een dynamo.

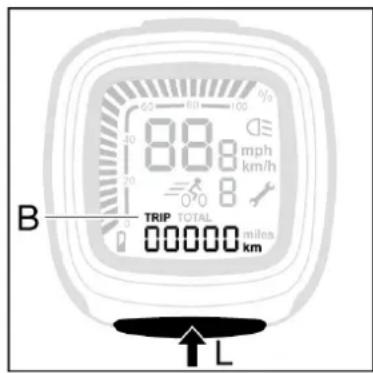

Dagafstand (B)

Gewoonlijk is de dagafstand zichbaar. Zet de dagafstand terug op 0 door vrij seconden op de setknop (L) te drukken.

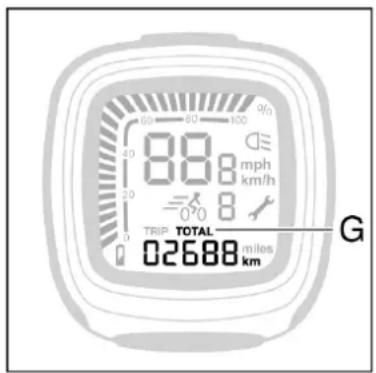

Totale afgelegde afstand (G)

Bij het inschakelen van de trapbekrachtiging of de verlichting verschijnt de totale afgelegde afstand. Na 15 seconden worden de totale afgelegde afstand automatisch verrangen door de dagafstand.

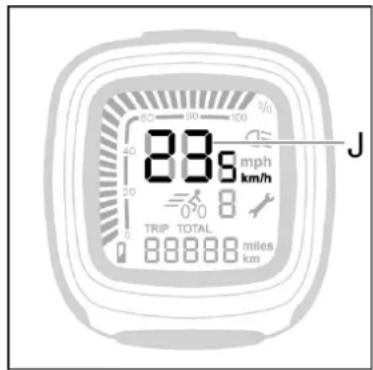

Snelheid (J)

• De snugelid in km/uur worden permanent aangegeven.

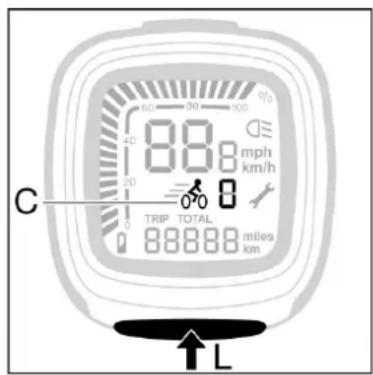

Trapbekrachtiging (C, D, E en F)

• Druk op de setknop (L) om de trapbekrachtig in te stellen. Onder de geselecteerde trapbekrachtigingschijnt een balkje.

OFF 0 (C)

De trapbekrachtigigt statinguit.

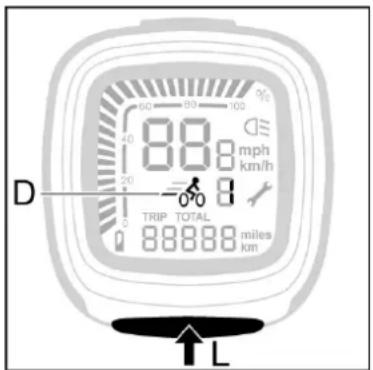

ECO 1 (D)

• De trapbekrachtiguing staat in de zwakste stand. De actieradius is het grootst.

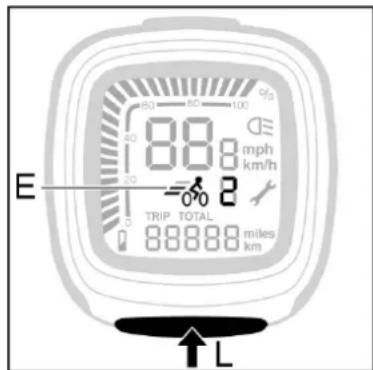

NORMAL 2 (E)

De trapbekrachtig staat in de normale stand.

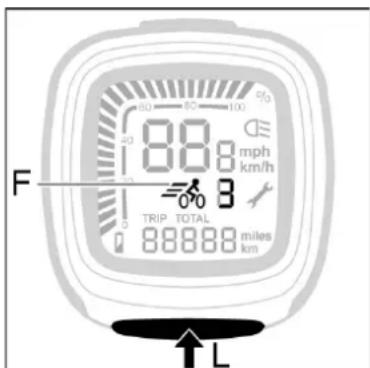

POWER 3 (F)

De trapbekrachtig staat op de krachtigste stand. De actieradius is het kleinst.

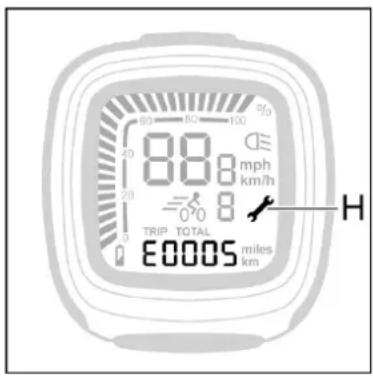

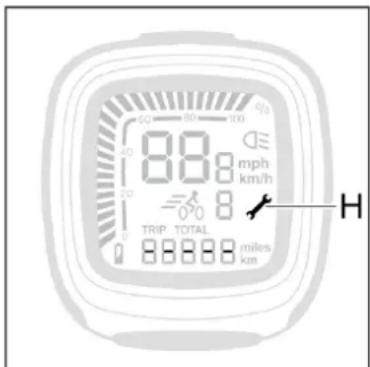

- Onderhoudsindicatie (H)

Een steeksleutel (H) worden op het display weergegeven, samen met de letter E gevolgd door een codenummer. De steeksleutel geeft aan dat dit een diagnose is die door uw dealer verholpen要去 worden.

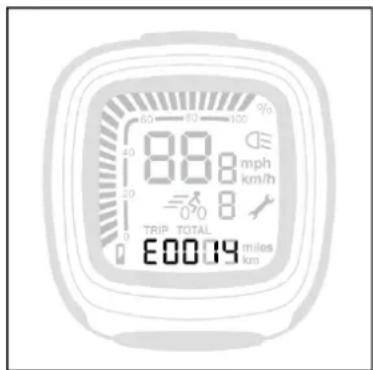

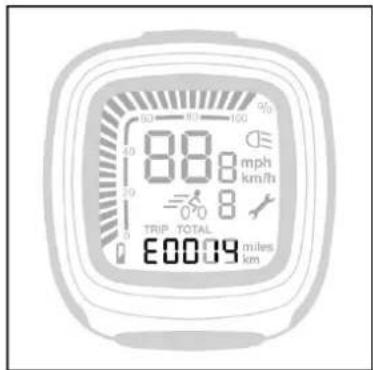

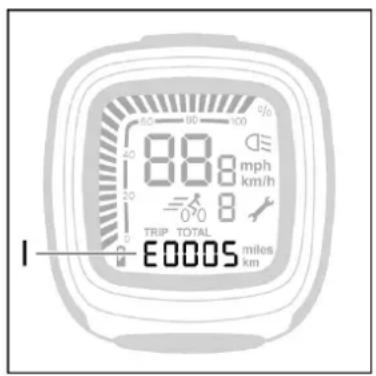

Een E gevolgd door een codenummer wordt op het display weergegeven. In het hoofdstuk meldingen staat de diagnose en hoe het zich te verhelen is.

Vullingsgraad batterijpakket (K)

De vullingsgraad worden in stappen van 4% weergegeben.

Service indicatie

Een steeksleutel (H) worden op het display weergegeven samen met vrij streepjes als hetijd is voor een onderhoudsbeurt. Neem contact op met uw dealer.

3.4 Fiets kalibreren

Als de bekrachtiging na verloop vanijd afneemt kan het nodig+zijn de elektronica te kalibreren.

1. Ga naast de fiets staan.
2. Schakel de verlichting uit.
3. Zet de trapbekrachtiging in OFF.
4. Druk 5 seconden op knop M. Er verschijnt -0-0- op het display. De fiets is nu gekalibreerd.

Verwijder het weiterwiel Niet. Het verwijderen van het wil kan de prestaties van de fiets beinvloeden.

3.5 Startonderbroker

Uw display fungeert als startonderbreker waardoor het nicht möglich is elk display op uw E-bike teplaatsen en volledig te gebruiken.

Uw display heeft een uneke code opgeslagen die correspondeert met de bijbehorende E-bike. Als u de ondersteuning of verlichting wilt inschakelen wordt gecontroleerd of het display en de fiets bij elkaar horen. Is dit Niet het geval dan verschijnt de melding E0014 en kan de ondersteuning en verlichting Niet worden ingeschakeld.

Indien u twee E-bikes met hetzelfde type display in uw bezit heeft is het möglichk om beiden displays op beiden fietsen aan te melden.

Uw gecertificierde E-bike dealer kan dit voor uuitvoeren. Beide displays werken dan op beiden fietsen.

4 Actieradius indicatie tabel

Optimaal rijprogramma
Batterijpakket	Trapbekrachtigingsniveau
	Eco (km)		Normal (km)		Power (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	23	41	17	30
216 Wh*	38	68	30	53	22	39
240 Wh*	42	75	33	59	24	43
264 Wh*	46	83	36	65	26	47
Toer rijprogramma
Batterijpakket	Trapbekrachtigingsniveau
	Eco (km)		Normal (km)		Power (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	27	48	22	39
216 Wh*	38	68	34	61	28	50
240 Wh*	42	75	38	68	31	55
264 Wh*	46	83	42	75	34	60
Plus rijprogramma
Batterijpakket	Trapbekrachtigingsniveau
	Eco (km)		Normal (km)		Power (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	23	41	13	25
216 Wh*	38	68	30	53	17	32
240 Wh*	42	75	33	59	19	35
264 Wh*	46	83	36	65	21	38

• Het aantal Wh geeft de hoeveelheid energia waar die het batterijpakket kan leveren en worden als volgt berekend: capaciteit (Ah) x spanning (V).

De actieradius is van diverse factoren afhankelijk en worden sterk beinvloed door:

• Capaciteit (Ah) en spanning (V) van het batterijpakket;
• Trapbekrachtigingsniveau (Eco/Normal/Power);
• Trapbekrachtigingskarakter oftewel rijprogramma (Optimaal/Toer/Plus), vraag uw dealer maar de möglichkheden;
• Omgevingstemperatuur;
• Windkracht;
• Bandenspanning (min. 4 bar);
  Rijsnelheid;
  Gewicht van de berijder en de belading;
  Rijgedrag;
  Toestand van de weg;
• Gebruik van versnellingen.

Met het ouder worden van het batterijpakket neemt de actieradius merkbaar af.

Schakelen

Indien de fiets met versnellingen is uitgerust, schakelijdig voor het vergroten van de actieradius.

5 Gashendel (optioneel)

5.1 Gashendel

De gashendel (B) kan gebrukt worden zodra de trapbekrachtig ingeschakeld is. U 'geeft gas' door de gashendel maar u toe te draaien.

Probeer bij het eerste gebruik de gashendel voorzichtiguit om vertrouwd te raken met de kracht die de gashendel levert.

A Bedieningsunit
B Gashendel

5.2 Boostfunctie (gebruik tijdens het fietsen)

De boostfunctie kunt u gebruiken tijdens het fietsen, dus wanner een van de drie trapbekrachtigingsniveauaus (Eco/Normal/Power) is ingesteld.

De gashendel levert een extra duwtje in de rug tijdens het fietsen. Handig wanner u tijdelijk wilt versnellen, bijvoorbeeld om in te halen. De boostfunctie is gekoppeld aan de trapbekrachtigingsniveauaus. In Eco is het effect van de gashendel het sterkst voelbaar, in Power het minst sterk.

Let op: de boostfunctie werkt uitsluitend wanner u zichl trapt.

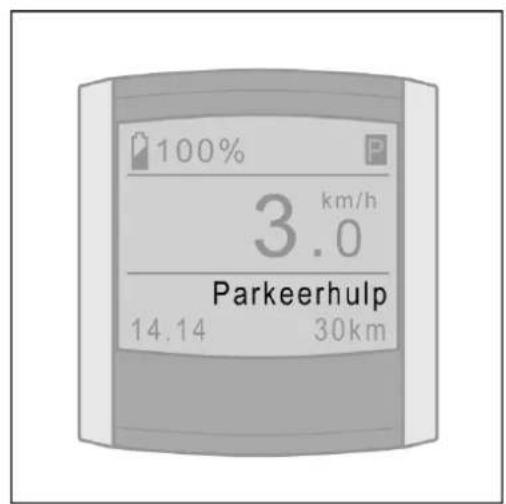

5.3 Parkeerhulp (vooruit en achteruit)

De gashendel ondersteunt tot circa

3 km/eur, wanner u naast de fiets loopt.

Handig wanner de E-bike uit de schuur of kelder gehaald moet worden. De

parkeerhulp werkt zowel voor- als achechteruit.

Gebruik de pijltjestoesten op de

bedieningsunit (A) om de parkeerhulp in te stellen.

Kies voor Parkeerhulp (P) als u vooruit wilt.

Kies voor Achteruit (R) als uachtenuit wilt.

Nadat u de parkeerhulp ingesteld heeft,\ kunt u de gashendel gebruiken door deze\ aar u toe te draaien.

Let op: Probeer bij het eerste gebruik de gashendel voorzichtiguit om vertrouwd te raken met de kracht die de gashendel levert.

6.1 Gewicht en prestaties

Gewicht batterijpakket Ca. 4 kg
Maximum vermogen 250 Watt
Laadtijd 2 tot 3 uur
Spanning 24 V
Zekering 30 A(T)

6.2 Temperatuursgrenzen batterijcellen

Status	Minimaal [°C]	Maximaal [°C]
Tijdens opladen	-10	+45
Tijdens gebruik	-15	+55

6.3 Lader gegevens

Input spanning 230 Vac
Input vermogen Max. 145 Watt
Input stroom	Max. 1 A

7 Diagnosemeldingen

Raadpleeg de fietsenmaker indien de melding nicht in de handleiding staat.

Melding Diagnose Oplossing
E01	Batterijpakket leeg	Laad het batterijpakket op.
E02 Batterijpakket te heet of te koud gewordenijdens het opladen	Wacht tot het batterijpakket binnen de temperatuurgrenzen is (zie § 1.2.4 en § 5.2). Het opladen gaat dan automatisch verder.
E04 Fiets aan de lader aangesloten	Ontkoppel de lader van de fiets.
E07 Motor buiten temperatuurgrenzen	Wacht tot de motor de juiste temperatuur heeft bereikt.
E13 Display reageert nicht goed	Deze melding kan ontstaanijdens hetplaatsen/afnemen van het display. Maak eenafspraak met uw dealer.
E14 Display worden nicht herkend	Het display moet opnieuw worden ingesteld. Maak eenafspraak met uw dealer.
E15 Afwijking in het laadmanagement	Zet de fiets aan de lader en wacht tot de fiets volledig is opgeladen.
E16	Constante uitslag	Voer een kalibratie UIT door
	krachtsensor 5 seconden de lichtknop ingedrukt te houden, wie § 3.4.
E17 Maximale motorstroom bereikt door extreme belasting	Deze melding gaat vanzelf over als de fiets nicht meer belast worden.
E18 Spanningsverschil tussen de cellen van het batterijpakket gemeten	Zet de fiets aan de lader en wacht tot de fiets volledig is opgeladen.
E19 Batterijpakket buiten de temperatuurgrenzen	Wacht tot het batterijpakket binnen de temperatuurgrenzen is (zie § 1.2.4 en § 5.2). Het opladen gaat dan automatisch verder.
E21	Regelaar motorstroom	Belast de fiets minder zwaar. De melding zal verdwijnen.
E22 Problemen tijdens het opladen	Schakel de verlichting in/uit en wacht 10 seconden. Sluit de lader opnieuw aan. Ga maar uw dealer als de melding terugkomt.

8 Garantiebepalingen en wettelijk eisen

Garantiebepalingen

De volgende garantiebepalingen vullen uw geldende wettelijk rechten aan.

Wanner geldt de garantie?

De leverancier van uw batterijpakket geeft een garantie op eventuele materiaal- of constructiefouten aan uw batterijpakket als de volgende voorwaarde cervuld is:

• U kurz entkel aanspraak make n op de garantie, als u een garantie- of aankoopbewijs kurz voorleggen. De garantieperiode begint op de dag van aankoop.
• De garantie vervalt als diepteontlading geconstasteerd worden.

Garantieperiode E-bike

Op de elektrische onderdelen van uw E-bike (display, aandrijfsystem en batterijpakket) worden 2aar fabrieksgarantie gegeven. Voor de garantieperiode van de overige onderdelen verwijzen wij uaar de garantiebepalingen, zoals vermeld in het instructieboekje van de fabrikant.

Spuit de fiets nicht schoon met een hogedrukspuit. Een te krachtige waterstraal kan de elektronica in de motor beschadigen. De garantie vervalt.

Extra garantie

U heeft de möglichkheid om binnen de eerste 2aar na aankoop van uw nieuwe E-bike een driejarige verlenging van uw garantie bij te kopen. Vraag uw dealer maar de voorwaarden.

Wettelijk eisen

Volgens de Europese wetgeving is het beschreiben voertuig een fiets, waar dat de fiets voldoet aan de volgende regels:

• De ondersteuning is alleen actief als de gebruiker zich trapt.
• De ondersteuning is actief tot maximaal 25km / uur .
• Het geleverde vermogen is maximaal 250 Watt.

De E-bike is een EPAC (Electrically Power Assisted Cycle) overeenkomstig met EN15194.

Conformiteit

Hierbij verklaart de fabrikant van uw E-bike dat het product voldoet aan alle eisen en andere relevante bepalingen van de richtlijnen 2004/108/EC en 2002/24/EC.

De conformiteitsverklaring=kunt u opvragen bij de fabrikant.

Milieu

Conform de milieuregeling voor de inname en verwerking van batterijen en accu's van het ministerie van VROM adviseren wij u bij een defect aan het batterijpakket van uw fiets deze.altijd in te leveren bij uw dealer. Deze is verplicht uw batterijpakket in te nemen en zal zorgdragen voor de verdere verwerking door de producent.

Periodiek onderhoud

Uw E-bike heeft regelmatig een periodieke onderhoudsbeurt nodig. Uw dealer kan u exact adviseren en informeren over het optimale gebruik van uw fiets.

Tevens kan hij software updates UITvoeren en met u het diagnoseformulier bespreken waarop exact het gebruik van uw fiets is terug te lezen.

Versie 09/2011

Batavus B.V.

Industrieweg 4, Postbus 515, NL-8440 aM Heerenveen

Batavus ION® manual

Batavus B.V.,april 2012 27.132.106

Table of contents
