Inhoud

1 Veiligheidswaarschuwingen voor gebruik 4
2 Overzicht onderdelen 5
3 Display en bediening 7

3.1 Functies sturbediening 7
3.2 Functies display 9
3.3 Error codes 12
3.4 Gashendel 12

4 Batterijpakket en lader 13

4.1 Batterijpakket en opladen 13
4.2 Batterijpakket uitenemen 16
4.3 Batterijpakket terugplaatsen 16

5 Actieradius 17
6 Technische gegevens 18
7 Garantiebepalingen 19

1 Veiligheidswaarschuwingen voor gebruik

Lees de gebruiksaanwijzing zorgvuldig door en overtuig uzelf ervan dat u deze goed begrijpt.
- Controller uw fiets voor ieder gebruik op losse en/of beschadigde onderdelen. Losse of beschadigde onderdelen dienen te worden vastgezet en/of verrangen.
- De bagagedrager is nicht geschikt voor een kinderzitje.
- Krassen, scheuren of kleurveränderingen können optreden in delen die zwaar worden belast. Dit betekent dat het einde van de economische levensduur is bereikt en de onderdelen要去en worden verrangen.
- De Batavus E-gas uitsluitend bedoeld voor:

• rijden op verharde wegen en laden.

• recreatie en vervoer.

• De constructie van de Batavus E-gomag nooit worden gewijzigd.

• Veiligheidswaarschuwingen voor het laden van het batterijpakket staan in Hoofdstuk 4.

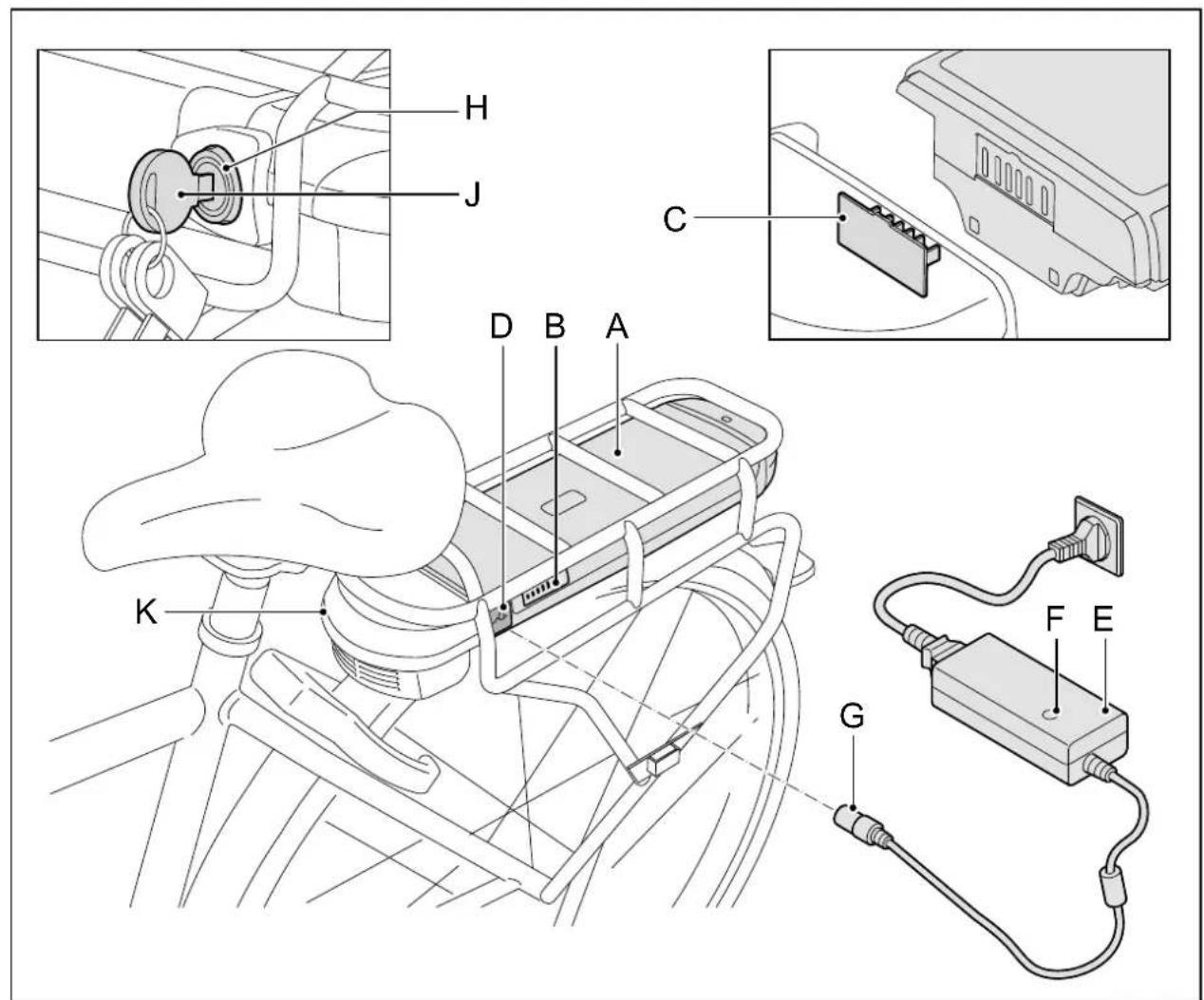

2 Overzicht onderdelen

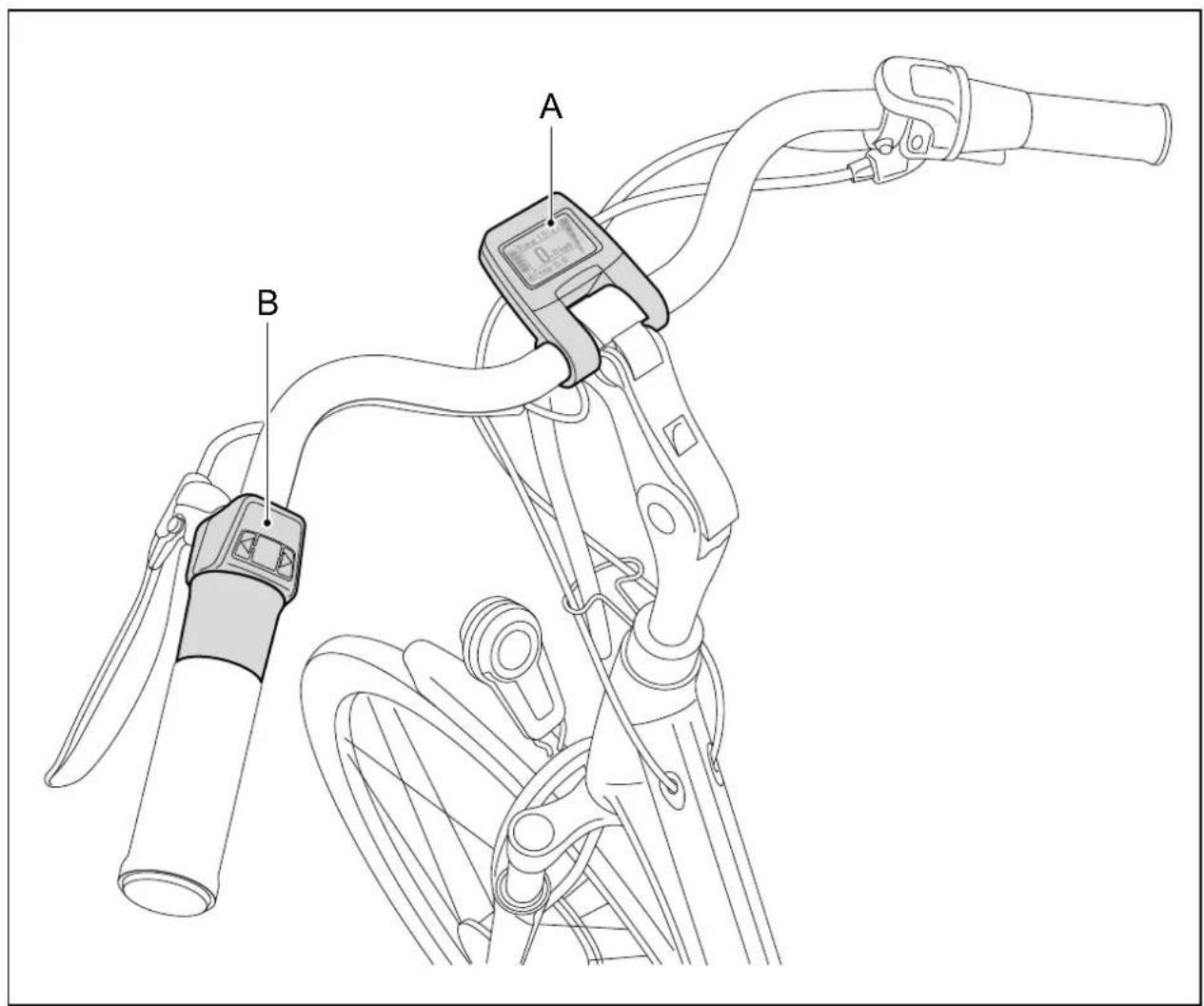

A display
B bedieningsunit inclusief gashendel

A batterijpakket F indicatielampje
B weergave vullingsgraad G laadstekker
C contactpunt docking station H slot
D oplaadpunt J sleutel
E lader K docking station

3 Display en bediening

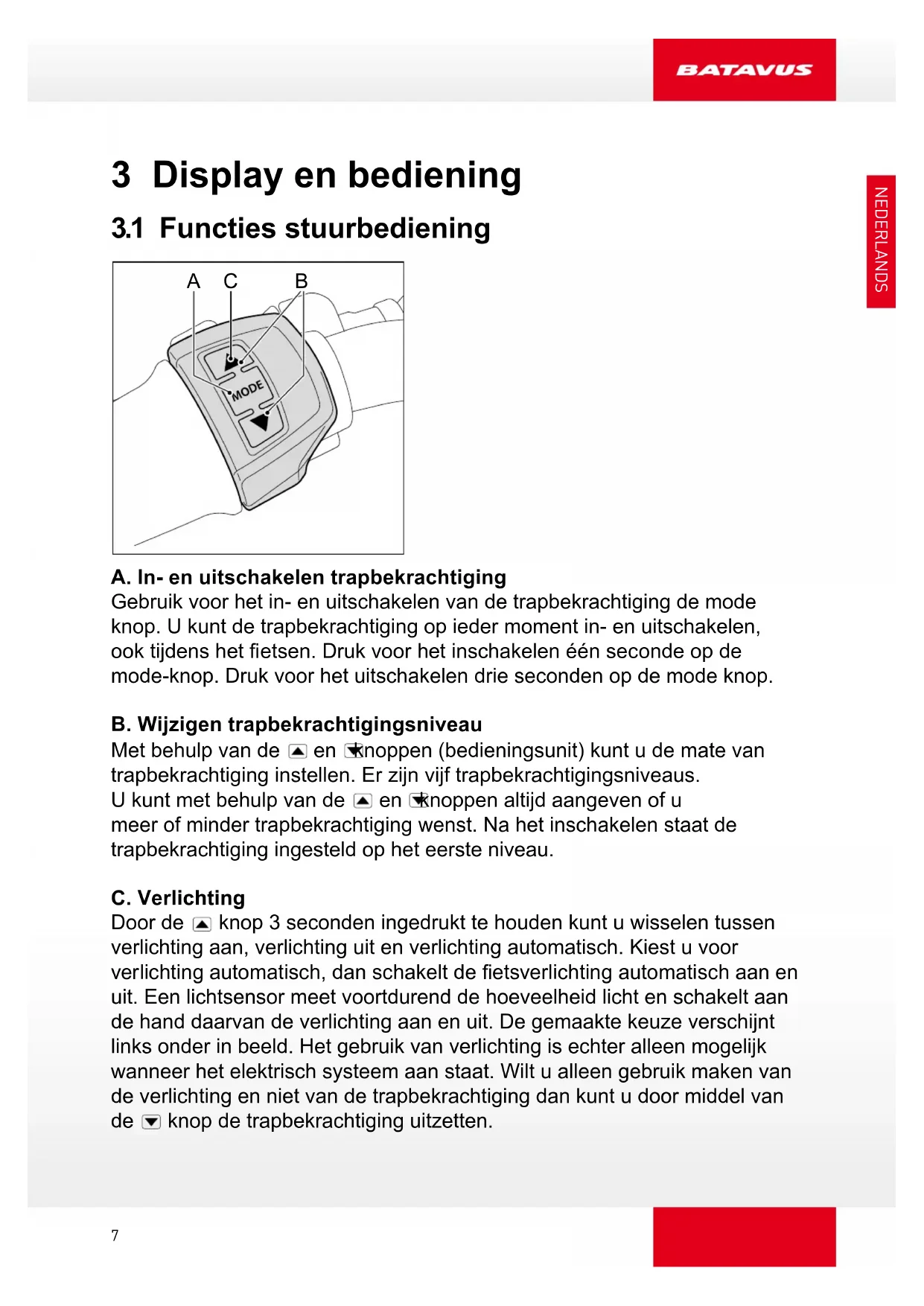

3.1 Functies sturbediening

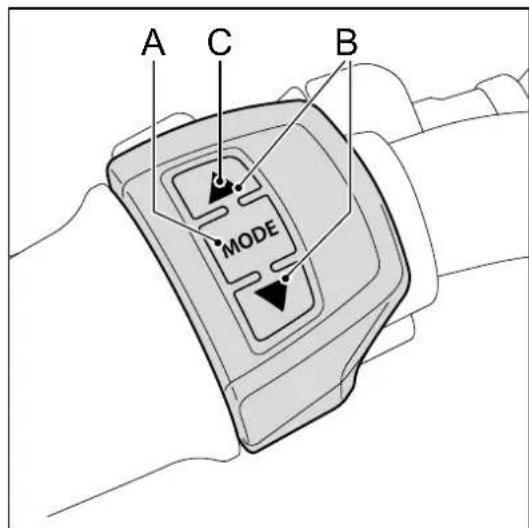

A. In- en uitschakelen trapbekrachtiging

Gebruik voor het in- en uitschakelen van de trapbekrachtiging de mode knop. U(Intert de trapbekrachtiging op ieder moment in- en uitschakelen, ook tijdens het fietsen. Druk voor het inschakelen eén seconde op de mode-knop. Druk voor het uitschakelen drie seconden op de mode knop.

B. Wijzigentrapbekrachtigingsniveau

Met behulp van de en noppen (bedieningsunit)kest u de mate van trapbekrachtiging instellen. Er zich vijf trapbekrachtigingsniveaus.

U kunt met behulp van de en knuppen aktijd aangeven of umeer of minder trapbekrachtiging wenst. Na het inschakelen staat detrapbekrachtiging ingesteld op het eerste niveau.

C. Verlichting

Door de knop 3 seconden ingedrukt te houden kurz u wisselen:tussen verlichting aan, verlichting uit en verlichting automatisch. Kiest u voor verlichting automatisch, dan schakelt de fietsverlichting automatisch aan enuit. Een lichtsensor meet voortdurend de hoeveelheid Licht en schakelt aan de hand waarvan de verlichting aan en uit. De gemaakte keuze verschijnt links onder in beeld. Het gebruik van verlichting isECHTER alleen maybek wonneer het elektrisch systeem aan staat. Wilt u alleen gebruik maken van de verlichting en nicht van de trapbekrachtiging dan kurz u door middel van de knop de trapbekrachtiging uitzetten.

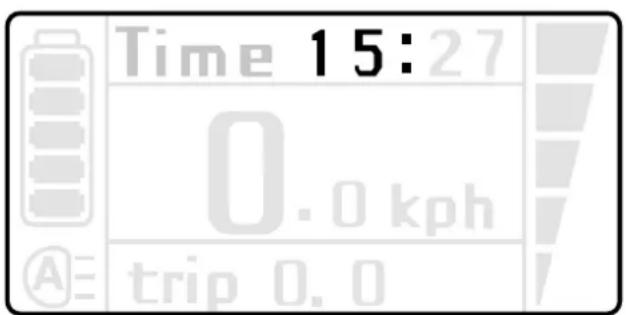

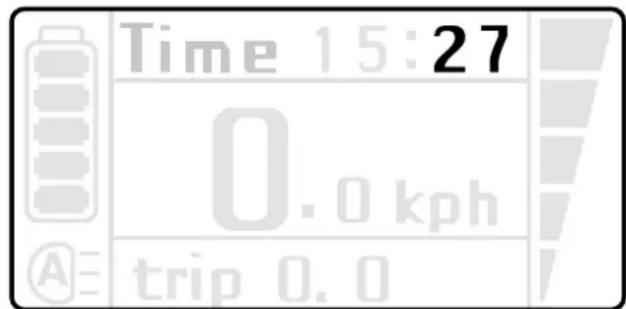

D. Tijd instellen

1. Druk engelijktijdig in.
2. Stel met behulp van en de uren in. Bevestig uw keuze door kort op MODE te drukken

1. Stel met behulp van en minutes in. Bevestig uw keuze door kort op MODE te drukken.

1. U sluit het instellen van deijd af door en geltijdig in te drukken.

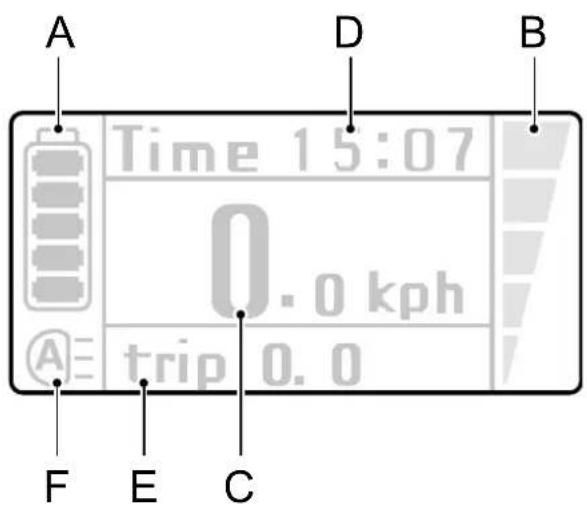

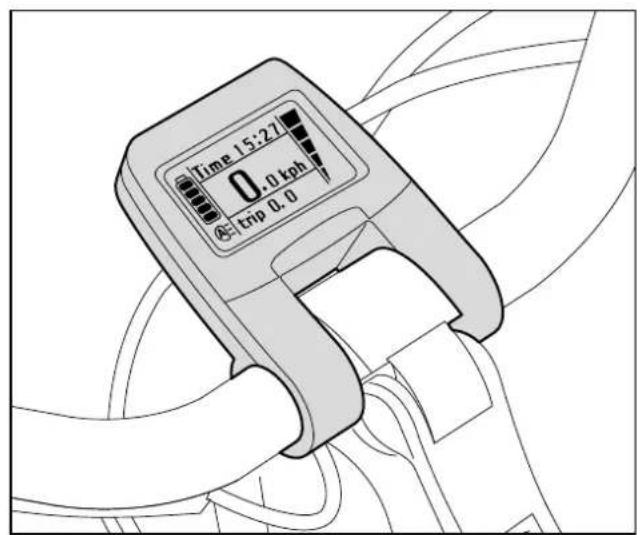

3.2 Functies display

A. Weergave vullingsgraad

Op het display worden de vullingsgraad van het batterijpakket weergegeven aan de hand van de vijf niveaus in het batterij-icoon.

Aantal brandende leds		Indicatie vullingsgraad
op batterijpakket op display
5 (4x groen) 5	75 - 100 %
4 (3x groen) 4	50 - 75 %
3 (2x groen) 3	30 - 50 %
2 (1x groen) 2	10 - 30 %
1 (1x groen) 1	0 - 10 %

Zodra alle LED's op het batterijpakket uitijken, levert de E-bike geen trapbekrachtigingmeer. Wel bevat het batterijpakket dan nog voldoende energia om de fietsverlichting minimaal twee uu erlen branden.

B. Weergave trapbekrachtigingsniveau

Op het display worden het trapbekrachtigingsniveau weergegeven aan de hand van de vijf blokken aan de rechtzerzieje (vijftrapbekrachtigingsniveauaus).

C. Snelheid

De actuèle snelheid in kph (kilometers per eer).

D. Tijd

Weergave van huidigeijd.

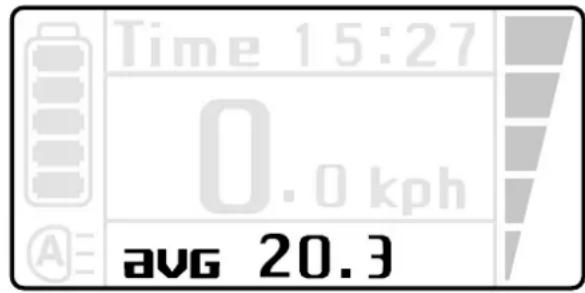

E. Variabile indicatie

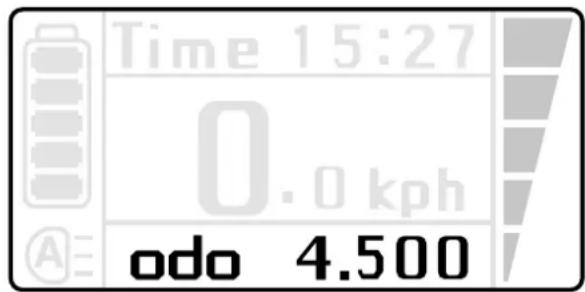

Door de MODE knop kort in te drukken kurz u wisselen tussen weergave van dagafstand (TRIP), rittijd (TRIP), maximum snelheid (MAX), gemiddelde snelheid (AVG) en totaalafstand (ODO). U kurz de dagafstand, rittijd en gemiddelde snelheid gelijktijdig resetten door drie seconden ingedrukt te houden, terwijl een van deze drie gegevens getoond wordt. De maximum snelheid kurz u resetten door drie seconden ingedrukt te houden, terwijl de maximum snelheid getoond wordt.

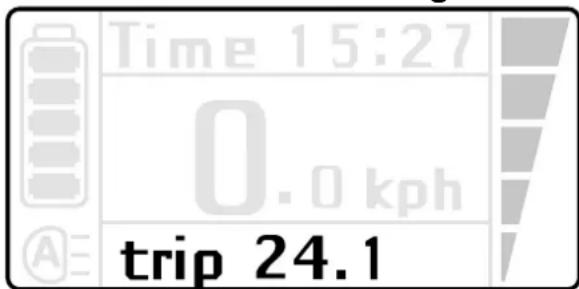

Dagafstand

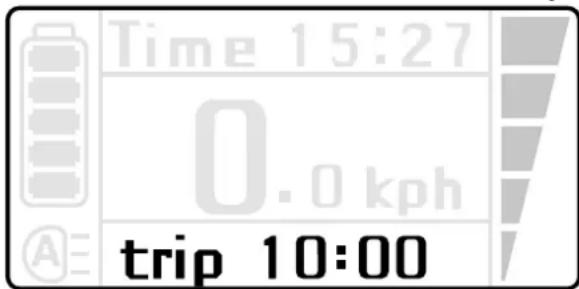

Rittijd

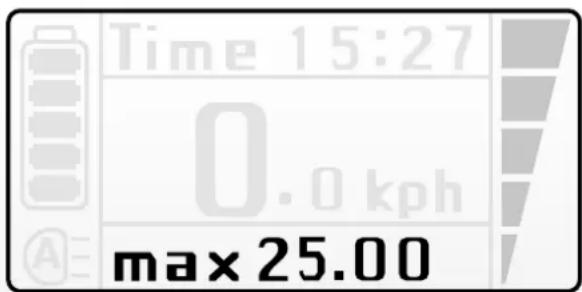

Maximale snelheid

Gemiddelde snelheid

Totaalafstand

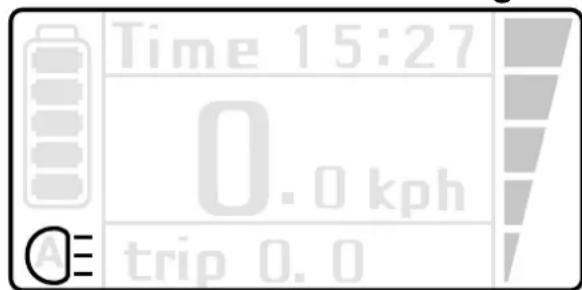

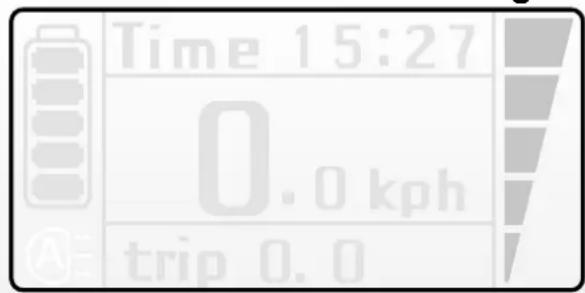

F. Verlichting

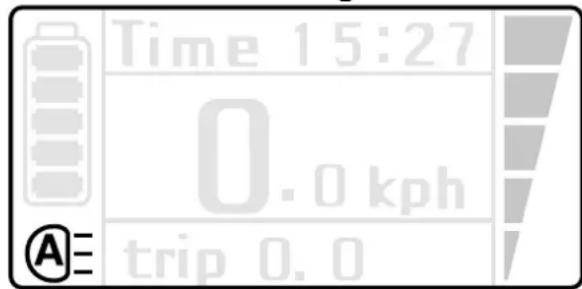

Er zijn3verlichtingsstandennamelijk, verlichtingautomatisch,verlichtingaan enverlichtinguit.

Voor bedieningsinstructies zie paragraaf 3.1 punt C.

Verlichting automatisch

Verlichting aan
Verlichtinguit

Voor het maar voren of achefteren afstellen van het display dient u de schroeven aan dechterzijde los te draaien.

3.3 Error codes

Bij bepaalde storingen kan er een error code verschijnen in het display. Mocht er een error code verschijnen neem dan contact op met uw dealer.

3.4 Gashendel

De gashendel kan gebruikt worden, zodra de E-bike ingeschakeld is. U 'geeft gas' door de gashendel maar u toe te draaien. Probeer bij het eerste gebruik de gashendel voorzichtiguit om vertrouwd te raken met de kracht die de gashendel levert. Gebruik van de gashendel bij lage snelheden kost veel energia. Dit heeft invloed op de actieradius van de E-bike. De gashendel biedt extra ondersteuning en kan op de volgende manieren gebruikt worden.

Extra ondersteuning wanner u naast de fiets loopt

Wonneer u de fiets bijvoorbeeld uit een kelder haalt kan de gashendel u extra ondersteuning geben, zodate u de fiets Niet geheel op eigen kracht omhoog hoeft te duwen.

Extra ondersteuning bij het wegrijden

U=kunt de gashendel gebruiken bij het wegrijden. Zonder te trappen ondersteunt de gashendel tot 6km / h Daarna要去 u zichl trappen om ondersteuning te krijgen.

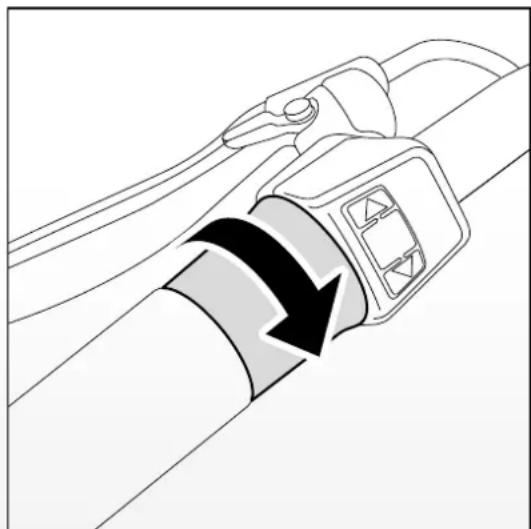

Extra ondersteuning tijdens het fietsen

De gashendel kan de trapbekrachtig ingen extra impulses geven tijdens het fietsen. Dit is handig wanner u iemand wilt inhalen of een heuveltje omhoog moet. De impulses is het sterkst voelbaar bij een laag trapbekrachtigingsniveau.

4 Batterijpakket en lader

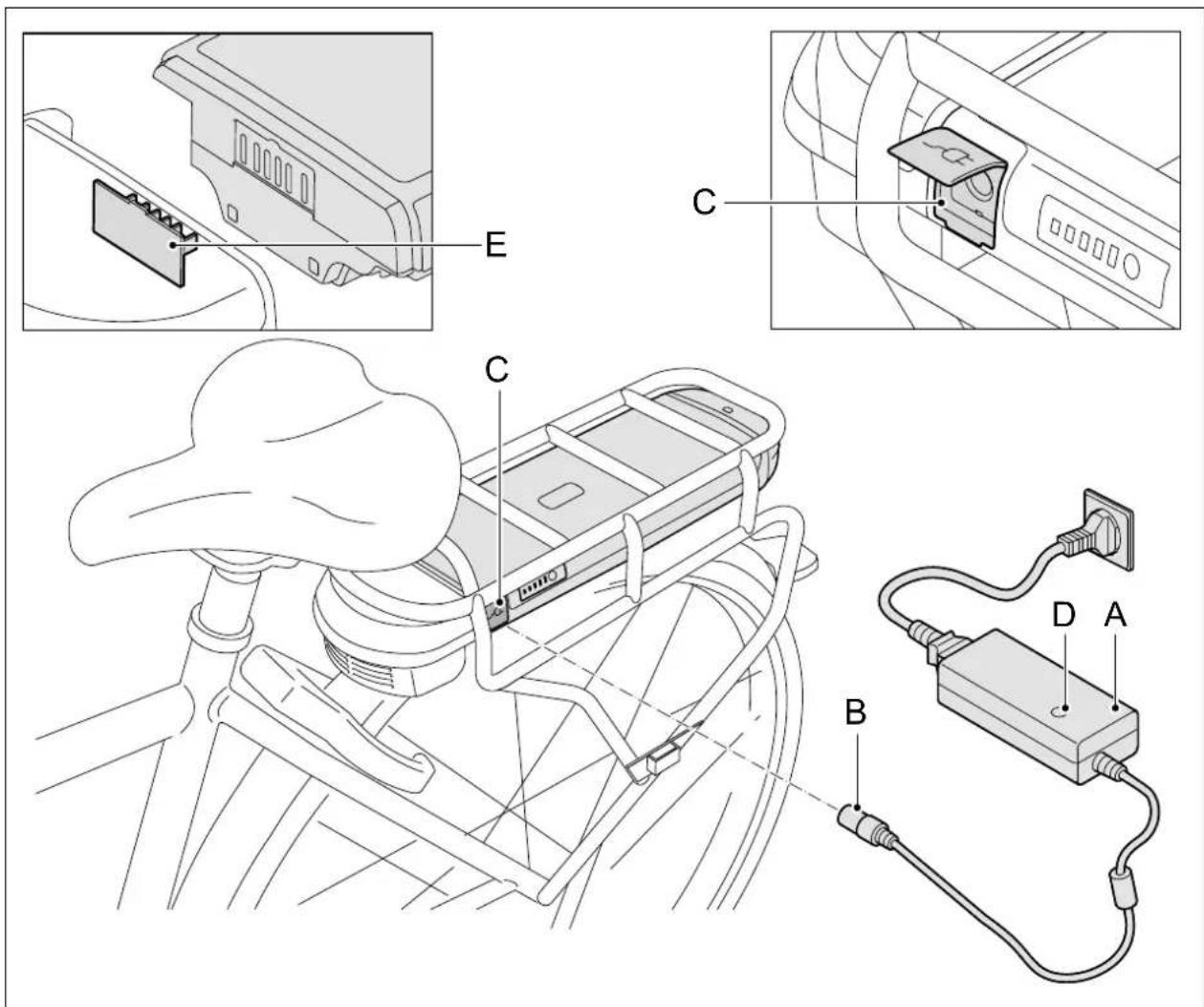

4.1 Batterijpakket en opladen

1. Sluit de lader (A) aan op de netspanning.
2. Sluit de laadstekker (B) van de lader aan op het contactpunt van het batterijipakket (C).
3. Tijdens het laden brandt het lampje (D) op de lader rood.
   Wanner het batterijpakket volledig geladen is, dan brandt het lampje groen. Na 24 uur wird het laden automatisch stoppezet.Het lampje op de lader blijft groen branden.

• Een volledige laadbeurt duurt ca. 4,5 - 7,5 uw. Dit is afhankelijk van uw batterijpakket.
• Het batterijpakket kan zowel binnen als buiten de fiets geladen worden.
• Let er bij hetteringplaatsen op dat de contactpunten van het batterijpakket en het docking station (E) goed op elkaar aangesloten worden.

Laadadvies

• Laad het batterijpakket.altijd op met de bij de fiets geleverde lader. Gebruik geen andere lader.
• Laad voor het eerste gebruik van de fiets het batterijpakket een koer helemaal op totdat het indicatielampje op de lader groen worden.
• Nadat het batterijpakket volledig is opgeladen stopt het laden automatisch na 24 uur.
• Het batterijpakket hoeft nicht—helemaal leeg te zijn voor het opladen. Het batterijpakket blijft in goede conditie, wanner u de fiets na ieder gebruik (ongeacht de afstand) waar oplaadt.
• Een batterijpakket dat leeg is en nicht worden opgeladen, kan defect raken.
• De garantie op het batterijpakket vervalt als diepteontlading geconstasteerd worden.
• In geval van langdurige stalling: laad het batterijpakket volledig op en koppel het batterijpakket los van de lader. Laad het batterijpakket minimaal een keer per twee maanden op. U kunt er ook voor kiezen om het batterijpakket aan de lader aangesloten te lately. U dient dan wel de lader minimaal eenkeer per twee maanden te ontkoppelen en opnieuw aan te sluiten aan het batterijpakket.
• Het batterijpakket laadt nicht onder circa 0^ en boven circa 45^ . Dit verlangt de levensduur en verhoogt de prestaties van het batterijpakket.

Waarschuwingen

Lees onderstaande waarschuwingen goed door. De fabrikant is nicht verantwoordelijk voor ongelukken of storingenveroorzaakt door oneigenlijk gebruik van (delen van) de E-bike.

• Zorg dat er geen kortsluitingplaatsvindt bij het aansluten van het batterijpakket.
• Stel het batterijpakket Niet bloot aan vuur of但它. Leg het batterijpakket nooit in vuur.
• Laat het batterijpakket Niet vallen en beschadig het Niet.
  Dompel het batterijpakket Niet in water of in een andere vloeistof.
• Houd het batterijpakket uit de buurt van kinderen.
  Maak het batterijpakket nooit open zonder toestemming. Het batterijpakket is voorzien van een zagel. Met het doorbreken van de zagel vervalt de garantie.
• Stop geen vloeistoffen of metaal in de lader.
• Sluit de lader Niet aan met natte handen.
• Raak de lader Niet aan in geval van bliksem.
• Gebruik de lader nicht in een zeer vochtige omgeving.
• Gebruik de lader Niet voor andere doeleinden.
• Zorg voor een goede ventilatieijdens het opladen.
• Sluit de lader Niet aan op de netspanning als de lader Niet gebruikt worden.
• Laadt het batterijpakket Niet op in de vollezon.
• Open of beschadig de motor nooit.

Temperatuurgrenzen Minimum Maximum
Opladen 0 °C 45 °C
Gebruik van trapbekrachtiging -15 °C 45 °C
Opslag (minimaal 60 - 80 % vullingsgraad) -10 °C 35 °C

4.2 Batterijpakket uitmelen

Het batterijpakket is met behulp van een slot beveiligd gegen diefstal.

1. Steek de bijgeleverde sleutel (A) in het slot van het batterijpakket (B) en draai 45 graden.
2. Zorg ervoor dat het klepje (C) van de laadplug zich zit.
3. Schuif het batterijpakket (B) voorzichtig uit de bagagedrager.

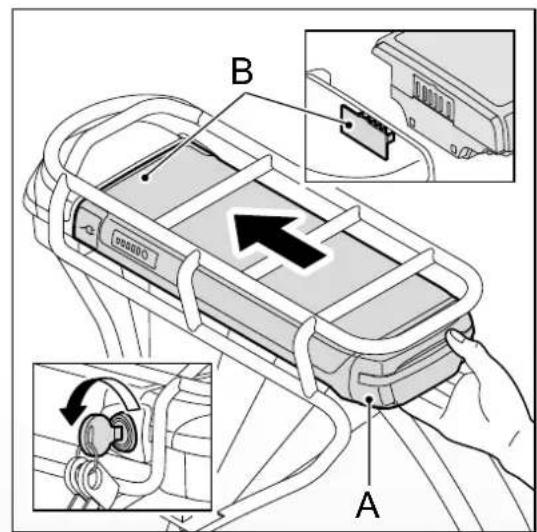

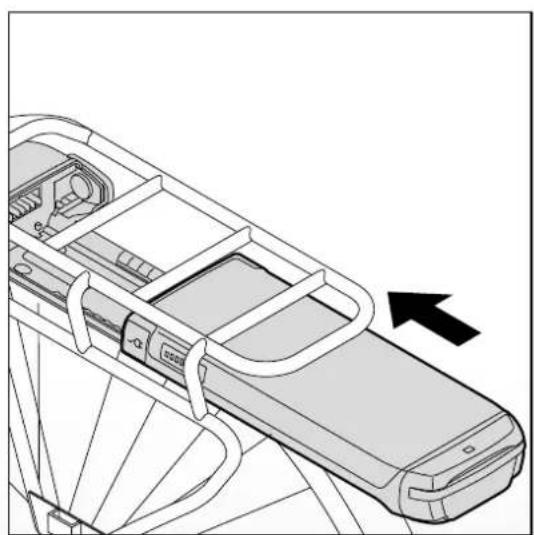

4.3 Batterijpakket terugplaatsen

1. Schuif het batterijpakket (A) voorzichtig in de bagagadrager. Zorg ervoor dat de contactpunten van het batterijpakket (A) en het dockingstation (B) goed op elkaar aangesloten worden.
2. Zet het batterijpakket op slot ter fixatie en om diefstal te voorkomen.

5 Actieradius

Het aantal kilometers dat u kunt rijden met een volledig opgeladen batterijpakket, oftewel de actieradius, is voor een groot deel afhankelijk van de gebruekte ondersteuningsstand. Deze tabel geeft u eenindicatie van de actieradius per trapbekrachtigingsniveau.

Gemiddelde actieradius (in km)

Batterijpakket Trapbekrachtigingsniveau
(Wh) 1 2 3	4 5
317 68-98	56-65 38-41	23-33 18-29
396 86-12	2 70-81 47-51	29-41 23-36
522 113-1	61 92-106 62	30-47

Bovenstaande waarden zijn gemeten bij gebruik van een{niewbatterijpakket. Naarmate het batterijpakket ouder worden, za de gemiddelde actieradius teruglopen. Er zich factoren die de actieradius in sterke of minder sterke mate beinvloeden waardoor afwijking ontstaat van bovenstaande tabel. Volg onderstaande instructies om zo dicht möglichk bij de waarden van de bovenstaande tabel te komen.

• Gebruik de gashendel met mate. Bij lage snelheden kost het gebruik van de gashendel veel energia.
• Trap voldoende bij, hierdoor verbruikt de motor minder energia.
• Zorg voor voldoende bandenspanning: minimaal 4 bar.
• Gebruik bij het wegrijden zoveel möglichk een lichte versnelling en schakelijdig ter vergroting van de actieradius.
• Fiets zoveel möglichk in constante snelheid. Veelvuldig stoppen en weer optrekken kost veel energia.
• Volg het laadadvies in § 4.1 goed op en zorg voor regelmatig onderhoud, zodat het batterijpakket en de fiets in optimale conditie blijven.
• Laad enbewaar het batterijpakket zoveel möglichk bij kamertemperatuur, dit heeft een positieve invloed op de actieradius. Houdijdens het fietsen bij een omgevingstemperatuur van minder dan 10^ rekening met een aanmerkelijk lagere actieradius.
• Bedenk dat ook het gewicht van de berijder, de leeftijd van het batterijpakket, de windkracht en de toestand van de weg invloed hebben op de actieradius.

Gewicht en prestaties Specificatie
Batterijpakket	Li-ion batterijpakket, 36 V
	8,8 Ah 11 Ah	14,5 Ah
Gewicht batterijpakket 2,55 kg	3,00 kg	3,10 kg
Laadtijd 4.30 eer 6.00 eer 7.30 eer
Wh 317 396	522
Maximale snelheid geleverd door trapbekrachtiging	25 km/h	25 km/h 25 km/h
Maximum motor vermogen	250 W	250 W	250 W

De E-bike is een EPAC (Electrically Power Assisted Cycle) overeenkomstig met EN15194.

7 Garantiebepalingen

De volgende garantiebepalingen vullen uw geldende wettelijk rechten aan.

Article 1 Garantie

1.1 Batavus B.V. garandeert dat de Batavus fietsen vrij় van constructie- en/of materiaalfouten en/of roestvorming, eén en ander voor zover dat volgt uit deze garantiebepalingen.
1.2 De garantie kan uitsluitend worden ingeroepen door de eerste eigenaar van de betreffende Batavus fiets.
1.3 De garantie vvert overeenkomstig het bepaalde in de artikelen 3.1 en 5.1.
1.4 De garantie is nicht overdraagbaar.
1.5 De door Batavus op grond van deze voorwaarden verstrekte garantie LAST onverlet de möglichkeid om de verkoper aan te spreken op grond van de gewone, wettelijk bepalingen van het Burgerlijk Wetboek.

Article 2 Garantieperiode

2.1 Batavus frames en ongeveerde voorvorken worden gedurende 10aar gegarandeerd op constructie- en/of materiaalfouten.
2.2 Voor verende voorvorken, dampers, en alle overige onderdelen, met uitzondering van de in de paragraaf 2.4 van dit articlel genoemde onderdelen, geldt eenzelfde garantie gedurende eenperiode van 2aar.
2.3 Voor lakework van frame en vork geldt voor roestvorming van binnenuit een garantie van 2aar.
2.4 Op onderdelen die aan slijtage onderhevig zijn, zoals banden, ketting, kettingbladen, freewheel, achechterandwielen, kabels en remblokken worden geen garantie gegeven, tenzij spreke is van constructie- en/of materiaalfouten.
2.5 Voor overige lak- en chromomdelen geldt voor roestvorming, mits goed onderhonden, een garantie van 2aar.
2.6 Op de elektrische onderdelen van uw E-bike (display, aandrijfsystemen en batterijpakket) worden 2aar fabrieksgarantie gegeven. Spuit de fiets Niet schoon met een hogedrukspuit. Een krachtige waterstraal kan de elektronica beschadigen. De garantie vervalt dan. De garantie vervalt ook als diepteontlading bij het batterijpakket geconstasteerd worden.

Article 3 Garantie-uitsluitingen

3.1. In de navolgende geallen vervalt de garantie:

a. Onjuist en/of onzorgvuldig gebruik van de fiets en gebruik dat nicht overeenkomstig de bestemming is;
b. De fiets is nicht conform het serviceboekje onderhouden;

c. Technische reparations zichn nicht op vakkundige wijze verricht;

d. Naderhand gemonteerde onderdelenkommen Niet overeen met de technische specificatie van de betreffende fiets of zich onjuist gemonteerd;
e. Indien het bewijs van eigendom, waaruit blijdt dat de fiets vakkundig is afgemonteerd en gecontroleerd alvorens deze aan de klant werk afgeleverd, Niet aanwezig is of nicht door de verkoper is ondertekend.

3.2. Voorts worden uitdrukkelijkuitgesloten aansprakelijkheid van Batavus B.V. voor schade aan (onderdelen van) de fiets als gevolg van:

a. Foutieve afstelling/ spanning van stuur, stuurpen, zadel, zadelpen, derailleurset, remmen, snelsluiters van de wielen en zadels;
b. Nietijdig verrangen van onderdelen zoals rem/derailleurkabels, remblokken, banden, ketting en tandwielen;
c. Klimatologische invloeden zoals normale verwering van lak of chroomroest.

Article 4 Garantie-onderdelen

4.1. Gedurende de garantieperiode zullen alle onderdelen, waarvan door Batavus B.V. is vastgesteld dat er spreke is van een materiaal- en/of constructiefout, maar keuze van Batavus B.V. worden gerepareerd dan wel worden vergoed. Eventuele kosten van (de-) montage+zijn voor rekening van de eigenaar.
4.2. In afwijking van het bepaalde in het vorige lid komt bij materiaal- en/ of constructiefouten bij frames en voorvorken gedurende drieaar na aankoopdatum ook het arbeidsloon voor rekening van de fabrikant.
4.3. Kosten van transport van de fiets en/of onderdelen van enaar Batavus B.V. komen voor rekening van de eigenaar, tenzij het betrokken onderdeel voor garantie in aanmerking komt.
4.4 Indien een bepaald onderdeel voor garantie in aanmerking komt en het origineel is Niet meer leverbaar, dan zorgt Batavus B.V. voor een minimaal gelijkwaardig alternatief.

Article 5 Indienen van claim

5.1. Claims onder deze garantie dieren onder aanbieding van de fiets of het betreffende onderdeel ter inspectie via de Batavus dealer bij wie de fiets is gekocht, te worden ingediend. Gelijktijdig dient het bewijs van aankoop alsmede het bij de fiets geleverde bewijs van eigendom aan de dealer te worden overhandigd.
5.2. Indien de eigenen is verhuisd of de dealer is nicht meer beschikkaar, za Batavus B.V. desgevraagd opgaaf doen van de dichtst bijzijnde Batavus dealer.

Article 6 Aansprakelijkheid

6.1 Een door Batavus B.V. gehonoreerde garantieclaim betekent nicht automatisch dat Batavus B.V. ook aansprakelijkheid aanvaardt voor eventueel geleden schade. De aansprakelijkheid van Batavus B.V. strekt zich nooit verder uit dan is omschreiben in deze garantievoorwaarden. Ledere aansprakelijkheid van Batavus B.V. voor gevolgschade wordenuitdrukkelijkuitgesloten. Het gestelde in deze bepaling geldt Niet indien en voor zover zulks voortvloeit uit een dwingend rechtelijkerechtsbepaling.

Wettelijk eisen

Volgens de Europese wetgeving is het beschreiben voertuig een fiets, waar dat de fiets voldoet aan de volgende regels:

• Vanaf 6 km/eur is de trapbekrachtigting alleen actief als de gebruiker zich trapt.
• De trapbekrachtig is actief tot maximaal 25km / uur .
• Het geleverde motor vermogen is maximaal 250 Watt.

Milieu

Conform de milieuregeling voor de inname en verwerking van batterijen en accu's van het ministerie van VROM adviseren wij bij een defect aan het batterijpakket deze algid in te leveren bij uw dealer. Deze is verplicht het batterijpakket in te nemen en draagt zorg voor de verdere verwerking door de producent.

Periodiek onderhoud en storingen

Uw E-bike heeft regelmatig een periodieke onderhoudsbeurt nodig.
Uw dealer kan u exact adviseren en informeren over het optimale gebruik van uw fiets. Mocht u vragen of problemen hebben met uw E-bike, neem dan contact op met uw dealer.

Wij wensen u veel plezier met uw Batavus E-bike.

Batavus B.V.
Industriebeg 4
Postbus 515
NL-8440 AM Heerenveen
