BEDIENUNGSANLEITUNG ION Technology Batavus

6 Technische gegevens 37

6 Technische gegevens

Batavus ION® Bedienungsanleitung

Batavus B.V.,april 2012 27.132.106

Inhalt

1 Benutzeranleitung 120

1.1 Zubehörteile 120
1.2 Akkupaket aufladen 123
1.3 Anweisungen fur Akkupaket unter Gepäckträger 126

2 Viereckiges Display 129

2.1 Losen und befestigen 129
2.2Einstellen 129
2.3 Tasten und Anzeigen 130
2.4 Display einschalten 130
2.5 Unterstutzung einstellen 131
2.6 Der Ladezustand 131
2.7 Übersicht über das Menu 132
2.8 Erläuterung der Menu-Einstellungen 133
2.9 Wiedergabe Optionen 137
2.10 Verwendung anderer Displays 140

3 Kompaktes Display 141

3.1 Befestigen und losen 141
3.2 Tasten und Anzeigen 141
3.3 Einstellungen 142
3.4 Fahrrad kalibrieren 145

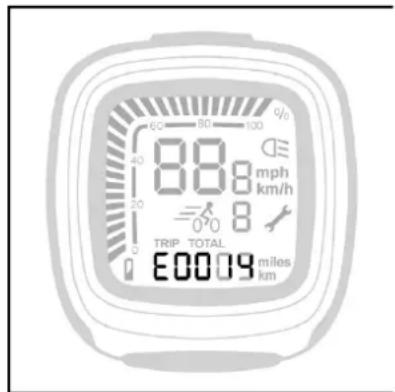

3.5 Startunterbrecher 146

4 Reichweitentabelle 147

5 Gasrehgriff (Option) 149

5.1 Gasrehgriff 149

5.2 Boost-Funktion (Gebrauch während der Fahrt) 149

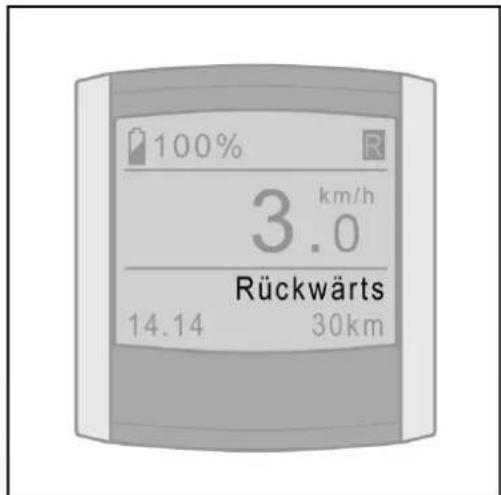

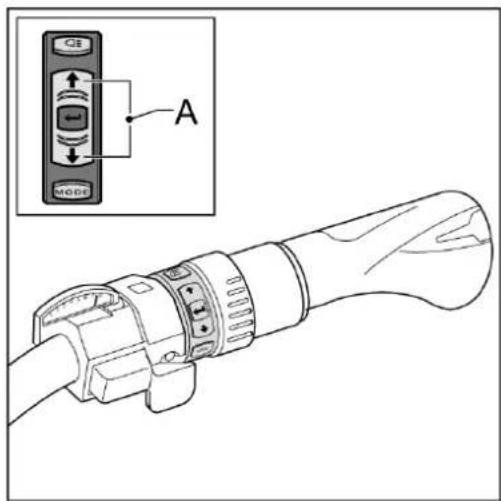

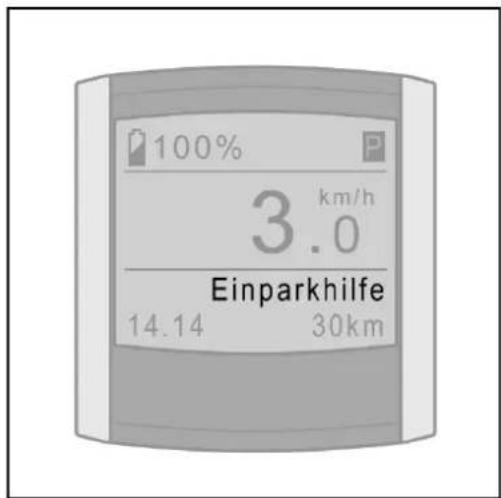

5.3 Schiebehilfe (vor- und ruckwärts) 150

6 Technische Daten. 151

6.1 Gewicht und Leistung 151
6.2 Temperaturgrenzen Akkuzellen 151
6.3 Technische Daten Ladegerät 151

7 Diagnosemeldungen 152
8 Garantiebedingungen und gesetzliche Anforderungen 154

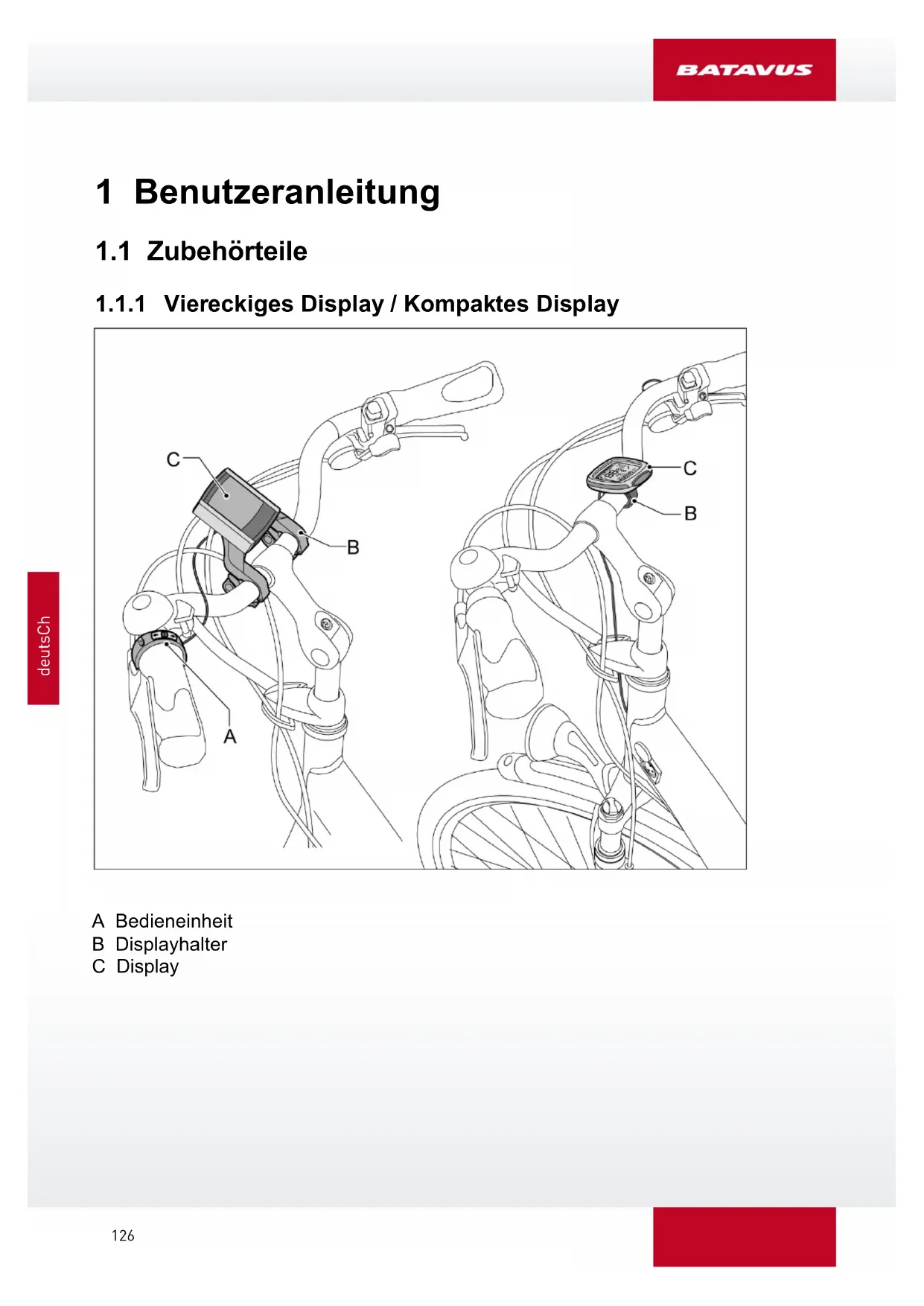

1 Benutzeranleitung

1.1 Zubehörteile

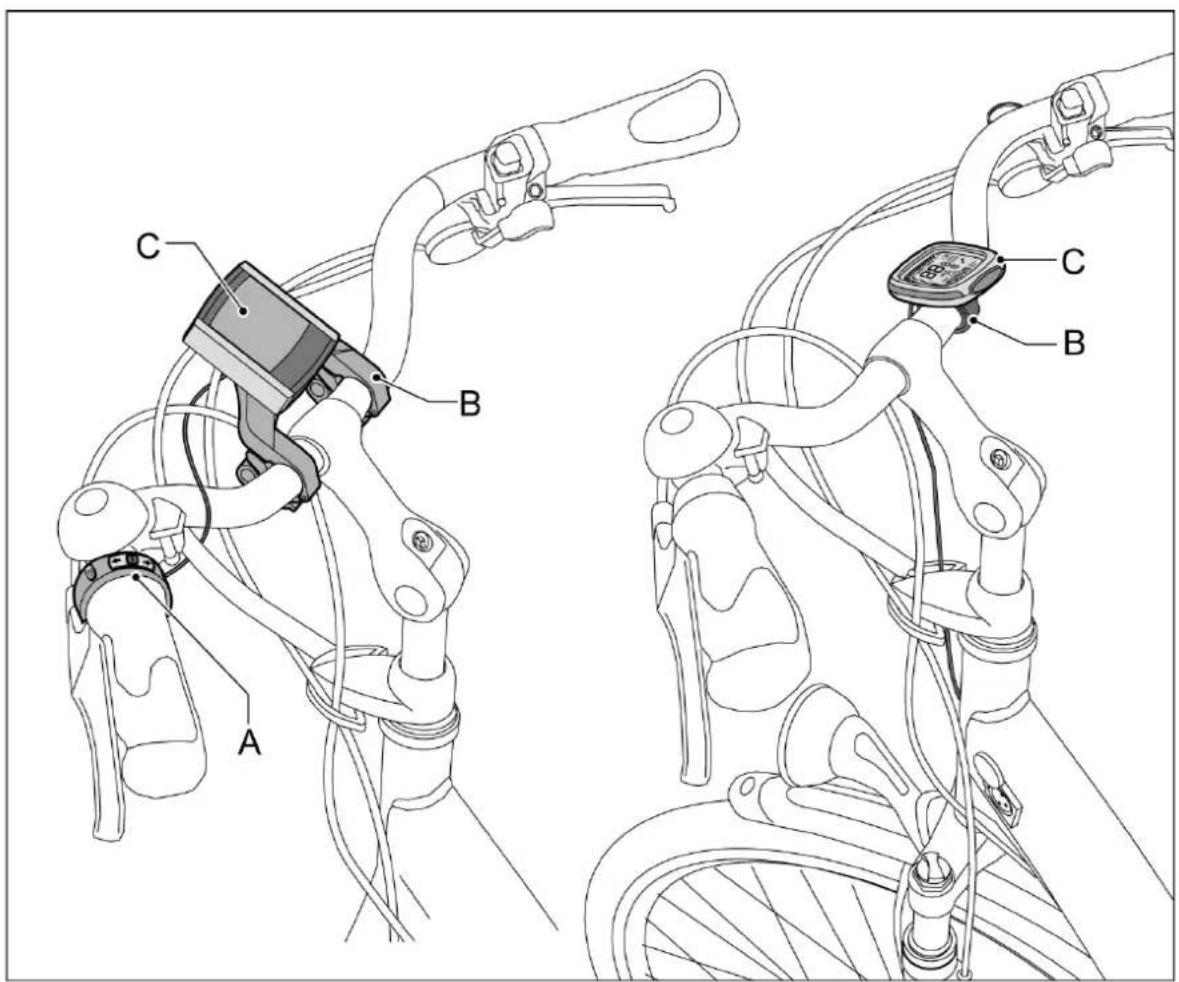

1.1.1 Viereckiges Display / Kompaktes Display

A Bedieneinheit
B Displayhalter
C Display

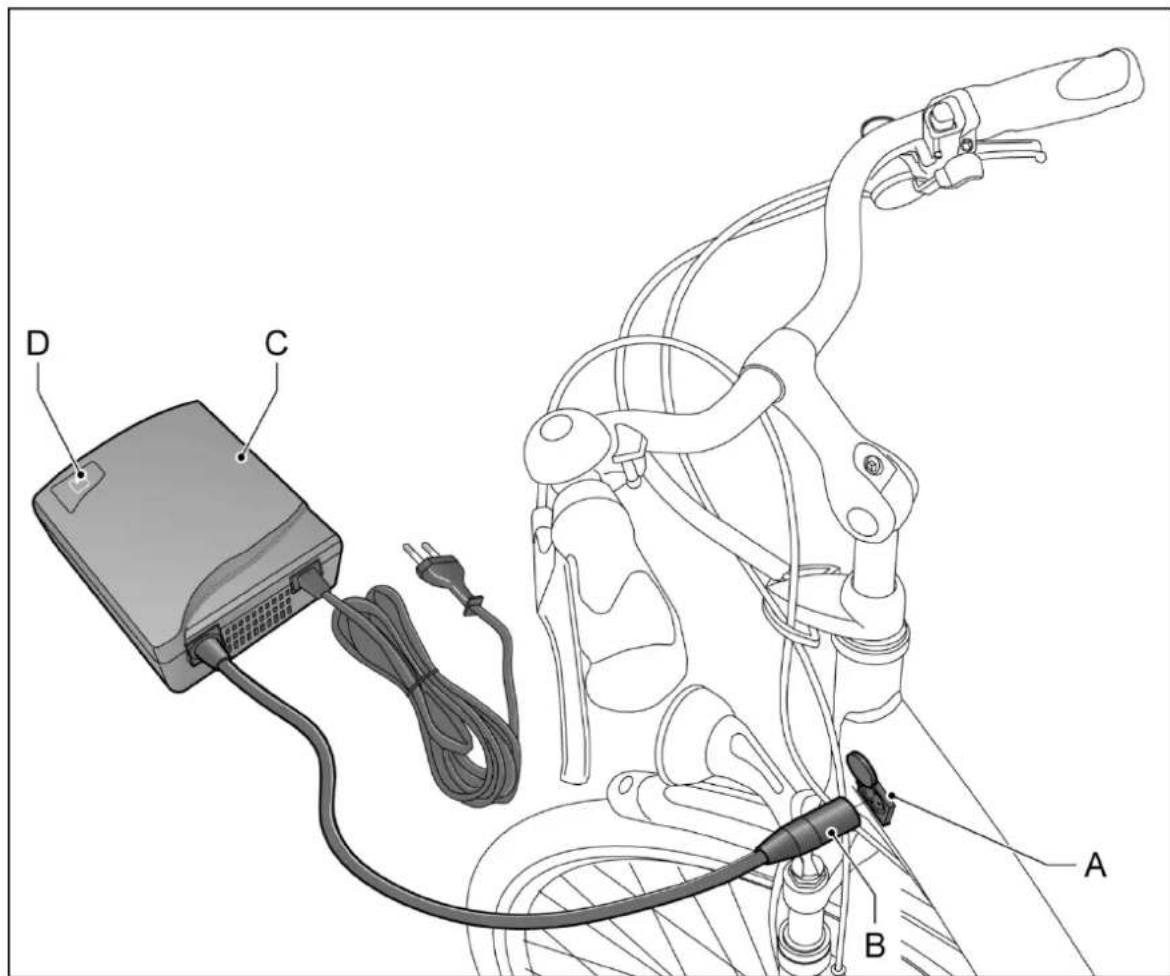

1.1.2 Ladegerät für Akkupaket im Rahmen

A Ladeanschluss

C Akkuladegerat

B Stecker D Anzeigelampchen

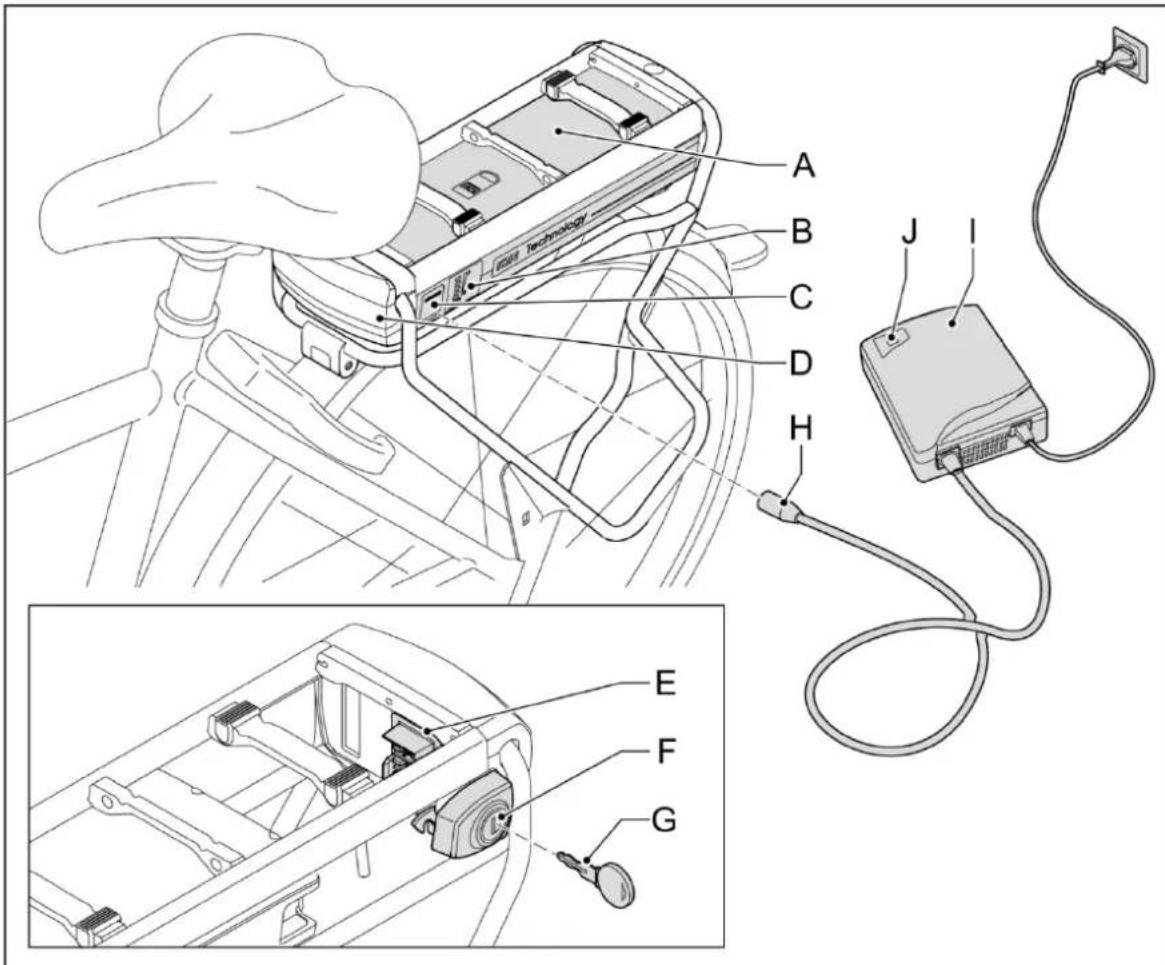

1.1.3 Akkupaket unter Gepäckträger und Ladegerät

A Akkupaket F Schloss
B Wiedergabe Ladezustand G Schlüssel
C Ladeanschluss H Stecker
D Docking Station I Akkuladegerat
E Kontaktpunkt Docking Station J Anzeigelampchen

1.2 Akkupaket aufladen

Jeder Akku entlädt sich im Laufe der Zeit. Das nennt man „Selbstentladung". Ist die Entladung zu stark, tritt eine Tiefentladung auf. Eine Tiefentladung kann ein Akkupaket dauerhaft beschädigen. Zum Schutz hiervor ist die prazise Einhaltung der Ladeanweisung unbedingt erforderlich.

Die Garantie erlischt, wenn eine Tiefenentladung festgestellt wird.

1.2.1 Aufladen

Schließen Sie das Ladegerät an dem Akkupaket an, wenn diese nicht verwendet wird. Das System wird dann gegebenenfalls das Akkupaket automatisch (auf-)laden.

Falls es nicht möglich ist, das Akkupaket am Ladegerät zu setzen, dann konnen Sie das Ladegerät nach Beendigung des Aufladevorgangs auch entfernen. Achten Sie hierbei darauf, dass Sie mindestens alle zwei Monate das Ladegerät anschließen, um das Akkupaket zu laden, damit eine Tiefenentladung verhindert wird.

Schließen Sie das Ladegerät an das Fahrrad an, wenn das Fahrrad nicht verwendet wird. Das erhöht die Lebensdauer des Akkupakets.

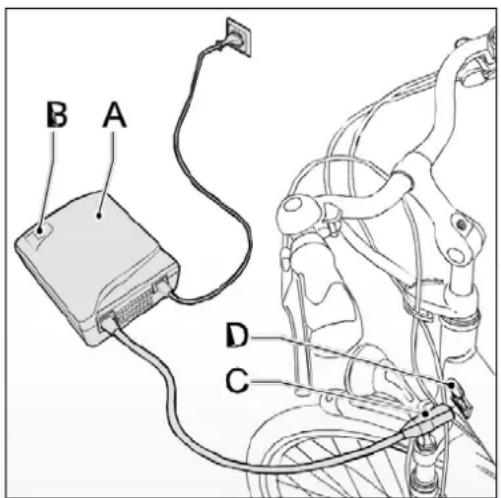

1.2.2 Aufladen im Rahmen

1. Prufen Sie, ob das Netzkabel gut am Ladegerät angeschlossen wurde.
2. Das Akkuladegerät (A) an die Netzspannung anschließen. Das grüne Anzeigelämpchen (B) leuchtet nun auf.
3. Den Stecker (C) am Ladeanschluss (D) an das Ladegerät anschließen.
4. Vor Gebrauch des Fahrrades das Ladegerät entfernen.

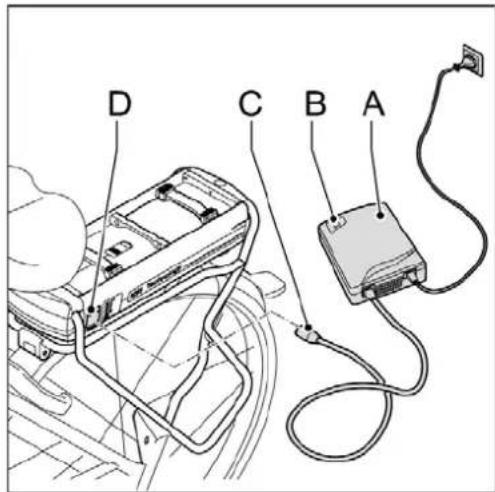

1.2.3 Aufladen unter dem Gepäckträger

1. Prufen Sie, ob das Netzkabel gut am Ladegerät (A) angeschlossen wurde.
2. Das Akkuladegerät (A) an die Netzspannung anschließen. Das grüne Anzeigelampchen (B) leuchtet nun auf.
3. Den Stecker (C) am Ladeanschluss (D) an das Ladegerät anschließen.
4. Vor Gebrauch des Fahrrades das Ladegerät entfernen.

Das Akkupaket kann sowohl am Fahrrad als auch unabhängig davon aufgeladen werden.

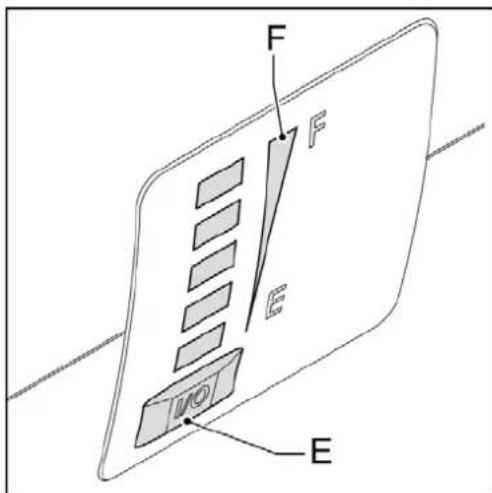

Die Taste (E) betätigen, um den Ladezustand (F) des Akkupakets zu kontrollieren, wenn es nicht eingeschaltet ist.

1.2.4 Unregelmäßiger Gebrauch oder langfristige Lagerung

Wird das E-Bike länger als zwei Monate nicht benutzt und ist das Aufladen währenddessen nicht möglich, muss das Akkupaket erst vollständig aufgeladen werden. Nach Abschluss des Ladevorgangs kann die Sicherung entfernt werden. st die Sicherung entfernt,arf das Akkupaket hochstens sechs Monate ohne weiteres Aufladen gelagert werden. Zum Entfern der Sicherung wenden Sie sichitte an ihren zertifizierten E-Bike-Handler.

• Das vollständige Aufladen des Akkupakets dauert 2 bis 3 Stunden.
  Die Kosten für das Aufladen betragen jährlich bei 2500 km/Jahr (48 km/Woche) maximal € 12,- einschließlich maximal € 6,- für die Standby-Zeit (Fahrrad immer am Ladegerät).
• Ein Ladevorgang kosten für einen Akku mit 10 Ah € 0,09.

Lesen Sie die folgenden Warnhinweise sorgfältig durch. Ihr Hersteller haftet nicht für Unfälle oder Fehler infolge nicht bestimmungsgemäßer Verwendung (von Teilen) des E-Bikes.

• Das Akkupaket immer mit dem mitgelieferten Akkuladegerät aufladen. Kein anderes Akkuladegerät verwenden.

• Bei einem leeren Akkupaket, das nicht aufgeladen wird, kann es innerhalb von zwei Wochen zu einer Tiefenentladung und damit zu einer Beschädigung kommt. In dem Fall verfällt der Garantieanspruch.

• Das Akkuladegerät nicht an die Netzspannung anschließen, wenn es nicht benutzt wird.
• Vor dem Radfahren das Ladegerät vom Akku trennen.
• Das Ladegerätarf nicht nass werden.
  Das Ladegerät nicht beschädigen.
• Das Fahrrad nicht in der prallen Sonne aufladen.
• Das Akkupaket nicht fallen setzen, Denn das konnte den Akku beschädigen.
• Sorgen Sie davon, dass die Temperatur des Akkupakets innerhalb der nachstehend aufgeführten Temperaturgrenzen bleibt. Das verlangert die Lebensdauer und erhöht die Leistung des Akkupaketes. Außen dem Funktioniert das Laden oder die Trittverständigung nicht außerhalb dieser Temperaturgrenzen.

Status Mindestens [°C]	Höchstens [°C]
Während des Aufladens	-10	+45
Während der Verwendung	-15	+55
Lagerung (Ladezustand mindestens 80%)	-10	+35

1.3 Anweisungen für Akkupaket unter Gepäckträger

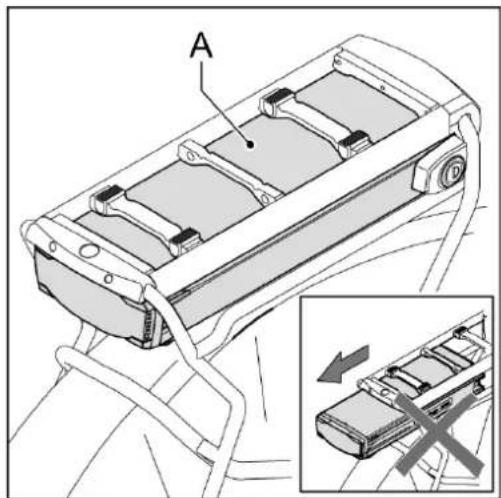

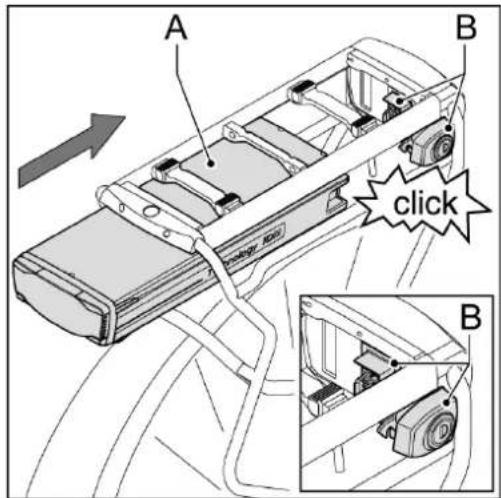

1.3.1 Akkupaket anbringen

1. Den Schlüssel aus dem Schloss abziehen.
2. Das Akkupaket (A) vorsichtig unter dem Gepäckträger entlang der Führung schiben, bis das Schloss einrastet (B).

1. Überprüfen, ob das Akkupaket (A) korrekt sitszt. Ist das Akkupaket korrekt angebracht, kann es nicht ohne Schlüssel entfernt werden.

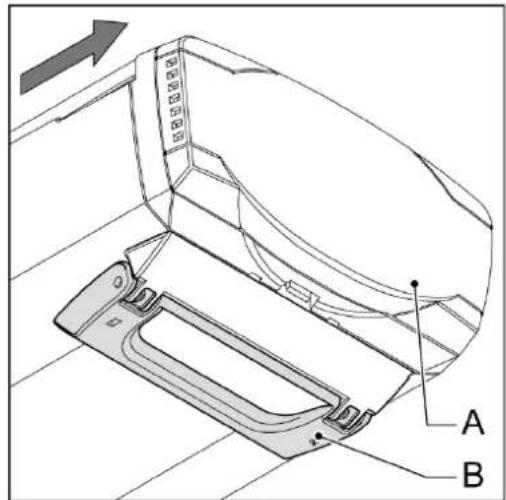

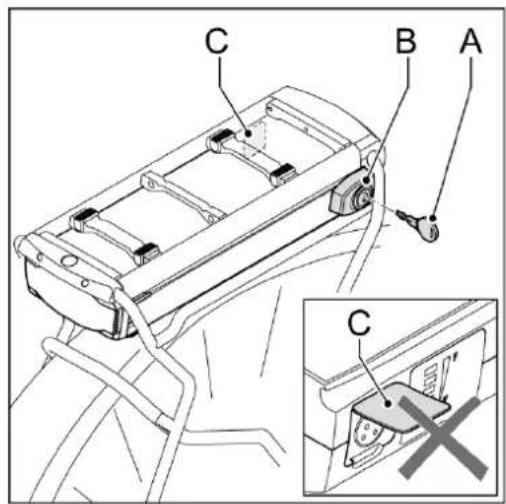

1.3.2 Akkupaket abnehmen

1. Den Schlüssel (A) in das Schloss (B) stecken (dieser Schlüssel ist identisch mit dem Schlüssel des Fahrradschlosses).
2. Sicherstellen, dass die Klappe (C) des Ladeanschlusses geschlossen ist.

1. Das Akkupaket (A) mit Hilfe des Hebels (B) auf der Unterseite des Akkupakets aus dem Gepäckträger entfern.

Das Akkupaket immer mit zwei Händen entfernen, damit es nicht herunterfällig.
Das Akkupaket aus dem Gepäckträger entfernen, wenn das Rad mit dem Auto transportiert wird.

1.3.3 Absicherung

Das Akkupaket kann nur auf dem Rad/eden Rädern, auf dem/denen es installiert ist, verwendet werden. Ein Code in der Software stellt sicher, dass der Akku auf einem anderen Fahrrad unbrauchbar ist, also keine Trittverständigung liefert (Diebstahlschutz). In weitere Fällen konnen Sie ein zweites Akkupaket für Ihr E-Bike anschaffen. Wenden Sie sich in dem Fallitte an ihren Handler.

1.3.4 Trittverständlung

Zum Einschalten des Systems die Beleuchtungstaste oder den Pfeil nach oben drücken. Wir das E-Bike nicht benutzt, werden Trittverständigung und Beleuchtung nach fünf Minuten automatisch ausgeschelt. Fünf Minuten später wechselt das Display automatisch in den Schlafmodus und zeigtchts mehr an.

Zur Beendigung des Schlafmodus die Beleuchtungstaste oder den Pfeil nach oben drücken. Der Schlafmodus des Displays endet auch, sobald das Fahrrad in Bewegung kommt.

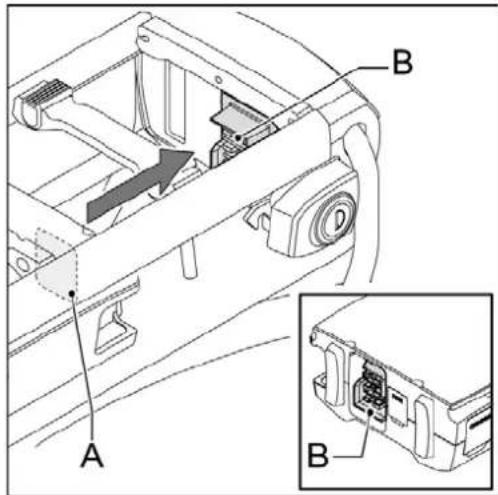

1.3.5 Diagnosemeldung

Wenn alle LEDs blinken, erst prufen, ob das Akkupaket (A) korrekt an die Docking Station (B) angeschlossen ist.

Wenn die LEDs werden blinken, wenden Sie sichitte an ihren Handler.

1.3.6 Beleuchtung (Licht)

Die Beleuchtung (sowohl Scheinwerfer als auch Rücklicht) wird vom Akkupaket gespeist und Funktioniert ausschließlich, wenn das Akkupaket an das E-Bike angeschlossen ist. Bei einem leeren Akkupaket Funktioniert der Motor als Dynamo. Das Rücklicht ist am Akkupaket angebracht.

Bei einem eventuellen Austausch des Rücklichts wenden Sie sichitte an ihren zugelassenen E-Bike-Handler.

2 Viereckiges Display

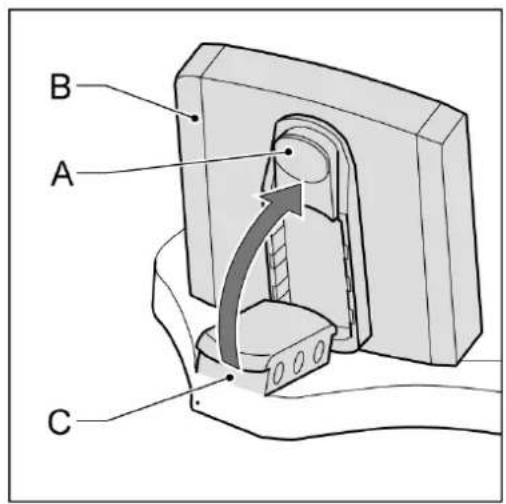

2.1 Lösen und befestigen

Lösen: Taste (A) auf der Unterseite eindrücken und das Display (B) vom Displayhalter (C) entfern.

Befestigen: Das Display (A) schrag auf den Displayhalter (C) stecken und die Verriegelung einrasten halten.

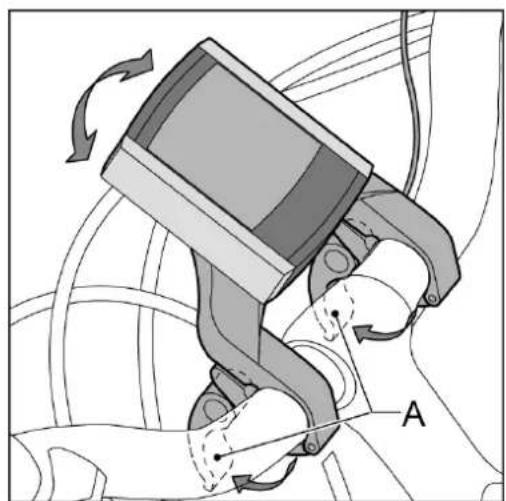

2.2 Einstellen

Die Hebel (A) losen und den Displayhalter drehen.

Beim Abstellen oder Transport des Fahrrads das Display entfernen.

2.3 Tasten und Anzeigen

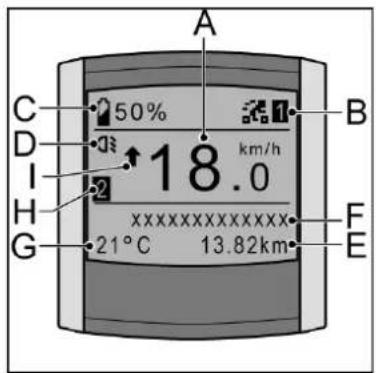

2.3.1 Display

A Aktuelle Geschwindigkeit
B Trittverständkungsstufe
C Ladezustand Akkupaket
D Beleuchting Anzeige
E Variable Anzeige
F Beschreibung variable Anzeige
G Temperatur/Zeit
H Wiedergabe Fahrt 1/Fahrt 2

Anzeige Mittelgeschwindigkeit

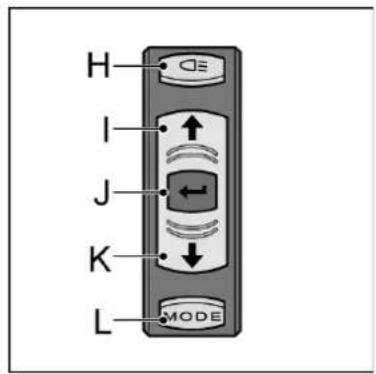

2.3.2 Bedieneinheit

H Beleuchtungstaste

I Taste nach oben - variable Anwendung
J Set - variable Anwendung
K Taste nach unten - variable Anwendung
L Mode-Taste - variable Anwendung

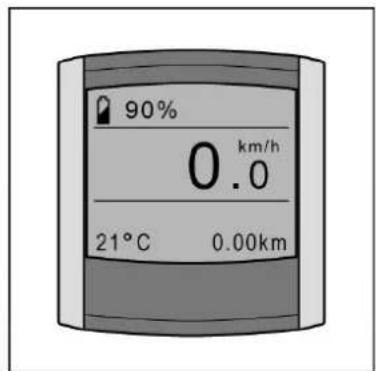

2.4 Display einschalten

Bei Betätigung der Beleuchtungstaste oder des Pfeils nach oben erscheint die Anzeige.

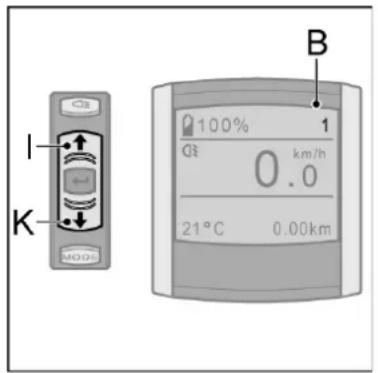

2.5 Unterstützung einstellen

Zur Einstellung der Unterstützung (B) die Taste nach oben (I) oder nach unten (K) drücken. Zur Auswahl stehen die drei folgenden Positionen:

1 ECO
2 NORMAL
3 POWER

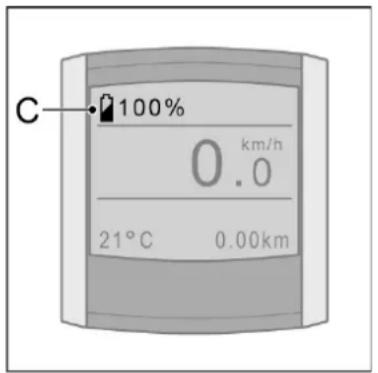

2.6 Der Ladezustand

Der Ladezustand (G) zeigt die Aufladung des Akkupakets in Prozent an. Das wird bei jeder Wiedergabeneinstellung angezeigt.

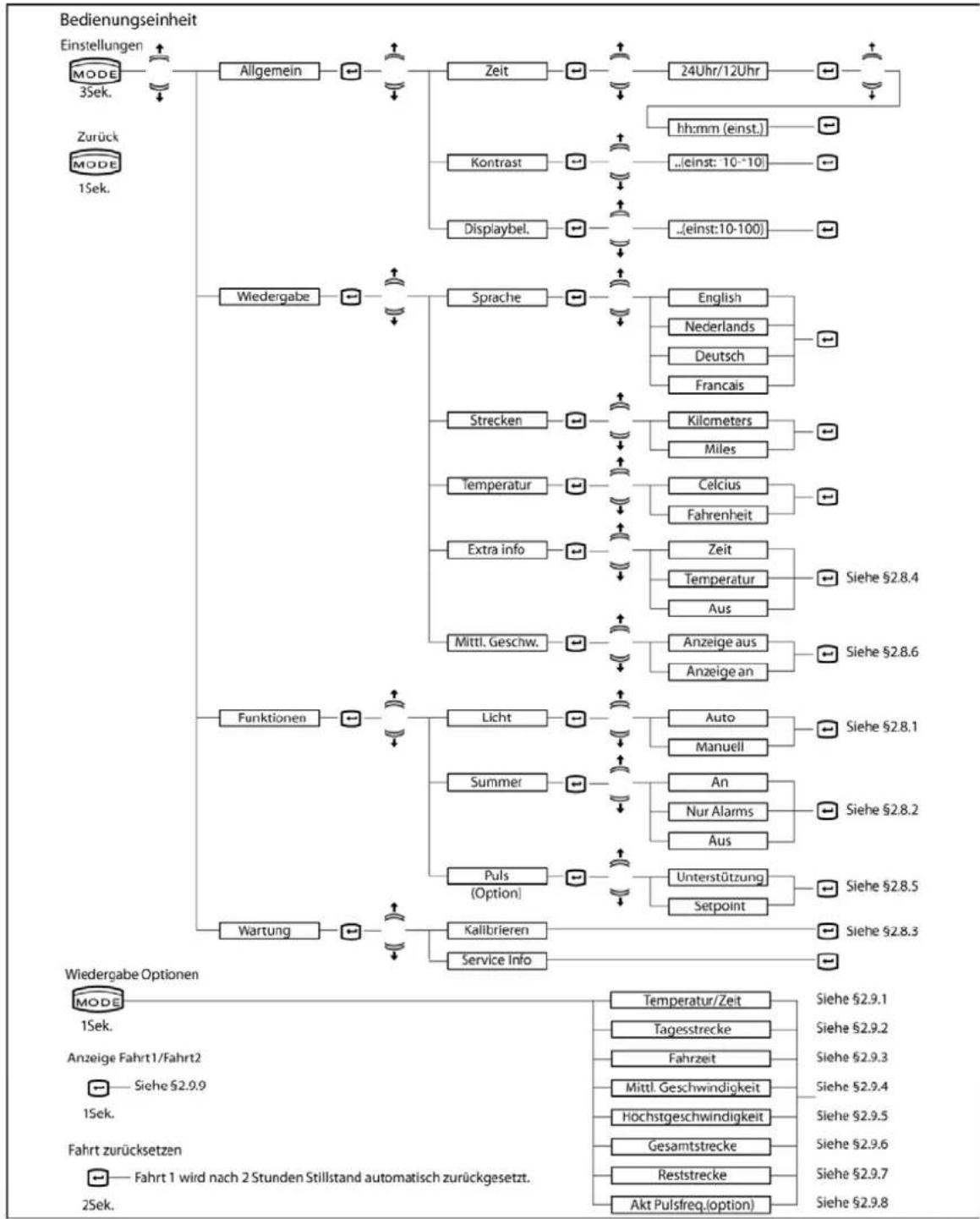

2.7 Übersicht über das Menu

2.8 Erläuterung der Menu-Einstellungen

2.8.1 Beleuchtung (Licht)

Unter Beleuchtung (Licht) wird die automatische oder manuelle Einschaltung der Beleuchtung eingestellt.

Bei der Einstellung Automatisch schaltet sich die Fahrradbeleuchting automatisch ein und aus. Ein Lichtsensor misst kontinuierlich die Lichtmenge und schaltet anhand der Ergebnisse die Beleuchting ein und aus.

Bei der Einstellung Manuell reagiert die Fahrradbeleuchtung ausschließlich auf die Betätigung der Beleuchtungstaste auf der Bedieneinheit.

2.8.2 Pieptone (Summer)

Unter Pieptone (Summer) wird eingestellt, ob und in welchen Fällen Pieptone erklingen.

Bei der Einstellung Ein erklingen bei einer Meldung auf dem Display fünf Lange Pieptöne. Darüber hinaus erklingt ein kurzer Piepton bei Betätigung der Tasten der Bedieneinheit.

Bei der Einstellung Nur Alarm erklingen bei einer Meldung fünf lange Pieptöne. Bei Betätigung der Tasten der Bedieneinheit erklingen bei dieser Einstellung keine Pieptöne aus dem Display.

Bei der Einstellung Aus erklingen keine Pieptone aus dem Display, wenn die Bedieneinheit betätigt oder Meldungen angezeigt werden.

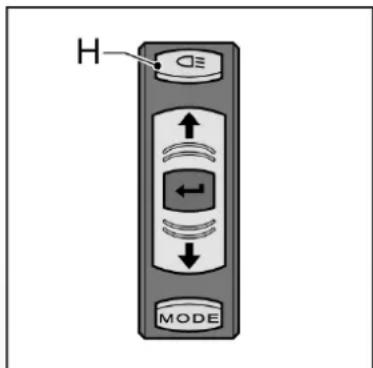

2.8.3 Kalibrieren

Wenn die Trittverständung im Laufe der Zeit nachlässt, muss eventuell die Elektronik kalibriert werden.

1. Stellen Sie sich darüber fahrrad.
   Keinen Druck auf die Pedale ausüben.
2. Die Beleuchtung (H) ausschalten.
3. Die Beleuchtungstaste mindestens zwei Sekunden lang gedrückt halten, bis der Abschluss der Kalibrierung gemeldet wird.

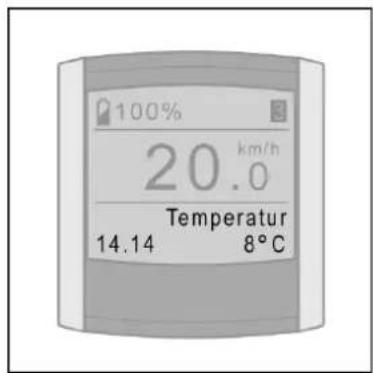

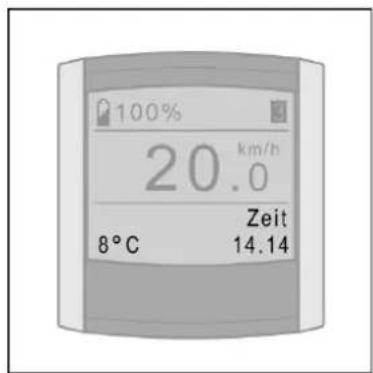

2.8.4 Zusätzliche Informationen

Mit dieser Option kann die Wiedergabe der Zeit oder der Temperatur links auf dem Display eingestellt werden.

Bei der Auswahl von Zeit, wird die Zeit immer links unter auf dem Display angezeigt. Temperatur wird dann unter den Wiedergabeoptionen stehen (siehe § 2.9).

Bei der Auswahl von Temperatur, wird die Temperatur immer links unter auf dem Display angezeigt. Zeit wird dann unter den Wiedergabeoptionen stehen (siehe § 2.9).

Wahlen Sie Aus, dann bleibt der Raum unter links im Bildschirm leer. Sowohl Zeit als auch Temperatur wird dann unter den Wiedergabeoptionen stehen (sehe § 2.9).

2.8.5 Herzschlag (Option)

These Option ermittelicht bei Verwendung von Herzschlagunterstützung die Änderung der Herzschlageinstellungen. Naheres erfahren Sie bei ihrem Handler. Die Option Unterstützung ermittelicht das Ein- oder Ausschalten der Unterstützung anhand Ihres Herzschlags.

Die Option Richtwert erhögt die Einstellung des gewünschten Herzschlags mit den Pfeiltasten. Das Trittverständigungssystem sorgt dann davon, dass kontinuierlich auf den Richtwert hingearbeitet wird, indem die Unterstützung verfürt oder gerade verringgert wird.

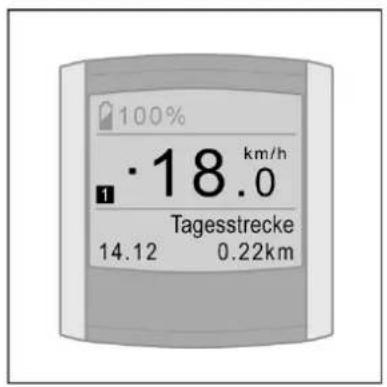

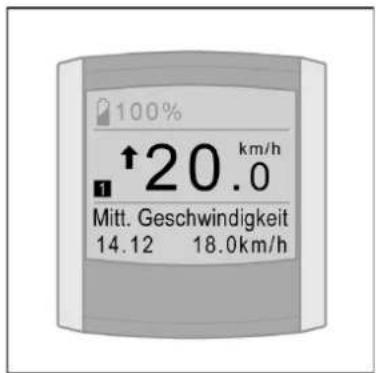

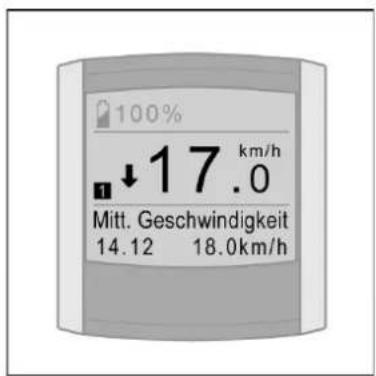

2.8.6 Indikator mittlere Geschwindigkeit

Der Indikator für der mittlere Geschwindigkeit zeigt während der Fahrt an, ob sich die aktuelle Geschwindigkeit über oder unter der mittlere Geschwindigkeit der Fahrt befindet.

Pfeil nach oben bedeutet: Die aktuelle Geschwindigkeit liegt über der mittlere Geschwindigkeit der Fahrt.

Pfeil nach unten bedeutet: Die aktuelle Geschwindigkeit liegt unter der mittlere Geschwindigkeit der Fahrt.

Viereck bedeutet: Die aktuelle Geschwindigkeit ist der mittlere Geschwindigkeit der Fahrt nahezugleich.

Mit Hilfe der Option mittlere Geschwindigkeit geben Sie an, ob Sie den Indikator im Display wiedergeben möchten oder nicht.

2.9 Wiedergabe Optionen

Wenn Sie die Taste MODE kurz drücken, bestimmen Sie, was Sie unter rechts im Bildschirm sehen möchten. Nachstehend werden alle möglichen Wiedergabeoptionen kurz erlautert.

2.9.1 Zeit/Temperatur

Im Menu Einstellungen können Sie wahlen, ob Sie die Zeit, die Temperatur oder keine der beiden Optionen standardmäßig unter links im Bildschirm sehen möchten (siehe § 2.8.4). Die nicht gewählte(n) Option(en) wird/werden dann automatisch unter den Wiedergabeoptionen stehen.

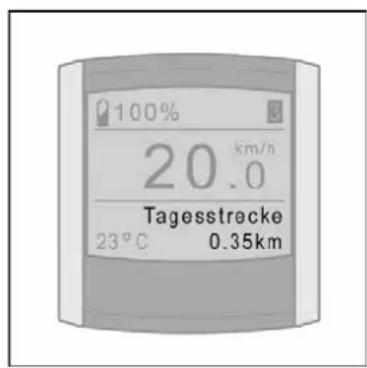

2.9.2 Tagesstrecke

Die Tagesstrecke ab Beginn der Fahrt. Zum Zurücksetzen der „Tagesstrecke" siehe § 2.9.9.

2.9.3 Fahrtzeit

Die Fahrtzeit ab Beginn der Fahrt.
Zum Zurücksetzen der „Fahrtzeit" siehe § 2.9.9.

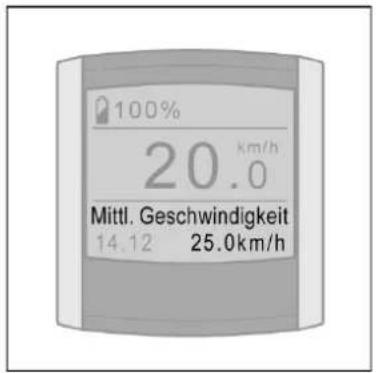

2.9.4 Mittl. Geschwindigkeit

Mittl. Geschwindigkeit über die gefahrene Strecke. Zum Zurücksetzen der „Mittl. Geschwindigkeit" siehe § 2.9.9.

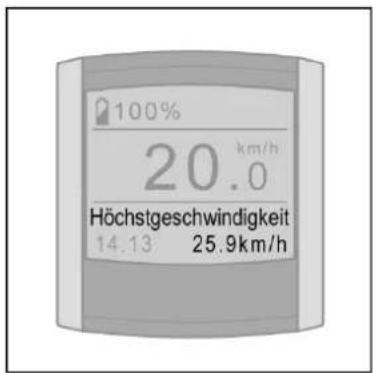

2.9.5 Höchstgeschwindigkeit

Höchstgeschwindigkeit über die gefahrene Strecke.

Zum Zurücksetzen der „Höchstgeschwindigkeit" siehe § 2.9.9.

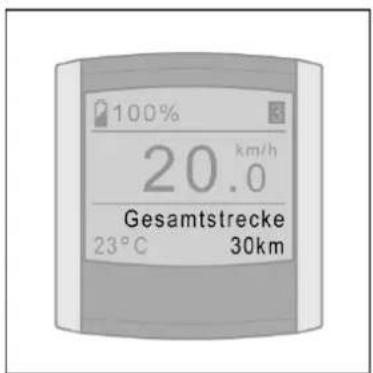

2.9.6 Gesamtstrecke

Die Gesamtstrecke ab Beginn der Fahrt.
Es ist nicht möglich, die Gesamtstrecke zusätzten.

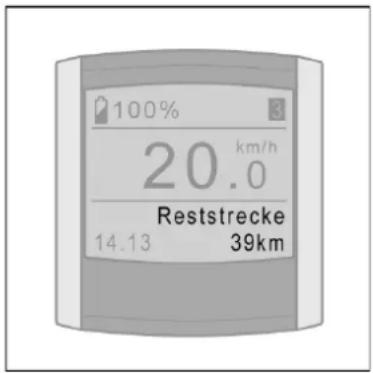

2.9.7 Reichweite

Die Reichweite gibt die Anzahl der Kilometer an, für die die Trittverständigung noch zur Verfügung liegt.

Die Reichweite wird anhand des aktuellen und des historischen Verbrauchs in Verbindung mit dem Ladezustand des Akkupaketes berechnet.

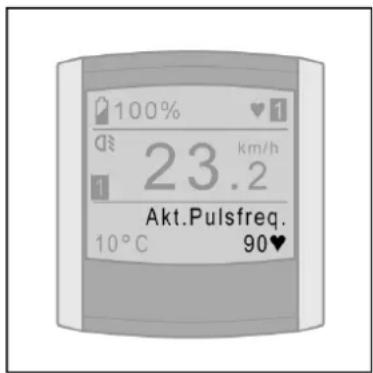

2.9.8 Aktueller Herzschlag (Option)

These Option zeigt bei Verwendung von Herzschlagunterstützung den aktuellen Herzschlag an. Nähres erfahren Sie bei ihrem Handler.

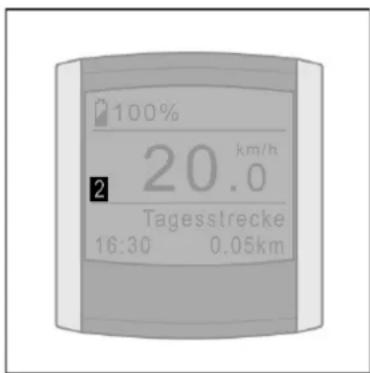

2.9.9 Fahrt 1 und Fahrt 2

Tagesstrecke, Fahrtzeit, Mittl. Geschwindigkeit und Höchstgeschwindigkeit sind miteinander verbunden und werden zwei Mal festgehalten,)namlich unter Fahrt 1 und Fahrt 2.

Mit einem kurzen Druck auf die rote Taste erfolgt der Wechsel zwischen der Wiedergabe von Fahrt 1 und Fahrt 2.

Fahrt 1 wird automatisch zurückgesetzt, wenn das Fahrrad für mehr als zwei Stunden nicht benutzt wird. Fahrt 1 kann auch durch langes Drücken der roten Taste manuell zurückgesetzt werden.

Fahrt 2 kann ausschließlich manuell durch langes Drucken der roten Taste zurückgesetzt werden.

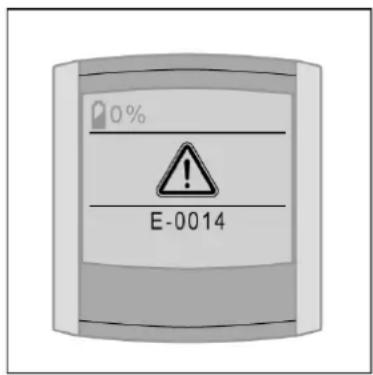

2.10 Verwendung anderer Displays

Ihr Display dient als Startunterbrecher. Daher ist es nicht möglich,{jedes beliebige Display auf Ihrem E-Bike anzubringen und in vollem Umfang zu nutzen.

Ihr Display hat einen einzigartigen Code gespeichert, der mit dem entsprechenden E-Bike korrespondiert. Bei Einschalten der Unterstützung oder der Beleuchting wird überprüft, ob Display und Fahrrad zusammengehoren. Ist das nicht der Fall, wird die Meldung E0014 angezeigt und kann weder die Unterstützung noch die Beleuchting eingeschaltet werden.

Falls Sie zwei E-Bikes mit demselben Displaytyp besitzen, können beide Displays auf beiden Fahrrädern angemeldet werden.

Ihr zertifizierter E-Bike-Handler kann das für Sie erledigen. Beide Displays Funktionieren dann auf beiden Fahrrädern.

Das Hinterrad nicht entfernen. Wenn das Hinterradentaft wird, kann das die Leistung des Fahrrads beeinflussen.

3 Kompaktes Display

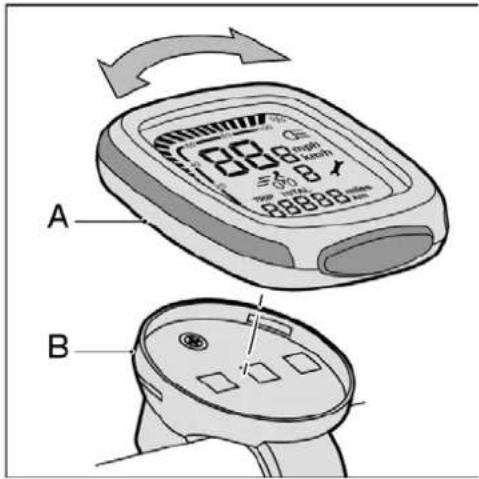

3.1 Befestigen und losen

1. Das Display (A) auf den Halter (B) stecken. Zur Befestigung das Display um eine Vierteldrehung im Uhrzeigersinn dreiben.
2. Zum Losen das Display entgegen dem Uhrzeigersinn drehen.

Beim Abstellen oder Transport des Fahrrads das Display entfern.

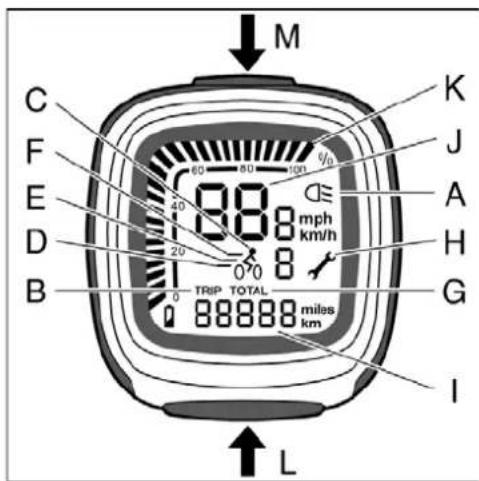

3.2 Tasten und Anzeigen

Jede einzeln ausgewählte Funktion wird durch einen klinen Strich gekennzeichnet.

A Beleuchting (Licht)
B Tagesstrecke
C Trittverständlung AUS
D Trittverständlung ECO
E Trittverständung NORMAL
F Trittverständlung POWER
G Insgesamt zurückgelegte Strecke

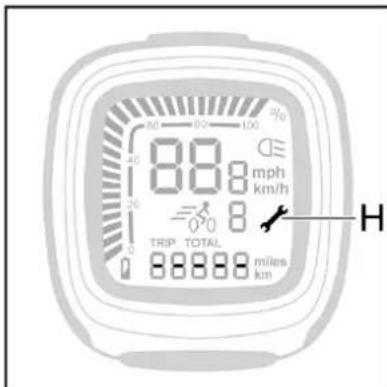

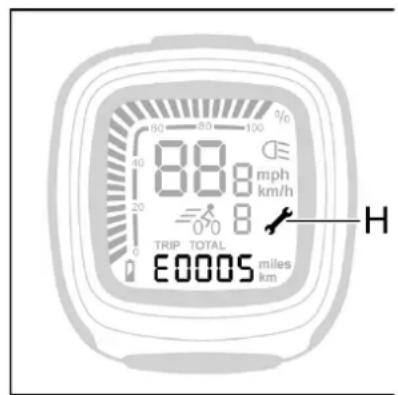

H Unterhaltanzeige
I Variable Anzeige
J Geschwindigkeit

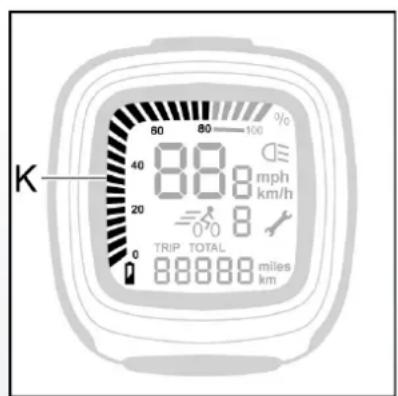

K Ladezustand Akkupaket
L Set-Taste
M Lichttaste

3.3 Einstellungen

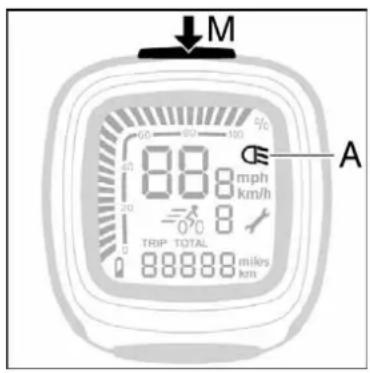

Beleuchtung ein-/ausschalten (A und M)

• Drücken Sie den Lichttaste (M), um die Beleuchtung ein- oder auszuschalten. Wenn die Beleuchtung eingeschaltet ist, erscheint ein kleiner Strich (A) und schaltet sich die Hintergrundbeleuchtung des Displays ein.

Die Beleuchtung wird durch das Akkupaket gespeist. Wenn das Fahrrad still steht, bleibt die Beleuchtung eingeschaltet. Bei einem leeren Akkupaket Funktioniert der Motor als Dynamo.

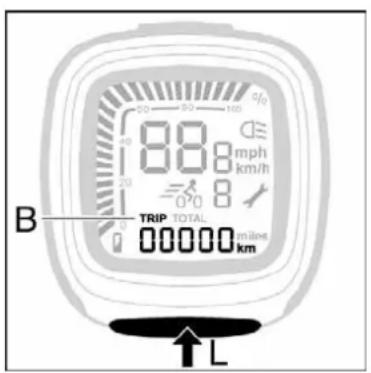

Tagesstrecke (B)

• Normalerweise ist die Tagesstrecke zu setzen. Die Tagesstrecke wird auf 0 zurückgesetzt, wenn Sie die Set-Taste (L) 5 Sekunden lang drucken.

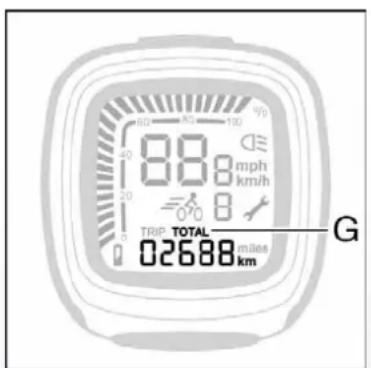

Insgesamt zurückgelegte Strecke (G)

• Bei Einschalten der Trittverständlung oder Beleuchtung wird die insgesamt zurückgelegte Strecke angezeigt. Nach 15 Sekunden wird die insgesamt zurückgelegte Strecke automatisch durch die Tagesstrecke ersetzt.

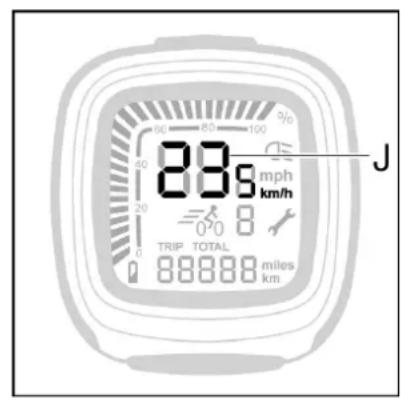

Geschwindigkeit (J)

Die Geschwindigkeit in km/h wird kontinuierlich angezeigt.

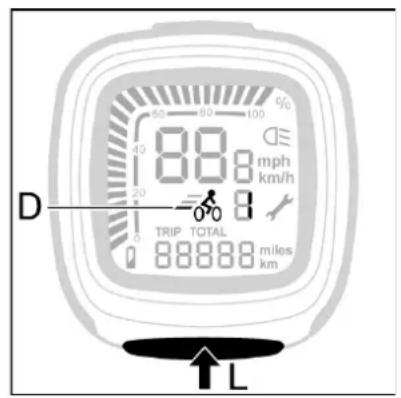

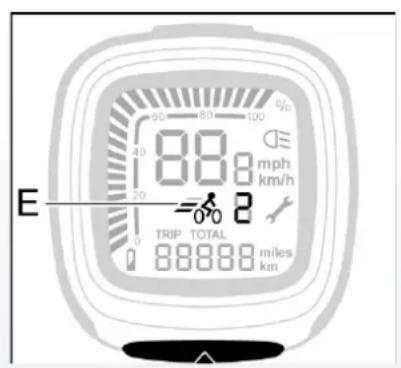

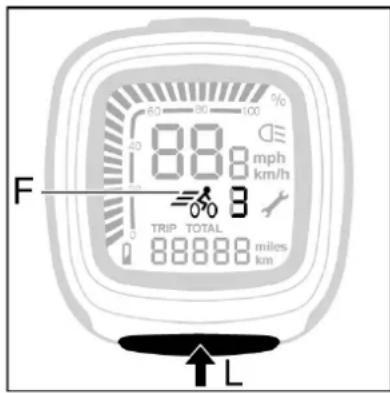

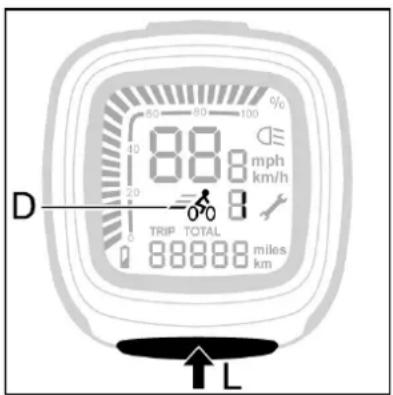

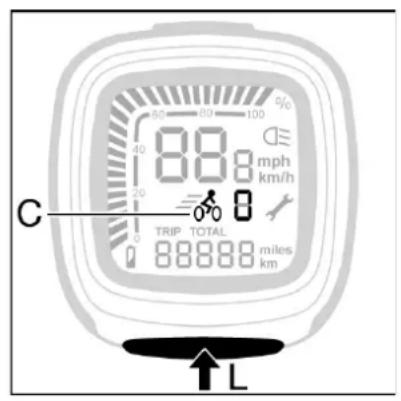

Trittverständlung (C, D, E und F)

• Zur Einstellung der Trittverstärkung die Set-Taste (L) drücken. Unter der ausgewählten Trittverstärkung wird ein kleiner Strich angezeigt.

AUS 0 (C)

Die Trittverständlung ist ausgeschaltet.

ECO 1 (D)

Die Trittverständlung ist auf die schwächste Stufe eingestellt. Die Reichweite ist am großten.

NORMAL 2 (E)

Die Trittverständlung ist auf die normale Stufe eingestellt.

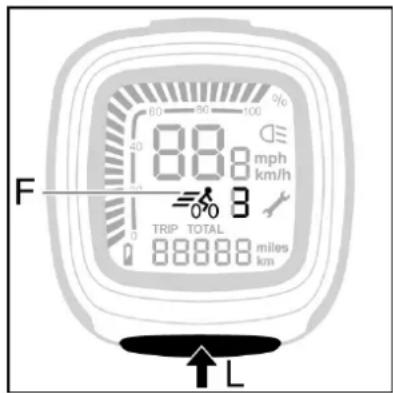

POWER (F)

Die Trittverständlung ist auf die höchste Stufe eingestellt. Die Reichweite ist am gingsten.

Wartungsanzeige (H)

Auf dem Display wird ein Gabelschluss (H) zusammen mit dem Buchstaben E und gefolgt von einer Codenummer angezeigt. Der Gabelschluss weist daraufhin, dass es sich um einen Fehler handelt, der von einem Fahrradmechaniker repariert werden muss.

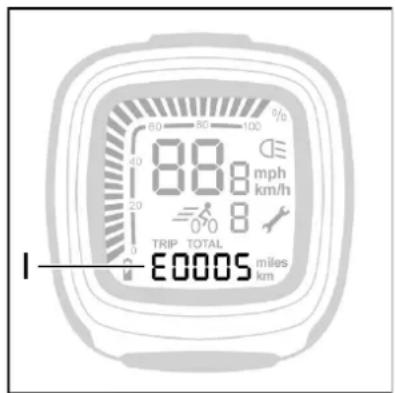

- Diagnosemeldung (I)

Auf dem Display wird der Buchstabe E, gefolgt von einer Codenummer angezeigt. Im Kapitel Meldungen wird die Diagnose beschreiben und wie Sie den Fehler selbst beheben konnen.

- Ladezustand Akkupaket (K)

Der Ladezustand wird in 4 - % Schritten angezeigt.

Service-Anzeige

Auf dem Display wird ein Gabelschluss (H) zusammen mit fünf Strichen angezeigt, wenn eine periodische Wartung auszuführen ist. In dieser Fall wenden Sie sichitte an einen Fahrradmechaniker.

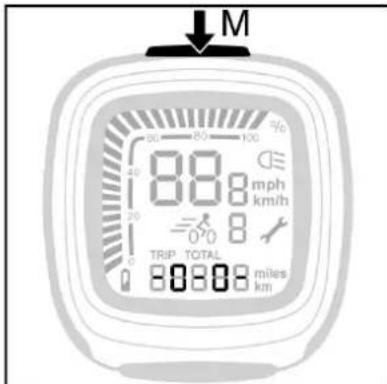

3.4 Fahrrad kalibrieren

Wenn die Trittverständigung nach einer gewissen Zeit abnimmt, muss wahrscheinlich die Elektronik kalibriert werden.

1. Stellen Sie sich darüber fahrrad.
2. Schalten Sie die Beleuchtung aus.
3. Stellen Sie die Trittverständlung auf AUS.
4. Drücken Sie die Taste M 5 Sekunden lang. Auf dem Display wird -0-0- angezeigt. Das Fahrrad ist jetzt kalibriert.

Das Hinterrad nicht entfernen. Wenn das Hinterrad entfernt wird, kann das die Leistung des Fahrrads beeinflussen.

3.5 Startunterbrecher

Ihr Display dient als Startunterbrecher. Daher ist es nicht möglich, jeges beliebige Display auf Ihr E-Bike anzubRINGen und in vollem Umfang zu nutzen.

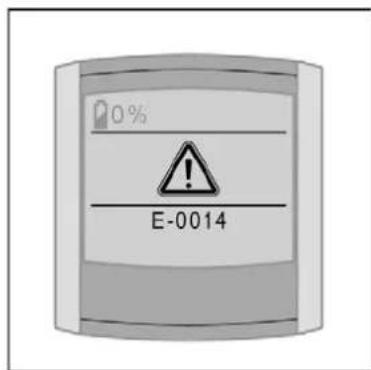

Ihr Display hat einen einzigartigen Code gespeichert, der mit dem entsprechenden E-Bike korrespondiert. Bei Einschalten der Unterstützung oder der Beleuchtung wird überprüft, ob Display und Fahrrad zusammengehoren. Ist das nicht der Fall, wird die Meldung E0014 angezeigt und kann weder die Unterstützung noch die Beleuchtung eingeschaltet werden.

Falls Sie zwei E-Bikes mit demselben Displaytyp besitzen, können beide Displays auf beiden Fahrrädern angemeldet werden.

Ihr zertifizierter E-Bike-Handler kann das für Sie erledigen. Beide Displays Funktionieren dann auf beiden Fahrrädern.

4 Reichweitentabelle

Optimal Fahrprogramm
Akkupaket	Stufe der Trittkraftverstärkung
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	23	41	17	30
216 Wh*	38	68	30	53	22	39
240 Wh*	42	75	33	59	24	43
264 Wh*	46	83	36	65	26	47
Tour Fahrprogramm
Akkupaket	Stufe der Trittkraftverstärkung
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	27	48	22	39
216 Wh*	38	68	34	61	28	50
240 Wh*	42	75	38	68	31	55
264 Wh*	46	83	42	75	34	60
Plus Fahrprogramm
Akkupaket	Stufe der Trittkraftverstärkung
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Max.	Min.	Max.	Min.	Max.
168 Wh*	29	53	23	41	13	25
216 Wh*	38	68	30	53	17	32
240 Wh*	42	75	33	59	19	35
264 Wh*	46	83	36	65	21	38

• Die Anzahl der Wattstunden (Wh) gibt die Energiemenge an, die von der Batterie geliefert werden kann und wird folgendermaßen berechnet: Kapazität (Ah) x Spannung (V).

Die Reichweite hangt von verschiedene Faktoren ab und wird stark beeinflusst durch Folgendes:

• Kapazität (Ah) und Entladespannung (V) der Batterie;
  Stufe der Trittkraftverständlung(Eco/Normal/Power);
• Trittkraftverständungsfunktion oder Fahrprogramm (Optimal/Plus/Tour); erkundigen Sie sich bei ihrem Handler nach den Möglichkeit;
• Umgebungstemperatur;
  Windstärke;
• Reifenspannung (mindestens 4 bar);
  Fahrgeschwindigkeit;
  Gewicht des Fahrs and der Ladung
  Fahrverhalten;
• Zustand der Straße;
• Verwendung der Gangschaltung.

Mit dem Altern des Akkupaketes nimmt die Reichweite spürbar ab.

Schalten

Wenn das Fahrrad mit Gangschaltung ausgestattet ist, schalten Sie rechtzeitig zur Vergroßerung der Reichweite.

5 Gasdrehgriff (Option)

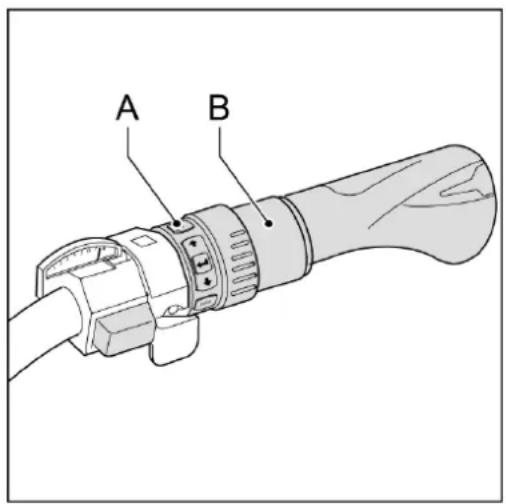

5.1 Gasdrehgriff

Der Gasdrehgriff (B) ist betriebsbereit, sobald die Trittverständung eingeschaltet ist. Zum „Gas Leben“ drehen Sie den Gasdrehgriff zu sich hin. Probieren Sie beim ersten Versuch den Gasdrehgriff vorsichtig aus, um sich mit der Kraft, die der Gasdrehgriff bietet, vertraut zu machen.

A Bedieneinheit
B Gasdrehgriff

5.2 Boost-Funktion (Gebrauch während der Fahrt)

Die Boost-Funktion steht beim Radfahren zur Verfügung, also wenn eine der drei Trittverständkungsstufen (ECO/NORMAL/POWER) eingestellt ist.

Der Gasrehgriff bietet beim Radfahren einen zusätzlichen Vorschub. Das ist practisch, wenn Sie kurzfristig beschleunigen möchten, z. B. zum Einholen. Die Boost-Funktion ist mit den Trittverstärkungsstufen verbunden. Bei der Trittverstärkung ECO ist die Wirkung des Gasrehgriffs am deutlichsten spürbar, bei POWER am wichtigen.

Achtung: Die Boost-Funktion wirkt nur, wenn Sie selbst in die Pedale treten.

5.3 Schieberhilfe (vor- und rückwärts)

Der Gasrehgriff Unterstützung bis ca.

3 km/Stunde, wenn Sie darüber dem

Fahrrad laufen. Das ist practisch, wenn Sie das E-Bike aus dem Schuppen oder dem Keller holen. Die Schieberhilfe Funktioniert sowohl vorwärts als auch rückwärts.

Mit den Pfeiltasten auf der Bedieneinheit (A) wird die Schiebehilfe eingestellt.

Schiebehilfe (P) zum Vorwartsfahren wahlen.

Schiebehilfe (R) zum Rückwärtsfahren wahlen.

Nach Einstellung der Schiebereilfe konnen Sie den Gasrehgriff zu sich hin bewegen.

Achtung: Probieren Sie beim ersten Versuch den Gasrehgriff vorsichtig aus, um sich mit der Kraft, die der Gasrehgriff bietet, vertraut zu machen.

6 Technische Daten

6.1 Gewicht und Leistung

Gewicht Akkupaket ca. 4 kg
Max. Leistung 250 Watt
Ladezeit 2 bis 3 Stunden
Spannung 24 V
Sicherung 30 A(T)

6.2 Temperaturgrenzen Akkuzellen

Status Mindestens [°C]	Höchstens [°C]
Während des Aufladens	-10 +45
Während der Verwendung	-15 +55

6.3 Technische Daten Ladegerät

Spannungszufuhr	230 VAC
Eingangsleistung	Max. 145 Watt
Stromzufuhr	Max. 1 A

7 Diagnosemeldungen

Wenn Sie die Meldung nicht im Handbuch finden, wenden Sie sichitte an einen Fahrradhändler oder Fahrradmechaniker.

Meldung	Diagnose Lösung
E01	Akkupaket ist leer.	Akkupaket aufladen.
E02 Akkupaket ist während des Aufladens zu weiß oder zu kalt geworden.	Abwarten, bis das Akkupaket innerhalb der Temperaturgrenzen liegt (siehe § 1.2.4 und § 5.2). Das Aufladen wird dann automatisch fortgesetzt.
E04 Fahrrad ist an das Ladegerät angeschlossen.	Das Ladegerät vom Fahrrad abkoppeln.
E07 Temperatur des Motors liegt außerhalb der Temperaturgrenzen.	Warten, bis der Motor wieder die richtige Temperatur erreicht hat.
E13 Display reagiert nicht richtig.	These Meldung kann beim Positionieren bzw. Entfernen des Displays ausgegeben werden. Wenden Sie sichitte an einen Fahrradmechaniker.
E14 Display wird nicht erkannt.	Das Display muss erneut eingestellt werden. Wenden Sie sichitte an einen Fahrradmechaniker.
E15 Abweichung im Das Fahrrad an das	Ladegerät
	Lademanagement anschließen und warten, bis das Fahrrad vollständig aufgeladen ist.
E16 Ununterbrochener Ausschlag des Kraftsensors.		Zur Kalibrierung die Lichttaste 5 Sekunden lang gedrück htten, siehe § 3.4.
E17 Maximaler Motorstrom erreicht durch extreme Belastung.		These Meldung wird nicht mehr angezeigt, sobald das Fahrrad nicht mehr belastet wird.
E18 Spannungsdifferenzen zwischen den Zellen des Akkupakets gemessen.		Das Fahrrad an das Ladegerät anschließen und warten, bis das Fahrrad vollständig aufgeladen ist.
E19 Temperatur des Akkupakets liegt außerhalb der Temperaturgrenzen.		Abwarten, bis das Akkupaket innerhalb der Temperaturgrenzen liegt (siehe § 1.2.4 und § 5.2). Das Aufladen wird dann automatisch fortgesetzt.
E21	Regler Motorsrom.	Das Fahrrad nicht mehr so schwer belasten. Diese Meldung wird dann nicht mehr angezeigt.
E22 Probleme während des Aufladens.		Die Beleuchtung ein-/ausschalten und 10 Sekunden warten. Das Ladegerät anschließen. Bei wiederholter Anzeige dieser Meldung einen Fahradmechaniker zu Rateziehen.

8 Garantiebedingungen und gesetzliche Anforderungen

Garantiebedingungen

Folgende Garantiebedingungen ergänzen die geltenden gesetzlichen Bestimmungen.

Wann gilt die Garantie?

Der Lieferant Ihres Akkupakets gewährt Ihnen eine Garantie, die sich auf mögliche Material- oder Konstruktsfehler Ihres Akkupaketes erstreckt, wenn folgende Bedingungen erfüllt sind:

• Sie können einen Garantieanspruch nur dann geltend machen, wenn Sie einen Garantie- bzw. Kaufbeleg vorlagen können. Die Garantiefrist beginnnt mit dem Tag des Ankaufs.
  Die Garantie erlischt, wenn eine Tiefenentladung festgestellt wird.

Garantiefrist E-Bike

Auf elektrische Teile Ihres E-Bikes (Display, Antriebsysteme und Akkupaket) wird eine zweijährige Fabrikgarantie gewährt. Zur Garantiefrist der übrigen Teile verweisen wir auf die in der Anleitung des Herstellers genannten Garantiebedingungen.

Reinigen Sie das Fahrrad nicht mit einem Hochdruckreiniger.
Vorsicht: Ein zu kräftiger Wasserstrahl kann die Elektronik im Motor beschädigen. In thisem Fall verfällt der Garantieanspruch.

Zusätzliche Garantie

Sie haben die Möglichkeit, innerhalb der ersten zwei Jahre nach Anschaffung Ihrres neuen E-Bikes eine dreijährige Verlängerung der Garantie zu erwerben. Näheres erfahren Sie bei ihrem Handler.

Gesetzliche Anforderungen

Gemäß der europäischen Gesetzgebung ist das beschriebene Fahrzeug ein Fahrrad, da es die folgenden Anforderungen erfüllt:

Die Unterstützung ist nur aktiv, wenn der Fahrer selbst in die Pedale tritt.
Die Unterstützung ist aktiv bis zu einem Maximum von 25km / h
Die gelieferte Hochstleistung beläuft sich auf 250 Watt.

Das E-Bike ist ein EPAC (Electrically Power Assisted Cycle) gemäß EN15194.

Konformität

Hiermit erklart der Hersteller Ihres E-Bikes, dass das Produkt alle Anforderungen und sonstigen relevanten Bestimmungen der Richtlinien 2004/108/EC und 2002/24/EC erfüllt.

Die Konformitätserklarung erhalten Sie auf Anfrage beim Hersteller.

Umweltschutz

Gemäß Umweltschutzregelung des zuständigen niederlandischen Ministeriums VROM zur Rücknahme und Verarbeitung von Batterien und Akkus empfehlen wir Ihnen, ein defektes Akkupaket Ihres Fahrrades bei ihrem Handler abzugeben. Er ist verpflichtet, Ihr Akkupaket zurückzunehmen, und sorgt für die weitere Verarbeitung durch den Hersteller.

Regelmäßige Wartung

Ihr E-Bike benötigt regelmäßige Wartung in bestimmten Intervallen. Ihr Handler kann Sie hinsichtlich des optimalen Gebrauchs Ihres Fahrrades eigenen beraten und informieren.

Zudem kann er Software-Updates durchführren und gemeinsam mit Ihnen das Diagnoseformular besprechen, in dem der Gebrauch Ohres Fahrrades(PRzise festgehalten ist.

Version 09/2011

Batavus B.V.

Industriebeg 4, Postbus 515, NL-8440 AM heerenveen

4 Tabel foraktionsradius 185

5 Gashandtag (tilvalg) 187

5.1 Gashandtag 187

Aktionsradiusussen er storst.

NORMAL 2 (E)

Aktionsradiussen er mindst.

4 Tabel for aktionsradius

Optimal cykelprogram
Batteripakke	Pedalstyringsniveau
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Maks.	Min.	Maks.	Min.	Maks.
168 Wh*	29	53	23	41	17	30
216 Wh*	38	68	30	53	22	39
240 Wh*	42	75	33	59	24	43
264 Wh*	46	83	36	65	26	47
Tur cykelprogram
Batteripakke	Pedalstyringsniveau
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Maks.	Min.	Maks.	Min.	Maks.
168 Wh*	29	53	27	48	22	39
216 Wh*	38	68	34	61	28	50
240 Wh*	42	75	38	68	31	55
264 Wh*	46	83	42	75	34	60
Plus cykelprogram
Batteripakke	Pedalstyringsniveau
	ECO (km)		NORMAL (km)		POWER (km)
	Min.	Maks.	Min.	Maks.	Min.	Maks.
168 Wh*	29	53	23	41	13	25
216 Wh*	38	68	30	53	17	32
240 Wh*	42	75	33	59	19	35
264 Wh*	46	83	36	65	21	38
