BRUGSANVISNING ION Technology Batavus

Batavus ION® brugsanvisning

Batavus B.V.,april 2012 27.132.106

Inhold

1 Brugsanvising 158

1.1 Dele 158
1.2 Opladning af batteripakke 161
1.3 Anvisninger for batteripakke under bagagebærer 164

2 Firkantet display 167

2.1 Montering og afmontering 167
2.2 Justering 167
2.3 Knapper og visninger 168
2.4 Aktivering af display 168
2.5 Indstilling af pedalstyring 169
2.6 Fyldningsgrad 169
2.7 Menuoversigt 170
2.8 Beskrivelse af menuindstillinger 171
2.9 Visningsmuligheder 175
2.10 Brug af andre display 178

3 Kompakt display 179

3.1 Montering og afmontering 179
3.2 Knapper og visninger 179
3.3 Indstillinger 180
3.4 Kalibrering af cyklen 183
3.5 Startafbryder 184

5.2 Boostfunktion (under korslen) 187

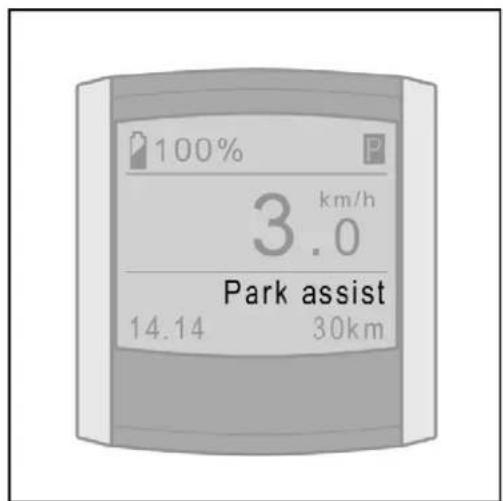

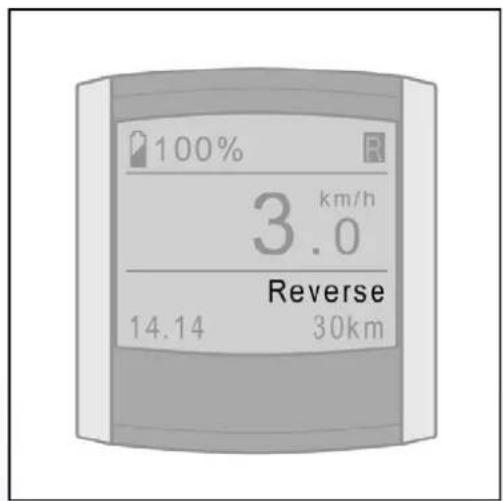

5.3 Parkeringshjaelp (fremad og bagud) 188

6 Tekniske oplysninger 189

6.1 Vegt og ydelse 189
6.2 Temperaturgrænser for battericeller 189
6.3 Oplysninger om oplader 189

7 Fejlmeldinger 190
8 Garantibestemmelser og lovkrav 192

1 Brugsanvisning

1.1 Dele

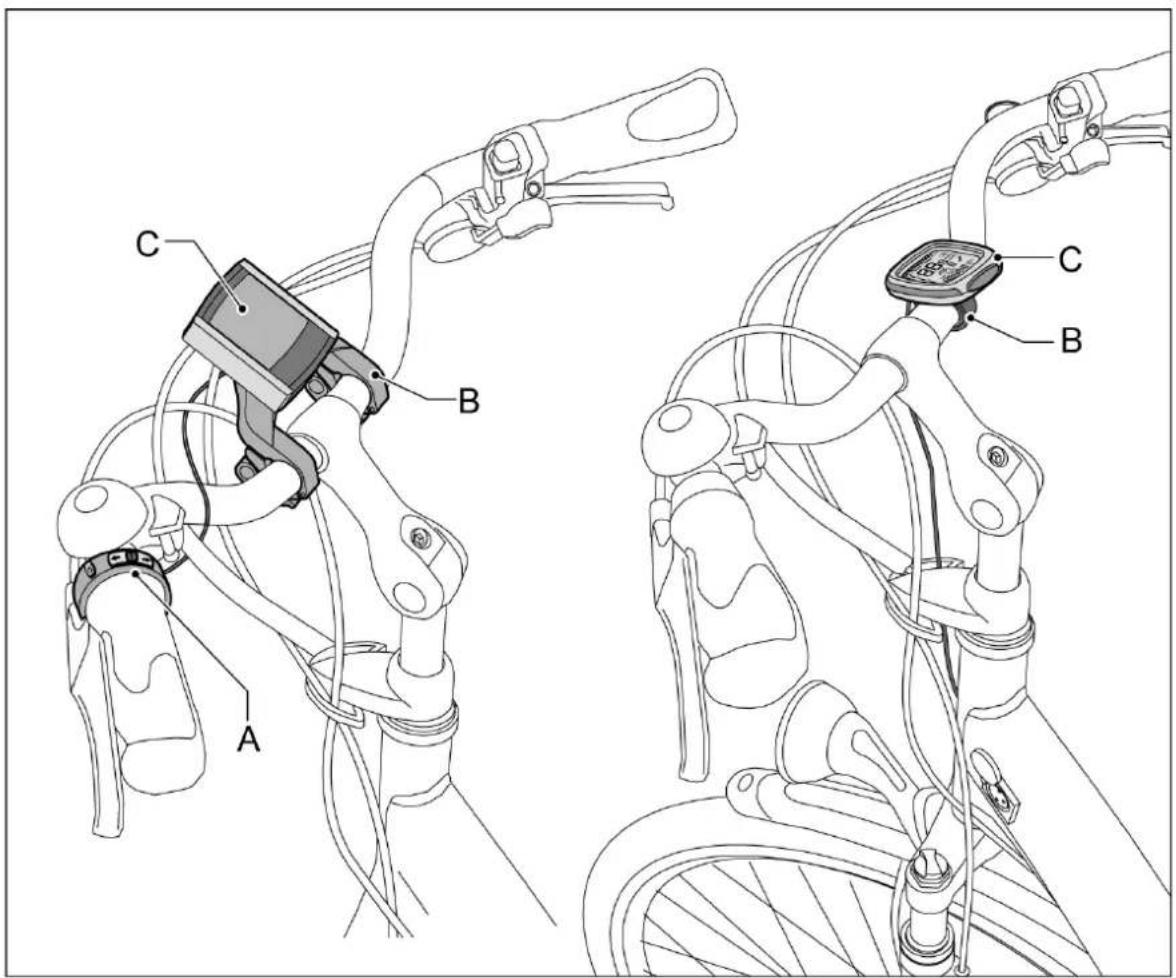

1.1.1 Firkantet display / kompakt display

A Betjeningsenhed
B Displayholder
C Display

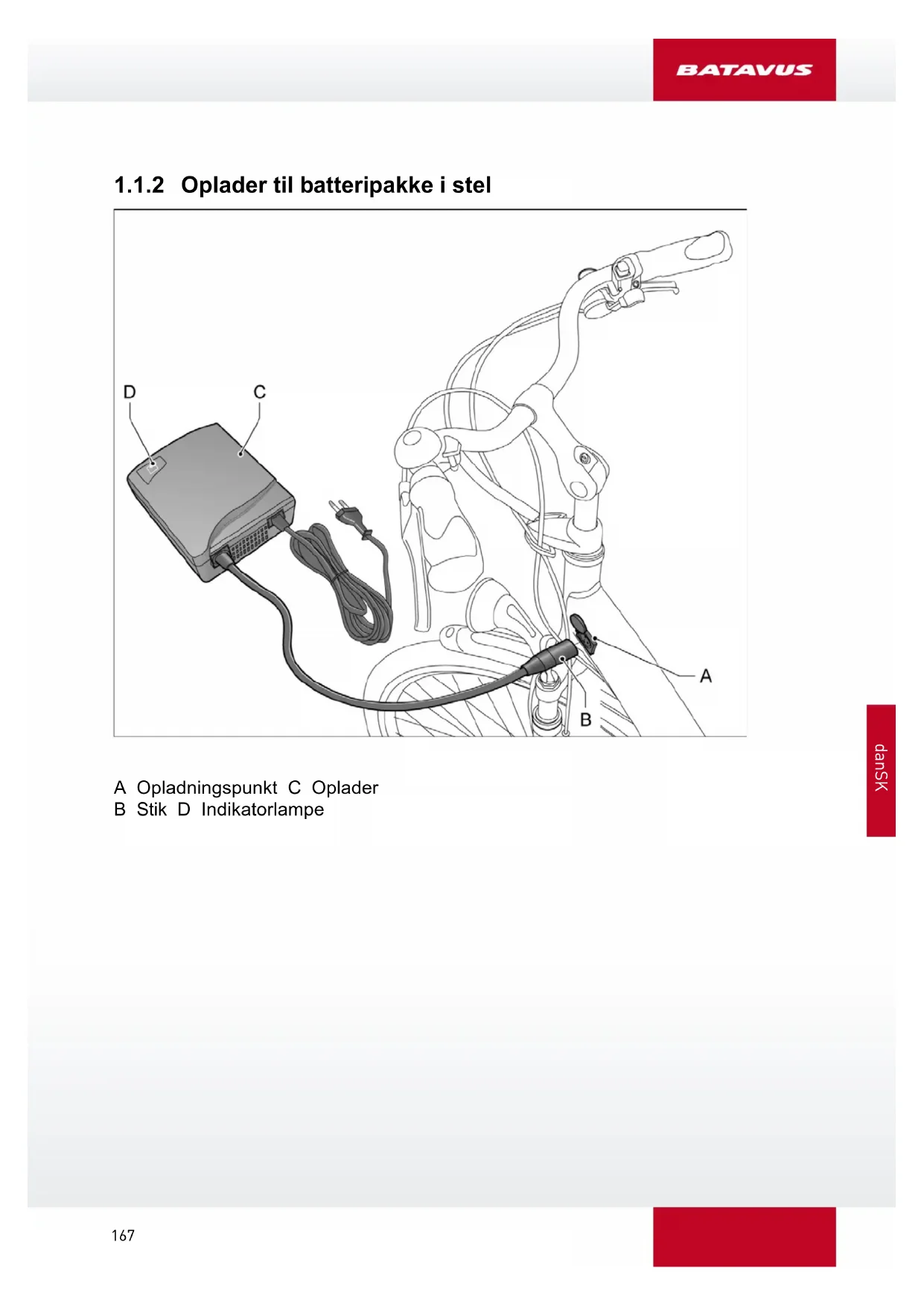

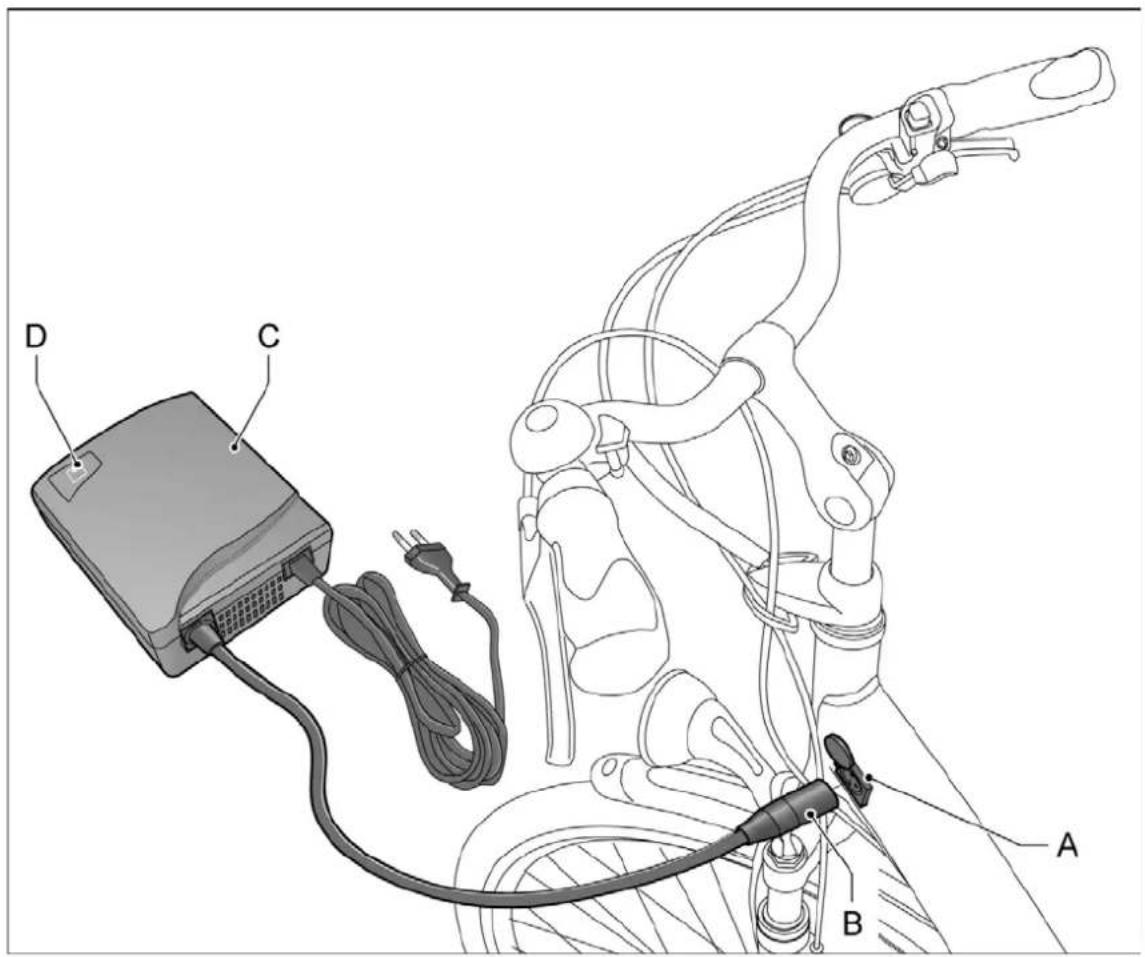

1.1.2 Oplader til batteripakke i stel

A Opladningspunkt C Oplader
B Stik D Indikatorlampe

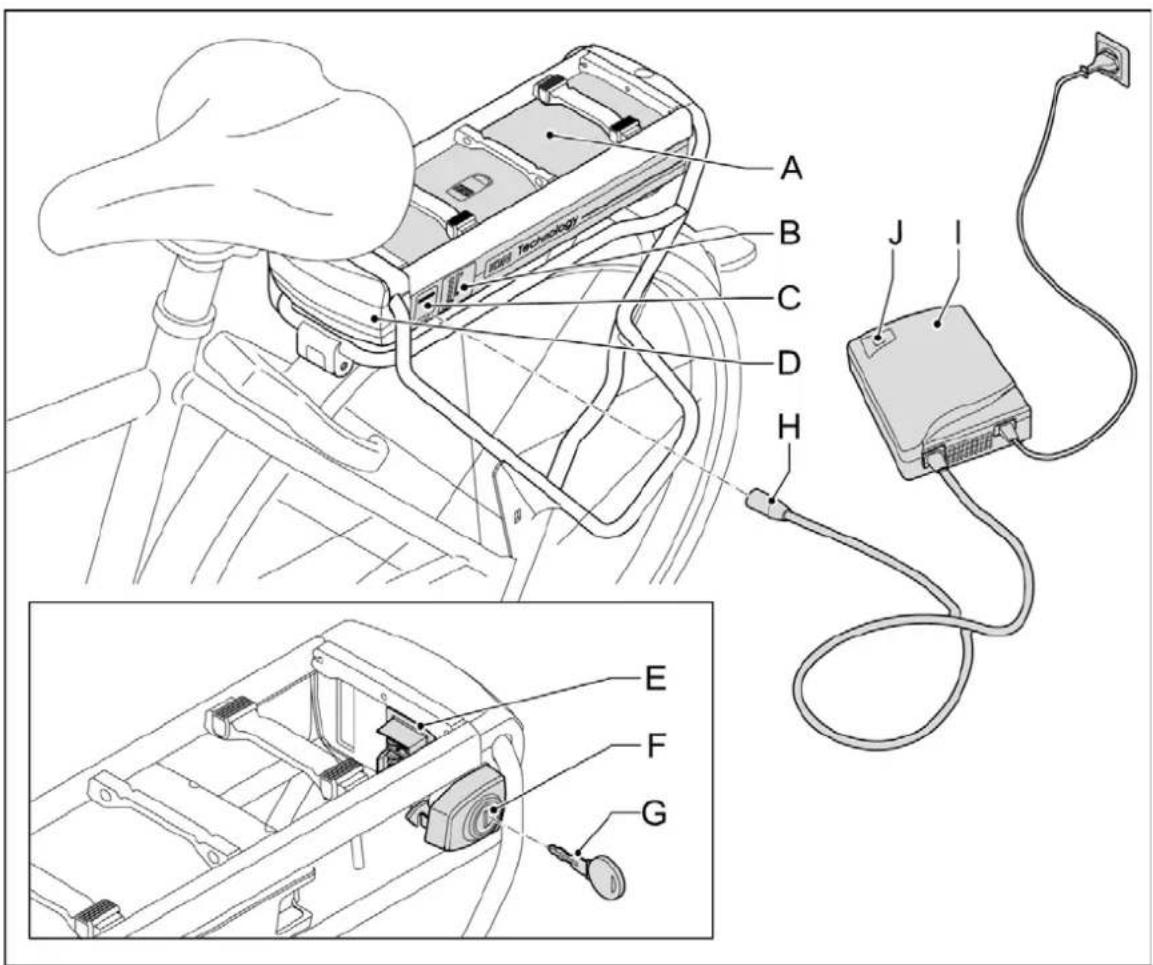

1.1.3 Batteripakke under bagagebærer og oplader

A Batteripakke F Lås
B Angivelse af fyldningsgrad G Nøgle
C Opladningspunkt H Stik
D Dockingstation I Oplader
E Forbindelsespunkt til dockingstation J Indikatorlampe

1.2 Opladning af batteripakke

Alle batterier lober med tiden af sig selv tør for strøm. Denne proces kaldes Selvafladning. Hvis et batteri aflades for meget, opstår der dybdeafladning. Dybdeafladning kan medføre, at batteripakken beskadiges permanent. For at undgå dette er det vigtigt, at disse opladningsanvisninger følges nøje.

Garantien bortfalder, hvis der konstateres dybdeafladning.

1.2.1 Opladning

Tilslut opladeren til batteripakken när cyklen不解 er i brug. Systemet sikrer at batteripakken (gen)oplades automatisk, när dette er nødvendigt.

Hvis der ikke er mulighed for at lade batteripakken stå tilsluttet til opladeren, kan du ögså fjerne opladeren after en afsluttet opladning. Det er vigtigt at opladeren tilsluttes batteripakken mindst en gang hver,anden maned, for at forhindre, at der opstår en dybdeafladning.

Slut opladeren til cyklen,ningardenne ikke er i brug.Det forlaenger batteripakkens levetid.

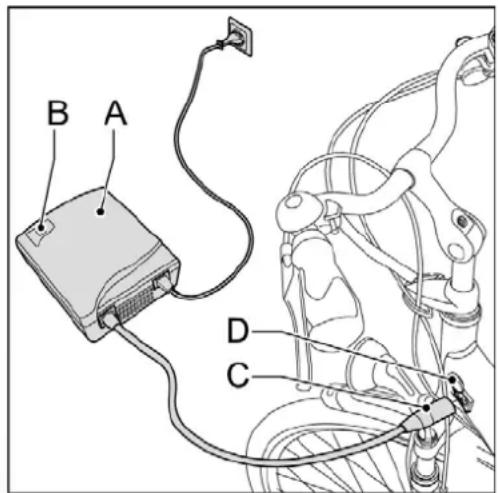

1.2.2 Opladning i stel

1. Kontroller om netledningen er ordentlig tilsluttet til opladeren (A).
2. Slut opladeren (A) til netspændingen. Den grønne indicatorlampe (B) tændes.
3. Slut opladerens stik (C) til forbindelsespunktet (D).
4. Frakobl opladeren, inden du tager cyklen i brug.

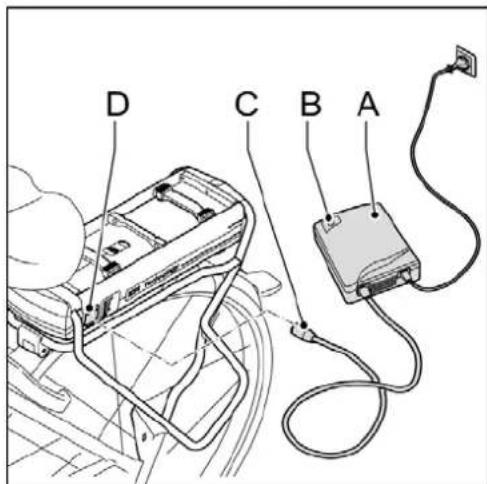

1.2.3 Opladning under bagagebærer

1. Kontroller om netledningen er ordentlich til sluttet til opladeren (A).
2. Slut opladeren (A) til netspændingen. Den grønne indicatorlampe (B) tændes
3. Slut opladerens stik (C) til forbindelsespunktet (D).
4. Frakobl opladeren, inden du tager cyklen i brug.

• Batteripakken kan oplades enten pa cyklen, eller nar den er afmonteret.

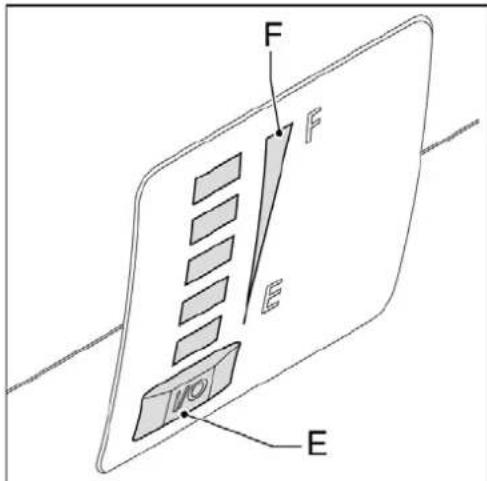

• Hvis du vil kontrollere batteripakkens fyldningsgrad (F), mens den ikke er tilsluttet, skal du trykke på knappen (E).

1.2.4 Nár cyklen ikke bruges i længere tid

När E-biken不解 bliver brugt i over to maneder, og det ikke er muligt at genoplade batteripakken i dette tidsrum, skal du lade batteripakken helt op først. När opladningen er afsluttet, kan du fjerne sikringen. När sikringen er fjernet, kan batteripakken afterlades ubenyttet i op til sekts maneder uten at blive genopladet. Vi anbefaler, at du henvender dig til din certificerede E-bike-forhandler for at få at vide, hvordan sikringen fjernes.

• Det tager mullem to og tre timer at lade batteripakken helt op.
• Opladningsomkostningerne på basis af 2500 km/år (48 km/uge) er højst 90 kr., herunder hjost 45 kr. for standbytiden (när cyklen altid er tilsluttet opladeren).
• En fuld opladning af et 10 Ah batteri koster 67 Øre.

Læs nedenstående advarslerøjie igennem. Producenten fraskriver sig ansvaret for ulykker eller fejl, som skyldes forkert brug af E-biken eller dele heraf.

• Batteripakken skal altid oplades med den oplader, der følger med cyklen. Der mA ikke benyttes andre opladere.

• En batteripakke, som er afladet og ikke bliver genoplastet, kan inden for to uger blive dybdeafladet og derved blive defekt. I sa fald bortfalder garantien.

• Opladeren pågressive tilsluttes netspændingen,ningar den ikke er i drug.
  Kobl opladeren fra batteriet, for du tager cyklen i brug.
• Opladeren må ikke blive våd.
  Undgå, at opladeren bliver beskadiget.
• Batteripakken mä aldrig oplades i direkte sollys.
• Pas pågressive at tabe batteripakken, da den derved kan beskadiges.
• Det skal sikres, at batteripakken opbevares inden for nedenstående temperaturgrænser. Dette forlænger batteripakkens levetid og øger dens ydeevne. Desuden fungeren opladningen og pedalstyringen ikke,ær temperaturen ligger.uden for de angivne graænser.

Tilstand	Minimum [°C]	Maksimum [°C]
Under opladning	-10	+45
Under brug	-15	+55
Stilstand (mindst 80 % fyldningsgrad)	-10	+35

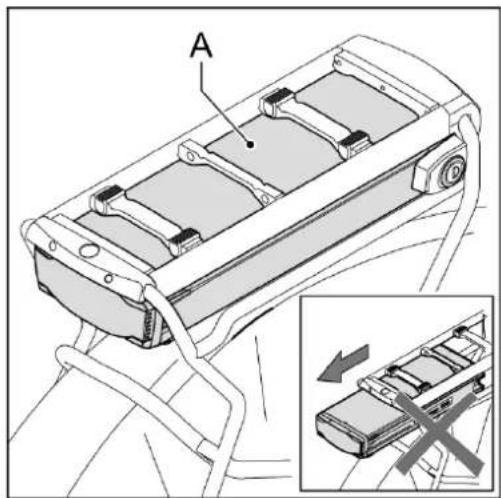

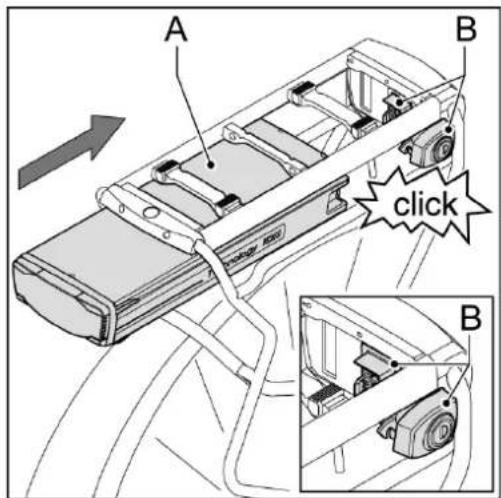

1.3.1 Isætning af batteripakke

1. Fjern noglen fra lasen.
2. Skub batteripakken (A) forsigtigt ind under bagagebæreren langs med skinnerne, til lason klikker (B).

1. Kontroller, om batteripakken (A) sidder korrekt. När batteripakken sidder korrekt, kan den/DDke laengere fjernes.uden brug af noglen.

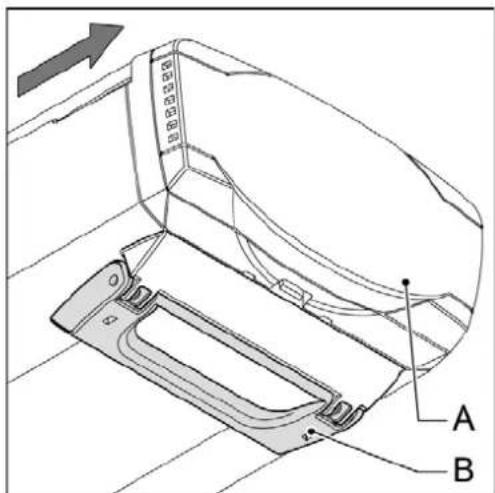

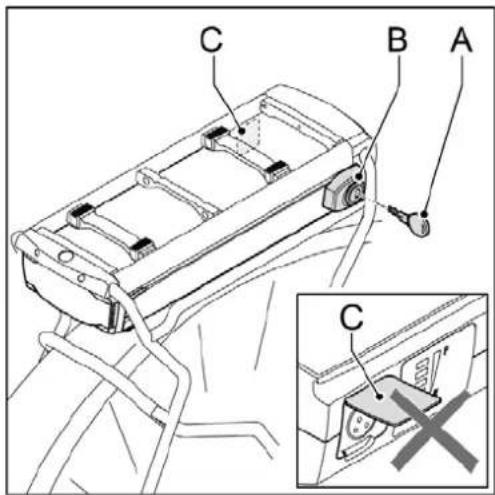

1.3.2 Udtagning af batteripakke

1. Sæt noglen (A) i Iåsen (B) (denne nøgle er den samme som noglen til cykellåsen).
2. Det skal sikres, at klappen (C) over ladesstikket er lukket.

1. Træk batteripakken (A) ud fra bagagebæreren ved hjælp af handtaget (B) på undersiden af batteripakken.

• Brug altid begge hænder til at trække batteripakken ud, sá du undgår at tabe den.
• Batteripakken skal fjernes fra bagagebæreren, nr cyklen Transporteres med bil.

1.3.3 Sikring

Batteripakken må kun bruges på den cykel eller de cykler, som den er installereret på. En kode i softwaren sikrer, at den ikke kan bruges på andre cykler; dvs. at pedalstyringen ikke fungerer (tyverisikring). Du kan ofte kobe en ekstra batteripakke til din E-bike. Spørg din forhandler.

1.3.4 Pedalstyring

Du tænder for systemet ved at trykke på lysknappen eller på pil op. Når E-biken ikke er i brug, slukkes pedalstyringen og lyset automatisk after fem minutter. After yderligere fem minutter:går displayet automatisk i dvaletilstand og viser ikke længere nogen data.

Displayet genaktiveres, när der trykkes på lysknappen eller pil op. Det genaktiveres ligeledes, när cyklen sættes i bevægelse.

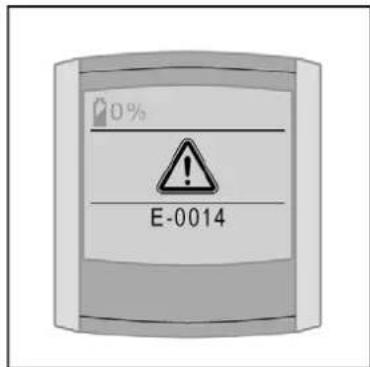

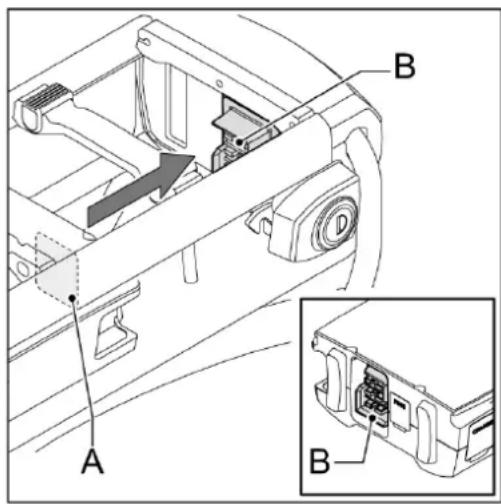

1.3.5 Fejlmelding

Hvis alle LED-lamper blinker, skal det først kontrolleres, om batteripakken (A) er sluttet korrekt til dockingstationen (B).

Kontakt din forhandler, hvis LED-lamperne bliver ved med at blinke.

1.3.6 Lys

Lygterne (bäde for og bag) fär strøm fra batteripakken og virker säledes kun, när batteripakken er isat E-biken. När batteripakken er afladet, virker motoren som en dynamo. Baglygten sidder på batteripakken.

Hvis det bliver nødvendigt at udskifte baglygten, anbefales du at henvende dig til din certificerede E-bike-forhandler.

2 Firkantet display

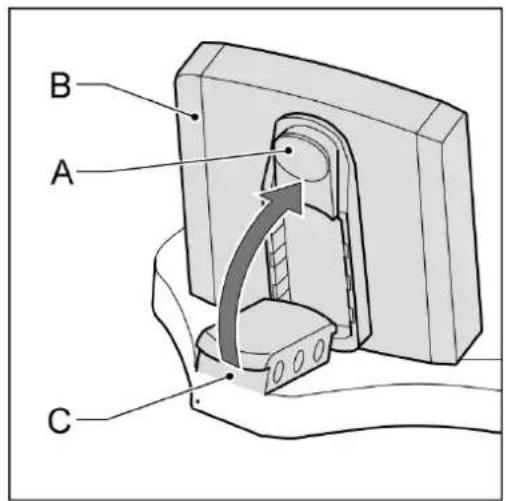

2.1 Montering og afmontering

Afmontering: Tryk knappen på undersiden (A) ind, og tag displayet (B) af displayholderen (C).

Montering: Anbring displayet (B) skråt på displayholderen (C), og klik det fast i Iåsen.

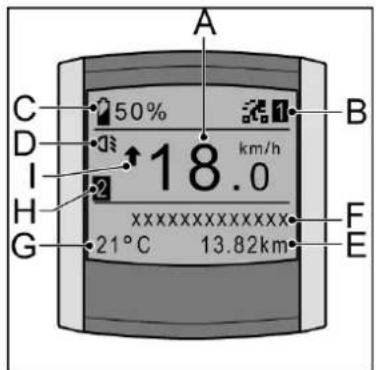

2.2 Justering

A Aktuel hastighed
B Pedalstyringsniveau
C Batteripakkens fyldningsgrad
D Lys
E Variabel visning
F Beskrivelse af variabel visning
G Temperatur/tid
H Angivelse af tur 1 / tur 2

Indikator gennemsnitlig hastighed

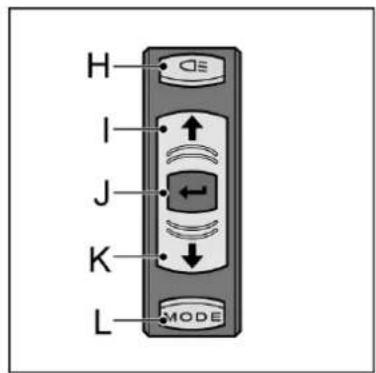

2.3.2 Betjeningsenhed

H Lysknap
I Pil op - forskellige anvendelser
J Set - forskellige anvendelse
K Pil ned - forsellige anvendelser
L 'Mode'-knap - forskeilige anvendelser

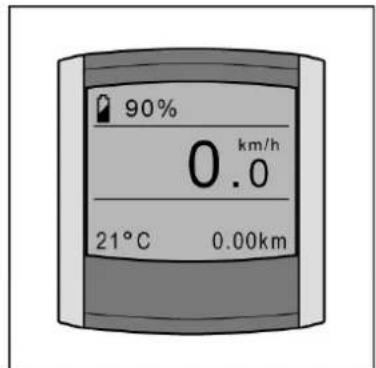

2.4 Aktivering af display

Nár der trykkes på lysknappen eller på pil op, vises data i displayet.

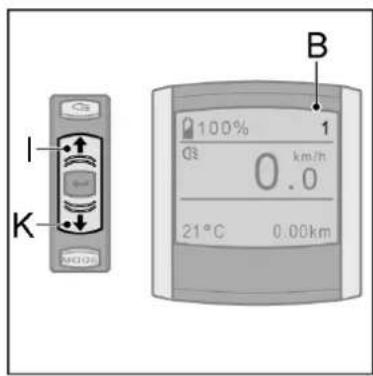

2.5 Indstilling af pedalstyring

Tryk på pil op (I) eller pil ned (K) for at indstille pedalstyringen (B). Der kan vælges mullem tre niveauer:

1 ECO
2 NORMAL
3 POWER

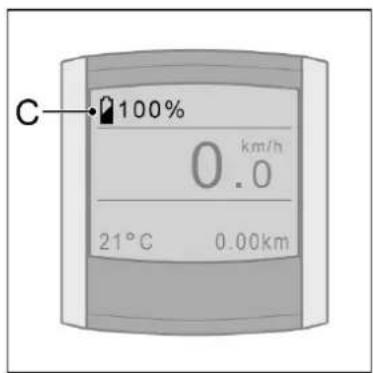

2.6 Fyldningsgrad

Fyldningsgraden (C) viser i procent, hvor meget batteripakken er opladet. Fyldningsgraden vises, uanset hvordan visningerne er indstillet.

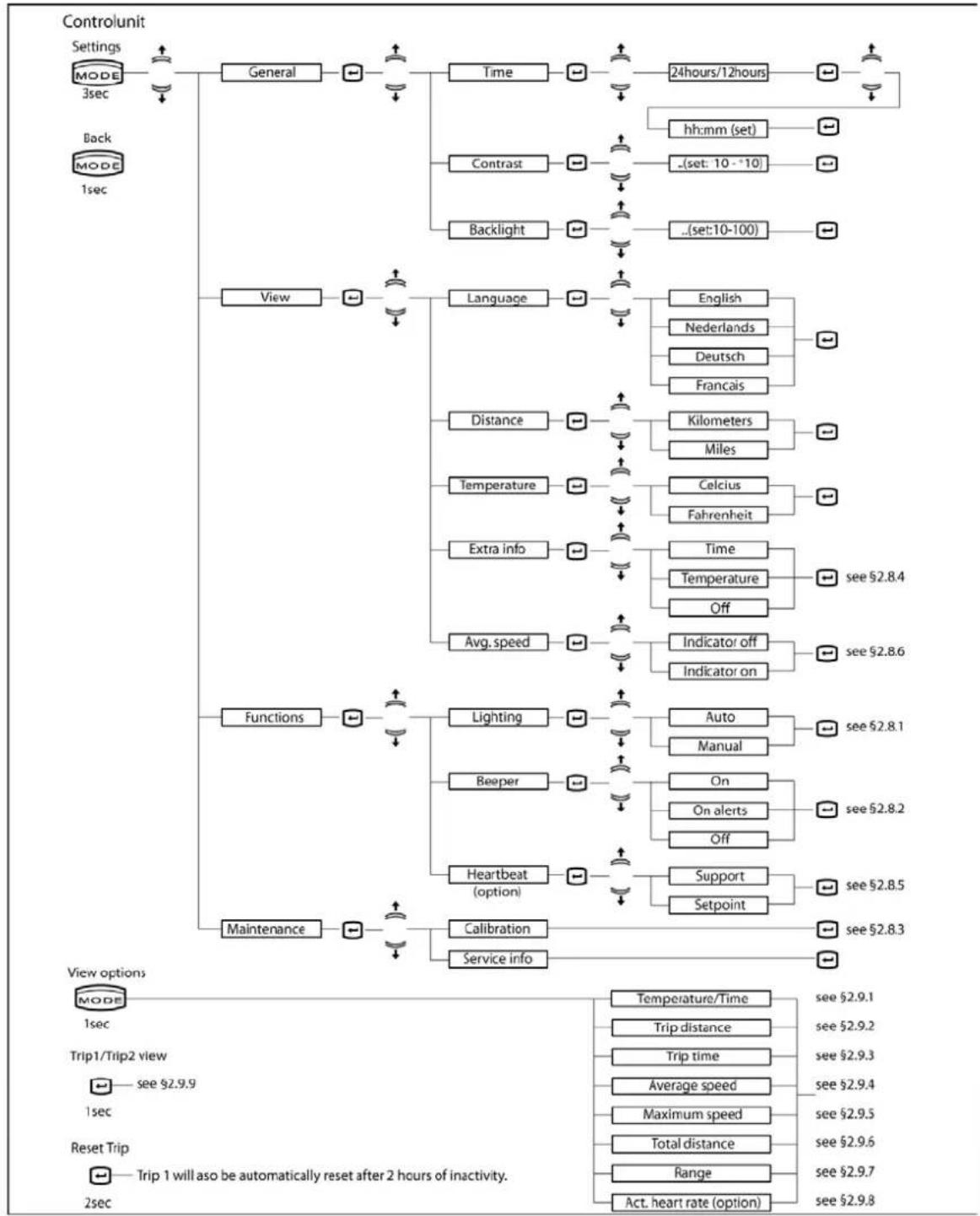

2.7 Menuoversigt

2.8 Beskrivelse af menuindstillinger

2.8.1 Lys

Under menupunktet 'Lighting' kan du indstille, om lyset skal tændes automatisk, eller om du vil gore det manuelt.

Hvis du vælger 'Auto', tænder og slukker cykellygterne automatisk. En lyssensor mær hele tiden maengden af lys og tænder og slukker lyset pa baggrund heraf.

Hvis du vælger 'Manual', skal du trykke på lysknappen på betjeningsenheden for atænde cykellygterne.

2.8.2 Bipsignal ('Beeper')

Under menupunktet 'Beeper' kan du indstille, om og hvornår der skal høres et bipsignal.

Hvis du vælger 'On', afgiver displayet fem lange bipsignaler ved fejlmelding. Desuden hores et kort bipsignal, nr der trykkes på knapperne på betjeningsenheden.

Hvis du vælger 'On alerts', afgiver displayet fem lange bipsignaler ved fejlmelding. Ved这部分 indstilling afgiver displayet ingen bipsignaler, nr der trykkes på knapperne på betjeningsenheden.

Hvis du vælger 'Off', afgiver displayet hverken bipsignaler ved fejlmelding, ellerningar.

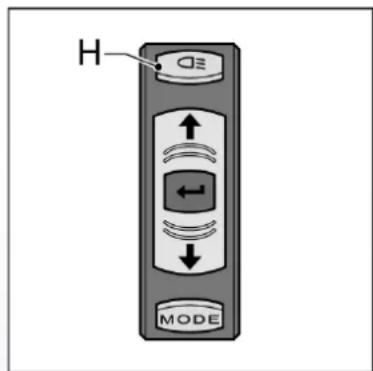

2.8.3 Kalibrering ('Calibration')

Hvis pedalstyringen med tiden bliver svagere, kan det vare nødvendigt at kalibrere elektronikken.

1. Stå af cyklen.
   Undlad at aktivere pedalerne.
2. Sluk for lyset (H).
3. Hold lysknappen inde i mindst to sekunder, indtil du fär en meddeelse om, at der er udfør kalibrering.

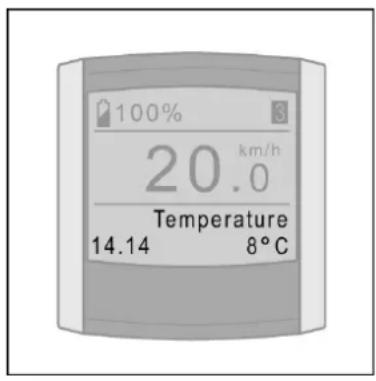

2.8.4 Ekstra info

Medienne indstilling kan du vaelge, om displayet som standard skal viske klokken aller temperaturen i nederste venstre hjørne.

Hvis du vælger tid ('Time'), vises klokkeslaettet som standard i displayets nederste venstre hjørne.

Temperatur kommt da til at sta unter gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

Hvis du vælger temperatur ('Temperature'), vises temperaturen som standard i displayets nederste venstre hjørne. Tidkommen da til at/Sta under gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

Hvis du vælger Fra, SSE forbliver pladsen nederst til venstre i billeddet tom. Bade Tid og Temperaturkommen da til at stä under gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

2.8.5 Puls ('Heartbeat') (tilvalg)

Med donne valgmulighed kan du ændre pulsindstillingerne, hvis du gør brug af pulsstyring. Med tilvalgsmuligheden 'Support' kan pedalstyringen slås til og fra afhængig af din puls.

Med tilvalgsmuligheden 'Target value' kan du indstille den ønskede puls ved hjælp af piletasterne. Pedalstyringsystemet sikrer derefter, at der heletiden arbejdes hen imod den fastsatte malværdi, idet der ydesmere aller mindre stotte.

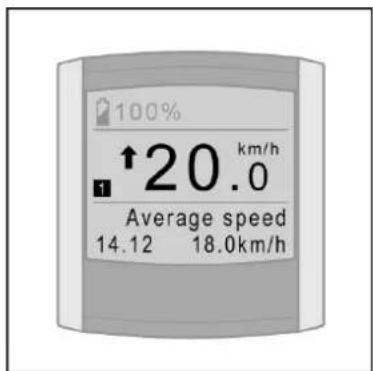

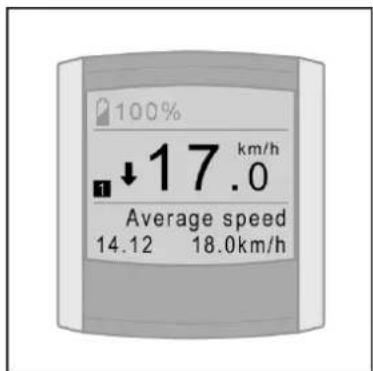

2.8.6 Indikator Gen. hastighed

Indikatoren for gennemsnitig hastighed viser under cykelturen om den aktuelle hastighed ligger over uller under den gennemsnitige hastighed pa cykelturen.

Pil opad betyder: aktuel hastighed ligger over cykelturens gennemsnitlige hastighed.

Pil nedad betyder: aktuel hastighed ligger under cykelturens gennemsnitlige hastighed.

Blok betyder: aktuel hastighed er praktisk taget lig med cykelturens gennemsnitlige hastighed.

Ved hjælp af valgmuligheden Gen. hastighed angiver du, om du vil vise indicatoren på displayet eller ej.

2.9 Visningsmuligheder

Ved at trykke kortvarigt på knappen MODE, bestemmer du hvad du onsker at se nederst til hjre i billedet. Nedenfor forklares alle mulige gengivelsesmuligheder ganske kort.

2.9.1 Temperatur/tid ('Temperature/Time')

Ved menu-indstillinger kan du vælge, om du ønsker at se Tid, Temperatur aller ingen afppe som standard nederst til venstre i billedet (se kap. 2.8.4). Den ikke-valgte mulighed(er)kommen da automatisk til at stä under gengivelsen af valgmuligheder.

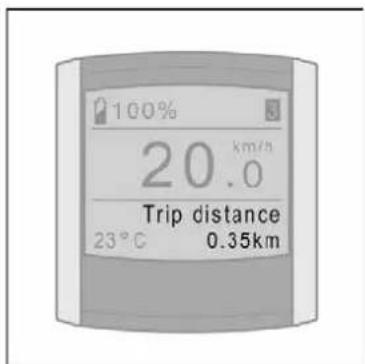

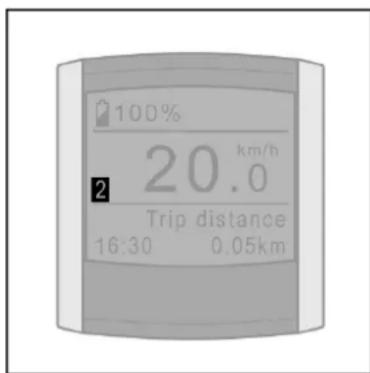

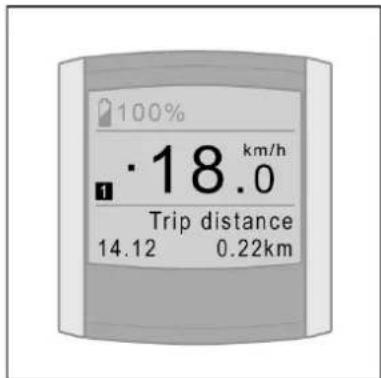

2.9.2 Turafstand (Trip distance')

Turaftstanden måles, fra det øjeblik du begynder at cykle.

I kap. 2.9.9 kan du se, hvordan du nulstiller Funktionen 'Trip distance'.

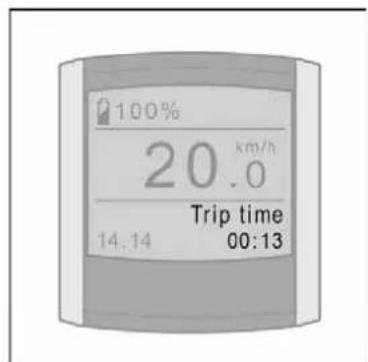

2.9.3 Turtid ('Trip time')

Turtiden måles, fra det øjeblik du begynder at cykle.

I kap 2.9.9 kan du se, hvordan du nulstiller Funktionen 'Trip time'.

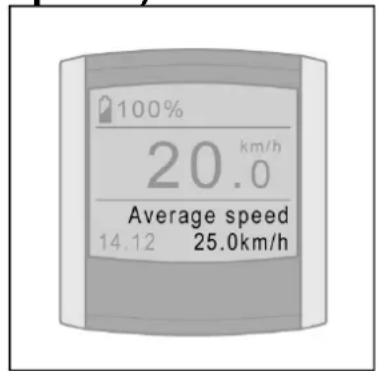

2.9.4 Gennemsnitshastighed ('Average speed')

Den gennemsnitlige hastighed, som er malt over den tilbagelagte afstand.

I kap. 2.9.9 kan du se, hvordan du nulstiller Funktionen 'Average speed'.

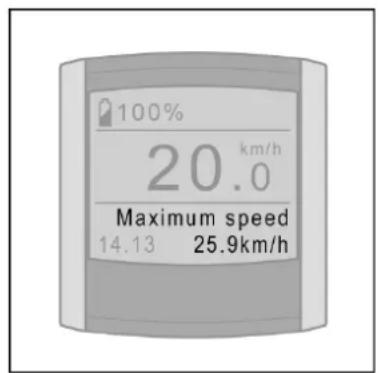

2.9.5 Maksimumshastighed ('Maximum speed')

Den hójeste hastighed, som er malt over den tilbagelagte afstand.

I kap. 2.9.9 kan du se, hvordan du nulstiller Funktionen 'Maximum speed'.

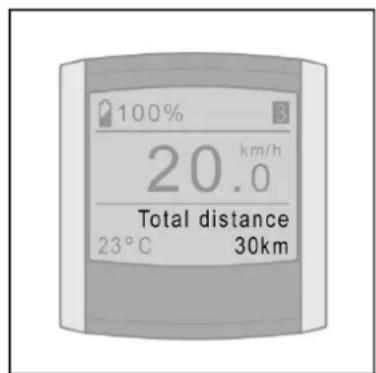

2.9.6 Samlet afstand ('Total distance')

Den samlede afstand måles, fra det øjeblik du begynder at cykle.

Det er ikke muligt at nulstille den malte samlede afstand.

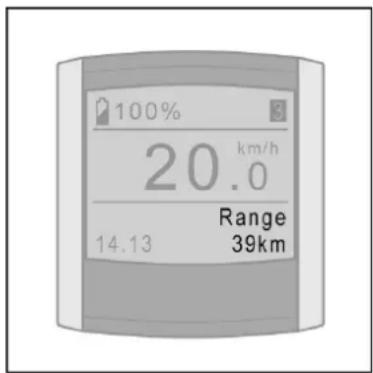

2.9.7 Aktionsradius

Aktionsradiussen angiver, hvor mange kilometer du endnu kan cykle med pedalstyring. Aktionsradiussen beregnes på baggrund af det aktuelle og historiske forbrug samt batteripakkens fyldningsgrad.

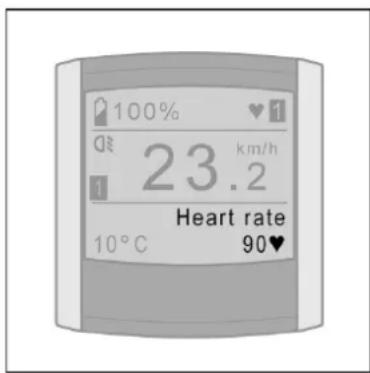

2.9.8 Aktuel puls ('Act. Heartbeat') (tilvalg)

Denne valgmulighed viser din aktuelle puls, hvis du gør brug af pulsstyring. Sporg din forhandler om betingelserne.

Turafstanden, turtiden, gennemsnitshastigheden og maksimumhastigheden samles og gemmes i hukommelsen som hhv. 'Trip 1' og 'Trip 2'.

Du kan vælge mellem at fæ vist 'Trip 1' eller 'Trip 2' i displayet ved at trykke kort på den røde knap.

'Trip 1' nulstilles automatisk, Near cyklen stared abruptly hen i mere end to timer. Du kan ogsa nulstille 'Trip 1' manuelt ved at holde den rode knap inde i længere tid.

'Trip 2' kan kun nulstilles manuelt ved at holde den rode knap inde i længere tid.

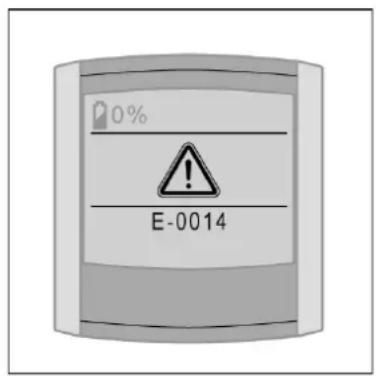

2.10 Brug af andre display

Displayet fungerer som startafbryder, og det er derfor ikke muligt at montere et hvilket som helst display på din E-bike og fö det fulde udbytte af det.

I dit display er der gemt en unkode, som svarer til koden i den tilhorende E-bike. Nár du aktiverer pedalstyringen aller lyset, kontrolleres det, om displayet og cyklen hører sammen. Hvis dette ikke er tilfældet, fær du fejilmeldingen E0014, og pedalstyring og lys kan ikke aktiveres.

Hvis du ejer to E-bikes med samme type display, er det muligt at registriere begge display som horende til begge cykler.

Fà din certificerede E-bike-forhandler til at gore dette for dig. Begge display fungerer da på begge cykler.

Tag aldrig baghjulet af, da det kan påvirke cyklens ydelse.

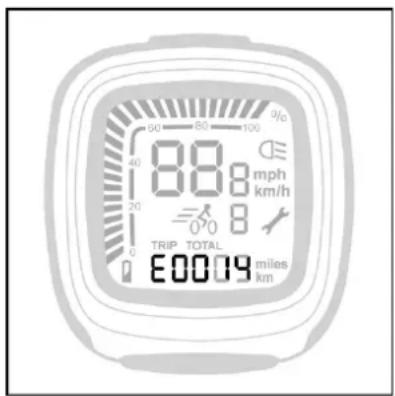

3 Kompakt display

3.1 Montering og afmontering

1. Anbring displayet (A) på holderen (B). Drej displayet en kwart omgang med uret for at sætte det fast.
2. Drej displayet en kvard omgang mod uret for at tage det af.

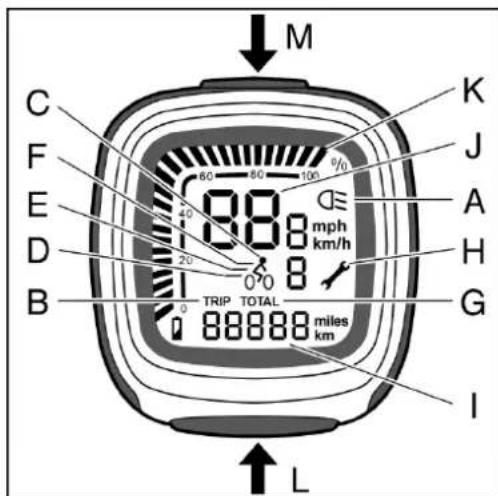

Hver af de valgte functiomer markeres ved hjaelp af en bjaelke.

ALys
B Dagsafstand
C Pedalsttyring OFF
D Pedalstyring ECO
E Pedalstyring NORMAL
F Pedalstyring POWER
G Samlet tilbagelagt afstand
H Vedligeholdelse
I Variabel visning
J Hastighed
K Batteripakkens fyldningsgrad
L Indstillingsknap
M Lysknap

3.3 Indstillinger

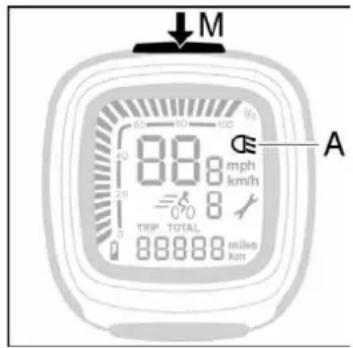

Tænde/slukke for lys (A og M)

• Tryk på lysknappen (M) for at tænde eller slukke for lyset. När der tændes for lyset, vises en bjælke (A), og baggrundslyset på displayet tændes.

Lygterne fár strøm fra batteripakken. Lyset forbliver tændt, narr cyklen stär stille. Nár batteripakken er afladet, virker motoren som en dynamo.

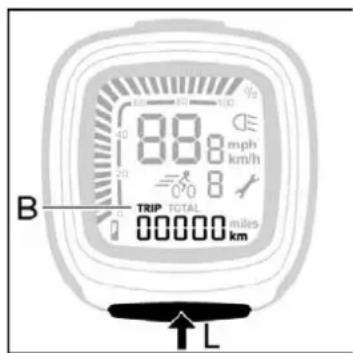

Dagsafstand (B)

• Dagsafstanden vises sædvanligvis. Sæt dagsafstanden tilbage på 0 ved at trykke på indstellingsknappen (L) i fem sekunder.

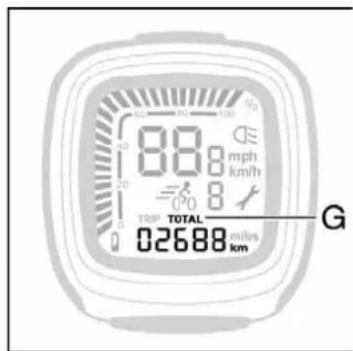

Samlet tilbagelagt afstand (G)

• När pedalstyringen eller lyset aktiveres,kommen den samlede tilbagelagte afstand frem. After 15 sekunder erstattes den samlede tilbagelagte afstand automatisk af dagsafstanden.

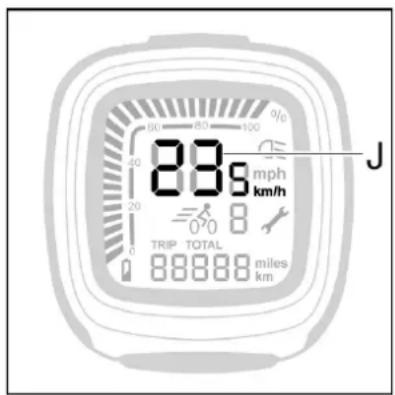

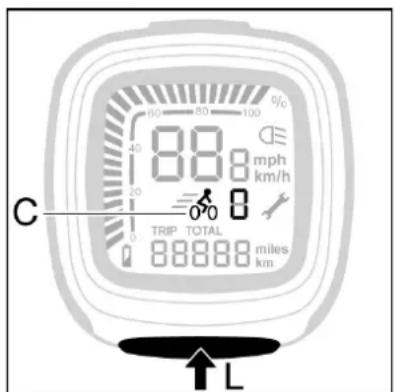

Hastighed (J)

• Hastigheden i km/t vises permanent.

• Tryk på indstellingsknappen (L) for at indstille pedalstyringen. Under den valgte pedalstyring vises en bjælke.

OFF 0 (C)

Pedalstyringen er deaktiveret.

ECO 1 (D)

Pedalstyringen stared at det laveste niveau.

Pedalstyringen stared at det højeste niveau.

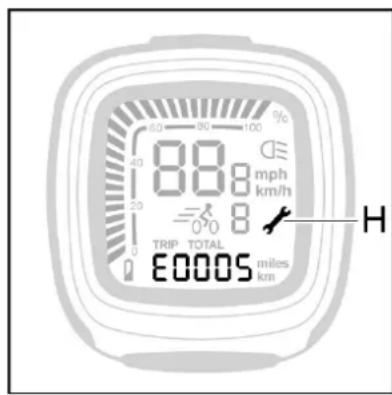

Gaffelnoglen angiver, at der er opstaet en fejl, som skal udbedes af cykelsmeden.

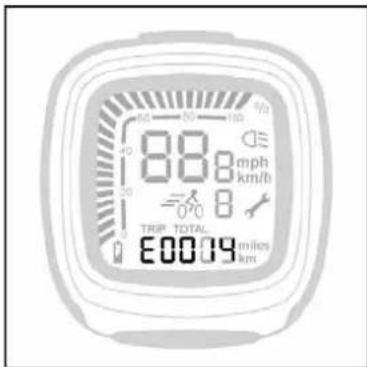

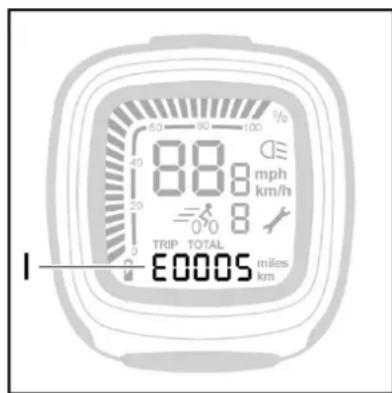

- Fejlmelding (I)

I displayet vises bogstavet E afterfulgt af et kodenummer. I kapitlet om fejlmeldinger kan du finde fejlen og lese, hvordan du selv kan afhjælpe den.

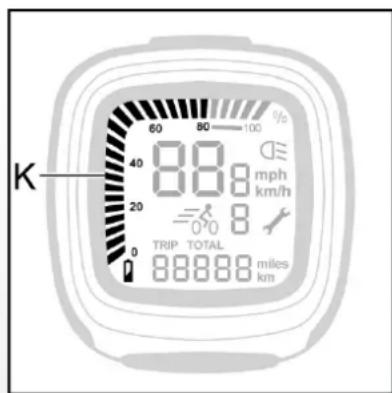

- Batteripakkens fyldningsgrad (K)

Fyldningsgradengengivesitrin 4 %

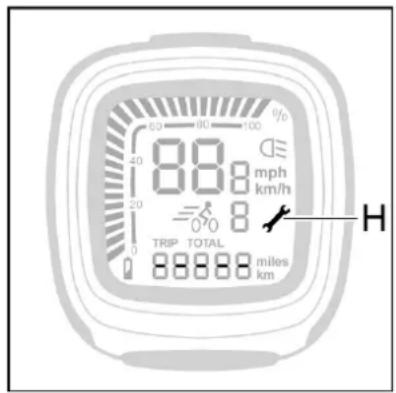

Service

I displayet vises en gaffelnøgle (H) og fem streger, när det er tid til serviceeftersyn. Kontakt cykelsmeden.

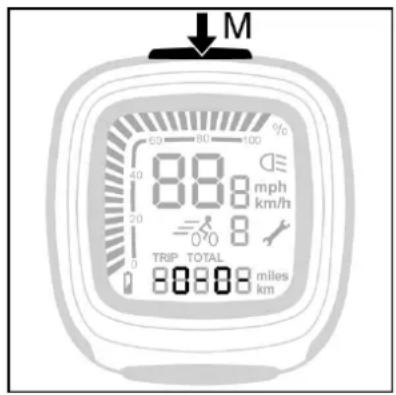

3.4 Kalibrering af cyklen

1. Stå af cyklen.
2. Sluk for lyset.
3. Sæt pedalstyringen på OFF.
4. Hold knappen M inde i fem sekunder. I displayet vises -0-0-. Cyklen er nu kalibreret.

Tag aldrig baghjulet af, da det kan pâvirke cyklens ydelse.

3.5 Startafryder

Displayet fungerer som startafbryder, og det er derfor ikke muligt at montere et hvilket som helst display på din E-bike og fö det fulde udbytte af det.

I dit display er der gemt en unkode, som svarer til koden i den tilhorende E-bike. När du aktiverer pedalstyringen eller lyset, kontrolleres det, om displayet og cyklen hörer sammen. Hvis dette ikke er tilfældet, fär du fejlmeldingen E0014, og pedalstyring og lys kan ikke aktiveres.

Hvis du ejer to E-bikes med samme type display, er det muligt at registriere begge display som horende til begge cykler.

Få din certificerede E-bike-forhandler til at gøre dette for dig. Begge display fungerer da på begge cykler.

• Mængden af strøm angives i Watt timer (Wh) og beregnes som produitet af spændingen (V) og kapaciteten (Ah).

Aktionsradiussen er afhängig af forskellige faktorer og påvirkes især af:

• batteripakkens kapacitet (Ah) og spænding;
• pedalstyringsniveau (Øko/Normal/Power);
• pedalstyringens egenskaber, ögså kaldet koreprogram (Optimal/Tur/Plus), sporg din forhandler om mulighederne;
• omgivelsestemperatures;
• vindstyrken;
• daekspaendingen (mindst 4 bar);
• korehastigheden;
• vægten af cyklisten ogevt. bagage;
  koreadaerden;
  vejens tilstand;
• brug af gear.

Efterhanden som batteripakken bliver ældre, nedsættes aktionsradiussen betydeligt.

Gearskift

Hvis cyklen er forsynet med gear, skal der skiftes gear i god tid, inden aktionsradiusussen øges.

5 Gashandtag (tilvalg)

5.1 Gashandtag

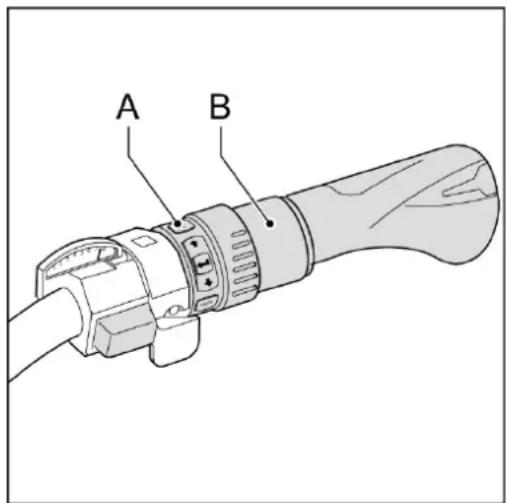

Gashandtaget (B) kan bruges, nar pedalstyringen er aktiveret. Du 'giver gas' ved at dreje gashandtaget ind mod dig selv.

A Betjeningsenhed
B Gashandtag

5.2 Boostfunktion (under kørslen)

Boostfunktionen kan bruges, mens du cykler; dvs. nár et af de tre pedalstyringsniveauer (ECO/NORMAL/POWER) er aktiveret.

Gashandtaget giver dig et ekstra 'skub i ryggen', mens du cykler. Dette er praktisk, när du ønsker at oghe hastigheden midlertidigt, f.eks. ved en overhaling. Boostfunktionen afhænger af det aktuelle pedalstyringsniveau. Gashandtagets effekt er mest mærkbar i ECO og mindst mærkbar i POWER.

Bemærk, at boostfunktionen kun virker, nár du selv træder i pedalerne.

5.3 Parkeringshjælp (fremad og bagud)

Gashandtaget yder stotte pa ca. 3 km/t, nar du trækker cyklen. Dette er praktisk, nar din E-bike skal hentes ud af skuret eller op fra kælderen. Parkeringshjælpen fungerer bade ved kørsel fremad og kørsel bagud.

Brug pilekningerne på betjeningsenheden (A) til indstilling af parkeringshjælpen.

Vælg 'Parking Assistance' (P), hvis du vil køre fremad.

Vaelg 'Reverse' (R), hvis du vil bakke.

När du har indstillet parkeringshjælpen, kan du bruge gashandtaget ved at dreje det ind mod dig selv.

Bemærk: Prov dig forsigtigt frem, forste gang du bruger gashandtaget, sa du kan blive fortrolig med den kraft, det giver.

6 Tekniske oplysninger

6.1 Vægt og ydelse

Vægt batteripakke Ca. 4 kg
Maksimal kapacitet 250 Watt
Opladningstid 2-3 timer
Spænding 24 V
Sikring 30 A(T)

6.2 Temperaturgrænser for battericeller

Tilstand	Minimum [°C]	Maksimum [°C]
Under opladning	-10	+45
Under brug	-15	+55

6.3 Oplysninger om oplader

Indgangsspænding 230 VAC
Indgangskapacitet	Maks. 145 Watt
Indgangsstrøm	Maks. 1 A

7 Fejlmeldinger

Sporg cykelsmeden, hvis du/DDke kan finde meldingen i vejledningen.

Melding Fejl	Løsning
E01	Batteripakken er afladet	Lad batteripakken op.
E02 Batteripakken er blevet for verm eller kold under opladningen	Vent, til batteripakkens temperatur er inden for temperaturgrænserne (se kap. 1.2.4 og 5.2). Opladningen fortsetter herefter automatisk.
E04 Cyklen er tilsluttet opladeren	Kobl opladeren fra cyklen.
E07 Motorens	temperatur er uden for temperaturgrænserne	Vent, til motoren har fæt den rigtige temperatur.
E13 Displayet	reagerer ikke ordentligt	Denne melding kan opstå, mens displayet monteres/afmonteres. Kontakt cykelsmeden.
E14 Displayet	genkendes ikke.	Displayet skal indstilles på ny. Kontakt cykelsmeden.
E15 Afvigelsei	opladningsstyringen	Slut cyklen til opladeren, og vent, indtil cyklen er helt ladet op.

Melding Fejl	Løsning
E16 Konstant	udsving kraftsensor	Udfør kalibrering ved at holde lysknappen inde i 5 sekunder, jf. kap. 3.4.
E17 Der er opnæt maksimal motorstrøm gennem ekstrem belastning		Denne melding forsvinder automatisk,ær cyklen ikke længere belastes.
E18 Der er mål't en spændingsforskel mellem batteripakkens celler		Slut cyklen til opladeren, og vent, indtil cyklen er helt ladet op.
E19 Batteripakkens temperatur er.uden for temperaturgrænserne		Vent, til batteripakkens temperatur er inden for temperaturgrænserne (se kap. 1.2.4 og 5.2). Opladningen fortætter这里有after automatisk.
E21	Regulator for motorstrøm		Belast cyklen minded. Sø forsvinder meldingen.
E22 Problemer under opladningen		Tænd/sluk for lyset, og vent i 10 sekunder. Tilslut opladeren ingen. Kontakt en cykelsmed, hvis meldingen kommt ingen.

Nedenstående garantibestemmelser gælder ud over det, du lovmaessigt har krav på.

Hvornár gælder garantien?

Leverandoren af batteripakken yder garanti på eventuelle materiale- og konstruktionsfejl på batteripakken, nrar ffolgende betingelser er opfyldt:

• Du kan kun gore krav på garantien, hvis du kan forelægge et garantieller købsbevis. Garantiperioden Iober fra den dag, hvor købet finder sted.

Cyklen må aldrig rengøres med en højtryksrenser. Den kraftige vandstråle kan beskadige motorens elektronik. I sö fald bortfaldar garantien.

Ekstra garanti

Inden for de første 2 ar after kobet af din nye E-bike har du mulighed for at forlange garantien med yderligere 3 ar. Sporg din forhandler om betingelserne.

Lovmaessige krav

Ifolge EU-lovgivningen er det beskrevne koretj en cykel, idet cyklen opfylder folgLende regler:

• Pedalstyringen er kun aktiv,ningar brugeren selv træder i pedalerne.
  Pedalstyringen kan kore maksimalt 25km / t
  Den leverede kapacitet er hjst 250 Watt.

E-biken er en EPAC (Electrically Power Assisted Cycle) i overensstemmelse med EN15194.

Overensstemmelse

Producenten af E-biken erklærhermed, atproduktet opfylder alle krav og øvrige relevante bestemmelsei direktiverne 2004/108/EF og 2002/24/EF.

Miljo

I overensstemmelse med det hollandske miljøministeriums miljoordning for genanvendelse af batterier og akkumulatorer anbefaler vi, at du ved fejl på batteripakken eller cyklen altid indlevererppe hos din forhandler. Forhandleren har pligt til at tage imod batteripakken og sørger for sende den til videre forarbejdning hos producenten.

Regelmæssige serviceeftersyn

Din E-bike har brug for regelmaessige serviceeftersyn. Din forhandler kan rådgive og oplyse dig om den optimale brug af din cykel.

Din forhandler kan endvidere udfore softwareopdateringer og hjælpe dig med at læse diagnoseformularen, hvorpå denøjagtige brug af din cykel kan aflæses.

Version 09/2011
