GEBRUIKSAANWIJZING 856340 CONRAD

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt. Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 56 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende .

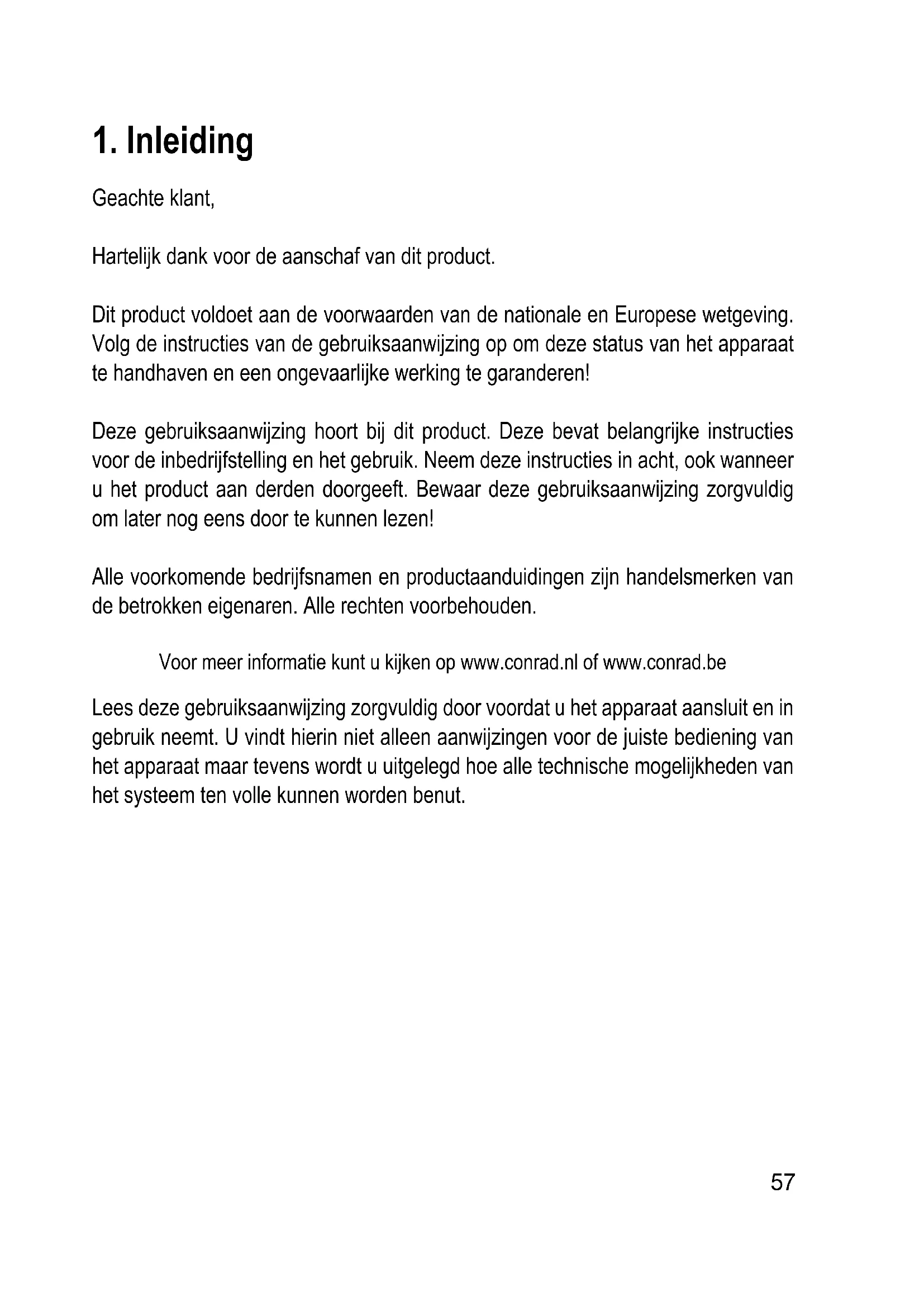

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen! Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betrokken eigenaren. Alle rechten voorbehouden. Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat aansluit en in gebruik neemt. U vindt hierin niet alleen aanwijzingen voor de juiste bediening van het apparaat maar tevens wordt u uitgelegd hoe alle technische mogelijkheden van het systeem ten volle kunnen worden benut.

572. Voorgeschreven gebruik

Dit 4-kanaals draadloze video-achteruitrijdsysteem dient voor het vergemakkelijken van het parkeren. De achteraan van het voertuig gemonteerde draadloze CCD- camera ‘bekijkt’ de parkeeropening met een openingshoek van 80° en maakt op die manier het vroegtijdig herkennen mogelijk van hindernissen of andere voertuigen. Het beeld van de camera wordt draadloos (op een frequentie van 2,4 GHz) overge- dragen naar de meegeleverde 7“ TFT-monitor en daar weergegeven. De CCD-draadloze camera beschikt bovendien over IR-LED’s, die het mogelijk maken hem ook bij duisternis te gebruiken. Hou er rekening mee, dat bij toenemen- de duisternis en de daarmee verbonden inschakeling van de IR-LED’s de kleuren- weergave verandert in een zwartwit-beeld. Het bereik van de IR-LED’s bedraagt, naargelang de omgevingsomstandigheden, ong. 5 meter. De meegeleverde 7“ kleuren TFT-monitor maakt de ontvangst mogelijk van tot 4 draadloze camera’s. De meergeleverde camera zendt op kanaal 1. Dit product is uitsluitend geschikt voor de aansluiting op een 12 of 24 V DC boord- net met de negatieve pool van de autoaccu naar de carrosserie en mag alleen in auto’s en vrachtwagens met dit type boordspanning worden ingebouwd en in gebruik worden genomen. De meegeleverde monitor mag niet vochtig of nat worden. De meegeleverde draad- loze camera is weerbestendig en geschikt voor gebruik buiten. Een ander gebruik dan hiervoor beschreven is niet toegestaan en kan het product beschadigen, wat risico’s zoals kortsluiting, brand en elektrische schokken met zich meebrengt. Het complete product mag niet gewijzigd of omgebouwd worden. De veiligheidsvoorschriften in deze gebruiksaanwijzing dienen absoluut te worden opgevolgd. Lees deze gebruiksaanwijzing aandachtig door en bewaar deze voor toekomstig gebruik.

Het symbool met de bliksemschicht in een driehoek geeft aan wan- neer er gevaar bestaat voor uw gezondheid, bijv. door een elektri- sche schok.

Een uitroepteken in een driehoek wijst op speciale gevaren bij gebruik, inbedrijfstelling of bediening.

Het “hand”-symbool verwijst naar speciale tips en bedieningsaan- wijzingen.

4. Veiligheidsinstructies

Bij schade die voortkomt uit het niet opvolgen van deze gebruiksaan- wijzing vervalt elk recht op garantie! Voor gevolgschade en materiële schade en persoonlijk letsel, veroorzaakt door onvakkundig gebruik of het niet naleven van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! Belangrijke aanwijzingen die absoluut in acht moeten worden geno- men, zijn in deze gebruiksaanwijzing met een uitroepteken aangege- ven.

• Het product mag niet worden aangepast of omgebouwd. Hierdoor vervalt niet alleen de geldigheid van de CE-markering, maar ook de garantie/aansprakelijk- heid.

• De systeemcomponenten mogen niet blootgesteld worden aan beduidende mechanische belastingen.

• De camera is waterdicht uitgevoerd, en daarmee geschikt voor gebruik buiten.

• De monitor mag niet vochtig of nat worden, en is uitsluitend geschikt voor gebruik in een droge omgeving (binnenruimte van het voertuig).

Het gebruik van het draadloze video-achteruitrijdsysteem vergemakkelijkt het parkeren, maar ontslaat u niet van de verplichting voorzichtig te zijn. Hou reke- ning met de verkeerswetgeving. Het bedrijf bij een snelheid van meer dan 593 km/u is op eigen risico, en wordt niet aanbevolen. Er is groot gevaar op een ongeval. Een achteruitrijdsysteem moet de veiligheid verhogen. Het is niet bedoeld als vervanging van andere, veilige rijgewoontes. Nauwkeurig controleren en omkijken tijdens het achteruitrijden is aanbevolen. Dit geldt speciaal in de buurt van voetgangers of op plaatsen met verkeer, dwars op de rijrichting, en bij gebruik in de duisternis. Sommige hindernissen kunnen op basis van de werkwij- ze van het apparaat mogelijk niet of niet precies worden herkend. De fabrikant aanvaardt geen aansprakelijkheid voor schade, die in dergelijk geval ontstaat.

• Neem bij de montage en ingebruikneming de geldende keuringsvoorschriften en het wegenverkeersreglement in acht.

• Als spanningsbron mag alleen het 12V/DC of het 24V/DC-boordnet worden gebruikt. Sluit het systeem nooit op een andere voedingsspanning aan.

• Let op correcte ingebruikneming van het systeem. Neem hierbij deze gebruiks- aanwijzing in acht.

• Dit camerasysteem gebruikt en straalt hoogfrequente energie uit. Als de appara- ten niet volgens deze gebruiksaanwijzing worden geïnstalleerd en gebruikt, kun- nen radiografische storingen optreden.

• Draadloze apparaten zoals bijv. WLAN-Router, Bluetooth-apparaten en mobiele radiozenders kunnen het gebruik van de monitor storen. Indien dit het geval is ziet u op de monitor rollende strepen, vervormde of stilstaande beelden.

• Zorg er bij het plaatsen/monteren voor dat de aansluitkabels niet worden afge- kneld of door scherpe randen worden beschadigd.

• Een onoordeelkundige montage en bedrading van de achteruitrijdcamera kan leiden tot schade aan de elektrische installatie van het voertuig, incl. belangrijke computer- en bedrijfssystemen. Dit kan leiden tot een ongeval (bijv. elektrische schok) of brand, wat materiële en/of zware letsels tot gevolg kan hebben. We adviseren u de montage en de aansluiting te laten uitvoeren door een gekwalifi- ceerde automonteur.

• Raadpleeg een vakman als u twijfelt aan de werking, de veiligheid of de aanslui- ting van het systeem.

• Laat het verpakkingsmateriaal niet zomaar rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

• Bij rechtstreekse lichtinval op de camera kan het gebeuren, dat voorwerpen niet meer goed worden weergegeven. Bij fluorescerend licht kan het scherm boven- dien gaan flikkeren. 60• De kleuren van de voorwerpen op de monitor kunnen afwijken van de werkelijke kleuren van de voorwerpen. Bij duisternis schakelt de beeldweergave over op zwartwit.

• Vuil, regen of sneeuw kan invloed hebben op de werking van de camera.

• Houd het apparaat buiten het bereik van kinderen. Het is geen speelgoed.

• Let a.u.b. op de aanvullende veiligheidsvoorschriften in de afzonderlijke hoofd- stukken van deze handleiding.

• Raadpleeg onze technische helpdesk of andere vakmensen wanneer u vragen heeft die niet in deze gebruiksaanwijzing worden opgehelderd.

5. Batterij-instructies

• Batterijen buiten bereik van kinderen houden.

• Let bij het plaatsen van de batterij op de juiste polariteit (plus/+ en min/-).

• U mag batterijen niet zomaar laten rondslingeren wegens het gevaar dat kinde- ren of huisdieren ze inslikken. Raadpleeg bij inslikken onmiddellijk een arts.

• Lekkende of beschadigde batterijen kunnen bij huidcontact door een bijtende werking letsel veroorzaken, draag daarom in dit geval geschikte veiligheidshand- schoenen.

• Let erop, dat de batterij niet kortgesloten of in het vuur geworpen wordt. Er bestaat explosiegevaar!

• Gewone batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar! U mag uitsluitend geschikte herlaadbare accu´s opladen. Gebruik een geschikte oplader.

Als u het product langere tijd niet gebruikt (b.v. als u het opbergt), dient u de geplaatste batterij te verwijderen. Als batterijen te oud worden bestaat ook het gevaar dat ze gaan lekken, wat leidt tot schade aan het product, en tot verlies van de garantie/kwaliteitsgarantie!

• Raadpleeg het hoofdstuk “Afvalverwijdering” voor de milieuvriendelijke afvoer van batterijen en accu´s.

Wijzigingen aan het voertuig, die door het inbouwen van het parkeersysteem nodig zijn, moeten altijd zo worden uitgevoerd, dat hierdoor geen beperking van de verkeersveiligheid of van de constructieve stabiliteit van de auto ontstaat. Bij veel auto´s ver- valt al bij het uitzagen van een plaatgedeelte de goedkeuring. Er mogen geen onderdelen worden gemonteerd in het activi- teitsgebied van de airbags, omdat dit bij een ongeval kan leiden tot kwetsuren van de inzittenden. Neem contact op met uw autodealer als u twijfelt over de keuze van de montageplaats. Zorg ervoor, dat tijdens het boren geen elektrische kabels, rem- leidingen, brandstoftanks of dergelijke worden beschadigd. Neem bij gebruik van gereedschap voor het inbouwen van uw parkeerhulp altijd de veiligheidsinstructies van de fabrikant van het betrokken gereedschap in acht. Houd bij de montage van uw parkeersysteem rekening met het gevaar dat bij een ongeluk verwondingen kunnen ontstaan door losgerukte apparatuur. Bevestig daarom elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden. De camera mag de achterlichten, het kenteken of andere ele- menten van het voertuig niet bedekken of buiten de autocarros- serie uitsteken.

Deze handleiding geldt niet voor alle voertuigtypes. Op basis van het grote aantal automerken en -modellen moeten echter de volgende montagestappen als algemene richtlijn dienen. Voor voertuigspecifieke vragen richt u zich tot de fabrikant van het voertuig. Ga na of het gebruik van de camera door de verkeers- wetgeving in uw land is toegestaan.

626.1 Installeren van de camera

Dit is een montagevoorbeeld. - Leg de montageplaats van de camera vast. - Controleer de ligging van de aansluitkabel voor de voeding van de camera naar de achteruitrijdlichten. Bepaal hoe de leidingen voor de voeding moet worden gelegd.

Zoek een geschikte opening in het voertuig voor de voedingskabel van de camera.

Enkele voertuigen zijn al voorzien van gaten voor het doorvoe- ren van kabels. Als dit niet het geval is bij uw auto, vrachtwagen of mobilhome, dan zullen de noodzakelijke boringen moeten worden uitgevoerd.

Let er voor u in het voertuig gaat boren in elk geval op dat

• de boordelektriciteit niet beschadigd wordt

• de werking niet wordt beïnvloed

• de gebruiksgoedkeuring niet vervalt

• het tanksysteem van uw voertuig niet beschadigd wordt

• de veiligheid en de werking van het voertuig integraal intact blijven. Indien u niet zeker bent of de gewenste plaats voor het boren aan deze criteria voldoet, vraagt u raad aan een gekwalificeerde auto- monteur. We adviseren u de montage en de aansluiting te laten uit- voeren door een gekwalificeerde automonteur. - Neem de montagehouder van de camera en hou deze op de voorziene monta- geplaats. - Teken de boorgaten af.

63- Breng 6 boringen aan in de kentekenhouder. Eén boring dient voor het doorvoe-

ren van de voedingskabel, en de vijf andere voor de montagehouder van de camera. De boring voor de kabeldoorvoer moet in de buurt van de stroomkabels van de camera geplaatst worden.

Voer de stroomkabel van de camera door de (meegeleverde) rubberen afdich- ting. De rubberen afdichting beschermt de kabel tegen scherpe kanten en beschadigingen. - Breng de kabel door de aangebrachte kabeldoorvoer. - Bevestig de rubberen dichting tegen de boring van de kabeldoorvoer. - Verleg de kabel naar het gekozen achteruitrijd-/achterlicht. Let er op, dat de kabels niet gehinderd en niet gekwetst worden. - Neem de lamphouder uit de behuizing van de achteruitrijdlamp. Neem de gloei- lamp weg om schade hieraan te voorkomen. - Bevestig de antenne aan de camera. - Bevestig de montagehouder inclusief de camera met aangepast montagemateri- aal op de plaats van montage; let er op dat er geen leidingen gekwetst worden of op een andere manier beschadigd. - Regel de camera in de gewenste positie. - Span de bevestigingsschroeven van de montagehouder vast om vast zitten van de camera te garanderen.

6.2 Installeren van de monitor

- Plaats de geleidingsmoer van de montagehouder in de bevestiging op de achter- zijde van de monitor. - Span de bevestigingsmoer aan om een zekere verbinding tussen de monitor en de montagehouder te garanderen. - Bevestig de montagehouder aan de voorruit van uw voertuig. Het bevestigings- vlak moet vlak, zuiver en vetvrij zijn. - Regel de monitor in de gewenste positie. - Span de beide bevestigingsschroeven voor de horizontale en de verticale rich- ting aan.

647. Elektrische aansluiting

De elektrische aansluiting mag uitsluitend door een vakman worden uitgevoerd. Om kortsluiting en hieruit resulterende beschadigingen van het apparaat te voorkomen, moet tijdens het aansluiten de minpool (aarde) van de autoaccu worden losgekoppeld. Sluit de minpool van de accu pas weer aan, nadat u het systeem volledig aangesloten en de aansluiting gecontroleerd heeft. Hou rekening met de aanwijzingen van de fabrikant van het voertuig, zodat de opgeslagen gegevens van het voertuig niet verloren gaan. Gebruik voor de controle van de spanning aan boordspannings- kabels alleen een voltmeter of een diodetester, omdat normale controlelampen te hoge stromen opnemen en daardoor de boordelektronica zou kunnen beschadigen. Let bij het leggen van leidingen op, dat deze niet ingeklemd wor- den of tegen scherpe kanten aan schuren; gebruik bij doorvoe- ringen rubber kokers. Gebruik bij het leggen van de sensorleidingen naar de koffer- ruimte rubberen doorvoeren o.a. om geen invloed uit te oefenen op de dichtheid van het inwendige van het voertuig. Let er bij het leggen van de leidingen in deurbalken enz. op dat geen veiligheidsrelevante inrichtingen (bijv. een zij-airbag) wor- den belemmerd of beschadigd. De leidingen mogen niet in het activiteitsgebied van de airbags gelegd worden.

657.1 Elektrische aansluiting van de camera

• Leg de aansluitleiding van de camera tot bij het achterlicht van uw voertuig. Om een veilige verbinding van de leidingen te garanderen, adviseren we het gebruik van de meegeleverde koppelingen (zie afb. links). Gebruik van de meegeleverde koppelingen: A) De bestaande kabel inleggen. B) De daarmee te verbinden kabel plaatsen. C) De koppeling met de hand vergrendelen.

• Verbind de rode leiding met de plusleiding van het achteruitrijdlamp.

• Verbind de zwarte leiding met een massapunt van de carrosserie. Let daarbij op een goed massacontact (verwijder ev. verf op de contactoppervlakken).

7.2 Elektrische aansluiting van de monitor

De geleverde monitor biedt u (als optie) de mogelijkheid een afzonderlijke DVD- speler (of een vergelijkbaar weergavesysteem) aan te sluiten. Indien u een DVD-speler op de monitor aansluit moet u de video- en audio-aanslui- tingen van uw DVD-speler verbinden met de video- en audio-aansluitingen van de monitor. De gele cinch-bus is daarbij voor het videosignaal, de rode aansluitbus voor het rechter audiosignaal en de witte aansluitbus voor het linker audiosignaal. 66Om het beeld van de DVD-speler op de monitor weer te geven is het nodig dat de monitor zich in de AV-modus bevindt. Selecteer de gewenste voedingsbron voor de monitor. Aansluiting via meegeleverde 12/24 V/DC voertuigadapter: - 12/24 V/DC voertuigadapter op de voedingsaansluiting van de monitor aansluiten. - 12/24 V/DC voertuigadapter in de bus van de sigarenaansteker brengen. De rode LED op de 12/24 V/DC stekker licht rood op. - De toets „POWER“ op de monitor indrukken of de toets „POWER“ op de afstandsbediening indrukken. De rode LED bij de toets „POWER“ op de monitor licht rood op. De monitor met een kabel op de stroombron van het voertuig aansluiten: - leg een geschikt verloop vast voor de aansluitkabel van de montageplaats van de monitors naar de zekeringkast van het voertuig - zoek een accessoireklem 12V+ in de zekeringkast van het voertuig Deze klem levert pas stroom, van zodra de contactsleutel in het contactslot in de eerste stand wordt gebracht. - Sluit de rode leiding van de aansluitkabel op deze klem aan. - Sluit de zwarte leiding van de aansluitkabel op de massa aan. Controlepunt Op dit punt kunt u controleren, of u de leidingen correct aansloot, door: - de accu terug aan te sluiten - de sleutel in het contactslot in de eerste stand te brengen - De monitorkabel op de monitor aansluiten. - De toets „POWER“ op de monitor indrukken of de toets „POWER“ op de afstandsbediening indrukken. De rode LED bij de toets „POWER“ op de monitor licht rood op. Als de camera niet ontvangen wordt (hou daartoe ook rekening met het hoofdstuk „Kanaalinstelling van de camera“), ziet u op het display de tekst „NO SIGNAL“.

13) Aansluitingen voor video- en

De camera beschikt over infrarood LED’s om zicht ‘s nachts mogelijk te maken. Hou er rekening mee, dat bij toenemende duisternis en de daarmee verbonden inschakeling van de IR-LED’s de kleurenweergave verandert in een zwartwit-beeld.

689. In gebruik nemen

Schakel de monitor in met de toets „Power“ (8) op de monitor of de toets „POWER“ (14) op de afstandsbediening. Daarop licht de rode LED bij de toets „POWER“ (8) op.

• Verwijder de isolatie van de batterij (als dat bij de levering nog niet gebeurde) uit het batterijvak van de afstandsbediening zoals rechts afgebeeld.

10. Toetsfuncties van de afstandsbediening

Hierna worden de bedienings- en instelmogelijkheden van uw draadloos systeem verklaard aan de hand van de toetsen van de afstandsbediening. Indien een over- eenkomstige functie ook via de toetsen van de monitor mogelijk is, dan wordt hier- onder ook de betrokken verwijzing aangegeven. Toets Functie POWER Op deze toets drukken om de monitor in- resp. uit te schakelen TURN Deze toets dient om het weergegeven beeld 90° te draaien. Druk op deze toets om de gewenste instelling uit te voeren. MUTE Aan de hand van deze toets is het mogelijk de monitor „stom“ te schakelen. DISPLAY Deze toets heeft alleen een functie als u zich in de AV-modus (bijv. bij een aangesloten DVD-speler) bevindt. Druk op deze toets om te kiezen tussen een 4:3 weer- gave of een 16:9 weergave van het beeld. 69Toets Functie MENU Druk op de toets „MENU“ (20) om de gewenste UP/DOWN instellingen voor CHANNEL (kanaalkeuze), BRIGHT (helderheid), COLOR (kleur), CONTRAST (Kontrast), MIRROR (beeld spiegelen) of VOLUME (volumerege- ling) te bedienen. Druk meerdere keren op de toets „MENU“ (20) tot de gewenste instelling op het display zichtbaar is. Stel aan- sluitend met de toetsen „+“ resp. „-“ de gewenste waar- de in. Instellingen uitvoeren via de toetsen op de monitor: In het menu voor de bovengenoemde instellingen komt u ook met de toets „MENU“ (10) op de monitor. Op de monitor dienen de toetsen „UP“ (9, 45), „DOWN“ (11,

47) om de gewenste waarde in te stellen.

het gewenste camerakanaal te selecteren. SCAN Als de toets „SCAN“ (22) wordt ingedrukt, dan wordt om de 5 seconden automatisch tussen de kanalen CH1 tot CH4 omgeschakeld. Denk er om, dat het tijdens het SCAN-proces niet mogelijk is het instellingenmenu te selecteren met de toets „MENU“ (20) van de afstandsbediening resp. de toets „MENU“ (10) op de monitor. Hiertoe is het nodig het SCAN-proces af te sluiten door de toets „SCAN“ (22) nogmaals in te drukken. Het SCAN-proces is zo lang actief als in de rechter bovenzijde van het scherm de kanaalindicatie (groen) knippert. Het SCAN-proces is voltooid van zodra de kanaalindicatie niet meer knippert resp. aangeduid wordt. Down

70Toets Functie AV/ Druk op de toets „AV/RECEIVER“ (23) om tussen RECEIVER de AV-modus resp. de RECEIVER-modus heen en terug te schakelen. AV-Modus In de AV-modus worden de beelden van het aangeslo- ten weergave-apparaat op het „Display“ (5) van de monitor zichtbaar. RECEIVER-modus In de RECEIVER-modus worden de beelden van de gebruikte camera op het „Display“ (5) van de monitor zichtbaar.

11. Batterijen vervangen

Als de reikwijdte van de meegeleverde afstandsbediening afneemt is het nodig de batterij (type: CR2025, 3V/DC) te vervangen. Ga voor een correct vervangen van de batterij te werk als volgt:

• Neem de afstandsbediening en trek het batterijvak uit zoals rechts afgebeeld.

• Neem de gebruikte batterij uit.

• Plaats een batterij van het type CR2025 (3 V/DC) met de juis- te polariteit (de pluspool van de batterij moet naar de achter- zijde van de afstandsbediening wijzen) in de batterijhouder.

• Schuif de batterijhouder voorzichtig in de afstandsbediening.

12. Onderhoud en reiniging

Controleer regelmatig de technische veiligheid van uw systeem, bijvoorbeeld op beschadiging van de aansluitleidingen en de sensoren. 71Gebruik voor de reiniging van de buitenkant van de camera en de monitor een scho- ne, droge en zachte doek. Voor moeilijker te verwijderen vuil kunt u de doek iets vochtig maken met lauwwarm water. Reinig de buitenkant van de camera heel voorzichtig, omdat er anders krassen kun- nen achterblijven. Druk niet te sterk op de glazen voorzijde van de camera of het display van de monitor, dit kan leiden tot glasbreuk.

a) Algemeen Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalin- gen voor afvalverwerking inleveren. b) Batterijen en accu’s Als eindverbruiker bent u wettelijk verplicht (KCA-voorschriften)oude batterijen in te leveren; verwijdering samen met huishoudelijk afval is verboden. Batterijen/accu’s die schadelijke stoffen bevatten, worden gemar- keerd door nevenstaande symbolen. Deze symbolen duiden erop, dat afvoer via het huisvuil verboden is. De aanduidingen voor veel voorkomende zware metalen zijn Cd = cadmium, Hg = kwik, Pb = lood. Gebruikte batterijen/accu’s/knoopcellen kunt u gratis inleveren bij de verzamelpunten in uw gemeente, onze filialen of andere winkels waar batterijen/accu´s/knoopcellen verkocht worden! Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu! 7214. Technische gegevens a) Camera Voedingsspanning: 12 V/DC of 24 V/DC Sensor: CCD Resolutie: 500 x 582 pixels (PAL) Horizontale openingshoek: ca. 80° Antenne: 50 Ohm SMA Radiofrequentie: 2,4 - 2,483 GHz IR reikwijdte: ong. 5 meter Modulatie: FM Afmetingen (B x D x H): ca. 95 x 52 x 61 mm Gewicht: ca. 400 gram b) Monitor Voedingsspanning: 12 V/DC of 24 V/DC Antenne: 50 Ohm SMA Resolutie: 480 x 234 pixel Stroomopname: max. ong. 900 mA Afmetingen (B x D x H): ca. 196 x 27 x 127 mm Gewicht: ca. 450 g (zonder montagehouder) c) Afstandsbediening Voedingsspanning: 3 V/DC (via knopcelbatterij type: CR2025). Afmetingen: ca. 86 x 40 x 7 mm Verklaring van conformiteit Hierbij verklaren wij, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met de voorwaarden en andere relevante voorschriften van de richtlijn 1999/5/EG.

De bij dit product behorende verklaring van conformiteit kunt u vin- den op www.conrad.com. 737475CONRAD IM INTERNET http://www.conrad.com

Colofon Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microver- filming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2010 by Conrad Electronic SE. V3_1110_01/HK
