BEDIENUNGSANLEITUNG 856340 CONRAD

Funkrückfahrvideosystem 7"

Seite 4 - 20

GB Wireless Rear View Camera System 7” Page 21-37
F Système video sans fil pour marche arrière 7" Page 38-55
NL Draadloos acheteruitrijdsystem 7" Page 56-73

Best.-Nr. / Item-No. / N° de commande / Bestnr.:

856340

D These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweis zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie these Produkte an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

D Inhaltsverzeichnis

1. Einführung 4
2. Bestimmungsgemäß Verwendung 5
3. Symbolerklarung 6
4. Sicherheitshinweise 6
5. Batteriehinweise 8
   6.Mechanischer Einbau 9
   6.1 Installation der Kamera 10
   6.2 Installation des Monitors 11
6. Elektrischer Anschluss 12
   7.1 Elektrischer Anschluss der Kamera 13
   7.2 Elektrischer Anschluss des Monitors 13
7. Anzeige- und Bedienelemente 15
8. Inbetriebnahme 16
9. Tastenfunktionen der Fernbedienung 16
10. Batteriewechsel 18
    12.Wartung und Reinigung. 18
11. Entsorgung 19

a)Allgemein. 19
b) Batterien und Akkus 19

1. Technische Daten 20

a)Kamera 20
b) Monitor 20
c)Fernbedienung 20

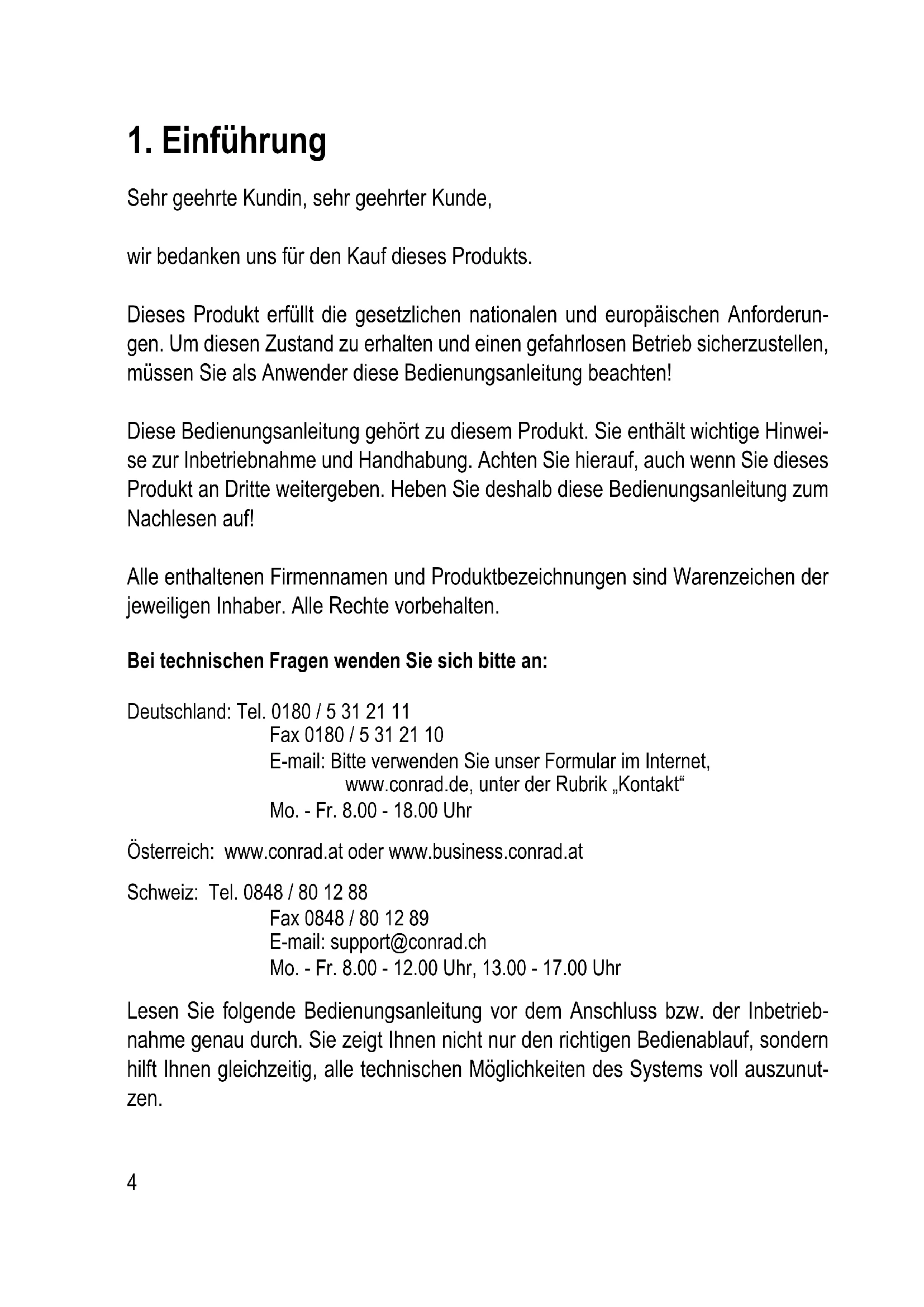

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweis zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: Tel. 0180 / 5312111

Fax 0180 / 5312110

E-mail: Bitte verwenden Sie unser Formular im Internet,

www.conrad.de, unter der Rubrik „Kontakt“

Mo.-Fr.8.00-18.00Uhr

Österreich: www.conrad.at oder www.business.conrad.at

Schweiz: Tel. 0848 / 80 12 88

Fax 0848 / 80 12 89

E-mail: [e-mail]

Mo.-Fr.8.00-12.00Uhr,13.00-17.00Uhr

Lesen Sie folgende Bedienungsanleitung vor dem Anschluss bzw. der Inbetriebnahme bereits durch. Sie zeigt Ohnen nicht nur den richtigen Bedienablauf, sondern hilft Ohnen gleichzeitig, alle technischen Möglichkeiten des Systems voll auszunutzen.

2. Bestimmungsgemäß Verwendung

Dieses 4-Kanal-Funk-Rückfahrvideosystem dient der Erleichterung beim Einparken. Die am Fahrzeug ruckseite montierte CCD-Funk-Kamera erfasst den Bereich der Parklücke mit einem Öffnungswinkel von 80^ und erfolglich damit die frühere-ige Erkennung von Hindernissen oder anderen Kraftfahrzeugen.

Das Kamerabild wird drahtlos (Übertragungsfrequency 2,4 GHz) zum mitgelieferten 7" TFT-Monitor übertragen und dargestellt.

Die CCD-Funk-Kamera verfügt zusätzlich über IR-LEDs, welche eine Bilderfassung bei Dunkelheit gewährleisten.itte beachten Sie, dass bei Dunkelheit und der damit verbundenen Aktivierung der IR-LEDs, die Bildwiedergabe in eine schwarz-weiß Bildwiedergabe wechselt. Die Erfassungsreichweite der IR-LEDs beträgt, je nach Umgebungsbedingungen, ca. 5 Meter.

Der mitgelieferte 7" Farb-TFT-Monitor ermittelicht den Empfang von bis zu 4 Funk-Kameras.

Die mitgelieferte Kamera sendet auf Kanal 1.

Dieses Produkt ist nur für den Anschluss an ein 12V/DC-Bordnetz oder 24 V/DC-Bordnetz mit negativem Pol der Autobatterie an Karosserie zugelassen und damit nur in Pkws, Wohnmobilen und Lkws mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Der im Lieferumfang enthaltene Monitorarf nicht feucht oder nass werden. Die mitgelieferte Funk-Kamera ist wetterfest und somit fur den Betrieb im Außenbereich geeignet.

Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt beschädigen, was mit Risiken wie Kurzschluss, Brand, usw. verbunden ist. Das gesamte Produktarf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese fur spätere Rückfragen gut auf.

3. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das Hand-Symbol steht fur spezielle Tipps und Bedienhinweise.

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursicht werden, übernehmen wir keine Haftung!

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

• Das Produkt darf nicht verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.
• Die Systemkomponenten dürfen keinen erheblichen mechanischen Belastungen ausgesetzt werden.
  Die Kamera hat eine Wasserbestandige Konstruktion und ist somit für den Betrieb im Außenbereich geeignet.
• Der Monitorarf nicht feucht oder nass werden und ist ausschließlich fur den Betrieb in trockener Umgebung (Fahrzeug-Innenraum) geeignet.
• Der Betrieb these Funk-Rückfahrvideosystems erleichtert bzw das Einparken, entbindet jedoch nicht von ihrer Sorgfallspflicht. Beachten Sie die Straβenverkehrrsordnung (StV0). Der Betrieb bei einer Geschwindigkeit von mehr als 3 Km/h ist auf eigene Gefahr und nicht zu empfehlen. Es besteht hochste Unfallgefahr. Ein Rückfahrssystem soll Sicherheit und Schutz erhöhen. Es ist nicht dazu bestimmt, andere sichere Fahrgewohnheiten zu ersetzen. Genaues Kontrollieren

und Umschauen vor dem Rückwärtsfahren ist zu empfehlen. Dies gilt insbesondere in der Höhe von Fußgängern oder an Orten mit Verkehr quer zur Rückfahrrichtung sowie für die Benutzung bei Dunkelheit. Einige Hindernisse können aufgrund der Arbeitsweise des Gerätes evtl. nicht oder nicht zuverlässig erkannt werden. Der Hersteller übernimmt keinerlei Haftung für Schäden, die in solch einem Fall entstehen.

• Beachten Sie beim Anbau und im Betrieb die geltenden Zulassungsvorschriften und die Straβenverkehrssordnung.
• Als Spannungsquellearf nur das 12V/DC oder 24V/DC-Gleichspannungsbord-netz verwendet werden. Schließen Sie das System nie an eine andere Spannungsvorsorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Systems. Beachten Sie hierbei diese Bedienungsanleitung.
• Dieses Kamerasystem verbraucht und generiert Hochfrequenz-Energie. Werden die Geräte nicht gemäß dieser Bedienungsanleitung installiert und betrieben, so können sie zu Funkstörungen führen.
• Drahtlose Geräte wie z.B. WLAN-Router, Bluetooth-Geräte oder Mobilfunkgeräte können den Betrieb des Monitors störend beeinflussen. Sollte dies der Fall sein, sehen Sie auf dem Monitor rollende Linien, verschommene Bilder oder staticische Bilder.
• Beachten Sie beim Aufstellen/der Montage, daß die Anschlußkabel nicht gequetscht oder durch scharfe Kanten beschädigt werden.
• Unsachgemäß Montage und Verkabelung der Rückfahrkamera kann zu Schaden an der Elektroanlage des Fahrzeugs einschließlich wichtiger Computer- und Betriebssysteme führen. Dies konnte zu einem Unfall (z.B. elektrischer Schlag) oder Brand führen, was Sachschem und/oder schweren Personenschaden zur Folge haben konnte. Wir empfehlen die Montage und den Anschluss von einem qualifizierten KFZ-Elektriker durchführten zu halten.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Systems haben.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es konnte für Kinder zu einem gefährlichen Spielzeug werden.

• Bei direktem Lichteinfall auf die Kamera, kann es sein, dass Gegenstände nicht klar angezeigt werden. Bei fluoreszierendem Licht kann der Bildschirm flackern.

• Die Farben der Gegenstände auf dem Monitor konnen von den tatsächlichen Farben der Gegenstände abweichen. Bei Dunkelheit wechselt die Bildwiedergabe in eine schwarz-weiß Bildwiedergabe.

• Schmutz, Regen oder Schnee kann die Funktion der Kamera beeinträchtigen.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Beachten Sieitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sichitte an unseren technischen Kundendienst oder andere Fachleute.

5. Batteriehinweise

• Batterien gehören nicht in Kinderhände.
• Achten Sie beim Einlagen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).
• Lassen Sie die Batterie nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschlucht werden. Suchen Sie im Falle eines Verschluckens那么简单 einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzürgungen verursachen, benutzen Sie deshalb in dieser Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass die Batterie nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es besteht Explosionsgefahr!
• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie ausschließlich damit vorgesehene wiederaufladbare Akkus verwenden Sie ein geeignetes Ladegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegte Batterie. Bei Überalterung besteht andernfalls die Gefahr, dass die Batterie ausläuft, was Schäden am Produkt verursacht, Verlust von Garantie/Gewährleistung!
• Für die umweltgerechte Entsorgung von Batterien und Akkus besteht Sieitte das Kapitel "Entsorgung".

6. Mechanischer Einbau

Änderungen am Fahrzeug, die durch den Einbau des Einpark systems oder anderer Komponenten nötig sind, müssen immer so ausgeführten werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stätigkeit des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussagen eines Blechteils die Betriebserlaubnis.

Es dürfen keine Teile im Auslösebereich der Airbags montiert werden, da dies im Falle eines Unfalls zu Verletzungen der Fahrzeuginsassen führen kann.

Sollten Zweifel über die Auswahr des Einbauplatzes bestehen, informieren Sie sichitte bei Ihrk Fz-Handler.

Vergewissern Sie sich vor der Ausführung von Bohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihres Einparksystems die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau Ihr's Einparksystems die Unfallgefahr, die von losgerissenen Komponenten im Falle eines Unfalls ausgegeben kann. Befestigen Sie deshalb jeder Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Die Kameraarf die Rückleuchten, das Kennzeichen oder sonstige Einrichtungen des Kfz nicht verdecken oder über die Fahrzeugkontur Herausstehen.

These Montageanleitung gilt nicht für alle Fahrzeugtypen. Aufgrund der größen Anzahl von Automarken und Automodellen sollen die folgenden Montageschritte als allgemeine Richtlinie dieren. Bei fahrzeugspezifischen Fragen wenden Sie sichitte an den Autohersteller. Schlagen Sie in den in einem bestimmen Land geltenden KFZ-Gesetzen nach, ob der Einsatz dieser Kamera zulässig ist.

6.1 Installation der Kamera

Folgend wird ein Montagebeispel erläutert.

• Legen Sie den Montageort der Kamera fest.
• Kontrollieren Sie den Verlauf des Anschlusskabels für die Spannungsvorsorgung der Kamera zu den Rückfahrleuchten. Legen Sie fest wie die Leitungen für die Spannungsvorsorgung verlaufen soll.
• Suchen Sie eine entsprechende Öffnung am Fahrzeug durch welche die Kabel für die Stromversorgung der Kamera geführt werden können.

Einige Fahrzeuge sind bereits mit Löchern für Kabeldurchführungen ausgestellt. Ist dies bei ihrem KFZ, LKW oder Wohnmobil nicht der Fall, so ist es nötig entsprechende Bohrungen zu setzen.

Bevor Sie Bohrungen an Ihrhem Fahrzeug selbst setzen ist in jedem Fall sicherzustellen, dass durch die Bohrungen

• die Bordelektrik nicht beschädigt wird
• keine Funktionsbeeinträchtigung zustande kommt
• die Betriebserlaubnis nicht erlischt
• das Tanksystem Ihres Fahrzeugs nicht beschädigt wird
• die Sicherheit und Funktion des Fahrzeugs in vollem Umfang erhalten bleibt.

Falls Sie sich nicht sicher sind ob die gewünschte Bohrungsstelle die genannten Kriterien erfüllt, souchen Sie Rat bei einem qualifizierten KFZ-Elektriker. Wir empfehlen die Montage und den Anschluss von einem qualifizierten KFZ-Elektriker durchführten zu{lassen.

• Nehmen Sie die Montagehalterung der Kamera und halten Sie diese an die gewünschte Montagestelle.

• Zeichnen Sie die Bohrungslocher an.

• Setzen Sie 6 Bohrungen in die Nummerschildhalterung. Eine Bohrung für die Kabeldurchführung der Spanningsversorgung und fünf für die Montagehalterung der Kamera. Die Bohrung für die Kabeldurchführung sollte in der Höhe der Stromkabeln der Kamera gesetzt werden.

• Führn Sie die Stromkabel der Kamera durch die (mitgelieferte) Gummidichtigung. Die Gummidichtigung schützt das Kabel vor scharfen Kanten und Beschädigungen.
• Die Kabel durch die gesetzte Kabeldurchführung einsetzen.
• Befestigen Sie die Gummidichtung an der Bohrung der Kabeldurchführung.
• Verlegen Sie die Kabel zur gewährten Rückfahr-/Heckleuchte. Achten Sie daraufuf, dass die Kabel unbehindert und nicht verheddert werden.
• Entnahmen Sie die Lichtfassung aus dem Gehäuse ihrer Rückfahrleuche. Nehmen Sie die Glühlampe Heraus um Schäden an dieser vorzubeugen.
• Befestigen Sie die Antenne an der Kamera.
• Befestigen Sie die Montagehalterung inklusive der Kamera mit geeignetem Montagematerial an der Montagestelle, achten Sie darauf, dass keine Leitungen gequetscht oder anderweitig beschädigt werden.
• Justieren Sie die Kamera in die gewünschte Position.
• Ziehen Sie die Arrettierungsschrauben der Montagehalterung fest um einen fester Sitz der Kamera zu gewährleisten.

6.2 Installation des Monitors

• Setzen Sie die Führungsmutter der Montagehalterung in die Befestigungsvorrichtung auf der Rückseite des Monitors ein.
• Ziehen Sie die Befestigungsmutter fest um einen sicheren Halt zwischen Monitor und Montagehalterung zu gewährleisten.
• Befestigen Sie die Montagehalterung an der Windschutzsche Ihres Fahrzeugs. Die Befestigungsfläche muss eben, sauber und fettfrei sein.
• Justieren Sie den Monitor in die gewünschte Position.
• Ziehen Sie die beiden Befestigungsschrauben für die horizontale sowie vertikale Ausrichtung fest.

7. Elektrischer Anschluss

Der elektrische Anschlussarf nur von einer Fachkraft durchgeführrt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Autobatterie abgeklemmt werden.

Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das System vollständig angeschlossen und den Anschluss überprüft haben.

Beachten Sie die Hinweise des Fahrzeugherstellers, damit die gespeicherten Daten des Fahrzeugs nicht verloren gehen.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigen können.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Verwenden Sie bei der Verlegung der Sensorleitungen in den Kofferraum Gummitüllen o.a., um die Dichtigkeit des Fahrzeuginnenraums nicht zu beeinträchtigen.

Achten Sie beim Verlegen der Leitungen in Turholmen etc. dass keine Sicherheitsrelevanten Einrichtungen (z.B. Seitenairbags) beeinträchtigt werden. Die Leitungen dürfen nicht im Auslösebereich der Airbags verlegt werden.

7.1 Elektrischer Anschluss der Kamera

• Verlegen Sie die Anschlussleitung der Kamera bis zum Rücklicht Ihres Fahrzeugs.

Um eine sichere Verbindung der Leitungen herzustellen, empfehlen wir die Verwendung der mitgelieferten Leitungsverbinder (siehe Bild links).

Verwendung der mitgelieferten Leitungsverbinder:

A) Vorhandenes anzuzapfendes Kabel einlagen.
B) Das damit zu verbindende Kabel einsetzen.
C) Verbinder mit den Fingern verriegeln.

• Verbinden Sie die rote Leitung mit der Pluszuleitung der Rückfahrleuche.
• Verbinden Sie die schwarze Leitung mit einem Massepunkt an der Karosserie. Achten Sie hierbei auf einen eigenen Massekontakt (evtl. Farbe an der Kontaktflüche entfernen).

7.2 Elektrischer Anschluss des Monitors

Der gefelte Monitor bietet Ihnen (optionell) die Anschlussmogglichkeit eines separatem DVD-Players (oder ahnlichem Wiedergabegerates).

Möchten Sie einen DVD-Player an den Monitor anschließen, so verbinden Sie die Video- und Audioanschlüsse Ihrches DVD-Players mit den Video- und Audioanschlüssen des Monitors.

Die gelbe Cinch-Buchse ist damit für das Videosigna, die rote Anschlussbuchse ist für das rechte Audiosignal und die weiß Anschlussbuchse für das linke Audiosignal geeignet.

Um das Bild des DVD-Players am Monitor wiederzugeben ist es nötig, dass sich der Monitor im AV-Modus befindet.

Wahlen Sie die gewünschte Stromversorgungsquelle für den Monitor.

Anschluss via mitgelieferten 12/24 V/DC KFZ-Adapter:

• 12/24 V/DC KFZ-Adapter an den Anschluss für die Spannungsvorsorgung des Monitors anschließen.
• 12/24 V/DC KFZ-Adapter in die Buchse des Zigarettenanzünders stecken. Die rote LED am 12/24 V/DC Stecker leuchtet rot.
• Taste „POWER" am Monitor drücken oder Taste „POWER" auf der Fernbedienung drücken. Die rote LED an der Taste „POWER" am Monitor leuchtet rot.

Monitor mittels Kabel an die Stromquelle des Fahrzeugs anschließen:

• Wahlen Sie einen geeignete Verlauf für das Anschlusskabel vom Montageort des Monitors zum Sicherungskosten des Fahrzeugs.
• Suchen Sie das Zubehörnteil Klemme 12V+ im Sicherungskosten des Fahrzeugs. These Klemme liefert erst Strom, wenn der Zündschlüssel im Zündschloss in die ersten Stellung gebracht wird.
• Schlieben Sie die rote Leitung des Anschlusskabels an diese Klemme an.
• Schlieben Sie die schwarze Leitung des Anschlusskabels an Masse an.

Kontrollpunkt

An dieser Punkt können Sie kontrollieren, ob Sie die Leitungen ordnungsgemäß angeschlossen haben, indem Sie:

• die Batterie wieder anschlossen.
• den Zündschlüssel im Zündschloss auf die ersten Stellung bringen.
• Das Monitorkabel an den Monitor anschließen
• Taste „POWER" am Monitor drücken oder Taste „POWER" auf der Fernbedienung drücken. Die rote LED an der Taste „POWER" am Monitor leuchtet rot.

Wenn die Kamera nicht empfangen wird (beachten Sie hierzu auch das Kapitel „Kanaleinstellung er Kamera”), so wird am Display der Schriftzug „NO SIGNAL“ angezeigt.

8. Anzeige- und Bedienelemente

1 2 3 4	1) Antenne 2) IR-LEDs 3) Kamearlinse 4) Montagehalterung
5 6 7	5) Display 6) Loutsprecher 7) 12/24 V/DC IN (Anschluss für Spanningsversorgung) 8) Taste „POWER“ 9) Taste „UP“ 10) Taste „MENU“ 11) Taste „DOWN“ 12) Infrarot Empfänger 13) Anschlüsse für Videosignal und Audiosignal
14 15 16 17	14) Taste „Power“ 15) Taste „Turn“ 16) Taste „Down“ 17) Taste „CH1-CH4“ 18) Taste „Mute“ 19) Taste „Display“ 20) Taste „Menu“ 21) Taste „Up“ 22) Taste „Scan“ 23) Taste „AV/Receiver“

Die Kamera verfügt über Infrarot LEDs um eine Sicht bei Nacht zu ermöglich. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt.

9. Inbetriebnahme

• Schalten Sie den Monitor ein indem Sie die Taste „Power" (8) am Monitor oder die Taste „POWER" (14) auf der Fernbedienung drücken. Daraufhin leuchtet die rot LED an der Taste „POWER" (8).
• Entfernen Sie die Batterieisolierung (falls bei Anlieferung noch nicht geschehen) vom Batteriefach der Fernbedienung wie rechts im Bild gezeigt.

10. Tastenfunktionen der Fernbedienung

Folgend werden Ohnen die Bedien- sowie Einstellungsmöglichkeiten Ihres Funksystems anhand der Tasten der Fernbedienung erläutert. Ist eine entsprechende Funktion auch via der Tasten am Monitor möglich, so finds Sie die entsprechende Erläuterung bereits in der unterstehenden Erläuterung.

	Taste Funktion
	POWER Drücken Sie diese Taste um den Monitor ein- bzw. aus-zuschalten.
	TURN借此 Taste dient dazu das angezeigte Bild um 90° zu drehen. Drücken Sie diese Taste um die gewünschte Einstellung zu tätigen.
	MUTE Anhand dieser Taste ist es möglich den Monitor „stumm“ zu schalten.
	DISPLAY借此 Taste hat nur eine Funktion sofern sie sich im AV-Modus (z.B. bei angeschlossenem DVD-Player) befinden.Dräcken Sie diese Taste um zwischen einer 4:3 Darstell-lung oder einer 16:9 Darstellung des Bildes zu wahren.
M + Down Up	MENU Drücken Sie die Taste „MENU“ (20) um die gewünsch-UP/DOWN ten Einstellungen für CHANNEL (Kanal wahl), BRIGHT (Helligkeit), COLOR (Farbe), CONTRAST (Kontrast), MIRROR (Bildspiegelung) oder VOLUME (Lautstärke-regelung) zu tätigen.Drücken Sie die Taste „MENU“ (20) mehrmals bis die gewünschte Funktionseinstellung am Display angezeigt wird. Stellen Sie anschließlich anhand der Taten „+“ bzw. „-“ den gewürschten Wert ein.Einstellungen via der Taten am Monitor tätigen:In das Menu für die oben genannten Einstellungen gelangen Sie auch anhand der Taste „MENU“ (10) am Monitor. Am Monitor dienen die Taten „UP“ (9) bzw. „DOWN“ (11) um den gewürschten Wert einzustellen.
① ② ③ ④	CH1 - CH4 Drücken Sie die Taste „CH1“ bis „CH4“ (17) um direkt den gewürschten Kamerakanal anzuwahlen.
	SCAN Wirndie Taste „SCAN“ (22) gedrückt, so wird alle 5 Sekunden zwischen den Kanälen CH1 bis CH4 automatisch der Reihenfolge nach umgeschaltet.Bitte beachten Sie, dass während des SCAN-Vorgangs es nicht möglich ist das EinstellungsmENU anhand der Taste „MENU“ (20) an der Fernbedienung bzw. der Tasp „MENU“ (10) am Monitor anzuwahlen. Hierzu ist es erst nötig den SCAN-Vorgang zu beenden indem die Taste „SCAN“ (22) erneut gedrückt wird.Der SCAN-Vorgang ist solange aktiv wie in der rechten oberen Bildschirmecke die Kanalanzeige (grün) blinkt.Der SCAN-Vorgang ist beendet sobald die Kanalanzeige nicht mehr blinkt bzw. nicht angezeigt wird
RECEIVER z	drücken Sie die Taste „AV/RECEIVER“ (23) um zwischen dem AV-Modus bzw. dem RECEIVER-Modus hin und her zu schalten.AV-ModusIm AV-Modus werden die Bilder des angeschlossenen Wiedergabegerätes am „Display“ (5) des Monitors angezeigt.RECEIVER-ModusIm RECEIVER-Modus werden die Bilder der verwende- ten Kamera am „Display“ (5) des Monitors angezeigt.

11. Batteriewechsel

Sofern die Reichweite der mitgelieferten Fernbedienung nachlasst ist es nötig die Batterie (Typ: CR2025, 3V/DC) auszutauschen.

Um einen ordnungsgemäßen Batteriewechsel zu gewährleisten gehen Sie wie folgt vor:

• Nehmen Sie die Fernbedienung undziehen Sie das Batteriefach wie rechts im Bild gezeigt hersa.
• Entnehmen Sie die verbrauchte Batterie.
• Legen Sie eine Batterie des Typs CR2025 (3 V/DC) polungsrichtig (hierzu finden Sie eine Abbildung auf der Rückseite der Fernbedienung) in die Batteriehalterung ein.
• Schieber den Sie die Batteriehalterung in die Fernbedienung vorsichtig ein.

12. Wartung und Reinigung

Überprüfen Sie regelmäßige technische Sicherheit des Systems z.B. auf Beschädigung der Anschlussleitungen und der Sensoren.

Zur Reinigung der Außenseite der Kamera und des Monitors genugt ein sauberes, trockenes und weiches Tuch. Für stärkere Verschmutzungen der Kamera kann das Tuch leicht mit lauwarmen Wasser angefeucht werden.

Reinigen Sie die Linse der Kamera sehr vorsichtig, andernfalls sind Kratzspuren möglich. Drücken Sie nicht zu stark auf die Glasfront der Kameras oder das Display des Monitors, dies kann zu einem Bruch führen.

13. Entsorgung

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b) Batterien und Akkus

Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt.

Schadstoffhaltige Batterien, Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Verbrauchte Batterien, Akkus sowie Knopfzenen konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus/Knopfzenen verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz!

14. Technische Daten

a) Kamera

Betriebsspannung: 12 V/DC oder 24 V/DC

Sensor: CCD

Auflösung: 500 x 582 Pixel (PAL)

Horizontaler Blickwinkel: ca. 80^

Antenne: 50 Ohm SMA

Funkfrequenz: 2,4 2,483 GHz

IR-Reichweite: ca. 5 Meter

Modulation: FM

Abmessungen (B x T x H): ca. 95 x 52 x 61 mm

Gewicht: ca. 400 Gramm

b) Monitor

Betriebsspannung: 12 V/DC oder 24 V/DC

Antenne: 50 Ohm SMA

Auflösung: 480 x 234 Pixel

Stromaufnahme: max. ca. 900 mA

Abmessungen (B x T x H): ca. 196 x 27 x 127 mm

Gewicht: ca. 450 Gramm (ohne Montagehalterung)

c) Fernbedienung

Betriebsspannung: 3 V/DC (via Knopfellenbatterie Typ: CR2025)

Abmessungen: ca. 86 × 40 × 7 ~mm

Konformitätserklarung

Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich theses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklung zu dieser Produkt finden Sie im Internet unter www.conrad.com.

Table of contents

1. Technische gegevens 73

a) Camera 73
b) Monitor 73
c) Afstandsbediening. 73

1. Inleiding

Geache klant,

6. Mechanische inbouw

14. Technische gegevens

a) Camera

Voedingsspanning: 12 V/DC of 24 V/DC

Sensor: CCD

Resolutie: 500× 582 pixels (PAL)

Horizontale openingshoek: ca. 80^

Antenne: 50 Ohm SMA

Radiofrequency: 2,4 - 2,483 GHz

Gewicht: ca. 400 gram

b) Monitor

Voedingsspanning: 12 V/DC of 24 V/DC

Antenne: 50 Ohm SMA

Resolutie: 480× 234 pixel

Stroomopname: max. ong. 900 mA

Afmetingen (B x D x H): ca. 196 x 27 x 127 mm

These Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
