BEDIENUNGSANLEITUNG 84 09 69 CONRAD

Chlorfrei gebleicht.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH, Klaus-Conrad-Str. 1, 92240 Hirschau.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Best.-Nr. / Item-No. / N° de commande / Bestnr.: 84 09 69

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an unsere Technische Beratung:

Deutschland: Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Mo. bis Fr. 8.00-18.00 Uhr

Österreich: Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Mo. bis Do., 8.00-17.00 Uhr, Fr. 8.00-14.00 Uhr

Schweiz: Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr

Inhaltsverzeichnis

Seite

1. Bestimmungsgemäße Verwendung 5
2. Symbol-Erklärungen 5
3. Lieferumfang 5
4. Sicherheitshinweise 6
5. Bedienelemente 8
6. Wandmontage 9
7. Vorbereitung und Betrieb 10
8. Reinigung nach jedem Betrieb 12
9. Handhabung 13
10. Wartung und Reinigung 14
11. Entsorgung 14
12. Behebung von Störungen 15
13. Tipps und Hinweise 16
14. Technische Daten 18

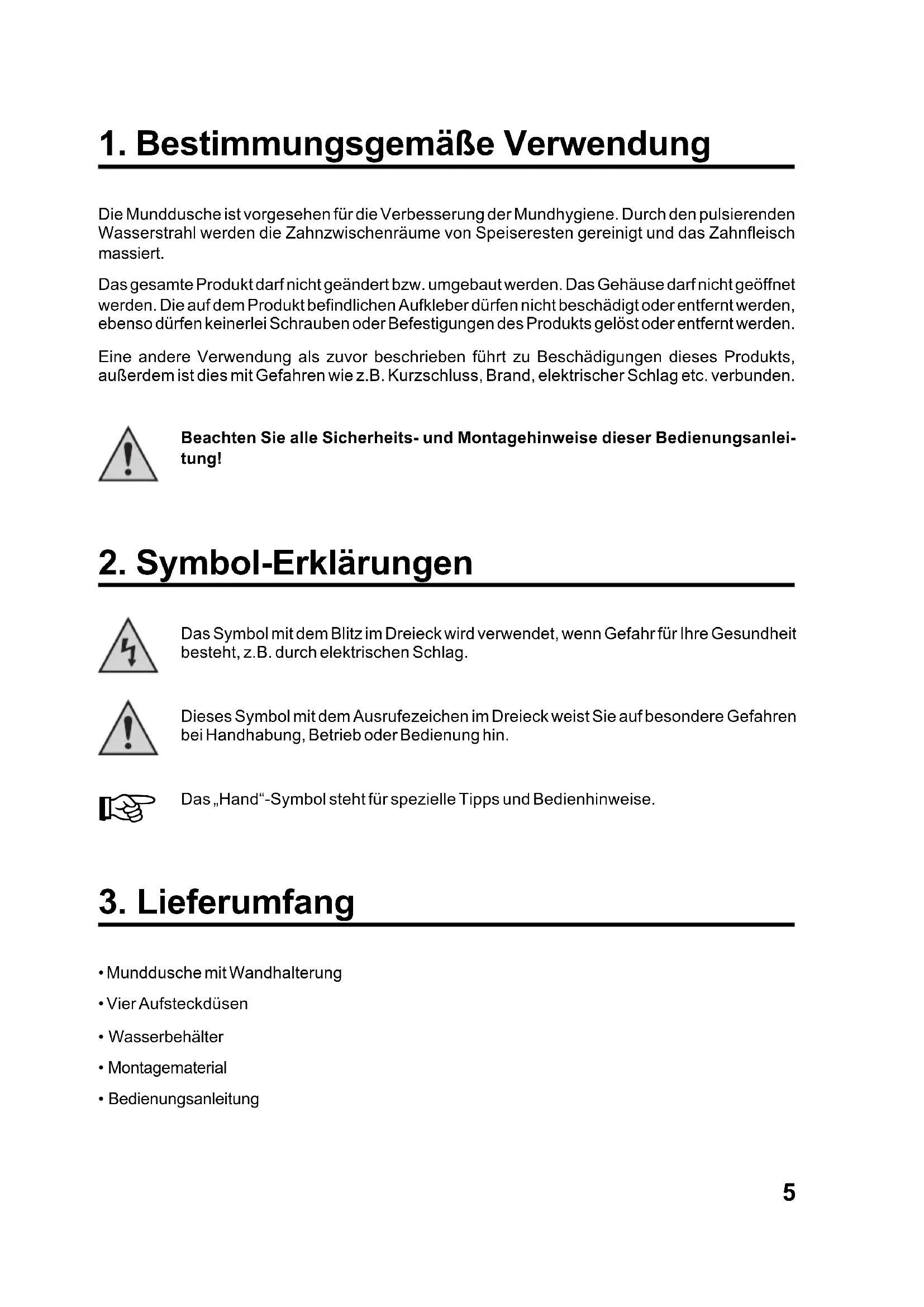

1. Bestimmungsgemäße Verwendung

Die Munddusche ist vorgesehen für die Verbesserung der Mundhygiene. Durch den pulsierenden Wasserstrahl werden die Zahnzwischenräume von Speiseresten gereinigt und das Zahnfleisch massiert.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geöffnet werden. Die auf dem Produkt befindlichen Aufkleber dürfen nicht beschädigt oder entfernt werden, ebenso dürfen keinerlei Schrauben oder Befestigungen des Produkts gelöst oder entfernt werden.

Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!

2. Symbol-Erklärungen

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

3. Lieferumfang

• Mundusche mit Wandhalterung
  • Vier Aufsteckdüsen
• Wasserbehälter
• Montagematerial
• Bedienungsanleitung

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung.
• Das Produkt ist nicht für medizinische Zwecke geeignet.
• Die Munddusche sollte fest an einer Wand montiert werden. Dadurch wird verhindert, dass das Gerät herunterfällt oder ins Wasser fallen kann.
• Beim Aufstellen des Produkts ist darauf zu achten, dass es auf einer ausreichend großen und stabilen Oberfläche betrieben wird. Das Produkt darf nicht ins Wasser fallen (z.B. Waschbecken), Lebensgefahr durch einen elektrischen Schlag!
• Montieren/betreiben Sie das Produkt nicht direkt neben oder über einer Heizung, halten Sie das Netzkabel fern von Heizungen oder anderen heißen Gegenständen.
• Das Produkt darf nur in geschlossenen Innenräumen montiert/betrieben werden.
• Halten Sie eine ausreichende Entfernung zum Waschbecken bzw. zu Wasser ein. Montieren Sie die Munddusche nicht direkt über einem Waschbecken!
• Ziehen Sie immer den Netzstecker der Munddusche aus der Netzsteckdose, wenn die Munddusche nicht verwendet wird.
• Verwenden Sie das Produkt niemals dann, wenn Sie baden, duschen oder sich waschen. Verwenden Sie das Produkt niemals dann, wenn Sie sich unwohl fühlen.
• Fassen Sie das Netzkabel und den Netzstecker niemals mit feuchten oder nassen Händen an, Gefahr eines lebensgefährlichen elektrischen Schlages!
  Spritzen Sie niemals Wasser auf Steckdose, Netzstecker, Kabel oder Mundusche!

• Das Produkt ist kein Spielzeug. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Durch unsachgemäßen Umgang mit dem Produkt besteht Lebensgefahr durch einen elektrischen Schlag!

• Wenn die Mundusche von Kindern oder von Personen mit körperlichen/geistigen Gebrechen benutzt wird, ist für die gesamte Dauer der Benutzung die Überwachung durch eine erwachsene Aufsichtsperson erforderlich.

• Wir empfehlen Ihnen, das Produkt nicht für Kinder unter 10 Jahren zu verwenden. Kleinere Kinder könnten sich an dem Wasserverschlucken, es besteht Lebensgefahr durch Ersticken!
• Falls Sie Munderkrankungen haben (z.B. Zahnfleischbluten), so fragen Sie vor dem Einsatz der Munddusche Ihren Zahnarzt, ob der Betrieb der Munddusche möglich ist.
• Das Produkt ist in Schutzklasse 2 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden (230V\~/50Hz). Diese Steckdose muss über einen sog. FI (Fehlerstromschutzschalter) abgesichert sein.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose; ziehen Sie ihn immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Knicken Sie das Kabel nicht, stellen Sie keine Gegenstände darauf ab.
• Sollte das Netzkabel oder das Gehäuse der Mundusche Beschädigungen aufweisen, so berühren Sie das Netzkabel nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Bringen Sie dann das Produkt in eine Fachwerkstatt.

Die Reparatur eines beschädigten Netzkabels ist nicht zulässig! Es besteht Lebensgefahr durch einen elektrischen Schlag!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

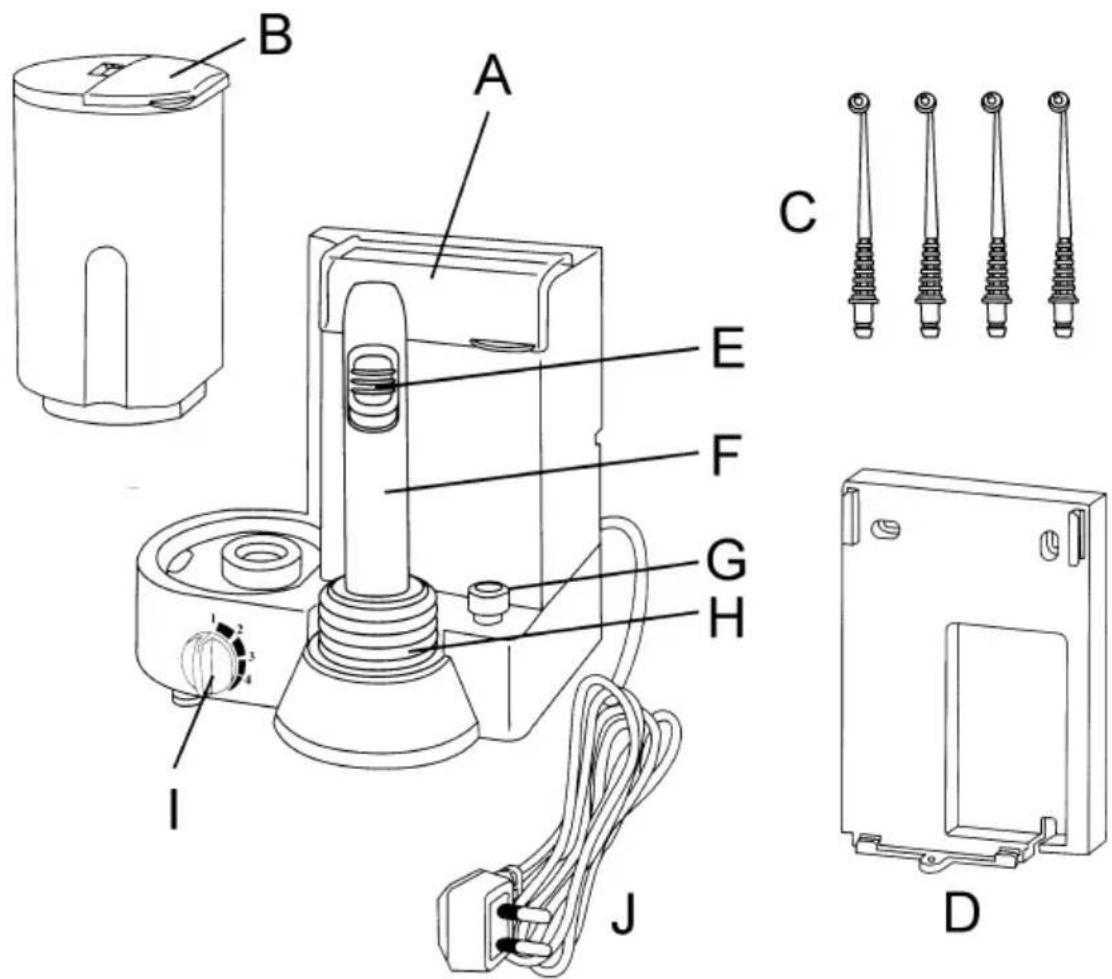

5. Bedienelemente

A Transparente Abdeckung (darunter Aufbewahrungsmöglichkeit für vier Aufsteckdüsen)

B Wasserbehälter mit klappbarem Deckel

C Vier Aufsteckdüsen

D Wandhalterung (von der Rückseite der Munddusche abnehmbar)

E Schieber für Aktivierung des Wasserstrahls

F Griffstück

G Ein-/Ausschalter

H Schlauch

I Drehregler für Wasserdruck

J Netzkabel

6. Wandmontage

• Nehmen Sie die Wandhalterung auf der Rückseite der Mundusche ab.

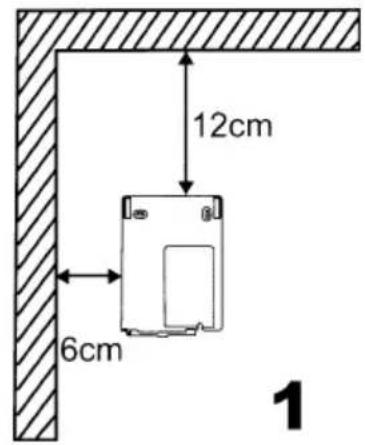

• Suchen Sie sich einen geeigneten Ort für die Montage der Wandhalterung. Nach oben müssen 12cm frei sein, zur Seite 6cm.

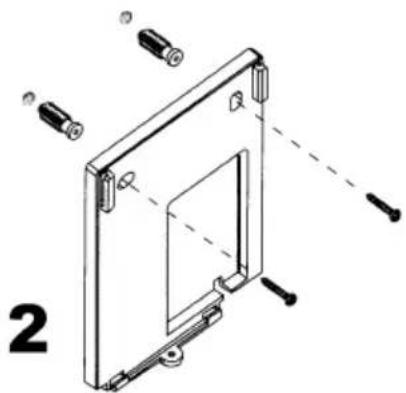

- Montieren Sie die Wandhalterung wie im Bild 2 gezeigt an der Wand. Verwenden Sie dazu ggf. passende Dübel.

Achten Sie darauf, dass Sie beim Bohren oder Festschrauben keine elektrischen Kabel, Wasser- oder Gasleitungen beschädigen. Lebensgefahr!

In einer Mietwohnung kann das Bohren in Fliesen im Bad zu Schadensersatzforderungen Ihres Vermieters führen. Fragen Sie im Zweifelsfall zuerst Ihren Vermieter, bevor Sie Löcher in die Fliesen bohren und die Wandhalterung festschrauben.

- Setzen Sie die Munddusche in die Wandhalterung ein und schieben Sie sie nach unten, bis sie einrastet.

- Drehen Sie die kleine Schraube von unten her in die zugehörige Öffnung; damit wird die Munddusche in der Wandhalterung fixiert, sie kann sich nicht von der Wandhalterung lösen.

12cm 6cm 1

7. Vorbereitung und Betrieb

• Kontrollieren Sie, ob die Mundusche ausgeschaltet ist (der Ein-/Ausschalter steht ein Stück weiter heraus als im eingeschalteten Zustand).
• Verbinden Sie den Netzstecker mit der Netzsteckdose.

- Setzen Sie eine Aufsteckdüse in die obere Öffnung des Griffstücks ein.

Das Einstecken ist nur in einer bestimmten Orientierung möglich. Wenden Sie keine Gewalt an!

Benutzen Sie aus Hygienegründen je Anwender eine andere Aufsteckdüse.

- Öffnen Sie den Deckel des Wasserbehälters und füllen Sie Leitungswasser ein, das klar, sauber und frisch sein muss. Die Temperatur des Wassers sollte weder zu kalt noch zu heiß gewählt werden; sie darf nicht über 40°C liegen (Gefahr der Verbrühung!).

Sie können eine geringe Menge handelsüblichen Mundwassers hinzugeben, wenn gewünscht.

Die maximale gesamte Füllmenge beträgt 500ml. An der Seite des Wasserbehälters finden Sie eine entsprechende Markierung.

- Setzen Sie den Wasserbehälter senkrecht nach unten in die Mundusche ein. Drücken Sie ihn in den Anschluss, so dass der Wasserbehälter vollständig eingesetzt ist.

Das Einsetzen ist nur in einer bestimmten Orientierung möglich. Wenden Sie keine Gewalt an!

- Stellen Sie den gewünschten Wasserdruck ein, mit dem der Wasserstrahl pulsieren soll.

Eine Drehung entgegen dem Uhrzeigersinn (in Richtung A) verringert den Wasserdruck, eine Drehung im Uhrzeigersinn (in Richtung B) erhöht den Wasserdruck.

A 1 2 3 4 B

- Schalten Sie die Mundusche ein. Der Motor für den Pumpenantrieb beginnt zu arbeiten.

- Stecken Sie sich die Spitze der Aufsteckdüse vorsichtig in den Mund. Beugen Sie sich über das Waschbecken, halten Sie das Gesicht etwa im 45°-Winkel nach unten.

Lassen Sie den Mund einen Spalt geöffnet, damit das Wasser später herausfließen kann.

- Aktivieren Sie den Wasserstrahl, indem Sie den Schieber wie im Bild rechts gezeigt in Richtung der Aufsteckdüse bewegen.

- Bewegen Sie die Düse so im Mund, dass sie alle Zahnzwischenräume reinigt.

Lassen Sie das Wasser aus dem Mund herauslaufen, so dass es ins Waschbecken fließt.

- Zum Ausschalten des Wasserstrahls bewegen Sie den Schieber in die entgegengesetzte Richtung.

- Schalten Sie die Munddusche aus, so dass der Pumpenantrieb nicht mehr arbeitet.

Machen Sie nach jedem Reinigungsvorgang eine Pause von 5 Minuten, damit die Pumpe abkühlen kann.

8. Reinigung nach jedem Betrieb

- Nehmen Sie den Wasserbehälter aus der Munddusche heraus. Öffnen Sie den Deckel und entleeren Sie evtl. noch vorhandenes Wasser.

- Halten Sie die Öffnung an der Spitze der Aufsteckdüse ins Waschbecken. Schalten Sie die Mundusche für ein paar Sekunden über den Ein-/Ausschalter ein und aktivieren Sie den Wasserstrahl.

Dies soll sowohl Pumpe und Schlauch vollständig entleeren, damit sich keine Bakterien bilden können bzw. keine Kalkablagerungen entstehen.

- Trocknen Sie die Bestandteile der Munddusche ab, z.B. mit einem sauberen Handtuch.

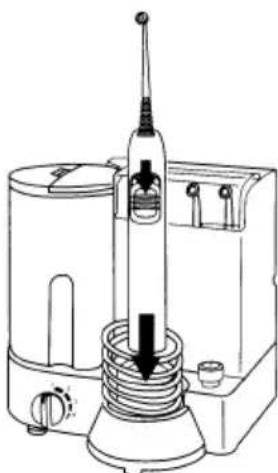

- Setzen Sie den Griff durch die Schlauchspiralen hindurch in die Halterung der Mundusche ein.

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Beachten Sie sämtliche Sicherheitshinweise in dieser Bedienungsanleitung; beachten Sie alle Hinweise zur Montage/Aufstellung bzw. Bedienung.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:

• Extreme Kälte oder Hitze

• Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen

- Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen. Falls Sie Beschädigungen feststellen, so darf das Produkt nicht mit der Netzspannung verbunden werden. Es besteht Lebensgefahr!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder

• nach schweren Transportbeanspruchungen.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose! Ziehen Sie immer den Stecker an den seitlichen Griffflächen aus der Netzsteckdose. Andernfalls kann das Netzkabel beschädigt werden, Gefahr durch elektrischen Schlag!

• Ziehen Sie immer den Netzstecker der Munddusche aus der Netzsteckdose, wenn die Munddusche nicht verwendet wird.
• Falls Steckdosen im Zugriffsbereich von Kindern liegen, so verwenden Sie entsprechende Kindersicherungen.
• Wenn die Mundusche von Kindern oder von Personen mit körperlichen/geistigen Gebrechen benutzt wird, ist für die gesamte Dauer der Benutzung die Überwachung durch eine erwachsene Aufsichtsperson erforderlich.
• Wir empfehlen Ihnen, das Produkt nicht für Kinder unter 10 Jahren zu verwenden. Kleinere Kinder könnten sich an dem Wasser verschlucken, es besteht Lebensgefahr durch Ersticken!
• Verwenden Sie ausschließlich klares, sauberes und frisches Leitungswasser für den Betrieb der Mundusche. Falls gewünscht, können Sie eine geringe Menge handelsübliches Mundwasser hinzugeben. Die Temperatur des Leitungswassers darf 40°C nicht überschreiten!
• Benutzen Sie aus Hygienegründen je Anwender eine andere Aufsteckdüse.

10. Wartung und Reinigung

Es sind keine für Sie zu wartenden Teile in der Mundusche enthalten, öffnen bzw. zerlegen Sie sie deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebenen Arbeiten).

Eine Wartung oder Reparatur und ein damit verbundenes Öffnen der Munddusche darf nur von einem Fachmann oder einer Fachwerkstatt durchgeführt werden.

Vor einer Reinigung der Außenseite ist die Munddusche auszuschalten, ziehen Sie den Netzstecker aus der Netzsteckdose.

Reinigen Sie die äußeren Flächen der Munddusche mit einem sauberen, trockenen und weichen Tuch. Für stärkere Verschmutzungen kann das Tuch mit lauwarmen Wasser angefeuchtet werden.

Verwenden Sie keine Reinigungsmittel, da sich damit das Gehäuse verfärben kann. Außerdem könnte das Reinigungsmittel in den Pumpenkreislauf kommen und dadurch in Ihren Mund gelangen. Es besteht Gefahr durch Vergiftung bzw. Verätzung der Mundschleimhaut!

Zur Reinigung nach jedem Betrieb gehen Sie wie in Kapitel 8 beschrieben vor.

11. Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

12. Behebung von Störungen

Mit der Mundusche haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können.

Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung!

Problem	Lösungshilfe
Keine Funktion	Ist die Netzsteckdose funktionsfähig?Ist die Mundusche eingeschaltet?
Motor für die Pumpe arbeitet nicht	Antriebsmotor ist überhitzt. Schalten Sie die Mundusche über den Ein-/Ausschalter aus und warten Sie mindestens 20 Minuten.
Pumpe arbeitet, aber es tritt kein Wasseraus der Aufsteckdüse aus	Der Wasserbehälter ist leer. Schalten Sie die Mundusche aus und befüllen Sie den Wasserbehälter.Der Wasserbehälter ist nicht richtig aufgesetzt.Die Aufsteckdüse ist nicht richtig eingesetzt. Schalten Sie die Mundusche aus und setzen Sie die Aufsteckdüse richtig ein.Die Aufsteckdüse ist verstopft. Schalten Sie die Mundusche aus und wechseln Sie die Aufsteckdüse.Der Schieber im Griff ist nicht in der richtigen Position.
Wasserdruck ist zu gering	Bringen Sie den Drehregler für den Wasserdruck in eine höhere Stellung (in Richtung "4" drehen).Die Aufsteckdüse ist verstopft. Schalten Sie die Mundusche aus und wechseln Sie die Aufsteckdüse.

13. Tipps und Hinweise

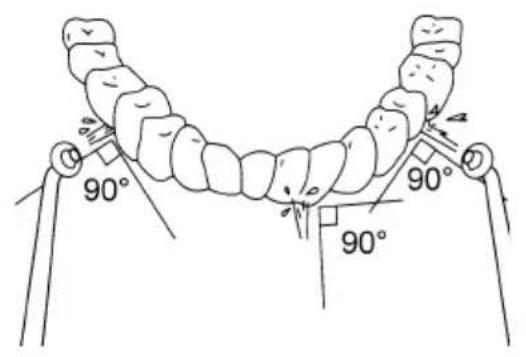

- Bewegen Sie die Austrittsöffnung des Wasserstrahls von einem äußeren Zahnzwischenraum zum nächsten. Halten Sie einen Winkel von etwa 90° ein, damit der Wasserstrahl genau in die Zahnzwischenräume gelangt und dort Speisereste o.ä. entfernen kann.

Öffnen Sie den Mund etwas, damit das Wasser herauslaufen kann; halten Sie Gesicht/Mund über das Waschbecken.

90° 90° 90°

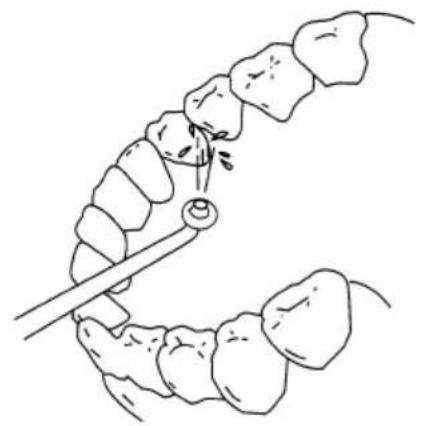

• Gehen Sie genauso für die Zahn-Innenseiten vor.

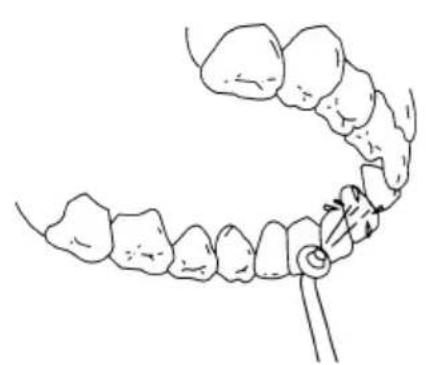

- Danach reinigen Sie die Zahnzwischenräume im Oberkiefer auf die gleiche Art und Weise wie bei den unteren Zähnen.

- Das Reinigen der Zahnzwischenräume mit der Mundusche ersetzt nicht das regelmäßige Putzen der Zähne mit Zahnbürste und Zahncreme.

Die Mundusche stellt nur eine Ergänzung der Zahn- und Mundpflege dar.

- Der richtige Umgang mit der Zahnbürste ist entscheidend für die lange Haltbarkeit der Zähne. Einfaches Hin- und Herbewegen der Zahnbürste nutzt den Zahnschmelz schnell ab und ist deshalb zu vermeiden. Ideal sind kreisende Bewegungen, zusätzlich ergänzt durch Bürstenbewegungen vom Zahnfleisch in Richtung Zahn, um die Zahnzwischenräume zu reinigen.

Das Putzen der Zähne sollte mindestens 2 Mal täglich nach den Mahlzeiten erfolgen und etwa 3 Minuten dauern.

Tauschen Sie die Zahnbürste regelmäßig gegen eine neue aus, mindestens alle 2 Monate oder wenn sich die Borsten der Zahnbürste verformt haben.

Wählen Sie je nach Beschaffenheit der Zähne und des Zahnfleischs eine weiche, mittelharte oder harte Zahnbürste aus.

- Kinder unter etwa 10 Jahren sollte man unbedingt in der Zahnpflege unterstützen. Jüngere Kinder sind meist nicht in der Lage, die korrekten Bewegungen mit der Zahnbürste auszuführen.

- Beginnen Sie beim Betrieb der Munddusche mit dem kleinsten Wasserdruck (Einstellung "1"). Steigern Sie dann bei Bedarf den Wasserdruck, bis Sie ihn als angenehm empfinden.

Ein zu starker Wasserdruck kann unter Umständen Zahnfüllungen lockern oder nicht festsitzende Zahnfüllungen herausspülen.

Falls Sie beim Reinigen der Zähne Schmerzen an Zähnen oder Zahnfleisch empfinden bzw. Zahnfleischbluten auftritt, schalten Sie die Munddusche aus. Suchen Sie ggf. einen Zahnarzt auf!

- Bitte wenden Sie sich für weitere Fragen zur richtigen Pflege der Zähne an Ihren Zahnarzt. Er wird Sie individuell beraten und Ihnen je nach Zustand der Zähne entsprechende Vorschläge geben und Produkte empfehlen (z.B. Zahnseide).

14. Technische Daten

Betriebsspannung: 230V\~/50Hz

Leistungsaufnahme: Ca. 40W

Wasserdruck: 0,13N....0,16N max.

Pulse pro Minute: 1200

Spülzeit: Ca. 90 Sekunden bei 500ml

Abmessungen (H * B * T): ..... 180mm * 175mm * 145mm

Gewicht: 1350g
