GEBRUIKSAANWIJZING WG169E.5 WORX

Sommige afgebeelde of beschreiben toebehoren worden nicht meegeleverd.

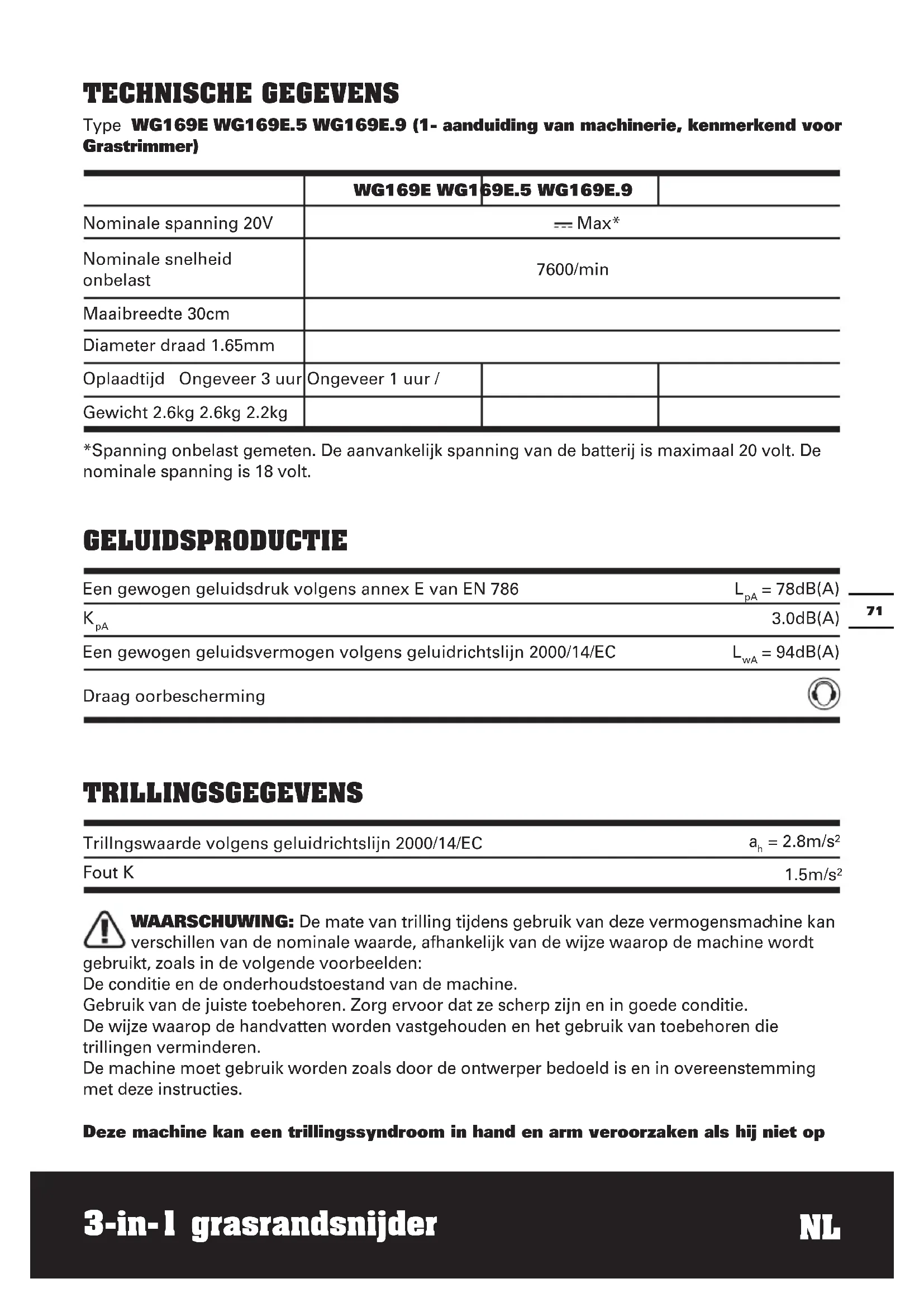

TECHNISCHE GEGEVENS

Type WG169E WG169E.5 WG169E.9 (1- aanduiding van machinerie, kenmerkend voor Grastrimmer)

	WG169E WG1	69E.5 WG169E.9
Nominale spanning 20V	--- Max*
Nominale snugheid onbelast	7600/min
Maaibreedte 30cm
Diameter draad 1.65mm
Oplaadtijd Ongeveer 3(uur)	Ongeveer 1(uur /
Gewicht 2.6kg 2.6kg 2.2kg

*Spanning onbelast gemeten. De aanvankelijk spanning van de batterij is maximaal 20 volt. Denominale spanning is 18 volt.

GELUIDSPRODUCTIE

Een gewogen geluidsdruk volgens annex E van EN 786	LpA= 78dB(A)
KpA	3.0dB(A)
Een gewogen geluidsvermogen volgens geluidrichtslijn 2000/14/EC	LwA= 94dB(A)
Draag oorbescherming

TRILLINGSGEGEVENS

Trillingswaarde volgens geluidrichtslijn 2000/14/EC	ah=2.8m/s2
Fout K	1.5m/s2

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan zichs verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden:

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm peroorzaken als hij Niet op

de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine worden uitgeschakeld en de是如何oop de machine loopt zonder daadwerkelijk gekruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De bloatstelling aan trillingen verminderen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperatures van 10^ of minder

Plan de werkzaamheden zodate met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

	WG169E	WG169E.5	WG169E.9
Oplader 1 (WA3759) 1 (WA3860)	/
Accupack 1 (WA3551.1) 1 (WA3551.1) /
Steuwieten voor randsnijden/trimmen	1 1 1
Spoel 1 (WA0004) 1 (W A0004)	1 (W A0004)	1 (W A0004)
Beschemkap	1	1	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Gebruik de kwaliteit die u voor de klus nodig hebft. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien

u zich Niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt verwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken, zoals buizen, radiatoren, fornuizen en

koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.

c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.

d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekkeruit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanner u het elektrische gereedschap buitenshuis gezruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.

f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag algtd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder

de juiste omstandigheden gebruikt worden, vermindert de kans opersonlijk letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er aktijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gezruikt worden. Het gezruik van deze apparaten verminder de bevaren die door stof hunnen ontstaan.
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op slenelheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanneer de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk

en dient te worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellen gen veranderd, toebehoren verwangt of de machine opbergt. Dezepreventie veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat nicht gebrukt worden buiten het bereik van kinderen op en LAST personen die nicht bekend zich met het gereedschap of met deze veiligheidsinstrumentes het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zich.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden voroorzaakt door slecht onderhoden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/ messen zal minder snuglomitvastlopen en is makkelijker te bedieren.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.Accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene

type accupack, kan brand veroorzaken
wonneer die gebrukt worden een andere type accupack.

b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
c) Wonneer het.Accupack Niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding hunnen make tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snugel möglich een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebrukt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

VEILIGHEIDSWAARSCHUWINGEN VOOR GRAS- EN GRASKANTENTRIMMER

WAARSCHUWING: Let bij gebruik van de machine op de veiligheidinstructionies. Lees de instructies voor gebruik van de machine, voor uw eigen veiligheid en die van de omstanders. Bewaar de instructies voor later gebruik.

Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke of mentale capacititen

of een verminderd waarnemingsvermogen,
tenzij ze voor gebruik van het apparaat
toezicht en instructie krijgen van iemand die
verantwoordelijk is voor hun verilgheid.
Kinderen要去en onder toezicht worden
gehouden om te verzekeren dat ze Niet met het
apparaat spelen.

a) Lees de gebruiksaanwijzing
b) Houd omstanders op afstand
c) Draag oogbescherming
d) Niet gebruiken in vochtige of native. omstandigheden om een elektrische schok te voorkomen.
e) Laat kinderen of mensen die nicht weten hoe ze de machine要去en bedieren nooit de machine gebruiken.
f) Schakel de machine uit wanner er mensen, in het bijzonder kinderen, of huisdieren in de buurtkommen.
g) Gebruik de machine alleen overdag of met goed kunstlicht.
h) Controller de machine voor gebruik en na elke botsing op tekenen van slijtage of schade en repareer deze wanner nodig.
i) Gebruik de machine nooit wanner de beschermkappen zijn beschadigd of nicht juistং geplaatst.
j) Houd te allen tijde uw handen en voeten weg bij het snijgedeelte, en zeker wonneer u de motor inschakelt.
k) Bescherm uzelf gegen letsel veroorzaakt door een apparaat dat gemonteerd is om de draadlengte af te snijden. Nadat de snijdraad is verlangd, dient u de machine.altijd in de normale gebruikspositie te plaatsen voordat u deze weein schakelt.
I) Monteer nooit metalen snijelementen.
m) Gebruik nooit reserveonderdelen of accessoires die nicht worden geleverd of aangeraden door de fabrikant.
n) Haal de stekker uit het stopcontact voordat u de machine nakijkt, repareert of schoonmaakt en wanner de machine nicht gebruikt worden.
o) Zorg er alkijd voor dat de ventilatieopengen Niet geblokkeerd worden.
p) Maak uzelfbekend met de bediening en het juiste gebruik van het gereedschap.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en.Accupacks mogneniet gedemonteerd, geopend ofvernietigd worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar hunnen kortsluiten of door geleidende voorwerpen kortgesloten hunnen worden. Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack hunnen verbinden. Kortgesloten contacten van accurpacks hunnen brandwonden of brand verooorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wannereen batterij of accupack is ingeslikt .
g) Houd batterijcellen en accuracks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accurpacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodigশn het accupack enkeleKaren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .

m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandgevaar inhouden wanner gebruikt met een ander type.
o) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na aflanken van dit apparatus.

SYMBOLEN MONTAGE-INSTRUCTIES

Waarschuwing

Lees de gebruiksanawijzing

Niet blootstellen aan regen of water

Niet in brand steken

Draag oogbescherming

Houd omstanders op afstand.

Niet aan regen blootstellen.

Dit product is gemarkeerd met een symbool dat betrekking heeft op de afvoer van elektrisch en elektronisch afval. Dit betekent dat dit product Niet mag worden afgevoerd met het huishoudelijk afval, maar dat het moet worden ingeleverd bij een inzamelpunt overeenkomstig de Europese richtlijn 2002/96/EG. Het zar dan worden gerecycleerd of gedemonteerd om de invloed op het milieu te verkleinen. Elektrisch en elektronisch apparatuur kan een gevaar vormen voor het milieu en voor de menselijke gezondheid, waar deze gevaarlijke stoffen kan bevatten.

Kanten Snijden

Trimmen

1. MONTAGE VAN HANDVAT EN STEEL (Zie Fig. A)

Plaats de beschermkap op de trimmer doorderijkant in de groeven van de trimmer teplaatsen

Maak de beschemkap vast met de meegeleverde schroef (aan de binnenkant van de beschemkap).

2. MONTAGE VAN DE STEUNWIELEN VOOR HET GRASKANTSNIJDEN OF TRIMMEN (Zie Fig.B1,B2,B3)

Houd de machine rechtop en schuif de steunwielen voor het graskantsnijden en trimmen (12) op de metalenplaat aan de kant van de snijkop (zie B1) of onder de veiligheidskap (5) (zie B2 B3). Zorg ervoor dat de groeven van de steunwielen voor het graskantsnijden en trimmen hoorbaar op de metalenplaat vastklikken.

Om de wielen te verwijderen, drukt u op de vrijmaakknop (b) op de wielen en trekt u de wielen maar buiten.

BEDIENINGSINSTRUCTIES

GEBRUIK VOLGENS BESTEMMING

Het gereedschap is bestemd voor het knippen van grayscale en onkruid onder struiken en op hellingen en randen die nicht met de grasmaaier bereikt können worden.

WAARSCHUWING! De lader en het accupack zijn special ontworpen om samen gezruikt te worden. Gebruik dus geen andere apparaten. Steek nooit metalen voorwerpen in de lader of in het accupack om elektrische defecten en ongelukken te voorkomen.

1. VOORDAT U DE DRAADLOZE GRASKANTMAAIER GEBRUIKT

Het.Accupack is NIET opgeladen.Deze moet u dus voor gebruik opladen.

De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. HET ACCUPACK OPLADEN

De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouser draait dan nicht longer.

In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kuren opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

3. HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie Fig. C)

Druk de grendel van de batterij in en verwijder de batterij uit de machine. Plaats het.Accupack na het opladen in het batterijvak van de heggenschaar. Uhoeft alleenlicht te duwen op het accupack om dat te doein.

4. VEILIGHEIDSSCHAKELAAR (Zie Fig. D)

De schakelaar is geblokkeerd om onbedoeld starten te voorkomen. Druk op de deblokkeerknop (9) en daarna op de aan/uitschakelaar (10). Laat daarna de deblokkeerknop (9) los. De schakelaar is nu aan. Om uit te schakenaar u de schakelaar wee teros.

WAARSCHUWING: De snijkop blijdt draaien nadat de maaier isuitgeschakeld. Wacht tot de kop is gestopt voordat u het gereedschap neerlegt.

5. INSTELLING VAN DE TELESCOOPBUIS (Zie Fig. E)

Zet een voet op de veiligheidskap en trek met een hand aan de insteltrekker va de telescoopbuis (8). Stel de lenghte van de telescoopbuis op de gewenste stand in. Laat de insteltrekker va de telescoopbuis zodat hij vastklikt.

6. DRAAIEN VAN HET HANDVAT (Zie Fig. F1, F2)

Houd de onderste behuizing vast en trek de as omhoog. Draai hem dan op graden rechtsom (Zie Fig. F1), en kaak hem los. De as worden vanzelf in de juiste positie geblokkeerd. (Zie Fig. F2)

7. AFSTellen VAN HET EXTRA HANDVAT

Trek de hulpvergrendelingshendel omhoog (11).

Houd de hendel vast en draai de hulphandel\ aar de meest comfortabele en gebalanceerde\ positie (Zie G)

Laat de hendel los en uw hulphendel worden vergrendeld.

8. INSTELLING VAN DE HOEK TUSSEN DE TRIMKOP EN DE BUIS

WAARSCHUWING: Zorg ervoor dat de veiligheidschakelaar utstaat om onbedoeld starten te voorkomen.

Om de hoek van de bovenste buis in te stellen of de machine om te bouwen van trimmenaar graskantsnijden,maakt u de blokkeerknop van de draaikop met de hand los.Met voldoende kracht trekt u de trimkop in de gewenste positie.Daarna zet u de blokkeerknop van de draaikop wee vast.

9. HOOGTE-INSTELLING

Duw de hoogte-instelling op zijnplaats voordat u aan het werk gaat, zoals in afbeelding I1. Bij het snijden van graskanten trekt u de Randgeleider voor bloembedden ook uit en houdt u hem aan de kant (Zie Fig. I2).

Voor u begint met trimmen of graskantsnijden zorgt u er voor dat de bloemenkap stevig vastzit.

BEDIENING

WAARSCHUWING: Draag algtd oogbescherming. Leun nooit over de trimmerBeen; stenen e.d. kunnen door de machine omhoog geworpen worden en zo in de ogen of het gezicht terechtkomen, waardoor blindheid of ander ernstig letsel veroorzaakt kan worden.Houdijdens het trimmen het volgende in de gaten:

Draag oogbescherming en beschemende kleding. Houd het handvat met de ene hand vast en het extra handvat met de ander. Houd de

trimmer onder uw middel. Werk alleen van rechtsaar links om ervoor te zorgen dat stenen e.d.van u af geworpen worden.Trim het gras vlak bij en parallel aan de grond,zonder voorover te leunen (verticalaal bij het kanten snijden).Duw de machine Niet in het te snijden material.

WAARSCHUWING: Zorg ervoor dat beiden snijdraden een stuk uitsteken voordat u het apparaat inschakelt. Zorg ervoor dat de machine op volle能力和 draait voordat u begint met trimmen.

WAARSCHUWING: Gebruik alleen een snijlijn met een diameter van 1,65 mm.Snijdraad met een andere diameter zar Niet goed toegevoerd worden en er dan voor zorgen dat de trimmer Niet goed snijdt. Ook zou dit ernstig letsel+kunnenveroorzaken. Gebruik geen andere materialen,zoals ijzerdraad,touw,garen,enz.IJzerdraad kan tijdens het snijden afbreken en dan gelanceerd worden,waardoor ernstig letsel kan ontstaan.

STEUNWIELEN VOOR RANDSNIJDEN/ TRIMMEN

Er zijn drie möglichke posities voor de steunwielen voor het graskantsnijden en trimmen.

Positie 1: Gebruik de geleidewielen als u vooruit en awhilet trimt (Zie Fig. J1) Positioneer de grastrimmer in de trimpositie. Onder de veiligheidskap vindt u een metalen plaat waarop de Steunwielen voor het graskantsnijden en trimmen gemonteerd+kennen worden. Schuif de steunwielen horizontal op de metalen plaat tot ze vastklikken en beiden wielen voorwaarts gericht sein (zie afbeelding B3). De wielen geben u steun als u vooruit en awhilet trimt.

Positie 2: Gebruik de steunwielen als u heb en waar trimt

Positioneer de grastrimmer in de trimpositie. Onder de veiligheidskap vindt u een metalen plaat waarop de Steunwielen voor het graskantsnijden en trimmen gemonteerd kuren worden. Schuif de steunwielen verticaal op de metalen plaat tot ze vastklikken (zie afbeelding B2). De wielen bieden steun als

u horizontal aanen en weer trimt (Zie Fig J2). OPMERKING: u kunt de machine ook zonder geleidewielen op de kap gebruiken als u trimt. Positie 3: Gebruik de geleidewielen als u graskanten snijdt (Zie Fig. I2)

WAARSCHUWING: Zorg ervoor dat de Veiligheidsschakelaar geblokkeerd is, zodat de machine nicht onbedoeld kan starten.

Verander de machine van de trimstand in de graskantstand. de steunwielen (12) passen aan de zijkant van de trimkop, zoals getoond in afbeelding B1; draai het hoofdhandvat zoals beschreiben in "HOOFDHANDVAT DRAAIEN", deblokker de knop van de draaikop en trek met voldoende kracht de trimkop in de gewenste positie. Zet de hoek van de trimkop in de laagste horizontale positie. Blokkekertenslotte de knop van de draaikop (zie afbeelding H3) en zet de wielen op de grond van het bewerken van graskanten. Tijdens het bewerken houdt u de Bloemenkap/ Randgeleider uitgelijnd met de rand van het bloemperk, zodat u in eenrecht pad werkt. Alleen de punt van de lijn maakt contact met het gebied waar u op werkt. Forceer de lijn Niet. De wielen helpen met het beschemmen van de machine en houden hem van de grond af. Wees voorzichtig bij het bijsnijden van graskanten, want er kuren voorwerpen door de trimlijn weggeworpen worden.

AUTOMATISCHE DRAADTOEVOER

Bij het inschakelen van de trimmer,komt er een Klein stukje draad maar buiten. Uhoorteen kletterend geluid wonneer de draad de draadsnijder raakt.WEES NIET BEZORGD,dit is normala.Na ongeveer 5 seconden is de draad op de juiste lengte afgesneden en neemt het lawaai af terwijl de motor op de hoogste snelheid gaat draaien. Als u het geluid van de draad Niet hoort,wordt er meer draad toegevoerd. Ommeer draad toe te voeren,moet de machine eerst helemaal gestopt zich, en daarna opnieuw gestart worden totdat de motor op volle snelheid draait. Herhaal de bovenstaande 4 handeling totdat u de draden de draadsnijder hoort raken.

HANDMATIGE DRAADTOEVOER (Zie Fig. K1)

Zet de trimmer uit en verwijder de batterij.
Indien nodig, kan de draad ook handmatig toegevoerd worden.

Om dit te doeon, drukt u op de knop voor draadtoevoer (17) en LASTU deze weeer los terwijl u zachtjes de draad eruit trekt tot deze de draadsnijder bereikt.

Als de draad voor bij de draadsnijder komt, is de draad te lang.

Wanner de draad te lang is, verwijdert u de spoelkap en draait u de spoel gegen de klok in, totdat de gewenste lenghte ist bereikt.

DE KAP VERWIJDEREN (Zie Fig. K2)

Druk de pallen (19) (Zie Fig. K2).

aan beiden zijden in en houd deze ingedrukt Haal de kap van de spoelhouser af de spoelkap terugplaatsen

Houd alle gebieden van de kap en de spoelhouser schoon.

Plaats de kap terug door deze stevig op de spoelhouser te drukken totdat de kap op+zijnplaats zit.

Controller of de kap goed geplaatst is door aan de kap te trekken zonder de tweete pallen in te drukkken.

VERVANG DE TRIMLIJN EN DE SPOEL (Zie Fig. K3).

Zet de trimmer uit en verwijder de batterij. Verwijder de kap van de spel.

Verwijder de oude spoel van de spoelhouser. Verwijder gebroken lijn en afvaluit de omgeving van de spoel. Steek de lijn van de neue spoel door het oogje van de spoelhouser. Zet de neue spoel op de houser met de uitgesneden delen van de spoel waar beneden en omlaag. Bij montage in de spoelhouser要去 de gladde kant van de spoel zichtaar�.

Herhaal bovenstaande procedure voor de tweeede lijn.

Plaats de kap weer terug.

DE LIJN HANDMATIG OPWINDEN (Zie Fig. L1-L4)

Neem ongeveer 3m lijn. Stop 15mm lijn in de spoelgaten en draai de lijn op in de richting

van de pijlen op de bovenkant van de spoel. Wind ongeveer 100mm van de draad Niet af enplaats deze in de klem.

Zorg ervoor dat de draad netjes om de spoel gewonden zit. Als dat nicht het geval is, worden de efficicntie van de automatische draadtoevoer gehinderd.

Plaats daarna de spoel terug zoals beschreiben in "De spoel inclusief snijdraad plaatsen".

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud uitvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische Reinigungsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

PROBLEM OPLOSSEN

De volgende babel toont problemen en handelingen die u kunt uitvoeren als de machine nicht goed werkt. Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te losesten.

Problemen Mogelijk te oorzaken Herstelhandeling
Trimmer werkt nicht. Batterij leeg.Batterij te heet of te koud.Motor defect.Interne bedrading van de machine is beschadigd.Motor defect.	Laad de batterij; zich ook "DE BATERIJ LADEN".Laat hem afkoelen of opwarmen.Neem contact op met reparatiecentrum.Neem contact op met reparatiecentrum.
Trimmer werkt intermitterend. Batterij Niet volledig opgeladen.Aan/uit-schakelaar defect.Machine defect.	Laad batterij op.Neem contact op met reparatiecentrum.Neem contact op met reparatiecentrum.
Veel trillingen en lawaai. Spoel is Niet goed opgewikkeld. Wikkel de lijn opnieuw op. Zie "Spoel en lijn monteren."
Bedrijfsduur per batterijlading is te kort. Batterij is langerearend Niet gebruikt of slechts even opgeladen.Gras too high.Batterij defect.	Laad de batterij volledig op; zich ook "DE BATERIJ LADEN". Snij in lagen.Vervang de batterij.
Machine snijdt nicht. Lijn gebroeken.Batterij Niet volledig opgeladen.Motor is defect (snelheid te laag).Gras om de snjikop gewikkeld.	Vervang de lijn.Laad de batterij volledig op; zich ook "DE BATERIJ LADEN". Neem contact op met reparatiecentrum.Verwijder gras.
Lampje van de batterijlader brandt continu. Laden is nicht möglich. Batterij Niet (goed) in de lader gestoken.Contacten van batterij verruild.Batterij defect.	Steen de batterij goed in de lader.Maak de contacten schoon of verwang de batterij.Vervang de batterij.
Lampje van de batterijlader brandt nicht. Stekker van lader nicht (goed) in stopcontact of batterijladerStopcontact, aansluitkabel of batterijlader defect.	Steen de stekker (volledig) in het stopcontactController de netspanning, LAST de batterijlader controleren door een bevoegde reparatiecentrum.
Automatische draadaanvoer werknt nicht. Snijdraad is Niet goed opgewikkeld.De draad is verward.De draad is op.	Voer de draad handmatig in, werkt het dan nog Niet, verwijder dan de spoel en wikkel de draad opnieuw op.Plaats een neue spoel met draad.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbol dat betrekking heeft op de afvoer van elektrisch en elektronisch

afval. Dit betekent dat dit product nicht mag worden afgevoerd met het huishoudelijk afval, maar dat het moet worden ingeleverd bij een inzamelpunt overeenkomstig de Europese richtlijn 2002/96/EG. Het za dan worden gerecycleerd of gedemonteerd om de invloed op het milieu te verkleinen. Elektrisch en elektronisch apparatuur kan een gevaar vormen voor het milieu en voor de menselijk gezondheid, onderat dieze gevaarlijke stoffen kan bevatten.

CONFORMITEITVERKLARING

Vi,

POSITEC Germany GmbH

Type WG169E WG169E.5 WG169E.9 (1-aanduiding van machinerie, kenmerkend voor Grastrimmer)

Functie Snijden gras en onkruid

Overeenkomt met de volgende richtlijnen,

2006/42/EG

2004/108/EG

2011/65/EU

2000/14/EG gewijzigd door 2005/88/EG

• Procedure beordeling conformiteit volgens:

Annex VI

• Niveau gemeten geluidsvermögen:

90.91dB(A)

• De betrokken aangemelde instantie:

De person die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd,

PO Box 152,Leeds,LS10 9DS,UK

2013/12/20

Leo Yue

POSITEC Kwaliteitsmanager
