GEBRUIKSAANWIJZING SP 43 STIGA

NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing (Istruzioni Originali) NL

wij danken u voor het feit dat u de voorkeur hebt gegeven aan onze producten en wij hopen dat het gebruik van deze machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zal voldoen. Deze handleiding is geschreven om u vertrouwd te maken met uw machine en om u in staat te stellen haar op de beste en de meest veilige manier te gebruiken: vergeet niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat u haar op elk gewenst moment kunt raadplegen en zorg ervoor dat ze de machine altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze nieuwe machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkomen veilig en betrouwbaar indien zijn wordt gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebruik); het gebruik voor andere doeleinden of het niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onderhoudsen reparatievoorschriften wordt als "oneigenlijk gebruik" beschouwd en brengt verval van, zowel de garantie, als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zelf verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Mocht u verschillen tegenkomen tussen wat beschreven is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd wordt, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd kunnen worden, waarbij de essentiële kenmerken met het oog op de veiligheid en de werking evenwel onveranderd blijven. Neem ingeval van twijfel contact op met uw Verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOUD

1. Identificatie van de hoofdcomponenten 2
2. Symbolen 3
3. Veiligheidsvoorschriften 4
4. Montage van de machine 7
5. Voorbereiding....8
6. Starten - Gebruik – Uitschakelen motor.... 10
7. Gebruik van de machine 11
8. Onderhoud en opslag.... 13
9. Opsporen van defecten.... 17
10. Accessoires.... 18

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

BELANGRIJKSTE ONDERDELEN

1. Motor
2. Pal
3. Voorste handbescherming
4. Voorste handgreep
5. Achterste handgreep
6. Pin vergrendeling ketting
   6a. Pin vergrendeling ketting (enkel voor mod. 46/52)
7. Blad
8. Ketting
9. Bladbescherming
10. Typeplaatje

1. Stopschakelaar motor
2. Versnellingsknop
3. Vergrendeling versnelling
4. Startknop
5. Chokeknop (Starter)
6. Knop voorinspuiting (Primer)

7. Decompressor (enkel voor mod. 46/52)

8. Dop brandstofreservoir

9. Dop oliereservoir ketting

10. Deksel luchtfilter

36 - 43 142313 22 211112

46 - 52 142313 22 17 211112

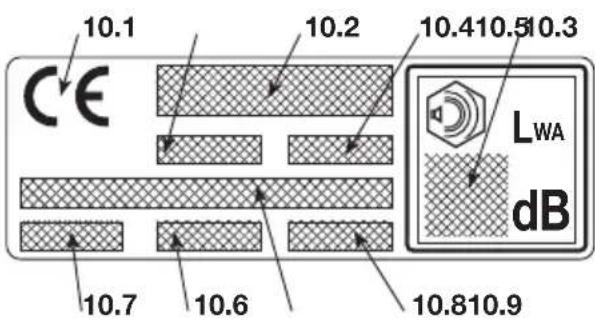

TYPEPLAATJE

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.4) Referentiemodel van de fabrikant
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

Maximale waarden voor geluid en trillingen [1]	Model	36 43	46 52
Geluidsdrukniveau aan het oor van de bediener (ISO 22868)	dB(A) 98,9	98,9 102,3	101,6
- Meetonzekerheid (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Gemeten geluidsniveau (ISO 22868)	dB(A)	108,1 108,1	113	113,4
- Meetonzekerheid (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Trillingsniveau (ISO 22867)	m/sec ^2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Meetonzekerheid (2006/42/EG - EN 12096)	m/sec ^2	0,5	0,5	0,5	0,5
TECHNISCHE GEGEVENS
Motor (tweetakt-éencilindermotor) - cilinderinhoud	cm ^3	36,3 40,2	45	52
Mengsel (benzine / olie)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Vermogen	kW	1,5	2,0	2,2	2,4
Minimaal toerental	1min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maximaal toegestaan toerental zonder lading met ketting gemonteerd	1min	11300	12000	12500	12500
Vermogen brandstofreservoir	cm ^3	370	370	500	500
Specifiek gebruik bij maximaal vermogen	g/kWh	490	410	510	500
Vermogen van het oliereservoir	cm ^3	190	190	300	300
Tanden van het kettingwiel		6	7	7	7
Gewicht (bij leeg reservoir)	kg	4,2	4,1	4,7	4,7

[1] LET OP: De waarde van de trillingen kan variëren in functie van het gebruik van de machine en zijn uitrusting en hoger zijn dan de aangegeven waarde. De veiligheidsmaatregelen ter bescherming van de gebruiker moeten bepaald worden door zich te baseren op de schatting van de lading veroorzaakt door de trillingen onder de werkelijke gebruïksomstandigheden. Hiervoor moeten alle fases van de werkingscyclus in beschouwing genomen worden zoals bijvoorbeeld het uitzetten en de onbelaste werking.

2. SYMBOLEN

1) Voordat u deze machine in gebruik neemt, eerst de handleiding lezen.
2) De persoon die deze machine dagelijks in normale omstandigheden gebruikt kan blootgesteld zijn aan een geluidsniveau van 85 dB (A) of hoger. Gebruik een veiligheidshelm, gehoorbescherming en een veiligheidsbril.

TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)

11 12 13 14 15

11) Brandstofreservoir
12) Oliereservoir ketting en regelaar oliepomp (enkel voor mod. 46/52)
13) Regelingen van de carburator T = regeling van het minimumtoerental (L) = regeling brandstof lage snelheid (H) = regeling brandstof hoge snelheid
14) Chokeknop (Starter)
15) Knop voorinspuiting (Primer)

3. VEILIGHEIDSVOORSCHRIFTEN

A) VERTROUWD RAKEN

1) Lees de gebruiksaanwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Gebruik de machine alleen voor het doel waartoe het bestemd is, m.a.w. "het vellen, het verzagen en snoeien bomen met afmetingen in verhouding tot de lengte het kettingblad" of houten voorwerpen met gelijkardige eigenschappen. Elk ander doel waarvoor de machine wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen.

De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend):

• Hagen bijschoeien
• snijwerken
• doorsnijden van banken, kisten en verpakkingen in het algemeen
• doorsnijden van meubelen of andere voorwerpen die nagels, vijzen of andere metalen onderdelen kunnen bevatten
• slachterswerken uitvoeren
• de machine gebruiken als hefboom om voorwerpen op te tillen, te verplaatsen of door te breken;
• de machine gebruiken wanneer ze op vaste steunen geblokkeerd is.
  3) Laat nooit toe dat de machine gebruikt wordt door kinderen of door personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
  4) De machine dient niet door meer dan één persoon gebruikt te worden.
  5) Gebruik de machine in geen geval:

- als er personen, in het bijzonder kinderen of dieren in de buurt zijn;

- indien de gebruiker moe is, zich niet fit voelt of geneesmiddelen, drugs, alcohol of schadelijke stoffen in-genomen heeft die zijn reactievermogen en aandacht kunnen verminderen;

- indien de gebruiker niet in staat is om de machine stevig vast te houden met beide handen en/of tijdens het werk niet in evenwicht en stevig op beide voeten kan staan.

6) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VÓÓR HET GEBRUIK

1) Tijdens het werken moet gepaste kledij gedragen worden die de gebruiker niet hindert in zijn bewegingen.

• Draag aansluitende en beschermende kledij die bestand is tegen sneden.
• Draag een helm, werkhandschoenen, een veiligheidsbril, een stofmaskertje en veiligheidsschoeisel met een anti-slipzool.
• Gebruik de oorbeschermers.
• Draag geen sjaal, hemd, halsketting of andere hangende of ruime accessoires die gegrepen kunnen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.
• Lang haar wordt zorgvuldig bijeengebonden.

2) PGELET: GEVAAR! De benzine is bijzonder brandbaar:

- bewaar de brandstof in gepaste recipienten die geschikt zijn voor dit gebruik;

- rook niet wanneer de brandstof gehanteerd wordt;

- open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te laten;

- vul benzine alleen bij in de open lucht en gebruik hiervoor een trechter;

- giet de brandstof in het reservoir vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien;

- als u benzine gemorst hebt mag u de motor niet starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost zijn;

- reinig onmiddellijk elk spoor van benzine gemorst op de machine of op de grond;

- start de machine niet op de plaats waar de brandstof bijgevuld werd;

- vermijd dat de brandstof in contact komt met de kledij en, mocht dit toch gebeuren, trek dan andere kledij aan vooraleer de motor te starten;

- draai de dop altijd weer goed op het reservoir van de machine en het benzinereciplieft.

3 Vervang defecte of beschadigde geluidsdempers.

4) Ga vóór het gebruik over tot een algemene controle van de machine, in het bijzonder:

• de versnellingshendel en de veiligheidshendel moeten vrij kunnen bewegen, zonder geforceerd te worden, en bij het loslaten moeten ze automatisch en snel terug in de neutrale stand komen;
• de versnellingshendel moet geblokkeerd blijven indien niet op de veiligheidshendel geduwd wordt;
• de stopschakelaar van de motor moet makkelijk van de ene stand in de andere gebracht kunnen worden;
• de elektrische kabels en in het bijzonder de kabel van de bougie moeten onbeschadigd zijn om te voorkomen dat vonken ontstaan; de kap moet correct op de bougie gemonteerd zijn;
• de handgrepen en beschermingen van de machine moeten schoon, droog, en stevig bevestigd zijn op de machine;
• de rem van de ketting moet perfect werken en doeltreffend zijn;
• Ihet blad en de ketting moeten correct gemonteerd zijn;
• de ketting moet correct gespannen zijn.
  5) Vóór het werk te beginnen, controleer of alle beschermingen correct gemonteerd zijn.

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.

Controleer de luchtverversing wanneer men in grachten, holtes of dergelijke werkt.

2) Werk alleen bij daglicht of bij goed kunstlicht.

3) Blijf stil en stabiel staan:

- vermijd zoveel mogelijk te werken op een natte of glibberige grond, of in ieder geval op te oneffen of steile terreinen die de stabiliteit van de gebruiken tijdens het werken

niet kunnen garanderen;

- vermijd het gebruik van ladders en onstabiele platformen;

- ga niet te werk met de machine boven de schouderlijn;

- loop niet maar ga normaal en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen.

- ga best niet alleen of te geïsoleerd te werk, om in geval van een ongeluk makkelijker hulp te roepen.

4) Start de motor terwijl de machine stevig vastgehouden wordt:

- start de motor op een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd;

- controleer of er zich andere personen in de draagwijdte van de machine bevinden;

- richt de geluidsdemper en dus de uitlaatgassen nooit naar ontvlambare materialen:

- let op het mogelijk wegspringen van materiaal veroorzaakt door de beweging van de ketting, vooral wanneer de ketting in contact komt met hindernissen of vreemde lichamen.

5) Wijzig de afstelling van de motor niet en laat het toerental van de motor niet buitengewoon hoog oplopen.

6) Overbelast de machine niet en gebruik geen kleine machine om zware werken te verrichten; het gebruik van een machine met aangepaste afmetingen zal de risico's beperken en de kwaliteit van het werk verbeteren.

7) Controleer of het laagste toerental van de machine de ketting niet in beweging brengt en of de motor na een plotse versnelling snel terugvalt tot het laagste toerental.

8) Let erop dat het blad niet hevig botst met vreemde lichamen en let op eventueel wegspringend materiaal veroorzaakt door het draaien van de ketting.

9) Schakel de motor uit:

- telkens wanneer u de machine onbeheerd achterlaat;

– vóórdat u benzine bijtankt.

10) Schakel de motor uit en koppel de bougiekabel los:

- voordat u de machine controleert, schoonmaakt of eraan werkt;

- nadat er op een vreemd lichaam gestoten is. Controleer de machine op eventuele beschadigingen en voer de nodige reparaties uit alvorens de machine opnieuw te gebruiken;

- indien de machine op abnormale wijze begint te trillen (Meteen de oorzaak van de trillingen opsporen en hem laten nakijken door een Gespecialiseerd Servicecentrum).

- wanneer de machine niet gebruikt wordt.

11) Stel u niet bloot aan het stof en zaagsel dat tijdens het snijden door de ketting ontstaat.

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heg-genschaar pleegt zal de werking van ervan veilig blijven en zal het prestatieniveau bewaard blijven.

2) Zet de machine niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonken of een warmtebron in aanraking zouden kunnen komen.

3) Laat de motor eerst afkoelen vóór het opbergen van de machine in elke willekeurige ruimte.

4) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gehouden van zaagsel, takjes, bladeren of overtollig vet; laat geen recipienten met snijafval in de ruimte achter.

5) Als u het reservoir moet ledigen, dient u dit in de open lucht te doen en wanneer de motor koud is.

6) Draai werkhandschoenen voor elke ingreep aan de snij-inrichting.

7) Zorg ervoor dat de ketting altijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het gebruik van speciaal gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligheidsoverwegingen, neemt u altijd het best contact op met uw Verkoper.

8) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

9) Vooraleer de machine op te bergen, de sleutels of het gereedschap gebruikt voor het onderhoud wegnemen.

10) Bewaar de machine buiten het bereik van kinderen!

E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst of vervoerd moet worden, is het noodzakelijk:

- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekomen is en de bougiekap los te koppelen;

– de bladbescherming aan te brengen;

- de machine alleen vast te nemen aan de handgrepen en het blad in de richting tegenover de loop- of rijrichting te houden.

2) Wanneer de machine vervoerd wordt met een voertuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd wordt of dat brandstof lekt.

F) KETTINGZAAG-VEILIGHEIDSVOORSCHRIFTEN

- Blijf met al uw lichaamsdelen uit de buurt van de zaagketting terwijl de kettingzaag in werking is. Voor de kettingzaag te starten, controleren of de zaagketting nergens mee in aanraking komt. Als u even niet oplet terwijl u de kettingzaag gebruikt, kan uw kleding of lichaam in de zaagketting verstrikt raken.

- Pak met uw rechter hand de achterste handgreep vast en met uw linkerhand de voorste handgreep. Nooit de kettingzaag andersom vastpakken omdat dan het risico op persoonlijk letsel toeneemt.

- Draag een veiligheidsbril en oorbeschermingen. Verder wordt een beschermhelm aanbevolen en berschermschoenen en -handschoenen. Door het dragen van geschikte beschermkleding verlaagt u de kans op verwondingen die veroorzaakt kunnen worden door weg-springend houtafval of het per ongeluk in aanraking komen met de zaagketting.

- Gebruik de kettingzaag niet in een boom. Het gebruik van een kettingzaag terwijl u in een boom geklommen bent, kan verwondingen veroorzaken.

- Ga altijd op een goed steunpunt staan en laat de kettingzaag alleen draaien als u op een stevig, veilig en vlak oppervlak staat. Als u op een gladde of instabiele ondergrond staat, zoals bijvoorbeeld een ladder, kunt u uw evenwicht of de controle over de kettingzaag verliezen.

- Als u een onder spanning staande tak afzaagt, moet u op het risico van eventuele terugslag letten. Als de spanning van de houtvezels vrijkomt, kan de onder spanning staande tak de bediener een tik geven en/of kan hij de

controle over de kettingzaag verliezen.

• Wees uiterst voorzichtig als u struiken en jonge boom-pjes afzaagt. Dun materiaal kan in de zaagketting verstrikt raken waardoor het in uw richting kan wegspringen en/of u uw evenwicht kunt verliezen.
• Draag de kettingzaag aan de voorste handgreep als hij uitgeschakeld is en van uw lichaam af gekeerd. Als de kettingzaag vervoerd of opgeborgen wordt moet altijd de bladbescherming aangebracht worden. Door correct met de kettingzaag om te gaan verkleint u de kans op het per ongeluk in aanraking komen met de bewegende zaag-ketting.
• Houd u aan de aanwijzingen voor het smeren, het spannen van de ketting en het verwisselen van accessoires. Een verkeerd gespannen of gesmeerde ketting kan breken en verhoogt de kans op terugslag.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Een vette handgreep is glad en hierdoor kunt u de controle over de kettingzaag verliezen.
• Alleen hout zagen. De kettingzaag niet voor andere doeleinden gebruiken dan hier voorzien zijn. Bijvoorbeeld: de kettingzaag niet gebruiken voor het zagen van plastic, bouwmateriaal of ander materiaal dan hout. Het gebruik van de kettingzaag voor andere doeleinden dan waarvoor hij bedoeld is, kan leiden tot gevaarlijke situaties.

G) OORZAKEN VAN TERUGSLAG EN VOORZORGS-MAATREGELEN VOOR DE GEBRUIKER:

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een voorwerp raakt of het hout de kettingzaag in de snede vastklemt.

Door de aanraking van de punt kan, in sommige gevallen, een omgekeerde reactie plaatsvinden waarbij het zaagblad omhoog en achteruit naar de bediener toe springt.

Het beknellen van de zaagketting aan de bovenkant van het zaagblad kan de zaagketting snel naar achteren naar de bediener toe werpen.

Door één van deze twee reacties kunt u de controle over de zaag verliezen, met mogelijk ernstige verwondingen tot gevolg. U kunt niet uitsluitend op de in de zaag ingebouwde veiligheidsinrichtingen vertrouwen.

De gebruiker van een kettingzaag moet verschillende maatregelen treffen om het risico op ongelukken of verwonding tijdens de zaagwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht gebruik van het gereedschap en/of onjuiste procedures of gebruiksomstandigheden en kan verme- den worden door de volgende voorzorgsmaatregelen te treffen.

zaagbladen en -kettingen. Ongeschikte zaagbladen en -kettingen kunnen ervoor zorgen dat de ketting breekt en/of terugslag veroorzaken.

- Houd u aan de aanwijzingen van de fabrikant voor wat betreft het slijpen en onderhoud van de kettingzaag.

ij Door een kleinere zaagdiepte neemt het risico op terugslag de toe.

H) GEBRUIKSTECHNIEKEN VAN DE MOTORZAAG

Neem altijd de veiligheidsvoorschriften in acht en gebruik de technieken die het meest gepast zijn voor het uit te voeren werk, volgens de instructies en de voorbeelden gegeven in de gebruiksaanwijzingen (zie hoofdstuk 7).

J) AANBEVELINGEN VOOR BEGINNERS

Wanneer u voor de eerste keer een boom wilt vellen of takken wilt afzagen, moet u eerst:

• een specifieke opleiding gevolgd hebben over het gebruik van dit type van gereedschap;
• de veiligheidsvoorschriften en gebruiksaanwijzingen bevat in deze handleiding zorgvuldig gelezen hebben;
• oefenen op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING

of

BELANGRIJK

Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen daarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of dat er schade veroorzaakt wordt.

LET OP! of letsel aan anderen i

Gevaar voor persoonlijk letsel of letsel aan anderen in geval van niet-inachtneming.

• Houd de zaag met beide handen stevig vast, met de duimen en vingers om de handgrepen van de ketting zaag gesloten en houd uw lichaam en armen in een sitie waarin u tegenstand kunt bieden tegen terugslag. Terugslag kan door de bediener opgevangen worden als hij de nodige voorzorgsmaatregelen getroffen heeft. Laat de kettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Dit draagt bij te vermijden dat de punt van het zaagblad per ongeluk iets raakt en tot een betere controle over de kettingzaag in onverwachte situaties.
• Gebruik alleen de door de fabrikant gespecificeerde

GEVAAR!

Kans op ernstig persoonlijk let-

pel of ernstig letsel aan anderen met gevaar van dode- lijke ongelukken, in geval van niet-inachtneming.

4. MONTAGE VAN DE MACHINE

BELANGRIJK

De machine wordt geleverd met gedemonteerde blad en ketting, en met lege brandstof-en oliereservoirs.

LET OP!

De machine moet op een

vlakke en solide ondergrond uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen. De verpakking moet volgens de plaatselijke geldende bepalingen worden afgevoerd.

LET OP!

Draag altijd sterke werk-

handschoenen om het blad en de ketting te hanteren. Ga bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veiligheid en efficiëntie van de machine niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

Vooraleer het blad te monteren, controleer of de rem van de ketting niet ingeschakeld is; dit wordt bekomen door de voorste handbescherming volledig naar achter te trekken, naar het machinehuis toe.

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

- Monteer het blad (4) door de stiften in de gleuf van het blad te brengen en het blad naar de achterkant van het machinehuis te duwen (Fig. 2).

– Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Fig. 3); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.
- Controleer of de pin van de kettingspanner (5) correct in de relatieve opening van het blad zit; als dit niet zo is, ga dan met een schroevendraaier te werk op de schroef (6) van de kettingspanner, tot de pin volledig in de opening zit (Fig. 4).
– Hermonteer de carter, zonder de moeren vast te draaien.
- Draai aan de schroef van de kettingspanner (6) tot de gepaste spanning bekomen wordt (Fig. 5).
– Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Fig. 6).
- Controleer de spanning van de ketting. Om te controleren of de spanning correct is, mogen de sleepschakels niet uit hun geleider komen wanneer de ketting halverwege het blad vastgenomen wordt (Fig. 7).
- Laat de ketting met behulp van een schroevendraaier langs de geleiders glijden, om er zeker van te zijn dat deze beweging zonder overmatige belasting gebeurt.

1. MONTAGE VAN DE PAL (indien deze nog niet in de fabriek gemonteerd werd)

2. Draai de moeren (1) los en verwijder de carter van de koppeling (2).

3. Bevestig de pal (3) aan de structuur van de machine met de twee meegeleverde schroeven (4) (Afb. 1).

4. MONTAGE VAN HET BLAD EN DE KETTING

5. Draai de moeren los en verwijder de carter van de koppeling om toegang te hebben tot het sleepwiel en de zitting van het blad (Fig. 2).

6. Verwijder de twee kartonnen afstandhouders (3); deze afstandhouders dienen enkel voor het vervoer van de verpakte machine en dienen niet meer gebruikt te worden (Afb. 2).

5. VOORBEREIDING

1. BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetaktmotor waar- voor een mengsel van benzine en smeerolie gebruikt moet worden.

BELANGRIJK

Het gebruik van alleen benzine

beschadigd de motor en doet de garantie vervallen.

BELANGRIJK

Gebruik alleen brandstof en

smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur de mechanische componenten.

• Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaangehalte van minstens 90 N.O.

BELANGRIJK

Groene benzine zorgt altijd voor

wat afzettingen in het recipiënt indien het langer dan 2te voorkomen. maanden bewaard wordt. Gebruik altijd verse benzine!

• Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zijn oliën beschikbaar die speciaal be-studeerd werden voor dit type van motor en in staat zijn om voor een hoge bescherming te zorgen.

Het gebruik van deze oliën leidt tot een mengsel bij 2%, d.w.z. 1 deel olie voor 50 delen benzine.

- Bereiding en bewaring van het mengsel

GEVAAR!

De benzine en het mengsel zijn ontvlambaar!

• Bewaar de benzine en het mengsel in speciale recipienten voor brandstof, op een veilige plaats, uit de buurt van warmtebronnen of naakte vlammen.
• De recipienten moeten buiten het bereik van kinderen bewaard worden.
• Niet roken tijdens de bereiding van het mengsel en de benzinedampen niet inademen.

De tabel geeft de hoeveelheden benzine en olie weer te gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

Benzine Synthetische olie 2-Takt
liter liter cm		3
10,02	20
20,04	40
30,06	60
50,10	100
10	0,20	200

van
Voor de bereiding van het mengsel:

• Doe ongeveer de helft van de benzine in een geschikte tank.
• Voeg er alle olie aan toe, volgens de tabel.
• Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK

Het mengsel is onderhevig aan

veroudering. Bereid niet te veel mengsel, om afzettingen 2te voorkomen.

BELANGRIJK

Zorg ervoor dat de recipienten

van de benzine en het mengsel goed van elkaar onder- scheiden worden, om geen vergissing te begaan op het moment van het gebruik.

BELANGRIJK

Reinig de recipienten van de

benzine en het mengsel periodiek, om eventuele afzettingen te verwijderen.

BIJVULLEN VAN BRANDSTOF

GEVAAR!

Niet roken tijdens het bijvul-

len en de benzinedampen niet inademen.

GEVAAR!

Ggiet de brandstof in het re-

servoir vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien.

LET OP!

Open de dop van de tank

voorzichtig omdat er druk ontstaan kan zijn aan de binnenkant.

Vooraleer bij te vullen:

– Schud de tank van het mengsel krachtig.
- Plaats de machine effen en stabiel, met de vuldop van het reservoir naar boven.
- Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen dat tijdens het bijvullen onzuiverheden terechtkomen in het mengsel.
- Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af te laten. Vul bij gebruik makend van een trechter en vul het reservoir niet tot aan de rand.

LET OP!

De dop van het reservoir

moet altijd stevig weer vastgedraaid worden.

LET OP!

Reinig onmiddellijk elk spoor

van mengsel dat eventueel gemorst werd op de machine of op de grond en start de motor pas wanneer de benzinedampen voleldig opgelost zijn.

3. SMEERMIDDEL KETTING

BELANGRIJK

Gebruik alleen olie die specifiek

bestemd is voor kettingzagen of hechtolie voor kettingzagen. Gebruik geen olie die onzuiverheden bevat, om de filter van het reservoir niet te verstoppen en de olie

pomp niet onherroepelijk te beschadigen.

BELANGRIJK

De olie bestemd voor de smering

van de ketting is biologisch afbreekbaar. Het gebruik van een minerale olie of motorolie brengt ernstige schade toe aan het milieu.

Het gebruik van een olie van goede kwaliteit is van fundamenteel belang voor een efficiënte smering van de snij-inrichtingen; een vuile olie of olie van slechte kwaliteit zal de smering in het gedrang brengen en de levensduur van de ketting en het blad verkorten.

Het is altijd raadzaam het oliereservoir volledig te vullen (met behulp van een trechter) telkens wanneer brandstof bijgevuld wordt; aangezien de inhoud van het oliereservoir dusdanig berekend is dat de brandstof eerder dan de olie opgebruikt wordt, wordt voorkomen dat de machine zonder smeermiddel kan werken.

4. CONTROLE VAN DE MACHINE

Alvorens de machine te gebruiken, is het noodzakelijk:

• vul de respectievelijke reservoirs met mengsel en olie;

• te controleren of er geen schroeven loszitten aan de machine of het blad;

• te controleren of de ketting scherp is en niet beschadigd is;
  – te controleren of de luchtfilter schoon is;
  – te controleren of de handgrepen en beschermingen van de machine schoon en droog zijn, correct ge-monteerd zijn en stevig vastzitten op de machine;

• te controleren of de handgrepen goed bevestigd zijn;
  – de efficiëntie van de kettingrem te controleren;
• controleer de spanning van de ketting.

5. CONTROLE SPANNING KETTING

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

• Draai de moeren van de carter los met behulp van de meegeleverde sleutel (Afb. 6).
• Draai aan de schroef van de kettingspanner (6) tot de gepaste spanning bekomen wordt (Fig. 5).
• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 6).

6. CONTROLE VAN DE KETTINGREM

Deze machine is voorzien van een veiligheidsremsysteem.

In geval van terugslagen (terugslag) tijdens het werk, na een abnormaal contact van de punt van de staaf, met een krachtige verplaatsing naar boven, die de hand tegen de voorste bescherming doet stoten. In dit geval, blokkeert de actie van de rem de beweging van de ketting en moet deze handmatig losgezet worden om hem uit te schakelen.

Deze rem kan ook handmatig ingeschakeld worden, door de voorste bescherming naar voor te duwen. Om de rem vrij te geven, trek de voorste bescherming naar de handgreep tot u een klik gewaarwordt.

Om de efficiëntie van de rem te controleren:

• Start de motor en houd de handgreep stevig met beide handen vast.
• Schakel het commando van de versnelling aan om de ketting in beweging te houden en duw de hendel van de rem vooruit, met de rug van de linkerhand; de ketting moet onmiddellijk stilvallen.
• Laat de hendel van de versnelling onmiddellijk los, zodra de ketting stilgevallen is.
• Laat de rem los.

LET OP!

De machine niet gebruiken

indien de kettingrem niet correct werkt. Neem voor de nodige controles contact op met uw Verkoper.

De motor wordt gestart op een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd.

Alvorens de motor te starten:

– Zet de machine stabiel op de grond.

- Verwijder de bladbescherming.

– Zorg ervoor dat het blad niet in aanraking komt met het terrein of met andere voorwerpen.

- Start met koude motor

OPMERKING

Met start bij koude motor wordt

bedoeld een start na minstens 5 minuten dat de motorherhaaldelijk bediend wordt met de starter ingeschauitgeschakeld is of na het bijvullen van brandstof. keld, kan de motor vastlopen en de start bemoeilijkt wor-

Om de motor te starten (Fig. 8):

1. Controleer of de remketting ingeschakeld is (voorste handbescherming vooruit).
2. Breng de schakelaar (1) in de stand «START».
3. Schakel de starter in, door sterk aan de knop (2) te trekken.
4. Druk minstens 5 keer op de knop van de voorinspuiting (primer) (3) om de brandstoftoevoer te bevorderen.
5. Druk op de toets van de decompressor (4 - enkel voor Mod. 46 e 52); de inrichting wordt uitgeschakeld en de toets keert, na de aanschakeling van de motor, automatisch terug naar de originele positie.
6. Houd de machine stevig tegen de grond, met een hand op de handgreep en een voet in de achterste handgreep, om tijdens de start niet de controle te verliezen over de machine (Fig. 9).

LET OP!

Indien machine niet stevig vastgehouden wordt, kan de gebruiker door de duwkracht van de motor het evenwicht verliezen of zou het blad tegen een hindernis of de gebruiker zelf gericht kunnen worden.

1. Draai langzaam de startknop 10-15 cm tot u een zekere weerstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

LET OP!

Wikkel de startkabel nooit

rond uw hand.

GEVAAR!

Start de kettingzaag nooit door ze te laten vallen en ze aan de startkabel vast te houden. Deze methode is uiterst gevaarlijk, aangezien men zo volledig de controle van de machine en van de ketting verliest.

BELANGRIJK

Om te voorkomen dat het touw breekt, wordt er niet over de gehele lengte aan getrokken. Laat het touw niet langs de rand van de opening van de touwgeleider schuren en laat de knop geleidelijk aan los, om te voorkomen dat het touw op ongecontroleerde wijze naar binnen schiet.

1. Laat de startknop (2) terugkomen; deze conditie wordt aangegeven door het uitsteken van de rode pin (2a).
2. Trek opnieuw aan de startknop tot de motor normaal in gang komt.

OPMERKING

Indien de knop van het starttouw

therhaaldelijk bediend wordt met de starter ingeschakeld, kan de motor vastlopen en de start bemoeilijkt worden. Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop van het starttouw trekken om de overtollige brandstof te verwijderen; vervolgens de elektrodes van de bougie afdrogen en de bougie weer monteren op de motor.

1. Zodra de motor loopt, de versnelling kortstondig bedienen om de starter uit te schakelen en de motor weer tot het minimumtoerental te brengen.

BELANGRIJK

Vermijd de motor aan een hoog toerental te laten draaien met de rem van de ketting ingeschakeld; dit kan een oververhitting en beschadiging van de koppeling veroorzaken.

1. Laat de motor minstens 1 minuut op het minimum-toerental draaien vooraleer de machine te gebruiken.

- Start bij warme motor

Voor warm-opstarten (onmiddellijk na het stilvallen van de motor), is het normaal gezien voldoende de startkabel aan te schakelen.

In geval van problemen:

• Stevig aan de startknop (2) trekken en deze laten terugkeren zodat de rode pin (2a) naar buiten komt.
• Trek aan de knop van de startkabel tot de motor normal in gang komt.
  – Zodra de motor loopt, de versnelling kortstondig bedienen om de starter uit te schakelen en de motor weer tot het minimumtoerental te brengen.

GEBRUIK VAN DE MOTOR (Fig. 10)

BELANGRIJK

ting, door de hendel naar de bediener toe te trekken, vooraleer de versnelling aan te schakelen.

De snelheid van de ketting wordt geregeld met de versnellingshendel (1) op de achterste handgreep (2).

De versnelling kan alleen ingeschakeld worden wanneer gelijktijdig op de vergrendeling (3) geduwd wordt.

De beweging wordt van de motor overgedragen op de ketting door middel van een koppeling met centrifugaalgewichten die de beweging van de ketting verhindert wanneer de motor op het laagste toerental draait.

LET OP!

Gebruik de machine niet als

de ketting beweegt met de motor op het laagste toerental; neem in dit geval contact op met uw verko-per.

De correcte werksnelheid wordt bekomen door de versnellingsknop (1) volledig in te duwen.

BELANGRIJK

Gedurende de eerste 6-8 werk-

uren van de machine, wordt vermeden de hoogste toerentallen te gebruiken

UITSCHAKELEN VAN DE MOTOR (Fig. 10)

Om de motor uit te schakelen:

– Laat de versnellingsknop los (1) en laat de motor enkele seconden draaien op het laagste toerental
- Breng de schakelaar (4) in de stand "STOP".

LET OP!

Nadat de versnelling in de

minimumstand gezet werd, kan het voorkomen dat men enkele seconden moet wachten vooraleer de ketting tot stilstand komt.

BELANGRIJK

Als de machine niet stilvalt,

dient men de starter aan te schakelen om de motor te doen stoppen door blokkering en onmiddel- lijk de wederverkoper te contacteren om de oorsprong van het probleem op te sporen en de nodige herstellingen uit te voeren.

7. GEBRUIK VAN DE MACHINE

BELANGRIJK

Denk er altijd aan dat een onei-

genlijk gebruik van de motorzaag storend kan zijn voor de anderen en schadelijk kan zijn voor het milieu.

Uit respect voor de anderen en het milieu:

• Gebruik de machine niet op plaatsen en uren die st rend kunnen zijn.
• Volg nauwkeurig de lokale normen op voor de afdan king van het snijafval.
• Volg nauwkeurig de lokale normen op voor de afdan king van olie, beschadigde onderdelen of om het evel welk element dat niet milieuvriendelijk is.
• Tijdens het werken wordt een zekere hoeveelheid oli verspreid in de omgeving, noodzakelijk voor de smering van de ketting; om die reden, gebruik alleen bid logisch afbreekbare oliën, specifiek bedoeld voor dit gebruik.
• Om brandgevaar te voorkomen, de machine niet met warme motor achterlaten op bladeren of droog gras.

kledij, met het oog op een veilig gebruik van de machine. Gebruik trillingswerende handschoenen. Alle boven vermeldde voorzorgsmaatregelen zijn geen garantie tegen het risico op het fenomeen van Raynaud of het carpaletunnelsyndroom. Men raadt daarom aan dat wie langdurig gebruik maakt van deze machine, regelmatig de condities van zijn handen en vingers moet laten controleren. Indien sommige van de hierboven vermeldde symptomen verschijnen, moet men onmiddellijk een geneesheer raadplegen.

GEVAAR!

De aanschakelinrichting van

deze machine genereert een elektromagnetisch veld van beperkte omvang, tot echter de mogelijk- heid op interferentie met de werking van actieve of passieve medische inrichtingen die op de bediener aangebracht zijn, niet kan uitsluiten, met als ge- volg mogelijke ernstige risico's voor zijn veiligheid. Men raadt daarom aan dat te dragers van dergelijke medische apparaten de geneesheer of de fabrikant van deze apparaten zelf raadplegen, vooraleer de machine te gebruiken.

LET OP!

Draag tijdens het werk ge-

paste kledij. Uw Verkoper zal u alle nodige informatie geven over de meest geschikte veiligheids-

LET OP!

Het gebruik van de machine

voor het zagen en snoeien vergt een specifieke op- leiding.

1. CONTROLES UIT TE VOEREN IJDENS HET WERKEN

- Controle van de kettingspanning

Tijdens het werk ondergaat de ketting een progressieve verlenging. De spanning moet dus regelmatig gecontroleerd worden.

BELANGRIJK

BELANGRIJK Tijdens de eerste gebruiksperiode (of na de vervanging van de ketting), moet deze trole vaker uitgevoerd worden, wegens de aanpassing van de ketting.

LET OP!

Werk niet met een ketting die te los zit, om geen gevaarlijke situaties te creëren wanneer de ketting uit de geleiders komt.

Om de kettingspanning te regelen, ga te werk zoals aangegeven in Hoofdstuk 5.5.

- Controle van de oliestroom

BELANGRIJK

De machine niet gebruiken zonder smering! Het oliereservoir kan bijna volledig leeg zijn telkens wanneer de brandstof oprakt. Zorg ervoor dat het oliereservoir aangevuld wordt telkens wanneer brandstof bijgevuld wordt.

LET OP!

Zorg ervoor dat het blad en de ketting goed op hun paats zitten wanneer de olie- toevoer gecontroleerd wordt.

Start de motor, houd het toerental niet te hoog en controleer of de olie van de ketting verspreid wordt zoals aangegeven in de figuur (Fig. 12).

Enkel voor mod. 46 e 52

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1) van de pomp te draaien, onderaan de machine (Fig. 12).

2. GEBRUIKSWIJZEN EN SNIJTECHNIEKEN

Vooraleer de machine voor de eerste keer te gebruiken voor het vellen of snoeien van een boom, oefent u best op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

LET OP!

Tijdens het werk moet de machine altijd stevig vastgehouden worden met beide handen, met de rechterhand op het voorste handgreep en de linkerhand op de achterste, onafhankelijk van het feit of de bediener eventueel links-handig is.

LET OP!

Leg de motor onmiddellijk stil wanneer de ketting zich tijdens het werk blokkeert. Let altijd op voor mogelijke terugslagen (kickback) wanneer het blad in contact komt met een hindernis.

- Een boom snoeien (Fig. 13)

LET OP!

Zorg ervoor dat de zone waarin de takken zullen vallen vrij is.

1. Ga aan de zijde tegenover de af te zagen tak staan.
2. Begin met de laagste takken en werk zo naar de hogere takken toe.
3. Zaag van boven naar beneden, om te voorkomen dat het blad vastraakt.

- Een boom vellen (Fig. 14)

LET OP!

Op hellingen wordt altijd gewerkt stroomopwaarts van de boom. Zorg ervoor dat de gevelde stam geen schade kan veroorzaken bij het naar beneden rollen.

1. Bepaal de valrichting van de boom rekenig houdend met de wind, de helling van de plant, de positie van de zwaarste takken, het gemakkelijk werken na het vellen, enz.
2. Maak de zone rond de boom vrij en zorg voor een goede steunplaats voor de voeten.
3. Voorzie gepaste vluchtwegen, vrij van hindernissen; de vluchtwegen moeten zich op ongeveer 45° in de richting tegenover de valrichting van de boom bevin- den en een snelle vlucht van de bediener naar een veilige plaats mogelijk maken. Deze veilige plaats moet op een afstand liggen die 2,5 keer de hoogte van de te vellen boom bedraagt.
4. Breng aan de valzijde een inkeping aan met een diepte gelijk aan een derde van de doorsnede van de stam.
5. Zaag de stam aan de tegenoverliggende zijde, iets boven de punt van de inkeping en laat een "scharnier" (1) van ongeveer 5-10 cm vrij.
6. Zonder het blad te verwijderen, wordt de breedte van de scharnier geleidelijk aan kleiner gemaakt, tot de boom omvalt.
7. In bijzondere situaties of bij een schaarse stabiliteit, kan het vellen voltooid worden door twee wiggen (2)

aan de zijde tegenover de valzijde aan te brengen en met een hamer op de wiggen te kloppen tot de boom omvalt.

• Snoeien na het vellen (Fig. 15)

LET OP!

Let op de steunpunten van de tak op de grond, aan de mogelijkheid dat die in spanning staat, aan de richting die de tak kan aannemen tijdens het zagen en aan de mogelijke instabiliteit van de boom na het afzagen van de tak.

1. Neem de richting waar waarin de tak in de stam zit.
2. Begin te zagen aan de plooizijde en maak het werk af aan de tegenoverliggende zijde.

- Een stam doorzagen (Fig. 16)

Het doorzagen van een stam wordt vergemakkelijkt door het gebruik van de pal.

1. Steek de pal in de stam, voer een hefboomkracht uit op de pal en laat de kettingzaag een boogvormige beweging maken zodat het blad in het hout kan dringen.
2. Herhaal de handeling meerdere keren indien nodig, door het steunpunt van de pal te verplaatsen.

- Een stam doorzagen op de grond (Fig. 17)

Zaag tot ongeveer halverwege de diameter, rol de stam en maak het werk af aan de tegenoverliggende zijde.

- Een opgetilde stam doorzagen (Fig. 18)

1. Indien het zagen na de steunpunten (A) plaatsvindt, zaag dan tot een derde van de diameter onderaan en maak het werk af bovenaan.

2. Indien gezaagd wordt tussen twee steunpunten (B), zaag dan tot een derde van de diameter bovenaan en maak het werk af langs onder.

3. NA HET WERKEN

Na het werken:

• Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).
• Wacht tot de ketting tot stilstand gekomen is en laat de machine afkoelen.
  – Draai de bevestigingsbouten van de staaf los om de spanning van de ketting te verminderen.
• Verwijder alle sporen van zaagsel of olieresten van de ketting.
• Indien de ketting erg bevuild is of indien er veel hars op aanwezig is, dient men de ketting te demonteren en deze gedurende enkele uren in een houder te leggen met een bijzonder reinigingsmiddel. Spoel hem vervolgens af in schoon water en behandel hem met een geschikte anticorrosie-spray, vooraleer hem weer op de machine te monteren.
• Monteer de bescherming van de staaf vooraleer de machine weg te zetten.

LET OP!

Laat de motor eerst afkoelen vóór het opbergen van de machine in elke wille- keurige ruimte. Om het risico voor brand te beper- ken de machine vrijmaken van zaagsel, takjes, bla- deren of overtollig vet; laat geen recipiënten met snijafval in de ruimte achter.

8. ONDERHOUD EN OPSLAG

LET OP!

Voor uw veiligheid en die van

de anderen:

• Een correct onderhoud is fundamenteel om in de tijd de oorspronkelijke efficiëntie en gebruik-sveiligheid van de machine in stand te houden.
• Laat bouten en schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is
• Gebruik de machine nooit als er onderdelen versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden.
• Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de

machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

LET OP!

Tijdens het onderhoud:

• Haal de kap van de bougie.
• Wacht tot de motor voldoende afgekoeld is.
• Gebruik werkhandschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, ten-zij aan het blad zelf of aan de ketting gewerkt moet worden.
• De olie, benzine of andere vervuilende materialen niet in het milieu gooien.

CILINDER EN GELUIDSDEMPER (Fig. 19)

Om brandgevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en wordt de zone van de geluidsdemper vrijgemaakt van zaagsel, takjes, bladeren of ander afval.

STARTGROEP

Om oververhitting en schade aan de motor te voorkomen, moeten de roosters voor de aanzuiging van de koellucht altijd schoon en vrij van zaagsel en vuil zijn. Het starttouw moet vervangen worden bij de eerste tekenen van slijtage.

KOPPELINGSGROEP (Fig. 20)

Houd het deksel van de koppeling vrij van zaagsel en vuil, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct weer te monteren. Ongeveer elke 30 uren moet het intern lager gesmeerd worden bij uw Verkoper.

REM KETTING

Controleer regelmatig de efficiëntie van de kettingrem en of de metalen band die het deksel van de koppeling omgeeft niet beschadigd is, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct weer te monteren.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en vervang het wanneer het de aanvaardbare limieten overschrijdt.

Monteer geen nieuwe ketting op een versleten wiel en omgekeerd.

SMEEROPENING (Afb. 21)

Verwijder regelmatig de carter (zoals aangegeven in hoofdstuk 4.1), demonteer de staaf en controleer of de openingen voor de smering van de machine (1) en van de staaf (2) niet verstopt zijn.

PIN VERGRENDELING KETTING

Deze pin is heel belangrijk voor de veiligheid, omdat hij voorkomt dat de ketting ongecontroleerde bewegingen maakt in geval van een breuk of loszittende ketting. Controleer regelmatig de staat van de pin en herstel hem indien hij beschadigd is.

BEVESTIGINGEN

Controleer regelmatig of alle schroeven en moeren goed aangezet zijn en of de handgrepen stevig vastzitten.

REINIGING VAN DE LUCHTFILTER

BELANGRIJK

Het is essentieel dat de luchtfil-

ter gereinigd wordt, voor de goede werking en de levensduur van de machine. Werk nooit zonder filter of met een beschadigde filter, om geen onherroepelijke schade toe te brengen aan de motor.

De reiniging wordt uitgevoerd elke 8-10 werkuren.

- Modellen 36 en 43

Om de filter te reinigen (Afb. 22):

• Verplaats de voorste handbescherming vooruit.
  – Draai de schroef (1) los en verwijder het deksel (2).
• Verwijder de sponzen voorfilter (3a) en het filterelement (3)
• Klop zachtjes tegen het filterelement (3) om het vuil te verwijderen.
• Was de sponzen voorfilter (3a) en het filterelement (3) indien nodig met warm water met zeep of reinigings-middel of blaas met perslucht.
• Verwijder alle resten van zaagsel en vuil uit de zitting van de filter (4), zorg ervoor dat dit niet in de zuigpijp (5) terecht komt.
• Hermonteer het filterelement (3) en de sponzen voorfilter (3a) enkel wanneer deze perfect droog zijn.
  – Hermonteer het deksel (2).

- Modellen 46 e 52

Om de filter te reinigen (Afb. 23):

• Verplaats de voorste bescherming handmatig vooruit.
• Maak de drie zijdelingse veertjes (1) los met behulp van een schroevendraaier en verwijder het deksel (2).
• Verwijder de startknop (3) en verwijder de twee zijdelingse klemmen (4) met behulp van een tang.

• Verwijder het filterelement (5) en klop er zachtjes te- gen om het vuil te verwijderen, reinig het indien nodig met warm water met zeep of reinigingsmiddel. Indien er perslucht gebruikt wordt, moet men de straal van binnen naar buiten richten.

• Verwijder alle resten van zaagsel en vuil uit de zitting van de filter (6), zorg ervoor dat dit niet in de zuigpijp (7) terecht komt.

• Hermonteer het filterelement (5) enkel wanneer het perfect droog is, zorg ervoor dat de twee zijdelingse uiteindes (8) perfect overeenstemmen met de daarbij horende uitsteeksels van de zitting van de filter.
• Herplaats de twee zijdelingse klemmen (4).
• Hermonteer het deksel (2) en haak de drie veertjes (1) vast.

CONTROLE VAN DE BOUGIE (Fig. 24)

De bougie wordt toegankelijk door het deksel van de luchtfilter te verwijderen.

Periodiek wordt de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje.

Controleer en herstel de correcte afstand tussen de elektrodes

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie moet ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 100 werk-uren, vervangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator werd in de fabriek geregeld met het oog op de beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

Ingeval van slechte prestaties, controleer eerst of de ketting vrij beweegt en of de sporen van het blad niet vervormd zijn. Wend u tot uw Verkoper voor een controle van de carburator en de motor.

- Regeling van het minimumtoerental

LET OP!

De ketting mag niet bewegen met de motor op het minimumtoerental. Als de ketting beweegt met de motor op zijn minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

DE KETTING SLIJPEN

LET OP!

Om redenen van veiligheid en efficiëntie, is het heel belangrijk dat de snij-in-richtingen goed scherp zijn.

Er moet geslepen worden wanneer:

• Het zaagsel te veel op stof gelijkt.
• Er meer kracht nodig is om te zagen..
• De snede niet rechtlijning is.
• Er meer trillingen zijn.
• Er meer brandstof verbruikt wordt.

LET OP!

Als de ketting niet scherp genoeg is, neemt het risico op tegenslag (kickback) toe.

Indien het slijpen toevertrouwd wordt aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constante slijping van alle snijdende elementen.

De ketting wordt "eigenhandig" geslepen met behulp van daartoe bestemde vijlen met ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen niet te beschadigen.

Om de ketting te slijpen (Fig. 25):

• Zet de motor af, geef de kettingrem vrij en blokkeer het blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.
• Span de ketting indien die te los zit.
• MPIaats de vijl in de geleider en breng de vijl in de uitsparing van de tand, waarbij een constante helling wordt behouden naargelang het profiel van het snijdend element.
• Voer slechts enkele passages met de vijl uit en uit-sluitend vooruit. Herhaal de handeling op alle snijdende elementen, met dezelfde richting (naar rechts of naar links).
• Keer de positie van het blad om in de klem en herhaal de handeling op de overige elementen.
• Controleer of de begrenzende tand niet voorbij het controle-instrument steekt en vijl het eventueel over-tollig materiaal weg met een platte vijl, door het profiel ronder te maken.
• Na het vijlen worden alle vijlsporen en het vijlstof verwijderd. Smeer de ketting in een oliebad.

De ketting wordt vervangen wanneer:

• De lengte van het snijdend element 5 mm of minder bedraagt;
• de speling van de schakels op de klinknagels te groot geworden is.

Tabel onderhoud ketting

LET OP!

De kenmerkende gegevens van de ketting en het blad gehomologeerd voor deze ma-

chine zijn weergegeven in de "EG-Konformiteitsverklaring" die met de machine wordt geleverd. Om veiligheidsredenen, geen andere types van ketting of blad gebruiken.

De tabel geeft de slijpgegevens voor de verschillende types van kettingen weer, zonder de mogelijkheid om andere kettingen dan de gehomologeerde types te gebruiken.

Steek ketting Niveau		begrenzertand (a) Diameter vijl (d)
duim mm	duim mm duim mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

ONDERHOUD VAN HET BLAD (Fig. 26)

Om een asymmetrische slijtage van het blad te voorkomen, moet deze regelmatig omgedraaid worden.

Om de efficiëntie van het blad in stand te houden, is het noodzakelijk:

• De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.
• De inkeping van het blad te reinigen met een schraapstaal (niet meegeleverd).
• De smeeropeningen te reinigen.
• Met een vlatte vijl de braam van de zijkanten te verwijderen en eventuele niveauverschillen tussen de geleiders te compenseren.

Het blad wordt vervangen wanneer:

• de diepte van de inkeping kleiner blijkt dan de hoogte van de sleepschakels (die nooit de bodem mogen raken);
• de binnenwand van de geleider zodanig versleten is dat de ketting lateraal gaat overhellen.

BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die niet vermeld wordt in deze handleiding dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in niet geschikte structuren of door onbekwame personen doen de garantie vervallen.

OPSLAG

Na het werken, wordt de machine zorgvuldig vrijgemaakt van stof en vuil en worden de defecte onderdelen gerepareerd of vervangen.

De machine moet bewaard worden op een droge plaats, beschermd tegen de weersomstandigheden en met de bladbescherming gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

BELANGRIJK

Indien men van plan is de ma-

chine langer dan 2 - 3 maanden niet te gebruiken, moeten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voorkomen.

- Opberging

Alvorens de machine te op te bergen:

– Draai de twee moeren los, demonteer de carter en verwijder de ketting en het blad.
- Ledig het oliereservoir, vul met ongeveer 100-120 cc specifiek reinigingsvloeistof en herplaats de dop.
– Hermonteer de carter, zonder de moeren vast te draaien.
- Start de machine en houd de motor in versnelling tot het reinigingsmiddel op is.

• Zet de motor op de laagste snelheid om alle brandstof in het reservoir en in de carburator op te gebruiken.
• Verwijder de bougie wanneer de machine afgekoeld is.
• Giet in de opening van de bougie een lepel (verse) olie voor tweetaktmotoren.
• Trek verschillende keren aan de startknop om de olie goed te verdelen in de cilinder.
• Hermonteer de bougie met de zuiger aan het bovenste dood punt (zichtbaar vanuit het gat van de bougie wanneer de zuiger aan de eindaanslag gekomen is).

• Hervatten van de activiteit

Wanneer de machine weer gestart wordt:

• Verwijder de bougie.
• Trek enkele keren aan de startknop om de overtollige olie te verwijderen.
• Controller de bougie zoals beschreven in het hoofdstuk "Controle van de bougie".
  – Bereid de machine voor zoals aangegeven in het hoofdstuk "Vóór het gebruik".

9. OPSPOREN VAN DEFECTEN

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING

1) De motor start niet of blijft niet draaien	- De startprocedure is niet correct	- Volg de aanwijzingen (zie hoofdstuk 6)
	- De bougie is vuil of de afstand tussen de elektroden is niet gepast	- Controleer de bougie (zie hoofdstuk 8)
	- Verstopte luchtfilter	- Reinig en/of vervang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
2) De motor start maar heeft weinig vermogen	- Verstopte luchtfilter	- Reinig en/of vervang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
3) De motor werkt onregelmatig of heeft geen vermogen bij belasting	- De bougie is vuil of de afstand tussen de elektroden is niet gepast	- Controleer de bougie (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
4) De motor geeft teveel rook af	- Verkeerde samenstelling van het mengsel	- Bereid het mengsel volgens de aanwijzingen (zie hoofdstuk 5)
	- Brandstofproblemen	- Contacteer uw Verkoper
5) De olie komt niet vrij	- Slechte kwaliteit van olie	- Ledig het reservoir, spoel het reservoir en de pijpleidingen met reinigingsvloeistof en vervang de olie
	- Smeeropeningen verstopt	- Reinigen

10. ACCESSOIRES

De tabel bevat de lijst met alle mogelijke combinaties tussen staaf en ketting, met vermelding van diegene die op elke machine gebruikt kunnen worden, aangegeven met het symbool “”*

LET OP!

oordeel besluit welke blad en ketting onder de ver-

schillende gebruiksomstandigheden te kiezen, toe te passen en te gebruiken, neemt hij dan ook zelf de daaruit voortkomende verantwoording op zich voor iedere willekeurige schade die daardoor veroorzaakt wordt. In geval van twijfel of geringe kennis van de specificiteit van iedere blad of ketting, moet u contact opnemen met uw eigen verkoper of met een gespecialiseerd tuincentrum.

Combinaties van blad en ketting

Stap BLAD KETTING Model
Duimen	Lengte Duimen / cm	Breedte Groef Duimen / mm	Code Code		36 43 45 52
3/8" 14" / 35 cm 0,050"	/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Prezado Cliente,

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.4) Referentiemodel van de fabrikant
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies
