GEBRUIKSAANWIJZING AST09UW4SVETG10 HISENSE

Hartelijk dank voor uw aankoop van deze airconditioner. Lees deze gebruiks-en installment-instructies zorgvuldig voor installmenten gebruik van dit apparaat en bewaar deze handleiding voor toekomstig gebruik.

INHOUD

Veiligheidsintroductie 1

Voorbereiding voor het gebruik 2

Veiligheidsmaatregelen 3

Aanduiding van de onderdelen 4

Binnenunit 4

Buitenunit 4

Inleiding Weergave-opties 5

Onderhoud 6

Bescherming 7

Problemen oplossing 8

Installatie-instructions 9

Installatie diagram 9

Kiezen van de Besteplaats voor installmentie 10

Installatie van de binnenunit 11

Bedrangdisdiagram 14

Installatie van de buitenuit 15

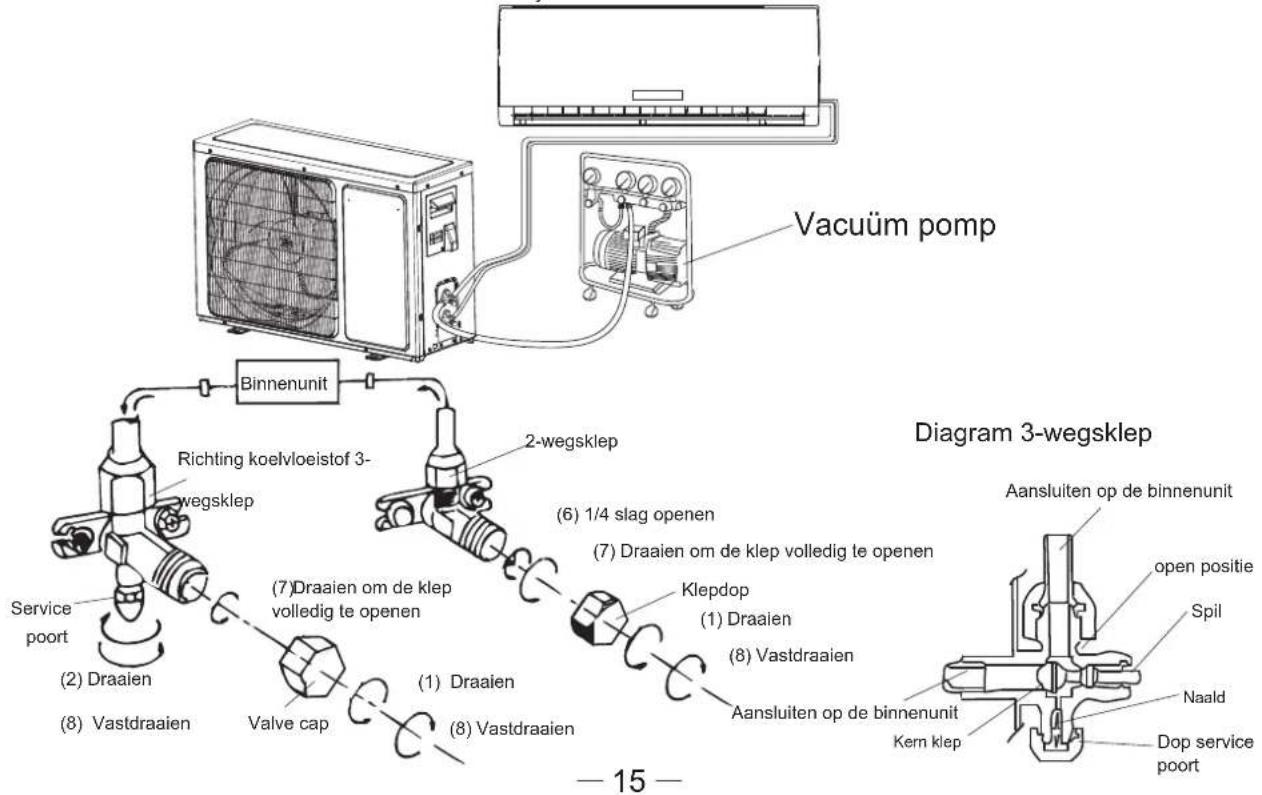

Luchtzuivering 15

Voor de gebruiksaanwijzing van de Afstandsbediening; Zie "Handleiding Afstandsbediening".

Veiligheidsintroductie

• On het normal gebruik van de unit te garanderen, lees de handleiding zorgvuldig door voord de installmentie, en probeer te installereren strikt volgens deze handleiding.
  Zorg dat er geen lucht in het koelsystem stroomt of koelvloeistof lozen bij het verplaatsen van de airconditioner.
• Properly ground the air conditioner into the earth.
• Controller de aansluiting van kabels en leidingen zorgvuldig, zorg ervoor dat ze correct en stevig�n, alvorens de airconditioner op de netvoeding aan te sluiten.
• Er要去 een luchtstroomonderbrekings schakelaar়.
• Na het installereren,要去 de consument de airconditioner correct bediening volgens deze handleiding, en goedplaatsen voor onderhoud en het verplaatsen van de airconditioner in de toekomst.
• Fuse of indoor unit: T 3.15A 250V.
  For 7k~12k models, fuse of outdoor unit: T 15A 250V or T 20A 250V.
• For 14k 18k models, fuse of outdoor unit: T 20A 250V.
  For 21k~30k models , fuse of outdoor unit: T 30A 250V .
• Een aardlekschakelaar (RCD) met een potentieel van boven 10mA zal in de vaste bedrading worden opgenomen volgens de nationale regelementen.
• Waarschuwing: Gevaar voor elektrische schok kan letsel of de dood veroorzaken: Alvorens het onderhoud alle externe elektrische voedingen ontkoppelen.
• De maximale lenghte van de aansluitleidingCUSSEN DE Binnenunit en buitenunit, moet kleiner dan 5 meterzijn. Het za de efficienie van de airconditioner beinvloeden als de afstand langer is dan deze lenghte.
• Dit apparaat kan gebruikt worden door kinderen vanaf 8aar en ouder en Personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogensof gebrek aan ervaring en kennis, indien zij onder toezicht staan of de instructie over het gebruik van het apparaat op een veilige manier en de betrokken bevaren hebben begrepen. Kinderenogens met het apparaat spelen. Reinigung en onderhoud door de gebruikerogen evenmin worden verricht door kinderen zonder toezicht.
• De batterijen in de afstandsbediening moet gerecycled of weggegood worden.Verwijdering van Oude Batterijen --- Gelieve de batterijen als gesorteerd huishoudelijk afval weggooien op het toegankelijk inzamelpunt.
• Als het apparaat vaste bedrading heeft,要去 het apparaat worden uitgerust met middelen voor het uitschakelen van het voedingsnet,zoals een externe schakelaar met een contactscheiding op alle polen, voor een volledige ontkoppeling bij overspanning, categorie III, en deze middelen要去en worden opgenomen in de vaste bedrading volgens de bedrading regels.,
• Als het netsnoor beschadigd is, moet deze worden verrangen door de fabrikant, zich dealer of vergelijkbare bekwame personen om gevaar te voorkomen.
• Het apparaat要去 worden geinstalleel in overeenstemming met de nationale regels voor bedrading.
• De airconditioner要去cken geinstalleerd door professionele of gekwalificierde Personen.
• Het apparaat mag nicht worden geinstalleerd in de wasserij.

Voorbereiding voor het gebruik

Opmerking

Opmerking: Bij het toevoegen van koelvloeistof in het systeme, zorg ervoor om het in vloeibare toestand toe te voegen, als het koelmiddel van het apparaat R410A is. Anderszins kan de chemische samenstelling van koelvloeistof (R410A) binnen het systeme kan veranderen en daarmee de prestaties van de airconditioner beinvloeden.
Volgens de aard van koelvloeistof (R410A,de waarde van GWP is 1975),is de druk van de buis zeer hoog,dus zorg ervoor om voorzichtig te zich wanner u het apparaat gaat installereren en repareren.

• Als het netsnoor beschadigd is, moet deze worden verrangen door de fabrikant, zich dealer of vergelijkbare bekwame Personen om gevaar te voorkomen.

• De airconditioner要去cken geinstalleerd door een professionele installmenter.

• De temperatuur van het koelcircuit zaal hoog+zijn, houd de interconnectie kabel uit de buurt van de koperen buis.

Vooraf instellen

Voordat u de airconditioner gaat gebruiken, moet u deleze controleren en vooraf instellen zoals het volgende.

Voorkeursinstelling van de afstandsbediening
Elke keer nadat de afstandsbediening is verrangen door neue batterijen of wordt geactveerd, afstandsbediening automatisch voorkeursinstelling van de warmtepomp. Als de airconditioner die u hebft gekocht een Cooling Only model is, kan de warmtepomp afstandsbediening worden gezrukt.
- Achtergrondverlichtungsfunctie van de afstandsbediening (optioneel)

Houedenwillekeurigetoets op de afstandsbedieningingedruktom de achtergrundverlichtingteactiveren. Het schakeltautomatischuitna 10 seconden.

Opmerking: Achtergrondverlichting is een optionele functie.

• Automatisch herstarten voorprogrammeren

De airconditioner heeft een auto-herstart-functie.

Bescherming van het milieu

Dit apparaat is gemaakt van recyclebaar of herbruikbaar materiaal.Afdanken moetplaatsvinden in overeenstemming met de plaatselijke regelgeving voor afvalverwerking.Voor het afdanken, zorg dat het netsnoer worden afgesneden, zodat het apparaat net kan worden hergebruikt.Voor meer gedetailleerde informatie over recycling van dit product kut u contact opnemen met uw plaatselijke autoriteiten die zich bezighouden met het geschaden inzamelen van afval of de winkel waar u het apparaat gekocht.

Afdanken van het apparatus

Dit apparaat voldoet aan de Europese richtlijn 2002/96/EG, Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Deze aanduiding geeft aan dat dit product Niet mag worden weggegooid met ander huishoudelijk afval in de EU. Om möglichke schade aan het milieu of de menselijk gezondheid te voorkomen door ongecontroleerde afvalverwijdering, hergebruik het om duurzame hergebruik van grundstoffen te bevorderen. Om uw gebruekte apparaat in te leveren, gebruik dan de teruggaveen in Zamelsystemenof neem contact op met de winkel waar het product is gekocht.

Zij hun den dit product terugnemen om het milieuvriendelijk te kunnen latent recyclen.

Veiligheidsmaatregelen

Symbolen in dit Gebruiks- en onderhoudshandleiding worden geinterpreteerd zoals hieronder weergegeben.

Zorg ervoor dat Niet te doeon.

Besteed aandacht aan een dergelijkke situatie.

Waarschuwing: Onjuist gebruik kan een ernstig gevaar, zoals overlijden, ernstig letsel veroorzaken, etc.

Gebruik de juiste voeding in overeenstemming met de voorwaarde op het typeplaatje. Anders kuren ernstige storingen of gevaarplaatsvinden of een brand kan uittbreken.	Houd de voeding stroomonderbreker of stekker uit het vuil. Sluit het netsnoer slevig en correct aan, opdat het geen elektrische schok vervooraakt of brand uittbreekt vanwege onvoldoende contact.	Gebruik de voeding stroomonderbreker nicht of trek de stekker uit het stopcontact tijdens om het uit te schaken tijdens het gebruik. Dit kan brand vervoorzaken als gevolg van vonk, etc.
Niet knopen, trekken of drukken op het netsnoer, opdat het netsnoer worden gebroeken. Een elektrische schok of brand wordt waarschijnlijk vervooraakt door een gebroken stroomkabel.	Streek nooit een stok of een gelijkaardig obstakel in het apparaat. Omdat de ventilator met hoge snugheid draait, kan hierdoor letsel ontstaan.	Het is schadelijk voor de gezondheid als de koele lucht u bereikt voor een lange tijd. Het is wenselijk dat de luchtstroomwordt gecirculeerd door de kamer
Zet het apparaat in de eersteplaats uit met de afstandsbediening voordat de voeding wordt onderbroken waardoor een storing kan optreden.	Het apparaat Niet zich repareren. Als dit Niet goed worden uitgevoerd, kan dit een elektrische schok vervoorzaken, etc.	Voorkommen dat de luchtstroom gasbranders en kachels bereikt.
Gebruik de bedieningsknappen Niet wonneer uw handen nat়.	Plaats geen voorwerpen op de builenunit.	Het is de verantwoordelijkheid van de gebruiker dat het apparaat geaard worden volgens de lokale codes of verorderingen door een erkende technicus.

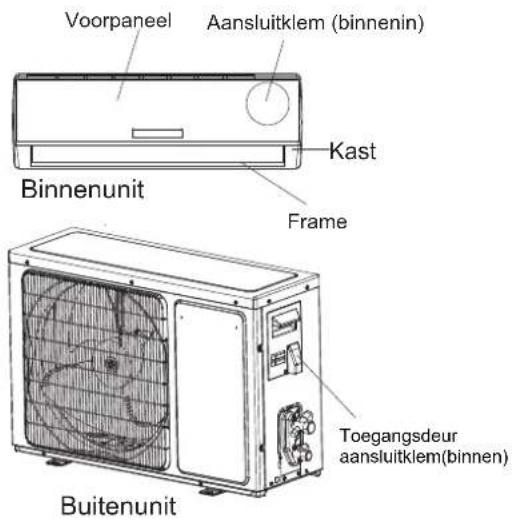

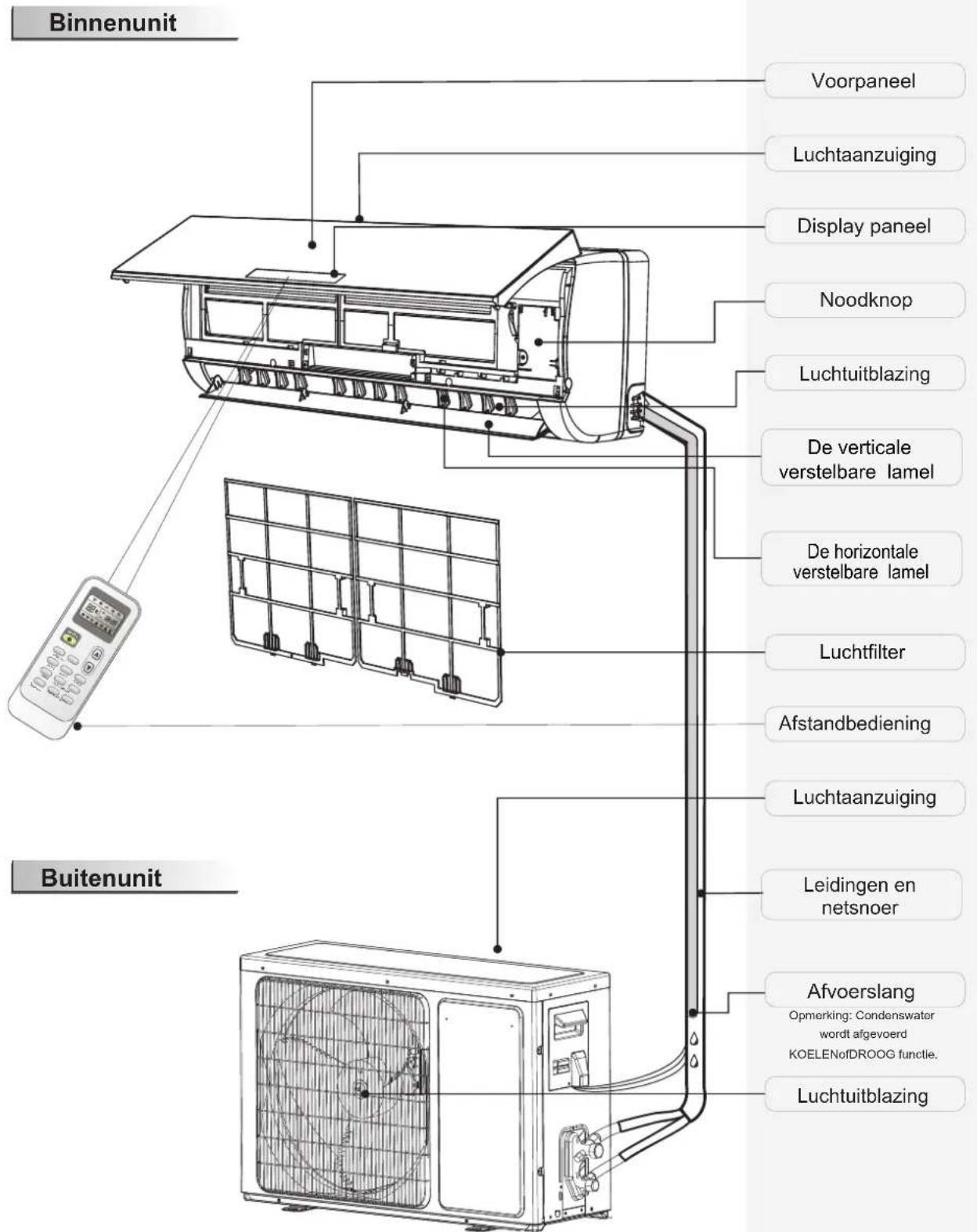

Aanduiding van de onderdelen

De bovenstaande afbeelding is een vereenvoudigde weergave van de unit; het kan waarom zich dat.Deietovereenkomt met de unit die u aangeschaft heeft.

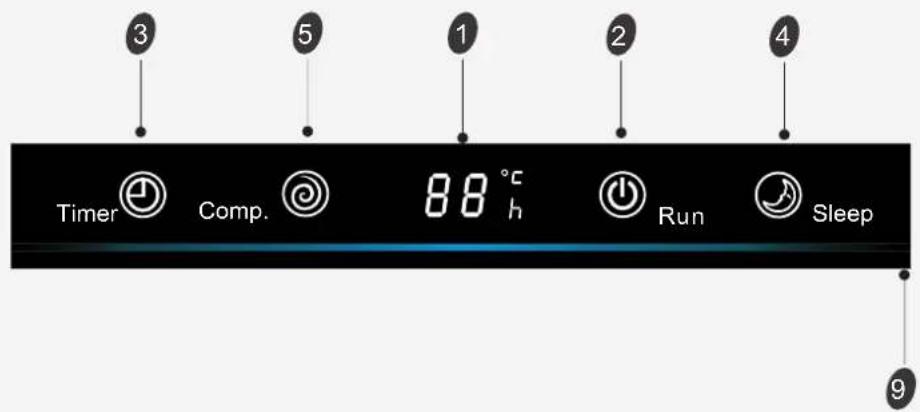

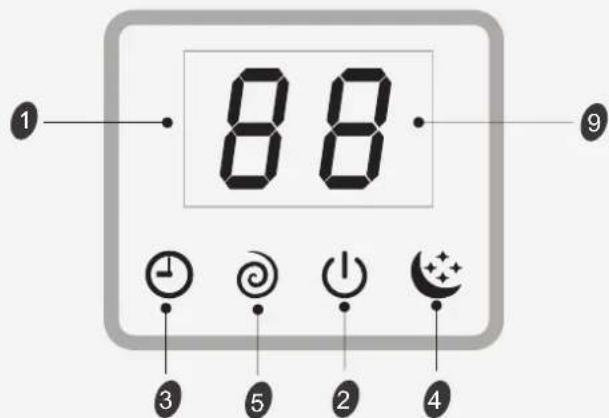

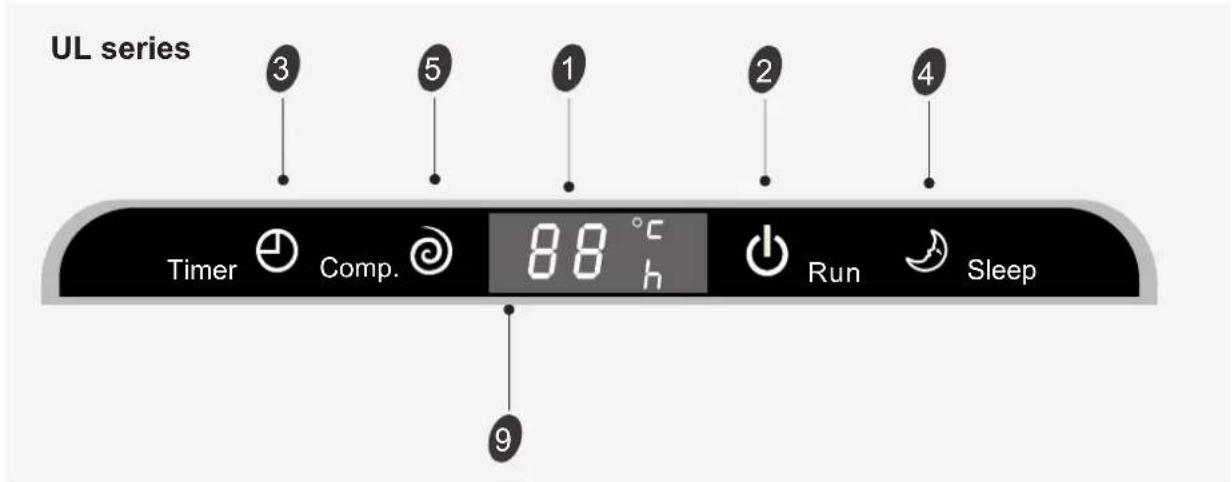

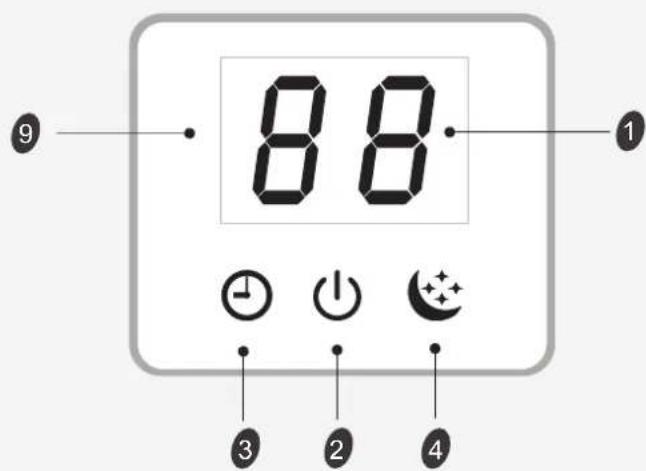

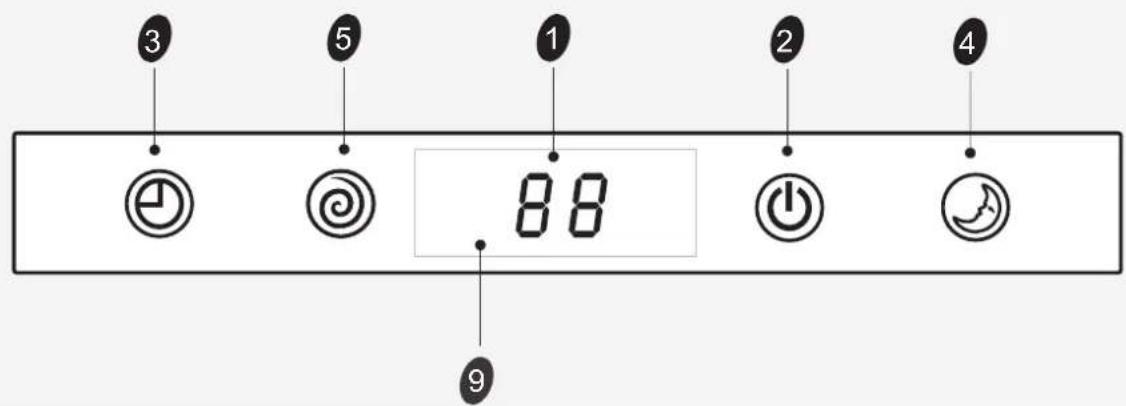

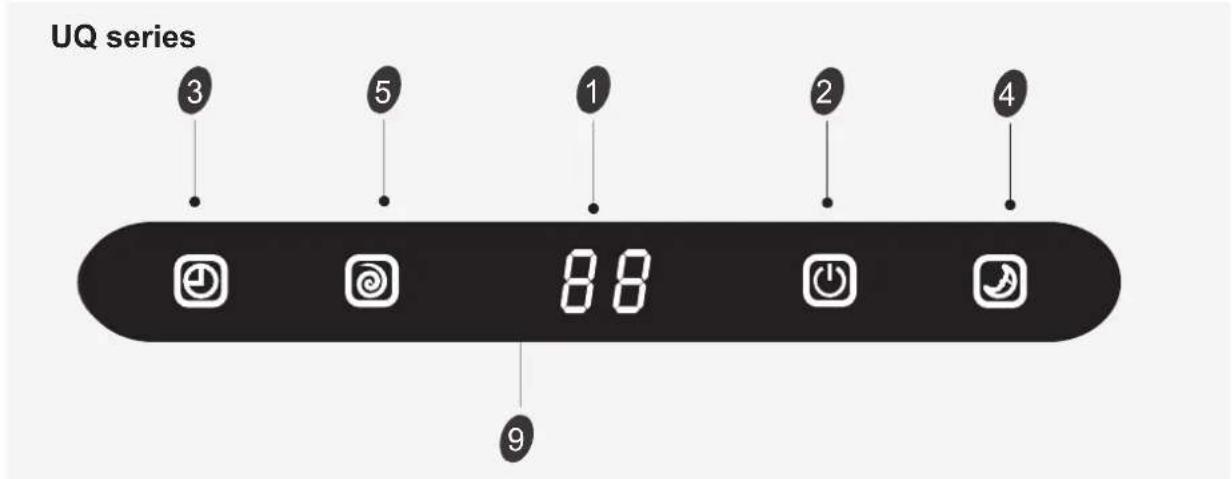

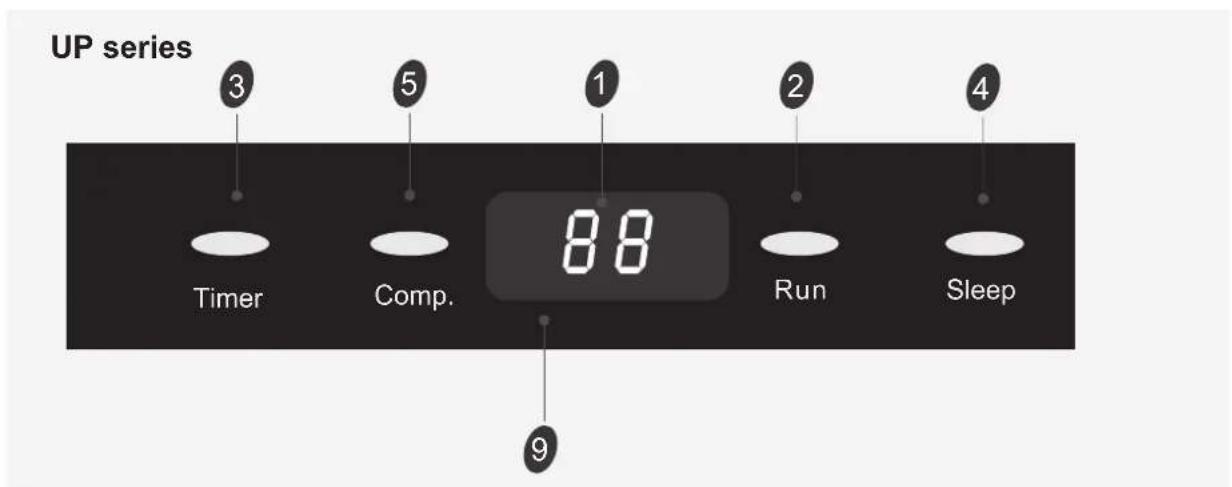

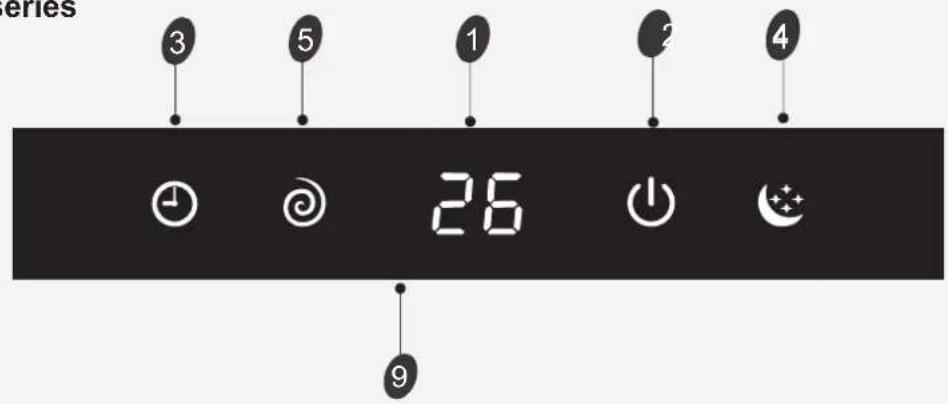

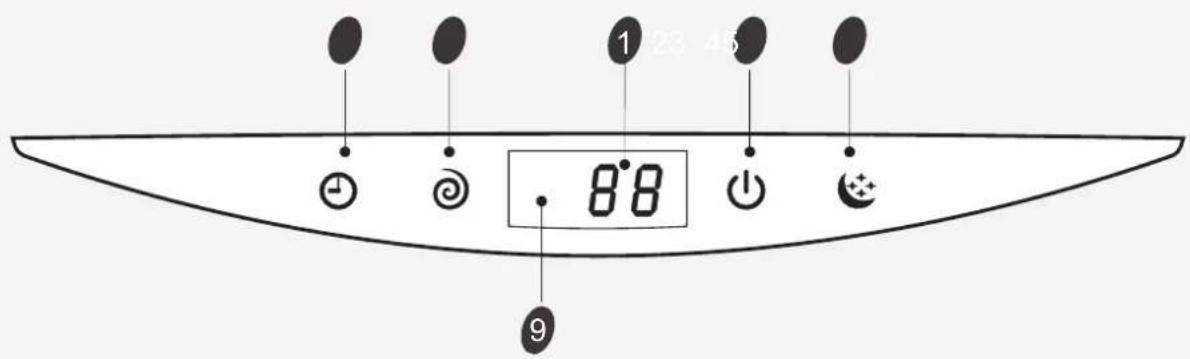

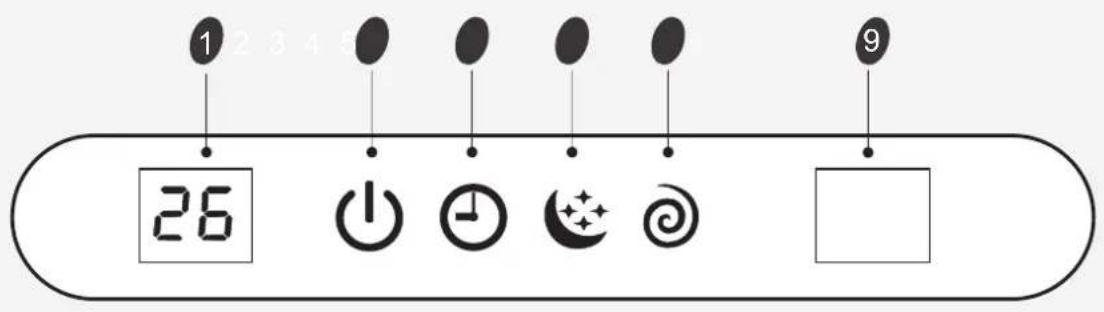

Inleiding Weergave-opties

Temperatuur aanduiding 1

Weergave set temperatuur.

Het toont FC na 200 uren van gebruik als herinnering om de filter te reinigen.

Na het reinigen van het filter druk op de filter reset-knop op de binnenunitchter het voorpaneel om de display

te resetten.(optioneel)

Werkings aanduiding

Dit brandt als de AC in werkung is.

Het knippertijdens het ontdooien

Timer indicator 3

Het brandtijdens ingestelde lijd.

4

Het brandt in de slapstand.

Indicatielample Compressor 5

Het brandt als de compressor draait.

Super indicator 6

De vorm en plaats van de schakelaars en indicatielampjes kan varieren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-opties

VT series

SF/DG(Rechterzijde) series

SE series

De vorm en plaats van de schakelaars en indicatielampjes kan varieren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-opties

De vorm en plaats van de schakelaars en indicatielampjes kan varieren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-opties

NS/DE series

NT series

De vorm en plaats van de schakelaars en indicatielampjes kan varieren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-opties

VM series

De vorm en plaats van de schakelaars en indicatielampjes kan varieren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-opties

VC series

SA/TD/TG/DB/DC series

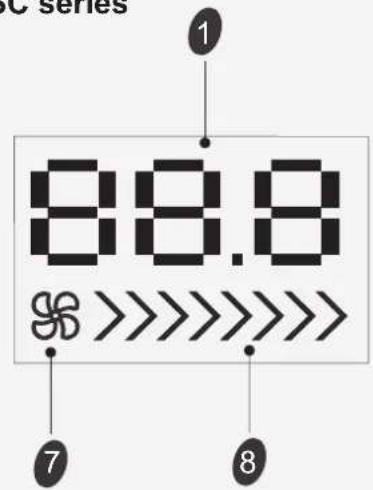

SC series

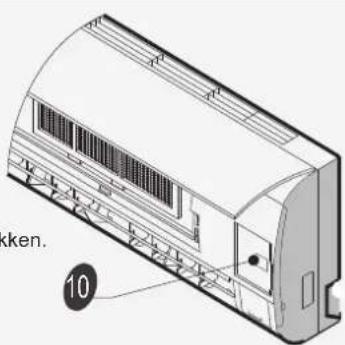

Noodknop

ON/OFF Om de AC te lately functioneren of te stoppen door op deze knop te drukken.

De vorm en plaats van de schakelaars en indicatielampjes kan variieren bij de verschillende modellen, maar hun functie is hetzelfde.

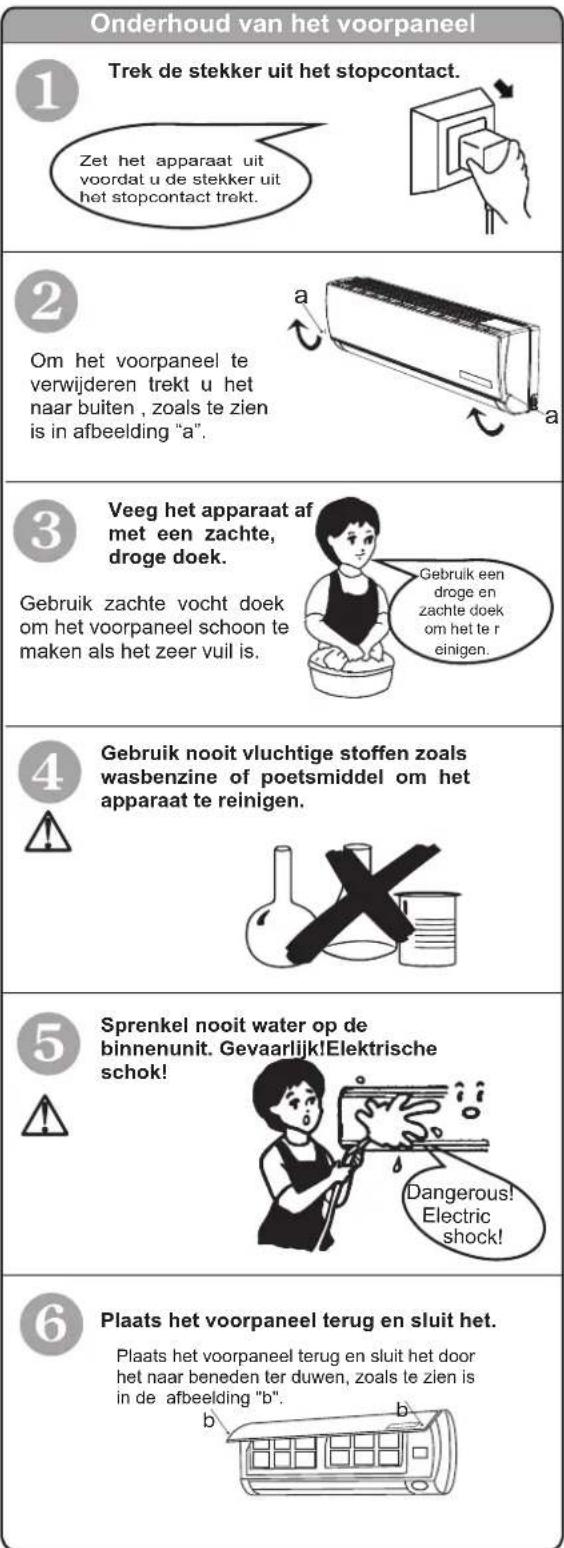

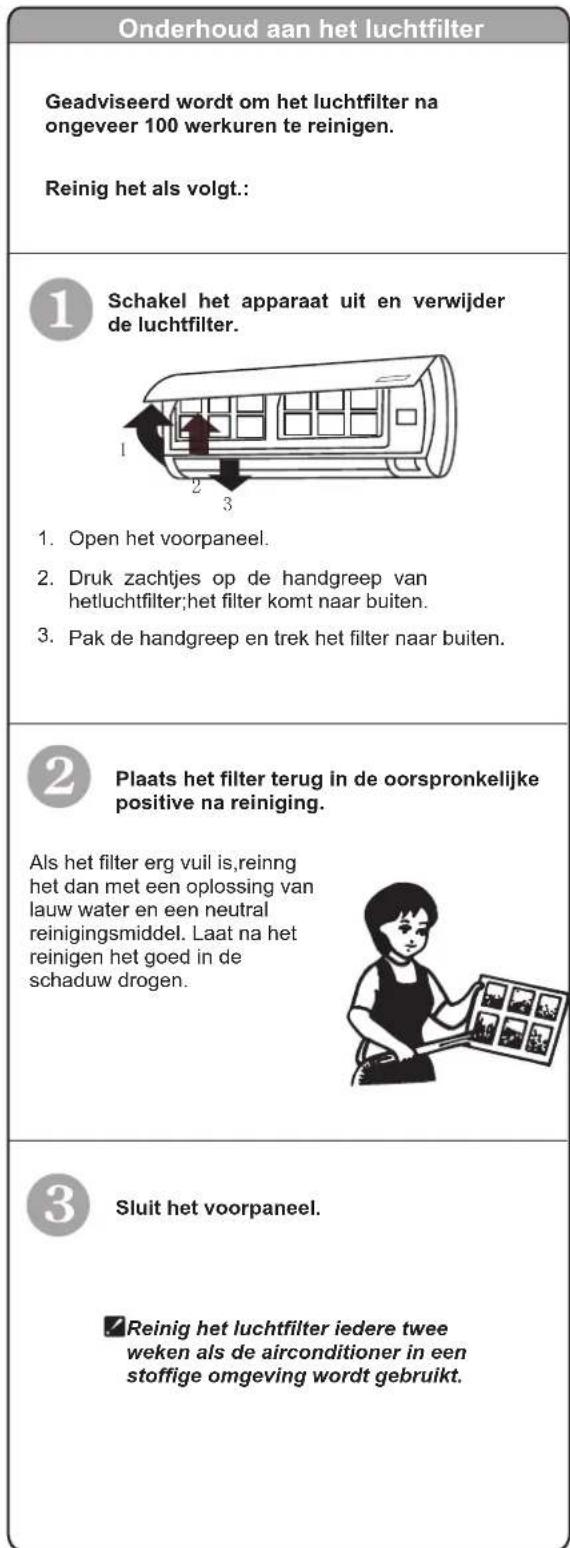

Onderhoud

Functioneringsconditie

De beveiligingsapparaatkanin de volgende gevallen losschieten en het apparaat stoppen.

VERWAR MEN	Temperatuur van de buitenlucht is hoger dan 24 C
	Temperatuur van de buitenlucht is lager dan-10 C
	Kamertemperatuur is hoger dan 27 C
KOELEN	Temperatuur van de buitenlucht is hoger dan *43 C
	Kamertemperatuur is lager dan 21 C
DROGEN	Kamertemperatuur is lager dan 18 C

*Bij modellen voor tropisch (T3) klimaat, is het temperatuurpunt 55 Cinplaats van 43 C.

De temperatuur van sommige producten is toegestaan buiten het bereik. In specifieke situatie, raadpleeg dan de handelaar.

Als de airconditioner in de KOELENof DROOG modus werk met deOUR en/of raam geopenden de relativeve vochtigheid isager dan 80% , dan druppelt er dauw hierben eui de luchtuitgang.

Geluidshinder

• Installeer de airconditioner op een planta die het gewicht van het apparatus kan houden, zDat het rustiger kan werkken.
• Installee de buitenunit op een planta waar de uitgeblazen lucht en het geluid van het apparaat in werkig geen hinder voor uw buren gezven.
• Plaats geen obstakels voor de luchtuitgang van de buitenunit, waar deze de werkig van de airconditioner konnen beinvoelden en het geluidsniveau konnen verhogen.

Functies van de beveiligingsinrichtingen

De beveiligingsinrichting treedt in de volgende gevalen in werkig:

• Als u de unit opnieuw probeert te starten direct nadat unde is gestopt of nadat u de modus hebt gewijzigd verwjl het apparaat in werkig was; u moet 3 minuten wachten.
• Als u het apparaat op de netvoeding heeft aangesloten en onmiddelijk aanzet, kan ere en vertraging van 20 seconden optreden voordat het apparaat begint te werken.

Als de werkung van het apparaat volledig gestopt is, drukt u op de ON/OFF-toest om het opnieuw te starten.De timer要去opnieuw ingesteld worden als deze geannuleerd is.

Functies van de VERWARMINGS-modus

Voorverwarming

Het duurt 2-5 Minutes om het verdampingstoestel voor te verwarmen aan het begin van de functie VERWARMEN, zatat er geen koude lucht uitgeblazen worden.

Ontdooien

In de modus VERWARMEN ontdooit het apparaat automatisch om de doelmatigheid te verhogen. Deze procedure duurt gewoonlijk 2-10 minutes. Tijdens het ontdooien stoppen de ventilatoren. Nadat het ontdooien voltood is, keert het apparaat automatisch terug maar VERWARMEN.

Opmerking: Verwarming is NIET beschikkaar bij airconditioners van het model ALLEEN koelen.

Problems oplossing

De volgende gevallen nicht aktijd een möglichk defect, controllerer deze voor het vragen voor onderhoud.

Probleem	Analyse
Apparaat werkt nicht	● Is het beveiligingsapparaat of de zekering gesprongenWacht gedurende3 minuten begin opnieuw.● Het bescherm apparaat kan voorkomen dat de unit functioneert● Zijn de batterijen van de afstandsbediening bijna leeg is de stekker uit het stopcontact getrokken
Geen koele of warme lucht	● Ishet luchtfilter vuil?● Zijn de openingsoor voor luchtaanzuiig ing en luchtuitgang verstopt?● Is de temperatuur goed ingesteld?● Staandeuren oframen open?
Apparaat werkt nicht onmiddelijk	● Als er sprake is van sterkeinterferentie (van overmatige staatische elektrische ontlading of voedingsspanning abnormaliteit)Ontkoppel de voedingsspanning en sluitdezena 2-3 secondweeraan."
Werktniet direct	● Als u de bedieningsmodus verandert, kan ere en vertraging optreden van 3 minutes.
Er is een eigenaardige geur	● Deze geur kan afkomstig+zijn van een andere bron zoals meubels, cigaretten of andere voorwerpen etc, welche worden aangezogen door het apparaaten wordenuitgeblazen met de lucht.
Er is een geluid van stromend water te horen	● Veroorzaakt door de stroming van het koelmiddel in de airconditioner.Geenredentotbezorgdheid.● Geluid van ontdooven in de verwarmen modus.
Er kan een knars-geluid gehoor worden	● Dit wordt veroorzaakt door uitzetting of inkrimping van het Voorpaneel door temperatuersverandering.
Er komt damp uit de uitgang	● Mist verschijntwonneer de lucht in de kamerzeerkoudwordt.Ditkomt door dekoeelucht die wordt afgevoerd vanuutdebinnenunitijdens de KOELEN of DROGEN Modus.
De draaiende indicator knippert constant en de binnen ventilator stoot	● De unit schakelt over van de verwarmings mode maar ontdooven. De indicatorlicht op en keert terug maar de verwarmings modus.

Kiezen van de Besteplaats voor installmentie

Plaats voor het installereren van de binnenunit

• Kies een plaat'saar geen obstakels zijn bij de luchtuitgang, en de luchtgemakkelijk in iedere hoek geblazen kan worden.
  Kies een plaat waar gemakkelijk leidingen aangelegd en gaten in dewand gemaakt hunnen worden.
  Houd u aan de vereiste afstand van het plafond en de wand volgens hetbedradingsdiagram.
• Het luchtfilter moet gemakkelijk verwijderd können worden.
  Houd de unit en de afstandsbediening tenminste 1 m van de television,radio enz. vandaan.
  Zover möglichweghouden vanfluorescentielampen.
• Plaats geen voorwerpen nabij de luchtaanzuiigingsopening die deze zoudenkunnen blokkeren.
• Installeren op eenmuur die sterkgenoeg is om het gewicht van de unit tedragen.
  Op eenplaatsinstalleren die het geluid en trillingen van de werkinqnietzallatendoentoennen.
• Wegtehonden van direct zonlicht en warmtebronnen. Plaatsgeenbrandbarematerialen of verbrandingsproductenapparaten op de bovenzijdevan de eenheid.

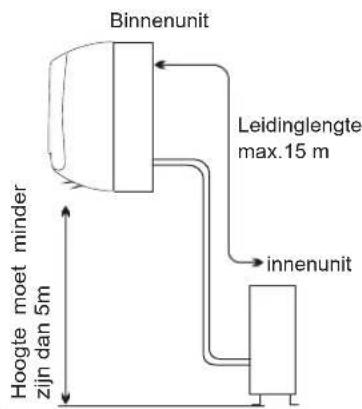

Plaats voor het installereren van de buitenunit

• Installeer de buitenunit op een handige en goed geventileerde plaats; installer het apparaat Niet waar vloeibaar gas zou+kennen lekken.
• Houd u aan de vereiste afstand van de wand.

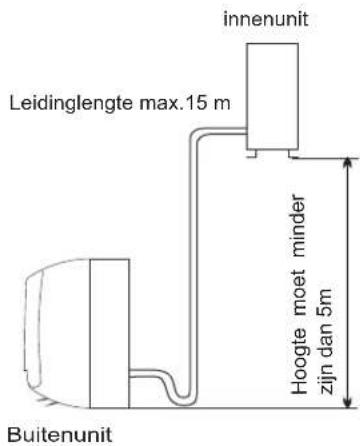

• De leiding mag maximaal 15 meter lang zich. Als deze langer is dan 5 meter, dan is er een extra hoeveelheid koelvloeistof van 20 gram per meter nodig. Het hoogteverschil:tussen de binnen- en buitenunit mag maximaal 5 meter zich.
• Als de buitenunit zich op een hogere plaatsvembvdt dan de indoorunit, is een elleboogstuk in de leiding voordat de leiding maar binnen loopt noodzakelijk.
• Installee de buitenunit Niet op een vuile of vette plaats, bij een uitgang van vulkanisatiegas of bij een zeer zout strand.
• Vermijd het apparaat te installereren aan de kant van de weg, waar het bevuild zou hunnen worden met modderwater.
• Installee de unit op een vast draagvlak waar het geluid van het apparaat in werkking Niet versterkt worden.
• Installee de unit op een plaat waar de luchtuitgang Niet geblokkeerd worden
• Vermijndinstallatie in direct zonlicht,ineen gangpadofzijuigang,ofin de buurt vanwarmtebronnenenventilatoren. Weg te honden van brandbare materialen, ditke olie en natte of ongelijkmatige plaatsen.

Model	Volume van geladen koelvloeistof in unit voor max. leidinglengte	Maximale leidinglengte (m)	Maximaal hoogteverschil H (m)	Vereiste hoeveelheid extra koelvloeistof (g/m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Als de hoogte en lenghte van de leidingen buiten het bereik van de table liggen, raadpleeg dan de handelaar.

Installatie van de binnenunit

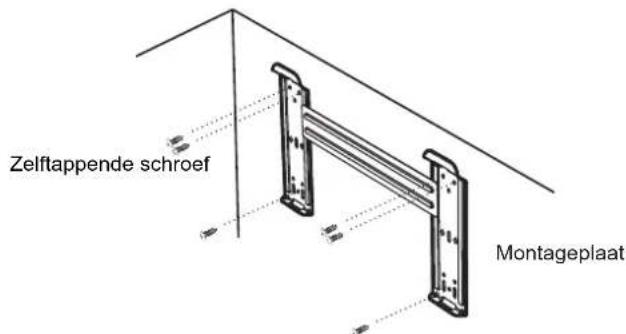

1. Installeren van de montageplaat

Kies en plaats om de montageplaat te installeren in overeenstemming met de plaats van de binnenunit en de richting van de leidingen.
Stel de montageplaat perfect horizontal aaf met behulp van een waterpas of loodlijn.
Boor gaten van 32 mm diep in de wand om deplaat te bevestigen.
- Steek de plastic pluggen in de gaten en bevestig de montageplaat met tapschroeven.
- Controller of de montageplaat goed bevestigd is. Boor verwolgens een gat voor de leiding.

Opmerking: De vorm van uw montageplaat kan afwijken van die op de afbeelding, maar de installmentmethode is gelijk.
Opmerking: Zoalsaangegeven in debovenstaande figuur,dezes gatenafgestemd op de zelftapendeschroef opde montageplaat,要去en worden gebruikt omde montageplaatvast te maken, de andereen zich voorbereid.

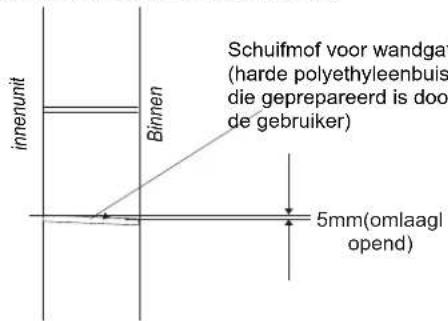

2. Een gat boren voor de leiding

• Bepaal de positie van het gat voor de leiding in overeenstemming met deplaats van de montageplaat.
  Boor een gat in de wand. Het gat moetlicht maar beneden lopen maar buiten.
• Installeer een schuifmof in het gat in de wand om deze netjes em schoon te houden.

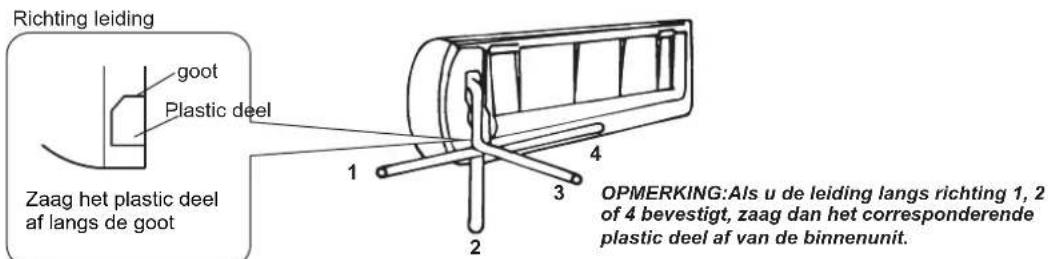

• Bevestig de leidingen (leidingen voor vloeistof en gas) en de kabels door het gat in de wand vanaf de buitenkant, of bevestig deze vanaf de binnenkant nadat u de binnenleidingen en kabelaansluitingen tot stand hebelt gebracht, zodat de buitenunit erop
  aangesloten kan worden. Bepaal of het plastic gedeelte afgezaagd moet worden, in overeenstemming met de richting van de leidingen (zie onder).

• Nadat u de leiding op de juiste manier hebt aangesloten, installeert u de afvoerslang. Sluit cervolgens de netsnsoeren aan. Verpak de leidingen,snoeren en afvoerslang samen in thermisch isolatiemateriaal.

• Warmte-isolatie van de verbindingsstukken van de leidingen: Omwikkel de verbindingsstukken van de leidingen met thermisch isolatiematerialien endek zaf metvinyltape.

Warmte-isolatie

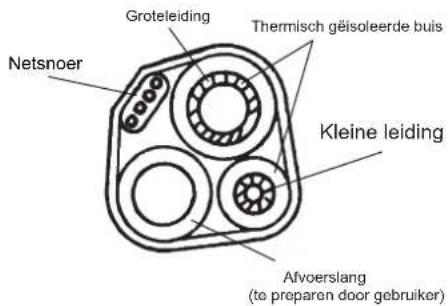

• Warmte-isolatie van de leidingen:

a. Plaats de afvoerslang onder de leiding. b. Isolatiematerialiaal: polyethyleenschuim van meer dan 6 mm dik. OPMERKING: De afvoerslang要去 gepareererd worden door de gebruiker.
- Draai de afvoerleiding nicht, maarhaar Niet uittsteken of rondzwaaien, em dompel het uiteinde Niet onder in water.
- Als er een verlangde afvoerslang wordt aangesloten op het afvoerleiding, zorg er dan voor dat deze thermisch geisoleerd is wonneer u deze maar de binnenunit leidt.
- Als de leiding maar rechts gericht is,要去en de leiding, het netsnoer en de afvoerleiding thermisch geisoleerd worden en aan dechterkant van de unit bevestigd worden met een leidingklem.

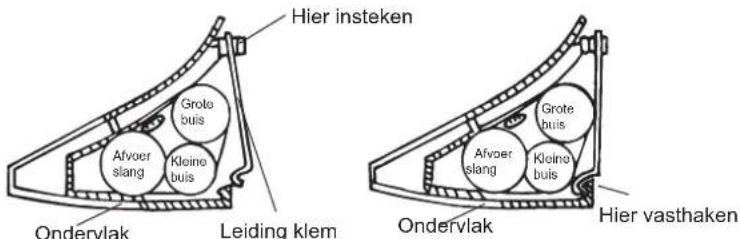

A. Sluit de leidingklem aan op de sluiting.

B. Druk om de leidingklem te haken op het ondervlak.

Leidingaansluiting:

a. Sluit de ledingen van de binnenunit aan met behulp van twee moersleutels. Let special op de toegestane torsie zoals hieronder weergegeven wordt,om te voorkomen dat de ledingen, aansluitingen en moeren verrormd em beschadigd worden.
b. Draai ze eerst met de hand vast, en gebruik cervolgens de moersleutels.

Model	Afmeting leiding	Torsie	Moerbreds te	Min.thickness
7,8,9,10,12,14,18K	Vloeistofzijde (φ6mm of 1/4 inch)	15~20N·m	17mm	0.5mm
18K*,21,22,24,25,30K	Vloeistofzijde (φ9.53mm of 3/8 inch)	30~35N·m	22mm	0.6mm
7,8,9,10,12K	Gaszijde(φ9.53mm of 3/8 inch)	30~35N·m	22mm	0.6mm
12K*,14K,18K	Gaszijde(φ12mm of 1/2 inch)	50~55N·m	24mm	0.6mm
18K*,21,22,24,25,30K	Gaszijde(φ16mm of 5/8 inch)	60~65N·m	27mm	0.6mm

Voor de unit van18K,24K,30K,36K* is groter dan de unit 18K,24K,30K,36K.

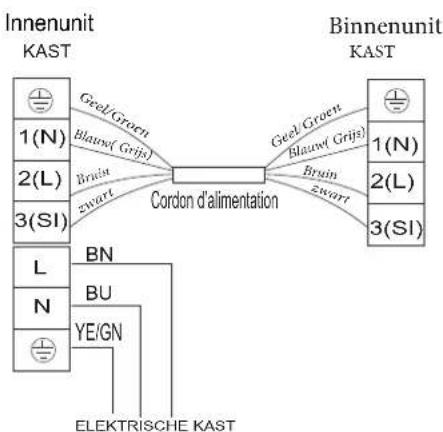

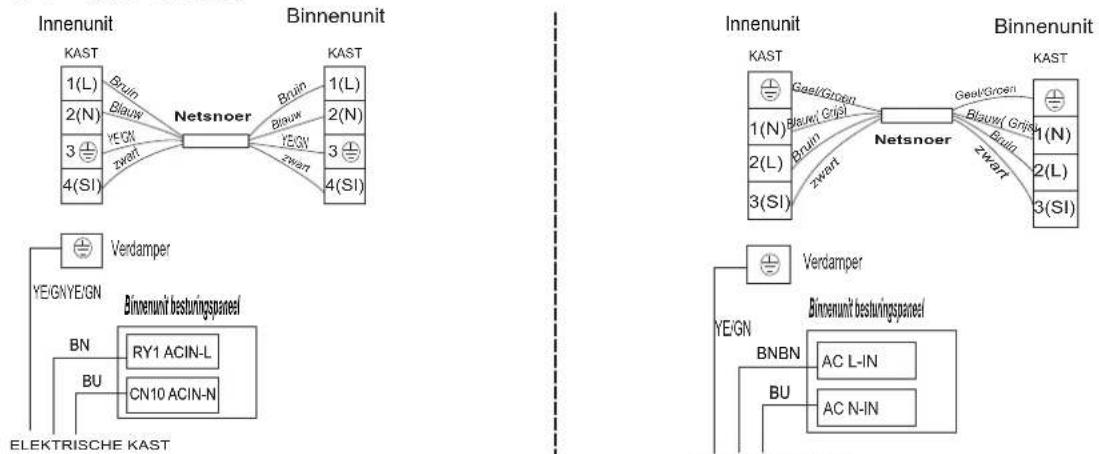

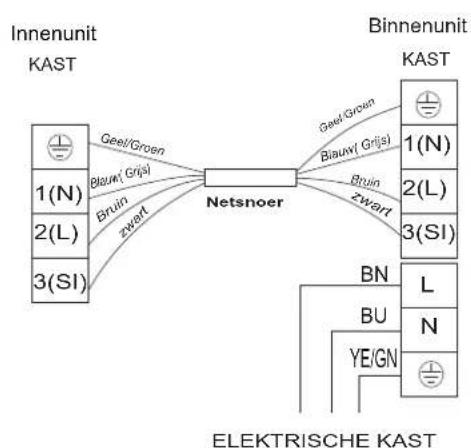

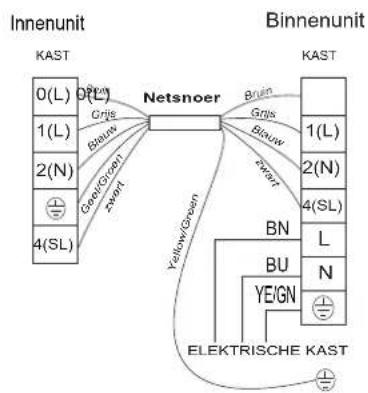

4. De kabel aansluiten

- Binnenunit

Sluit het netsnoor op de binnenunit aan door de drader een voore en op de aansluitklemmen op het schakelbord aan te sluiten inovereenstemming met de aansluiting van de buitenunit.

Opmerking: Voor sommige modellen is het nodig om de aansluitingen met de aansluitklem van de binnenunit uit te voeren要去kst verwijderd worden.

Buitenunit

1). Verwijder de toegangsdeur van de buitenunit door de schroef los te draaien.Sluit de draden een voor een als volgt aan op de aansluitklemmen op het schakelbord.
2). Bevestig het netsnoer op het schakelbord met een kabelklem. 3). Plaats de toegangsdeur terug in de oorspronkelijke positie em draai de schroef vast.
4) Gebruik een erkende stroomonderbreker voor het model 24 Kussen de stroombron en de unit. Er要去en stroomverbreker aangebracht worden die alle voedingslijnen adequaat kan afluien.

De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op de externe weergave van een standard model. Dientengevolge kan de vorm verschillen van die van de airconditioner die u hebelt geseleerd.

WAARSCHUWING:

1. Gebruik een afzonderlijk stroomcircuit specifiek voorde airconditioner. Voor de bedrangsmethode wordtverwezen maar het schakelingsdiagram op debinnenkant van de toegangsdeur.
2. Controller of de dike van de kabel overeenkomt metde specificatie van de stroombron.Zie de tabel met kabelspecificaties hieronder)
3. Controller de draden en zorg ervoor dat deze allemaalstevig vastzitten nadat u de kabel hebt aangesloten.
4. Zorg ervoor dat u een aardlekschakelaar installeertin een natte of vochtige omgeving.

Kabelspecifications

Capaciteit (Btu/h)	Netvoedingskabel		Netsnoer
	Type	Normale doorsnede	Type	Normale doorsnede
7K~12K		1.0/1.5mm²X3	H07RN-FH	07RN-5mm²X5
7K*~12K*	H05VV-F	H07Rm²X3		1.0/1.5mm²X4
14K~18K	H07RN-F	H07Rm²X3		1.5mm²X5
14K*~18K* H05VV-F		1.5/2.5mm²X3	H07RN-F	1.5mm²X4
21K~30K	H07RN-F	2.5mm²X3	H07RN-F	0.75mm²X4
	H07RN-F	2.5mm²X3	H07RN-F	2.5mm²X5
21K*~30K*		2.5mm²X3	H07RN-FH	052/5mm²X4

OPMERKING:K* betekent dat de voeding van dit model uit de binnenunit komt.

Aandacht:

De stekker moet toegankelijkRCT, ook na de installmentatie van het apparaat in het geval er behoefte is om deze los te koppelen.Indien dit Niet mogelijk is, sluit u het apparaat aan op een tweepolige schakelpunt met contact scheiding van ten minste 3mm^2 geplaatst op een toegankelijkke plaats, zelfs na Installatie.

Zorg ervoor dat de kleur van de draden van de buitenunit en het nummer van de aansluitklem verzelfde zich als die van de binnenunit.

- 7K^ 12K^ Model

- 14K^ 30K^ Model

- 7K~30K Model

Voor * modellen is de voeding aangesloten vanuit de binnenunit met een stroomonderbreker. Het diagram is enige referentie, en de werkelijkke terminal prevaleren.

Installatie van de buitenunit

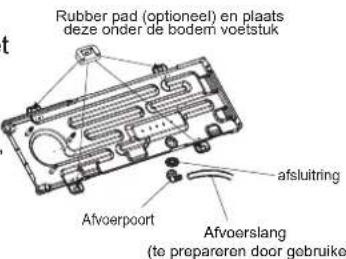

1. Installeren van de afvoerpoort en de afvoerslang (alleen voor model met verwarmingspomp)

Het condenswater wordt afgevoerd vanuit de buitenunit wonneer de unit in de verwarmingsmode werk. Om uw buren Niet te hinderen em het milieu te beschemen, dient u een afvoerpoort en een afvoerslang te installereren om het condenswater af te voeren. Gewoon de afvoerslang en de rubberen ring installereren aan het chassisvande buitenunit, sluitdan eenafvoerslangaan op deuitgang zoalsdeafbeelding rechtslaat zien

1. Installeren en bevestigen van de buitenunit

Bevestig de unit met bouteen en moeren stevig op een vlokke en sterke vloer. Als de unit aan de muur of op het dak wordt geinstalleerd, zorg er dan voor dat u de steun goed bevestigt om te voorkomen dat de unit gaat schudden bij hevige trillingen of harde wind.

1. Leidingaansluiting van de buitenunit

2. Verwijder de dappen van de 2-wegs-en 3-wegsklep.

3. Sluit de leidingen apart op de 2-wegs-en 3-wegskleppen aan, in overeenstemming met de vereiste torsie.

4. Kabelaansluiting van de buitenunit (zie vorige pagina)

Luchtzuivering

Vochtige lucht in de koelcclus kan een storing in de compressor veroorzaken. Nadat u de binnen- en buitenunit geinstalleerd heeft, dient u lucht en vocht uit de koelcclus te verwijderen met behulp van een vacuumpomp, zoals hieronder weergegeven is.

Opmerking: In verband met de in het systeme heersende hoge druk en ter bescherming van het milieu, dient u ervoor te zorgen dat u de koelvloeistof Nietrechtstreeks in de lucht LASTVRIKOMEN.

Zuiveren van de luchtbuizen:

(1) Draai de dappen van de 2- en 3-wegskleppen los en verwijder ze.
(2) Draai de dop van de serviceklep los en verwijder.Deze.
(3) Sluit de flexibele slang van de vacuumpomp aan op de serviceklep.
(4) Start de vacuumbpomp en laat deze 10-15 minuten draaien, totdat de pomp een absolutut vacuum van 10mmHg bereikt.
(5) Sluit verwijl de vacuumpomp nog draait de lage-drukknop op het spruitstuk van de vacuumpomp. Stop de vacuumpomp vervolgens.
(6) Open de 2-wegsklep 14 slag, en sluit deze weeer na 10 seconden. Controller de sluitendheid van alle verbindingen

met behulp van vloeibare zeep of een elektronische lekdetector.

(7) Draai de 2 en 3-weg kleppenstuurpen,omde kleppenvolledige sluiten. Ontkoppel de flexibelevacuumpomp slang.
(8) Plaats de doppen van alle kleppen谈起 en draai ze stevig vast.

Hisense

CONSIGNES D'UTILISATION ET D'INSTALLATION
