Producttype	Mobiele monoblock airconditioner
Merk	Hisense
Model	APC12
Koelmiddel	R32 (brandbaar)
Maximale koelmiddelvulling	2,5 kg
Voeding	220-240 V ~ 50 Hz
Elektrische beveiliging	Zekering of stroomonderbreker 20 A
Stopcontact	Geaard stopcontact met 3 polen
Werkingsmodi	Koeling, ontvochtiging, alleen ventilatie, verwarming (afhankelijk van model)
Ventilatorsnelheden	Auto, Hoog, Medium, Laag
Temperatuurbereik in koelmodus	16 °C – 30 °C
Temperatuurbereik in verwarmingsmodus	16 °C – 30 °C
Speciale functies	Slaap, Slim (vage logica), I Feel, Super (snelle koeling/verwarming), Zwaai, 24-uurs timer, Ionisator (optioneel)
Afstandsbediening	Met LCD-scherm, LR03 (AAA) batterijen 2×1,5 V, bereik 7 m
Lengte flexibele afvoerslang	60 cm – 163 cm (verstelbaar)
Schuifset voor raam	Voor verticaal of horizontaal raam
Minimaal volume van de ruimte	10 m³
Minimale veiligheidsafstand tot brandbare oppervlakken	5 m
Onderhoud van het filter	Regelmatig reinigen met stofzuiger of zeepwater (niet in vaatwasser)
Waterafvoer	Manueel te legen condensbak (foutcode E5 indien vol)
Opslag na gebruik	Afvoeren, 12 uur laten ventileren, filter en buitenkant reinigen, batterijen uit afstandsbediening verwijderen
Gewicht (schatting)	Ongeveer 28 kg
Afmetingen (schatting)	Ongeveer 45 × 35 × 70 cm (L × D × H)

Veelgestelde vragen - APC12 HISENSE

Welk type koelmiddel gebruikt de Hisense APC12?

De Hisense APC12 gebruikt koelmiddel R32, dat brandbaar is. Gelieve de specifieke veiligheidsinstructies in de handleiding op te volgen.

Kan ik een verlengsnoer gebruiken?

Nee, het is ten strengste verboden om een verlengsnoer of adapter te gebruiken. Sluit de airconditioner altijd rechtstreeks aan op een geaard stopcontact met 3 polen.

Hoe leeg ik de condenswaterbak?

Koppel het apparaat los, verplaats het langzaam naar een afvoerpunt. Verwijder de afdekking van de hoofdafvoerdop, sluit een slang aan en laat het water wegstromen. Als de code E5 wordt weergegeven, is de bak vol.

De airconditioner koelt niet voldoende, wat te doen?

Controleer of het luchtfilter schoon is, of de luchtuitlaat niet geblokkeerd is, en of de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg er ook voor dat deuren en ramen gesloten zijn.

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit en haal de stekker eruit. Open de filterafdekking aan de achterkant, verwijder het filter. Reinig het met een stofzuiger of met lauw zeepwater, droog het volledig voordat u het terugplaatst. Niet in de vaatwasser doen.

Wat is de betekenis van foutcode E5?

De code E5 geeft aan dat de condenswateropvangbak vol is. U moet het water handmatig afvoeren om het apparaat weer te laten werken.

Is de slaapmodus beschikbaar in ventilatiemodus?

Nee, de Slaapmodus is alleen beschikbaar in de modi Koeling, Verwarming en Ontvochtiging. Het kan niet worden geactiveerd in de modus Alleen Ventilatie of Slim.

Kan ik de airconditioner in een kleine ruimte installeren?

Ja, maar de ruimte moet een minimaal volume hebben van 10 m³. Houd ook een afstand van minstens 60 cm aan tussen de luchtuitlaat en eventuele obstakels.

Hoe gebruik ik de snelle verwarmingsfunctie (Super)?

Druk op de SUPER-knop op de afstandsbediening. Het apparaat stelt automatisch de ventilatorsnelheid in op Hoog en de temperatuur op 30 °C in verwarmingsmodus, of op 16 °C in koelmodus.

Wat te doen als de afstandsbediening niet meer werkt?

Controleer de batterijen (type LR03 AAA). Vervang ze als het display zwak is of na 6 maanden gebruik. Zorg ervoor dat de signaalontvanger op het apparaat niet geblokkeerd is en dat u zich binnen 7 m bevindt.

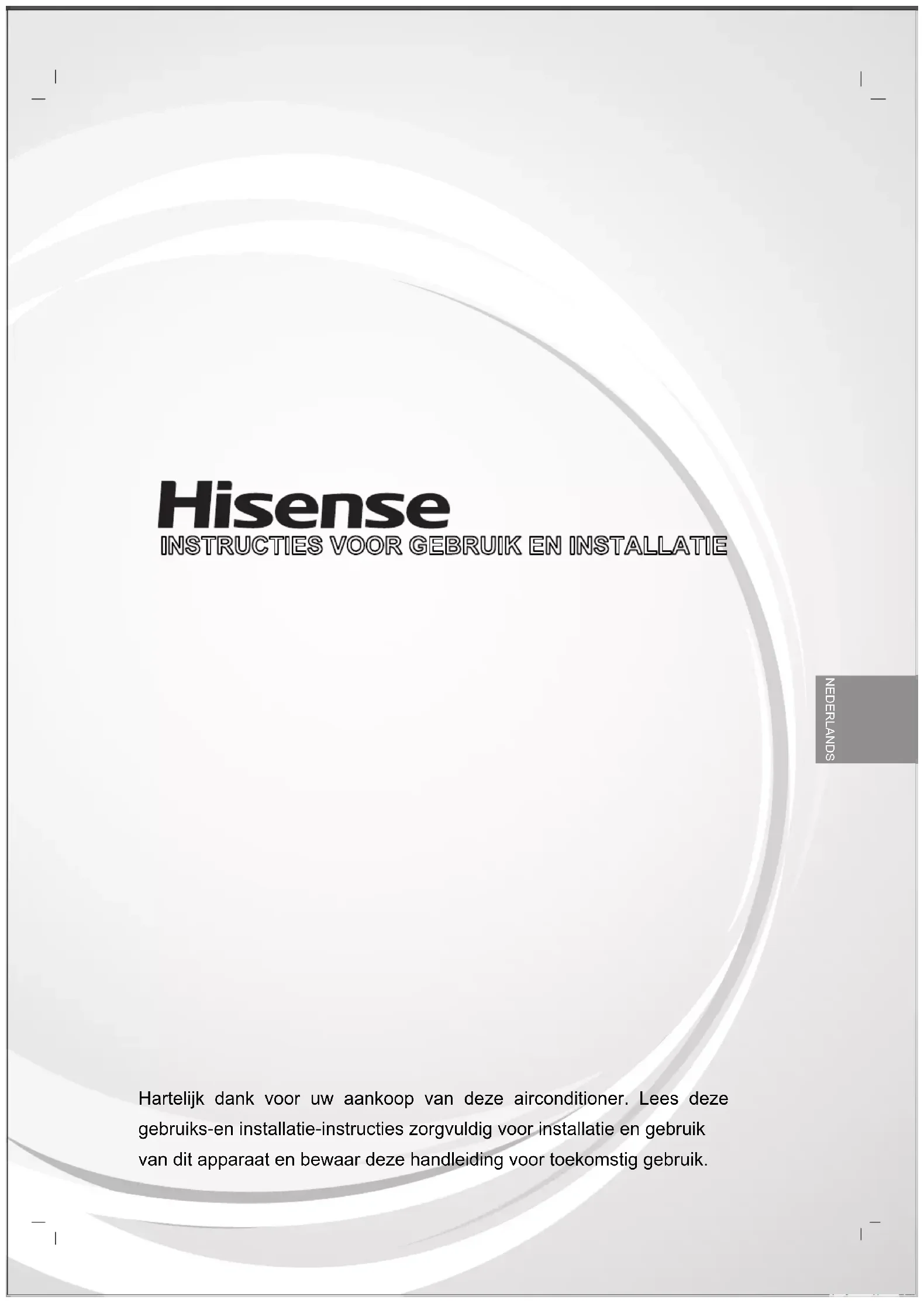

GEBRUIKSAANWIJZING APC12 HISENSE

Hartelijk dank voor uw aankoop van deze airconditioner. Lees deze gebruiks-en installatie-instructies zorgvuldig voor installatie en gebruik van dit apparaat en bewaar deze handleiding voor toekomstig gebruik.

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN....2

IDENTIFICATIE VAN DE COMPONENTEN....10

VEILIGHEID VAN DE AIRCONDITIONER....11

INSTALLATIEVEREISTEN....11

Gereedschappen en onderdelen....11

Plaatsingsvereisten....12

Elektriciteitsvereisten....12

Het uitpakken van de airconditioner.... 12

Installeren van de Wandairconditioner (op het raam) 14

Volledige installatie....15

Installeren van de Wandairconditioner (door de muur)...... 16

HET GEBRUIK VAN DE WANDAIRCONDITIONER......17

Het starten van uw Wandairconditioner....17

Het gebruik van de afstandsbediening....18

Normale Geluidens....22

ONDERHOUD VAN DE WANDAIRCONDITIONER....23

Aftappen van de airconditioner....23

Het reinigen van de buitenkant....23

Het reinigen van het luchtfilter....23

Opslaan na gebruik 23

Dit apparaat kan gebruikt worden door kinderen met een leeftijd vanaf 8 jaar mits onder toezicht of mits ze aanwijzingen ontvangen hebben over het veilig gebruik van het apparaat en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Als het netsnoer beschadigd is, moet worden vervangen door de fabrikant, zijn onderhoudsmonteur of een gelijkwaardig gekwalificeerd persoon om gevaarlijke situaties te voorkomen.

Het bereik van de externe statische druk is -0.2Pa to 0.2Pa.

Houd het toestel 5m of meer uit de buurt van brandbare oppervlakken.

Dit apparaat is gemaakt van gerecycled of herbruikbaar materiaal. Afdanken moet in overeenstemming met de plaatselijke voorschriften verwijderen afval worden uitgevoerd. Alvorens het aft e danken, zorg ervoor het netsnoer af te snijden, zodat het apparaat niet kan worden hergebruikt.

Voor meer gedetailleerde informatie over de behandeling en de recycling van dit product, contact opnemen met de plaatselijke autoriteiten die zich bezighouden met de gescheiden inzameling van afval of de winkel waar u het apparaat heeft gekocht.

AFDANKEN VAN HET APPARAAT

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2002/96/EC, Afgedankte elektrische en elektronische apparatuur (WEEE).

Dit merkteken geeft aan dat dit product niet mag worden weggegooid met ander huishoudelijk afval in de gehele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, recycle het op verantwoorde manier om zodoende het duurzame hergebruik van grondstoffen te bevorderen. Om uw gebruikte apparaat in te leveren, kunt u gebruik maken van de retour- en inzamelsystemen of neem contact op met de winkel waar het product is gekocht.

Zij kunnen dit product innemen voor milieuvriendelijke recycling.

Veiligheidsmaatregelen

Voorzorgsmaatregelen voor het gebruik van R32 koelmiddel

De basisinstallatie werkprocedures zijn hetzelfde als voor het conventionele koelmiddel (R22 of R410A). Echter, besteedt u aandacht aan de volgende punten:

LET OP

1. Transport van materiaal die ontvlambare koudemiddelen bevatten

Met inachtneming van de transportvoorschriften

1. Het markeren van de apparatuur met behulp van tekenen

Naleving van de plaatselijke voorschriften

1. Afvoeren van apparatuur met brandbare koudemiddelen

Naleving van de nationale voorschriften

1. Opslag van apparatuur/apparaten

De opslag van de apparatuur moet in overeenstemming zijn met de instructies van de fabrikant.

1. De opslag van verpakte (onverkochte) apparatuur

2. Beschermende verpakkingsmaterialen moet zodanig worden vervaardigd dat mechanische schade aan de apparatuur binnenin de verpakking niet zal leiden tot een lekkage van het koelmiddel.

3. Het maximum aantal apparaten dat mag samen worden zal door de plaatselijke voorschriften worden bepaald.

4. Informatie over het onderhoud

6-1 Controles van de omgeving

Voorafgaand van aanvang van de werkzaamheden op systemen die ontvlambare koelmiddelen bevatten, zijn veiligheidscontroles nodig om te waarborgen dat het risico van ontbranding geminimaliseerd wordt. Voor het repareren van het koelsysteem, zullen de volgende voorzorgsmaatregelen in acht worden genomen vóór het uitvoeren van werkzaamheden aan het systeem.

6-2 Werkprocedure

De werkzaamheden zullen onder een gecontroleerde procedure worden ondernomen teneinde het risico van ontvlambare gassen of damp te minimaliseren aanwezig tijdens het uivoeren van de werkzaamheden.

6-3 Algemene werkgebied

• Alle het onderhoudspersoneel en anderen die werkzaam zijn in de lokale omgeving worden geïnstrueerd over de aard van de uit te voeren werkzaamheden. Werkzaamheden in beperkte ruimten moet worden vermeden.
• Het gebied rondom de werkruimte moet worden afgezet. Waarborgen dat de omstandigheden in het gebied veilig zijn gemaakt door controle op ontvlambare materialen.

6-4 Het controleren op de aanwezigheid van koelmiddel

• Het gebied dient te worden gecontroleerd met een geschikte koelmiddel detector voorafgaand aan en tijdens de werkzaamheden, teneinde te waarborgen dat de monteur zich bewust is van potentieel ontvlambare omgevingen.
• Zorg ervoor dat detectie-apparatuur op lekkage wordt gebruikt geschikt is voor gebruik met brandbare koelmiddelen, d.w.z. niet-vonkend, afdoende afgedicht of intrinsiekveilig.

6-5 De aanwezigheid van een brandblusapparaat

- De eventuele hete werkzaamheden die worden uitgevoerd aan de koelapparatuur of eventuele bijbehorende delen, moeten geschikte brandbestrijdingsmiddelen ter beschikking staan.

LET OP

- Zorg dat een poederblusinstallatie of CO2 brandblusapparaat naast het bijvulgebied aanwezig is.

6-6 Geen ontbrandingsbronnen

- Geen enkele persoon die werkzaamheden met betrekking tot een koelsysteem verricht welke bestaat uit de blootstelling van pijpleidingen koelmiddel bevat of kan bevatten zal eventuele ontbrandingsbronnen op een zodanige manier gebruiken dat het kan leiden tot het risico van brand of explosie.

- Alle mogelijke ontbrandingsbronnen, met inbegrip van het roken van sigaretten, dienen op voldoende afstand van de installatieplaats, repareren, verwijderen en afvoeren plaatsvinden, gedurende welke ontvlambare koelmiddel eventueel kan worden vrijgegeven aan de omringende omgeving.

- Voorafgaand aan de werkzaamheden, moet de omgeving in de nabijheid van de apparatuur moet worden onderzocht, teneinde ervoor te zorgen dat er geen ontvlambaar gevaar of ontbranding risico's bestaan. De "Niet Roken" markeringen moeten worden weergegeven.

6-7 Geventileerde omgeving

6-8 Controles aan de koelapparatuur

• Zorg ervoor dat het gebied in de open lucht is of dat deze voldoende is geventileerd alvoren te beginnen met de werkzaamheden in het systeem of het uitvoeren van een heet werk.
• Een zekere mate van ventilatie blijven houden gedurende de periode dat de werkzaamheden worden uitgevoerd.
• De ventilatie moet elke vrijgegeven koelmiddel veilig verspreiden en bij voorkeur extern in de atmosfeer uitstoten.
• Wanneer elektrische componenten worden vervangen, moeten deze geschikt zijn voor het doel en naar de juiste specificaties.
• Op alle momenten moet het onderhoud van de fabrikant en onderhoudsvoorschriften worden nageleefd. In geval van twijfel de technische dienst van de fabricant om assistentie vragen.

• De volgende controles moeten worden toegepast op installaties met ontvlambaar koelmiddelen:

• De vulgrootte is in overeenstemming met de omvang van de kamer waarbinnen de koelvloeistof bevatten delen zijn geïnstalleerd;

• De ventilatie machines en stopcontacten functioneren naar behoren en zijn niet geblokkeerd;
• Wanneer een indirect koelcircuit wordt gebruikt, zal het secundaire circuit gecontroleerd worden op de aanwezigheid van koelmiddel;
• De markering op het materieel moeten te allen tijde zichtbaar en leesbaar blijven.
• De markeringen en borden die onleesbaar zijn moet gecorrigeerd worden;
• Koelbuizen of componenten worden in een positie geïnstalleerd waarin zij waarschijnlijk niet te worden blootgesteld aan eventuele stoffen die koelmiddel houdende componenten kunnen corroderen, tenzij de componenten vervaardigd warden van materialen die inherent bestendig zijn tegen corrosie of doeltreffend beschermd zijn tegen corrosie.

6-9 Controles van elektrische apparaten

• Reparatie en onderhoud van elektrische componenten omvat initiele veiligheidscontroles en component controleprocedures.
• Is er een fout bestaat die de veiligheid in gevaar zou kunnen brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat deze naar tevredenheid is afgehandeld.
• Als de fout niet onmiddellijk kan worden verholpen maar het noodzakelijk is dat het apparaat blijft functioneren, moet een afdoende tijdelijke oplossing worden gebruikt.

LET OP

• Dit dient aan de eigenaar van de apparatuur te worden gemeld zodat alle partijen wordt geadviseerd.
• Initiële veiligheidscontroles omvatten:
• Dat condensatoren worden ontladen: dit dient op een veilige manier worden uitgevoerd, teneinde de mogelijkheid van vonken te vermijden;
• Dat er geen aangesloten elektrische componenten zijn en bedrading blootgesteld tijdens het opladen, herstel of spoelen van het systeem;
• Dat er continuïteit van de aarde hechting bestaat.

7. Reparaties aan afgedichte componenten

• Tijdens reparatiewerkzaamheden aan afgedichte componenten, moeten alle elektrische voeding van de te repararen apparatuur worden losgekoppeld voorafgaand aan de verwijdering van de afgedichte deksels, enz.
• Wanneer het absoluut noodzakelijk is om een elektrische voeding te hebben aan apparatuur tijdens de onderhoudswerkzaamheden, moet er een permanent operationele vorm van blijvende lekdetectie op het meest kritieke punt worden gebruikt, die waarschuwt voor een potentieel gevaarlijke situatie.
• Bijzondere aandacht moet worden besteed aan het volgende, teneinde te waarborgen bij werkenzaamheden aan elektrische onderdelen, dat de behuizing niet op zodanig wijze is veranderd zodat het veiligheidsniveau wordt beïnvloed.
• Dit omvat schade aan kabels, overmatig aantal aansluitingen, aansluitpunten niet gemaakt volgens de originele specificaties, schade aan afdichtingen, onjuiste montage van wartels, enz. Let erop dat apparaten veilig gemonteerd zijn.
• Let erop dat de afdichtingen of afdichtingsmaterialen niet gedegradeerd zijn zodanig dat ze het voorkomen van het binnendringen van ontvlambare atmosferen niet langer dienen.
• De reserveonderdelen moeten in overeenstemming zijn met de specificaties van de fabrikant. OPMERKING:
  Het gebruik van siliconedichtingsproduct kan de werkzaamheid van enkele typen van lekkage-detectieapparatuur belemmeren.
  Intrinsiekveilige componenten hoeven niet voorafgaand van werkzaamheden aan deze worden geïsoleerd.

8. De reparatie aan intrinsiekveilige componenten

• Geen permanente inductieve of condensator belastingen op het circuit toepassen zonder te garanderen dat dit niet hoger zal zijn dan de toelaatbare spanning en stroom toegestaan voor de ingebruik zijnde apparatuur.
• Intrinsiekveilige componenten zijn de enige die kunnen worden bewerkt terwijl aangesloten te zijn in de nabijheid van ontvlambare atmosfeer.
• De testapparatuur dient op de juiste classificatie te worden ingesteld. Vervang compontenten alleen met door de fabrikant gespecificeerde onderdelen.
• In het geval van een lekkage kunnen andere onderdelen kunnen leiden tot ontbranding van koelmiddel in de atmosfeer.

9. Bedrading

- Controleer of de bekabeling niet aan slijtage, corrosie, overmatige druk, trillingen, scherpe kantjes of enige andere schadelijke gevolgen voor het milieu onderhevig zal zijn.

LET OP

- De controle moet ook rekening houden met de gevolgen van slijtage of continue trillingen van bronnen zoals compressoren en ventilatoren.

10. De detectie van ontvlambare koelmiddelen

• In geen geval mogen potentiële ontstekingsbronnen worden gebruikt in het zoeken naar of detectie van koudemiddellekkage.
• Een halogeen lamp (of een andere detector met behulp van een vlam) mag niet worden gebruikt

11. Lekkage detectiemethoden

- De volgende lekdetectie methoden worden aanvaardbaar geacht voor systemen die ontvlambare koelmiddelen bevatten:

• Elektronische lekkage detectoren moeten worden gebruikt om ontvlambare koelmiddelen te detecteren, maar de sensitiviteit kan niet voldoende zijn, of herkalibratie kan nodig. (Detectieapparatuur moet in een koelmiddel vrije ruimte worden gekalibreerd.)
• Let erop dat de detector geen potentiële ontstekingsbron is en is geschikt voor het koelmiddel.
• Lekdetectie apparatuur moet worden vastgesteld op een percentage van de LFL van het koelmiddel en moet worden gekalibreerd voor het te gebruiken koelmiddel en het juiste percentage van gas (max 25%) wordt bevestigd.
• Lekdetectie vloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen maar het gebruik van detergenten met chloor moet worden vermeden aangezien chloor kunnen reageren met het koelmiddel en het koperen leidingwerk kan aantasten.
• Wanneer lekkage wordt vermoed, moeten alle open vlammen worden verwijderd/gedoofd.
• Wanneer een lekkage van koelmiddel wordt gevonden die solderen vereist, moet het koelmiddel worden teruggewonnen uit het systeem, of geïsoleerd (met behulp van afsluitkleppen) in een deel van het systeem op afstand van de lekkage.
• Zuurstofvrije stikstof (OFN) wordt vervolgens door het systeem gespoeld zowel vóór als tijdens het soldeerproces.

12. Verwijdering en afvoer

• Wanneer het koelcircuit wordt opengemaakt om reparatiewerkzaamheden uit te voeren – of voor andere doeleinden, zullen de gebruikelijke procedures worden toegepast.
• Het is echter van belang dat de beste praktijken worden gevolgd aangezien de ontvlambaarheid in acht moet worden genomen.

• De volgende procedure moet worden nageleefd voor:

• Verwijderen van het koelmiddel;

• Spoelen van het circuit met inert gas;
• Afvoeren;
• Opnieuw spoelen met inert gas;

• Het circuit te opnene door te snijden of solderen.

• Het koelmiddelvulling wordt teruggewonnen in de juiste recovery cilinders.

• Het systeem moet worden "doorgespoeld" met OFN teneinde het apparaat veilig te maken.
• Het zou nodig kunnen zijn deze werkwijze meerdere keren te herhalen.
• Perslucht of zuurstof mogen niet voor deze taak worden gebruikt.
• Spoelen wordt verwezenlijkt door het breken van het vacuum in het systeem met OFN en blijven vullen totdat de werkdruk wordt bereikt, vervolgens ontluchten naar de atmosfeer, en uiteindelijk omlaag te trekken van een vacuum.

LET OP

• Deze werkwijze wordt herhaald totdat er geen koelmiddel in het system aanwezig is. Wanneer de laatste OFN-lading wordt gebruikt, zal het systeem op atmosferische druk worden geventileerd zodat de werkzaamheden plaats kunnen vinden.
• Deze bewerking is absoluut noodzakelijk, iwanneer soldeerwerkzaamheden aan de pijpleidingen zullen plaatsvinden.
• Let erop dat de uitlaat voor de vacuümpomp niet nabij ontbrandingsbronnen is en er is ventilatie beschikbaar is.

13. Bijvulprocedures

- In aanvulling op gebruikelijke bijvulprocedures, moeten de volgende voorwaarden worden nageleefd:

• Ervoor zorgen dat verontreiniging van verschillende koelmiddelen niet optreedt bij het gebruik van bijvulappartuur.
• Slangen of leidingen moeten zo kort mogelijk om de hoeveelheid koelmiddel daarin te minimaliseren.- Cilinders moeten rechtop worden bewaard.
• Controleer of het koelsysteem is geaard vóór het bijvullen van het systeem met koelmiddel. Label het systeem wanneer het bijvullen is voltooid (indien niet reeds voltooid).
• Uiterste zorg moet in acht worden genomen om het koelsysteem niet te veel te vullen.

- Voorafgaand aan het bijvullen van het systeem wordt deze druk getest met OFN.

- Het systeem moet op lekkage worden getest op de voltooiing van het bijvullen maar voorafgaand aan de ingebruikname. Een follow-up lekkagetest zal voorafgaand aan het verlaten van de locatie worden uitgevoerd.

14. Buitengebruikstelling

- Voor het uitvoeren van deze procedure, is het absoluut noodzakelijk dat de monteur volledig vertrouwd is met de apparatuur en al zijn details.

- Goede praktijken worden aanbevolen zodat alle koelmiddelen veilig worden teruggewonnen.

- Voorafgaand aan de taak die wordt uitgevoerd, zal een olie en koelmiddel monster wordt genomen in het geval een analyse noodzakelijk wordt geacht voorafgaand aan het hergebruik van het teruggewonnen koelmiddel. Het is noodzakelijk dat stroom beschikbaar is voordat met de taak wordt begonnen.

a) Zorg dat u vertrouwd raakt met de apparatuur en de werking ervan.
b) Het systeem elektrisch isoleren.
c) Alvorens deze procedure te proberen ervoor te zorgen dat:

• Uitrusting voor mechanische behandeling beschikbaar is, indien vereist voor het hanteren van koelmiddel cilinders;
• Alle benodigde persoonlijke beschermingsmiddelen beschikbaar zijn en naar behoren worden gebruikt;
• Het terugwinproces wordt te allen tijde begeleid door een bevoegd persoon;
• Terugwinnen apparatuur en cilinders moeten voldoen aan de desbetreffende normen.

d) Bijvullen van het koelmiddel, indien mogelijk.
e) Wanneer een vacuüm niet mogelijk is, maak een spruitstuk waardoor koelmiddel uit verschillende delen van het systeem kan worden verwijderd.

LET OP

f) Zorg ervoor dat de cilinder zich op de schalen bevindt alvoren te beginnen met het terugwinnen.
g) Start de terugwinnen machine en bedien deze in overeenstemming met instructies van de fabrikant.
h) De cilinders niet overvullen. (Niet meer dan 80% volume van de vloeibare lading).
I) Niet de maximale werkdruk van de cylinder overschrijden, zelfs tijdelijk.
j) Wanneer de cilinders correct zijn gevuld en het proces voltooid, ervoor zorgen dat de cilinders en de apparatuur onmiddellijk van de plaats worden verwijderd en alle isolatiekleppen op het apparaat worden afgesloten.
k) Teruggewonnen koelmiddel mag niet worden gevuld in een ander koelsysteem tenzij het is schoongemaakt en gecontroleerd.

15. Etikettering

• EDe apparatuur moet worden geëtiketteerd met vermelding dat het buitengebruik is gesteld en geledigd van koelmiddel.
• Het etiket wordt gedateerd en getekend.
• Zorg ervoor dat de etiketten op het apparaat de vermelding hebben dat de apparatuur ontvlambare koelmiddel bevat.

16. Terugwinnen

• Bij het verwijderen van koelmiddel uit een systeem, hetzij voor onderhoud of buitengebruikstelling, zijn goede praktijken aanbevolen dat alle koelmiddelen veilig werden verwijderd.
• Bij het overbrengen van koelmiddel in cilinders, ervoor zorgen dat alleen geschikte koelmiddel terugwinning cilinders worden gebruikt.
• Zorg ervoor dat het juiste aantal cilinders voor het houden van de totale systeem lading beschikbaar is.
• Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen van koelmiddel en gelabeld voor dat koelmiddel (d.w.z. speciale cilinders voor het terugwinnen van koelmiddel).
• Cilinders moet worden voorzien van een overdrukventiel en de bijbehorende afsluitkleppen in goede staat.
• Lege terugwinning cilinders worden geruimd en, indien mogelijk, gekoeld voordat terugwinning plaatsvindt.
• De apparatuur voor het terugwinnen moet in goede staat verkeren met een set van instructies met betrekking tot de apparatuur dat voorhanden is en moet geschikt zijn voor het terugwinnen van ontvlambare koelmiddelen.
• In aanvulling daarop, zal een set van geijkte weegschalen beschikbaar zijn en in goed werkende staat verkeren.
• Slangen moet worden voorzien van lekvrije verbreek-koppelingen en in goede staat verkeren.
• Voor het gebruik van de terugwinnen machine, controleer of het in goede werk staat verkeert, goed onderhouden is een dat de bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval van het vrijkomen van koelmiddel.
  • Raadpleeg de fabrikant in geval van twijfel.
• Het teruggewonnen koelmiddel worden geretourneerd aan de leverancier van het koelmiddel in

Veiligheidsmaatregelen

LET OP

de correcte terugwinnen cilinder, en het bijbehorende afval overdrachtsformulier wordt geregeld.

- De koelmiddelen niet in de terugwinnen eenheden mengen en zeker niet in de cilinders.

- Wanneer compressoren of compressor oliën worden verwijderd, ervoor zorgen dat ze op een aanvaardbaar niveau zijn verwijderd om er zeker van te zijn dat ontvlambare koelmiddel niet binnen het smeermiddel blijft.

- Het afvoerproces wordt uitgevoerd voorafgaand aan de terugkeer van de compressor aan de leveranciers.

- Slechts electrische verwarming aan de compressor carrosserie s moet worden gebruikt om dit proces te versnellen.

- Wanneer olie uit een systeem wordt afgetapt, moet dit veilig worden uitgevoerd.

LET OP

- Bij het verplaatsen of herplaatsen van de aircondition, raadpleegt u ervaren servicetechnici voor demontering en opnieuw installeren van het apparaat.

- Plaats geen andere elektrische producten of huishoudelijke bezittingen onder de binnenunit of buitenunit.

- Condensatie druipend van het apparaat kan deze nat maken, en kunnen schade of storingen aan uw eigendom veroorzaken.

- Geen middelen gebruiken om het ontdooiproces te versnellen of voor het reinigen, andere dan de door de fabrikant aanbevolen.

- Het apparaat moet in een ruimte zonder continu werkende ontbrandingsbronnen worden opgeslagen bijvoorbeeld (:open vlam, een operationele gasapparaat of een werkzame elektrische kachel)

• Niet doorboren of verbranden.

- Wees bewust dat koelmiddelen geen geur kunnen bevatten.

- Ventilatie-openingen vrij van obstakels houden.

- Het apparaat moet in een goed geventileerde ruimte worden opgeslagen waar de grootte van de kamer overeenkomt met het gebied voor de kamer zoals bedoeld voor het gebruik.

- Het apparaat moet in een ruimte zonder continu werkende open vlam worden opgeslagen (bijvoorbeeld een operationele gasapparaat) en ontbrandingsbronnen (bijvoorbeeld een werkzame elektrische kachel).

- Elke persoon die betrokken is bij het werken in een koelvloeistofcircuit moet over een geldig certificaat van een door de industrie erkende evaluatie autoriteit beschikken, die bevoegdheid hebben koelmiddelen veilig te hanteren in overeenstemming met door de industrie erkende evaluatiespecificaties.

- Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur.

- Onderhouds- en reparatiewerkzaamheden vereisen de assistentie van ander gekwalificeerd personeel en wordt uitgevoerd onder toezicht van de bevoegde persoon in het gebruik van

Veiligheidsmaatregelen

LET OP

ontvlambare koelmiddelen.

• Geen middelen gebruiken om het ontdooiproces te versnellen of voor het reinigen, andere dan de door de fabrikant aanbevolen.
• Het apparaat moet worden geïnstalleerd, obediend en opgeslagen in een ruimte met een vloeroppervlak groter dan 10 m².
• De installatie van het leidingwerk wordt in een kamer met een oppervlakte groter dan 10 m² geplaatst.
• Het leidingwerk moet in overeenstemming zijn met de nationale gasvoorschriften.
  • De maximale koelmiddelvulling is 2.5 kg.
• Mechanische aanslutingen die binnen worden gebruikt, zullen voldoen aan ISO 14903. Wanneer de mechanische aanslutingen opnieuw binnen worden gebruikt, moeten de afdichtingen opnieuw worden aangebracht. Wanneer afgefakelde verbindingen opnieuw binnen worden gebruikt, moet het afgefakkelde gedeelte opnieuw worden gefabriceerd.
• De installatie van het leidingwerk dient tot een minimum worden beperkt.
• Mechanische verbindingen zijn toegangkelijk voor onderhoudswerkzaamheden.

Uitleg van de symbolen op de binnenunit of buitenunit.

	WAARSCH UWING	Dit symbool geeft aan dat dit apparaat gebruikmaakt van een ontvlambare koelmiddel.Wanneer het koelmiddel lekt en blootgesteld aan een externe ontbrandingsbron, bestaat er brandgevaar
	LET OP!	Dit symbool geeft aan dat de gebruiksaanwijzing zorgvuldig dient te worden gelezen.
	LET OP!	Dit symbool geeft aan dat onderhoudspersoneel met deze apparatuur dient om te gaan aan de hand van de installatiehandleiding.
	LET OP!	Dit symbool geeft aan dat informatie beschikbaar is, zoals de gebruiksaanwijzing of installatiehandleiding.

IDENTIFICATIE VAN DE COMPONENTEN

• Voorzijdet


1 2 3 4

1 Koele luchtuitlaat

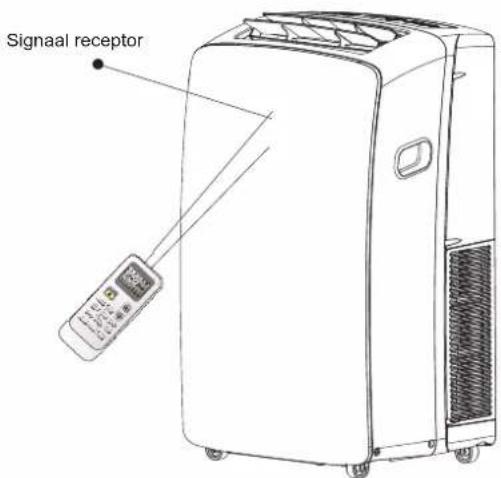

2 Signaal receptor
3 Afstandsbediening
4 Transportgreep
5 Controlepaneel
6 Luchtafvoerslang
7 Verdamper luchtinlaat
8 Secundaire afvoerkanaal
9 Stroomtoevoer
10 Primaire afvoerkanaal
11 Condensor luchtinlaat

• Achterzijde


5 7 6 8 9 10 11

De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op de externe weergave van een standaardmodel. Deze kunnen verschillen van die van de airconditioner die u heeft geselecteerd.

VEILIGHEID VAN DE AIRCONDITIONER

Uw veiligheid en die van anderen is zeer belangrijk.

We hebben talrijke belangrijke veiligheidswaarschuwingen in deze gebruiksaanwijzing en op het apparaat voorzien. Altijd de veiligheidsberichten lezen en naleven.

Dit is het waarschuwingssymbool.

Dit symbool waarschuwt u voor mogelijke gevaren die kunnen doden of u en anderen kwetsen. Alle veiligheidsberichten zullen het waarschuwingssymbool en ofwel het woord "GEVAAR" of "WAARSCHUWING" volgen.

Deze woorden betekenen:

GEVAAR

⚠ WAARSCHUWING

U kunt gedood worden of ernstig gewond raken als u de instructies niet onmiddellijk naleeft.

U kunt gedood worden of ernstig gewond raken als u de instructies niet onmiddellijk naleeft.

Alle veiligheidsberichten informeren u wat het potentieel gevaar is, vertellen hoe u de kans op letsel kunt verminderen, en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Om het risico op brand, elektrische schokken of verwondingen bij het gebruik van uw airconditioner te verminderen volgt u deze fundamentele voorzorgsmaatregelen:

■ Steek de stekker in een geaard 3-polige stopcontact. ■ Geen verlengsnoer gebruiken.
■ De aardpen niet verwijderen. ■ Haal de stekker van airconditioner uit het stopcontact alvorens onderhoudswerkzaamheden.
■ Geen adapter gebruiken. ■ Gebruik twee of meer mensen voor het verplaatsen en installeren van de airconditioner.

BEWAAR DEZE INSTRUCTIES

AFDANKEN VAN HET APPARAAT

■ Vóór het vernietigen van het apparaat, is het noodzakelijk de batterijcellen te verwijderen en zich veiligheid te ontdoen van hen voor recycling redenen.
■ Wanneer u het apparaat gaat afdanken neem dan contact op met onze dealer. Indien leidingen niet goed worden verwijderd, kan mogelijk het koelmiddel worden uitgeblazen en in contact komen met uw huid en letsel veroorzaken. Het vrijgeven van koelmiddel in de atmosfeer betekent ook schade aan het milieu. Gelieve het verpakkingsmateriaal voor het product op een milieuvriendelijke manier recyclen of weggooien.
■ Nooit de airconditioner ondersteboven of zijwaarts opslaan of verzenden om schade aan de compressor te voorkomen.
■Het apparaat is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht. Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

INSTALLATIEVEREISTEN

Gereedschappen en onderdelen

Verzamel de benodigde gereedschappen en onderdelen voordat u begint met de installatie.

Lees en volg de instructies die bij elke hier genoemde hulpmiddelen worden genoemd.

Benodige gereedschappen

■ Phillips schroevendraaier ■ Schaar
■ Zaag ■ Accuboormachine en 1/8 "boor
Kwastje

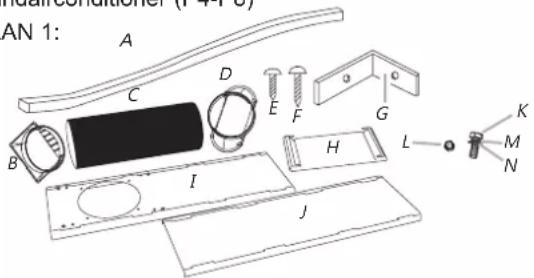

Meegeleverd artkelen

De onderneming biedt slechts één plan om de wandairconditioner te installeren: Raadpleeg "Installeren van de wandairconditioner" (P4-P8)

PLAN 1:

A. De afdichting met schuim in spuiten

B. Dummy koppeling
C. Flexibele afvoerslang
D. Venster uitlaatadapter
E.1½"schroeven (2)
F.Houtschroeven(4)
G. Raamslot beugel (2)
H.regenhoes (1).

I. Externe schuifdeel J. Intern schuifdeel
K. Bouten (4)
L. Moeren (4)
M. Veerringen (4)
N. Sluitringen (4)
O.Muurafdekking
P. Uitlaatadapter
Q.Lange houtschroeven(3)
R. kunststoffen aansluiting (3)

Plaatsingsvereisten

OPMERKINGEN:

■ De flexibele uitlaatslang moet op de airconditioner worden geplaatst tussen 23 ^5/8 " en 64 ^1/8 " (60 cm en 163 cm) van raam of deur
■ Wandairconditioners zijn ontworpen als extra koeling aan de lokale gebieden binnen een kamer.

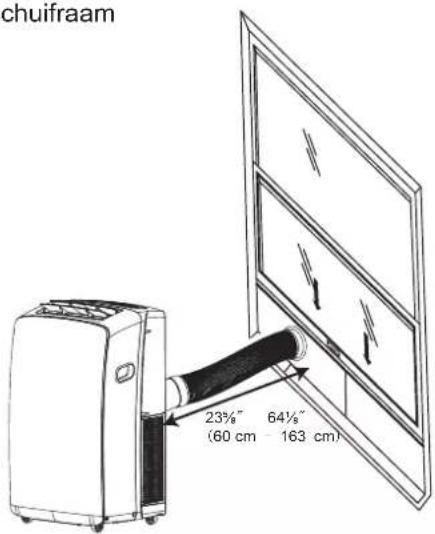

Verticaal schuifraam

chuifraam 23%" 64%" (60 cm - 163 cm)

Horizontaal schuifraam

aam 23% - 64% (60 cm - 163 cm)

OPMERKINGEN:

■ Teneinde een goede ventilatie te waarborgen, Houd de vereiste afstand van de retour luchtuitlaat tot aan de muur of andere obstakels van tenminste 235/8" (60 cm)
■ De luchtuitlaat niet blokkeren.
■ Zorgen voor een eenvoudige toegang tot het geaarde 3-polige stopcontact.

Elektriciteitsvereisten

WAARSCHUWING

Elektrische schokken

Steek de stekker in een geaard 3-polige stopcontact.

De aardpen niet verwijderen.

Geen adapter gebruiken.

Geen verlengsnoer gebruiken.

Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

■ De wandairconditioner moet worden aangesloten op een 220-240V, 50 HZ, 20-amp zekering geaard 3-polige stopcontact.
■ Het gebruik van een tijdvertraging zekering of tijdvertraging stroomonderbreker wordt aanbevolen.
Alle bedrading moet voldoen aan de lokale en de nationale elektrische codes en moeten door een elektricien geïnstalleerd worden. Indien u vragen heeft, neemt u dan contact op met een elektricien.

Het uitpakken van de airconditioner

WAARSCHUWING

Excessieve belasting gevaar

Gebruik twee of meer mensen om de airconditioner te verplaatsen en te installeren.

Als dit niet gebeurt kan het resulteren in rug- of ander letsel.

Verwijderen van het verpakkingsmateriaal

■ Verwijderen en afvoeren/recyclen van verpakkingsmaterialen.
■ Verwijder tape en lijmresten van oppervlakken vóór het inschakelen van de airconditioner.
Wrijf een kleine hoeveelheid afwasmiddel over de lijm met de vingers. Afvegen met warm water en drogen.

• Gebruik geen scherpe instrumenten, alcohol, brandbare vloeistoffen, of schurende reinigingsmiddelen om tape of lijm te verwijderen. Deze producten kunnen het oppervlak van de airconditioner beschadigen.
  ■ Hanteer de airconditioner voorzichtig.

Regenhoes --Horizontale Installatie

A. Venster afzuigaansluiting

B. Regenhoes

C. Uitlaatrooster

D. Moeren ingevoegd in ongebruikte gaten in het venster schuifregelaar pakket

1. Open het raam.

2. Meet de raamopening.

■ Als de raamopening is te smal voor het venster schuifregelaar pakket, verwijder de binnenste schuifregelaar van het venster schuifregelaar pakket.

A. Inwendige schuifregelaar gedeelte B. Uitwendige schuifregelaar gedeelte

- Met behulp van een zaag, zaagt u het inwendige schuifregelaar gedeelte om in de raamopening te passen. - Schuif de binnenste schuifregelaar gedeelte in de buitenste schuifregelaar gedeelte van het venster schuifregelaar pakket

1. Plaats het raam schuifregelaar pakket in het venster, teneinde het uit te bereiden zodat het past op de breedte van het venster. Zorg ervoor dat de regenhoes aan de buitenkant van het venster is geplaatst.

OPMERKING: Voor de installatie van een openslaand raam, het venster schuifregelaar pakket kan verticaal worden geïnstalleerd met de schuifknop opening aan de onderzijde.

1. Inzet 1/2 "schroef (2 meegeleverd) n de opening in het binnenste schuifregelaar gedeelte dat het dichtst bij het uiteinde van de buitenste schuifregelaar gedeelte is.

A B C

A. ½"schroef (2 meegeleverd) B. Inwendige schuifregelaar gedeelte C. Uitwendige schuifregelaar gedeelte om het venster schuifregelaar packet vast te zetten.

1. Sluit het raam op het venster.

A B C F E D

A. Wandairconditioner
B. Buitenshuis
C. Regenhoes

D. venster schuifregelaar pakket E. Venster afzuigaansluiting F. Flexibele afvoerslang

Installeren van de Wandairconditioner (op het raam)

Installeer de uitlaatslang en Adapter

1. Plaats de airconditioner in geselecteerde locatie. Raadpleeg "Plaatstingsvereisten."
2. Verbind de dummy koppeling aan de flexibele afvoerslang uitlaatslang. Draai het linksom tot veilig op zijn plaats vergrendeld is.

1. Bevestig het raam uitlaatadapter aan de flexibele afvoerslang. Draai het linksom tot veilig op zijn plaats vergrendeld is.

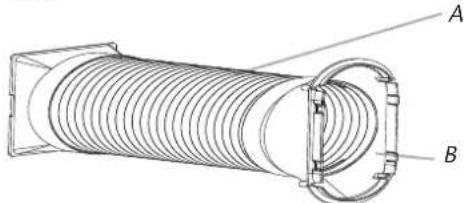

A. Flexibele afvoerslang
B. Venster uitlaatadapter

1. Plaats de dummy koppeling in de opening aan de achterkant van de airconditioner.
2. Schuif het omlaag om de slang op zijn plaats te vergrendelen.

A B D C

A. Verdamper luchtinlaat
B. Dummy koppeling
C. Flexibele afvoerslang
D. Condensor luchtinlaat

Vensterinstallatie

Het venster schuifregelaar pakket is ontworpen om de meeste standaard verticale en horizontale toepassingen venster passen. Plaats u het op de airconditioner geselecteerde locatie. Raadpleeg "Plaatsingsvereisten."

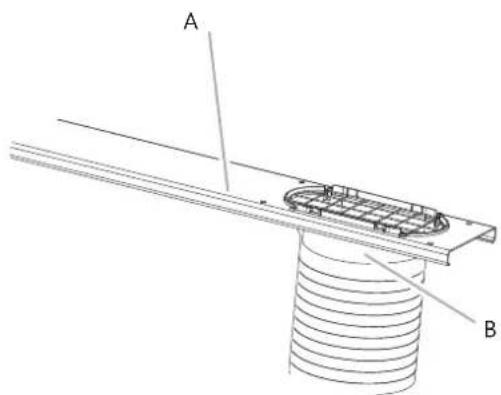

1. Plaats de ventser uitlaatadapter in de sleuf op het venster schuifregelaar pakket.

A B

A. Venster schuifregelaar pakket
B. Venster uitlaatadapter

1. Met behulp van de 2 schroeven, ring en moeren (meegeleverd), bevestig de regenhoes op het venster schuifregelaar pakket voor zowel de verticale of horizontale installatie.

OPMERKINGEN:

■ De openingen in het venster schuifregelaar pakket zijn gepositioneerd voor het bevestigen van de regenhoes voor verticale of horizontale installatie.
■ Plaats de andere 2 bouten, ringen en moeren (meegeleverd) in de ongebruikte openingen in het venster schuifregelaar pakket zodat vocht niet door het venster schuifregelaar pakket kan lekken.

Regenhoes--Verticale Installatie

A 1 2 3 4 B C D

A. Venster uitlaatadapter
B. Regenhoes
C. Uitlaatrooster

D. Moeren ingebracht in ongebruikte openingen in het venster schuifregelaar pakket

OPMERKINGEN: Vier openingen in de regenhoes voor verticale montage. Plaats de 2 moeren met "1" "3" of "2" "4".

Volledige installatie

1. Plaats het venster vergrendelbeugel bovenop het onderste venster en tegen het bovenste raamkozijn.
2. Gebruik een 1/8" boorkop om een starteropening door de opening in de beugel te boren.
3. Plaats het venster vergrendelbeugel op het raamkozijn met een houtschroef (4 meegeleverd) om het raam veilig op zijn plaats te houden.

A B

A. Bovenste raamkozijn
B. Venster vergrendelbeugel

1. Plaats de schuimstofafdichting achter de bovenkant van het onderste raamkozijn en tegen het glas van het bovenraam.

A B

A. Bovenkant van het onderste raamkozijn
B. Schuimstofafdichting

WAARSCHUWING

Elektrische schokken

Steek de stekker in een geaard 3-polige stopcontact.

De aardpen niet verwijderen.

Geen adapter gebruiken.

Geen verlengsnoer gebruiken.

Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

1. Steek de stekker in een geaard 3-polige stopcontact.

Installeren van de Wandairconditioner (door de muur)

Installeer de uitlaatslang en Adapter

1. Plaats de airconditioner in geselecteerde locatie. Raadpleeg "Plaatstingsvereisten."
2. Verbind de dummy koppeling aan de flexibele afvoerslang uitlaatslang. Draai het linksom tot veilig op zijn plaats vergrendeld is.

1. Bevestig het raam uitlaatadapter aan de flexibele afvoerslang. Draai het linksom tot veilig op zijn plaats vergrendeld is.

A B

A. Flexibele afvoerslang
B. Muur uitlaatadapter

1. Plaats de dummy koppeling in de opening aan de achterkant van de airconditioner.
2. Schuif het omlaag om de slang op zijn plaats te vergrendelen.

A B D C

A. Verdamper luchtinlaat
B. Dummy koppeling
C. Flexibele afvoerslang
D. Condensor luchtinlaat

Boor de opening voor de muurdekking

1. Bepaal de positie van het gat voor de muurdekking afhankelijk van de locatie van de montageplaat.
2. Boor een gat in de muur. De opening moet een beetje groter zijn dan de muurdekking.
3. Installeer de muurdekking door de muur opening houdt de muur netjes en schoon, met vier schroeven vastgezet.

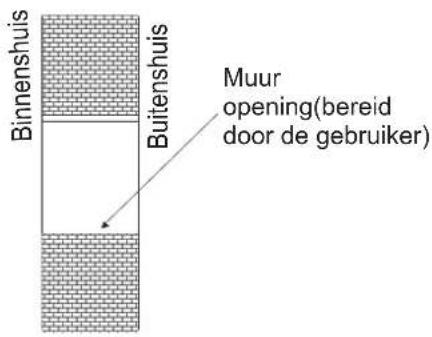

Binnenshuis Buitenshuis Muur opening(bereid door de gebruiker)

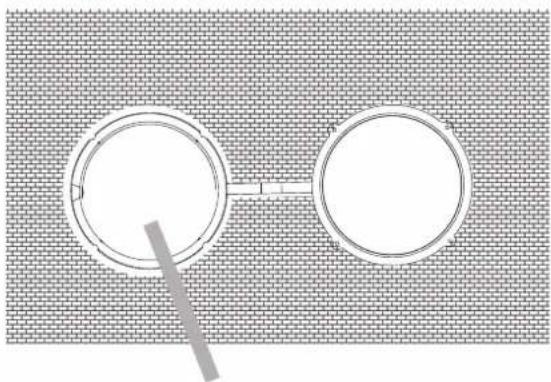

Plaats de muur uitlaatadapter op de muurdekking.

1. Plaats de dummy koppeling in de muuropening in de muur.

Plaats de muur uitlaatadapter op de muurdekking.

1. Verwijder muur uitlaatadapter van de muurdekking.
   2.Bedek de muurdekking.

Het correct bedienen van uw wandairconditioner helpt u om de best mogelijke resultaten te verkrijgen.

In deze paragraaf wordt de juiste werking van de airconditioner uitgelegd.

BELANGRIJK:

■ De airconditioner display geeft de huidige kamertemperatuur aan.
- Bij het wijzigen van modes, terwijl de airconditioner in werking is, stopt de compressor gedurende 3 tot 5 minuten alvorens opnieuw te starten.

■Als een toets gedurende deze tijd wordt ingedrukt, zal de compressor niet opnieuw starten voor nog eens 3 tot 5 minuten.
■ In Koeling of Droge modus, zullen de compressor en de condensor ventilator stoppen wanneer de kamertemperatuur de ingestelde temperatuur bereikt.

OPMERKING: In geval van een stroomonderbreking, zal uw airconditioner functioneren op de vorige instellingen wanneer de stroom wordt hersteld.

Het starten van uw Wandairconditioner

POWER MODE COOL DRY FAN HEAT 26 oC oC + - HIGH MED LOW FAN TIMER ION SLEEP

OPMERKING: De symbolen kunnen afwijken van deze modellen, maar de functies zijn vergelijkbaar.

1. Selecteer de modus. Zie " MODUS ".
2. Selecteer de ventilatorsnelheid. Zie " VENTILATOR ".
3. Stel de temperatuur in. Zie "TEMPERATUUR".
4. Druk op de POWER knop om de airconditioner te starten.

POWER

OPMERKING:

Wanneer de airconditioner is ingeschakeld op alle andere tijdstippen, zal het draaien op basis van de vorige instelling.

Alleen als het apparaat wordt gebruikt in ONWAARSCHIJNLIJK ZEER VOCHTIGE LUCHT, zal water wordt opgevangen in het waterreservoir binnenin het apparaat. Als het waterreservoir vol is, zal de airconditioner stoppen. Op het scherm wordt "E5" weergegeven om u te informeren het interne waterreservoir te legen.

Modus

Werkingsmodi:

1. Druk kort op op MODE totdat u het symbool knippert voor de gewenste instelling.

MODE

1. Kies Koeling, Droog, Alleen Ventilator of verwarming. Koelen-Koelt de ruimte. Druk op FAN om Hoog, Midden of Laag te selecteren. Druk op de PLUS of MIN-knop om de temperatuur aan te passen.

COOL (KOELING)

Drogen-Droogt de ruimte. De airconditioner selecteert automatisch de temperatuur. De ventilator draait alleen op lage snelheid. OPMERKING: De droge modus mag niet worden gebruikt voor het afkoelen van de kamer.

DRY

Alleen ventilator- Alleen de ventilator draait. Druk op FAN om Hoog, Midden of Laag te selecteren.

FAN

Verwarmen- verwarmt de ruimte. Druk op FAN om Hoog, Midden of Laag te selecteren. Druk op de PLUS of MIN-knop om de temperatuur aan te passen. OPMERKING: Verwarming is NIET beschikbaar voor alleen koelen airconditioner.

HEAT

Ventilatorsnelheid

1. Druk kort op FAN om de gewenste ventilatorsnelheid te kiezen.

FAN

1. Selecteer Hoog, Midden of Laag.

Auto-automatisch de ventilatorsnelheid afhankelijk van de actuele kamertemperatuur en temperatuurregeling instelling.

Hoog- voor maximale ventilatorsnelheid

HIGH

Midden- voor de normale ventilatorsnelheid

MED

Laag- voor de minimale ventilatorsnelheid

LOW

Temperatuur

Druk op de PLUS-toets om de temperatuur te verhogen. Druk eenmaal op de PLUS-knop om de ingestelde temperatuur te verhogen met 1°C.

Druk op de MINUS-knop om de temperatuur te verlagen. Druk eenmaal op de MINUS-knop om de ingestelde temperatuur te verlagen met 1°C.

OPMERKING:

In de Koel modus kan de temperatuur ingesteld worden tussen 16°C en 30°C.

In de Alleen Ventilator modus kan de temperatuur niet worden ingesteld.

ION (Optioneel)

Druk op de ION toets om de Plasma Generator in- of uit te schakelen.

Wanneer de ION indicator lamp brandt of het apparaat knippert, zal de Plasma Generator inschakelen.

Het gebruik van de afstandsbediening

Plaats de batterijen

1. Verwijder de batterijklep naar de pijl aangegeven richting.

1. Plaatst u nieuwe batterijen en zorg ervoor dat de (+) en (-)van de batterij correct op elkaar zijn afgestemd.

2. Plaats het deksel terug door het op zijn plaats t schuiven.

- Gebruik 2 LR03 AAA(1.5volt) batterijen. Gebruik geen oplaadbare batterijen. Vervang de batterijen door nieuwe van hetzelfde type als het display wordt gedimd, of na 6 maanden.

- Als u de batterijen oplaad na het verwijderen van de oude, zult u de voorinstelling missen en gaat de timer terug naar nul.

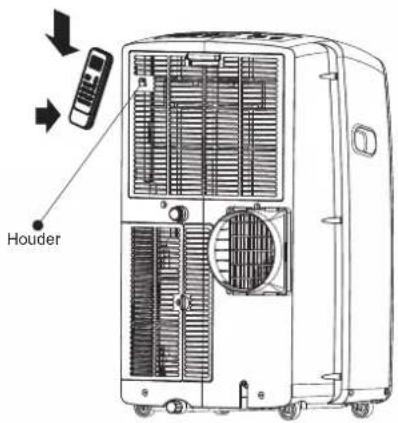

Opslag clip

De clip aan de achterkant van het apparaat kan worden gebruikt om de afstandsbediening te bewaren.

Houder

Hoe te gebruiken

Om de kamer airconditioner te bedienen, richt de afstandsbediening om het signaal receptor. De afstandsbediening zal de airconditioner op een afstand van maximaal 23' (7m) bedienen wanneer wijzend op signaalontvanger van de airconditioner.

Signaal receptor

Afstandsbediening

OPMERKING: De afstandsbediening kan verschillen qua uiterlijk.

88℃ ON 88:88 ON/OFF MODE FAN SWING SLEEP SUPER SMART IFEEL DIMMER TIMER ON TIMER OFF CLOCK

Knop en functie

1		ON/OFF		8		SLAAP
2		MODUS		9		IFEEL
3		VENTILATOR		10		KLOK
4		OMHOOG		11		Timer In
5		OMLAAG		12		Timer Uit
6		SMART		13		SUPER
7		SWING		14		DIMMER

Aanduidingssymbolen

Aanduidingssymbolen op LCD:

	Koel indicator
	Droog indicator
	Alleen ventilator indicator
	Verwarmen indicator

▲ Smart indicator	Signaalverzendtijdsturing
○ Slaap indicator	ON OFF Display instel timer
(○) Ifeel indicator
(○) Super indicator	8.8 °C Display temperatuur instellen

In- en uitschakelen stroom

Druk op ON/OFF-knop voor het in- of uitschakelen van het apparaat

OPMERKING: ■ Veranderende omstandigheden tijdens werking. Soms reageert het apparaat niet in een keer. Wacht 3 minuten. ■ Wacht 3 minuten alvorens het herstarten van het apparaat.

Modus

1. Druk herhaaldelijk op MODUS totdat u het symbool knippert voor de gewenste instelling.

1. Kies Koel, Droog, Alleen Ventilator en verwarming.

■Koelen-Koelt de ruimte. Druk op FAN om AUTO, HOOG, MID of LAAG te selecteren. Druk op de UP of DOWN toets om de temperatuur aan te passen.

■ Droog-Droogt de ruimte. De airconditioner selecteert automatisch de temperatuur. De ventilator draait alleen op lage snelheid. OPMERKING: roog modus mag niet worden gebruikt om de kamer af te koelen.
Een afname of toename van maximaal 2°C kan worden ingesteld met de afstandsbediening indien u zich nog steeds ongemakkelijk voelt.

■ Alleen ventilator-Alleen de ventilator draait. Druk op FAN knop om de ventilatorsnelheid aan te passen.

OPMERKING: Auto ventilatorsnelheid kan niet worden geselecteerd in de Alleen Ventilator modus.

■ Verwarmen-Verwarmt de ruimte. Druk op FAN om de ventilatorsnelheid te selecteren. Druk op de omhoog of omlaag TEMP knop om de temperatuur aan te passen.

SMART Modus

Drukt u op de SMART toest, Smart modus (fuzzy logic bediening) is rechtstreeks ongeacht of het apparaat aan of uitgeschakeld is. In deze modus worden de temperatuur en ventilatorsnelheid automatisch ingesteld op basis van de werkelijke kamertemperatuur.

Om de Smartmodus te annuleren, drukt u eenvoudig op de MODE knop.

De gebruiksmodus en temperatuur worden bepaald door de binnentemperatuur.

Met verwarmingsmodellen

Binnentemperatuur	Bedieningsmodus	Doeltemperatuur
21°C of lager	VERWARMEN	22°C
21-23°C	ALLEEN VENT.
23-26°C	DROOG	De kamertemperatuur daalt 2 °C na bediening gedurende 3 minuten
Hoger dan 26°C	KOELEN	26°C

Alleen koelen modellen

Binnentemperatuur	Bedieningsmodus	Doeltemperatuur
23 °C of lager	ALLEEN VENT.
23-26°C	DROOG	De kamertemperatuur daalt 2 °C na bedieningn gedurende 3 minuten
Hoger dan 26 °C	KOELEN	26°C

OPMERKING: De temperatuur, de luchtstroom en de richting worden automatisch gecontroleerd in de smart modus. Echter, een afname of toename van maximaal 2°C kan worden ingesteld met de afstandsbediening als u nog steeds ongemakkelijk voelt.

Wat u kunt doen in de ▲ modus
Uw gevoel	Knop	Afstelling
Ongemakkelijk als gevolg van ongeschikte luchtstroom volume.		Binnenshuis ventilatorsnelheid wordt afgewisseld tussen Hoog, Medium en Laag elke keer dat deze knop wordt ingedrukt.
Ongemakkelijk als gevolg van ongeschikte stromingsrichting.		Druk er één keer op, en de jaloezie schommelt om de luchtstroom van richting te veranderen.Druk nogmaals, en swing stopt.

SUPER

SUPER toets wordt gebruikt om te starten of te stoppen met snel koelen of verwarmen.

1. Druk op de SUPER knop. De airconditioner stelt automatisch de ventilatorsnelheid naar Hoog en de temperatuur op 16°C. Snel verwarming werkt op automatische ventilatorsnelheid, het veranderen van de automatisch ingestelde temperatuur op 30°C.

1. Super controle uitschakelen, druk op een willekeurige knop op de afstandsbediening of het bedieningspaneel, behalve Timer On, Timer Off, Klok, Dimmer, iFeel en Swing.

OPMERKING:

In de SUPER-modus kunt u de luchtstroom richting of timer in te stellen.
■ SMART modus zijn niet beschikbaar in SUPER-modus.
■ SUPER knop is niet effectief in de SMART-modus.

Snel koelen

Snel verwarmen

Ventilatorsnelheid

1. Druk op de knop FAN, kies de gewenste ventilatorsnelheid.

■ Auto- Regelt automatisch de ventilatorsnelheid afhankelijk van de huidige kamertemperatuur en temperatuurregeling instelling.
OPMERKING: Auto ventilatorsnelheid kan niet worden geselecteerd in de Alleen Ventilator modus.

■ Hoog voor een maximale ventilatorsnelheid

■ Mid voor de normale ventilatorsnelheid

■ Laag voor minimale ventilatorsnelheid

Temperatuur

■ Druk op de UP knop om de temperatuur te verhogen. Druk eenmaal op de UP-toets om de ingestelde temperatuur door te verhogen 1°C.

■ Druk op de DOWN knop om de temperatuur te verlagen. Druk eenmaal op de DOWN knop om de ingestelde temperatuur te verlagen met 1°C.

OPMERKINGEN:

In de koeling en verwarming-modus, kan de temperatuur ingesteld worden tussen 16°C en 30°C.
In de Alleen Ventilator modus kan de temperatuur niet worden ingesteld.

Slaap modus

SLAAP modus kan worden ingesteld in de koeling, verwarming of Droog werkmodus. Deze functie geeft u een meer comfortabele omgeving voor het slapen.

OPMERKING:

■ Het apparaat stopt automatisch met de werking na operationeel gedurende 8 uur.
■ Ventilatorsnelheid wordt automatisch ingesteld op lage snelheid.
In de koelmodus, als de huidige kamertemperatuur onder 26°C is, zal de temperatuur automatisch stijgen met 1°C tijdens het eerste uur na Slaapstand wordt geactiveerd, en blijft vervolgens hetzelfde. Als de kamertemperatuur 26 °C of hoger is, verandert de ingestelde temperatuur niet.
In Verwarming modus wordt ingesteld temperatuur te verlagen met 3°C ten hoogste 3 uur constant, houdt daarna stabiel.

1. Druk op MODUS om koeling, verwarming of Droog selecteren. OPMERKING: Slaap controle kan niet worden geselecteerd wanneer Alleen Ventilator of SMART is geselecteerd.
2. Druk op de UP of DOWN toets om de temperatuur in te stellen.
3. Druk op SLEEP. Na 5 seconden zullen de lampjes op het bedieningspaneel dimmen.

OPMERKING : De temperatuur en de luchtstroom richting kan tijdens de slaap controle worden aangepast. De ventilatorsnelheid wordt automatisch ingesteld op lage snelheid. Na 5 seconden zullen de lampjes op het bedieningspaneel weer te dimmen.

1. Om de Slaap controle uit te schakelen, drukt u op SLEEP, MODE, FAN, ON/OFF, SUPER of wacht 8 uur totdat de Slaap controle automatisch uitgeschakeld wordt.

OPMERKING: De airconditioner keert terug naar de vorige instellingen nadat de slaapstand wordt uitgeschakeld.

I FEEL

De ingebouwde temperatuursensor wordt met de afstandsbediening geactiveerd. Het kan de omliggende temperatuur voelen, en het signaal terugzenden naar het apparaat. Het apparaat kan de temperatuur aanpassen om zo maximaal comfort te bieden.

OPMERKING:

Wordt gebruikt voor de IFEEL-modus werking. Druk hier eenmaal op en de IFEEL-functie zal worden ingeschakeld. Druk er nogmalls op en de IFEEL-funtie zal worden uitgeschakeld. Indien de IFEEL-functie niet kan worden uitgeschakeld, gelieve de knop gedurende 5 seconden in te drukken. Het wordt aanbevolen de afstandsbediening op een plek te plaatsten waar de binnenunit het signal gemakkelijk kan ontvangen. Het wordt aanbevolen voor energiebesparing, de IFEELmodus uit te schakelen wanneer de airconditioner wordt uitgeschakeld.

DIMMER

Druk op de DIMMER toets om het licht en het scherm in het toestel uit te schakelen.

OPMERKING:

■ Wanneer het licht is uitgeschakeld schakelt het ontvangstsignaal het licht opnieuw in.

Klokfunctie

1. U kunt of de real-time aanpassen door te drukken op de KLOK (CLOCK) knop

1. Gebruik van de Up en Down knoppen om de juiste tijd te krijgen.

1. Druk KLOK knop opnieuw in en de echte tijd is ingesteld.

TIMER ON/OFF

Het is handig om de timer in te stellen met TIMER ON/OFF knoppen alvorens vertrekt zodat u terugkomt naar een comfortabele kamertemperatuur.

OPMERKING: Het is de real-time controle. u moet eerst de klok instellen.

Naar TIMER ON

TIMER ON knop kan worden gebruikt om op de ingestelde tijd automatisch inschakelen van het apparaat.

1. Druk op TIMER ON, vervolgens "On 12:00" knippert op het LCD.

1. Druk op UP of DOWN knop om de gewenste tijd op het apparaat te krijgen.

Verhogen

Verlagen

■ Drukt u eenmaal op de UP of DOWN knop te om de tijdsinstelling te verhogen of te verlagen met 1 minuut.
■ Houd de UP of DOWN knop gedurende 2 seconden ingedrukt om de tijdsinstelling met 10 minuten te verhogen of te verlagen.
■ Houd de UP of DOWN knop voor langere tijd ingedrukt om de tijdsinstelling met 1 uur te verhogen of te verlagen.

1. Wanneer de gewenste tijd op de LCD is weergegeven, druk op de TIMER ON knop om het te bevestigen.

Een "Biep" kan worden gehoord, "ON" stopt met knipperen. De TIMER indicator op het apparaat gaat branden.

1. Na uw gewenste tijd gedurende 5 seconden wordt weergegeven, zal de klok wordenweergegeven op de LCD of de afstandsbediening in plaats van de gewenste tijd.

De Timer On annuleren

Druk nogmaals op de TIMER ON, een "biep" kan worden gehoord en de indicator verdwijnt, de TIMER ON modus werd geannuleerd.

OPMERKING: het is gelijk aan de ingestelde TIMER OFF, u kunt het apparaat automatisch uitschakelen op de ingestelde tijd.

SWING

Druk eenmaal op SWING om de vertical luchstroom te veranderen. Druk er nogmaals op om de luchtstroom lamellen te stoppen in de gewenste luchtstroom richting.

Opmerking:

■ De luchtstroom is automatisch aangepast aan een bepaalde hoek in overeenstemming met de bedieningsmodus nadat het apparaat is ingeschakeld.
■ De richting van de luchtstroom kan naar uw eigen behoeften worden ingesteld door op de SWING knop te drukken.
■ Niet de verticale lamellen handmatig draaien, daar er andere storingen kunnen optreden. Mocht dit voorkomen, eerst het apparaat uitschakelen en dan de stroomtoevoer afsnijden, en vervolgens de stroomtoevoer weer inschakelen.

Normale Geluidens

Wanneer uw airconditioner normaal werkt, kunt u geluiden, zoals de volgende horen:

■ Luchtverplaatsing van de ventilator.
■ Klikken van de thermostaat cyclus.
■ Trillingen of ruis als gevolg van slechte muur of raam constructie.
■ Een hoge gebrom toon of pulserend geluid veroorzaakt door de moderne hoge-rendement compressor die in- uitschakeld voor de cycling.

ONDERHOUD VAN DE WANDAIRCONDITIONER

Aftappen van de airconditioner

D. Primaire afvoerkanaaldekking

B. Secundaire afvoerkanaaldekking

C. Primaire aftapplug

WAARSCHUWING

Excessieve belasting gevaar

Gebruik twee of meer mensen om de airconditioner te verplaatsen of te installeren. Als dit niet gebeurt kan dit resulteren in rug of ander letsel.

1. De stekker uit de airconditioner of ontkoppel de stroomvoorziening.
2. Verplaats de airconditioner naar een afvoer locatie of naar buiten.
   OPMERKING: Om morsen van water uit de emmer te voorkomen, verplaats de airconditioner langzaam en houd het recht.
3. Verwijder de primaire afvoerkanaaldekking en plug.
4. Het water volledig aftappen door de afvoer opening.
   OPMERKING: Als de airconditioner na gebruik wordt opgeslagen, zie "Opslaan na gebruik".
5. Installeert u de aftapplug opnieuw op de primaire aftapgat.
   6 Installeert u de primaire afvoerkanaaldekking opnieuw op de afvoer opening.
6. Herpositioneer de airconditioner.
7. Stekker van de airconditioner in het stopcontact of de stroom weer inschakelen.

Het reinigen van de buitenkant

1. Druk op ON/OFF om de airconditioner uit te schakelen.
2. Trek de stekker van de airconditioner uit het stopcontact of schakel de stroom uit.
3. Verwijder het luchtfilter en deze afzonderlijk reinigen. Zie "reiningen van het luchtfilter".
4. Afvegen van de buitenkant van de airconditioner met een zachte, vochtige doek.
5. Steek de stekker van de airconditioner in het stopcontact of de stroom inschakelen.
6. Druk op ON/OFF om de airconditioner te starten.

Het reinigen van het luchtfilter

A

A. Verdamper luchtinlaatfilter deurpaneel

1. Druk op ON/OFF om de airconditioner uit te schakelen.
2. Open het filterpaneel aan de achterkant van de airconditioner en deze verwijderen.
3. Verwijder het luchtfilter van het filter deurpaneel.
4. Gebruik een stofzuiger om het filter schoon te maken. Als het filter erg verontreinigd is, was het filter in warm water met een mild schoonmaakmiddel. OPMERKING: Het filter niet wassen in de vaatwasmachine en gebruik geen chemische reinigingsmiddelen.
5. Lucht drogen van het filter volledig alvorens te vervangen om een maximale efficiëntie te garanderen.
6. Herbevestig het luchtfilter op het filter deurpaneel.
7. Installeert u opnieuw het filter deurpaneel.
8. Druk op ON/OFF om de airconditioner te starten.

Opslaan na gebruik

1. Het water volledig aftappen. Zie "aftappen van de Airconditioner".
2. Laat de airconditioner ingesteld op Alleen Ventilator voor ongeveer
   12 uur draaien om de airconditioner droog te maken.
3. Trek de stekker uit de airconditioner.
4. Verwijder de flexibele afvoerslang en opslaan met de airconditioner in een schoon, droog gebied. Zie "installation Instructies".
5. Verwijder het raam pakket en deze opslaan met de airconditioner in een schoon en droog gebied. Zie " Installation Instructions ".
6. Verwijder het filter en reining. Zie Het reinigen van het luchtfilter.
7. Reinig de buitenkant van de airconditioner. Zie " Reining van de buitenkant ".
   8.Herinstalleer het filter.
8. Verwijder de batterijen en bewaar de afstandsbediening met de airconditioner op een schone, droge ruimte.

PROBLEEMOPLOSSEN

Voordat u de servicedienst belt, probeer dan de onderstaande suggesties te beoordelen of u het probleem zonder hulp van buitenaf kunt oplossen.

Airconditioner functioneert niet

WAARSCHUWING

Elektrische schokken

Steek de stekker in een geaard 3-polige stopcontact.

De aardpen niet verwijderen.

Geen adapter gebruiken.

Geen verlengsnoer gebruiken.

Niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

■ Het netsnoer is losgekoppeld.

Steek de stekker in een geaard 3-polige stopcontact.

■ Tijdvertraging zekering of stroomonderbreker van de verkeerde capaciteit wordt gebruikt.

Vervang met een tijdsvertraging zekering of stroomonderbreker van de juiste capaciteit. Zie " elektrische vereisten".

■ Een huishoudzekering is doorgebrand, of een stroomonderbreker is geactiveerd.

Vervang de zekering of de stroomonderbreker resetten. Zie "elektrische vereisten"

■ De On/Off knop is niet ingedrukt.

Druk op ON/OFF.

■ De lokale stroom is uitgeschakeld

Wachten totdat de stroom wordt hersteld..

Airconditioner kan zekeringen doorbranden of circuit breakers activeren.

■ Er worden te veel apparaten worden op hetzelfde circuit gebruik.

Trek de stekker eruit of verplaats apparaten die hetzelfde circuit delen.

■ U probeert de airconditioner opnieuw snel in te schakelen na het uitschakelen van airconditioner.

Wacht tenminste 3 minuten na het uitschakelen van airconditioner voordat u de airconditioner opnieuw inschakelt.

■ U heeft modi veranderd.

Wacht tenminste 3 minuten na het uitschakelen van airconditioner voordat u de airconditioner opnieuw inschakelt.

Airconditioner lijkt teveel te draaien

■ Staat er een deur of raam open?

Houd deuren en ramen gesloten.

■ De huidige airconditioner werd vervangen door een ouder model.

Het gebruik van efficiëntere componenten kan de airconditioner naar langere termijn dan een ouder model, maar het totale energieverbruik zal minder zijn. Nieuwere airconditioners stoten geen "blazen" uit of koude lucht zoals u gewend bent van oudere eenheden, maar dit is niet een indicatie van minder koelcapaciteit en efficiëntie. Verwijzen naar de energie-efficiëntieklasse (EER) en nominale capaciteit (in Btu/h) aangegeven op de airconditioner.

■ De airconditioner is in een zwaar bezette kamer, of warmteproducerende apparaten zijn in de kamer in gebruik.

Gebruik afzuigingventilatoren tijdens het koken of baden en probeer warmteproducerende apparaten niet te gebruiken tijdens het heetste deel van de dag. Wandairconditioners zijn ontworpen als extra koeling aan de lokale gebieden binnen een kamer. Een hogere capaciteit airconditioner kan nodig zijn, afhankelijk van de grootte van de ruimte wat gekoeld moet worden.

Airconditioner werkt voor slechts een korte tijd, maar de kamer is niet koel.

■ Ingestelde temperatuur ligt dicht bij kamertemperatuur.

Lagere ingestelde temperatuur. Zie " Het gebruik van de wandairconditioner ".

Weergave foutcode

■ als het apparaat scherm foutcode E5 weergeeft, is de eenheid vol water en moet u het water aftappen, zie "Aftappen van de airconditioner". Na het aftappen, kunt u het apparaat weer bedienen.

■ als het apparaat scherm foutcode E1/E2/E3/E4/EA/E 6/E7 aangeeft, neem dan contact op met de klantenservice.

Airconditioner draait, maar koelt niet

■ Het filter is vuil of geblokkeerd door verontreiniging. Reinig het filter.
■ Luchtuitlaat is geblokkeerd. Luchtuitlaat reinigen.
■ Ingestelde temperatuur is te hoog. Lagere ingestelde temperatuur.

Airconditioner cycli warden te veel in- en uitgeschakeld

■ De airconditioner is niet het juiste formaat voor uw kamer.

Controleer de koeling mogelijkheden van uw wandairconditioner.

Wandairconditioners zijn ontworpen als extra koeling aan de lokale gebieden binnen een kamer.

■ Het filter is vuil of geblokkeerd door verontreiniging.
Reinig het filter.
■ Er is overmatige warmte of vocht open container keuken, douches, enz.) In de ruimte.
Gebruik een ventilator om warmte en vocht uit de ruimte te verwijderen. Probeer warmteproducerende apparaten niet te gebruiken tijdens het heetste deel van de dag.
■ De lamellen zijn geblokkeerd.
Installeer de airconditioner op een plaats waar de lamellen zijn vrij van gordijnen, zonwering, meubels, enz.

Hisense

CONSIGNES D'UTILISATION ET D'INSTALLATION
