GEBRUIKSAANWIJZING AS09UW4SVPSC5WiFi HISENSE

Instruções de instalaçãoHartelijk dank voor uw aankoop van deze airconditioner. Lees deze gebruiks-en installatie-instructies zorgvuldig voor installatie en gebruik van dit apparaat en bewaar deze handleiding voor toekomstig gebruik. NEDERLANDS3

Veiligheidsintroductie Voorbereiding voor het gebruik Veiligheidsmaatregelen Aanduiding van de onderdelen Binnenunit Buitenunit Inleiding Weergave-opties Onderhoud Bescherming Problemen oplossing Installatie-instructies Installatie diagram Kiezen van de beste plaats voor installatie Installatie van de binnenunit Bedradingsdiagram Installatie van de buitenuit Luchtzuivering

Voor de gebruiksaanwijzing van de Afstandsbediening; Zie "Handleiding Afstandsbediening".1 Veiligheidsintroductie On het normal gebruik van de unit te garanderen, lees de handleiding zorgvuldig door vóór de installatie, en probeer te installeren strikt volgens deze handleiding. Zorg dat er geen lucht in het koelsysteem stroomt of koelvloeistof lozen bij het verplaatsen van de airconditioner. Properly ground the air conditioner into the earth. Controleer de aansluiting van kabels en leidingen zorgvuldig, zorg ervoor dat ze correct en stevig zijn,alvorens de airconditioner op de netvoeding aan te sluiten. Er moet een luchtstroomonderbrekings schakelaar zijn. Na het installeren, moet de consument de airconditioner correct bediening volgens deze handleiding, en goed plaatsen voor onderhoud en het verplaatsen van de airconditioner in de toekomst. Fuse of indoor unit: T 3.15A 250V. For 7k12k models ， fuse of outdoor unit: T 15A 250V or T 20A 250V . For 14k18k models

fuse of outdoor unit: T 20A 250V . For 21k30k models ， fuse of outdoor unit: T 30A 250V . Een aardlekschakelaar (RCD) met een potentieel van boven 10mA zal in de vaste bedrading worden opgenomen volgens de nationale regelementen. Waarschuwing: Gevaar voor elektrische schok kan letsel of de dood veroorzaken: Alvorens het onderhoud alle externe elektrische voedingen ontkoppelen. De maximale lengte van de aansluitleiding tussen de binnenunit en buitenunit, moet kleiner dan 5 meterzijn. Het zal de efficiëntie van de airconditioner beïnvloeden als de afstand langer is dan deze lengte. Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en ouder en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogensof gebrek aan ervaring en kennis, indien zij onder toezicht staan of de instructie over het gebruik van het apparaat op een veilige manier en de betrokken gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen evenmin worden verricht door kinderen zonder toezicht. De batterijen in de afstandsbediening moet gerecycled of weggegooid worden.Verwijdering van Oude Batterijen --- Gelieve de batterijen als gesorteerd huishoudelijk afval weggooien op het toegankelijk inzamelpunt. Als het apparaat vaste bedrading heeft, moet het apparaat worden uitgerust met middelen voor het uitschakelen van het voedingsnet, zoals een externe schakelaar met een contactscheiding op alle polen, voor een volledige ontkoppeling bij overspanning, categorie III, en deze middelen moeten worden opgenomen in de vaste bedrading volgens de bedrading regels., Als het netsnoer beschadigd is, moet deze worden vervangen door de fabrikant, zijn dealer of vergelijkbare bekwame personen om gevaar te voorkomen. Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale regels voor bedrading. De airconditioner moet worden geïnstalleerd door professionele of gekwalificeerde personen. Het apparaat mag niet worden geïnstalleerd in de wasserij.2 Voorbereiding voor het gebruik De airconditioner heeft een auto-herstart-functie. Elke keer nadat de afstandsbediening is vervangen door nieuwe batterijen of wordt geactiveerd, afstandsbediening automatisch voorkeursinstelling van de warmtepomp.Als de airconditioner die u heeft gekocht een Cooling Only model is, kan de warmtepomp afstandsbediening worden gebruikt. Voorkeursinstelling van de afstandsbediening Voordat u de airconditioner gaat gebruiken, moet u deze controleren en vooraf instellen zoals het volgende. Automatisch herstarten voorprogrammeren Houdeenwillekeurigetoets op de afstandsbedieningingedruktom de achtergrondverlichtingteactiveren. Het schakeltautomatischuitna 10 seconden. Opmerking: Achtergrondverlichting is een optionele functie. Achtergrondverlichtingfunctie van de afstandsbediening (optioneel) Dit apparaat is gemaakt van recyclebaar of herbruikbaar materiaal.Afdanken moet plaatsvinden in overeenstemming met de plaatselijke regelgeving voor afvalverwerking.Voor het afdanken, zorg dat het netsnoer wordt afgesneden, zodat het apparaat niet kan worden hergebruikt.Voor meer gedetailleerde informatie over recycling van dit product kunt u contact opnemen met uw plaatselijke autoriteiten die zich bezighouden met het gescheiden inzamelen van afval of de winkel waar u het apparaat gekocht. Afdanken van het apparaat Dit apparaat voldoet aan de Europese richtlijn 2002/96/EG, Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Opmerking Vooraf instellen Bescherming van het milieu Opmerking：Bij het toevoegen van koelvloeistof in het systeem, zorg ervoor om het in vloeibare toestand toe te voegen, als het koelmiddel van het apparaat R410A is.Anderszins kan de chemische samenstelling van koelvloeistof (R410A) binnen het systeem kan veranderen en daarmee de prestaties van de airconditioner beïnvloeden. Volgens de aard van koelvloeistof (R410A,de waarde van GWP is 1975),is de druk van de buis zeer hoog,dus zorg ervoor om voorzichtig te zijn wanneer u het apparaat gaat installeren en repareren. Als het netsnoer beschadigd is, moet deze worden vervangen door de fabrikant, zijn dealer of vergelijkbare bekwame personen om gevaar te voorkomen. De airconditioner moet worden geïnstalleerd door een professionele installateur. De temperatuur van het koelcircuit zal hoog zijn, houd de interconnectie kabel uit de buurt van de koperen buis. Deze aanduiding geeft aan dat dit product niet mag worden weggegooid met ander huishoudelijk afval in de EU.Om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door ongecontroleerde afvalverwijdering, hergebruik het om duurzame hergebruik van grondstoffen te bevorderen.Om uw gebruikte apparaat in te leveren, gebruik dan de teruggave- en inzamelsystemenof neem contact op met de winkel waar het product is gekocht. Zij kunnen dit product terugnemen om het milieuvriendelijke te kunnen laten recyclen.Veiligheidsmaatregelen Symbolen in dit Gebruiks- en onderhoudshandleiding worden geïnterpreteerd zoals hieronder weergegeven. Zorg ervoor dat niet te doen. Besteed aandacht aan een dergelijke situatie. Aarding is essentieel. Waarschuwing: Onjuist gebruik kan een ernstig gevaar, zoals overlijden, ernstig letsel veroorzaken, etc.

Gebruik de voeding stroomonderbreker niet of trek de stekker uit het stopcontact tijdens om het uit te schakelen tijdens het gebruik. Dit kan brand veroorzaken als gevolg van vonk, etc. Houd de voeding stroomonderbreker of stekker uit het vuil. Sluit het netsnoer stevig en correct aan, opdat het geen elektrische schok veroorzaakt of brand uitbreekt vanwege onvoldoende contact. Gebruik de juiste voeding in overeenstemming met de voorwaarde op het typeplaatje. Anders kunnen ernstige storingen of gevaar plaatsvinden of een brand kan uitbreken. Niet knopen, trekken of drukken op het netsnoer, opdat het netsnoer worden gebroken. Een elektrische schok of brand wordt waarschijnlijk veroorzaakt door een gebroken stroomkabel. Steek nooit een stok of een gelijkaardig obstakel in het apparaat. Omdat de ventilator met hoge snelheid draait, kan hierdoor letsel ontstaan. Het apparaat niet zelf repareren. Als dit niet goed wordt uitgevoerd, kan dit een elektrische schok veroorzaken, etc. Zet het apparaat in de eerste plaats uit met de afstandsbediening voordat de voeding wordt onderbroken waardoor een storing kan optreden. Het is schadelijk voor de gezondheid als de koele lucht u bereikt voor een lange tijd. Het is wenselijk dat de luchtstroomwordt gecirculeerd door de kamer Voorkomen dat de luchtstroom gasbranders en kachels bereikt. Gebruik de bedieningsknoppen niet wanneer uw handen nat zijn. Plaats geen voorwerpen op de buitenunit. Het is de verantwoordelijkheid van de gebruiker dat het apparaat geaard wordt volgens de lokale codes of verordeningen door een erkende technicus. OFF OFF

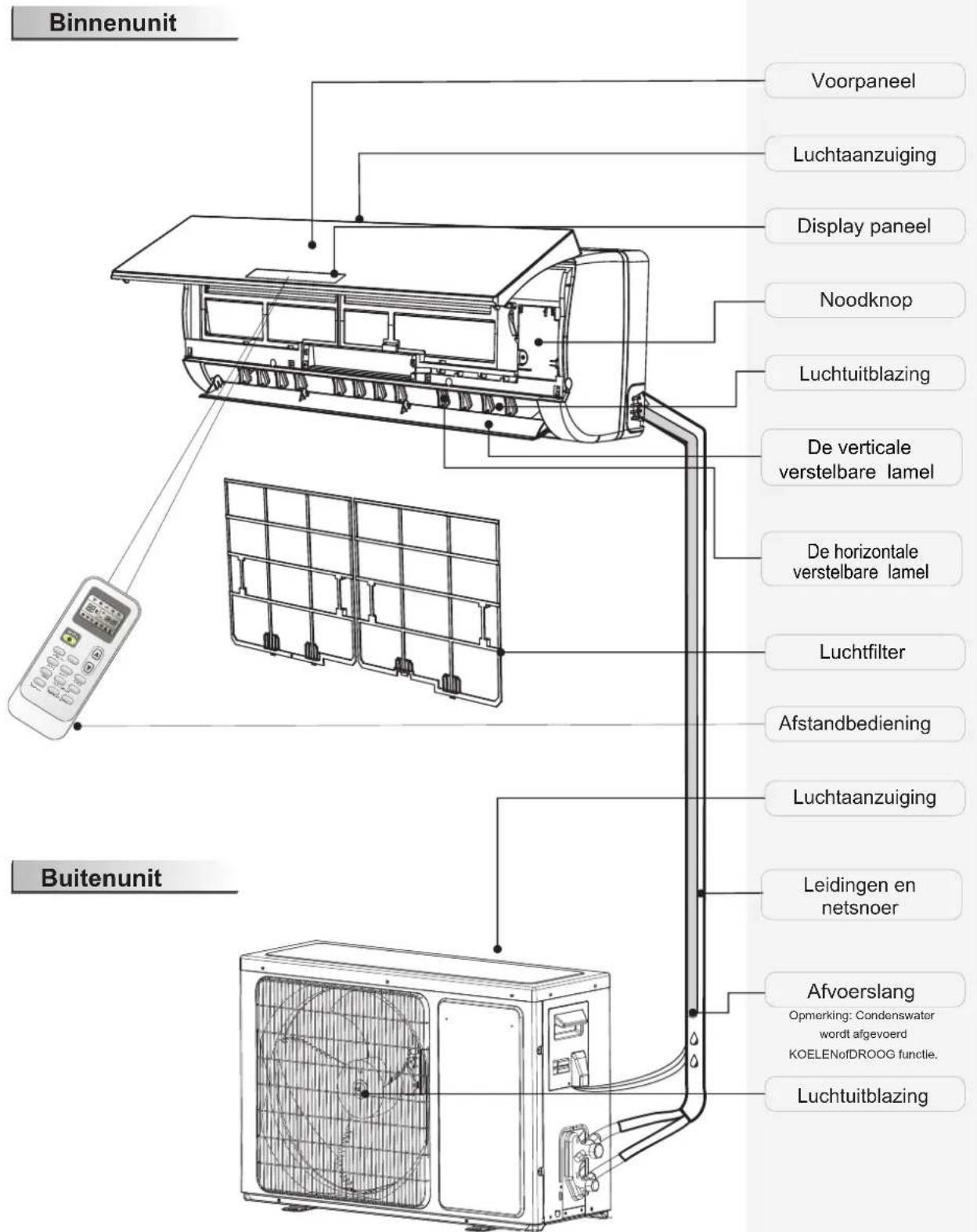

OFFDe bovenstaande afbeelding is een vereenvoudigde weergave van de unit; het kan daarom zijn dat deze nietovereenkomt met de unit die u aangeschaft heeft. Aanduiding van de onderdelen

OFF Luchtaanzuiging Luchtuitblazing Luchtuitblazing Luchtfilter Afstandbediening Leidingen en netsnoer Noodknop Display paneel Afvoerslang Opmerking: Condenswater wordt afgevoerd KOELENofDROOG functie. Luchtaanzuiging Voorpaneel De verticale verstelbare lamel De horizontale verstelbare lamelDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maarhun functie is hetzelfde.

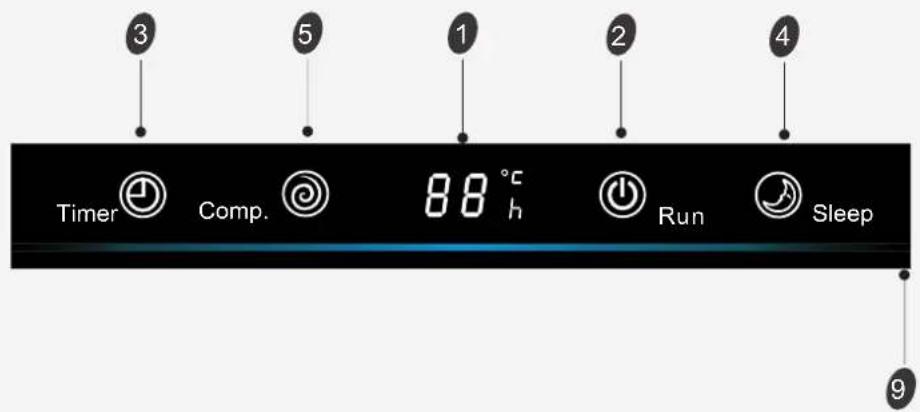

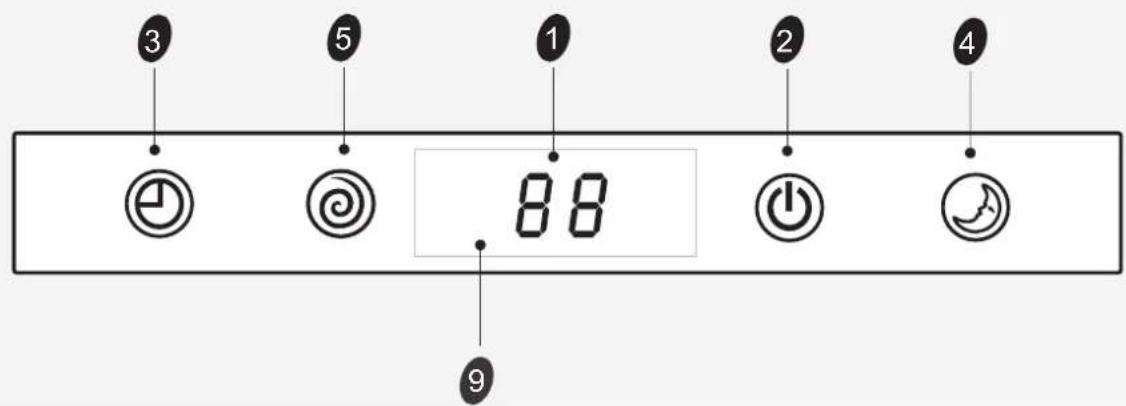

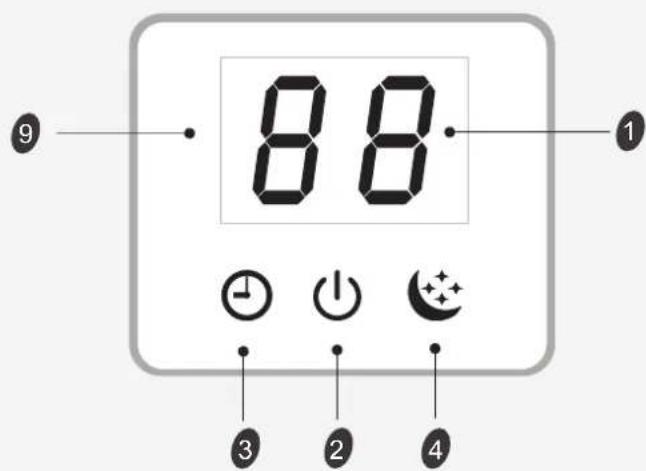

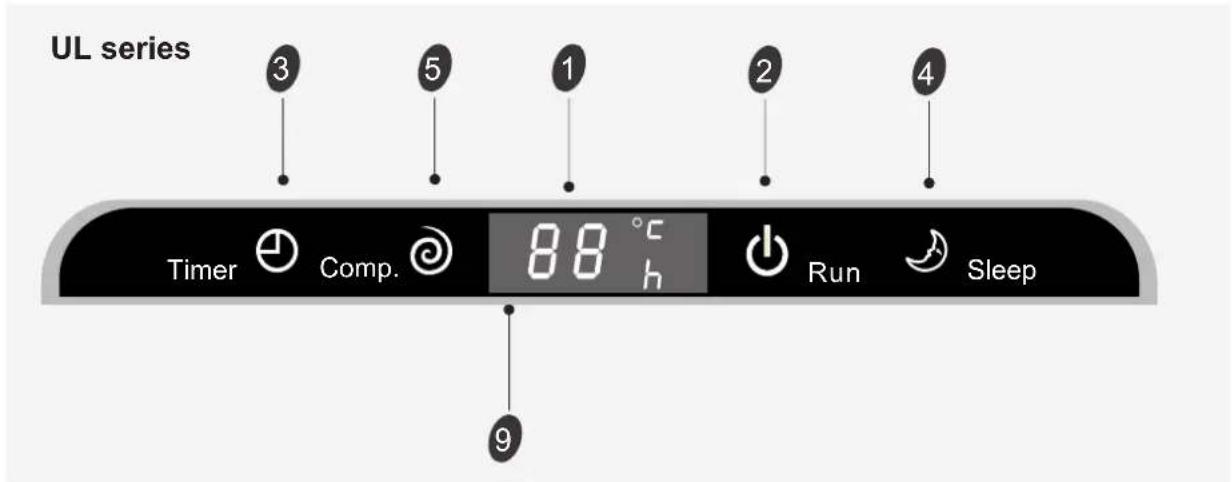

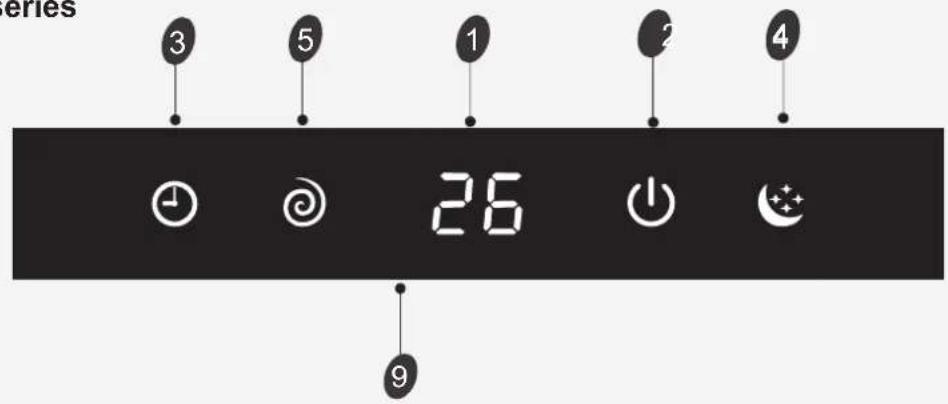

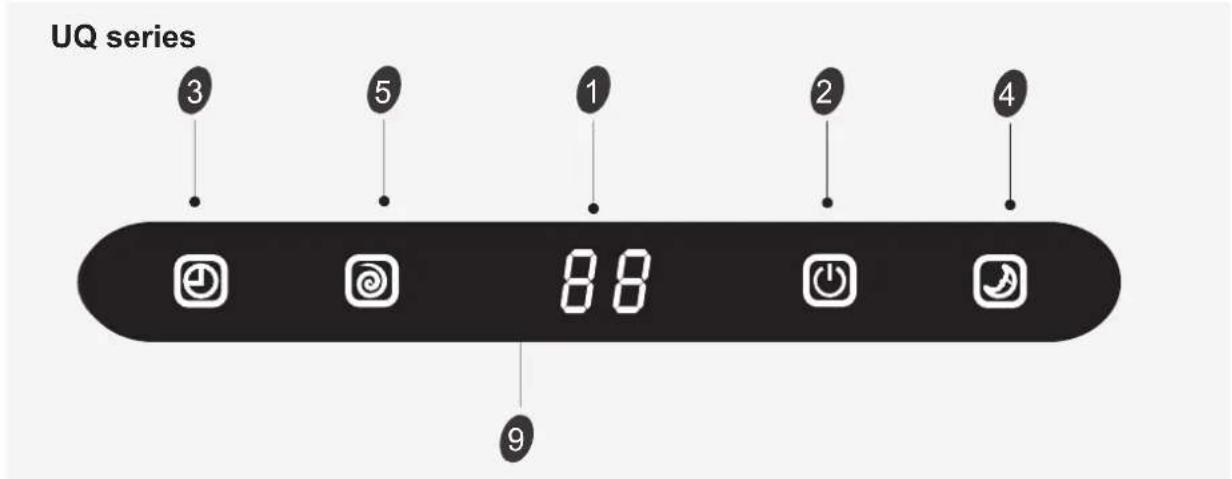

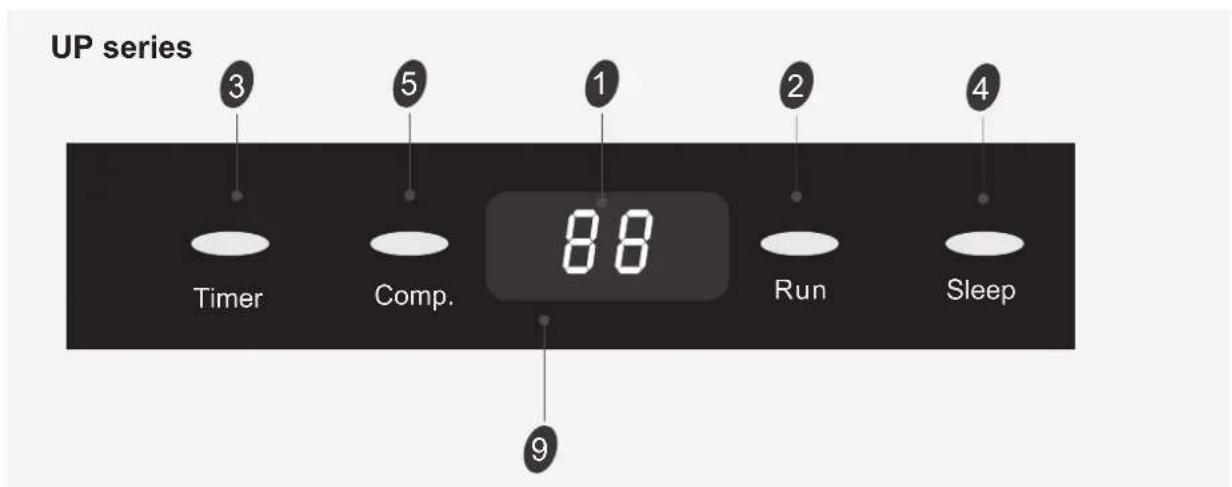

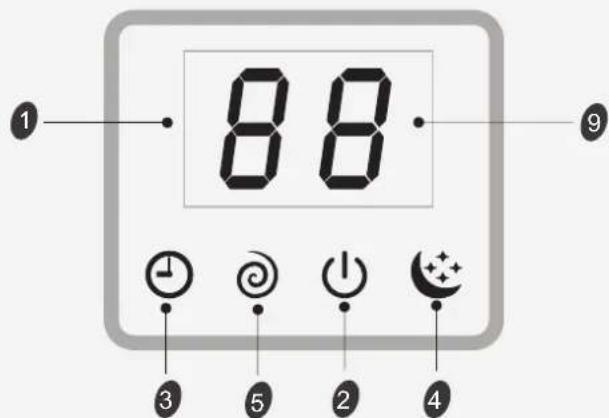

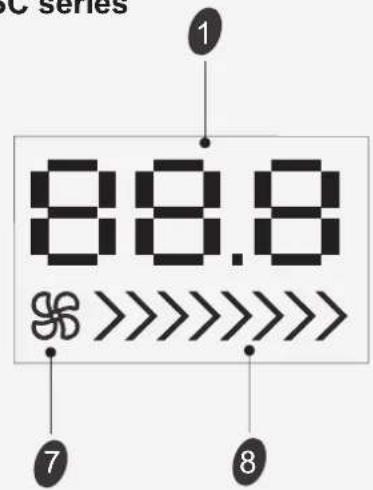

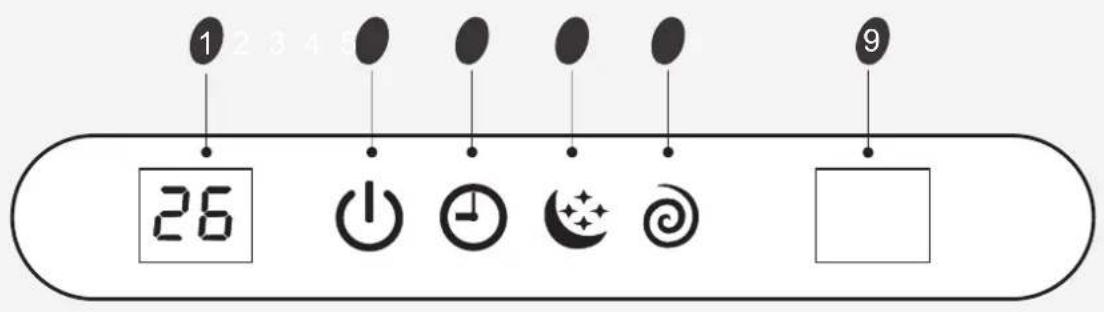

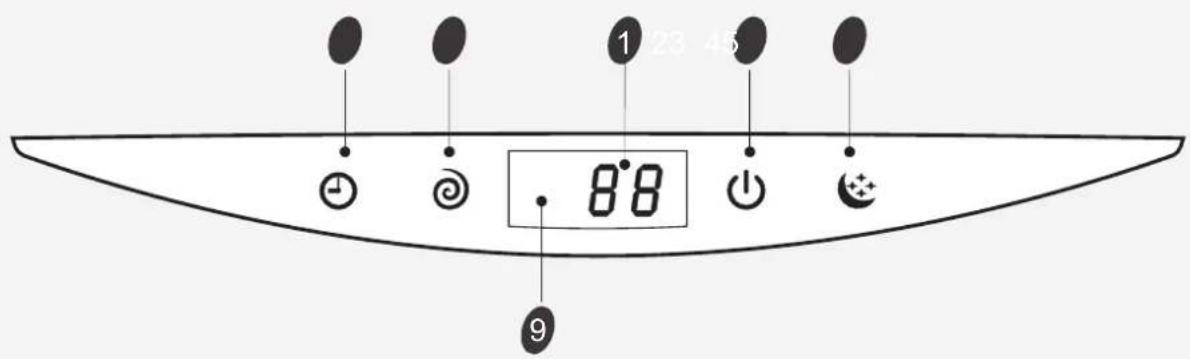

Inleiding Weergave-opties Werkings aanduiding Dit brandt als de AC in werking is. Het knippert tijdens het ontdooien Timer indicator Het brandt tijdens ingestelde tijd. Slaap indicator Het brandt in de slaapstand. Indicatielample Compressor Het brandt als de compressor draait. Weergave set temperatuur. Het toont FC na 200 uren van gebruik als herinnering om de filter te reinigen. Na het reinigen van het filter druk op de filter reset-knop op de binnenunit achter het voorpaneel om de display te resetten.(optioneel)

Temperatuur aanduidingDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-optiesDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-optiesDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-optiesDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maar hun functie is hetzelfde.

Inleiding Weergave-optiesDe vorm en plaats van de schakelaars en indicatielampjes kan variëren bij de verschillende modellen, maar hun functie is hetzelfde.

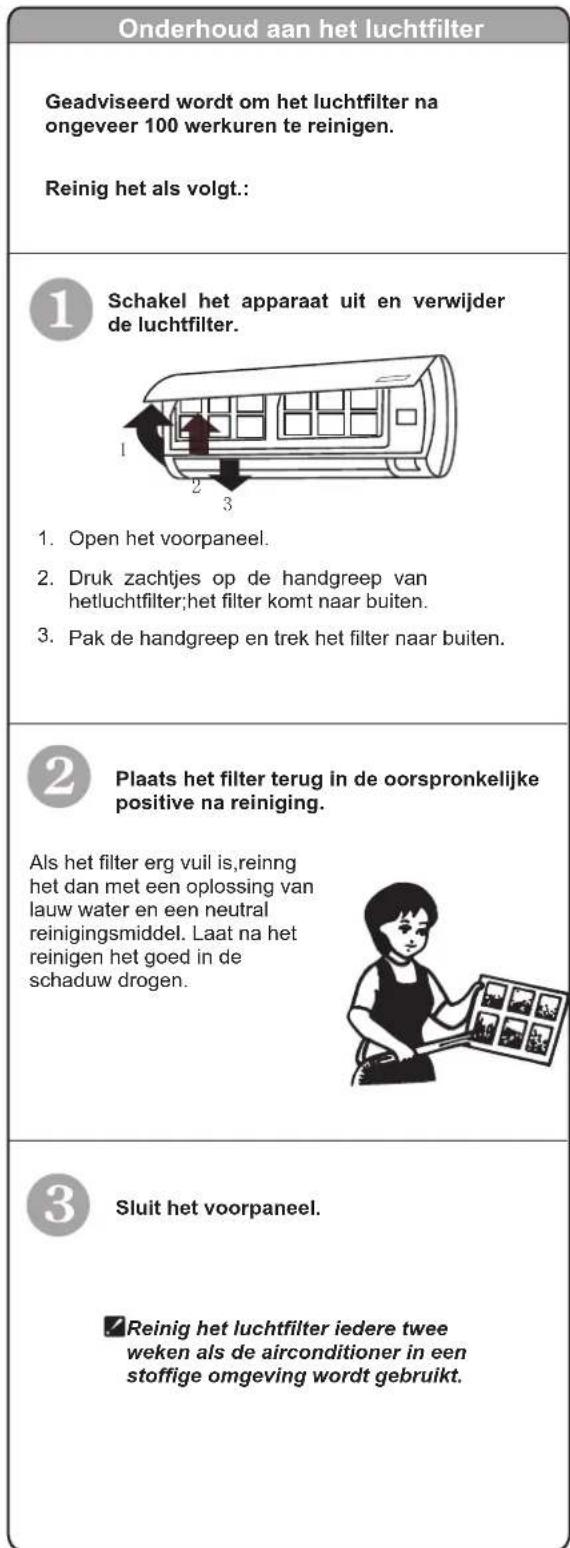

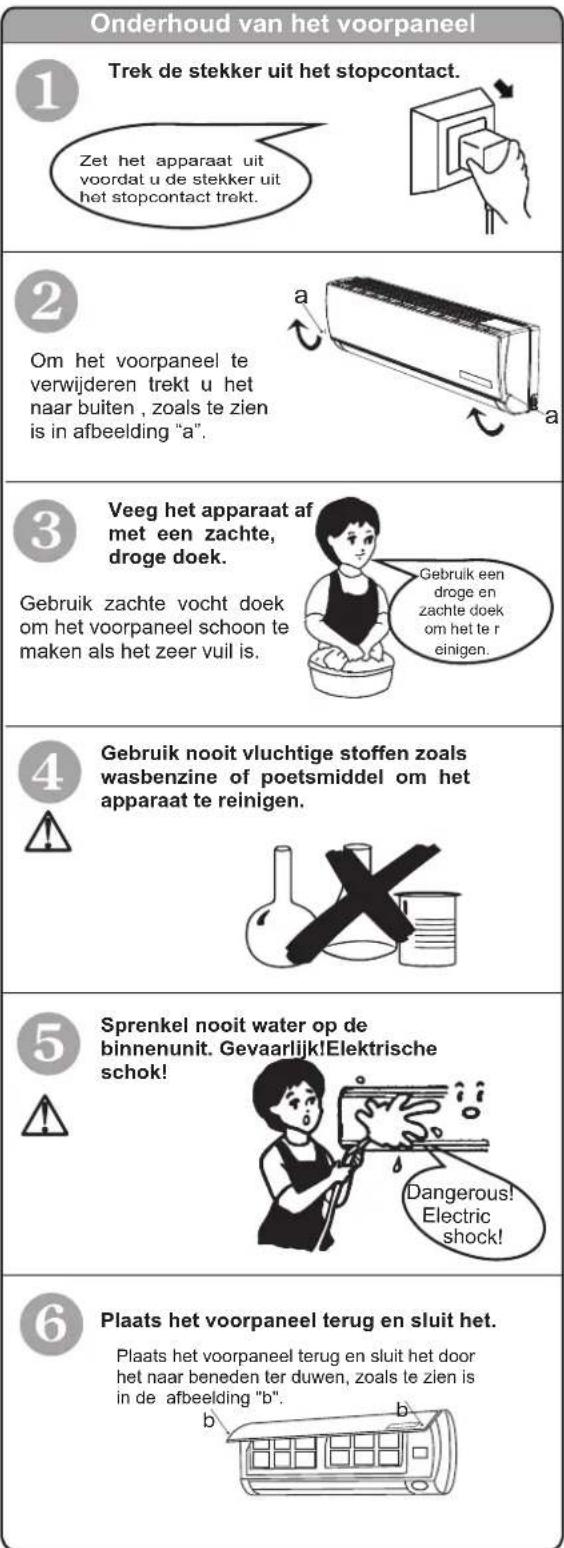

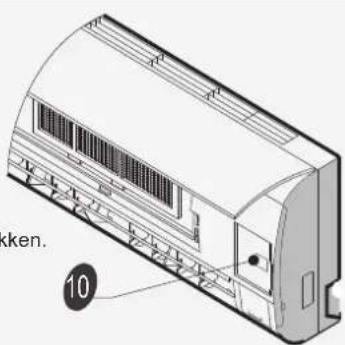

ON/OFF Om de AC te laten functioneren of te stoppen door op deze knop te drukken.Noodknop 10Zet het apparaat uit voordat u de stekker uit het stopcontact trekt.Geadviseerd wordt om het luchtfilter na ongeveer 100 werkuren te reinigen.Reinig het als volgt.: Onderhoud van het voorpaneel Onderhoud aan het luchtfilter Trek de stekker uit het stopcontact.Gebruik nooit vluchtige stoffen zoals wasbenzine of poetsmiddel om het apparaat te reinigen.Plaats het filter terug in de oorspronkelijke positive na reiniging.Sluit het voorpaneel. shock! Electric Dangerous! Veeg het apparaat af met een zachte, droge doek.Gebruik zachte vocht doek om het voorpaneel schoon te maken als het zeer vuil is.Sprenkel nooit water op de binnenunit. Gevaarlijk!Elektrische schok!Plaats het voorpaneel terug en sluit het. Plaats het voorpaneel terug en sluit het door het naar beneden ter duwen, zoals te zien is in de afbeelding "b".Als het filter erg vuil is,reinng het dan met een oplossing van lauw water en een neutral reinigingsmiddel. Laat na het reinigen het goed in de schaduw drogen.Reinig het luchtfilter iedere twee weken als de airconditioner in een stoffige omgeving wordt gebruikt.Schakel het apparaat uit en verwijder de luchtfilter.

Open het voorpaneel. Druk zachtjes op de handgreep vanhetluchtfilter;het filter komt naar buiten.

Pak de handgreep en trek het filter naar buiten.Gebruik een droge en zachte doek om het te reinigen.Om het voorpaneel te verwijderen trekt u het naar buiten , zoals te zien is in afbeelding “a”.

OnderhoudFuncties van de VERWARMINGS-modus Voorverwarming Ontdooien Het duurt 2-5 minuten om het verdampingstoestel voor te verwarmen aan het begin van de functie VERWARMEN, zodat er geen koude lucht uitgeblazen wordt. In de modus VERWARMEN ontdooit het apparaat automatisch om de doelmatigheid te verhogen. Deze procedure duurt gewoonlijk 2-10 minuten. Tijdens het ontdooien stoppen de ventilatoren. Nadat het ontdooien voltooid is, keert het apparaat automatisch terug naar VERWARMEN. Opmerking: Verwarming is NIET beschikbaar bij airconditioners van het model ALLEEN koelen. Geluidshinder Functioneringsconditie De beveiligingsapparaatkanin de volgende gevallen losschieten en het apparaat stoppen. VERWAR MEN KOELEN DROGEN

Bij modellen voor tropisch (T3) klimaat, is het temperatuurpunt

De temperatuur van sommige producten is toegestaan buiten het bereik. In specifieke situatie, raadpleeg dan de handelaar. Als de werking van het apparaat volledig gestopt is, drukt u op de ON/OFF-toest om het opnieuw te starten.De timer moet opnieuw ingesteld worden als deze geannuleerd is. Installeer de airconditioner op een plaats die het gewicht van het apparaat kan houden, zodat het rustiger kan werken. Installeer de buitenunit op een plaats waar de uitgeblazen lucht en het geluid van het apparaat in werking geen hinder voor uw buren geven. Plaats geen obstakels voor de luchtuitgang van de buitenunit, omdat deze de werking van de airconditioner kunnen bëinvloeden en het geluidsniveau kunnen verhogen.

Bescherming Functies van de beveiligingsinrichtingen De beveiligingsinrichting treedt in de volgende gevallen in werking: Als u de unit opnieuw probeert te starten direct nadat deze is gestopt of nadat u de modus hebt gewijzigd terwijl het apparaat in werking was; u moet 3 minuten wachten. Als u het apparaat op de netvoeding heeft aangesloten en onmiddelijk aanzet, kan ere en vertraging van 20 seconden optreden voordat het apparaat begint te werken. Als de airconditioner in de KOELENof DROOG modus werkt met de deur en/of raam geopenden de relatieve vochtigheid is lager dan 80%, dan druppelt er dauw naar beneden uit de luchtuitgang. Temperatuur van de buitenlucht is hoger dan 24℃ Temperatuur van de buitenlucht is lager dan-10℃ Kamertemperatuur is hoger dan 27℃ Temperatuur van de buitenlucht is hoger dan *43℃ Kamertemperatuur is lager dan 21℃ Kamertemperatuur is lager dan 18℃Probleem Analyse Apparaat werkt niet Geen koele of warme lucht Apparaat werkt niet onmiddelijk Werktniet direct Er is een eigenaardige geur Er kan een knars-geluid gehoord worden Er komt damp uit de uitgang De unit schakelt over van de verwarmings mode naar ontdooien. De indicator licht op en keert terug naar de verwarmings modus. Werktniet Is het beveiligingsapparaat of de zekering gesprongenWacht gedurende3 minutenen begin opnieuw. Het bescherm apparaat kan voorkomen dat de unit funcioneert Zijn de batterijen van de afstandsbediening bijna leeg Is de stekker uit het stopcontact getrokken De volgende gevallen niet altijd een mogelijk defect, controleer deze voor het vragen voor onderhoud. Als er sprake is van sterkeinterferentie (van overmatige statische elektrische ontlading of voedingsspanning abnormaliteit)Ontkoppel de voedingsspanning en sluitdezena 2-3 secondenweeraan.* Als u de bedieningsmodus verandert, kan ere en vertraging optreden van 3 minuten. Deze geur kan afkomstig zijn van een andere bron zoals meubels, cigaretten of andere voorwerpen etc, welke wordt aangezogen door het apparaaten wordt uitgeblazen met de lucht. Veroorzaakt door de stroming van het koelmiddel in de airconditioner.Geenredentotbezorgdheid. Geluid van ontdooien in de verwarmen modus. Dit wordt veroorzaakt door uitzetting of inkrimping van het voorpaneel door temperatuursverandering. Mist verschijntwanneer de lucht in de kamerzeerkoudwordt.Ditkomt door dekoelelucht die wordt afgevoerd vanuitdebinnenunit tijdens de KOELEN of DROGEN Modus.

Problemen oplossing Ishet luchtfilter vuil? Zijn de openingen voor luchtaanzuiging en luchtuitgang verstopt? Is de temperatuur goed ingesteld？ Staandeuren oframen open? Er is een geluid van stromend water te horen De draaiende indicator knippert constant en de binnen ventilator stopt9 Afstand van de wand moet meer dan 50mm zijn Afstand van de luchtaanzuigings openi ng van de wand moet meer dan 250mm zijn Afstand van de luchtaanzuigingsopening van de wand moet meer dan 250mm zijn Meer dan 250mm Afstand van het plafond met meer dan 200 mm zijn Afstand van de wand moet meer dan 50mm zijn Afstand van de vloer moet meer dan 2500mm zijn Installatie-instructies Installatie diagram n de wand moet meer dan 500mm z Afstand van de luchtuitblazingsopening va ijn De bovenstaande afbeelding is een vereenvoudigde weergave van de unit; het kan daarom zijn dat deze niet overeenkomt met de unit die u aangeschaft heeft. De installatie mag alleen uitgevoerd worden door bevoegd personeel, in overeenstemming met de plaatselijke bedradingsvoorschriften.innenunit innenunit Binnenunit Buitenunit Leidinglengte max.15 m Leidinglengte max.15 m Hoogte moet minder zijn dan 5m Hoogte moet minderzijn dan 5m

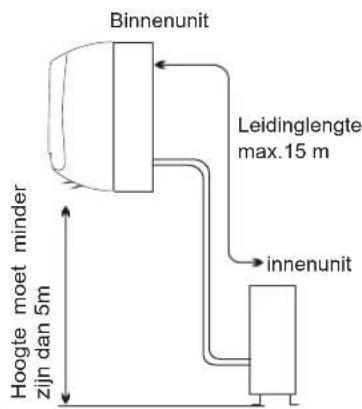

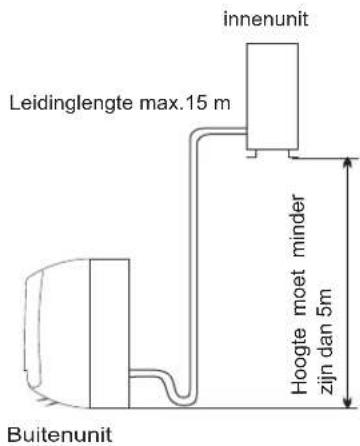

Installatie-instructies Kiezen van de beste plaats voor installatie Plaats voor het installeren van de buitenunit Installeer de buitenunit op een handige en goed geventileerde plaats; installeer het apparaat niet waar vloeibaar gas zou kunnen lekken. Houd u aan de vereiste afstand van de wand. De leiding mag maximaal 15 meter lang zijn. Als deze langer is dan 5 meter, dan is er een extra hoeveelheid koelvloeistof van 20 gram per meter nodig. Het hoogteverschil tussen de binnen- en buitenunit mag maximaal 5 meter zijn. Als de buitenunit zich op een hogere plaats bevindt dan de indoorunit, is een elleboogstuk in de leiding voordat de leiding naar binnen loopt noodzakelijk. Installeer de buitenunit niet op een vuile of vette plaats, bij een uitgang van vulkanisatiegas of bij een zeer zout strand. Vermijd het apparaat te installeren aan de kant van de weg, waar het bevuild zou kunnen worden met modderwater. Installeer de unit op een vast draagvlak waar het geluid van het apparaat in werking niet versterkt wordt. Installeer de unit op een plaats waar de luchtuitgang niet geblokkeerd wordt Vermijdinstallatie in direct zonlicht,ineen gangpadofzijuitgang,ofin de buurt vanwarmtebronnenenventilatoren. Weg te houden van brandbare materialen, dikke olie en natte of ongelijkmatige plaatsen. Plaats voor het installeren van de binnenunit Kies een plaats waar geen obstakels zijn bij de luchtuitgang, en de luchtgemakkelijk in iedere hoek geblazen kan worden. Kies een plaats waar gemakkelijk leidingen aangelegd en gaten in dewand gemaakt kunnen worden. Houd u aan de vereiste afstand van het plafond en de wand volgens hetbedradingsdiagram. Het luchtfilter moet gemakkelijk verwijderd kunnen worden. Houd de unit en de afstandsbediening tenminste 1 m van de televisie,radio enz. vandaan. Zover mogelijk weghouden vanfluorescentielampen. Plaats geen voorwerpen nabij de luchtaanzuigingsopening die deze zoudenkunnen blokkeren. Installeren op eenmuur die sterkgenoeg is om het gewicht van de unit tedragen. Op eenplaatsinstalleren die het geluid en trillingen van de werkingnietzallatendoentoenemen. Wegtehouden van direct zonlicht en warmtebronnen. Plaatsgeenbrandbarematerialen of verbrandingsproductenapparaten op de bovenzijdevan de eenheid. Als de hoogte en lengte van de leidingen buiten het bereik van de table liggen, raadpleeg dan de handelaar. Model 7K~18K

Volume van geladen koelvloeistof in unit voor max. leidinglengte Maximale leidinglengte (m) Maximaal hoogteverschil H (m) Vereiste hoeveelheid extra koelvloeistof (g/m) 21K~25K 30K

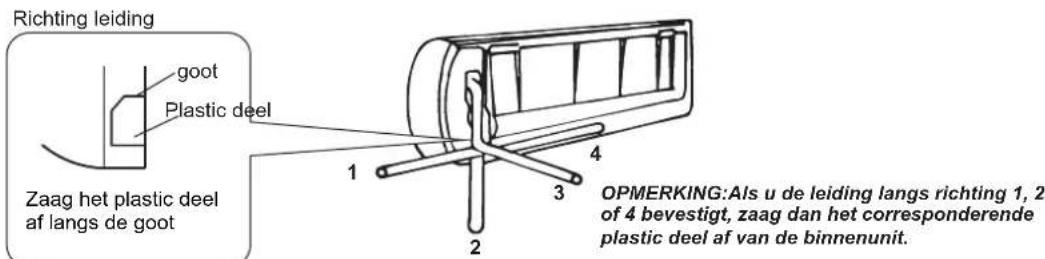

goot OPMERKING:Als u de leiding langs richting 1, 2 of 4 bevestigt, zaag dan het corresponderende plastic deel af van de binnenunit. Plastic deel Zaag het plastic deel af langs de goot

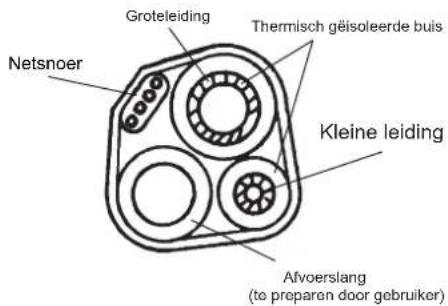

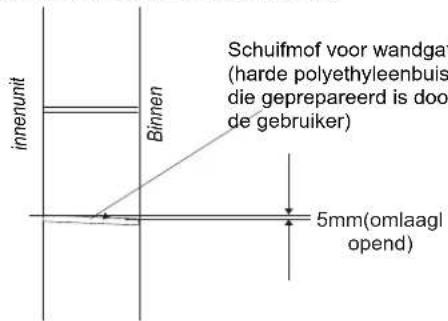

Installatie-instructies innenunit Binnen Schuifmof voor wandgat (harde polyethyleenbuis die geprepareerd is door de gebruiker) 5mm(omlaagl opend) Nadat u de leiding op de juiste manier hebt aangesloten, installeert u de afvoerslang. Sluit vervolgens de netsnoeren aan. Verpak de leidingen,snoeren en afvoerslang samen in thermisch isolatiemateriaal. Installatie van de binnenunit Bevestig de leidingen (leidingen voor vloeistof en gas) en de kabels door het gat in de wand vanaf de buitenkant, of bevestig deze vanaf de binnenkant nadat u de binnenleidingen en kabelaansluitingen tot stand heeft gebracht, zodat de buitenunit erop aangesloten kan worden. Bepaal of het plastic gedeelte afgezaagd moet worden, in overeenstemming met de richting van de leidingen (zie onder).

3. Indoor Unit Piping Installation

Installeer een schuifmof in het gat in de wand om deze netjes em schoon te houden. Boor een gat in de wand. Het gat moet licht naar beneden lopen naar buiten. Bepaal de positie van het gat voor de leiding in overeenstemming met de plaats van de montageplaat.

Een gat boren voor de leiding Stel de montageplaat perfect horizontaal af met behulp van een waterpas of loodlijn. Boor gaten van 32 mm diep in de wand om de plaat te bevestigen. Steek de plastic pluggen in de gaten en bevestig de montageplaat met tapschroeven. Controleer of de montageplaat goed bevestigd is. Boor vervolgens een gat voor de leiding.

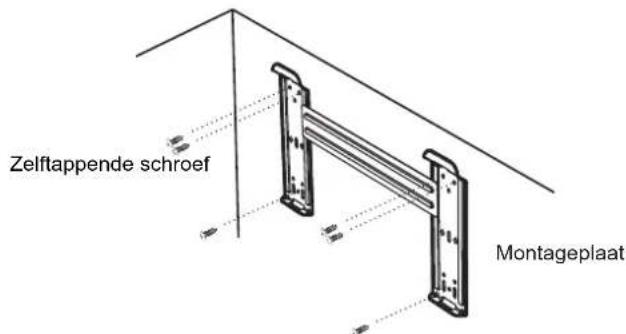

.Installeren van de montageplaat Kies een plaats om de montageplaat te installeren in overeenstemming met de plaats van de binnenunit en de richting van de leidingen. Montageplaat Zelftappende schroef Opmerking: De vorm van uw montageplaat kan afwijken van die op de afbeelding, maar de installatiemethode is gelijk. Opmerking: Zoalsaangegeven in debovenstaande figuur,dezes gatenafgestemd op de zelftapendeschroef opde montageplaat, moeten worden gebruikt omde montageplaatvast te maken, de anderen zijn voorbereid.Installatie-instructies Warmte-isolatie van de verbindingsstukken van de leidingen: Omwikkel de verbindingsstukken van de leidingen met thermisch isolatiemateriaal en dek ze af met vinyltape. Warmte-isolatie van de leidingen:

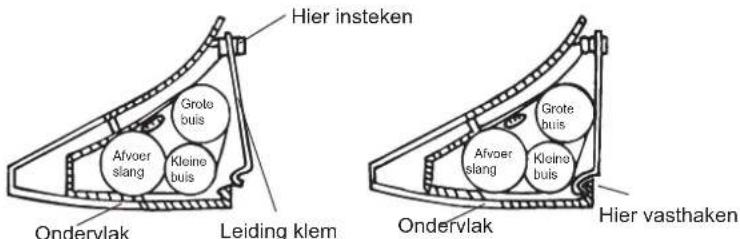

Plaats de afvoerslang onder de leiding.

Isolatiemateriaal: polyethyleenschuim van meer dan 6 mm dik. OPMERKING: De afvoerslang moet geprepareerd worden door de gebruiker. Draai de afvoerleiding niet, laat haar niet uitsteken of rondzwaaien, em dompel het uiteinde niet onder in water. Als er een verlengde afvoerslang wordt aangesloten op het afvoerleiding, zorg er dan voor dat deze thermisch geïsoleerd is wanneer u deze naar de binnenunit leidt. Als de leiding naar rechts gericht is, moeten de leiding, het netsnoer en de afvoerleiding thermisch geïsoleerd worden en aan de achterkant van de unit bevestigd worden met een leidingklem. Warmte-isolatie Omwikkeld met vinyltape A. Sluit de leidingklem aan op de sluiting. B. Druk om de leidingklem te haken op het ondervlak.OndervlakOndervlakLeiding klemHier vasthaken Hier instekenAfvoerslang AfvoerslangGrote buis Grote buis Kleine buis Kleine buis

Draai ze eerst met de hand vast, en gebruik vervolgens de moersleutels.

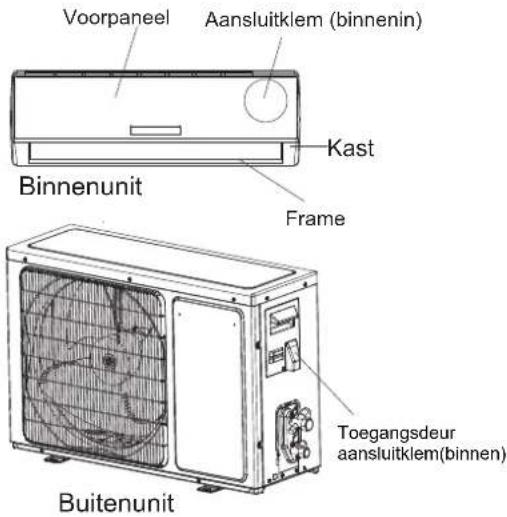

Sluit de leidingen van de binnenunit aan met behulp van twee moersleutels.Let speciaal op de toegestane torsie zoals hieronder weergegeven wordt,om te voorkomen dat de leidingen, aansluitingen en moeren vervormd em beschadigd worden.4. De kabel aansluiten Buitenunit Binnenunit 1). Verwijder de toegangsdeur van de buitenunit door de schroef los te draaien.Sluit de draden één voor één als volgt aan op de aansluitklemmen op het schakelbord.2). Bevestig het netsnoer op het schakelbord met een kabelklem. 3). Plaats de toegangsdeur terug in de oorspronkelijke positie em draai de schroef vast. Gebruik een erkende stroomonderbreker voor het model 24 K tussende stroombron en de unit. Er moet een stroomverbreker aangebracht worden die alle voedingslijnen adequaat kan afsluiten. Sluit het netsnoer op de binnenunit aan door de draden één vooréén op de aansluitklemmen op het schakelbord aan te sluiten inovereenstemming met de aansluiting van de buitenunit. Frame Kast Voorpaneel Kabelspecificaties Opmerking: Voor sommige modellen is het nodig om de aansluitingen met de aansluitklem van de binnenunit uit te voeren moet de kast verwijderd worden. Aansluitklem (binnenin) Binnenunit Buitenunit Installatie-instructies WAARSCHUWING:

Gebruik een afzonderlijk stroomcircuit specifiek voorde airconditioner. Voor de bedradingsmethode wordtverwezen naar hetschakelingsdiagram op debinnenkant van de toegangsdeur.

Controleer of de dikte van de kabel overeenkomt metde specificatie van de stroombron.Zie de tabel met kabelspecificaties hieronder)

Controleer de draden en zorg ervoor dat deze allemaalstevig vastzitten nadat u de kabel hebt aangesloten. Zorg ervoor dat u een aardlekschakelaar installeertin een natte of vochtige omgeving.De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op de externe weergave van een standaard model.Dientengevolge kan de vorm verschillen van die van de airconditioner die u heeft geselecteerd. Toegangsdeur aansluitklem(binnen) 7K~12K H07RN-FH07RN-F H05VV-F H07RN-F 7K*~12K* Netsnoer 1.0/1.5mm

Aandacht: De stekker moet toegankelijk zijn, ook na de installatie van het apparaat in het geval er behoefte is om deze los te koppelen.Indien dit niet mogelijk is, sluit u het apparaat aan op een tweepolige schakelpunt met contact scheiding van ten minste 3 mm geplaatst op een toegankelijke plaats, zelfs na installatie. H07RN-F H07RN-FH05VV-F 2.5mm

OPMERKING:K* betekent dat de voeding van dit model uit de binnenunit komt. 21K*~30K* 14K~18K H07RN-F H07RN-F 1.5mm

H07RN-FInstallatie-instructies

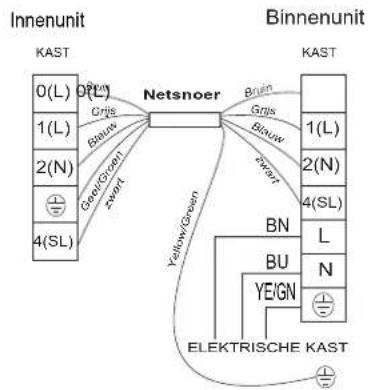

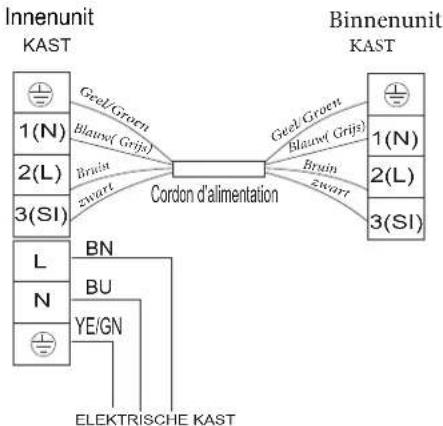

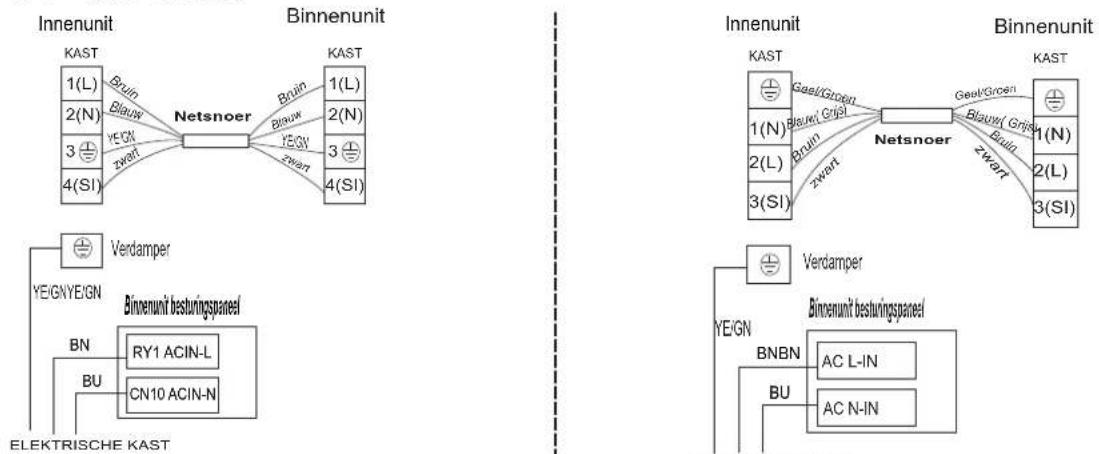

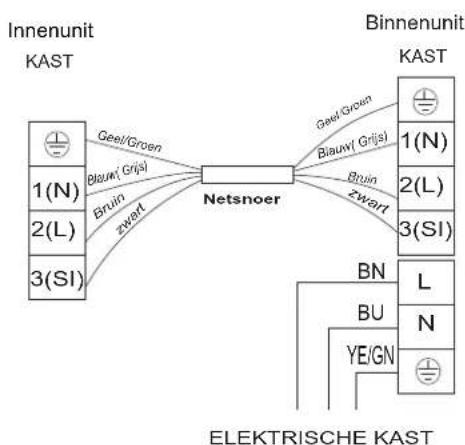

7K*~12K* Model Zorg ervoor dat de kleur van de draden van de buitenunit en het nummer van de aansluitklem dezelfde zijn als die van de binnenunit. 7K~30K Model Bedradingsdiagram InnenunitKAST 14K*~30K*Model Voor * modellen is de voeding aangesloten vanuit de binnenunit met een stroomonderbreker. Het diagram is enige referentie, en de werkelijke terminal prevaleren. Innenunit BlauwBlauwzwart 1(L)1(L) 2(N)2(N) 4(SI) 4(SI) zwart

YE/GN Blauw( Grijs) Blauw( Grijs) zwart zwart Bruin Bruin Geel/Groen Geel/Groen Netsnoer3.

Installeren van de afvoerpoort en de afvoerslang (alleen voor model met verwarmingspomp) Het condenswater wordt afgevoerd vanuit de buitenunit wanneer de unit in de verwarmingsmode werkt. Om uw buren niet te hinderen em het milieu te beschermen, dient u een afvoerpoort en een afvoerslang te installeren om het condenswater af te voeren. Gewoon de afvoerslang en de rubberen ring installeren aan het chassisvande buitenunit, sluitdan eenafvoerslangaan op deuitgang zoalsdeafbeelding rechtslaat zien

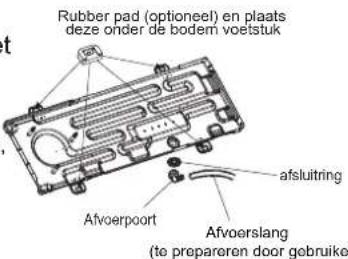

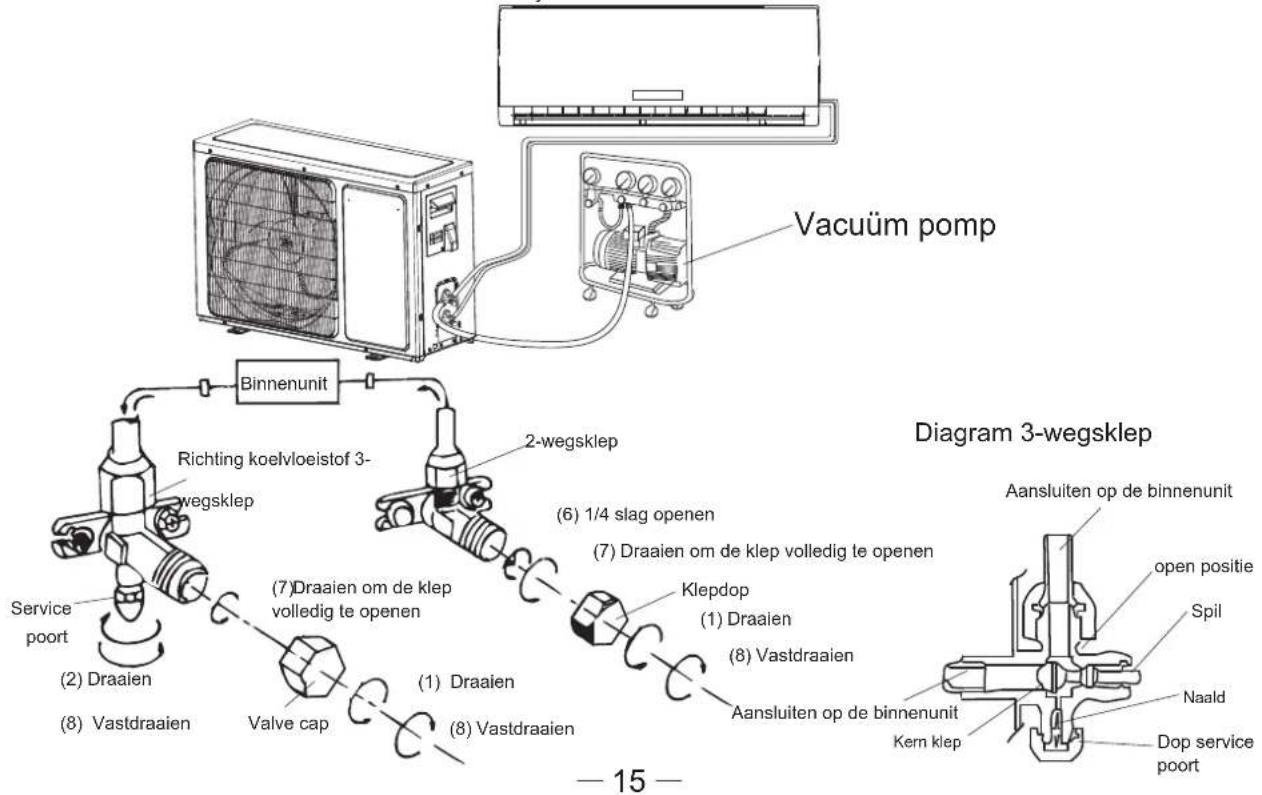

Installatie-instructies Installatie van de buitenunit Rubber pad (optioneel) en plaats deze onder de bodem voetstukafsluitringAfvoerpoort Afvoerslang(te prepareren door gebruiker) Installeren en bevestigen van de buitenunit Bevestig de unit met bouten en moeren stevig op een vlakke en sterke vloer. Als de unit aan de muur of op het dak wordt geïnstalleerd, zorg er dan voor dat u de steun goed bevestigt om te voorkomen dat de unit gaat schudden bij hevige trillingen of harde wind. Leidingaansluiting van de buitenunit Verwijder de doppen van de 2-wegs- en 3-wegsklep. Sluit de leidingen apart op de 2-wegs- en 3-wegskleppen aan, in overeenstemming met de vereiste torsie. Kabelaansluiting van de buitenunit (zie vorige pagina) Luchtzuivering Vochtige lucht in de koelcyclus kan een storing in de compressor veroorzaken. Nadat u de binnen- en buitenunit geïnstalleerd heeft, dient u lucht en vocht uit de koelcyclus te verwijderen met behulp van een vacuümpomp, zoals hieronder weergegeven is. Opmerking:In verband met de in het systeem heersende hoge druk en ter bescherming van het milieu, dient u ervoor te zorgen dat u de koelvloeistof niet rechtstreeks in de lucht laat vrijkomen. Vacuüm pomp Diagram 3-wegsklep Aansluiten op de binnenunitopen positieSpil NaaldDop service poort Aansluiten op de binnenunitKern klep2-wegsklep(6) 1/4 slag openen(7) Draaien om de klep volledig te openenKlepdop(1) Draaien(8) Vastdraaien (7) Draaien om de klep volledig te openen (1) Draaien(8) VastdraaienValve capService poort(2) Draaien(8) VastdraaienRichting koelvloeistof 3-wegsklepBinnenunit16 Installatie instructies Zuiveren van de luchtbuizen: (1) Draai de doppen van de 2- en 3-wegskleppen los en verwijder ze. (2) Draai de dop van de serviceklep los en verwijder deze. (3) Sluit de flexibele slang van de vacuümpomp aan op de serviceklep. (4) Start de vacuümpomp en laat deze 10-15 minuten draaien, totdat de pomp een absoluut vacuüm van 10 mm Hg bereikt. (5) Sluit terwijl de vacuümpomp nog draait de lage-drukknop op het spruitstuk van de vacuümpomp. Stop de vacuümpomp vervolgens. (6) Open de 2-wegsklep ¼ slag, en sluit deze weer na 10 seconden. Controleer de sluitendheid van alle verbindingen met behulp van vloeibare zeep of een elektronische lekdetector. (7) Draai de 2 en 3-weg kleppenstuurpen,omde kleppenvolledigte sluiten.Ontkoppel de flexibelevacuümpomp slang. (8) Plaats de doppen van alle kleppen terug en draai ze stevig vast.Merci d’avoir acheté ce climatiseur. Veuillez lire ces consignes d’utilisation et d’installation avant d’utiliser l’appareil pour la première fois et conservez-les pour votre référence. FRANÇAIS3
