INSTALLATIONS-UND GEBRAUCHSANWEISUNGEN

Vor der Installation und Verwendung these Geräts lesen SieitteThese Gebrauchs-und Installationsanleitung aufmerksam durch, undbewahren Sie diese Bedienungsanleitung fur späteren Gebrauch auf.

Inhalte

Sicherheitshinweise 1

Vorbereitung vor der Verwendung 2

Sicherheitsvorkehrungen 3

Bezeichnung der Teile 4

Inneneinheit 4

AuBeneinheit 4

Anzeigevorstellung 5

Wartung 6

Schutz 7

Fehlerbehebung 8

Installationsanleitungen 9

Installationsplan 9

Den Installationsort wahlen 10

Die Installation der Inneneinheit 11

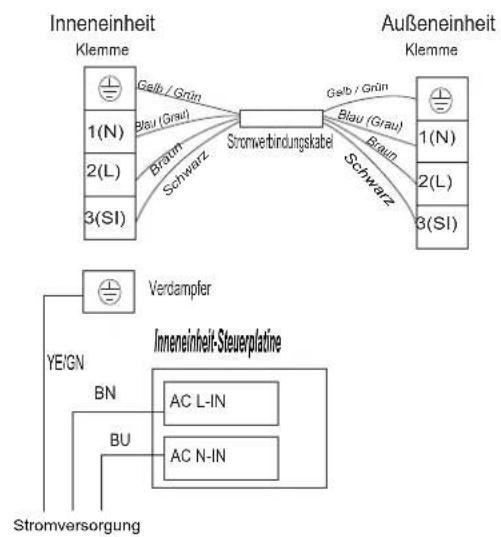

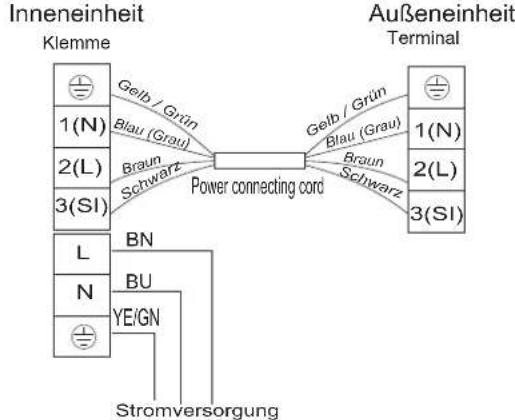

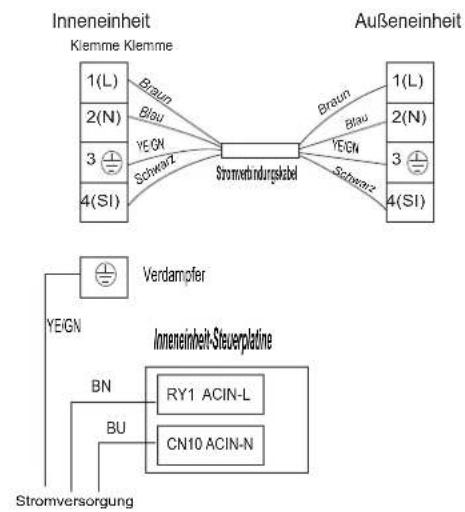

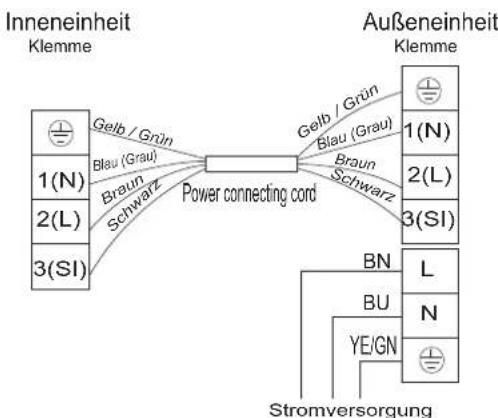

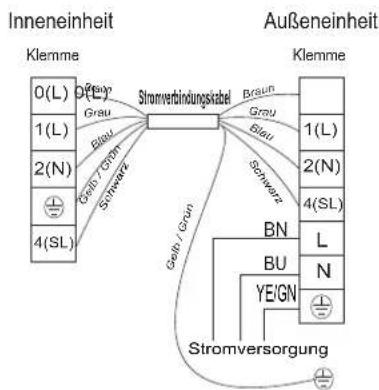

Schaltplan 14

Die Installation der AuBeneinheit 15

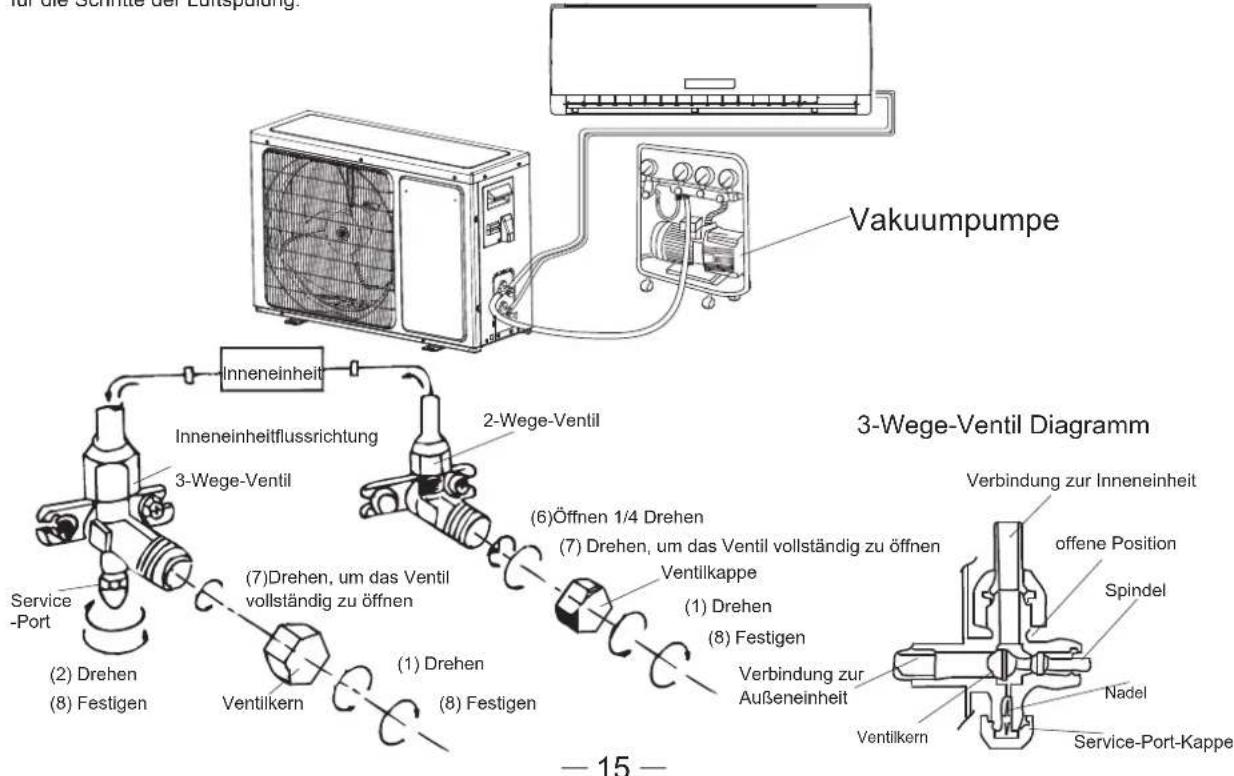

Luftspulung 15

Sicherheitshinweise

• Vor der Installation lesen Sieitte die Bedienungsanleitung sorgfaltig und versuchen Sie streng nach dieser Anleitung these Gerat zu installieren, um zu gewährleisten, dass das Gerat normal arbeitenkann.
• Beim Bewegen der Klimaanlage halten Sie keine Luft in das Kühlsystem eingehen oder halten Sie kein Inneneinheit ab.
• Erden Sie die Klimaanlage richtig.
• Überprüfen Sie die Verbindungsleitungen und -rohre sorgfältig, und vor dem Anschluss des Netz der Klimaanlage stellen Sie safer, dass sie richtig und fest sind.
• Es gibt unbedingt ein Luftschalter.
• Nach der Installation muss der Verwender nach dieser Anleitung die Klimaanlage richtig bedienen, halten Sie ein geeignetes Lager für die Wartung und Bewegung der Klimaanlage in der Zukunft.
  Die Sicherung der Inneneinheit: T 3.15A 250V
  Fur 7k~12k Modelle, die Sicherung der AuBeneinheit: T 15A 250V or T 20A 250V.
  Fur 14k~18k Modelle, die Sicherung der AuBeneinheit: T 20A 250V.
  Fur 21k~30k Modelle, die Sicherung der AuBeneinheit: T 30A 250V.
• Ein Fehlerstromschutzschalter mit Rating von über 10 mA soll nach der nationalen Regelung in der Festverdraughtung verbunden werden.
• Warning: Die Gefahr durch Stromschlag kann zu Verletzungen oder zum Tod führen; Vor der Wartung trennen Sie alle Fernstromversorgungen.
• Die maximale Länge der Verbindungsleitung zwischen Innen-und AuBeneinheit soll weniger als 5m sein. Es wird die Leistungsfähigkeit der Klimaanlage beeinflussen, wenn der Abstand länger als die oben genannte Länge ist.
• Dieses Gerät kann von Kindern von 8 Jahren und äther sowie Personen mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie eine Beaufsichtigung bzw. Anweisung für die Nutzung der Maschine auf sichere Weise erfahren und die Risiken gekannt haben. Die Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Batterien in der Fernbedienung müssen wiederverwertet oder ordnungsgemäß entsorgt werden.
• Entsorgung von Schrott-Batterien ---itte entsorgen Sie die Batterien als sortierte Kommunalabfälle an einer leicht zuganglichen Sammelstelle.
  Wenn das Gerä eine feste Verdraughtung ist, muss es mit den Einrichtungen zur Trennung vom Versorgungsnetz mit einer Kontakttrennung in allen Polen, die volles Trennen unter Bedingungen von Überspannungskategorie III schaffen, ausgestattet werden, und diese Einrichtungen müssen nach den Verdraughtungsregeln in der Festverdraughtung verbunden werden.
  Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen
  Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden.
  Das Gerät soll nach den nationalen Installationsvorschriften installiert werden
  Die Klimaanlage muss von einem Fachmann oder von einer qualifizierten Person installiert werden.
  Das Geratarfndichtin derWaschereiinstalliertwerden.

Vorbereitung vor der Verwendung

Hinweis:

• Beim Einfüllen von Kühlmittel in das System stellen Sie sicher, dass das Inneneinheit im flüssigen Zustand einzufullen ist, wenn das Inneneinheit des Gerätes R410A ist. Ansonsten kann die chemische Zusammensetzung des Inneneinheits (R410A) innerhalb des Systems sich ändern und damit die Leistung der Klimaanlage beeinträchtigen.
• Nach dem Charakter des Kuhlmittels (R410A, der Wert von GWP ist 1975) beim hochen Druck des Rohres mussen Sie vorsichtig sein, wenn Sie das Gerät installieren und reparieren.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden.
  Die Klimaanlage muss durch einen professionalen Engineer installiert werden.
  Die Temperatur des Kuhlmittelkreislaufs wird hoch sein, halten Sieitte das Verbindungskabel fern vom Kupferrohr.

Voreinstellen

Vor der Verwendung der Klimaanlage stellen Sie sicher, wie folgend zu überprüfen und voreinzustellen.

Voreinstellung der Fernbedienung

Nachdem die Fernbedienung jedesmal durch neue Batterien ersetzt oder mit Spannung versorgt ist, wird die Fernbedienung automatisch die Wärmpumpe voreinstellen. Wenn die von Ihnen gekaufte Klimaanlage ein Kühlung-Nur-Modell ist, kann die Wärmpumpe-Fernbedienung auch verwendet werden.

Die Hintergrundbeleuchting der Fernbedienung (optional)

Halten Sie eine beliebige Taste auf der Fernbedienung gedrückt, um die Hintergrundbeleuchting zu aktivieren. Sie schaltet sich automatisch nach 10 Sekunden ab. Hinweis: Die Hintergrundbeleuchting ist eine optionale Funktion.

• Auto-Neustart-Voreinstellung

Die Klimaanlage hat die Auto-Neustart - Funktion.

Umweltschutz

Dieses Gerät ist aus wiederverwertbares oder recyclebares Material gefertigt. Die Entsorgung muss nach den örtlichen Entsorgungsvorschriften durchgeführt werden. Vor der Entsorgung stellen Sie sich, dass das Netzkabel abgeschritten ist, damit das Gerät nicht wieder verwendet werden kann. Für weitere detailierte Informationen über die Handhabung und Wiederverwertung these Products wenden Sie sichitte an ihre örtlichen Behörden, die für die getrennte Sammlung von Müll sorgen, oder das Geschäft, in dem Sie das Gerät gekauft haben.

Entsorgen des Gerätes

Dieses Haushaltsgerät ist gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

These Markierung zeigt an, dass these Produkt in der EU nicht zusammen mit anderen Hausabfallen entsorgt werden sollen. Um möglich die Umwelt- und Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden, recyclen Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern. Zur Rückgabe Ihres gebrauchten Gerätes verwenden Sieitte die entsprechenden Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde. Sie konnen these Produkt auf umweltfreundliche Weise recyclen.

Sicherheitsvorkehrungen

Die Symbole in dieser Bedienungs-und Pflegeanleitung sind wie unter interpretiert.

Verboten

Die Erdung ist erforderlich.

Achten Sie auf eine solche Situation.

Warning: Falsche Handhabung kann eine ernste Gefahr, wie Tod, schwere Körperverletzung usw. verursichen.

Verwenden Sie die richtige Stromversorgung gemäß der Anforderung auf dem Typenschild. Ansonsten konnen ernste Störungen oder Gefahren auftreten oder ein Brand wichticht ausbrechen.

Halten Sie den Leistungsschalter oder den Stecker fern vom Schmutz. Schliefen Sie das Netzkabel fest und richtig daran an, um einen elektrischen Schock oder ein Brand aufgrund des unzureichenden Kontakts zu vermeiden.

Verwenden Sie keinen Leistungsschalter oder ziehen Sie nicht den Stecker zum Ausschalten während des Betriebs. Dies kann einen Brand durch Funken usw. verursachen.

Der Benutzer ist verantwortlich damit, dass das Gedarf durch einen lizenzierten Techniker entsprechend den öffentlichen Bestimmungen oder Verordnungen geerdet ist.

Esist schadlich fur die Gesundheit, wenn die Kuhllu an Sie fur eine lange Zeit gelang. Esist ratsam, den Luftstrom zu vollem Raum umlenken<|im_start|>lassen.

Verhindern Sie den Luftstrom in den Gasbrenner und in den Herd zu erreichen.

Berühren Sie nicht die Funktionstasten, wenn ihre hande Nass sind.

Vor dem Abschalten der Stromversorgung schalten Sie zuerst das Gerat durch die Fernbedienung aus, wenn eine Fehlfunktion auftritt.

• Stecken Sie niemals einen Stock oder ein ähnliches Hinderrnis in die Einheit ein. Weil der;
• Lüfter bei hoher Geschwindigkeit erarbeitet, und dies kann zu Verletzungen führen.

Reparieren Sie das Gerät nicht selbst. Wenn sie nicht korrek gemacht wird, kann es einen elektrischen Schlag uw. verursachen.

Legen Sie keine Gegenstände an die AuBeneinheit

Nicht stricken, ziehen oder drucken das Netzkabel, um ein Brechen des Netzkabels zu vermeiden. Ein elektrischer Schlag oder ein Brand kann wahrrscheinlich durch ein gebrochenes Netzkabel verursacht werden.

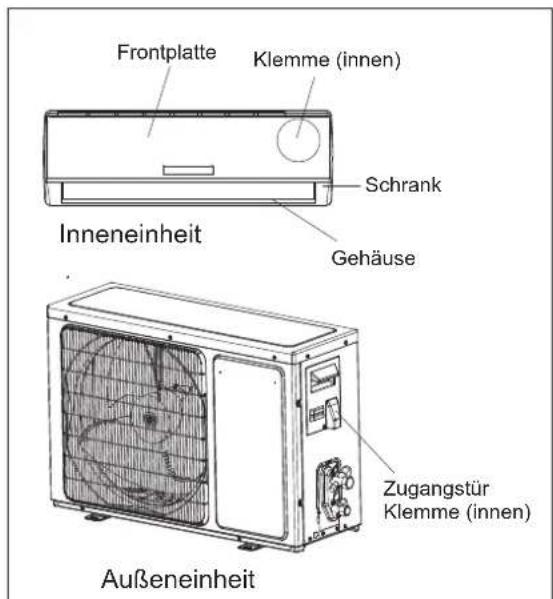

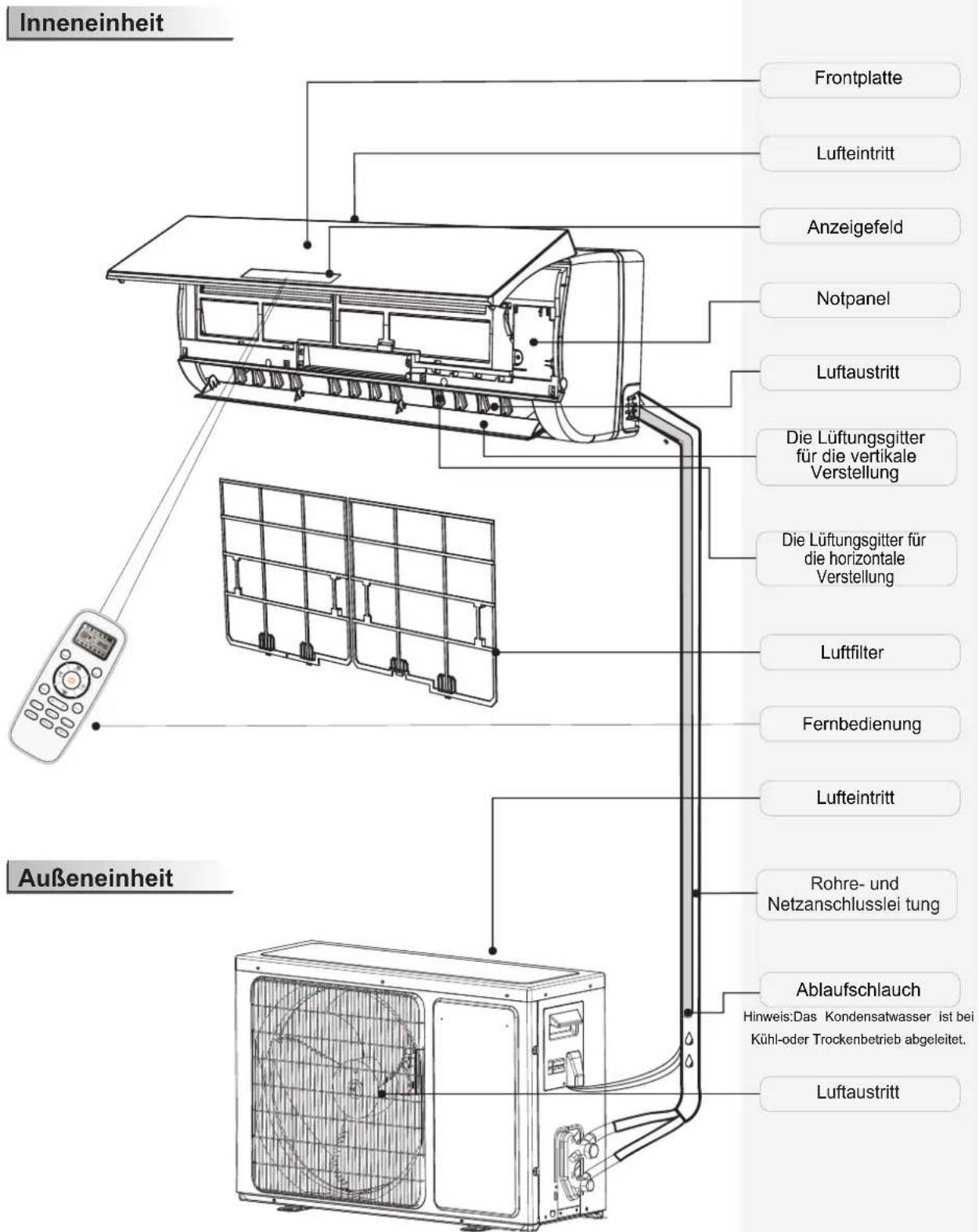

Bezeichnung der Teile

These Abbildung in thisem Handbuch ist basiert auf die Außenansicht eines Standard-Modells. Somit kann die Form sich von der der von Ihnen gewährten Klimaanlage unterscheiden.

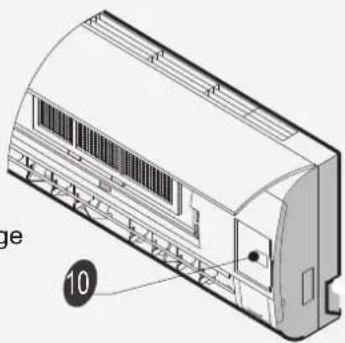

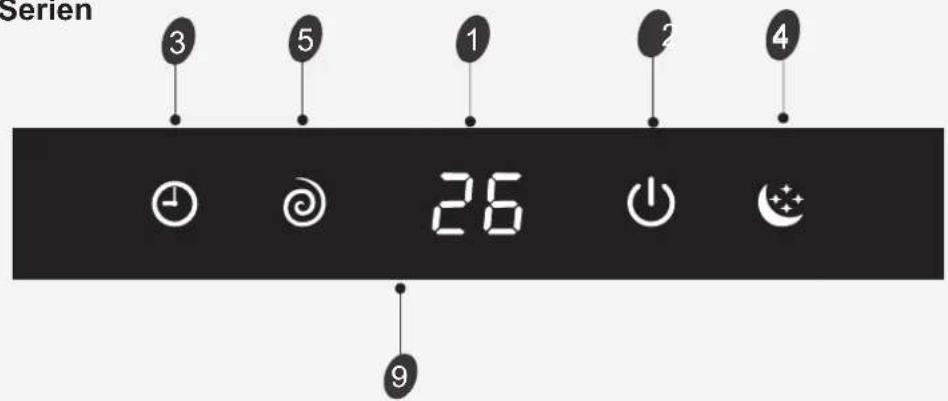

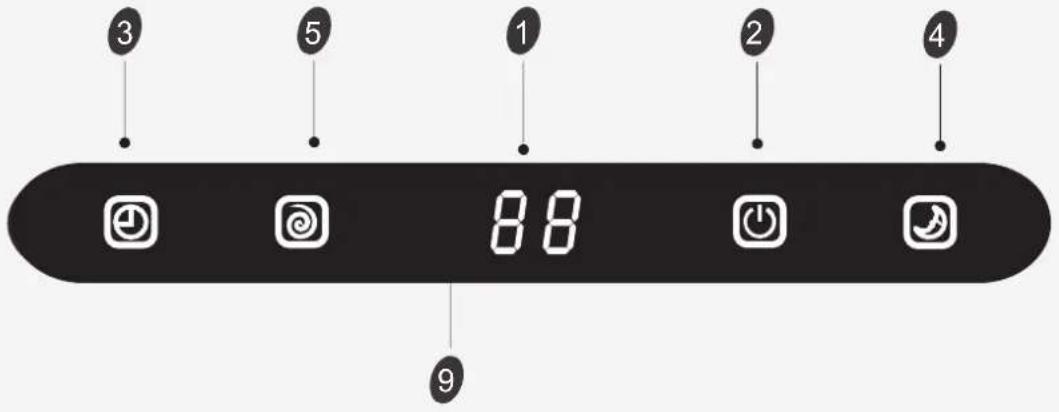

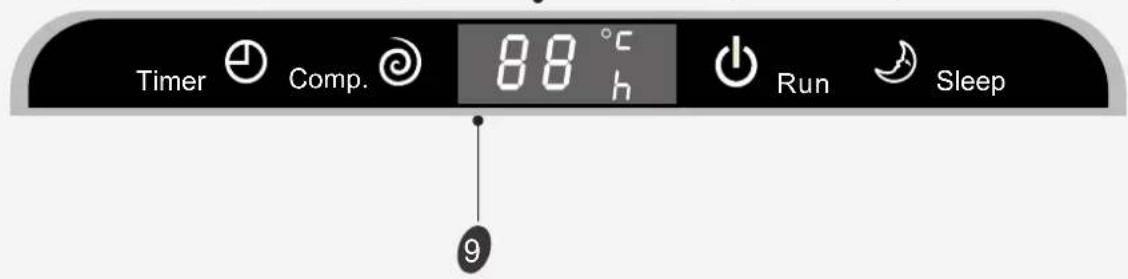

Anzeigvorstellung

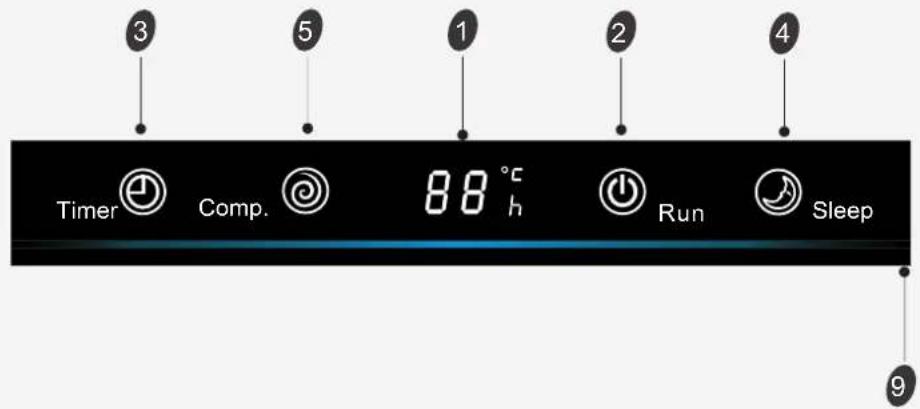

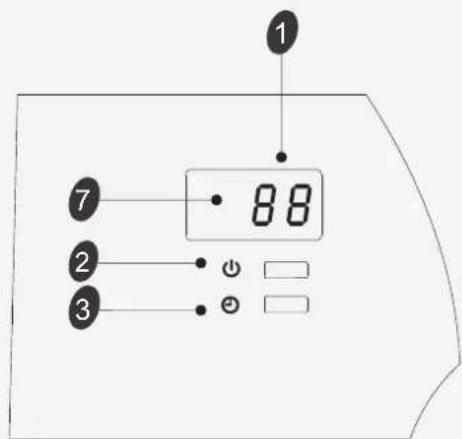

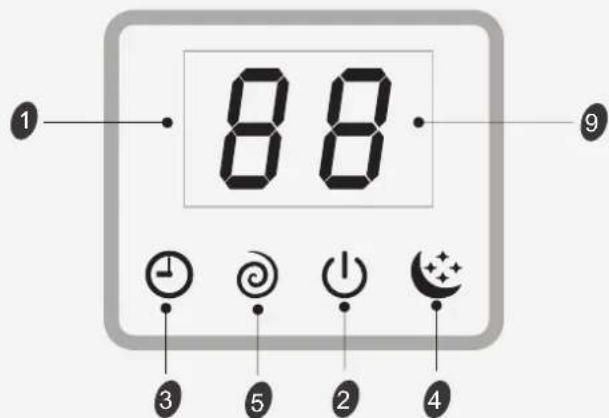

Temperaturanzeige 1

Anzeige eingestellter Temperatur
Nach 200 Stunden Einsatz zeigt es FC, um Ihnen an die Reinigung des Filters zu erinnern.

Nach der Reinigung des Filters drücken Sie die Filter-Reset-Taste auf der Inneneinheit hinter der Frontplatte, um die Anzeige zususetzen. (Optional)

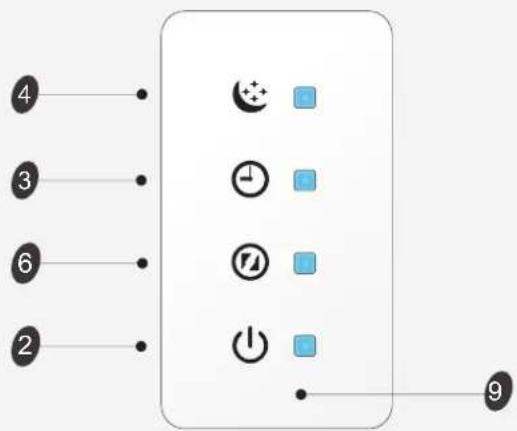

Laufen-Anzeige 2

Sie leuchtet, wenn die Klimaanlage lauft.
Sie blinkt beim Auftauen.

Timer-Anzeige 3

Sie leuchtet während der Zeiteinstellung.

Schlaf-Anzeige 4

Sie leuchtet im Schlafmodus.

Kompressor-Anzeige 5

Sie leuchtet, wenn der Kompressor eingeschaltet ist.

Super-Anzeige 6

Sie leuchtet im Super-Modus.

Modusanzeige 7

Im Heizungsmodus zeigt sie orange, und im anderen Modi zeigt sie weiß.

Lüfterdrehzahl-Anzeige 8

Signalreceptor 9

VG / VL Serien

Die Symbole konnen von denen fur diesen Modellen verschieden sein, aber die Funktionen sind ahnlich.

Anzeigvorstellung

VT-Serien

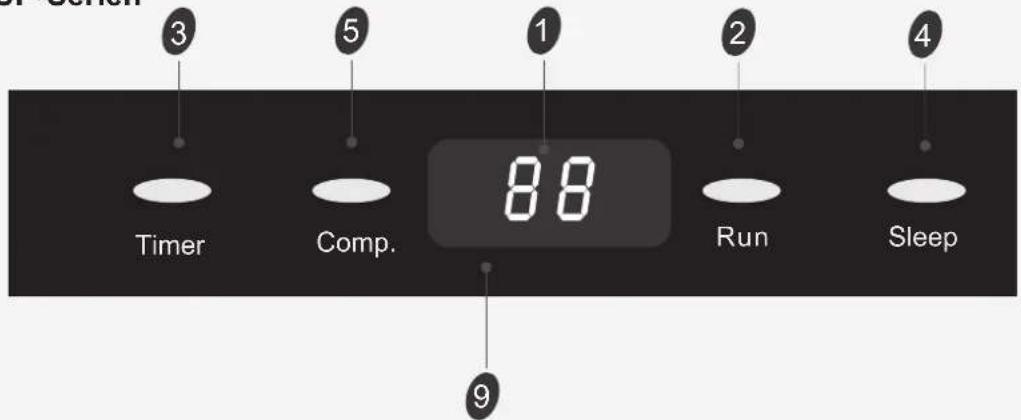

SF/DG(rechte Seite)-Serien

SE-Serien

Die Symbole konnen von denen fur diesen Modellen verschieden sein, aber die Funktionen sind ahnlich.

Anzeigvorstellung

UL-Serien

UQ-Serien

UP-Serien

Die Symbole konnen von denen fur diesen Modellen verschiedene sein, aber die Funktionen sind ahnlich.

Anzeigvorstellung

NS/DE-Serien

NT-Serien

VQ/TE/TF/DA/DG(Mittel)/DH -Serien

Die Symbole konnen von denen fur diesen Modellen verschieden sein, aber die Funktionen sind ahnlich.

Anzeigvorstellung

VM-Serien

NM/DF-Serien NK-Serien

TA/TC-Serien

Die Symbole konnen von denen fur diesen Modellen verschieden sein, aber die Funktionen sind ahnlich.

Anzeigvorstellung

VC-Serien

SA/TD/TG/DB/DC-Serien

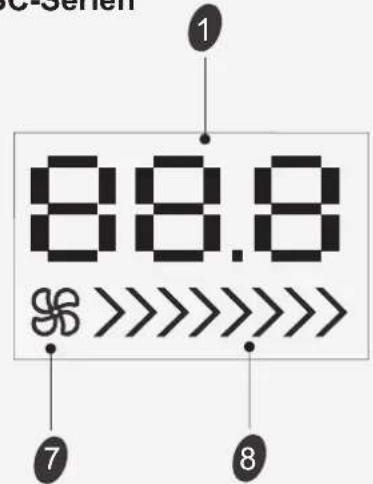

SC-Serien

NottaNottasteste

ON/OFF Durch Drücken dieser Taste konnen Sie die Klimaanlage ein-oder ausschalten.

Die Symbole konnen von denen fur diesen Modellen verschiedene sein, aber die Funktionen sindähnlich.

Wartung der Frontplatte

1 Schalten Sie die Stromversorgung ab Schalten Sie zuerst das Gerät aus, bevör Sie es von der Stromversorgung entfernen.	2 Fassen Sie die Position "a" undziehen Sie nach außen, um die Frontplatte zu entfernen.
3 Wischen Sie es mit einem weichen und trockenen Tuch. Benutzen Sie ein weiches und angefeuchtetes Tuch zum Reinigen, wenn die Frontplatte sehr schmutzig ist.	4 Verwenden Sie niemals flüchtige Substanzen wie Benzin oder Poliermittel, um das Gerät zu reinigen.
5 Bestreuen Sie niemals Wasser auf die Inneneinheit. Gefährlich! Stromschlag!	6 Installieren Sie die Frontplatte neu und schlieben Sie sie. Durch Drücken der Position "b" nach unter küssen Sie die Frontplatte neu installieren und schlieben.

Luftfilterwartung

1 Schalten Sie das Gerät aus und entfernen Sie den Luftfilter. 1 2 3 1. Öffnen Sie die Frontplatte. 2. Drücken Sie den Griff des Filters von vorn vorsichtig. 3. Fassen Sie den Griff undziehen Sie den Filter heraus.	2 Reinigen und installieren Sie den Luftfilter. Wenn der Schmutz auffällig ist, waschen Sie ihn mit einer Lösung von Reinigungsmittel im lauwarmem Wasser. Nach der Reinigung trocknen Sie ihn gut im Schatten.
3 Schreiben Sie wieder die Frontplatte 4 Reinigen Sie den Luftfilter alle zwei Wochen, wenn die Klimaanlage in einer extrem staubigen Umgebung arbeitet.	Es ist notwendig, nach Einsatz für etwa 100 Stunden den Luftfilter zu reinigen.

Schutz

Betriebszustand

Die Schutzeinrichtung kann ausgelöst werden und das Gerät in den unter aufgeführten Fällen stoppen.

HEIZUNG	Die Außenlufttemperatur ist über 24 °C
	Die Außenlufttemperatur ist unter-10 °C
	Die Raumtemperatur ist über 27 °C

KÜHLUNG	Die Außenlufttemperatur ist über *43 °C
	Die Raumtemperatur ist unter 21 °C
TROCKEN	Die Raumtemperatur ist unter 18 °C

*Fur die Tropische (T3) Klimabedingung- Modelle ist der Temperaturpunkt 55 C statt 43 C. Die Temperatur von einigen Produktten wird erlaubt, diesen Bereich zu überschreiben. In bestimmter Situation konsultieren Sieitte den Kaufmann. Wenn die Klimaanlage im Kuhl-oder Trockenbetrieb beim langen Offnen der Tur oder Fenster arbeitet und wenn die relative Luftfeuchtigkeit uber 80% ist, kann der Tau aus dem Austritt abtropfen.

Lärmbelastigung

Installieren Sie die Klimaanlage an einem Ort, wo die Gewicht der Klimaanlage erträgen werden kann, um mehr ruhig zu arbeiten.
- Installieren Sie die Außeninheit an einem Ort, wo der Luftablass und die Betriebsgeräusche ihre Nachbarn nicht stären wurden.
- Stellen Sie keine Hindernisse vor den Luftauslass der Außeneinheit, um die Erhöhung des Gerauschpegels zu vermeiden.

Merkmale der Schutzvorrichtung

1. Die Schutzvorrichtung wird in den folgenden Fällen arbeiten.

2. Wenn Sie das Gerät nach dem Beenden des Betriebs oder der Modusänderung im Betrieb(sofort neu starten, müssen Sie 3 Minuten warten.

3. Wenn Sie das Gerät an das Netzteil anschliessen und das Gerät sofort einschalten, kann es 20 Sekunden später starten.

4. Beim Stillstand aller Betriebsarten drucken Sie die EIN / AUS-Taste wieder, um neu zu starten. Der Timer soll erneut eingestellt, wenn er abgebrochen wurde.

Merkmale des Heizmodus

Vorwärmen

Zu Beginn des Heizbetriebs wird der Luftstrom von der Inneneinheit2-5 Minuten später abgefuhrt.

Entfrosten

Im Heizbetrieb wird das Gerät automatisch das Entfrosten (Enteisen) durchführren, um die Effizienz zu erhöhen. In der Regel dauert dieser Vorgang 2-10 Minuten. Wahrend dem Entfrosten arbeitet der Lüfter nicht. Nach dem Entfrosten wird es automatisch in den Heizmodus zurückkehren.

Hinweis: Die Heizung ist nicht verfügbar für die Kühlung-Nur-Klimaanlage-Modelle.

Fehlerbehebung

Die folgenden Fälle konnten nicht immer eine Fehlfunktion sein, überprüfen sieitte, bevorsie fur den Service anfordern.

Fehler Analyse
Läuft nicht	Wenn die Schutzeinrichtung ausgelöst oder die Sicherung durchgebrannt ist.Warten Sieitte für 3 Minuten und starten Sie wieder.Die Schutzeinrichtung konnte das Laufen der Einheit verhinderen.Wenn die Batterien in der Fernbedienung erschöpfen.Wenn der Stecker nicht richtig eingesteckt ist.
Keine Kühlungs-oder Heizungsluft	Ist der Luftfilter verschmutzt?Sind die Einlasse und Auslösse der Klimaanlage verstopf?Ist die Temperatur richtig eingestellt?
Unwirksame Steuerung	Wenn starke Interferenz (aus übermäßige Entlung statischer Elektrizität, Abnormalität der Versorgungsspannung) auftritt, wird der Betrieb abnormal sein. Zu thisem Zeitpunkt trennen Sie das Gerät von der Stromversorgung und schließen Sie es wieder 2-3 Sekunden später an.
Läuft nicht sofort	Bei Modusänderung im Betrieb wird es um 3 Minuten verzögt.
Eigentümlicher Geruch	Dieser Geruch kann aus einer anderen Quelle wie z. B. Möbel, Zigaretten usw.kommen, der in die Einheit gesaugt und mit der Luft ausgeblasen wird.
Ein Geräusch von fließendem Wasser	Verursacht durch die Störung der Inneneinheit in der Klimaanlage, es ist nicht ein Fehler.Abtauen-Geräusch im Heizbetrieb.
Ein Knack-geräusch ist zu horen	Das Geräusch kann durch die Expansion oder Kontraktion der Frontplatte aufgrund der Temperaturänderung erzeugt werden.
Sprühnebel aus dem Austritt	Wenn die Raumluft sehr kalt wird, entscheidt die Nebel, weil die Kühluft während dem KUHLUNG- oder TROCKEN-Betriebsmodus von der Inneneinheit abgeblassen wird..
Die Kompressor-Anzeige (rot) leuchtet ständig, und der Innenraum-Lüfter stoppt.	Das Gerät wechselt sich vom Heizbetrieb zum Aufbauen. Die Anzeige wird innerhalb von zehn Minuten erlösen und zum Heizbetrieb zurückkehren.

Installationsanleitungen

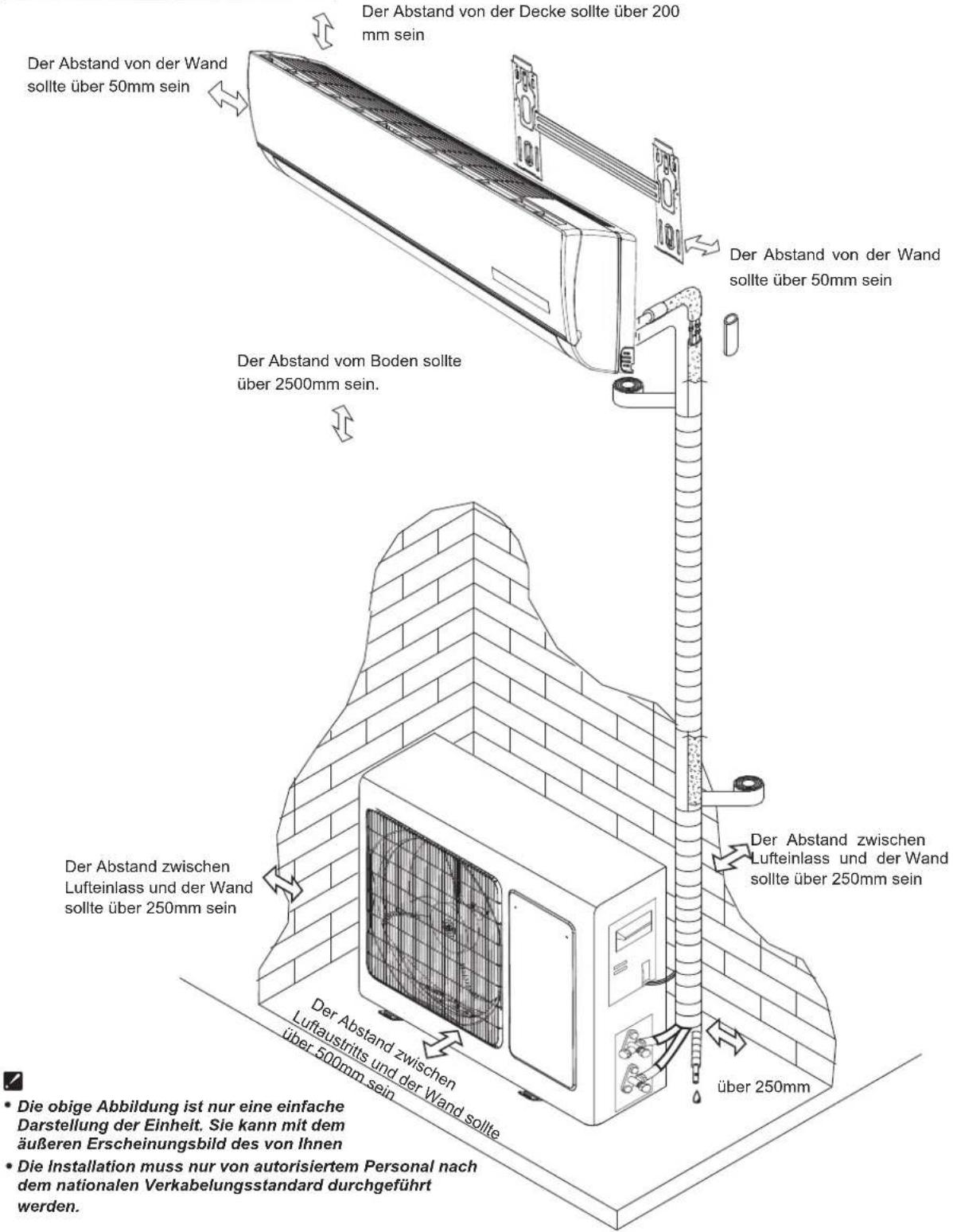

Installationsplan

Installationsanleitungen

Den Installationsort wahlen

Der Installationsort fur die Inneneinheit

• Wo es kein Hindernis in der Nähe des Luftauslasses gibt und die Luft leicht in jeder Ecke geblasen werden kann.
• Wo die Rohrleitungen und das Wandloch liegt arrangiert werden konnen.
• Behalten Sie einen erforderlichen Raum von der Einheit zu der Decke und der Wand nach dem Installationsplan auf der vorgen Seite.
• Wo der Luftfilter leicht entfernt werden kann.
• Halten Sie das Gerät und die Fernbedienung 1m oder mehr von Fernsehen, Radio usw, getrennt.
• Halten so welt wie möglich von Leuchtstofflampen fern.
• Legen Sie keine Gegenstände in die Nähe des Luftseinlasses, um die Behinderung von Luftabsorption zu vermeiden.
• Installieren Sie sie an einer Wand, die stark genug ist, um das Gewicht des Gerätes zu tragen.
• Installieren Sie sie an einem Ort, wo Betriebsgeräusauch und Vibrationen nicht erhöht werden.
• Schützen Sie vor direkter Sonneneinstahrung und Wärmequellen. Stellen Sie keine brennbaren Materialien oder Verbrennungsvorrichtungen auf der Oberseite des Gerätes.

Der Installationsort fur die AuBeneinheit

• Wo es bequem zu installmenten und gut zu belüften ist.
  Installieren Sie es nicht in einem Ort, wo brennbare Gase austreten konden.
• Behalten Sie den erforderlichen Abstand von der Wand.

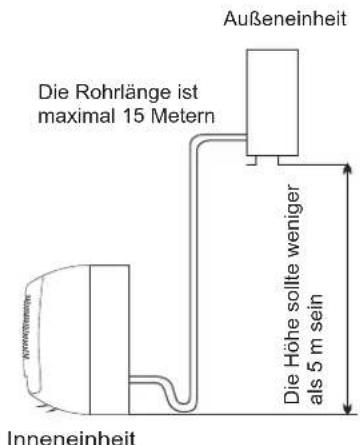

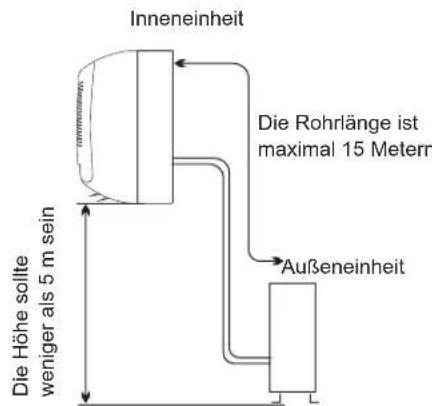

• Der Abstand zwischen Innen-und AuBeneinheit solle 5 Meter sein und kann auf maximal 15 Metern mit der zusätzlichen Kuhlmittelfüllung steigen.
• Halten Sie die AuBeneinheit von einem Ort von fettigem Schmutz, Vulkanisation-Gas-Austritt fern.
  Installieren Sie es nicht am Straβenrand, wo es ein Risiko von schlammigem Wasser gibt.
• Eine feste Basis, wo es nicht das Betriebsgeräusche erhöhen kann.
• Wo es keine Obstruktion für den Luftaustritt gibt.
• Installieren Sie das Gerät nicht unter direkter Sonneneinstrahlung, in einem Gang oder Seitenweg oder in der Höhe von Wärmequellen und Belüftungsgebläsen. Halten Sie es von brenbaren Materialien, dichten Ölneben sowie nassen und unebenen Stellen fern.

Modell	max. zulässige Schlauchlänge bei Versand (m)	Grenze der Schlauchlänge (m)	Grenze des Höhenunterschieds H (m)	Erforderliche zusätzliche Kühlmittelmenge (g / m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Wenn die Höhe und die Rohränge den in dieser Tabelle genommen Bereich überschreiben, konsultieren Sieitte den Kaufmann.

Installationsanleitungen

Die Installation der Inneneinheit

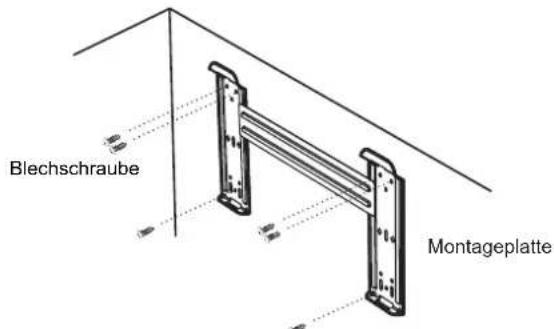

1. Installation der Montageplatte

• Entscheiden Sie sich für einen Installationsort für die Montageplatte nach der Lage der Inneneinheit und der
  Rohrleitungsrichtung. Halten Sie die Montageplatte horizontal mit einem horizontalen Lineal oder einer abfallenden Linje.
• Bohren Sie die Löcher von 32 mm Tiefe an der Wand zur Befestigung der Platte.
• Setzen Sie die Kunststoffstopfen in das Loch ein und befestigen Sie die Montageplatte mit Blechschauben.
  * Uberprüfen Sie, ob die Montageplatte gut befestigt ist. Dann bohren Sie ein Loch fur die Rohrleitung.

Hinweis: Die Form ihrer Montageplatte kann sich von der oben genannten unterscheiden, aber die Installationsmethode ist erhlich. Hinweis: Die sechs Locher, die an die Blechschraube an der Montageplatte anpassen, müssen wie oben in der Abbildung gezeigt für die Befestigung der Montageplatte verwendet werden, und die anderen sind vorbereitet.

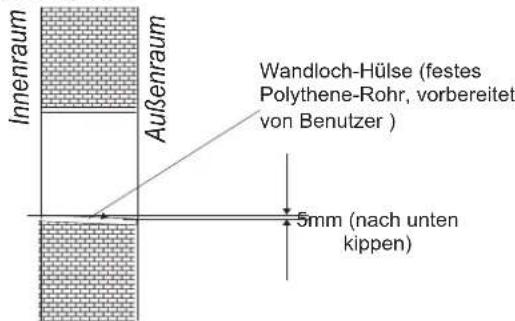

2. Bohren Sie ein Loch für die Rohrleitung

• Entscheiden Sie sich für die Lochstelle der Rohrleitung nach der Lage der Montageplatte.
• Bohren Sie ein Loch an der Wand. Das Loch sollte ein weniger nach unter und außen kippen.
  Installieren Sie eine Hülse durch das Wandloch, um die Wand ordentlich und sauber zu halten.

3. Die Rohrleitungss installation fur die Inneneinheit

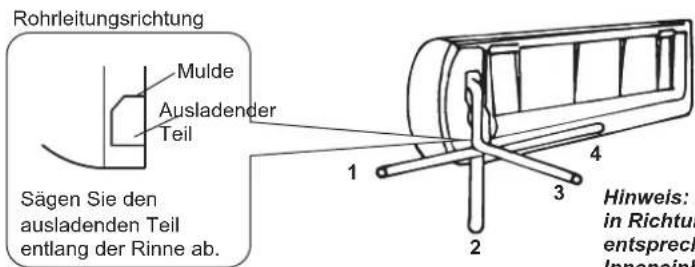

• Legen Sie die Rohrleitungen (Flüssigkeits- und Gasleitung) und Kabel durch das Wandlach von außen oder legen Sie sie von innen, nachdem die Innenrohrleitungen und Kabel fertig verbindet sind, um sie an die Außeneinheit anzuschliessen.
• Entscheiden Sie sich, ob nach der Rohrleitungsrichtung den ausladenden Teil abzusagen. (Siehe unter)

Hinweis: Bei der Installation der Rohrleitung in Richtungen 1,2 oder 4 sagen Sie den entsprchenden ausladenden Teil aus der Inneneinheit-Basis ab.

• Nachdem die Rohrleitungen wie erforderlich angeschlossen sind, installieren Sie den Ablaufschlauch. Dann schlieben Sie das Netzkabe an. Nach dem Anschluss wickeln Sie die Rohrleitungen, Kabel und Ablaufschlauch zusammen mit Wärmedämmaterialien.

Installationsanleitungen

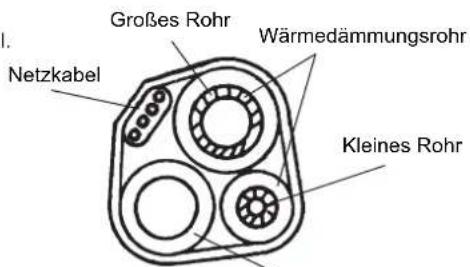

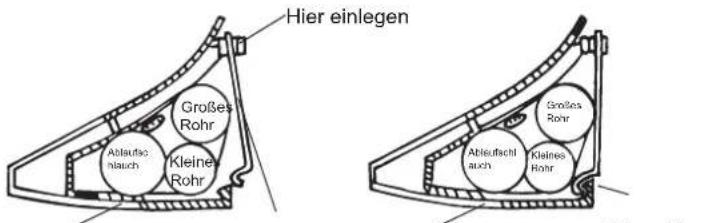

Rohrverbindungen-Wärmedämmung:

Wickeln Sie die Rohrverbindungen mit Warmedammaterialien und dann mit einem Vinylband.

Wärmedämmung

mit einem Vinylband wickeln

Rohrleitungen-Wärmedämmung:

a. Legen Sie den Ablaufschlauch unter die Rohrleitung.

b. Verwenden Sie den Polyethylen-Schaum über 6 mm Dicke als Isolationsmaterial.

Hinweis: Der Ablaufschlauch ist von BenutzerVBoreitet.

• Arrangieren Sie das Ablaufrohr nicht verdrecht, herausstreckend oder herumfuchtelnd, tauchen Sie nicht sein Ende ins Wasser e

Wenn ein Verlangerungsablaufschlauch ist mit dem Abflussrohr verbunden ist, muss er warmedammend sein, wenn er entlang der Inneneinheit gets.

• Wenn die Rohrleitung nach rechts gerichtet ist, sollen den Rohrleitungen, Stromkabel und Ablaufrohr wärmeisolierend sein und auf der Rückseite des Geräts mit einem Rohrleitung-Fixierer fixiert werden.

Ablaufschlauch (vom BenutzerVBoreitet)

Basis

Basis
Rohrleitung-Fixierer
Basis
Haken hier
A.Legen Sie den Rohr-Fixierer in den
B.Drucken Sie, um den Rohr-Fixierer auf die Basis zu haken.

Rohranschluss:

a. Verbinden Sie die Rohre für die Inneneinheit mit zwei Schlüsseln. Achten Siealanders auf das im unter dargestelte zulässige Drehmoment, um zu verhindern, dass die Rohre, Anschluse und Bördelmuttern nicht verformt und beschädigt werden.
b. Spannen Sie sie zuerst mit den Fingern vor, dann mit den Schraubenschlüssen.

Modell	Rohrgroße	Drehmoment	Mutterbreite	Min. Dicke
7,8,9,10,12,14,18K	Flüssigkeitsseite (φ6mm oder 1/4 Zoll)	15~20N·m	17mm	0.5mm
18K*,21,22,24,25,30K	Flüssigkeitsseite (φ9.53mm oder 3/8 Zoll)	30~35N·m	22mm	0.6mm
7,8,9,10,12K	Gasseite (φ9,53mm oder 3/8 Zoll)	30~35N·m	22mm	0.6mm
12K*,14K,18K	Gasseite (φ12mm oder1/2 Zoll)	50~55N·m	24mm	0.6mm
18K*,21,22,24,25,30K	Gasseite (φ16mm oder 5/8 Zoll)	60~65N·m	27mm	0.6mm

Die Einheit von 12K ist größter als der Einheit von 12K. Die Einheit von 18K* ist größter als der Einheit von 18K.

Installationsanleitungen

4. Anschlieben der Kabel

- Inneneinheit

Entspruchend dem Anschluss des Aussenagerates schlieben Sie das Netzverbindungskabel an die Inneneinheit durch das einzeln Anschlieben der Drähte an die Klemmen auf der Schalttafel an.

Hinweis: Für einige Modelle ist es notwendig, das Gehäuse zu entfernen, um an die Klemme der Inneneinheit anzuschliessen.

AuBeneinheit

1). Entfernen Sie die Zugangstür aus dem Gerät durch Lösener Schraube. Schlüften Sie die Drahte einzel an die Klemmen auf der Schalttafel wie folgenden an.
2).Sichern Sie das Netzverbindungskabel mit Kabelklemme auf der Schalttafel.
3). Installieren Sie wieder die Zugangstür mit der Schraube in die ursprüngliche Position.
4)Verwenden Sie einen anerkannten Leistungsschalter für 24K-Modell oder über zwischen der Stromquelle und dem Gerat. Eine Trenneinrichtung zur ausreichend Trennung aller Versorgungsleitungen muss eingebaut werden.

These Abbildungen in thisem Handbuch sind basiert auf die Außenansicht eines Standard-Models. Folglich kann die Form sich von der der von denen gewählten Klimaanlage unterscheiden.

Achtung:

1. Stellen Sie safer, dass die Klimaanlage einen individuellen Stromkreis hat. Über das Verfahren der Verdraughtung beziehen Sie sich auf den Schaltplan auf der Innenseite der Zugangstur.
2. Stellen Sie sicher, dass die Kabeldicke der Stromquelle-Spezifikation entspricht.
3. Prufen Sie die Kabel und stellen Sie safer, dass sie alle nach der Kabelverbindung fest befestigt sind.
4. Stellen Sie sicher, dass ein Fehlerstromschutzschalter in nasser oder feuchter Umgebung zu

Installieren ist.

Kapazität (Btu/h)	Netzkabel		Netzverbindungskabel
		Normalquersch nhi tsfläche	TypTyp	Normalquersch nhi tsfläche
7K~12K	H07RN-F	1.0/1.5mm2X3	H07RN-F	1.0/1.5mm2X5
7K*~12K*	H05VV-F	1.0/1.5mm2X3	H07RN-F	1.0/1.5mm2X4
14K~18K	H07RN-F	1.5mm2X3	H07RN-F	1.5mm2X5
14K*~18K*	H05VV-F	1.5/2.5mm2X3	H07RN-F	1.5mm2X4
21K~30K	H07RN-F	2.5mm2X3	H07RN-F	0.75mm2X4
	H07RN-F	2.5mm2X3	H07RN-F	2.5mm2X5
21K*~ 30K*	H05VV-F	2.5mm2X3	H07RN-F	2.5mm2X4

HINWEIS: ^* bedeutet, dass die Stromversorgung theses Modells aus seiner Inneneinheit kommt.

Achtung:

Der Stecker muss zugänglich sein, auch nach der Installation des Gerätes, falls es notwendig ist,ihn zu trennen. Wenn nicht möglich, schlieben Sie das Gerät an ein zweipoliges Schaltgerät mit mindestens 3 mm Kontaktabstand an, das auch nach der Installation in einer zugänglichen Stelle platziert ist.

Installationsanleitungen

Schaltplan

Stellen Sie sicher, dass die Farbe der Drahte der AuBeneinheit und die Klemme Nr. sind gleich wie die der Inneneinheit.

- 7K^ 12K^ Modelle

14K^ 30K^ Modelle

-7K~30K Modelle

Für * Modèle ist die Stromversorgung von der Inneneinheit mit einem Leistungsschalter verbunden. Das Diagramm ist nur als Referenz, und das eigentliche Terminal ist maßgebend.

Installationsanleitungen

Die Installation der AuBeneinheit

1 Ablauföffnung und Ablaufschalauf Installieren (nur für Wärmepumpe-Modell)

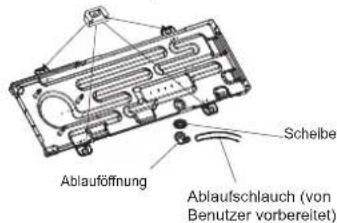

Das Kondensat ist aus der AuBeneinheit abgeleitet, wenn das Gerät im Heizbetrieb arbeitet. Um ihre Nachbarn nicht zu belastigen und die Umwelt zu schützen, installieren Sie eine Ablauföffnung und einen Ablaufschauch zur Leitung des Kondenswassers. Installieren Sie einlich die Ablauföffnung und Gummischebe auf dem Gehäuse der AuBeneinheit, dann schreiben Sie einen Ablaufschauch an den Anschluss, wie in der Abbildung rechts gezeigt.

1. Die AuBeneinheit installieren und befestigen

Befestigen Sie mit Schrauben und Muttern fest auf einem flachen und starken Boden. Wenn sie an der Wand oder am Dach installiert ist, stellen Sie sicher, dass der Träger gut fixiert ist, um das Schütteln bei einer schweren Vibrationen oder starken Wind zu verhindern.

Gummizwischenlage (optional) Legen Sie unter den Fußpostedest

1. Rohrleitungssanschluss der AuBeneinheit
2. Entfernen Sie die Ventilkappen aus dem 2-Wege-und 3-Wege-Ventil.
3. Entsprechend dem erforderlichen Drehmoment verbunden Sie die Rohrleitungen separat mit den 2-Wege-und 3-Wege-Ventilen.
4. Die Kabelverbindung der AuBeneinheit (siehe vorherige Seite)

Luftspulung

Die Luft, die verbleibende Feuchtigkeit im Kühlkreislauf enthalt, kann eine Fehlfunktion des Kompressors verursachen. Nach dem Anschluss der Innen-und Außenheiten evakuieren Sie die Luft und Feuchtigkeit aus dem Kühlkreislauf mit einer Vakuumpumpe, wie unter gezeigt.

Hinweis: Lassen Sie nicht das Inneneinheit direkt in die Luft ab, um die Umwelt zu schützen. Siehen Sie die{nachste Seite fur die Schritte der Luftspulung.

Installationsanleitungen

Wie die Luftschläuche zu spulen:

(1). Schrauben Sie die Kappen ab und entfernen Sie sie von 2- und 3-Wege-Ventilen.
(2).Lösen und entfern den Sie die Kappe vom Service-Ventil.
(3). Schlieben Sie den flexiblen Schlauch der Vakuumpumpe an das Service-Ventil an.
(4). Starten Sie die Vakuumpumpe für 10-15 Minuten bis zum Erreichen eines absoluten Vakuums von 10 mm Hg.
(5). Beim Laufen der Vakuumpumpe schließen Sie den Niederdruckknopf auf dem Vakuumpumpenverteiler. Dann wird die Vakuumpumpe gestopt.
(6). Offenen Sie das 2-Wege-Ventil-1/4-Drehen und dann schreiben Sie es nach 10 Sekunden. Prufen Sie die Dichtheit aller Gelenke mit Flüssigseife oder einem elektronischen Lecksucher.
(7).Drehen Sie die 2 und 3-Wege-Ventilstange, um die Ventile vollständig zu schlieben. Trennen sie den flexiblen Vakuumpumpe-Schlauch ab.
(8). Ersetzen und festigen Sie alle Ventilkappen.
