AST09UW4SVETG10 - Climatisation HISENSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de climatisation	Climatiseur split
Capacité de refroidissement	9000 BTU
Classe énergétique	A++
Niveau sonore	25 dB(A) en mode silencieux
Fonctionnalités	Mode refroidissement, chauffage, déshumidification, ventilation
Type de réfrigérant	R32
Dimensions unité intérieure	700 x 290 x 200 mm
Dimensions unité extérieure	780 x 540 x 250 mm
Poids unité intérieure	8 kg
Poids unité extérieure	30 kg
Installation	Installation par un professionnel recommandée
Entretien	Filtres à nettoyer régulièrement, entretien annuel conseillé
Sécurité	Protection contre le gel, protection contre les surcharges
Garantie	2 ans
Accessoires inclus	Télécommande, manuel d'utilisation

FOIRE AUX QUESTIONS - AST09UW4SVETG10 HISENSE

Comment installer le climatiseur HISENSE AST09UW4SVETG10 ?

Assurez-vous de lire le manuel d'installation fourni. Généralement, vous devez fixer l'unité extérieure sur une surface stable, installer l'unité intérieure à l'intérieur en veillant à respecter les distances minimales, et connecter les tuyaux de réfrigérant et le câblage électrique.

Quel est le niveau sonore du climatiseur HISENSE AST09UW4SVETG10 ?

Le niveau sonore de l'unité intérieure est d'environ 26 dB(A) en mode silencieux, ce qui en fait un modèle relativement silencieux.

Comment régler la température de mon climatiseur HISENSE AST09UW4SVETG10 ?

Utilisez la télécommande fournie pour ajuster la température. Vous pouvez également utiliser l'application mobile si votre appareil est connecté à un réseau Wi-Fi.

Que faire si mon climatiseur ne refroidit pas correctement ?

Vérifiez que les filtres à air ne sont pas obstrués, que les fenêtres et portes sont fermées, et que l'unité extérieure n'est pas obstruée. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer les filtres de mon climatiseur HISENSE AST09UW4SVETG10 ?

Retirez les filtres de l'unité intérieure, nettoyez-les délicatement avec de l'eau tiède et un savon doux, puis laissez-les sécher complètement avant de les remettre en place.

Quel type de gaz réfrigérant utilise le HISENSE AST09UW4SVETG10 ?

Ce modèle utilise le gaz réfrigérant R32, qui est plus respectueux de l'environnement que les anciens réfrigérants.

Comment programmer le mode de fonctionnement ?

Utilisez la télécommande pour accéder aux options de mode, vous pouvez choisir entre mode refroidissement, chauffage, déshumidification, ou ventilation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Si les piles sont en bon état et que la télécommande ne répond toujours pas, essayez de réinitialiser l'appareil ou consultez le manuel d'utilisation.

Quelle est la consommation énergétique du HISENSE AST09UW4SVETG10 ?

Le HISENSE AST09UW4SVETG10 a un indice énergétique de classe A++, ce qui indique qu'il est relativement économe en énergie.

Quelle est la garantie offerte pour le climatiseur HISENSE AST09UW4SVETG10 ?

Le climatiseur est généralement garanti pendant 2 ans, mais cela peut varier selon le distributeur. Vérifiez les termes de la garantie auprès de votre vendeur.

MODE D'EMPLOI AST09UW4SVETG10 HISENSE

Merci d'avoir acheté ce climatisationur. Veuillez lire ces consignes d'utilisation et d'installation avant d'utiliser l'appareil pour la première fois et conservez-les pour votre référence.

Table des matières

Consignes de sécurité 1

Précautions de sécurité 3

Identification des pièces 4

Unité intérieure 4

Unité extérieure 4

Fonctionnement de l'écran d'affichage 5

Entretien 6

Protection 7

Dépannage 8

Consignes d'installation 9

Schéma d'installation 9

Choisissez l'emplacement de votre appareil 10

Installation de l'unité intérieure 11

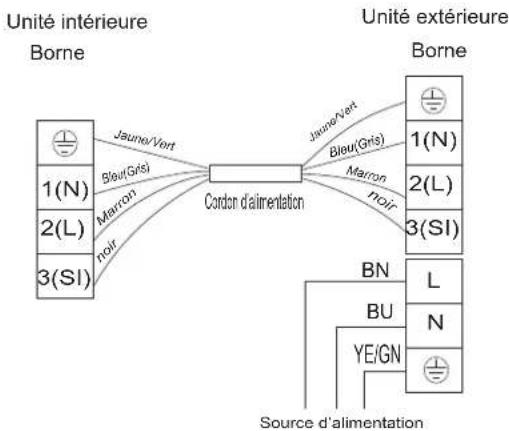

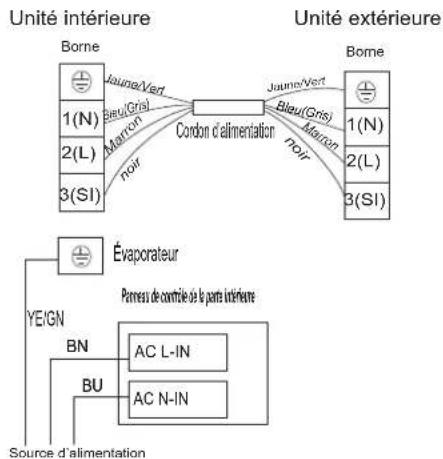

Schéma de câblage 14

Installation de l'unité extérieure 15

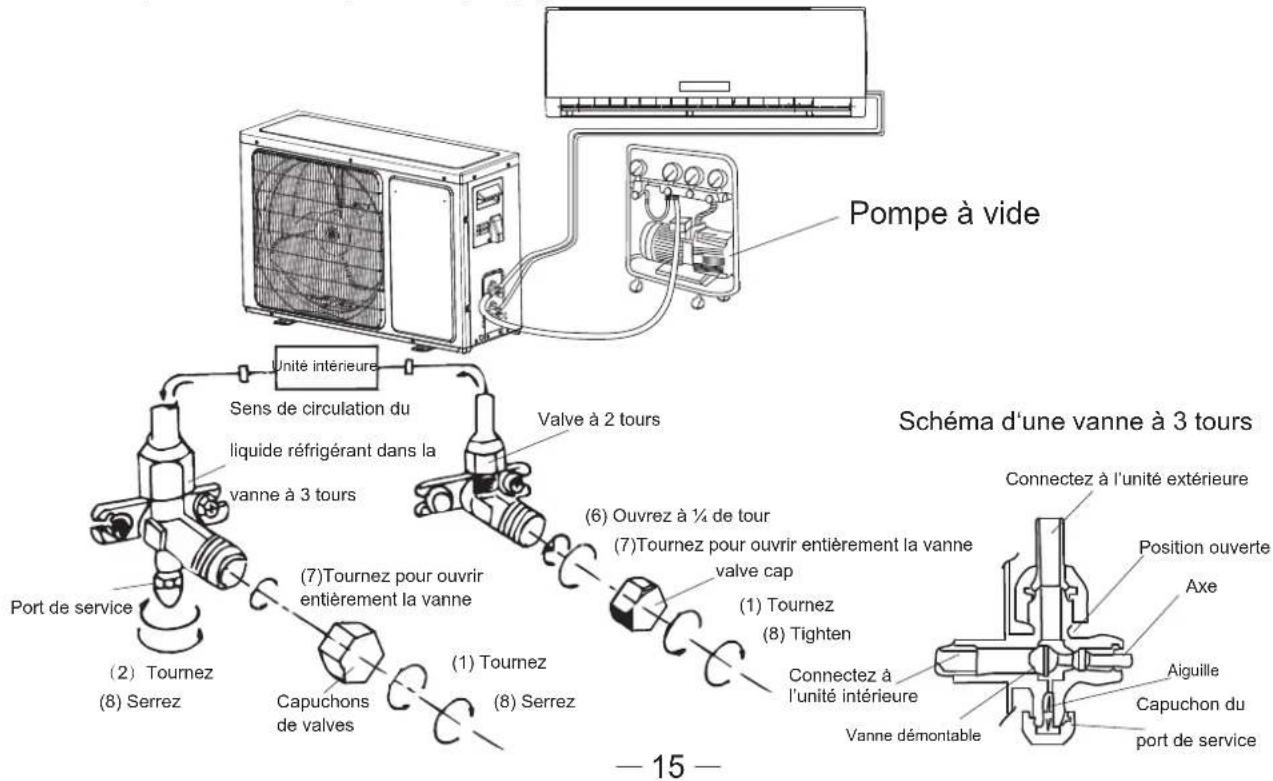

Purge de l'air 15

Mode d'emploi de la télécommande. Voir la rubrique « Mode d'emploi de la télécommande »

Consignes de sécurité

• Afin de garantir un fonctionnement normal de votre appareil, veuillez lire attentivement ce manuel avant toute installation et veuillez respecter les consignes qui y sont livrées.
• Ne laissez pas l'air pénétrer dans le système réfrigérant ou d'évacuation lorsque vous déplacez le climatiseur.
• Vérifiez bien la connexion au sol de votre appareil.
• Vérifiez les câbles de raccordement ainsi que les conduits et assurez-vous qu'ils sont tous bien fixés avant de mettre le climatiseur en marche. Le système est doté d'un bouton d'arrêt d'urgence.
• Après l'installation, l'utilisateur doit faire fonctionner l'appareil conformément aux consignes livrées dans le manuel d'utilisation, stocker, entretenir et déplacer le climatiseur comme cela est indiqué. Fusible de la partie intérieure de l'appareil : T 3.15A 250V.
• Pour les modèles 7k~12k, fusible de la partie extérieure de l'appareil: T 15A 250V or T 20A 250V Pour les modeles 14k 18k, fusible de la partie exterieure de I'appareil : T 20A 250V. Pour les modèle 21k~30k, fusible de la partie extérieure de l'appareil : T 30A 250V.
• Un système à courant différentiel résiduel doté d'une tension nominative supérieure à 10mA doit être rajouté au système, en fonction des normes en vigueur sur le lieu d'utilisation.
• Attention: risque d'électrocution pouvant entraîner des blessures graves, voir la mort: Débranchez les sources d'alimentation extérieures avant toute opération de dépannage.
• La longueur maximale du raccordement entre l'unité intérieure et l'unité extérieure doit être inférieure à 5 mètres. Une longueur supérieure pourrait endommager le fonctionnement du système.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capacités mentales, sensorielles et physiques sont réduites, si elles ont appris à l'utiliser ou si elles sont placées sous la surveillance d'une personne responsable.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien du climatiseur ne peuvent pas être effectués par des enfants, s'ils ne sont pas surveillés.
• Les piles de la télécommande doivent être recyclées ou mises au rebut selon les normes en vigueur. Mise au rebut des piles usagées — Merci de vous débarrasser de ces piles dans la déchetterie la plus proche ou de faire appel aux autorités compétentes. Si l'appareil utilise un câblage fixe, il doit être équipé de systèmes de déconnexion du réseau d'alimentation, au moyen d'un système de séparation de contact sur tous les pôles, afin de permettre une coupure en cas de problèmes de surtension de catégorie III. Ces systèmes doivent être installés conformément aux règlementations en vigueur. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou un technicien qualifié afin d'éviter tout danger potentiel. L'appareil doit être installé conformément aux réglementations en matière de câblage.
• Le climatiseur doit être installé par des professionnels ou techniciens qualifiés. L'appareil ne doit pas être installé dans une buanderie.

Remarque

• lorsque vous alimentez le système en liquide réfrigérant, assurez-vous bien que le liquide est bien à l'état liquide, s'il s'agit d'un produit de type R410A. Autrement, la composition chimique du liquide réfrigérant (R410A) à l'intérieur du système risquerait de changer, ce qui pourrait réduire les performances du climatiseur. En fonction du type de réfrigérant (R410A), la valeur en GWP est égale à 1975.
• La pression dans les conduits peut être très élevée ; c'est pourquoi vous devez être particulièrement vigilant lorsque vous installez et réparez l'appareil.

• Dans le cas où le cordon d'alimentation serait endommagé, faites-le remplacer par son fabricant, ou par un centre de réparation/agréé, afin d'éviter tout risque de blessure.
• Le climatiseur doit être installé par un technicien qualifié.
• La température du circuit de réfrigérants est élevée, vérifie bien que l'é câble d'interconnexion n'est pas en contact avec le conduit en cuivre.

Préroulage

Avant d'utiliser le climatiseur pour la première fois, vérifiez bien les points suivants.

• Réglages de la télécommande. Dès que vous replacez les piles de la télécommande ou la rechargez, la télécommande est commune au modèle à pompe à chaleur. Si le climatiseur que vous avez acheté est uniquement à refroidissement, ce mode peut également être utilisé.
• Fonction rétroéclairage de la télécommande (optionnelle)

Maintenez n'importe quel bouton de la télécommande pour activer le rétro-éclairage. Cette fonction se désactive automatiquement 10 secondes plus tard.

Remarque: le rétroéclairage est une fonction optionnelle. Redémarrage automatique

Le climatiseur est doté d'une fonction de redémarrage automatique.

Respect de l'environnement

Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. La mise au rebut doit être effectuée en suivant les réglementations locales concernant l'élimination des déchets. Avant de le mettre au rebut, assurez-vous de couper les câbles d'alimentation afin d'assurer que l'appareil ne soit pas de nouveau utilisé. Pour plus de détails concernant l'élimination et le recyclage de ce produit, contactez les autorités locales qui s'occupent des déchets ou le revendeur chez qui vous avez acheté cet appareil.

Mise au REBUS de l'appareil

Cet appareil est marqué en accord avec la Directive Européenne 2002/96/EC, déchets d'équipements électriques et électroniques (DEEE).

Ce symbole indique que le produit ne doit être mis au rebut avec les autres déchets domestiques au sein de l'Union Européenne. Afin d'éviter tout risque pour l'environnement ou pour la santé humaine, recyclez-le de manière responsable et favorisez la réutilisation des pièces recyclables. Si vous souhaitez mettre votre appareil au rebut, contactez la déchetterie la plus proche ou ramenez-le à votre vendeur d'origine. Ce produit peut être recyclé en toute sécurité.

Précautions de sécurité

Les symboles contenus dans le manuel d'utilisation sont expliqués à la suite.

Éviter absolument.

Connexion au sol obligatoire.

Situation à risques.

Attention: une mauvaise manipulation peut entraîner une blessure grave, voir la mort.

Utilisez une source d'alimentation adaptée, conformément aux caractéristiques indiquées sur la plaque nominative de l'appareil; Autrement, un risque d'électrocution, d'accident ou de panne définitive peut surgir.

Vérifiez bien que le disjoncteur ou la prise ne sont pas poussiéreux. Reliez le cordon d'alimentation fermement à sa prise, car un faux contact pourrait provoquer un incendie ou une électrocution.

N'utilisez pas le disjoncteur et ne débranchez pas la prise pendant que le climatiseur est en marche. Cela pourrait entraîner un risque d'incendie.

Il est de la responsabilité de l'utilisateur de veiller à ce que l'appareil soit relié au sol conformément aux réglementations électriques en vigueur.

Il est dangereux pour la santé de garder le climatiseur en marche pendant un long moment si vous êtes présent. Il est conseillé de laisser le flux d'air se diffuser dans toute la pièce.

Empêchez le flux d'air d'atteindre les plaques de cuisson à gaz.

Ne touchez pas les boutons d'utilisation avec les mains mouillées.

Éteignez l'appareil au moyen de la télécommande avant de couper le courant, en cas de dysfonctionnement.

N'insérez jamais d'objets dans l'appareil. Le ventilateur tournant à grande vitesse, cela peut causer des blessures.

Ne réparez pas l'appareil vous-même. Si cette action est effectuée incorrectement, cela peut entraîner une électrocution, etc.

N'insérez aucun objet dans la partie extérieure de l'appareil.

- Ne modifiez pas, n’étirez pas et n’exercez aucune pression sur le cordon d’alimentation, au risque de le faire céder. Une électrocution ou un incendie peut être produit par un cordon fissuré.

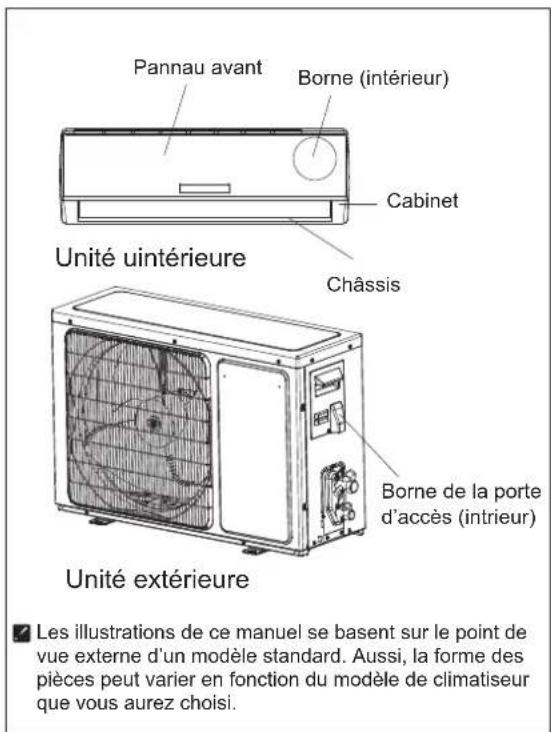

Identification des pièces

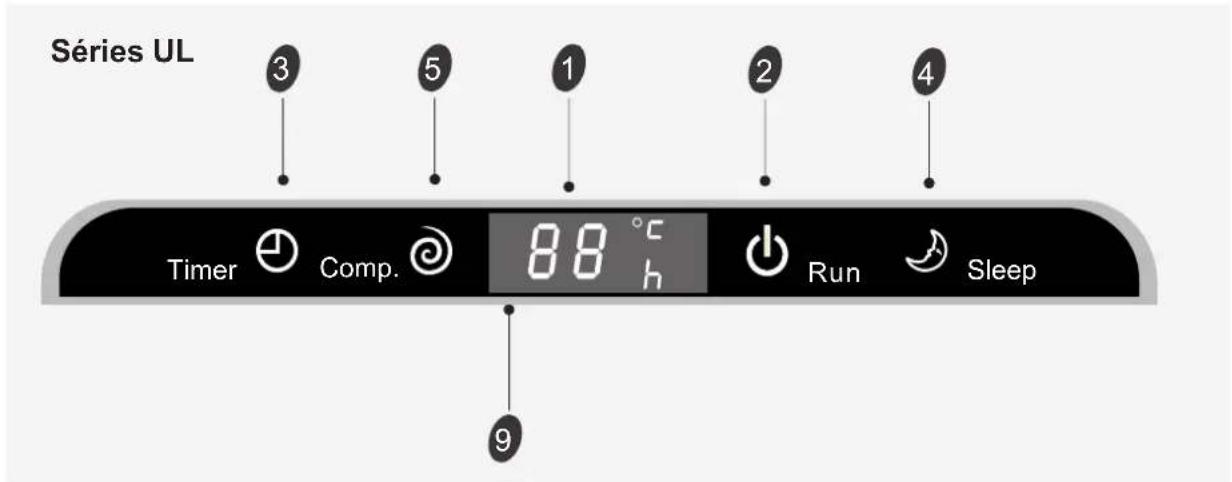

Les illustrations de ce manuel se basent sur le point de vue externe d'un modèle standard. Aussi, la forme des pièces peut varier en fonction du modèle de climatisation que vous aurez choisi.

Indicateur de température

Affiche la température configurée. Le système indique « FC » après 200 heures de fonctionnement, afin de rappeler à l'utilisateur qu'il faut nettoyer le contrôle.

Une fois le filtre nettoyé, appuyez sur le bouton de réinitialisation du filtre situé sur l'unité intérieure devant le panneau avant, afin d'accéder aux paramètres (optionnel).

Voyant de marche 2

S'allume lorsque le courant est alimenté. Clignote pendant le dégivrage.

Voyant du minuteur 3

S'allume pendant la configuration.

Voyant de veille 4

S'allume en mode Veille

Voyant du compresseur 5

S'allume lorsque le compresseur est activé.

Super-voyant 6

S'allume en mode « Supermode »

Indicateur de mode 7

Le chauffage affiche orange, les autres affichent blanc.

Récepteur de signal 9

Sériés VG/VL

Les symboles peuvent varier en fonction du modèle, mais les commandes restent similaires.

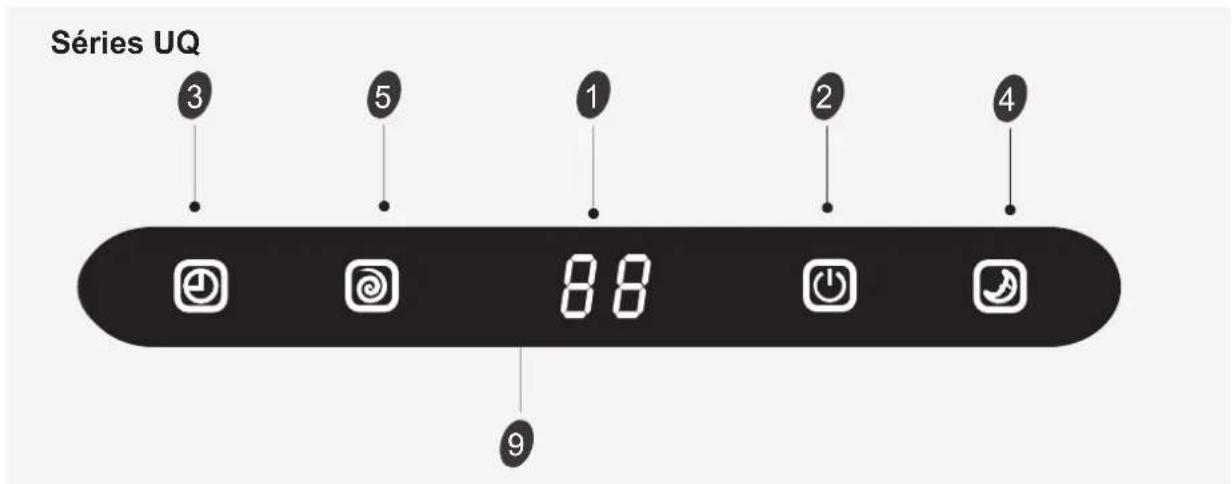

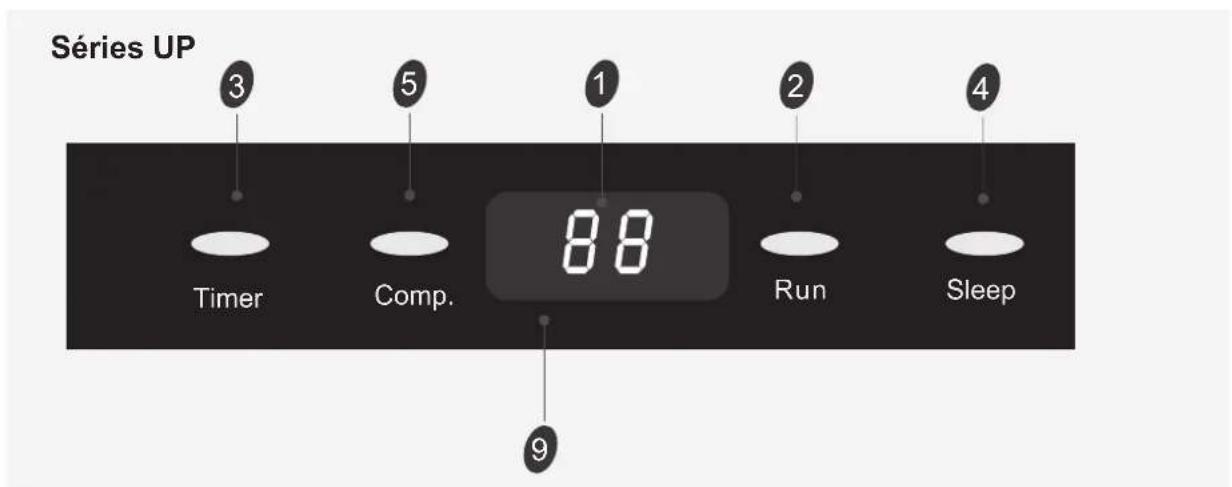

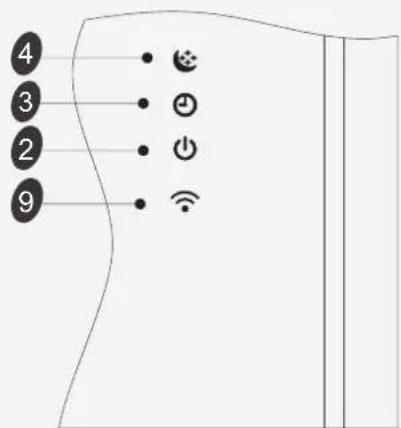

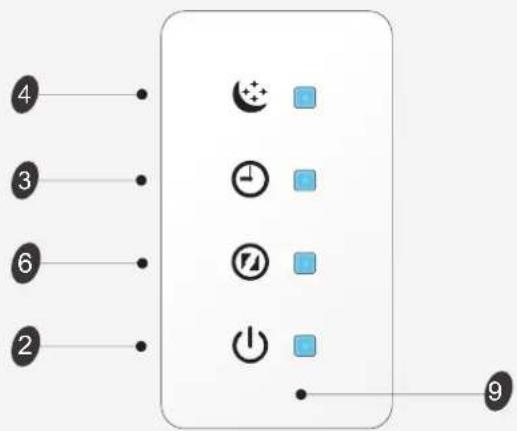

Fonctionnement de l'écran d'affichage

Sériès VT

Séries SF/DG (côté droit)

Sériès SE

Les symboles peuvent varier en fonction des modèles, mais les fonctions sont similaires.

Fonctionnement de l'écran d'affichage

Les symboles peuvent varier en fonction des modèles, mais les fonctions sont similaires.

Fonctionnement de l'écran d'affichage

Séries NS/DE Séries NT

Séries VQ/TE/TF/DA/DG(centre)/DH Les symboles peuvent varier en fonction des modèles, mais les fonctions sont similaires.

Fonctionnement de l'écran d'affichage

Series VM

Séries NM/DF Séries NK

Sériès TA/TC

Les symboles peuvent varier en fonction des modèles, mais les fonctions sont similaires.

Fonctionnement de l'écran d'affichage

Sériès VC

Séries SA/TD/TG/DB/DC

Sériès SC

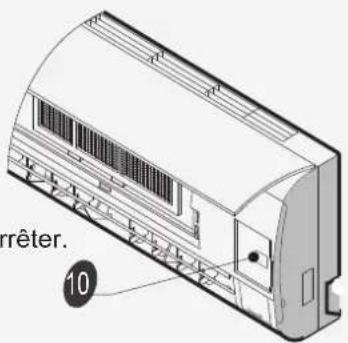

Bouton d'urgence

ON/OFF Pour activer le mode AC ou enclenchement du bouton pour l'arrêter.

Les symboles peuvent varier en fonction des modèles, mais les fonctions sont similaires.

Entretien

1 Arrêt de l'alimentation Débranchez d'abord l'appareil avant de couper la source d'alimentation.	2 Utilisez la position « A » et tirez vers vous pour dégager le panneau avant.
3 Essuyez avec un chiffon doux et soupie. Utilisez un chiffon humide pour nettoyer le cache avant, s'il est poussiéreux.	4 N'utilisez jamais e substances volatiles telles que le gazole ou une poudre polissante pour nettoyer l'appareil.
5 Ne déversez jamais de l'eau à l'intérieur de l'appareil	6 Réinstallé et reférmez le panneau avant. Réinstallé et reférmez le panneau avant en enclenchant vers le bas le bouton « b ». b b

1 Arrêtez l'appareil et retirez le filtré à air. 1 2 3 1.Ouvrez le panneau avant 2.Appuyez sur la poignée du filtré en exerçant une légère pression sur l'avant. 3.Maintenez la poignée fermement et sortez le filtré.	2 Nettoyez et réinstalléz le filtré à air. Si la poussière persististe, nettoyez au moyen d'un détergent doux et de l'eau tiège. Àprous le nettoyage, séchez le tout.
Refermez le panneau avant. Nettoyez le filtré à air toutes les deux semaines, si le climatiseur fonctionne dans un environnement très poussiêreux.	I est obligatoire de nettoyer le filtré à air après 100 heures de fonctionnement.

Protection

Le système de sécurité est conçu pour arrêter/enclencher automatiquement le fonctionnement de l'appareil dans les cas suivants.

AIR CHAUD	Température de l'air extérieur supérieure à 24°C
	Température de l'air extérieur inférieure à -10°C
	Température de la pièce supérieure à 27°C
AIR FROID	Température de l'air extérieur supérieure à *43°C
	Température de la pièce inférieure à 21°C
	AIR SEC
	Température de la pièce inférieure à 18°C

Pour les modèles adaptés aux températures tropicales (T3), le point de température est de 55°C au lieu de 43°C. Dans certains cas, cette température peut être repoussée. Pour les cas particuliers, contactez le vendeur. Si le climatiseur fonctionne en mode AIR FROID ou AIR SEC avec une porte ou une fenêtre ouverte sur une longue période et que le niveau d'humidité est proche de 80%, de la buée peut se former.

• Installez le climatiseur dans un endroit où nous peut être facilement supporté, afin d'éviter l'apparition de bruits.
• Installez l'unité extérieure dans un endroit où l'air évacué et le bruit généré par le système en fonctionnement ne risquent pas de déranger les voisins.
• Ne placez aucun obstacle face aux aérations de l'unité extérieure, car cela augmenterait le bruit généré par le système.

1. Le système de sécurité sera activé dans les cas suivants.
2. Lorsque vous redémarrez l'unité après l'avoir arrêté ou lorsque vous changez de mode pendant son fonctionnement, vous devez patienter 3 minutes.
3. Branchez l'alimentation et faites démarrer le système ; ce dernier se met en route après 20 secondes environ.
4. Si le système a été totalement arrêté, appuyez sur le bouton ON/OFF pour le faire redémarrer. N’oubliez pas dans ce cas de reconfigurer le minuteur.

Préchauffage

Lorsque vous enclenchez le mode CHAUFFAGE, le flux d'air émis par l'unité intérieure est déchargé après une durée approximative de 2 à 5 minutes.

Dégivrage

En mode CHAUFFAGE, le système est automatiquement dégivré, afin d'augmenter son efficacité. Ce processus dure environ 2 à 10 minutes. Pendant le dégivrage, le ventilateur s'arrête de tourner. Une fois le dégivrage terminé, le système retourne au mode CHAUFFAGE automatiquement.

Remarque: le mode CHAUDFFAGE n'est pas disponible sur les modèles qui ne sont pas réversibles.

Dépannage

Les problèmes suivants n'indiquent pas forcément une panne ; veuillez consulter ce tableau avant de contacter le service d'assistance.

Panne	Cause possible
Ne fonctionne pas	Le fusible ou le système de sécurité est peut-être grillé. Attendez 3 minutes et redémarrez l'appareil, le système de protection empêche-t-il l'appareil de semettre en route. Les piles de la télécommande sont peut-être vides. Le cordon d'alimentation est peut-être mal branché.
L'air ne chauffe/ ne refroidit pas	le filtré à air est-il encrassé ? Les entrées et les sorties d'air sont-ellesbloquées? la température est-elle correctement régée ?
Commande ne répondant pas	Si une forte interférence (produite par la décharge excessive de l'électricité statique, et la tensiond'alimentation anomalie) se présente, cela signifie quele fonctionnement est anormal. Dans ce cas là, il fautdéconnecter le courant et de relier de nouveau après2-3 secondes plus tard.
Ne pas démarrerimmédiatement	Le changement de mode pendant que l'appareil fonctionne peut entraîner unretard de 3 minutes du système.
Odeur anormale	Cette odeur peut provenir d'une source externe(meuble, cigarette, etc), enfermée dans leclimatiseur et rejeté avec l'air circulant.
Bruit d'eau qui circule	Provoqué par la circulation du liquide réfrigérant dansle climatiseur, ne signifie pas une panne. Son lié au dégivrage, en mode chauffage.
Craquements	Le son peut être géné par l'expansion ou lacontraction de panneau avant, à cause deschangements e températures.
Buée s'échappant dela prise	La buée apparait lorsque la température de lapiece devient très froide à cause de l'air rejeté parle climatiseur pendant le mode FROID ou SEC.
Levoyant (rouge) du comprésseur est allumé encontinu, et le ventilateur s'accute.	L'unité passé du mode Chauffage au mode Dégivrage.Le voyant s'éteint au bout de dix minutes et redevientrouge lorsque le mode Chauffage est réactivement.

Consignes d'installation

Schéma d'installation

Installation de l'unité intérieure

Assurez-vous que l'air pourrait circuler correctement et sans encombre là où vous installez votre unité. - Vérifiez que la prise sera facilement accessible et qu'il est possible de percer les parois murales sans risque. - Respectez bien les distances entre l'appareil et le plafond, en vous référant aux valeurs indiquées à la page précédente. - Vérifiez que le filtre à air peut être retiré facilement. - Maintenez la télécommande et le régulateur à 1 m au moins des postes de télévision, de radio etc. - Pour empêcher les effets des lampes fluorescentes, maintenez l'unité aussi éloignée que possible. - Tenir le plus éloigné possible des lampes fluorescentes. - Ne placez aucun objet à proximité des entrées d'air, afin d'éviter le blocage de l'air. - Installez sur un mur assez résistant pour supporter le poids de l'unité. - Installez dans un lieu où le bruit et les vibrations ne seront pas trop importants. - Installez à l'écart des rayons directs du soleil et des sources de chaleur. Ne pas stocker de matériaux inflammables ni d'appareils combustibles sur le dessus de l'appareil.

Installation de l'unité extérieure

• Choisissez un endroit où l'installation ne sera pas compliquée et où l'espace est suffisant.
• Evitez les emplacements où les fuites de gaz sont possibles.
• Respectez les distances indiquées entre l'appareil et les parois murales.
• La distance entre l'unité intérieure et l'unité extérieure doit être égale à 5 mètres et peut aller jusqu'à 15 mètres (maximum), à condition d'ajouter du liquide réfrigérant.
• Maintenez l'unité extérieure à l'abri de la poussière et des gaz.
• Évitez toute installation à proximité de routes, afin d'éviter les risques d'éclaboussures.
• Choisissez un socle bien stable, afin d'éviter l'apparition de bruits désagréables.
• Optez pour un emplacement où l'air circule librement.
• Évitez d'exposer l'appareil aux rayons directs du soleil, à proximité de sources de chaleur ou de zones où le trafic est dense, ou encore à côté de ventilateurs. Maintenez les matériaux inflammables tels que les combustibles et les éléments mouillés ou non liés à l'écart du système.

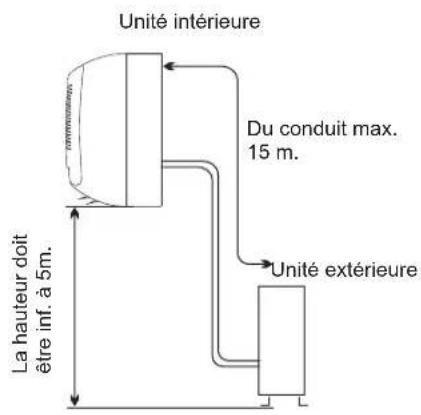

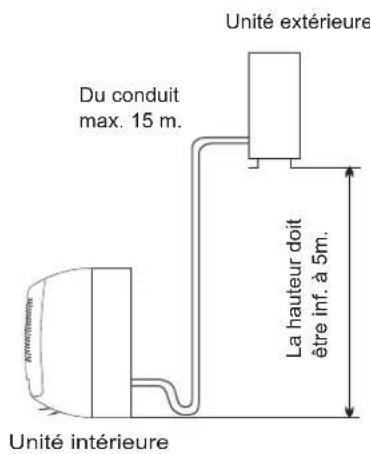

Modèle	Longueur de conduit max. autorisé lors de l'expédition (m)	Longueur maximale de conduit (m)	Différence d'élévation maximale H(m)	Quantité supplémentaire de liquide réfrigérant (g/m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Si la hauteur et la longueur du conduit dépassent les valeurs indiquées dans le tableau, contactez votre vendeur.

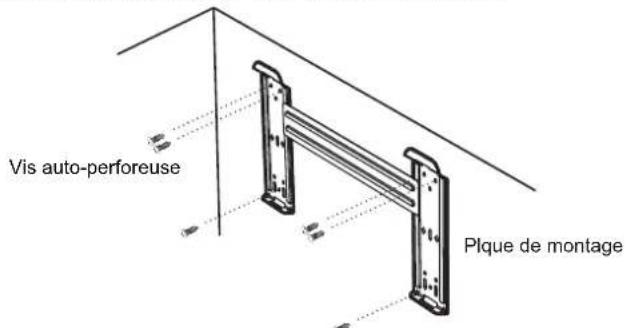

1. Installation de la plaque de montage

• Choisissez l'emplacement où vous installerez votre plaque de montage, en fonction de celui où vous positionnerez votre unité intérieure et ses conduits.
• Maintenez la plaque de montage en position horizontale, au moyen d’un niveau ou d’une règle.
• Percez des trous de 32mm de profondeur dans le mur, afin d'installer la plaque de montage.
• Vérifiez que la plaque de montage est bien fixée.
• Par la suite, percez un trou dans le mur pour les conduits.

Remarque : la forme de votre plaque de montage peut varier de celle représentée sur ce schéma, mais la méthode d'installation reste la même.

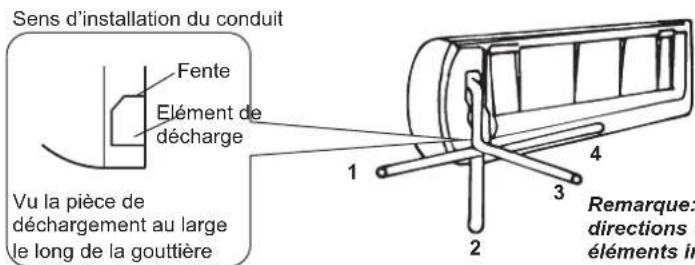

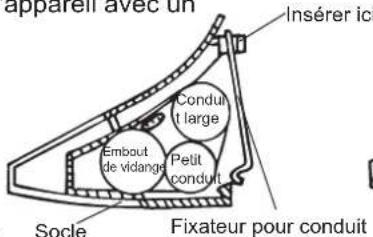

Remarque : comme le démontré le schéma ci-dessus, les six fentes du système correspondent à la vis auto-perforeuse de la plaque de montage. Les autres éléments sont donc à installer séparation

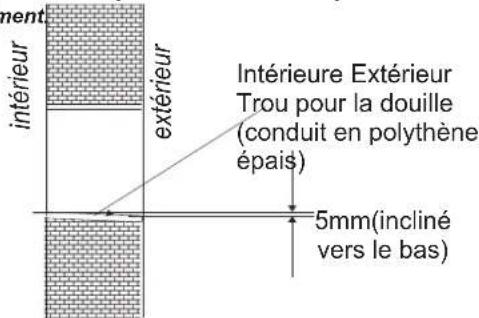

2. Percez un trou pour les conduits

• Choisissez l'emplacement du trou destiné à accueillir les conduits, en fonction de l'endroit où vous avez décidé d'installer votre plaque de montage.
• Percez un trou pour accueillir la douille dans la paroi murale.
• Percez un trou dans le mur. Le trou doit être incliné vers le bas, en direction de l'extérieur.

3. Installation des conduits de l'unité intérieure

• Placez les conduits (tuyaux à gaz et à liquide réfrigérant) ainsi que les câbles à l’intérieur (depuis l’extérieur) du trou que vous avez percé, ou depuis l’intérieur une fois que vous aurez réalisé les connexions entre l’unité extérieure et l’unité intérieure.
• Après le raccordement, envelopper la tuyauterie, câbles et le tuyau de vidange avec des matériaux d'isolation (comme sur le schéma ci-dessous)

Remarque: Lors de l'installation du tuyau dans les directions 1, 2 ou 4, pensez à prendre en compte les éléments installés sur le socle de l'unité intérieure.

• Après avoir raccordé la tuyauterie au besoin, installer le tuyau de vidange. Ensuite, connectez les cordons d'alimentation. Après le raccordement, envelopper la tuyauterie, câbles et le tuyau de vidange avec des matériaux d'isolation thermique.

Consignes d'installation

• Isolation thermique des raccordements des conduits : enroulez les joints dans des matériaux isolants, puis recouvre le tout d'une bobine en vinyle.

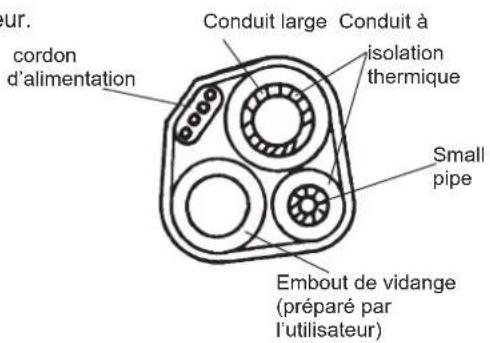

Isolation thermique

• Isolation thermique des conduits:

a. Placez le tuyau de vidange dans la canalisation. b. Matériaux isolants utilisent la mousse de polyéthylène sur 6 mm d'épaisseur. Remarque: Le tuyau de vidange est préparé par l'utilisateur. - Le tuyau de vidange doit pointer vers le bas pour l'écoulement de vidange facile. Ne pas organiser le tuyau de vidange tordu, collant ou une vague autour, ne pas plonger l'extrémité de celui-ci dans l'eau. Si un tuyau de vidange d'extension est relié à la conduite de vidange, assurez-vous d'isolation thermique en passant le long de l'unité intérieure. Lorsque la tuyauterie est dirigée vers le tuyau droit, de la tuyauterie, du cordon et le drainage alimentation doit être à isolation thermique et fixée sur l'arrière de l'appareil avec un fixe de tuyautier.

A. Insérez le fixateur du conduit dans la fente.

B. Appuyez sur le fixateur pour l'installer correctement.

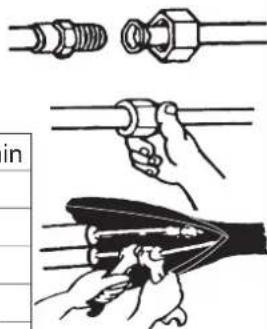

Raccordement des conduits:

a. Raccordez les conduits de l'unité intérieure entre eux au moyen de deux clés. Respectez le couple indiqué dans le tableau suivant in d'éviter que les conduits, connecteurs et écrous évasés ne soient déformés et endommagés. b. Resserrez-les avec les doigts dans un premier temps, puis utilisez la clé.

Modèle	Dimensions du conduit	Couple	Largeur de l'écrou	Epaisseeur min
7,8,9,10,12,14,18K	Conduit à liquide (φ6mm ou 1/4 pouces)	15~20N·m	17	0.5mm
18K*,21,22,24,25,30K	Conduit à liquide (φ9.53mm ou 3/8pouces)	30~35N·m	22	0.6mm
7,8,9,10,12K	Conduit à gaz (φ9,53mm ou 3/8pouces)	30~35N·m	22	0.6mm
12K*,14K,18K	Conduit à gaz (φ12mm ou 1/2pouces)	50~55N·m	24	0.6mm
18K*,21,22,24,25,30K	Conduit à gaz (φ16mm ou 5/8pouces)	60~65N·m	27	0.6mm

Les unités de type 12K sont plus grosses que les unités 12K. Les unités de type 18K* sont plus grosses que les unités 18K.

Unité intérieure

Branchez le cordon d'alimentation à l'unité intérieure en reliant les câbles aux bornes du tableau de commande de manière individuelle et en respectant les connexions utilisées pour l'unité extérieure.

Remarque: pour certains modèles, il peut être nécessaire de retirer le cache pour pouvoir accéder aux bornes de l'unité intérieure.

Unité extérieure

1). Retirez la porte d'accès de l'unité en desserrant les vis. Connectez les câbles aux bornes du tableau de commandes de manière individuelle, comme cela est indiqué à la suite. 2). Reliez le cordon d'alimentation au tableau de commandes au moyen d'un serre-câble. 3). Remettez la porte d'accès dans sa position d'origine, en desserrant les vis. 4). Installez un disjoncteur adapté au modèle de climatiseur 24K entre la source d'alimentation et l'unité. Pensez à installer un système permettant de déconnecter facilement les différents conduits.

Attention:

1. propre. En ce qui concerne la méthode à utiliser pour les branchements, réferez-vous au schéma affiché à l'intérieur de la porte d'accès.
2. Vérifiez que l'épaisseur du câble correspond à celle mentionnée pour la source d'alimentation.

3. Vérifiez les câbles et assurez-vous qu'ils sont tous correctement serrés.

1. Pensez à installer le disjoncteur au sol lorsque l'environnement est humide ou que le système se trouve à proximité d'un liquide.

Caractéristiques du câble

Capacité (Btu/h)	Cordon d'alimentation		Cordon de raccordement à la prise
		Zon,e de section normale	Type Type	Zon,e de section pe normale
7K~12K	H07RN-F	1.0/1.5mm²X3	H07RN-F	1.0/1.5mm²X5
7K*~12K*	H05VV-F	H07RMSmm²X3		1.0/1.5mm²X4
14K~18K	H07RN-F	H07RMSmm²X3		1.5mm²X5
14K*~18K* H05	VV-F	1.5/2.5mm²X3	H07RN-F	1.5mm²X4
21K~30K	H07RN-F	2.5mm²X3	H07RN-F	0.75mm²X4
	H07RN-F	2.5mm²X3	H07RN-F	2.5mm²X5
21K*~ 30K*	H05VV-F	2.5mm²X3	H07RN-F	2.5mm²X4

NOTE: K^ signifie que l'alimentation électrique de ce modèle provient de sa partie intérieure.

Attention:

La prise doit être accessible même après l’installation de l’appareil au cas où il soit nécessaire de la déconnecter. Si ce n’est pas possible, connectez l’appareil à un commutateur bipolaire avec séparation de contact d’au moins 3mm² et placez-le dans une position accessible même après son installation.

Consignes d'installation

Vérifiez que la couleur des câbles de l'unité extérieure et le nombre de la bornesont les mêmes que ceux de l'unité intérieure.

- 7K 12K Modèle

14K~30K Modèle

- 7K~30K Modèle

Pour les modèles *, l'alimentation électrique est connectée avec la partie intérieure à l'aide d'un disjoncteur.

Le schéma est indicatif, et le terminal réel prévaudra.

Installation de l'unité extérieure

1. Installez l'orifice du tuyau de vidange (pour les modèles dotés d'une pompe à chaleur uniquement)

Les purgeurs de condensats de l'unité fonctionnent automatiquement lorsque l'appareil est en mode de chauffage. Afin de ne pas déranger vos voisins et pour protégérer l'environnement, installez un orifice de vidange et un tuyau d'évacuation pour diriger l'eau de condensation. Installez le conduit d'évacuation et le joint en plastique sur le chassis de l'unité extérieure, puis reliez le conduit au port, comme sur le schéma.

1. Installer et fixer l'unité extérieure

Fixer avec les boulons et les écrous sur un sol plat et solide.

Si le système est installé sur un mur ou un toit, assurez-vous de bien fixer le socle, afin d'éviter les risques de chute en cas de mauvais temps ou de vent fort.

Tapis de caoutchouc (en option) et placez-le sous le socle bas

1. Conduits de raccordement à l'unité extérieure
2. Retirez les bouchons des valves à 2 et 3 tours. Raccordez les tuyaux sur les valves, en respectant le couple indiqué.
3. Unité de raccordement au câble extérieur (voir page précédente)

Purge de l'air

L'air contient de l'humidité, susceptible de provoquer un dysfonctionnement du compresseur. Après avoir raccordé les unités internes et extérieures, l'humidité de l'air peut être évacuée au moyen d'une pompe à vide, comme cela est indiqué ci-dessous.

Remarque: pour protéger l'environnement, veillez à ne pas décharger le liquide réfrigérant directement dans l'air ambiant. Voir page suivante pour connaître les étapes à suivre pour purger l'air.

Consignes d'installation

Comment purger les conduits à air:

(1). Dévissez et retirez les capuchons de valves des valves à 2 et 3 tours. (2). Dévissez et retirez les capuchons de la valve de service. (3). Connectez l'embout flexible de la pompe à vide à la valve de service. (4). Faites tourner la pompe à vide pendant 10 à 15 minutes, jusqu'à obtenir une pression de 10 mm de 10 Hg absolu. (5). Activez la pompe à vide au moyen du bouton de dépressurisation situé sur le collecteur de la pompe. Par la suite, arrêtez la pompe à vide. (6). Ouvrez une valve à 2 tours puis une vanne à 1/4 de tour puis refermez-les après 10 secondes. Vérifiez l'étanchéité de tous les joints avec du savon liquide ou un détecteur de fuite électronique. (7). Tournez les vannes à 2/3 voies afin de fermer fermement les vannes. Débranchez le conduit d'évacuation flexible. (8). Repositionnez et resserrez l'ensemble des capuchons.

HCTPYKUNI NO 3KCNJYATALINN MOHTAXKY

Peinte Herincapa8

Online Mode p0dyKN 9

Montage chêne noir 9
