BEDIENUNGSANLEITUNG AST09UW4SVETG10 HISENSE

Описание монтажа продукцииVor der Installation und Verwendung dieses Geräts lesen Sie bitte diese Gebrauchs-und Installationsanleitung aufmerksam durch, und bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf. DEUTSCH3

Sicherheitshinweise Vorbereitung vor der Verwendung Sicherheitsvorkehrungen Bezeichnung der Teile Inneneinheit Außeneinheit Anzeigevorstellung Wartung Schutz Fehlerbehebung Installationsanleitungen Installationsplan Den Installationsort wählen Die Installation der Inneneinheit Schaltplan Die Installation der Außeneinheit Luftspülung

Betriebsanleitung von der Fernbedienung. Siehe "Fernbedienungsanleitungen"1 Sicherheitshinweise Vor der Installation lesen Sie bitte die Bedienungsanleitung sorgfältig und versuchen Sie streng nach dieser Anleitung dieses Gerät zu installieren, um zu gewährleisten, dass das Gerät normal arbeitenkann. Beim Bewegen der Klimaanlage lassen Sie keine Luft in das Kühlsystem eingehen oder lassen Sie kein Inneneinheit ab. Erden Sie die Klimaanlage richtig. Überprüfen Sie die Verbindungsleitungen und -rohre sorgfältig, und vor dem Anschluss des Netz der Klimaanlage stellen Sie sicher, dass sie richtig und fest sind. Es gibt unbedingt ein Luftschalter. Nach der Installation muss der Verwender nach dieser Anleitung die Klimaanlage richtig bedienen, halten Sie ein geeignetes Lager für die Wartung und Bewegung der Klimaanlage in der Zukunft. Die Sicherung der Inneneinheit: T 3.15A 250V. Für 7k~12k Modelle, die Sicherung der Außeneinheit: T 15A 250V or T 20A 250V. Für 14k~18k Modelle, die Sicherung der Außeneinheit: T 20A 250V. Für 21k~30k Modelle, die Sicherung der Außeneinheit: T 30A 250V. Ein Fehlerstromschutzschalter mit Rating von über 10 mA soll nach der nationalen Regelung in der Festverdrahtung verbunden werden. Warnung: Die Gefahr durch Stromschlag kann zu Verletzungen oder zum Tod führen: Vor der Wartung trennen Sie alle Fernstromversorgungen. Die maximale Länge der Verbindungsleitung zwischen Innen-und Außeneinheit soll weniger als 5 m sein. Es wird die Leistungsfähigkeit der Klimaanlage beeinflussen, wenn der Abstand länger als die oben genannte Länge ist. Dieses Gerät kann von Kindern von 8 Jahren und älter sowie Personen mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie eine Beaufsichtigung bzw. Anweisung für die Nutzung der Maschine auf sichere Weise erfahren und die Risiken gekannt haben. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Batterien in der Fernbedienung müssen wiederverwertet oder ordnungsgemäß entsorgt werden. Entsorgung von Schrott-Batterien --- Bitte entsorgen Sie die Batterien als sortierte Kommunalabfälle an einer leicht zugänglichen Sammelstelle. Wenn das Gerät eine feste Verdrahtung ist, muss es mit den Einrichtungen zur Trennung vom Versorgungsnetz mit einer Kontakttrennung in allen Polen, die volles Trennen unter Bedingungen von Überspannungskategorie III schaffen, ausgestattet werden, und diese Einrichtungen müssen nach den Verdrahtungsregeln in der Festverdrahtung verbunden werden. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden. Das Gerät soll nach den nationalen Installationsvorschriften installiert werden Die Klimaanlage muss von einem Fachmann oder von einer qualifizierten Person installiert werden. Das Gerät darf nicht in der Wäscherei installiert werden.2 Die Klimaanlage hat die Auto- Neustart -Funktion. Nachdem die Fernbedienung jedesmal durch neue Batterien ersetzt oder mit Spannung versorgt ist, wird die Fernbedienung automatisch die Wärmepumpe voreinstellen. Wenn die von Ihnen gekaufte Klimaanlage ein Kühlung-Nur-Modell ist, kann die Wärmepumpe- Fernbedienung auch verwendet werden. Voreinstellung der Fernbedienung Vor der Verwendung der Klimaanlage stellen Sie sicher, wie folgend zu überprüfen und voreinzustellen. Auto- Neustart -Voreinstellung Halten Sie eine beliebige Taste auf der Fernbedienung gedrückt, um die Hintergrundbeleuchtung zu aktivieren. Sie schaltet sich automatisch nach 10 Sekunden ab. Hinweis: Die Hintergrundbeleuchtung ist eine optionale Funktion. Die Hintergrundbeleuchtung der Fernbedienung (optional) Dieses Gerät ist aus wiederverwertbares oder recyclebares Material gefertigt. Die Entsorgung muss nach den örtlichen Entsorgungsvorschriften durchgeführt werden. Vor der Entsorgung stellen Sie sicher, dass das Netzkabel abgeschnitten ist, damit das Gerät nicht wieder verwendet werden kann. Für weitere detaillierte Informationen über die Handhabung und Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre örtlichen Behörden, die für die getrennte Sammlung von Müll sorgen, oder das Geschäft, in dem Sie das Gerät gekauft haben. Entsorgen des Gerätes Dieses Haushaltsgerät ist gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Diese Markierung zeigt an, dass dieses Produkt in der EU nicht zusammen mit anderen Hausabfällen entsorgt werden sollte. Um mögliche Umwelt- und Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden, recyceln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern. Zur Rückgabe Ihres gebrauchten Gerätes verwenden Sie bitte die entsprechenden Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt auf umweltfreundliche Weise recyceln. Hinweis: Voreinstellen Umweltschutz Vorbereitung vor der Verwendung Beim Einfüllen von Kühlmittel in das System stellen Sie sicher, dass das Inneneinheit im flüssigen Zustand einzufüllen ist, wenn das Inneneinheit des Gerätes R410A ist. Ansonsten kann die chemische Zusammensetzung des Inneneinheits (R410A) innerhalb des Systems sich ändern und somit die Leistung der Klimaanlage beeinträchtigen. Nach dem Charakter des Kühlmittels (R410A, der Wert von GWP ist 1975) beim hochen Druck des Rohres müssen Sie vorsichtig sein, wenn Sie das Gerät installieren und reparieren. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden. Die Klimaanlage muss durch einen professionalen Engineer installiert werden. Die Temperatur des Kühlmittelkreislaufs wird hoch sein, halten Sie bitte das Verbindungskabel fern vom Kupferrohr.Die Symbole in dieser Bedienungs-und Pflegeanleitung sind wie unten interpretiert. Verboten Achten Sie auf eine solche Situation. Die Erdung ist erforderlich. Warnung: Falsche Handhabung kann eine ernste Gefahr, wie Tod, schwere Körperverletzung usw. verursachen.

Verwenden Sie keinen Leistungsschalter oder ziehen Sie nicht den Stecker zum Ausschalten während des Betriebs. Dies kann einen Brand durch Funken usw. verursachen. Halten Sie den Leistungsschalter oder den Stecker fern vom Schmutz. Schließen Sie das Netzkabel fest und richtig daran an, um einen elektrischen Schock oder ein Brand aufgrund des unzureichenden Kontakts zu vermeiden. Verwenden Sie die richtige Stromversorgung gemäß der Anforderung auf dem Typenschild.Ansonsten können ernste Störungen oder Gefahren auftreten oder ein Brand vielleicht ausbrechen. Nicht stricken, ziehen oder drücken das Netzkabel, um ein Brechen des Netzkabels zu vermeiden. Ein elektrischer Schlag oder ein Brand kann wahrscheinlich durch ein gebrochenes Netzkabel verursacht werden. Stecken Sie niemals einen Stock oder ein ähnliches Hindernis in die Einheit ein. Weil der Lüfter bei hoher Geschwindigkeit arbeitet, und dies kann zu Verletzungen führen. Reparieren Sie das Gerät nicht selbst. Wenn dies nicht korrekt gemacht wird, kann es einen elektrischen Schlag usw. verursachen. Vor dem Abschalten der Stromversorgung schalten Sie zuerst das Gerät durch die Fernbedienung aus, wenn eine Fehlfunktion auftritt. Es ist schädlich für die Gesundheit, wenn die Kühlluft an Sie für eine lange Zeit gelang. Es ist ratsam, den Luftstrom zu vollem Raum umlenken lassen. Verhindern Sie den Luftstrom in den Gasbrenner und in den Herd zu erreichen. Berühren Sie nicht die Funktionstasten, wenn Ihre Hände nass sind. Legen Sie keine Gegenstände an die Außeneinheit Der Benutzer ist verantwortlich dafür, dass das Gerät durch einen lizenzierten Techniker entsprechend den örtlichen Bestimmungen oder Verordnungen geerdet ist. OFF OFF

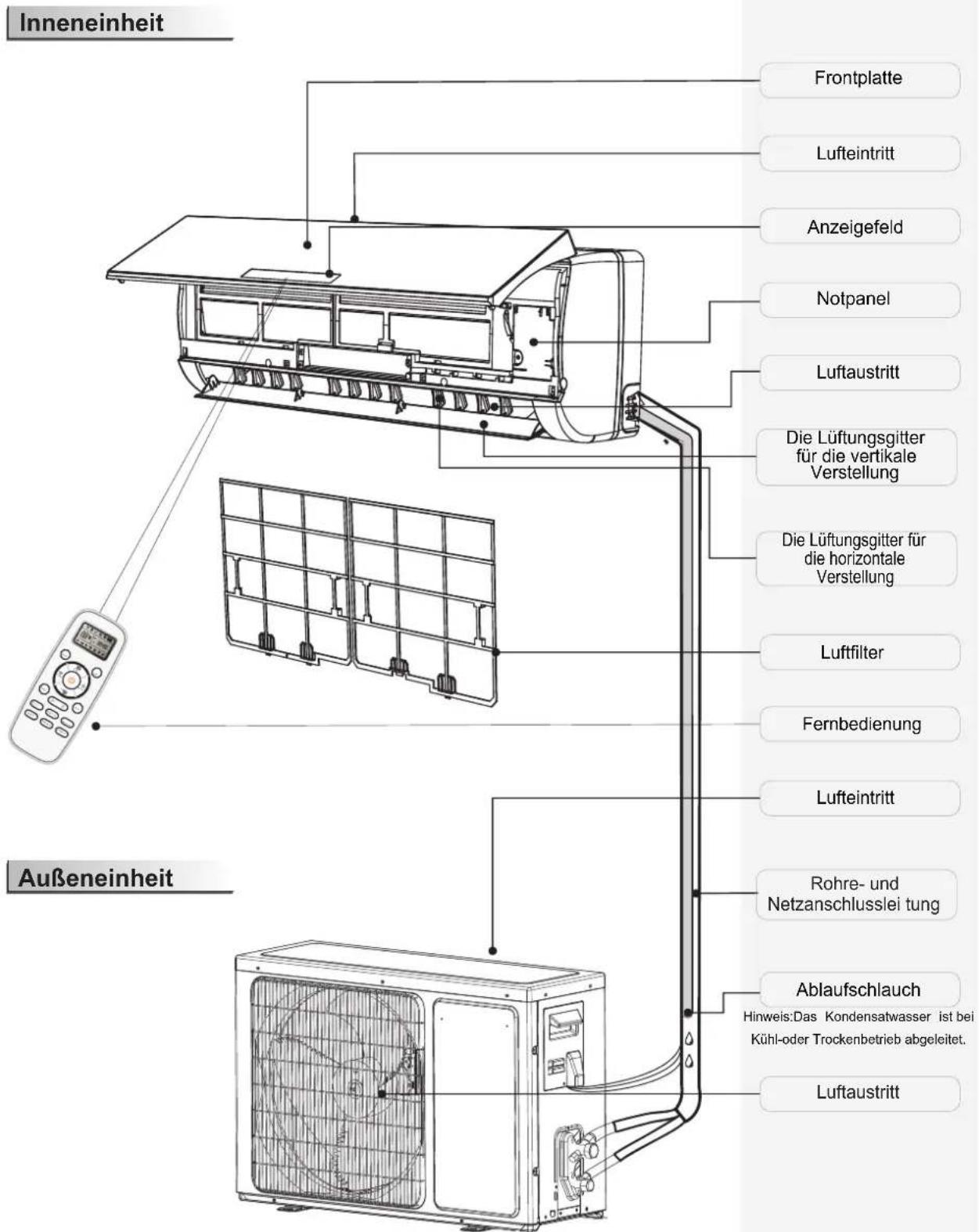

SicherheitsvorkehrungenDiese Abbildung in diesem Handbuch ist basiert auf die Außenansicht eines Standard-Modells. Somit kann die Form sich von der der von Ihnen gewählten Klimaanlage unterscheiden. Lufteintritt Luftaustritt Luftaustritt Die Lüftungsgitter für die vertikale Verstellung Die Lüftungsgitter für die horizontale Verstellung Luftfilter Fernbedienung Rohre- und Netzanschlusslei tung Notpanel Anzeigefeld

Inneneinheit Außeneinheit Lufteintritt Frontplatte

FEEL SUPERFAN SPEEDCLOCKTIMER O NTIMER O FFSLEEPTEMP.TEMP. Bezeichnung der Teile Ablaufschlauch Hinweis:Das Kondensatwasser ist bei Kühl-oder Trockenbetrieb abgeleitet.Die Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

Laufen-Anzeige Sie leuchtet, wenn die Klimaanlage läuft. Sie blinkt beim Auftauen.

Timer-Anzeige Sie leuchtet während der Zeiteinstellung.

Schlaf-Anzeige Sie leuchtet im Schlafmodus.

Kompressor-Anzeige Sie leuchtet, wenn der Kompressor eingeschaltet ist.

Super-Anzeige Sie leuchtet im Super-Modus.

Anzeigevorstellung Anzeige eingestellter Temperatur Nach 200 Stunden Einsatz zeigt es FC, um Ihnen an die Reinigung des Filters zu erinnern. Nach der Reinigung des Filters drücken Sie die Filter-Reset-Taste auf der Inneneinheit hinter der Frontplatte, um die Anzeige zurückzusetzen. (Optional) Signalrezeptor

Lüfterdrehzahl-Anzeige

Im Heizungsmodus zeigt sie orange, und im anderen Modi zeigt sie weiß. Timer Comp. Run Sleep

VG / VL SerienDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

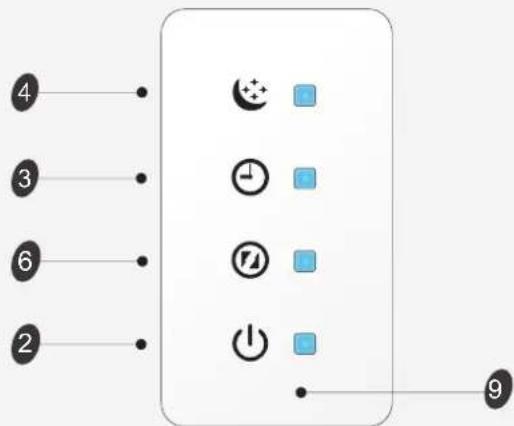

SF / DG (rechte Seite)-Serien

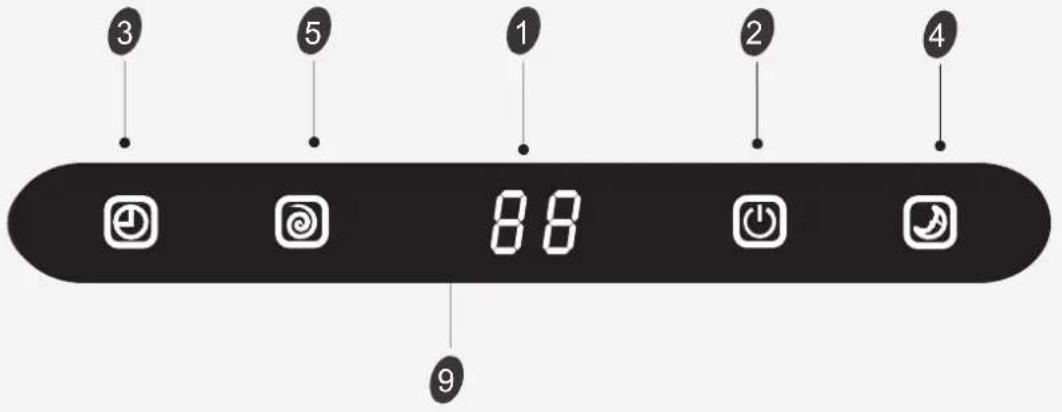

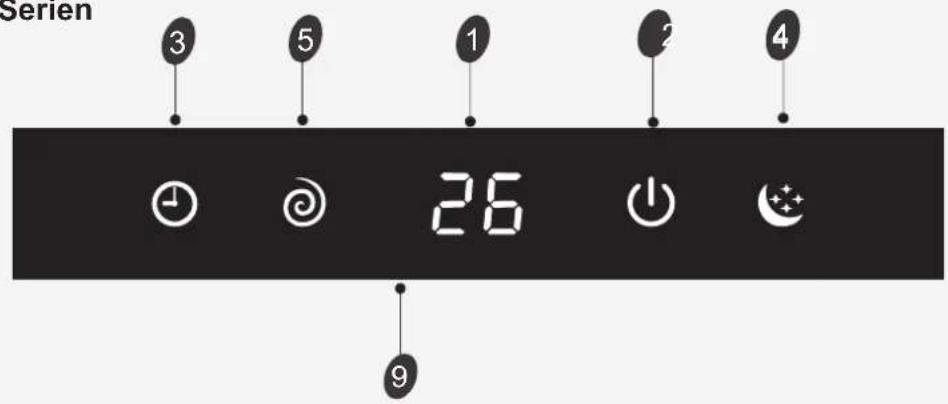

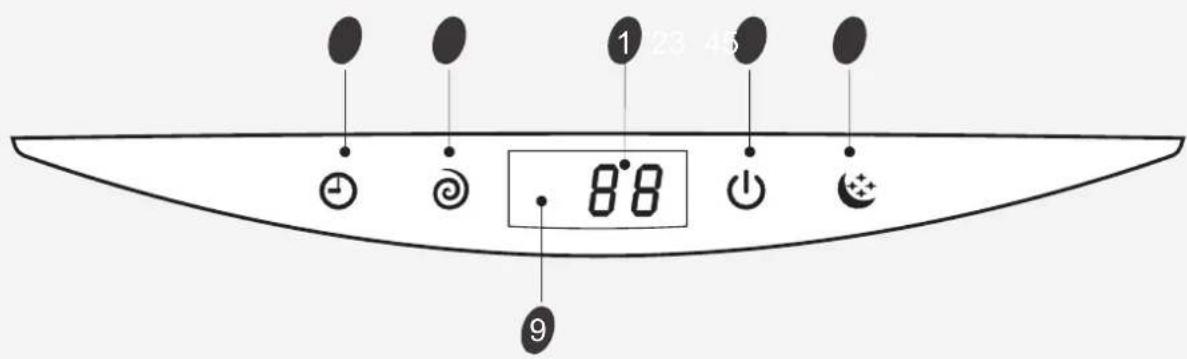

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

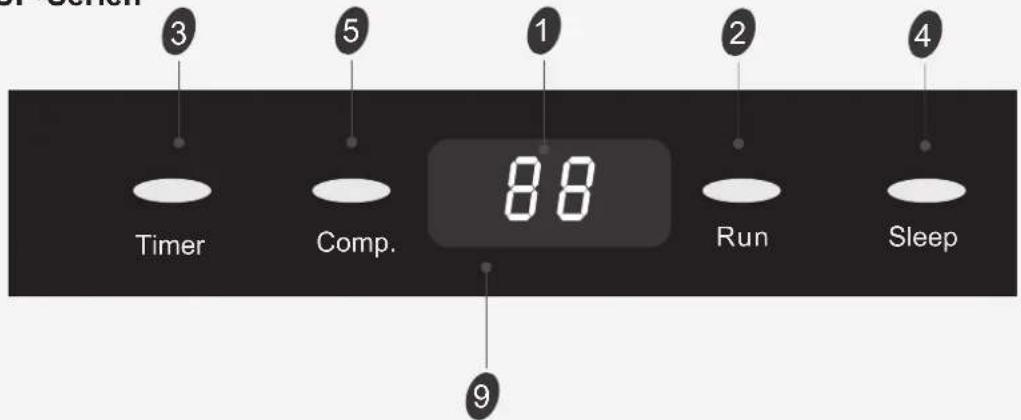

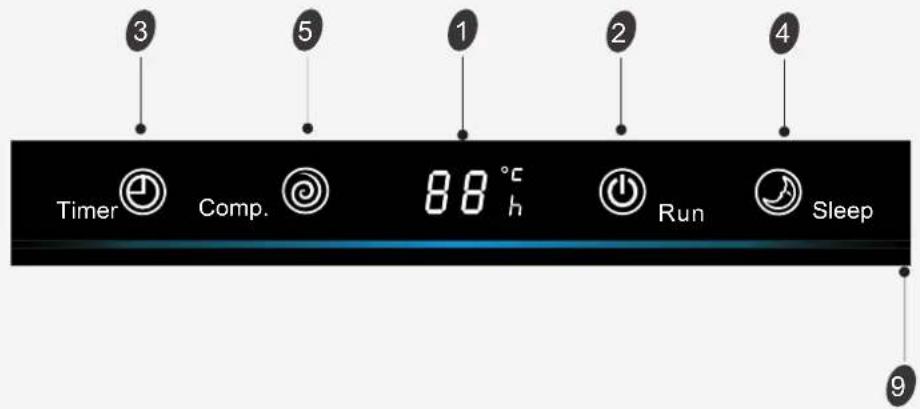

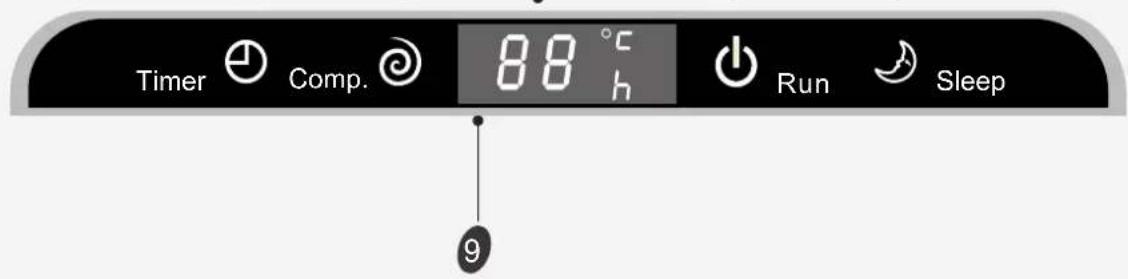

Timer Comp. Run Sleep UL-Serien UQ-Serien UP-Serien

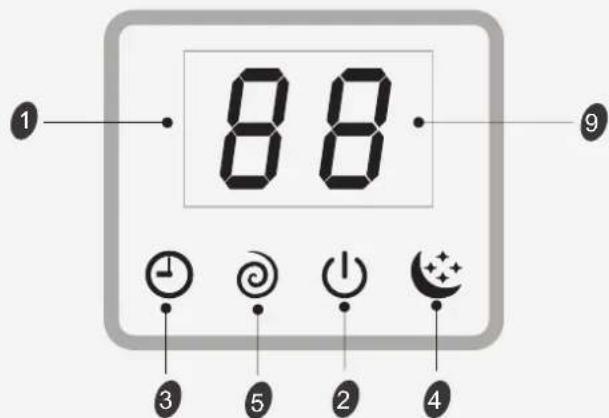

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

NM/DF-Serien NK-Serien

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

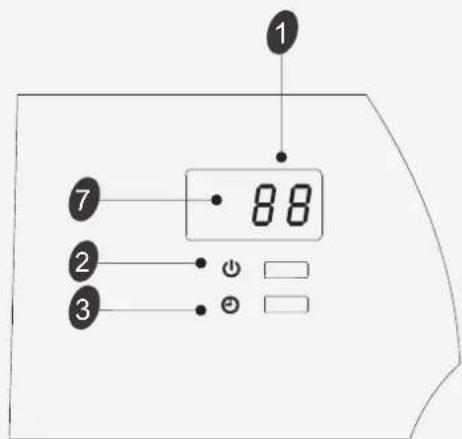

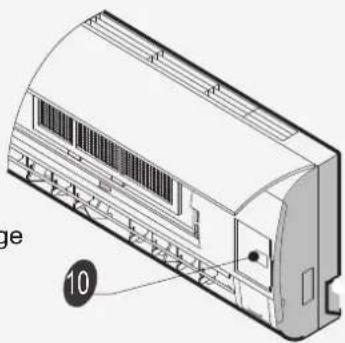

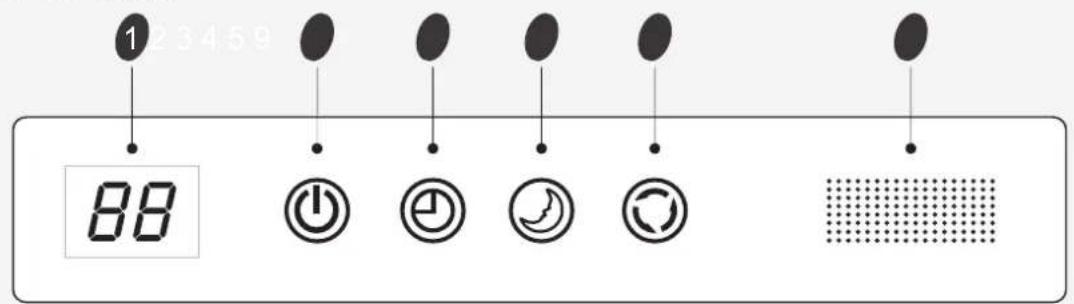

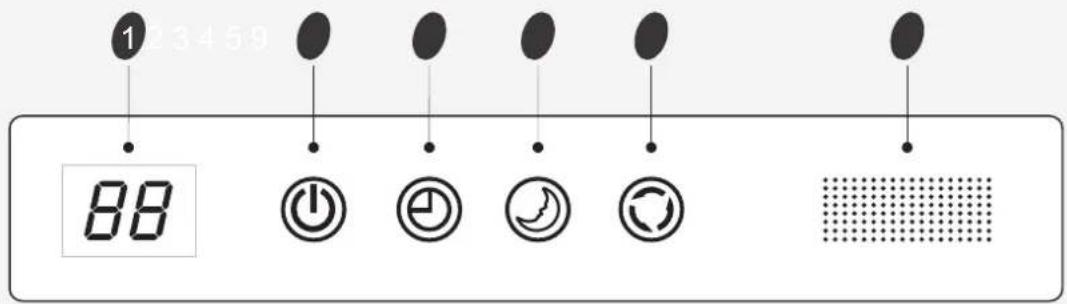

Anzeigevorstellung ON/OFF SA/TD/TG/DB/DC-Serien

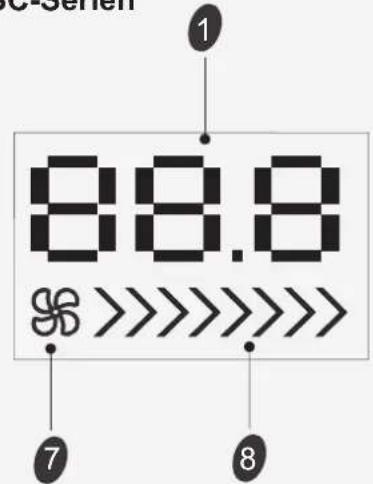

Durch Drücken dieser Taste können Sie die Klimaanlage ein-oder ausschalten. SC-Serien

Wartung Es ist notwendig, nach Einsatz für etwa 100 Stunden den Luftfilter zu reinigen. Wartung der Frontplatte Luftfilterwartung Verwenden Sie niemals flüchtige Substanzen wie Benzin oder Poliermittel, um das Gerät zu reinigen. Reinigen und installieren Sie den Luftfilter. Schließen Sie wieder die Frontplatte Wischen Sie es mit einem weichen und trockenen Tuch. Benutzen Sie ein weiches und angefeuchtetes Tuch zum Reinigen, wenn die Frontplatte sehr schmutzig ist. Bestreuen Sie niemals Wasser auf die Inneneinheit. Installieren Sie die Frontplatte neu und schließen Sie sie. Durch Drücken der Position "b" nach unten können Sie die Frontplatte neu installieren und schließen. Wenn der Schmutz auffällig ist, waschen Sie ihn mit einer Lösung von Reinigungsmittel im lauwarmem Wasser. Nach der Reinigung trocknen Sie ihn gut im Schatten. Reinigen Sie den Luftfilter alle zwei Wochen, wenn die Klimaanlage in einer extrem staubigen Umgebung arbeitet. Schalten Sie das Gerät aus und entfernen Sie den Luftfilter.

Schalten Sie zuerst das Gerät aus, bevor Sie es von der Stromversorgung entfernen. Schalten Sie die Stromversorgung ab Fassen Sie die Position "a" und ziehen Sie nach außen, um die Frontplatte zu entfernen.

Benutzen Sie ein trockenes und weiches Tuch zum Reinigen. Gefährlich! Stromschlag!

1. Öffnen Sie die Frontplatte.

2. Drücken Sie den Griff des Filters von vorn

3. Fassen Sie den Griff und ziehen Sie den Filter

heraus.7 Betriebszustand Die Schutzeinrichtung kann ausgelöst werden und das Gerät in den unten aufgeführten Fällen stoppen. HEIZUNG KÜHLUNG TROCKEN Die Außenlufttemperatur ist über 24 ℃ Die Außenlufttemperatur ist unter-10 ℃ Die Raumtemperatur ist über 27 ℃ Die Außenlufttemperatur ist über *43 ℃ Die Raumtemperatur ist unter 21 ℃ Die Raumtemperatur ist unter 18 ℃

Für die Tropische (T3) Klimabedingung- Modelle ist der Temperaturpunkt 55 statt 43

Die Temperatur von einigen Produkten wird erlaubt, diesen Bereich zu überschreiten. In bestimmter Situation konsultieren Sie bitte den Kaufmann. Wenn die Klimaanlage im Kühl-oder Trockenbetrieb beim langen Öffnen der Tür oder Fenster arbeitet und wenn die relative Luftfeuchtigkeit über 80% ist, kann der Tau aus dem Austritt abtropfen. Lärmbelästigung Installieren Sie die Klimaanlage an einem Ort, wo die Gewicht der Klimaanlage ertragen werden kann, um mehr ruhig zu arbeiten. Installieren Sie die Außeneinheit an einem Ort, wo der Luftabblass und die Betriebsgeräusche Ihre Nachbarn nicht stören würden. Stellen Sie keine Hindernisse vor den Luftauslass der Außeneinheit, um die Erhöhung des Geräuschpegels zu vermeiden. Merkmale der Schutzvorrichtung Beim Stillstand aller Betriebsarten drücken Sie die EIN / AUS-Taste wieder, um neu zu starten. Der Timer soll erneut eingestellt, wenn er abgebrochen wurde. Die Schutzvorrichtung wird in den folgenden Fällen arbeiten. Wenn Sie das Gerät nach dem Beenden des Betriebs oder der Modusänderung im Betrieb sofort neu starten, müssen Sie 3 Minuten warten. Wenn Sie das Gerät an das Netzteil anschliessen und das Gerät sofort einschalten, kann es 20 Sekunden später starten. Entfrosten Merkmale des Heizmodus Vorwärmen Zu Beginn des Heizbetriebs wird der Luftstrom von der Inneneinheit2-5 Minuten später abgeführt. Im Heizbetrieb wird das Gerät automatisch das Entfrosten (Enteisen) durchführen, um die Effizienz zu erhöhen. In der Regel dauert dieser Vorgang 2-10 Minuten. Während dem Entfrosten arbeitet der Lüfter nicht. Nach dem Entfrosten wird es automatisch in den Heizmodus zurückkehren. Hinweis: Die Heizung ist nicht verfügbar für die Kühlung-Nur-Klimaanlage-Modelle.

SchutzFehler Analyse Die folgenden Fälle könnten nicht immer eine Fehlfunktion sein, überprüfen sie bitte, bevor sie für den Service anfordern.

Fehlerbehebung Wenn die Schutzeinrichtung ausgelöst oder die Sicherung durchgebrannt ist. Wenn der Stecker nicht richtig eingesteckt ist. Warten Sie bitte für 3 Minuten und starten Sie wieder. Die Schutzeinrichtung könnte das Laufen der Einheit verhinderen. Wenn die Batterien in der Fernbedienung erschöpfen. Ist der Luftfilter verschmutzt? Sind die Einlässe und Auslässe der Klimaanlage verstopft? Ist die Temperatur richtig eingestellt? Wenn starke Interferenz (aus übermäßige Entladung statischer Elektrizität, Abnormalität der Versorgungsspannung) auftritt, wird der Betrieb abnormal sein. Zu diesem Zeitpunkt trennen Sie das Gerät von der Stromversorgung und schließen Sie es wieder 2-3 Sekunden später an. Bei Modusänderung im Betrieb wird es um 3 Minuten verzögert. Dieser Geruch kann aus einer anderen Quelle wie z. B. Möbel, Zigaretten usw. kommen, der in die Einheit gesaugt und mit der Luft ausgeblasen wird. Das Gerät wechselt sich vom Heizbetrieb zum Auftauen. Die Anzeige wird innerhalb von zehn Minuten erlöschen und zum Heizbetrieb zurückkehren. Verursacht durch die Strömung der Inneneinheit in der Klimaanlage, es ist nicht ein Fehler. Abtauen- Geräusch im Heizbetrieb. Das Geräusch kann durch die Expansion oder Kontraktion der Frontplatte aufgrund der Temperaturänderung erzeugt werden. Wenn die Raumluft sehr kalt wird, erscheint die Nebel, weil die Kühluft während dem KÜHLUNG- oder TROCKEN-Betriebsmodus von der Inneneinheit abgeblassen wird.. Läuft nicht sofort Eigentümlicher Geruch Ein Geräusch von fließendem Wasser Ein Knack-geräusch ist zu hören Sprühnebel aus dem Austritt Die Kompressor-Anzeige (rot) leuchtet ständig , und der Innenraum-Lüfter stoppt. Läuft nicht Läuft nicht Keine Kühlungs-oder Heizungsluft Unwirksame Steuerung9 Der Abstand von der Wand sollte über 50mm sein Der Abstand zwischen Lufteinlass und der Wand sollte über 250mm sein Der Abstand zwischen Lufteinlass und der Wand sollte über 250mm sein über 250mm Der Abstand zwischen Luftaustritts und der Wand sollte über 500mm sein Der Abstand von der Wand sollte über 50mm sein Installationsanleitungen Installationsplan Die Installation muss nur von autorisiertem Personal nach dem nationalen Verkabelungsstandard durchgeführt werden. Die obige Abbildung ist nur eine einfache Darstellung der Einheit. Sie kann mit dem äußeren Erscheinungsbild des von Ihnen Der Abstand von der Decke sollte über 200 mm sein Der Abstand vom Boden sollte über 2500mm sein.Außeneinheit Außeneinheit Inneneinheit Inneneinheit Die Rohrlänge ist maximal 15 Metern Die Höhe sollte weniger als 5 m sein

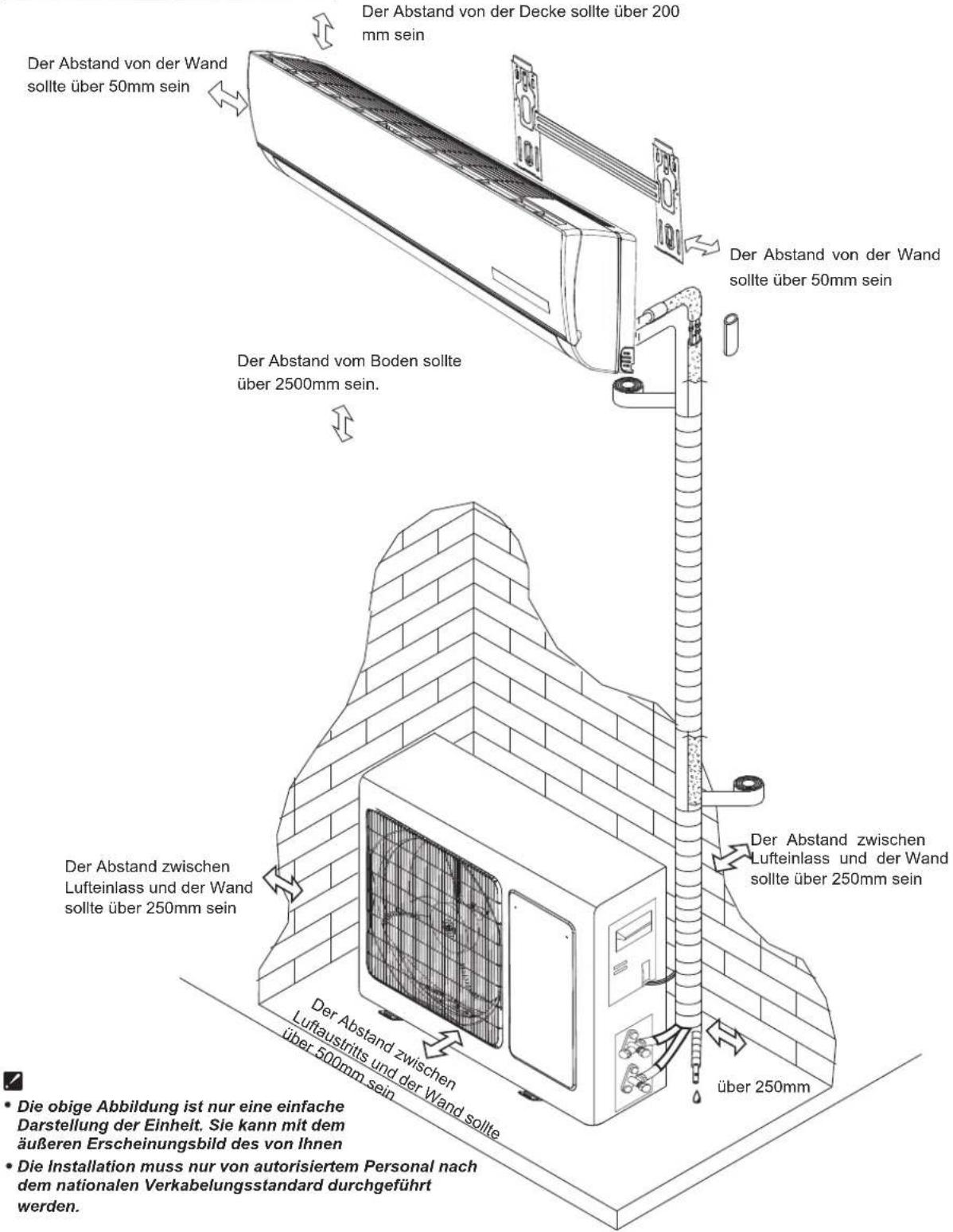

Installationsanleitungen Den Installationsort wählen Der Installationsort für die Außeneinheit Der Abstand zwischen Innen-und Außeneinheit sollte 5 Meter sein und kann auf maximal 15 Metern mit der zusätzlichen Kühlmittelfüllung steigen. Wenn die Höhe und die Rohrlänge den in dieser Tabelle genannten Bereich überschreiten, konsultieren Sie bitte den Kaufmann. Der Installationsort für die Inneneinheit Wo es kein Hindernis in der Nähe des Luftauslasses gibt und die Luft leicht in jede Ecke geblasen werden kann. Wo die Rohrleitungen und das Wandloch leicht arrangiert werden können. Behalten Sie einen erforderlichen Raum von der Einheit zu der Decke und der Wand nach dem Installationsplan auf der vorigen Seite. Wo der Luftfilter leicht entfernt werden kann. Halten Sie das Gerät und die Fernbedienung 1m oder mehr von Fernsehen, Radio usw. getrennt. Halten so weit wie möglich von Leuchtstofflampen fern. Legen Sie keine Gegenstände in die Nähe des Lufteinlasses, um die Behinderung von Luftabsorption zu vermeiden. Installieren Sie sie an einer Wand, die stark genug ist, um das Gewicht des Gerätes zu tragen. Installieren Sie sie an einem Ort, wo Betriebsgeräusche und Vibrationen nicht erhöht werden. Schützen Sie vor direkter Sonneneinstrahlung und Wärmequellen. Stellen Sie keine brennbaren Materialien oder Verbrennungsvorrichtungen auf der Oberseite des Gerätes. Modell 7K~18K

max. zulässige Schlauchlänge bei Versand (m) Grenze der Schlauchlänge (m) Grenze des Höhenunterschied s H (m) Erforderliche zusätzliche Kühlmittelmenge (g / m) 21K~25K 30K

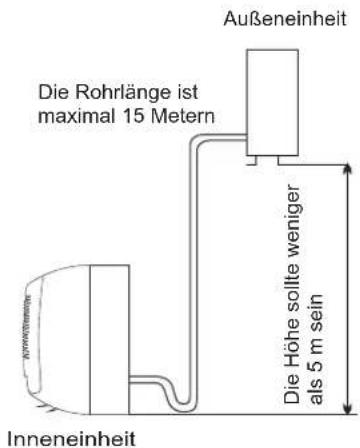

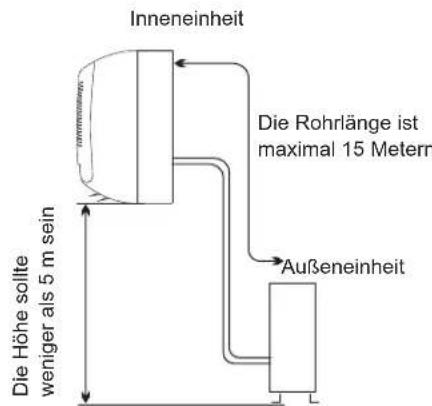

Die Höhe sollte weniger als 5 m sein Die Rohrlänge ist maximal 15 Metern Wo es bequem zu installieren und gut zu belüften ist. Installieren Sie es nicht in einem Ort, wo brennbare Gase austreten könnten Behalten Sie den erforderlichen Abstand von der Wand. Halten Sie die Außeneinheit von einem Ort von fettigem Schmutz, Vulkanisation-Gas-Austritt fern. Installieren Sie es nicht am Straßenrand, wo es ein Risiko von schlammigem Wasser gibt. Eine feste Basis, wo es nicht das Betriebsgeräusche erhöhen kann. Wo es keine Obstruktion für den Luftaustritt gibt. Installieren Sie das Gerät nicht unter direkter Sonneneinstrahlung, in einem Gang oder Seitenweg oder in der Nähe von Wärmequellen und Belüftungsgebläsen. Halten Sie es von brennbaren Materialien, dichten Ölnebeln sowie nassen und unebenen Stellen fern.Rohrleitungsrichtung

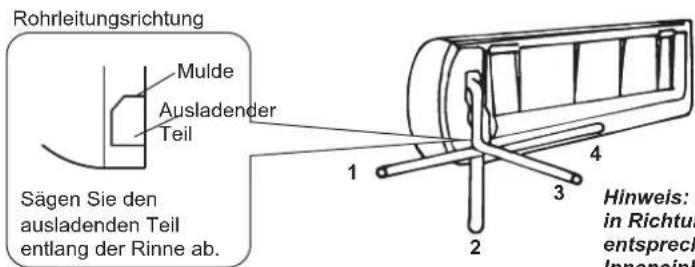

Mulde Hinweis: Bei der Installation der Rohrleitung in Richtungen 1,2 oder 4 sägen Sie den entsprechenden ausladenden Teil aus der Inneneinheit-Basis ab. AusladenderTeil Sägen Sie den ausladenden Teil entlang der Rinne ab.Legen Sie die Rohrleitungen (Flüssigkeits- und Gasleitung) und Kabel durch das Wandloch von außen oder legen Sie sie von innen, nachdem die Innenrohrleitungen und Kabel fertig verbindet sind, um sie an die Außeneinheit anzuschliessen. Entscheiden Sie sich, ob nach der Rohrleitungsrichtung den ausladenden Teil abzusägen. (Siehe unten)

Die Rohrleitungsinstallation für die Inneneinheit

Installationsanleitungen Hinweis: Die Form Ihrer Montageplatte kann sich von der oben genannten unterscheiden, aber die Installationsmethode ist ähnlich. Hinweis: Die sechs Löcher, die an die Blechschraube an der Montageplatte anpassen, müssen wie oben in der Abbildung gezeigt für die Befestigung der Montageplatte verwendet werden, und die anderen sind vorbereitet.

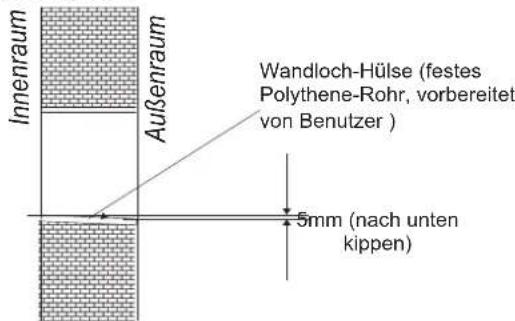

Innenraum Außenraum Wandloch-Hülse (festes Polythene-Rohr, vorbereitet von Benutzer ) 5mm (nach unten kippen) Entscheiden Sie sich für die Lochstelle der Rohrleitung nach der Lage der Montageplatte.Bohren Sie ein Loch an der Wand. Das Loch sollte ein wenig nach unten und außen kippen.

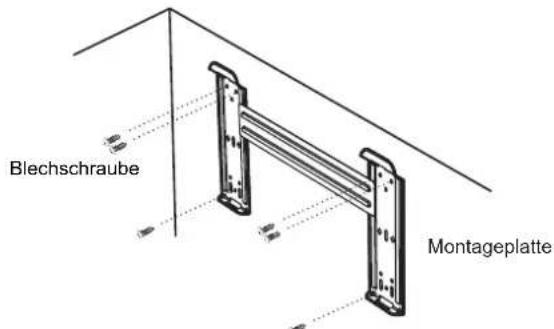

Bohren Sie ein Loch für die Rohrleitung Entscheiden Sie sich für einen Installationsort für die Montageplatte nach der Lage der Inneneinheit und der Rohrleitungsrichtung. Halten Sie die Montageplatte horizontal mit einem horizontalen Lineal oder einer abfallenden Linie. Bohren Sie die Löcher von 32 mm Tiefe an der Wand zur Befestigung der Platte . Setzen Sie die Kunststoffstopfen in das Loch ein und befestigen Sie die Montageplatte mit Blechschrauben. Überprüfen Sie, ob die Montageplatte gut befestigt ist. Dann bohren Sie ein Loch für die Rohrleitung.

Installation der Montageplatte Die Installation der Inneneinheit Nachdem die Rohrleitungen wie erforderlich angeschlossen sind, installieren Sie den Ablaufschlauch. Dann schließen Sie das Netzkabe an. Nach dem Anschluss wickeln Sie die Rohrleitungen, Kabel und Ablaufschlauch zusammen mit Wärmedämmmaterialien. Installieren Sie eine Hülse durch das Wandloch, um die Wand ordentlich und sauber zu halten.MontageplatteBlechschraubeInstallationsanleitungen Rohrverbindungen-Wärmedämmung: Wickeln Sie die Rohrverbindungen mit Wärmedämmmaterialien und dann mit einem Vinylband. Rohrleitungen-Wärmedämmung:

Legen Sie den Ablaufschlauch unter die Rohrleitung. Verwenden Sie den Polyethylen-Schaum über 6 mm Dicke als Isolationsmaterial.Hinweis: Der Ablaufschlauch ist von Benutzer vorbereitet. Arrangieren Sie das Ablaufrohr nicht verdreht, herausstreckend oder herumfuchtelnd, tauchen Sie nicht sein Ende ins Wasser ein. Wenn ein Verlängerungsablaufschlauch ist mit dem Abflussrohr verbunden ist, muss er wärmedämmend sein, wenn er entlang der Inneneinheit geht. Wenn die Rohrleitung nach rechts gerichtet ist, sollten die Rohrleitungen, Stromkabel und Ablaufrohr wärmeisolierend sein und auf der Rückseite des Geräts mit einem Rohrleitung-Fixierer fixiert werden. Wärmedämmung mit einem Vinylband wickeln BasisRohrleitung-Fixierer B.Drücken Sie, um den Rohr-Fixierer auf die Basis zu haken. Basis BasisRohrleitung-Fixierer Haken hier Hier einlegenAblaufschlauchAblaufschl auch Großes RohrGroßes Rohr KleinesRohr Kleines Rohr

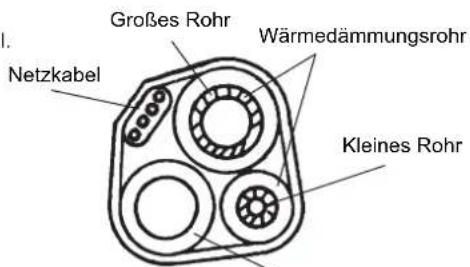

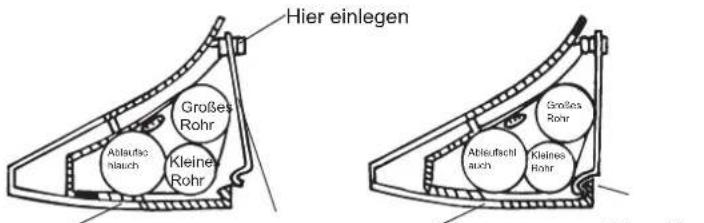

Legen Sie den Rohr-Fixierer in den Wärmedämmungsrohr Kleines Rohr Ablaufschlauch (vom Benutzer vorbereitet)Großes Rohr Netzkabel Rohranschluss: RohrgrößeModell 7,8,9,10,12,14,18K12K*,14K,18K18K*,21,22,24,25,30K18K*,21,22,24,25,30K7,8,9,10,12KFlüssigkeitsseite (φ6mm oder 1/4 Zoll) 15~20N·m 17mm 0.5mm 0.6mm 0.6mm 0.6mm 0.6mm30~35N·m 22mm 50~55N·m 24mm 30~35N·m 22mm 60~65N·m 27mm Flüssigkeitsseite (φ9.53mm oder 3/8 Zoll) Gasseite (φ9,53mm oder 3/8 Zoll) Gasseite (φ12mm oder1/2 Zoll) Gasseite (φ16mm oder 5/8 Zoll) DrehmomentMutterbreite Min. Dicke

Die Einheit von 12K* ist größer als der Einheit von 12K.Die Einheit von 18K* ist größer als der Einheit von 18K.

Spannen Sie sie zuerst mit den Fingern vor, dann mit den Schraubenschlüsseln. Verbinden Sie die Rohre für die Inneneinheit mit zwei Schlüsseln. Achten Siebesonders auf das im unten dargestellte zulässige Drehmoment, um zu verhindern, dass die Rohre, Anschlüsse und Bördelmuttern nicht verformt und beschädigt werden.4. Anschließen der Kabel Außeneinheit Inneneinheit 24K-Modell oder über zwischen der Stromquelle und dem Gerät. Eine Trenneinrichtung zur ausreichend Trennung aller Versorgungsleitungen muss eingebaut werden. Entsprechend dem Anschluss des Aussengerätes schließen Sie das Netzverbindungskabel an die Inneneinheit durch das einzelne Anschließen der Drähte an die Klemmen auf der Schalttafel an. Gehäuse Schrank Frontplatte Installieren ist. Hinweis: Für einige Modelle ist es notwendig, das Gehäuse zu entfernen, um an die Klemme der Inneneinheit anzuschliessen. Klemme (innen) ZugangstürKlemme (innen) Inneneinheit Außeneinheit Installationsanleitungen Achtung:

Stellen Sie sicher, dass die Klimaanlage einen individuellen Stromkreis hat. Über das Verfahren der Verdrahtung beziehenSie sich auf den Schaltplan auf der Innenseite der Zugangstür. Stellen Sie sicher, dass die Kabeldicke der Stromquelle-Spezifikation entspricht. Prüfen Sie die Kabel und stellen Sie sicher, dass sie alle nach der Kabelverbindung fest befestigt sind. Stellen Sie sicher, dass ein Fehlerstromschutzschalter in nasser oder feuchter Umgebung zuDiese Abbildungen in diesem Handbuch sind basiert auf die Außenansicht eines Standard-Modells. Folglich kann die Form sich von der der von Ihnen gewählten Klimaanlage unterscheiden.

HINWEIS: K* bedeutet, dass die Stromversorgung dieses Modells aus seiner Inneneinheit kommt. Achtung: Der Stecker muss zugänglich sein, auch nach der Installation des Gerätes, falls es notwendig ist, ihn zu trennen. Wenn nicht möglich, schließen Sie das Gerät an ein zweipoliges Schaltgerät mit mindestens 3 mm Kontaktabstand an, das auch nach der Installation in einer zugänglichen Stelle platziert ist. H07RN-F H07RN-F 21K~30K H05VV-F 2.5mm

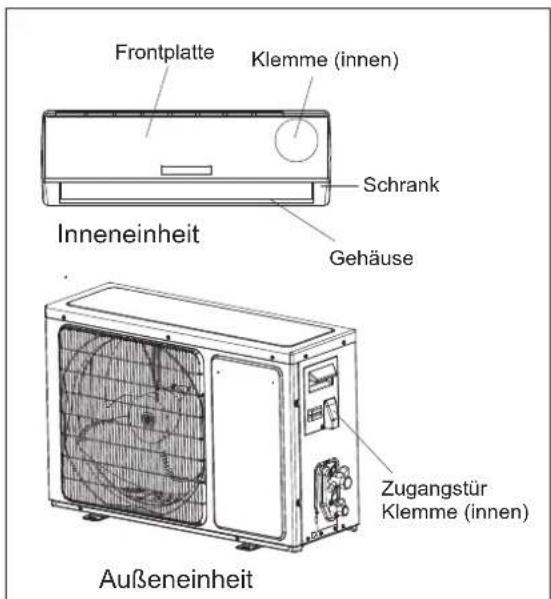

1). Entfernen Sie die Zugangstür aus dem Gerät durch Lösen der Schraube. Schließen Sie die Drähte einzeln an die Klemmen auf der Schalttafel wie folgend an. 2).Sichern Sie das Netzverbindungskabel mit Kabelklemme auf der Schalttafel.3). Installieren Sie wieder die Zugangstür mit der Schraube in die ursprüngliche Position .4)Verwenden Sie einen anerkannten Leistungsschalter für 2.5mm

X5Installationsanleitungen

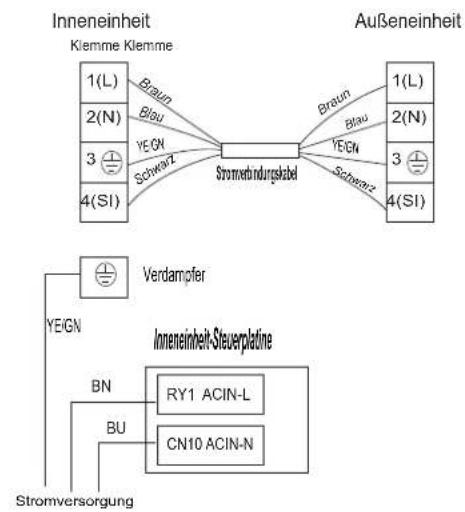

Stellen Sie sicher, dass die Farbe der Drähte der Außeneinheit und die Klemme Nr. sind gleich wie die der Inneneinheit. Schaltplan Modelle 14K*~30K* Modelle Für * Modelle ist die Stromversorgung von der Inneneinheit mit einem Leistungsschalter verbunden. Das Diagramm ist nur als Referenz, und das eigentliche Terminal ist maßgebend.AußeneinheitInneneinheitKlemme KlemmeStromverbindungskabel Blau Blau Schwarz 1(L)1(L) 2(N)2(N) 4(SI) 4(SI) Schwarz RY1 ACIN-L

Braun Inneneinheit-Steuerplatine Verdampfer YE/GN YE/GN

Braun Stromversorgung

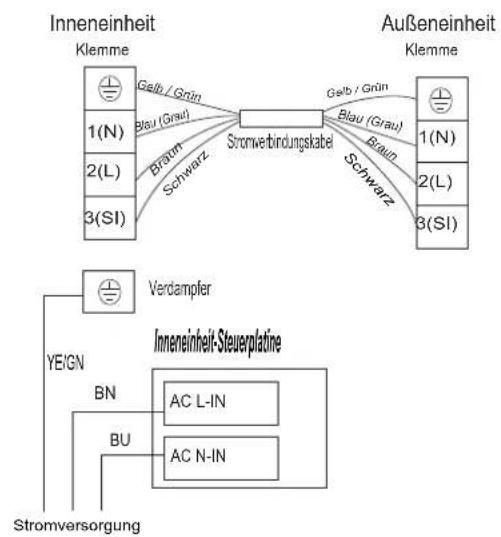

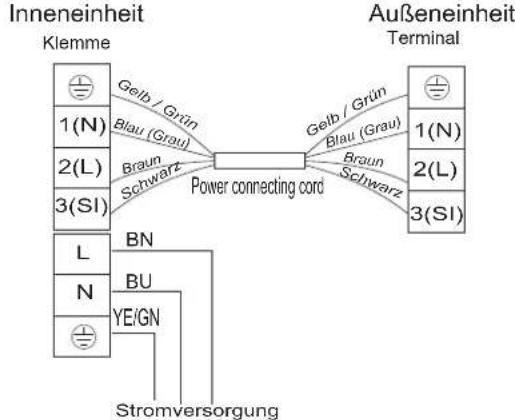

YE/GN Stromversorgung Stromverbindungskabel Blau (Grau) Blau (Grau) Schwarz Schwarz Braun Braun 1(N) 2(L) 3(SI) 1(N) 3(SI) 2(L) Gelb / Grün Gelb / Grün Klemme Inneneinheit Klemme Außeneinheit AC L-IN AC N-IN

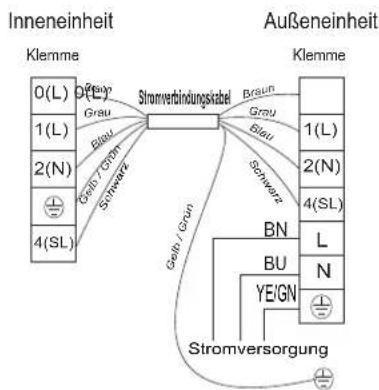

YE/GN Inneneinheit-Steuerplatine Verdampfer 2(N) 1(L) 0(L) 0(L) 2(N) 1(L) Stromverbindungskabel Blau Blau Gelb / Grün Gelb / Grün Braun Braun Grau Grau Stromversorgung

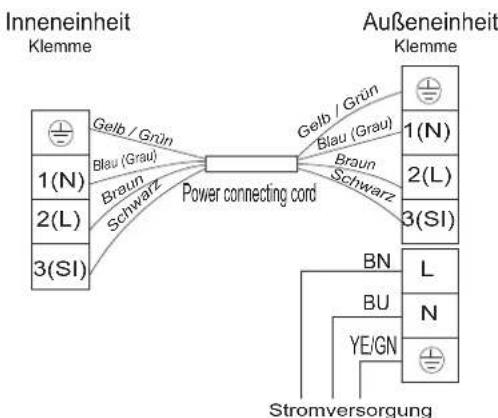

YE/GN Klemme Inneneinheit Klemme Außeneinheit 4(SL) 4(SL) Schwarz Schwarz 7K~30K Modelle Außeneinheit Inneneinheit Klemme Terminal Power connecting cord 1(N) 2(L) 3(SI) Blau (Grau) Schwarz Braun Gelb / Grün Blau (Grau) Schwarz Braun Gelb / Grün Stromversorgung 1(N) 3(SI) 2(L)

Gelb / GrünGelb / Grün YE/GNKlemmeInneneinheitKlemmeAußeneinheit Stromversorgung 7K~KDie Außeneinheit installieren und befestigen Befestigen Sie mit Schrauben und Muttern fest auf einem flachen und starken Boden. Wenn sie an der Wand oder am Dach installiert ist, stellen Sie sicher, dass der Träger gut fixiert ist, um das Schütteln bei einer schweren Vibrationen oder starken Wind zu verhindern.

Rohrleitungsanschluss der Außeneinheit

Die Kabelverbindung der Außeneinheit (siehe vorherige Seite) Entfernen Sie die Ventilkappen aus dem 2-Wege-und 3-Wege-Ventil. Entsprechend dem erforderlichen Drehmoment verbinden Sie die Rohrleitungen separat mit den 2-Wege-und 3-Wege-Ventilen.

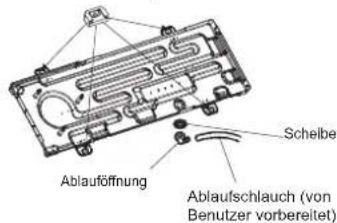

Ablauföffnung und Ablaufschlauch Installieren (nur für Wärmepumpe-Modell) Ablaufschlauch (von Benutzer vorbereitet)Scheibe Ablauföffnung Das Kondensat ist aus der Außeneinheit abgeleitet, wenn das Gerät im Heizbetrieb arbeitet. Um Ihre Nachbarn nicht zu belästigen und die Umwelt zu schützen, installieren Sie eine Ablauföffnung und einen Ablaufschlauch zur Leitung des Kondenswassers. Installieren Sie einfach die Ablauföffnung und Gummischeibe auf dem Gehäuse der Außeneinheit, dann schließen Sie einen Ablaufschlauch an den Anschluss, wie in der Abbildung rechts gezeigt. Die Luft, die verbleibende Feuchtigkeit im Kühlkreislauf enthält, kann eine Fehlfunktion des Kompressors verursachen. Nach dem Anschluss der Innen-und Außeneinheiten evakuieren Sie die Luft und Feuchtigkeit aus dem Kühlkreislauf mit einer Vakuumpumpe, wie unten gezeigt.

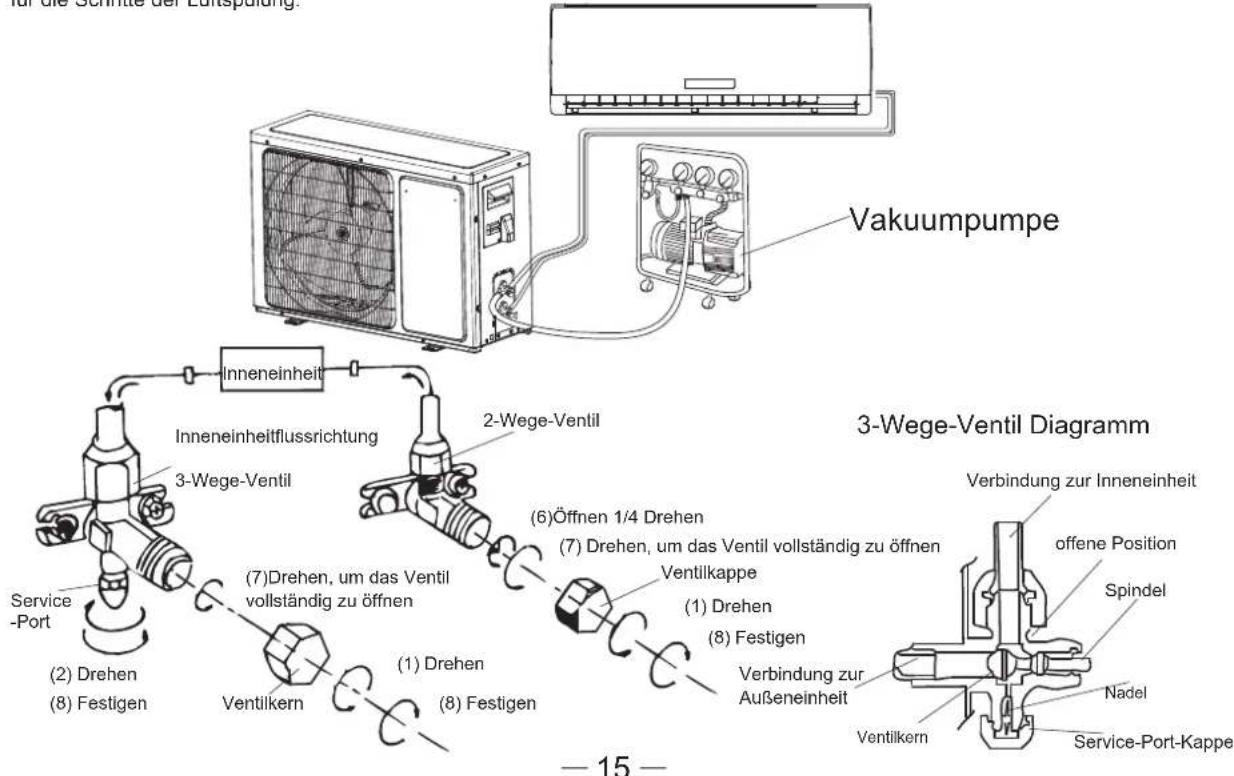

Installationsanleitungen Luftspülung Hinweis: Lassen Sie nicht das Inneneinheit direkt in die Luft ab, um die Umwelt zu schützen. Siehen Sie die nächste Seite für die Schritte der Luftspülung. Die Installation der Außeneinheit 2-Wege-Ventil(6)Öffnen 1/4 DrehenVentilkappe(1) Drehen(8) Festigen(2) DrehenInneneinheitflussrichtung 3-Wege-Ventil (8) Festigen(1) Drehen(7)Drehen, um das Ventil vollständig zu öffnen (7) Drehen, um das Ventil vollständig zu öffnen(8) Festigen 3-Wege-Ventil Diagramm Verbindung zur Inneneinheitoffene PositionSpindelService-Port-KappeService-PortVerbindung zur AußeneinheitVentilkernNadel Vakuumpumpe VentilkernInneneinheitGummizwischenlage（optional）Legen Sie sie unter den Fußpodest(4). Starten Sie die Vakuumpumpe für 10-15 Minuten bis zum Erreichen eines absoluten Vakuums von 10 mm Hg. (6). Öffenen Sie das 2-Wege-Ventil-1/4-Drehen und dann schließen Sie es nach 10 Sekunden. Prüfen Sie die Dichtheit aller Gelenke mit Flüssigseife oder einem elektronischen Lecksucher. (7).Drehen Sie die 2 und 3-Wege-Ventilstange, um die Ventile vollständig zu schließen. Trennen Sie den flexiblen Vakuumpumpe-Schlauch ab. (8). Ersetzen und festigen Sie alle Ventilkappen. (5). Beim Laufen der Vakuumpumpe schließen Sie den Niederdruckknopf auf dem Vakuumpumpenverteiler. Dann wird die Vakuumpumpe gestoppt. (1). Schrauben Sie die Kappen ab und entfernen Sie sie von 2- und 3-Wege-Ventilen. (2).Lösen und entfernen Sie die Kappe vom Service-Ventil. (3). Schließen Sie den flexiblen Schlauch der Vakuumpumpe an das Service-Ventil an. Wie die Luftschläuche zu spülen:
