MANUALE UTENTE AST09UW4SVETG10 HISENSE

ISTRUZIONI D'USO E INSTALLAZIONE

Grazie per aver acquistato il nostro condizionatore d'aria. Si prega di leggere con la massima attenzione quello manuale d'istruzioni e d'uso prima dell'infallazione e dell'utilizzo di quella apparecchiatura e conservare il presente manuale per futuro consulzioni.

Sommario

Introduzione alla sicurezza 1
Preparazione prima della messa in funzione 2
Precauzioni di sicurezza 3
Identificazione dei componenti 4
Unità interna 4
Unità esterna 4
Introduzione del display 5
Manutenzione 6
Protezione 7
Risoluzione dei problemi 8
Istruzioni per l'installazione 9
Schema d'installazione 9
Selezionare un luogo per l'installazione 10
Installazione dell'unità interna 11

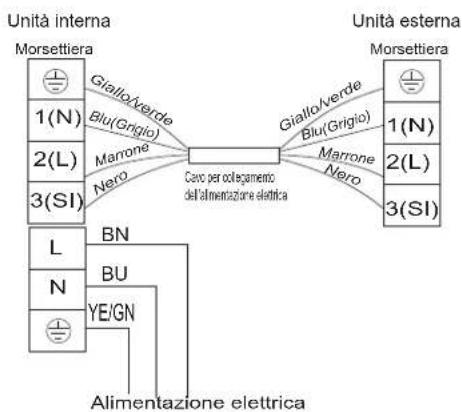

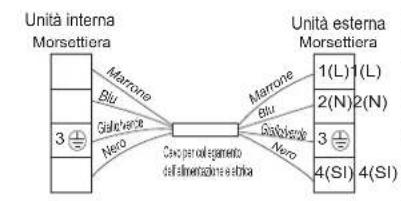

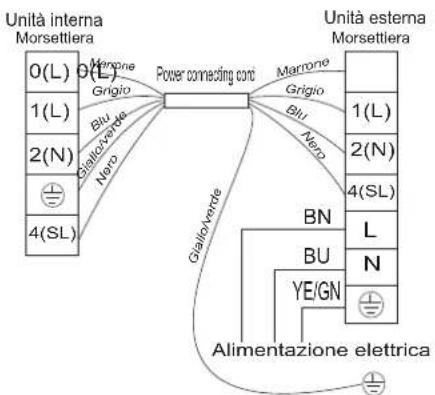

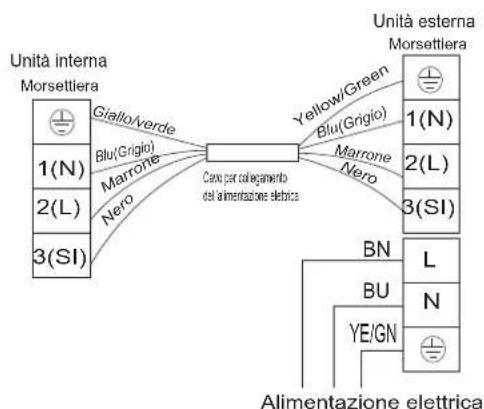

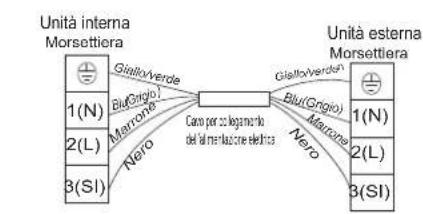

Schema del cablaggio 14

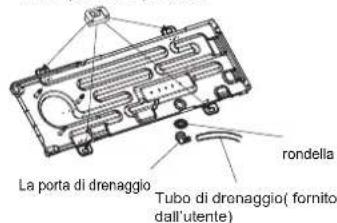

Installazione dell'unità esterna 15

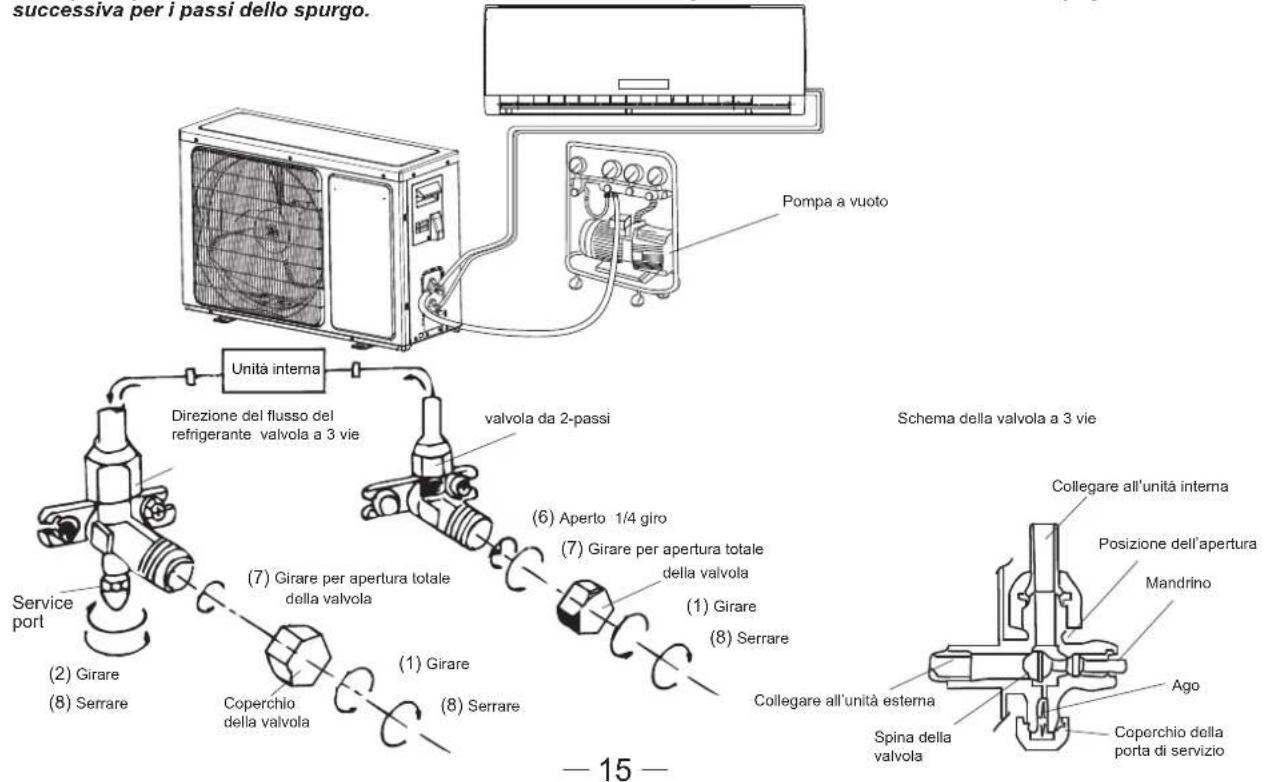

Spurgo dell'aria 15

Istruzioni per l'uso del telecomando. Vedere "Istruzioni d'uso del telecomando"

Introduzione alla sicurezza

• Leggere con la massima attenzione prima di iniziare l'installazione e cercare rigorosamente di installare il condizionatore d'aria secondo leindicazioni del presente manuale per assicurare un funzionamento normale.
  Non lasciare entrare l'aria nel circuito di refrigerazione o nelle scarico del refrigerante quando si sposta il condizionatore.
• Effettuare correttamente la messa a terra del condizionatore d'aria.
  Controllare attentamente i cavi e i tubi dei condotti accertandosi che siano fissati correttamente prima di collegare il condizionatore d'aria all'alimentazione elettrica.
• Deve esserci un sezonatore del flusso d'aria.
• Dopo aver terminato l'installazione l'utente deve utilizzato correttamente questo condizionatore facendo riferimento al presente manuale e assicurare che ci sua uno spazio sufficiente per la manutenzione e perspostare il condizionatore in futuro.
  Fusibili dell'unita esterna; T 3.15A 250V
  Per Modelli 7K~12K, fusibili dell'unità esterna:T 15A 250V o T 20A 250V
  Per Modelli 14K~18K, fusibili dell'unità esterna:T 20A 250V
  Per Modelli 21K~30K, fusibili dell'unità esterna:T 30A 250V
• Un disposito v a corrente residua (RCD) col vale supere i 10 m deve essere incorpato nel cablaggio conformmente alle norme locali vigenti.
• Avverenza: I rischi di scosse elettriche possono causare lesioni o provocare la morte; prima di effettuare la manutenzione disattivare l'alimentazione elettrica.
• La lunghezza massima del cavo di connessione tra l'unità interna e quella esterna deve essere inferiore a 5 metri. Se la distance è superiore alla lunghezza sulla specificata più ridurre l'efficienza del condizionatore d'aria.
• Questa apparecchiatura può essere utilizzata dagli 8 anni in su o delle persone con capacità fisiche, sensoriali o mentali ridotte o delle persone con mancanza di esperienza e conoscenza se supervisionati e istruiti propriamente sugli eventuali rischi connessi. I bambini non sono gliocare con quello apparecchio. La pulizia e la manutenzione non sono lo essere effettuate dai bambini sono la supervisione degli adulti.
• Le batterie del telecomando devono essere riciclate o smaltite in modo appropriato. Smaltimento delle batterie usate --- Si prega di smaltire le batterie secondo le norme locali sulla raccolta differenziata presso il punto di raccolta accessibile.
• Se l'apparecchiatura è a cablaggio fisso, devono essere predispositi mezzi di disconnessione dall'alimentazione principale tramite un interrutore con la separazione dei contatti su tutti i poli consentendo una totale disconnessione nelle condizioni dellall'altcategoria di sovratensione; tali mezzi devono essere incorporeti nel cablaggio fisso in conformità alle norme relative.
  Se il cavo di alimentazione è danneggiato delve essere sostituito dal produttore, dal servizio di assistenza o dal personale qualificato al fine di evitare rischi.
• Il condizionatore deve essere installato rispetto la normativa locale vigente sul cablaggio e la sicurezza.
• Il condizionatore deve essere installato da un tecnico specializzato o dal personale qualificato.
• Questo condizionatore non deve essere installato in locali umidi come per esempio quelli adibiti a lavanderia.

Preparazione prima della messa in funzione

Nota:

• Durante il carico del refrigerante nel circuito accertarsi che sia caricato allo stato liquido se si tratta di refrigerante R410A. In caso contrario la composizione chimica del refrigerante (R410A) nell'interno del circuito cui pot fausare alterazione quindi diminuisce le prestazionidel condizonatore d'aria.
• Secondo le caratteristiche del refrigerante(R410A il valore del GWP risultta 1975) la pressione nel tubo è molto alta quando prestare la massima attenzione durante l'installazione e la riparazione del condizionatore.

• Se il cavo di alimentazione è danneggiato delle ossette sastituito dal produttore, dal servizio di assistenza o dal personale qualificato al fine di evitare rischi.

Il condizionatore deve essere installato da un technique specializzato o dal personale qualificato.

• La temperatura del refrigerante nel circuito sare molto alta quando bisogna tenere lontano il cavo di interconnessione dal tubo di rame.

Preimpostare

Prima diutilizzare il condizionatore accertarsi di verificare e preimpostare quanto segue.

- Preimpostazioni per il telecomando

Ogni qualvolta vengano sostuite le batterie vecchie con le nuove o il telecomando sia alimentato elettricamente, preimpostare la pompa di calore col telecomando. Se il condizionatore acquistato è una versione di solo Raffreddamento è possibile usare il telecomando della pompa di calore.

Retro-illuminatione del telecomando (Opzionale)

Tenere premuto qualsiasi tasto del telecomando cui attivare la retro-illuminatione. Si spegne automaticamente sui 10 secondi.

Note: la retroilluminazione è una funzione opzionale.

- Preimpostazioni di riavvio automatico

Questo condizionatore d'aria ha una funzione di riavvio automatico.

Protezione ambientale

Questo appearecchio è fabbricato da materiali riciclabili o riutilizzabili. La rottamazione deve essere eseguita in conformità alle norme di smaltimento dei rifiuti locale. Prima della rottamazione, assicura di tagliare il cavo di alimentazione in modo che l'apparecchio non può riutilizzato.

Per le informazioni dettagliate sulla gestione e riutilizzo di quello prodotto, cui contattare le autorità locali che si occupano della raccolta differenziata dei rifiuti o il negozio dove è stato acquistato l'apparecchio.

LA ROTTAMAZIONE DELL'APPARECCHIO

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Rifiuti di appearecchiature elettriche ed elettroniche (RAEE).

Tale individazione significica che questo prodotto non può essere smaltito insieme con gli altri rifiuti domestici nell'UE. Per prevenir il possibile danno all'ambiente o alla salute umana a causa di uno smaltimento dei rifiuti non idoneo è buon anorma riciclare questi ultimi per promuovere il riutilizzo corretto delle risorse dei materiali. Per restituire i dispositivi utilizzati, si prega di utilizzato ilsystema di restituizione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Essi invieranno il prodotto presso i luoghi di riciclaggio sicuro per la protezione ambientale.

Precauzioni di sicurezza

I symboli in quello Manuale d'Uso e Manutenzionevanno interpretati come segue.

Da evitare

Messa a terra essenziale

Prestare attenuation in tale caso

Attenzione: un utilizzo improprio cui causare rischi gravi, quali lesioni fisiche, morte, ecc.

Utilizzare l'alimentazione corretta in conformità ai requisiti della targhetta. In caso contrario si corre il rischio di causare gravi danni o del verificarsi di un incendio.

Mantenere pulito l'interruttore principale o la spina del circuito dell'alimentazione elettrica.Accertarsi che il cavo di alimentazione eletrica sua collegato saldamente e correttamente per evitare scosse elettriche o incendi provocati da un falsoconto.

Non utilizzato mai l'interrutore principale del circuito o e昵meno scollegare direttamente la spina per arrestare il condizionatore durante il suo funzionamento. Ciò più causare un incendio a causa di una scintilla, ecc.

É responsabilità dell'utente accertarsi che il condizionatore sia connesso col cavo di messa a terra seconde le norme vigenti locali e che l'operazione sia realizata da un tecnico specializzato.

É dannoso alla salute esporsi all'aria fredda per molto tempo. Si consiglia perci di indirizzare il flusso d'aria verso tutte la camera...

Non lasciare che il flusso d'aria raggiungala fiamma dei fornelli o il forno.

Non toccare i pulsanti di lavoro con le mani bagnate.

Qualora si verificchi un malfunzionamento spegnere prima il condizionatore col telecomando prima di scollegare l'alimentazione elettrica.

Non insere mai un bastone o qualsiasi ostacolo del genere nell'unita.Visto che la ventola gira ad alta velocita,tale operazione. cui causare lesioni.

Non riparare il condizionatore personale. Se tale operazione di manutenzione viene eseguita incorrettamente cui causare una scossa elettrica, ecc.

Non collocare nessun oggetto sopra l'unita esterna.

Non tirare o premere il cavo dell'alimentazione;
elettrica per evilarme la rottrua. Ciò più causare
scosse elettriche o incendi provocati dalla
rottratura del cavo di alimentazione

Identificazione dei componenti

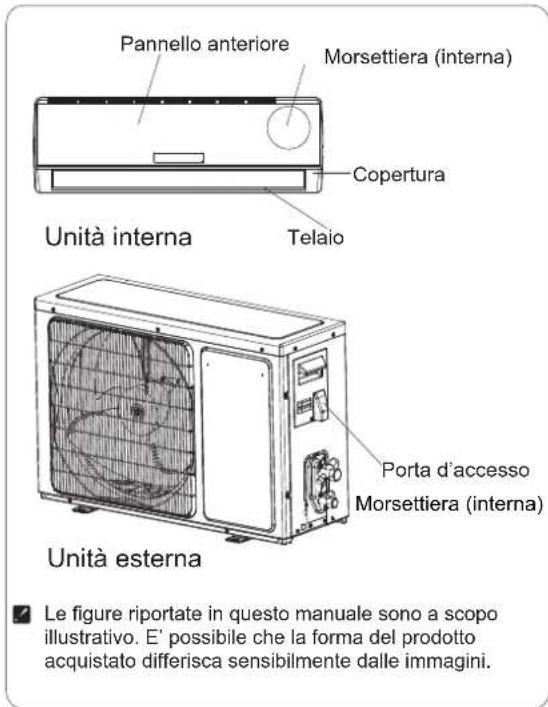

Unità interna

Le figure riportate in quello manuale sono basate sull'aspetto esterno di un modello standard. E' possibile riscontrare differenze col prodotto acquistato.

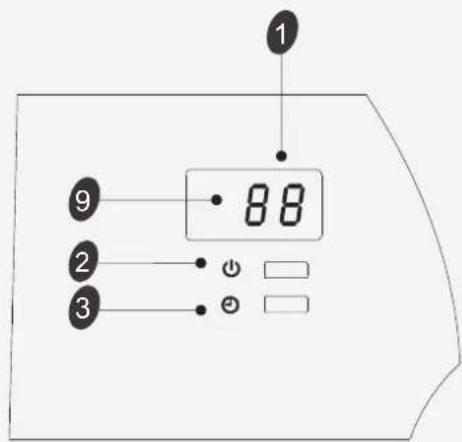

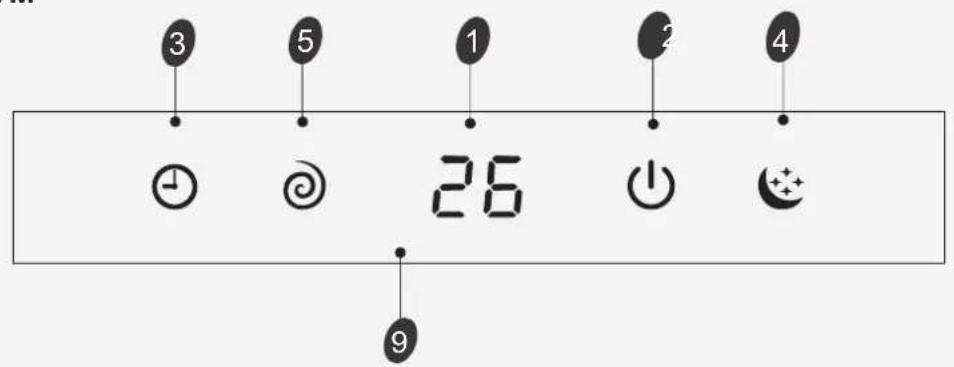

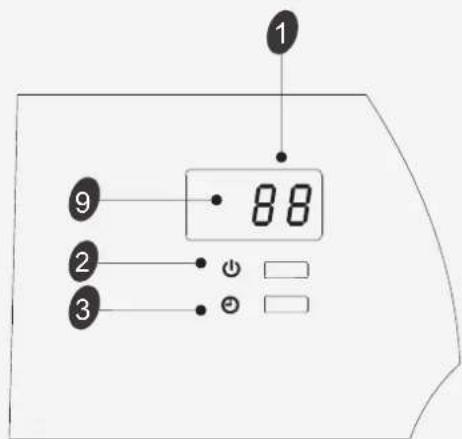

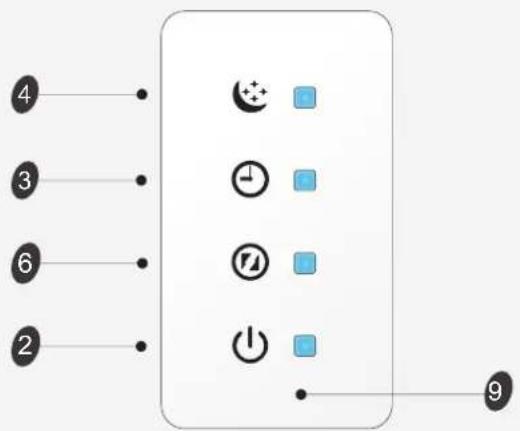

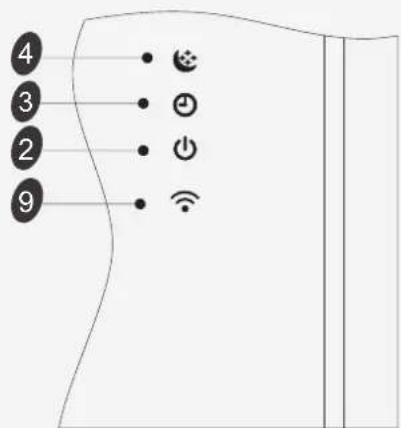

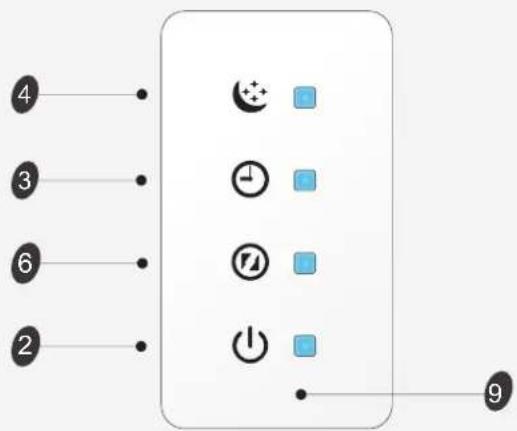

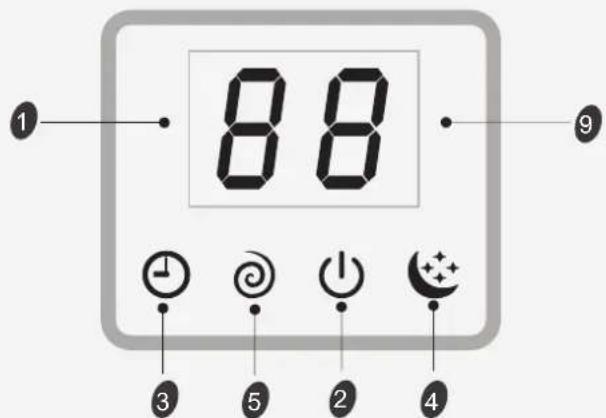

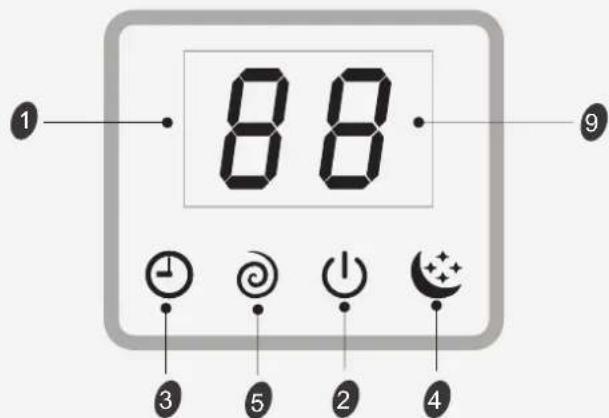

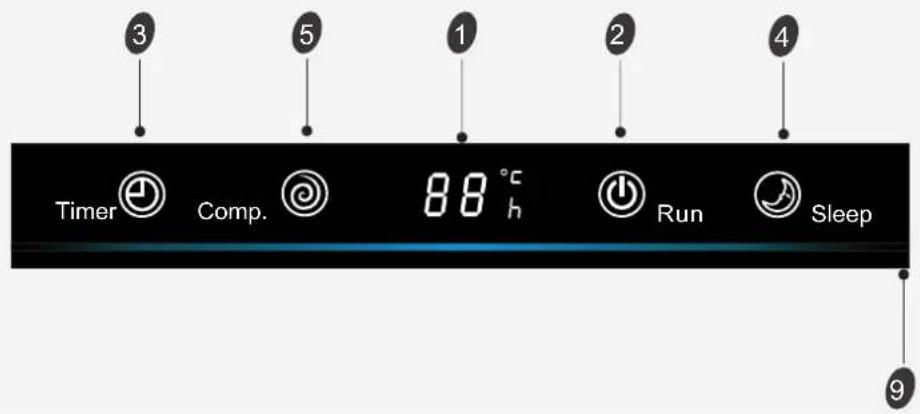

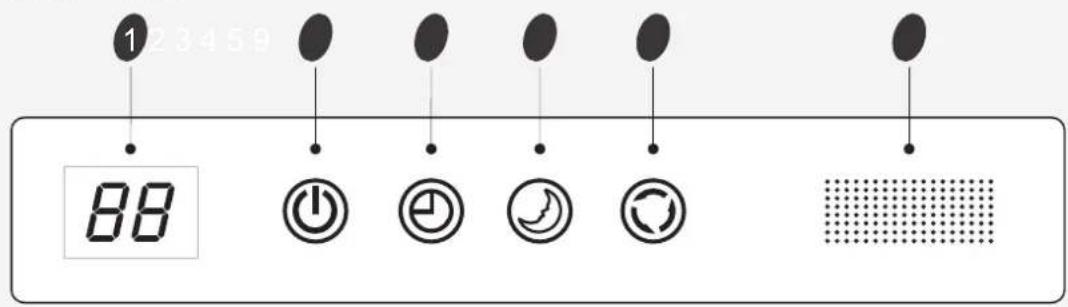

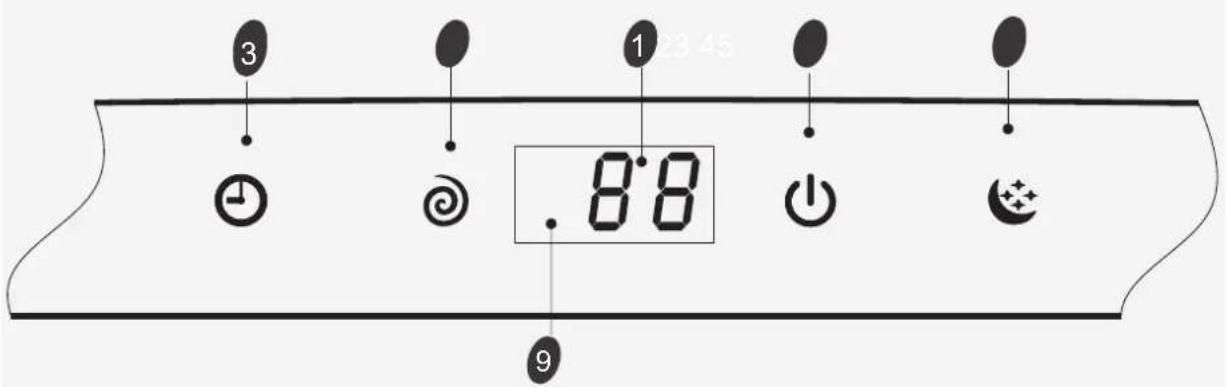

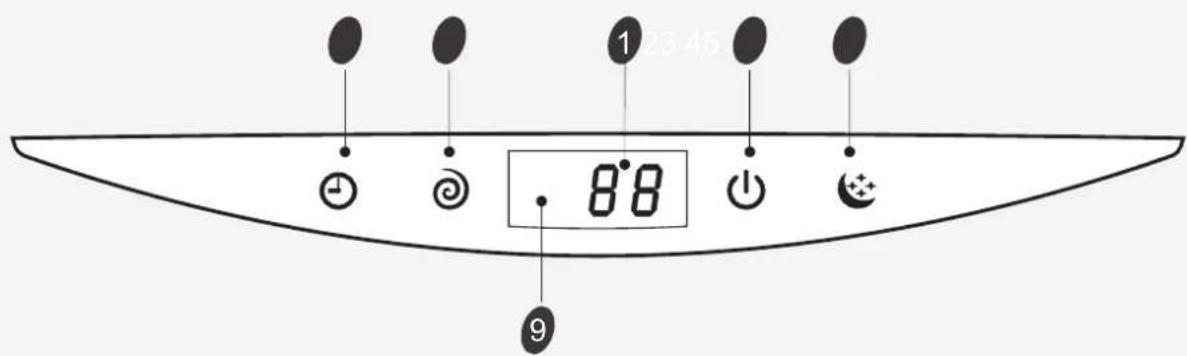

Introduzione del display

Indicatore della temperatura

Display di impostazione della temperatura

Dopo 200 ore di utilizzo appariràl symbolo FC per consigliare una pulizia del filtro. Dop o aver portato a termine la pulizia premere il pulsante di resettaggio del filtro situato sull'unità interna diaetro al pannello anteriore per resettare il display(opzionale).

Indicatore di funzionamento 2

Si accende quando il CA è in funzione.

Lampeggia durante lo sbrinamento.

Indicatordel timer 3

Si accende durante l'impostazione dell'ora

Indicatore della modalità sleep 4

Si accendenella modalita sleep

Indicatore del compressore 5

Si accende quando il compressore è in funzionen.

Indicatore della modalità super

Si attiva nella modalità super

Indicatore Modalità

Il colore arancio indica la modalitàriscaldamento e il colore bianco indica altre funzioni.

Indicatore di velocità del ventilatore 8

Ricevitore del segnale 9

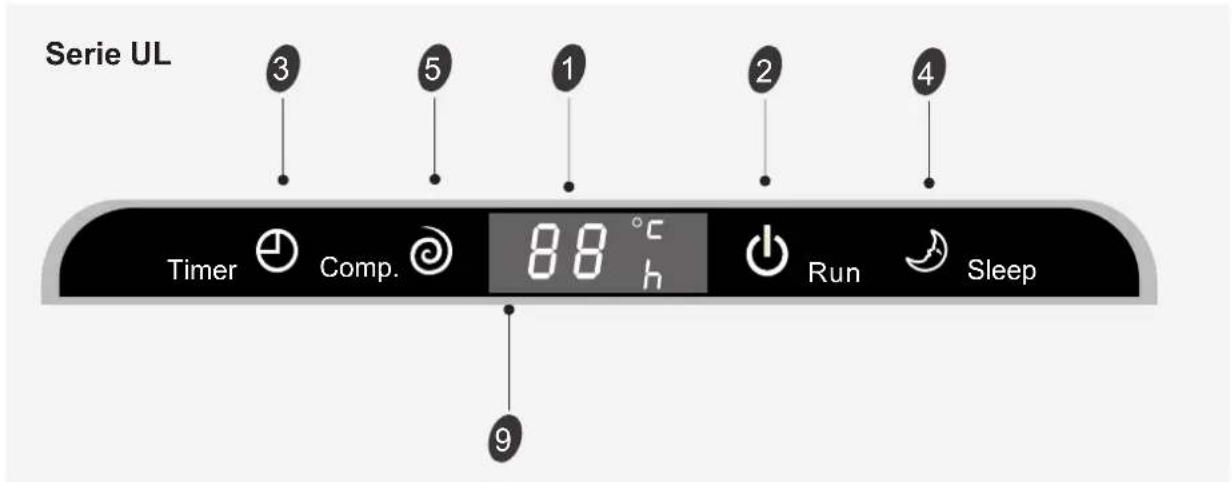

Serie VG/VL

E' possiblere riscontrare differenze nei symboli di diversi modelli, ma le funzioni sono similii.

Introduzione del display

Serie VT

Serie SF/DG(lato destro)

Serie SE

E' possiblere riscontrare differenze nei symboli di diversi modelli, ma le funzioni sono simili.

Introduzione del display

E' possiblere riscontrare differenze nei simboli di diversi modelli, ma le funzioni sono similii.

Introduzione del display

Serie NS/DE

Serie NT

Serie VQ/TE/TF/DA/DG(Al centro) /DH

E' possiblere riscontrare differenze nei symboli di diversi modelli, ma le funzioni sono similii.

Introduzione del display

Serie VM

Serie NM/DF Serie NK

Serie TA/TC

E' possiblere riscontrare differenze nei symboli di diversi modelli, ma le funzioni sono similii.

Introduzione del display

Serie VC

Serie SA/TD/TG/DB/DC

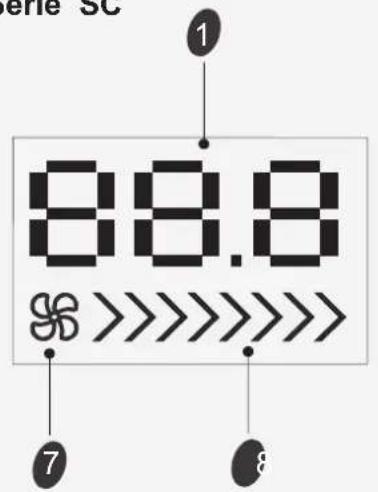

Serie SC

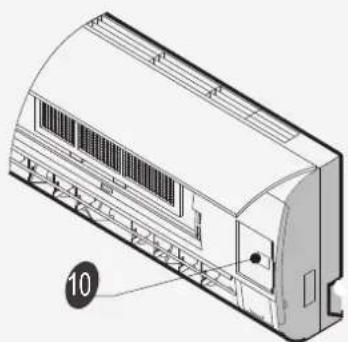

Pulsante di emergenza10

ON/OFF Premere Anything per avviare o arrestare il funzionamento del CA

E' possiblere riscontrare differenze nei symboli di diversi modelli, ma le funzioni sono similii.

Mannutenzione

Manutenzione del pannello anteriore

1 Scollegare l'alimentazione elettrica Spagnere prima il CA prima di scollegare l'alimentazione elettrica	2 Tirare verso l'esterno la posizione "a"per smontare il pannello anteriore a
3 Pulire con un panno morbido e asciuto. Pulire con un panno umido se il pannello risulta molto sporco.	4 Non usare mai una sostanza volatile e infiammabilecome la benzina o lo spray lucidante per pulire il condizionatore.
5 Non sprezzare mai l'acqua versusl'unità interna. Pericolò discossa elettrica	6 Rimontare e chiudere il pannello anteriore. Rimontare e chiudere il pannello anteriore premendo verso il basso la posizione "b".

Manutenzione del filtro d'aria

1 Arrestare il condizionatore e rimuovere il filtrò dell'aria. 1 Apire il pannello frontale 2 Premere leggermente la maniglia del filtrò alla parte anteriore. 3. Afferrare la maniglia e slittare il filtrò verso l'esterno.	2 Pulire e rimontare il filtrò d'aria Qualora sia molto sporco, lavarlo con una soluzione di detersivo in acqua tiepida. Dopo la pulizia asciugarlo all'ombra.
3 Chiudere di nuovo il pannello anteriore. Pulire il filtrò dell'aria agli 2 settimane se il condizionatore è situato in un ambiente molto polverso.	Risulta necessaria una pulizia del filtrò d'aria dopo aver funzionato per 100 ore.

Protezione

Condizioni di funzionamento

Il dispositivo di sicurezza può interrompere o arrestare il condizionatore nei casi seguenti:

RISCALDA MENTO	La temperature esterna è superiore a 24°C	RAFFRED DAMENTO	La temperature esterna è superiore a *43°C
	La temperature esterna è inferiore a -10°C	LA temperature interna è inferiore a 21°C
	La temperature interna è superiore a 27°C	DEUMIDIFICATORE	La temperature interna è inferiore a 18°C

• Per i modelli distribuiti in ambienti tropicali, il punto della temperatura è di 55^ ève di 43^ .

Alcuni modelli hanno un Campo di temperature più ampio rispetto alla tabella sopra illustrata. Per ulteriori informazioni contattare il rivenditore.

Se il condizionatore funziona nelle modalità RAFFREDDAMENTO O DEUMIDIFICATORE con le porte o finestre aperte per molto tempo, nel caso in cui se la umidità relativa si supereiore a 80% l'acqua condensata cui drenare atraverso lo scarico.

Inquinamento acustico

Installare il condizionatore d'aria in un luogo adatto a sostarne sufficientemente il peso al fine di abbassare il livello di rumore.
- Installare l'unità esterna in un luogo dove lo scarico dell'aria e il rumore provocato dal fuzionamento non disturbinol vicinato.
Non posizioniare nessun ostacolo davanti allo scarico dell'aria dell'unita esterna al fine di non incrementare il livello di rumore.

Funzioni del dispositivo di sicurezza

1. Il dispositorio di sicurezza funzionera nei seguenti casi.

2. Riavviando il condizionatore una volta arrestato o alternando la modalità di funzionamento durante il funzionamento, sono necessari 3 minuti per riavviare il condizionatore.

3. Una volta collegato all'alimentazione elettrica e avviato il condizionatore, cui si avvii in 20 secondi.

4. Una volta arrestato completeness il funzionamento, preme di nuovo il pulsante ON/OFF per riavviare il condizionatore. In quello caso il timer verrà reimpostato se annullato.

Funzioni della modalità di RISCALDAMENTO

Preriscaldamento

All'inizio delle operazioni di RISCALDAMENTO il flusso d'aria proveniente dall'unità interna sare'a scaricato per 2-5minuti.

Sbrinamento

Nella modalità di RISCALDAMENTO l'apparecchio si sbrinerà (scongelera) automaticamente per augmentare l'efficienza. Questa procedura dura normalmente 2-10 minuti. Durante lo sbrinamento le ventole sono ferme. Dopo aver completato lo sbrinamento ritorna automaticamente alla modalità di RISCALDAMENTO.

Note: I modelli di solo raffreddamento non dispongono della funzione di RISCALDAMENTO.

Risoluzione dei problemi

I seguenti casa potrebbero non implicare sempre un malfunzionamento, si prega di verificarli prima di chiedere l'assistenza.

Problema	Verificare
Non funziona	Se il disposittivo di protezione è disattivato o il fusibile è bruciato.Si prega di attendere 3 minuti e riavviare il condizionatore perché forse il disposittivo di protezione ne sta impedendo il funzionamento..Se le batterie del telecomando sono esaurite.Se la spina è collegata adeguamente alla presa.
Nessun flusso d'aria di raffreddamento o riscaldamento	Se il filtrà d'aria è intasato.Se il carico e lo scarico d'aria del condizionatore sono bloccati.Se la temperatura è stata impostata correttamente.
Comando inefficace	In caso di forti interferenze (disturbi elettrici statici, tensioni d'alimentazione anormali), il funzionamento risulterà compromesso. Quindi scollegare l'alimentazione elettrica e ricollegarla durante 2-3 secondi.
Non funziona immediatamente.	Alternando la modalità durante il funzionamento, bisogna attendere 3 minuti.
Odore strano	Tale odore potrebbe essere proveniente dagli altri materiali ad esempio mobili, sigarette ecc. i quali sono aspirati nell'unità esterna ed emessi insieme all'aria nell'ambiente.
Un rumore di acqua che scorre	Tale rumore è causato dal flusso del refrigenrante nel circuito, quando non è un problema.Il rumore dello sbrinamento nella modalità di riscaldamento
Uno scricchiolio	Tale rumore potrebbe essere generato da un'espansione o contrazione del pannello anteriore causato dal cambiamento della temperatura.
Uno spruzzo di vapore dalllo scarico	Ciò si verifica quando l'aria della camera diventa molto fredda a causa di uno scarico di aria fredda dall'unità interna durante la modalità di RAFFREDDAMENTO o RISCALDAMENTO.
L'indicatore(spia) rosso del compressore è accesso costantamente e le ventole dell'unità interna sono ferme.	Il condizionatore sta alternando la modalità di riscaldamento alla modalità di sbrinamento. L'indicatore si spegnerà in 10 minuti e ritornerà alla modalità di riscaldamento.

Istruzioni per l'installazione

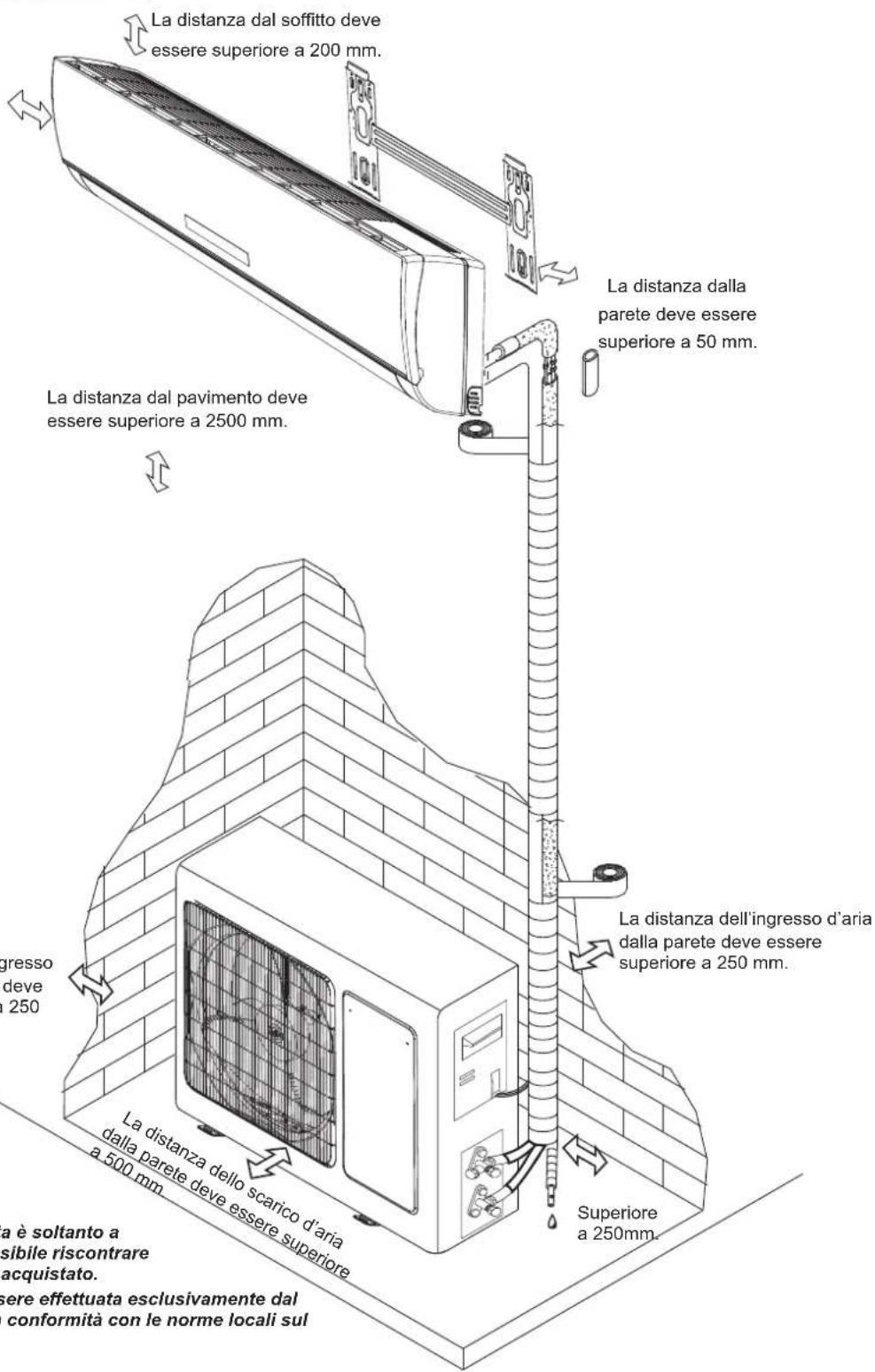

Schema d'installazione

La distanza alla
parete deve essere
superoire a 50~mm

La figura sopra illustrata è soltanto a scopoindicativo,èpossible riscontrare differenza col prodotto acquistato.
L'installatione deve essere effettuata esclusivamente dal personale autorizzatoin conformita con le norme locali sul il cablaggio.

Istruzioni per l'installazione

Selezionare un luogo per l'installazione

Luogo per l'installazione dell'unità interna

• In assenza di ostacoli in prossimità alla fuoriuscita dell'aria e ove l'aria possa raggiungere disponibile qualsiasi direzione.
• Dove la tubazione e il foro sul muro possano essere lavorate realizzati.
• Rispettare le distance necessarie dall'unità al soffitto e al muro secondo lo schema dell'installazione nella pagina precedente.
• Dove il filtrlo dell'aria possa essere fácilmente smontato.
• Installare il condizionatore d'aria e il telecomando ad almeno 1 m di distanza da dispositivi quali TV, radio ecc.
• Per prevenire gli effetti delle lampade fluorescenti, installarlo il più lontano possibile dalle stesse.
  Non posizionare nessun oggetto in prossimita all'entrata dell'aria per evitare disturbi all'assorbimento dell'aria
• Installare su una parete che è abbastanza forte da sostortare il peso dell'unità. Installare in un luogo che non aumento il rumore di funzionamento e vibrazioni.
• Tenere lontano da fonti di luce solare e di riscaldamento diretto. Non collocare materiali inflammabili o apparecchiature di combustione sulla parte superiore dell'unità.

Luogo per l'installazione dell'unità esterna

• In un luogo pratico e ben ventilato
• Evitare di installarlo dove possano verificarsi dispersioni di gas inflammabili.
• Rispettare la distanza necessaria alla parete.

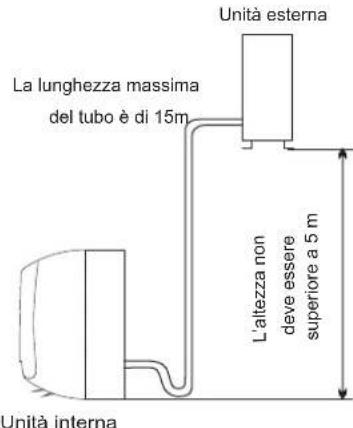

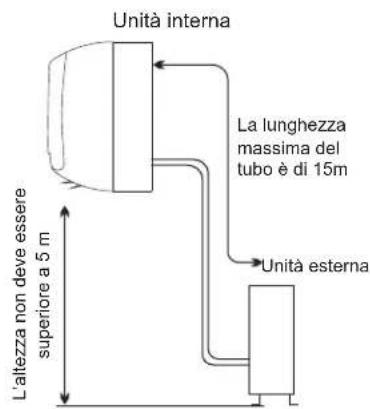

• La distanza tra l'unità interna e l'unità esterna deve essere 5 metri e può essere allungata fino a un massimo di 15 metri con una carica aggiuntiva di refrigerante.
• Accertarsi che l'unità esterna sa lontana da luoghi con presenza di sporcizia di grasso e fuoriuscuta del gas vulcanizzato.
• Evitare di installarla in prossimità dell'accesso stradale dove esiste un rischio di acque fangose.
• Una basestabile può diminuire il rumore durante il funzionamento. Lontano da qualiasi ostacolo alla fuoriuscita dell'aria.
• Evitare di installerlo direttamente sotto la luce del sole, in un coridoio o laterale, o vicino a fonti di calore e ventilatori. Tenerlo lontano da materiali inframmabili, nebbia spessa d'olio, e luoghi umidi o irregulari.

Modello	Lunghezza massima della tubazione permessa durante il trasporto(m)	Limite della lunghezza della tubazione (m)	Limite della differenza per l'elevazioneH(m)	Quantità di refrigerante aggiuntivo necessaria (g/m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Se l'altezza e la lunghezza dei tubi sono superiori a quale sopra indicate contattare il rivenditore.

Istruzioni per l'installazione

Installazione dell'unità interna

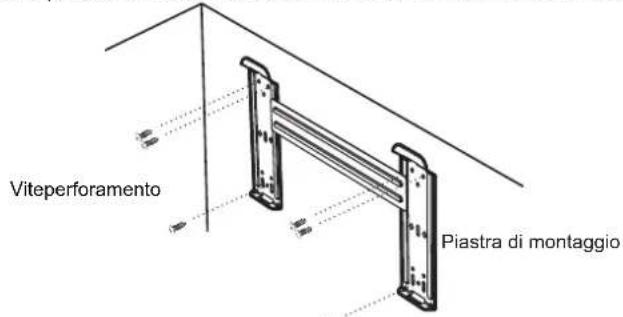

1. Installare la piastra di montaggio

• Selezionare un luogo d'installazione per il montaggio della piastra tenendo conto della posizione dell'unità interna e
  della direzione della tubazione.
• Keep the mounting plate horizontal with a horizontal ruler or dropping line.
  Realizzare i fori con profondità di 32 mm sul muro per il fissaggio della piastra di montaggio.
• Inserire le spine di plastica nei fori e fissare la piastra di montaggio con i bulloni.
• Controllare se la piatra è fissata correttamente. Quindi realizazare un foro per la tubazione.

Note: la forma della piastra di montaggio più non rispecchiare l'immagine sopra illustrata, ma il metodo di montaggio è simile.

Note: Comee indicata nella figura sopra, i seiforiabbinaticovite perforamento sullapistra di montaggiodevono essere utilizzati perfissare lapiastradi montaggio,gli altrisono preparati.

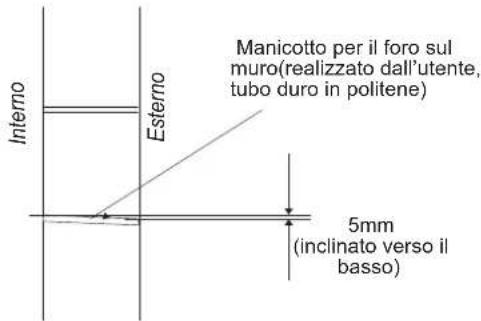

2. Realizzare un foro per la tubazione

• Selezionare una posizione corretta per il foro per la tubazione considerando la posizione della piastra di montaggio.
  Realizzare un foro sul muro. Tale foro delve essere leggermente inclinato verso l'esterno.
• Installare un manicottoattraverso il foro sul muro per mantenere pulito e ordinato il muro.

3. Installazione della tubazione dell'unità interna

• Posizione la tubazione(per liquido e gas) e i cavi attraverso il foro sul muro dal lato esterno o posizionari dal lato interno.\ -时隔o aver completeness della tubazione e dei cavi al fine di collegarli all'unità esterna.

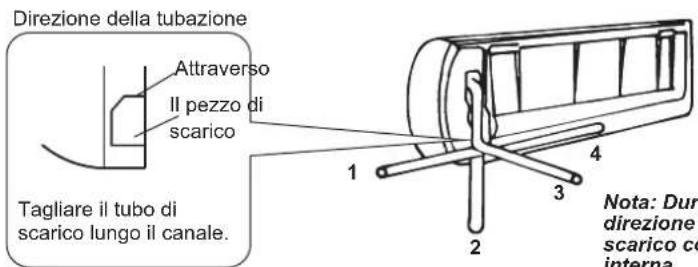

  Controllare se bisogna tagliare una parte del tubo di scarico considerando la direzione della tubazione(ved. Fig.segunte)

Nota: Durante l'installazione del tubo nella direzione 1,2 o 4,tagliare una parte del tubo di scarico corrispondente al basamento dell'unita interna.

• Dopo aver terminato il collegamento della tubazione come richiesto, installare il tubo di drenaggio.

Poi collegare il cavo di alimentazione elettrica. Dopo aver collegato avolgere insieme la tubazione, i cavi e il tubo di drenaggio con un materiale isolante termico.,

Istruzioni per l'installazione

Giunzioni della tubazione in materiale isolante termico: avvolgere le giunzioni con il materiale isolante termico e poi con un nastro vinilico.

Isolamento termico

- Isolamento termico della tubazione

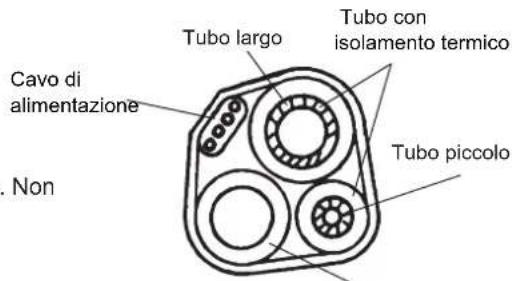

a. Posizione are tuto di drenaggio sotto la tubazione b. Per il Materiale isolante utilizzare la schiuma in politene con unospessore superiore a 6mm. Nota: Il tubo di drenaggio è a carico dell'utente.

Il tubo di drenaggio deve stare verso il basso per un facile flusso di drenaggio. Noniegare, spingere fuori o arrotolare il tubo di drenaggio. Non immergere l'estremita nell'acqua.
- Se bisogna collegare un'estensione del tubo di drenaggio, accertarsi che sua isolata termicamente quando passa lungo l'unità interna.
- Se la tubazione è direzionata verso destra, la tubazione, il cavo di alimentazione e il tubo di drenaggio devono essere isolati termicamente e fissati sul retro dell'unità con un apposto fissaggio.

Tubo di drenaggio (a carico dell'utente)

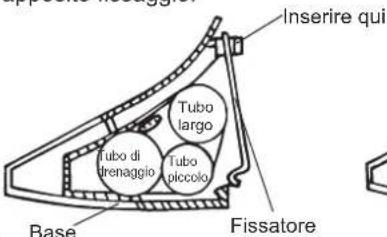

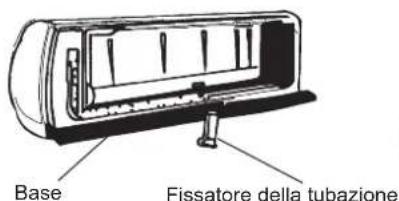

A.Inserire il fissatore di tubo nell'apposto supporto

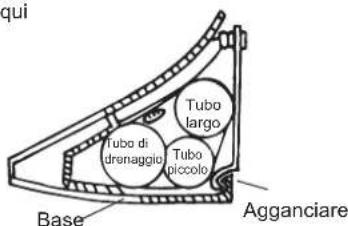

B. Premere per agganciare il fissatore di tubo sulla base

Collegamento della tubazione

a. Collegare i tubi per l'unità interna con due chiavi. Prestare attenzione speciale alla coppiia richiesta come illustrato in seguito per prevenir la deformazione e danni ai tubi, connettori e dadi.
b. Serrarli a mano prima poi con le chiavi.

Modello	Dimensione del tubo	Coppia	Larghezza del Dado	Spessore minimo
7,8,9,10,12,14,18K	Lato del liquido (φ6mm o 1/4 pollici)	15~20N·m	17mm	0.5mm
18K*,21,22,24,25,30K	Lato del liquido (φ9.53mm or 3/8 inch)	30~35N·m	22mm	0.6mm
7,8,9,10,12K	Lato del gas (φ9.53mm or 3/8 inch)	30~35N·m	22mm	0.6mm
12K*,14K,18K	Lato del gas (φ12mm or 1/2 inch)	50~55N·m	24mm	0.6mm
18K*,21,22,24,25,30K	Lato del gas (φ16mm or 5/8 inch)	60~65N·m	27mm	0.6mm

Le unità di 12K sono più grands delle unità di 12K. Le unità di 18K* sono più grands delle unità di 18K.

Istruzioni per l'installazione

4. Collegamento dei cavi

Unità interna

Collegare il cavo di alimentazione all'unità interna tramite il collegamento dei cavi alla morsettiera sulla centralina, in conformità al collegamento dell'unità esterna.

Nota: Per alcuni modelli risultata necessario togliere la copertura per collegare ai morsetti dell'unità interna.

Unità esterna

1) Smontare la porta d'accesso dall'unità svitando i bulloni. the screw. Connect the wires to the terminals on the control board individually as follows.
2) Fissare il cavo di alimentazione sul pannello di controllo con il serracavo.
3) Rimontare la porta d'accesso alla posizione originale con le viti.
4) Utilizzare un interrutore riconosciuto per il modello 24K o inferiori tra la fonte di alimentazione e l'unità. Occorre utilizzato a adeguato dispositivo per scollegare tutte le linee di alimentazione. Attenzione:

1. Utilizzare sempre un circuito di alimentazione elettrica independente per il condizionatore d'aria. Per la metodologia del cablaggio fare riferimento allo schema elettrico del circuito situato nel lato interno della porta d'accesso.
2. Accertarsi che lo spessore dei cavi sa quello riportato nelle specifiche della fonte di alimentazione.
3. Accertarsi che lo spessore dei cavi si quello riportato nelle specifiche della fonte di alimentazione.
4. Garantire l'installation di un interrupttre differenziale di sicurezza nelle zone umide e bagnate.

Specifiche dei cavi

Capacità (Btu/h)	Cavo di alimentazione		Cavo per collegamento all'alimentazione
		Normale Sezione trasversale	Tipo Tipo	Normale Sezione trasversale
7K~12K	H07RN-F	H07RN-1.5 X3		1.0 mm X5/1.5
7 12K*~ K*		1.0/1.5mm²X3	H07RN-FH	0.50X1.5mm²X4
14K~18K	H07RN-F	1.5mm²X3	H07RN-F	1.5mm²X5
14K*~ K*18	H05VV-F	1.5/2.5mm²X3	H07RN-F	1.5mm²X4
21K~30K	H07RN-F	2.5mm²X3	H07RN-F	0.75mm²X4
	H07RN-F	2.5mm²X3	H07RN-F	2.5mm²X5
21K*~30K*		2.5mm²X3	H07RN-FH	0.52/5mm²X4

Note: K^* l'alimentazione è collegata da unità interna con interrottore.

Attenzione:

La spina deve essere accessibile anche后再o l'installazione dell'apparecchio nel caso in cui c'e la necessità di scollegarlo. Se non è possibile, collega l'apparecchio ad un dispositivo di commutazione dipolare con i contatti separati di almeno 3 mm2 collocato in una posizione accessibile anche后再o l'installazione.

Istruzioni per l'installazione

Schema del cablaggio

Accertarsi che i colori dei cavi utilizzati per l'unità esterna e i loro numero del morsetto corrispondano a quelli per l'unità interna.

- Modelli 7K^ 12K^

- Modeli 14K^ 30K^

- Modeli 7K~30K

Per modelli di K^* ,l'alimentazione e collegata da unita interna con interrottore. Il diagramma è solo per riferimento, e il terminale reale delve prevalere.

Istruzioni per l'installazione

Installazione dell'unità esterna

1. Installare la porta di drenaggio e il tubo di drenaggio(solo per il modello con pompa di calore)

La condensa drena dall'unità esterna quando l'unità è in modalità di riscaldamento. Per non disturbare il vicinato e proteggere l'ambiente bisogna installare una porta di drenaggio e un tubo di drenaggio per espellere l'acqua condensata. Basta installare installare una porta di drenaggio e una rondella di gomma sul telaio dell'unità esterna e poi collegare il tubo di drenaggio alla porta come illustrato a destra.

Pad in gamma (optional) e positioningarla
sotto Il piedistallo più basso

1. Installare e fissare l'unità esterna

Fissarla con bulloni e dadi su un pavimento robusto.

Se viene installata sul muro o solaio, accertarsi di fissare correttamente il supporto

per prevenir le vibrazioni causate dal vento forte.

1. Collegamento della tubazione dell'unità esterna

2. Togliere i coperchi delle vavole a 2 e 3 vie.

3. Collegare i tubi alle vavole a 2 e 3 vie separatamente in conformità alla coppia richiesta.

4. Collegamento dei cavi dell'unità esterna(ved.le pagine precedenti)

Spurgo d'aria

L'aria che contiene l'umidità rimasta nel circuito della refrigerazione può causare malfunzionamento al compressore. Dopo aver collegato l'unità interna e l'unità esterna evacuare l'aria e l'umidità dal circuito della refrigerazionetramiteuna pompa a vuoto secondo il'illustrazione seguente.

Note: per la protezione ambientale accertarsi di non scaricare il refrigerante direttamente nell'aria. Vedi la pagina successiva per i passi dello spurgo.

Istruzioni per l'installazione

Come spurgare i tubi d'aria :

(1). Svitare e togliere i coperchi delle vavole a 2 e 3 vie.
(2). Svitare e togliere i coperchi dalle valvole di servizio.
(3). Collegare il tubo flessibile della pompa a vuoto alla vavola di servizio.
(4). Avviare la pompa a vuoto per 10-15 minuti fino a raggiungere un vuoto assoluto di 10mmHg
(5). Con il funzionamento della pompa a vuoto chiudere la manopola della bassa pressione sul collettore della pompa a vuoto.
(6). Aprire la vavola a 2 viegirandola di 1/4 e poi chiuderla dopo 10 secondi. Controllare il serraggio delle giunzioni con con sapone liquido o uno strumento elettronico per rilevare le perdite.
(7). Girare totalmente il mandrino delle valvole a 2 e 3 vie. Scollegare il tubo flessibile della pompa a vuoto.
(8). Sostituire e fissare tutti i coperchi delle valvole.

Hisense

Serie SF/DG (Lado细则)

Serie NS/DE
Serie NT

Serie VQ/TE/TF/DA/DG (centroid)/DH

Los simbolos peuvent ser differs de los modelos, pero las functions son similares.

Serie NM/DF Serie NK

Serie TA/TC

Serie NM/DF Serie NK

Série TA/TC

Os symbolos poderesifferentedesdesmodlos,masasfuncoessaosemelhantes.
