GEBRUIKSAANWIJZING A25 QLIMA

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw luchtreiniger. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw luchtreiniger.

Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricage- fouten.

Wij wensen u veel comfort met uw luchtreiniger.

Met vriendelijke groet,

PVG Holding B.V

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

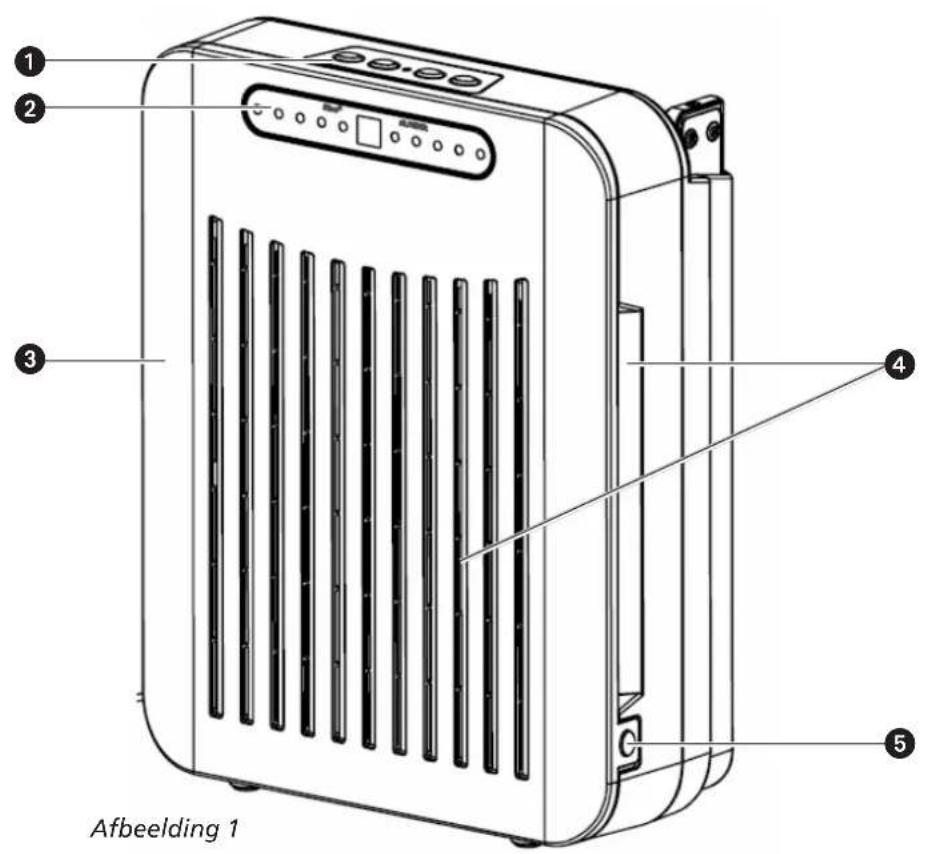

① ② ③ ④ ⑤ Afbeelding 1

① Bedieningspaneel
② Display
③ Voorpaneel
④ Vervuilde lucht inlaat
⑤ Voorpaneel klem- men

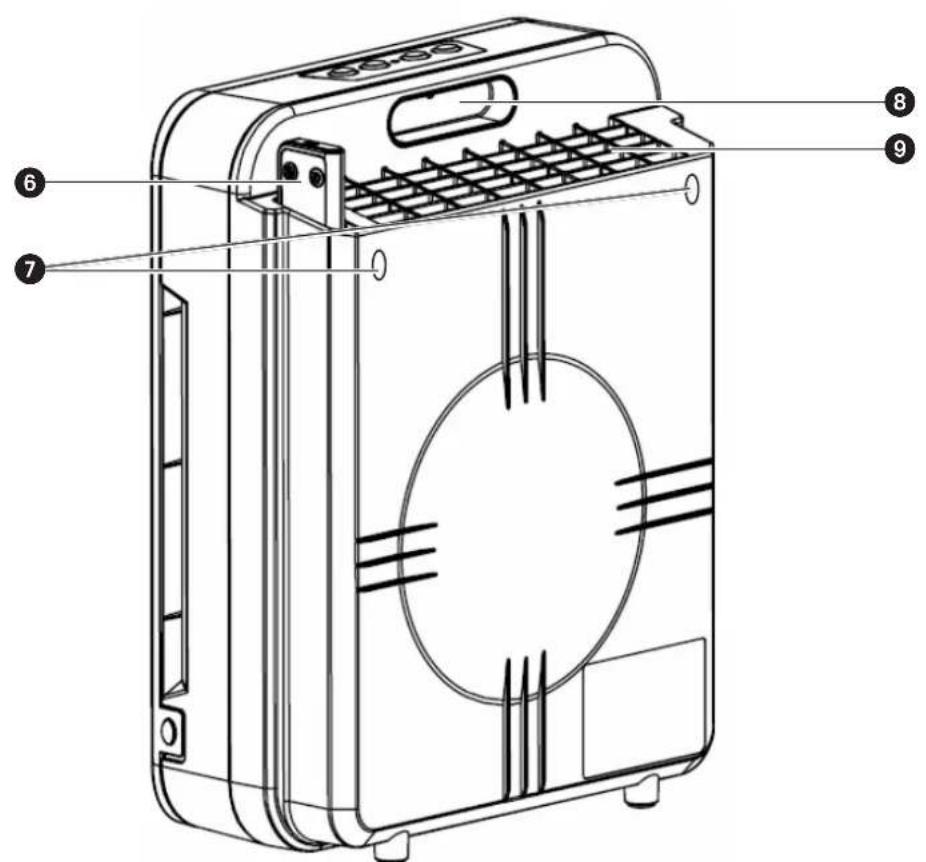

⑥ Opslagplaats voor de afstandsbedie- ning
⑦ Ophangpunten
8 Handvat
9 Schone lucht uitlaat

ALGEMEEN

Ga als volgt te werk om een optimaal resultaat te verkrijgen.

• Zet de luchtreiniger op een hoge plaats (bijv. ta-fel of kast) om met name kleine stofdeeltjes te filteren, zoals rook. Om grote stofdeeltjes te fil-teren, zoals pollen, dient u de luchtreiniger laag (op de grond) te zetten.
• Houd altijd 30 cm vrije ruimte rondom het apparaat.
• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als luchtreiniger in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.

• Houd plastic en overig verpakkingsmateriaal van het apparaat buiten het bereik van kinderen.
• Het apparaat is ontwikkeld om de lucht te zuiveren en niet voor enige andere toepassing.

• Neem in geval van reparatie of onderhoud altijd contact op met uw leverancier.

• Plaats het apparaat niet in de buurt van warmtebronnen, brandgevaarlijke installaties of materialen (bijvoorbeeld gordijnen) en explosieve omgevingen.

• Schakel het apparaat altijd uit en haal de stekker uit het stopcontact alvorens het te reinigen.
• Zet het apparaat op een stevige ondergrond die waterpas is.
• De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op droge plaatsen, binnenshuis.
• Controleer de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.

Controleer alvorens het apparaat aan te sluiten of:

• De aansluitspanning overeenkomt met de waarde op het typeplaatje.
• Het stopcontact en de voeding geschikt zijn voor het apparaat.
• De stekker aan de kabel in het stopcontact past.
• Het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie door een erkende expert controleren als u niet zeker weet of alles in orde is.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun

veiligheid.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Het luchtinlaat- en/of uitblaasrooster nooit afdekken.
• Breng het apparaat nooit in contact met chemi- caliën.
• Het apparaat nooit in water onderdompelen.
• Steek geen voorwerpen in de openingen van het apparaat.
• Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies
• Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.
• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.

LET OP!

Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.

LET OP!

Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

INSTALLATIE

1. Maak het voorpaneel los door het indrukken van de klemmen ⑤ aan de linker en rechter onderzijde van de luchtreiniger, en verwijder het voorpaneel.
2. Neem het filter uit de unit en verwijder het plastic verpakkingsmateriaal.
3. Plaats het filter terug in de unit met het witte voorfilter naar de voorzijde gericht.
4. Plaat het voorpaneel terug door eerst de bovenzijde van het voorpaneel aan de twee haakjes aan de bovenzijde van de luchtreiniger te hangen en vervolgens de twee uitsparingen aan de onderzijde over de klemmen ⑤ aan de onderzijde van de luchtreiniger te drukken.
5. Het apparaat is nu gebruiksklaar.

• Voor een goede werking dient het filterpakket op de juiste wijze geplaatst te worden en wel zodanig dat het voorfilter (witte zijde) aan de voorkant geplaatst is en het actief kool filter (zwarte zijde) aan de achterkant geplaatst is.
• Voor een goede werking van het filter moet de luchtstroom eerst door het voorfilter, vervolgens door het HEPA filter en dan door het actiefkool.

BEDIENING

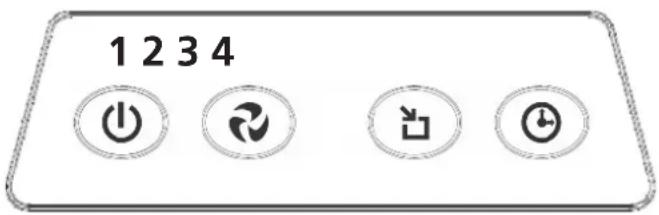

1 2 3 4

Afbeelding 3

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Aan / uit toets
2. Toets voor instellen ventilator capaciteit / Reset toets filter vervang alarm.
3. Toets voor instellen AUTO MODE.
4. Toets voor instellen timer functie.

BESCHRIJVING VAN DE AFSTANDSBEDIENING

1 2 3 4 5 6

Afbeelding 4

1. Aan / uit toets
2. Toets in en uitschakelen kinderslot
3. Toets instellen AUTO MODE.
4. Toets voor instellen ventilator capaciteit / Reset toets filter vervang alarm.

Afbeelding 5

CR 2032 LITHUMBATTERY 31 Afbeelding 6

1. Toets voor instellen SLEEP MODE
2. Toets voor instellen timer functie.

VERVANGEN VAN BATTERIJEN AFSTANDSBEDIENING

Indien de batterijen van de afstandsbediening vervangen dienen te worden, verwijder dan het afdekplaatje aan de achterzijde van de afstandsbediening zoals getoond in afbeelding 5. Vervang de oude batterijen door nieuwe. Let daarbij op de + en - polen. Gebruik enkel CR 2032 lithium 3V batterijen.

BESCHRIJVING VAN HET DISPLAY

Afbeelding 7

1. Geeft de ingestelde ventilator capaciteit weer. Door het indrukken van toets 2 (afbeelding 3) of toets 4 van de afstandsbediening (afbeelding 4) kan de ventilator capaciteit aangepast worden. Door deze toets meermalen in te drukken zal de capaciteit van de ventilator van LOW naar MEDIUM naar HIGH en vervolgens terug naar LOW gaan.

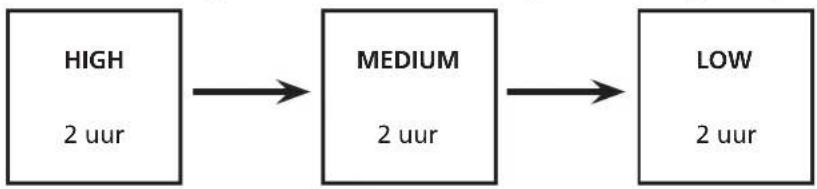

2. SLEEP MODE; alleen in te stellen met de afstandsbediening door het indrukken van toets 5. De ventilator zal op een zeer lage capaciteit gaan draaien waardoor de lucht-reiniger fluisterstil is.
3. Geeft aan dat de luchtreiniger is ingeschakeld. De luchtreiniger is in- en uit te schakelen door het indrukken van toets 1 op het display of de afstandsbediening.
4. Ontvanger afstandsbediening.
5. AUTO: geeft aan dat de luchtreiniger in de auto modus staat. De luchtreiniger kan in- en uitgeschakeld worden door op knop 3 op het display of de afstandsbediening te drukken.

In de auto modus werkt de luchtreiniger in een continue modus en start gedurende 2 uur in de hoogste ventilatorstand, gevolgd door 2 uur in de middelste ventilatorstand en 2 uur in de laagste ventilatorstand. Vervolgens start de cyclus opnieuw.

Om de auto modus van het apparaat te starten moet de luchtreiniger ingeschakeld zijn (druk op toets 1 (On/Off) op het display of de afstandsbediening).

1. Geeft aan dat de luchtreiniger op het kinderslot staat. Als de luchtreiniger op het kinderslot staat, kunnen de instellingen niet gewijzigd worden. Het kinderslot kan alleen

worden in -en uitgeschakeld door het indrukken van toets 2 van de afstandsbediening. 7. Geeft aan dat de timer functie is ingeschakeld. De luchtreiniger zal na de ingestelde tijd automatisch worden uitgeschakeld. De timer functie is in te stellen door het indrukken van toets 4 op het display of toets 6 van de afstandsbediening. Door meermalen toets 4 in te drukken zal de ingestelde tijd van 1 uur naar 4 uur en vervolgens naar 8 uur gaan. Door nogmaals toets 4 in te drukken zal de timer functie weer worden uitgeschakeld.

Indien het apparaat wordt uitgeschakeld zullen alle instellingen verloren gaan.

LUCHTFILTER

De A25 luchtreiniger is uitgerust met een 3 laags filterpakket om de lucht te zuiveren.

• Voorfilter voor het verwijderen van de wat grotere stofdeeltjes
• Het HEPA filter (high efficiency Particulate Airfilter), verwijdert ongezonde deeltjes uit de lucht zoals bacteriën, stof en pollen.
• Het actief kool filter verwijdert geuren uit de lucht.

1. Verwijderbaar voorfilter
2. HEPA filter
3. Actief kool filter

Als de luchtreiniger is ingeschakeld zal ook de ionisator automatisch worden ingeschakeld. De luchtreiniger zal hierdoor altijd optimaal functioneren.

VERVANGEN VAN HET FILTERPAKKET

De gebruiksfrequentie van de luchtreiniger en de omstandigheden bepalen hoe vaak een filter vervangen moet worden. De luchtreiniger is uitgerust met een waarschuwingssignaal. Lampje 3 zal gaan knipperen, welke aangeeft dat het filter moet worden vervangen.

1. Haal de stekker uit het stopcontact.
2. Verwijder het voorpaneel (zie hoofdstuk installatie).

3. Verwijder het filterpakket.

4. Verwijder het verpakkingsmateriaal van het nieuwe filterpakket en plaats het nieuwe filterpakket. Voor de correcte wijze van plaatsing zie hoofdstuk installatie.

5. Plaats het voorpaneel.
6. Stop de stekker in het stopcontact en zet de luchtreiniger aan.
7. Reset het filter alarm door het indrukken van toets 2 en deze 3 seconden ingedrukt te houden totdat lampje 3 stopt met knipperen
8. De luchtreiniger is nu weer gereed voor gebruik.
9. Verontreinigde filters kunnen zonder problemen afgevoerd worden met het huisvuil.

Als lampje 3 knippert moet het filterpakket vervangen worden. Het filter alarm is te resetten door toets 2 ingedrukt te houden voor ongeveer 3 seconden.

LET OP!

• Indien het filter vervangen moet worden altijd een nieuw filter gebruiken. Nooit een verontreinigd filter hergebruiken, ook niet na schoonmaak.
• Afhankelijk van de omstandigheden kan het wenselijk zijn de filters vaker te vervangen dan door het toestel aangegeven.

REINIGEN VAN HET VOORFILTER

Het voorfilter moet iedere week gecontroleerd worden op vervuiling en indien nodig gereinigd worden.

1. Haal de stekker uit het stopcontact.
2. Verwijder het voorpaneel (zie hoofdstuk installatie).
3. Verwijder het voorfilter deze is eenvoudig los te nemen van het filterpakket.
4. Reinig het voorfilter met een stofzuiger, borstel of zachte vochtige doek.
5. Bij zeer sterke vervuiling mag het filter met lauw water uitgespoeld worden.
6. Plaats het voorfilter terug op het filterpakket en monteer het voorpaneel.
7. De luchtreiniger is nu weer gereed voor gebruik.

REINIGEN

Voordat u begint met reinigen dient u het apparaat uit te schakelen. Trek daarna de stekker uit het stopcontact.

DE BUITENKANT

Reinig de buitenkant met een zachte, droge doek.

Indien het apparaat erg vuil is kunt u een mild schoonmaakmiddel gebruiken. Vervolgens afvegen met een licht vochtige doek.

Het apparaat nooit nat spuiten.

OPSLAG

Wanneer u het apparaat lange tijd niet gebruikt, kunt u het beste als volgt te werk te gaan:

1. Schakel het apparaat uit.
2. Haal de stekker uit het stopcontact.
3. Reinig het apparaat.
4. Verwijder het filterpakket.
5. Verwijder de batterijen uit de afstandsbediening.
6. Berg het apparaat op in een stofvrije ruimte, bij voorkeur afgedekt.

STORINGSTABEL

Voordat u om technische ondersteuning vraagt, dient u de volgende zaken te controleren:

Probleem Oorzaak Oplossing
Lampje 3 van het display knippert	Vervuild filter	Vervang het filterpakket en reset het filter alarm door toets 2 van het bedieningspaneel 3 seconden ingedrukt te houden
Het apparaat werkt niet.	Het voorpaneel is niet op de correcte wijze geplaatst	Verwijder het voorpaneel en plaats het voorpaneel opnieuw. Let erop dat met name de bovenzijde van het paneel op de juiste wijze is geplaatst
	De stekker zit niet in het stopcontact.	Steek de stekker in het stopcontact.
	De stekker zit niet goed in het stopcontact.	Steek de stekker op de juiste wijze in het stopcontact
	De zekering van het apparaat is defect.	Laat de zekering vervangen door een erkend Qlima dealer
De afstandsbediening werkt niet	De batterijen van de afstandsbediening zijn leeg.	Vervang de batterijen.
Het apparaat verwijdert geen luchtjes en/of stof.	Het filterpakket is niet juist geplaatst	Plaats het filterpakket op de juiste wijze
	Het filterpakket is vervuild Vervang het filterpakket
De stand Auto mode werkt niet	Sensor is vervuild	Laat de luchtreiniger op zijn hoogste ventilator capaciteit draaien.
Geen / onvoldoende luchtcirculatie.	De luchtdoorstroming is geblokkeerd.	Verwijder de blokkade.
		Vervang de filters.

GARANTIEVOORWAARDEN

U krijgt op uw luchtreiniger twee jaar garantie vanaf de aankoopdatum. Binnen deze periode worden materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

• Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, worden niet gehonoreerd.
• Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
• De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
• Onderdelen die aan normale slijtage onderhevig zijn vallen buiten de garantie.
• De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
• De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing zijn vermeld of door verwaarlozing.
• De verzendkosten en het risico van het opsturen van de luchtreiniger of onderdelen daarvan, komen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, breng de luchtreiniger dan ter reparatie naar uw dealer.

TECHNISCHE SPECIFICATIES

Type A 25
Netspanning V / Hz / F 220-240 / 50 / 1
Opgenomen vermogen (max.) W 35
Stroomsterkte (max.) A 0,15
Geluidsniveau (min./max.) dB 28 - 40
Luchtdebiet m	^3 /uur 105
Netto gewicht kg	3.5
Afmetingen (bxhxd)	mm	394 x 310 x 139
Geschikt voor ruimtes tot	m^3	35

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving·weggooien daar deze schadelijk zijn voor het milieu.
