MANUALE UTENTE A25 QLIMA

Congratulazioni per aver acquistato un depuratore d'aria di nostra fornitura. Siete infatti in possesso di un prodotto di qualità il cui uso in piena soddisfazione e al massimo del comfort potrà durare per molti anni a condizione che sappiate usarlo con la dovuta oculatezza. Vi preghiamo pertanto di leggere innanzitutto le istruzioni d'uso per essere in grado di gestire correttamente il vostro depuratore d'aria e di assicurarne un funzionamento ottimale nel tempo.

Il costruttore dell'apparecchio concede una garanzia di due anni a copertura di difetti di fabbricazione e vizi del materiale.

Ci auguriamo che ricaverete il maggior comfort possibile dal vostro depuratore d'aria.

Con i migliori saluti,

PVG Holding B.V.

1 LEGGERE INNANZITUTTO LE ISTRUZIONI PER L'USO.

2 RIVOLGERSI AL PROPRIO PUNTO DI VENDITA IN CASO DI DUBBI.

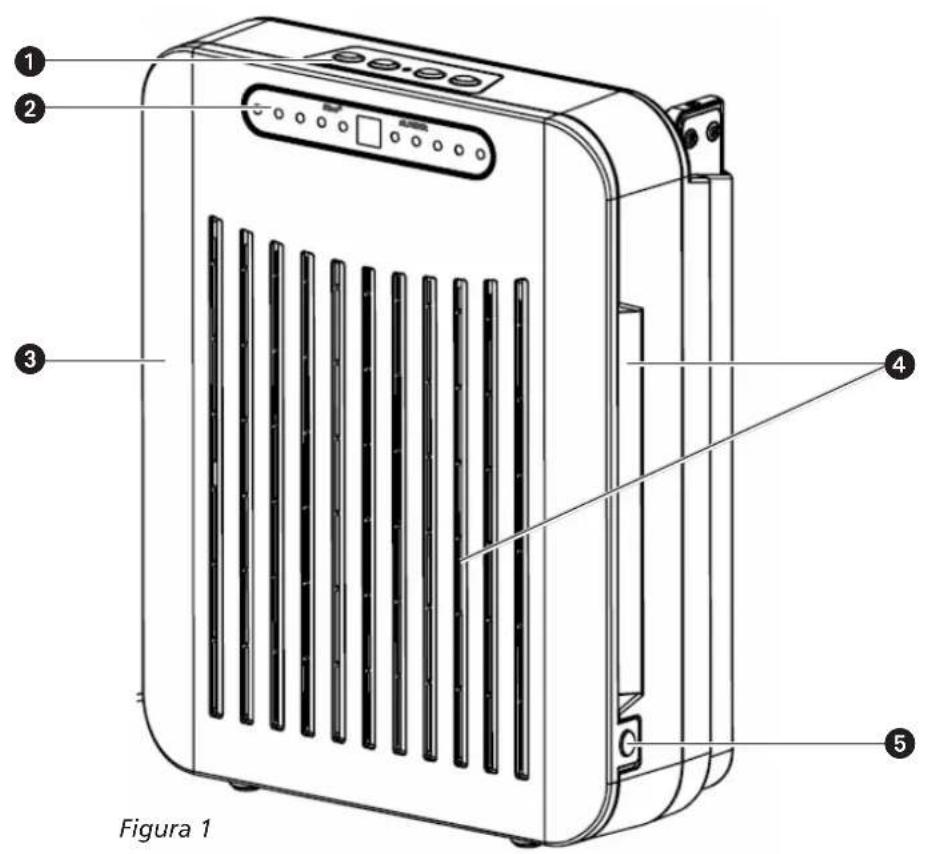

① ② ③ ④ ⑤ Figura 1

① Pannello di comando
② Schermo
③ Pannello frontale
④ Aspirazione aria sporca
⑤ Morse pannello frontale

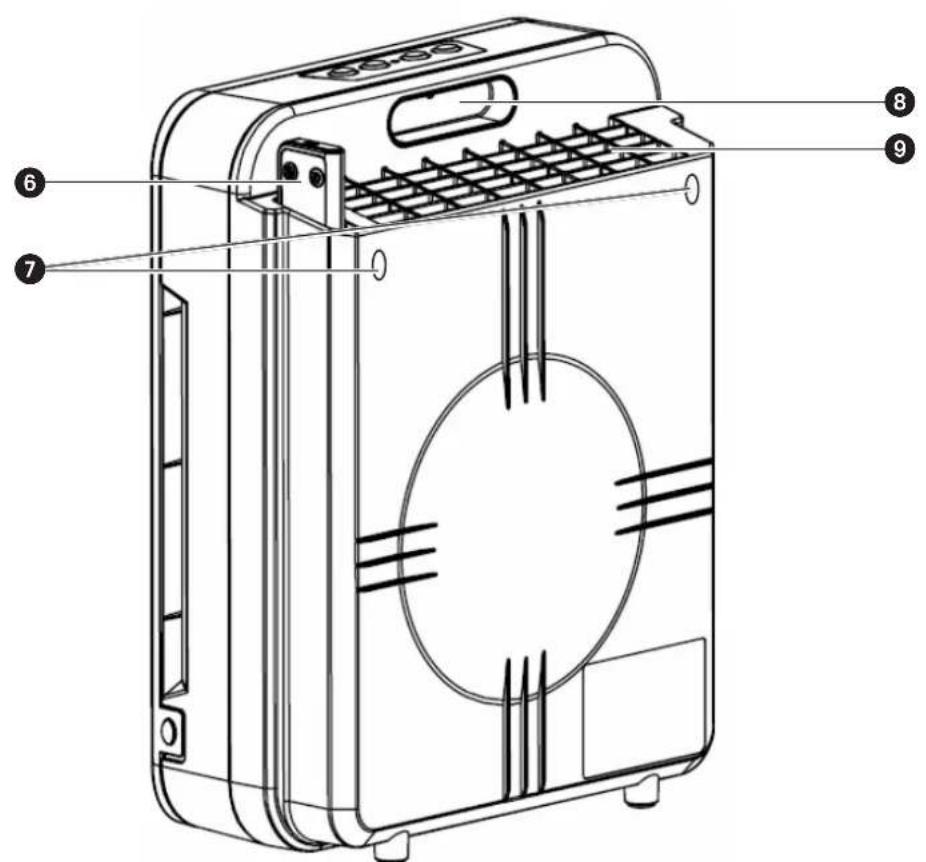

6 Luogo per riporre il telecomando
⑦ Punti per appendere
8 Maniglia
⑨ Emissione aria pulita

INFORMAZIONI PRELIMINARI IMPORTANTI

GENERALITÀ

Per ottenere un rendimento ottimale procedere nel modo seguente:

• Collocare il depuratore d'aria più in alto possibile (per esempio su un tavolo o armadio) per agevolare soprattutto l'aspirazione delle particelle più sottili di aria, come ad esempio quelle in cui è presente il fumo o gas. Per poter filtrare particelle d'aria più voluminose, ad esempio quelle contenenti polline, è invece indispensabile posizionare il depuratore in basso (sul pavimento).
• Intorno all'apparecchio, e fra lo stesso ed altri oggetti o pareti, occorre osservare in tutti i casi una distanza minima di 30 cm.
• Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite.

NORME DI SICUREZZA

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come purificatore d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V / 50 Hz.

- Tenere fuori dalla portata dei bambini i mate-

riali di imballaggio che proteggevano l'appa-recchio.

• L'apparecchio è stato progettato per la depurazione dell'aria e non è idoneo per nessun altro scopo.
• Per eventuali necessità di manutenzione e per interventi di riparazione rivolgersi sempre al proprio fornitore.
• Non posizionare l'apparecchio in prossimità di fonti di calore, apparecchi o materiale infiammabile (per esempio le tende) e in ambienti a rischio di esplosione.
• Pulire l'apparecchio solo dopo aver spento il deumidificatore e staccato la spina di alimentazione dalla presa.
• Il piano di sostegno/pavimento deve essere robusto e perfettamente orizzontale.
• L'impianto deve essere completamente rispondente alle prescrizioni, disposizioni e norme localmente vigenti.
• L'apparecchio è indicato solo per l'utilizzo negli interni ed in luoghi non umidi.
• Verificare la rispondenza della tensione di alimentazione.
• L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V / 50 Hz.

Prima di collegare il dispositivo, assicurarsi che:

• La tensione corrisponda a quella richiesta.
• La presa e la corrente siano adeguate.
  • La spina sia adatta alla presa.

I collegamenti elettrici siano stati adeguatamente controllati da un esperto soprattutto se non si è sicuri che tutto sia a posto.

- L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.

- Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche

- Le griglie di ingresso e/o uscita dell'aria non van-no mai coperte.

- Evitare il contatto fra l'apparecchio e le sostanze chimiche.

- Mai immergere l'apparecchio in acqua.

- Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.

- Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.

- L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga.

- Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.

- Eventuali interventi di riparazione vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio. Rispettare le istruzioni di manutenzione.

- Quando l'apparecchio è posto fuori servizio o si tiene inutilizzato, staccare sempre la spina dalla presa di corrente.

- Qualora il cavo di alimentazione fosse danneg-

giato è necessario farlo sostituire dal fabbricante, dal servizio clienti o da personale con qualifiche adeguate in modo da non correre alcun rischio.

ATTENZIONE!

Non usare mai l'apparecchio se il cordone elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato e evitare che entri a contatto con oggetti taglienti o acuminati.

ATTENZIONE!

La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio.

INSTALLAZIONE

1. Staccare e rimuovere il pannello frontale premendo le morse Ⓔ sul lato inferiore sinistro e destro del purificatore d'aria.
2. Estrarre il filtro dall'unità e rimuovere l'imballaggio in plastica.
3. Riposizionare il filtro nell'unità con il pre-filtro bianco diretto verso il lato anteriore.

4. Rimettere a posto il pannello frontale, appendendo prima la parte superiore del pannello ai due gancetti al lato superiore del purificatore e poi premendo i due denti del lato inferiore sulle morse ⑤ nel lato inferiore del purificatore d'aria.

5. L'apparecchio è ora pronto per l'uso.

• Per un buon funzionamento, il pacchetto del filtro va inserito correttamente, in modo che il pre-filtro (lato bianco) si trovi sul lato anteriore e che il filtro a carboni attivi (lato nero) si trovi sul lato posteriore.
• Per un buon funzionamento del filtro, la corrente d'aria deve passare prima per il pre-filtro, poi per il filtro HEPA e quindi per il filtro a carboni attivi.

FUNZIONAMENTO

1 2 3 4

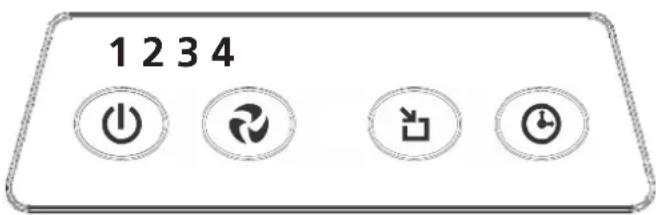

Figura 3

1. Tasto di accensione / spegnimento
2. Tasto per regolare la potenza del ventilatore / Tasto per reimpostare l'allarme di sostituzione filtro.
3. Tasto per attivare la MODALITÀ AUTOMATICA.
4. Tasto per attivare la funzione timer.

DESCRIZIONE DEL TELECOMANDO

1 2 3 4 5 6

Figura 4

1. Tasto di accensione / spegnimento
2. Tasto per attivare e disattivare il blocco per bambini
3. Tasto per attivare la MODALITÀ AUTOMATICA.
4. Tasto per attivare la potenza del ventilatore / Tasto per reimpostare l'allarme di sostituzione filtro.
5. Tasto per attivare la MODALITÀ DI SOSPENSIONE.
6. Tasto per attivare la funzione timer.

SOSTITUZIONE BATTERIE DEL TELECOMANDO

Se le batterie del telecomando vanno sostituite, staccare il coperchio sul retro del telecomando come mostrato nella figura 5. Sostituire le batterie vecchie con altre, nuove. Fare attenzione ai poli + e -. Usare solo batterie CR 2032 lithium 3V.

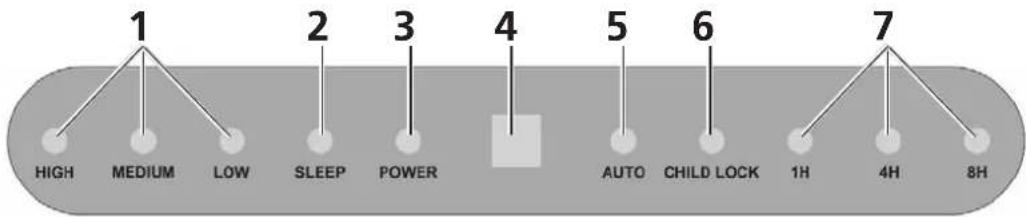

DESCRIZIONE DELLO SCHERMO

Figura 7

1. Riporta la potenza predisposta nel ventilatore. Premendo il tasto 2 (figura 3) o il tasto 4 del telecomando (figura 4) è possibile regolare la potenza del ventilatore. Premendo più volte questo tasto, la potenza del ventilatore passerà da BASSA (LOW) a MEDIA (MEDIUM) a ALTA (HIGH) e poi ritornerà a BASSA (LOW).

2. MODALITÀ DI SOSPENSIONE: si può predisporre solo con il telecomando, premendo il tasto 5. Il ventilatore girerà con una potenza molto bassa, rendendo il purificatore d'aria molto silenzioso.

3. Avverte che il purificatore d'aria è in funzione. Il purificatore d'aria si può accendere e spegnere premendo il tasto 1 sullo schermo del telecomando Ricevitore telecomando

4. AUTO: indica che il purificatore d'aria è in modalità AUTO. L'apparecchio può essere acceso o spento premendo il pulsante 3, sia dal display che dal telecomando. Il purificatore d'aria si attiverà in modalità ricircolo con la ventola alla massima velocità (HIGH) per 2 ore, dopodiché la ventola funzionerà per 2 ore a velocità media (MEDIUM) e per altre 2 ore a velocità bassa (LOW).

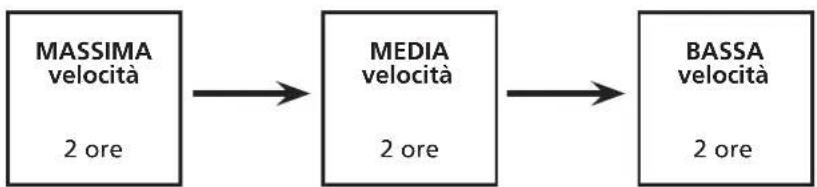


NOTA:

Per attivare la modalità AUTO, il purificatore d'aria deve essere accesso premendo il pulsante 1 (pulsante on/off).

1. Avverte che nel purificatore d'aria è attivo il blocco per bambini. Se nel purificatore d'aria è attivo il blocco per bambini, le impostazioni non possono essere modificate. Il blocco per bambini si può attivare e disattivare premendo il tasto 2 del telecomando.
2. Avverte che la funzione timer è attiva. Il purificatore d'aria si spegnerà automaticamente al termine del tempo inserito. La funzione timer si può impostare premendo il tasto 4 sullo schermo o il tasto 6 del telecomando. Premendo più volte il tasto 4 il tempo impostato passerà da 1 ora a 4 ore e quindi a 8 ore. Premendo più volte il tasto 4, la funzione timer verrà disattivata di nuovo.

Se l'apparecchio viene spento, tutte le impostazioni andranno perse.

FILTRO DELL'ARIA

Il purificatore d'aria A25 è dotato di un pacchetto di filtro a 3 strati per pulire l'aria.

• Pre-filtro per l'eliminazione delle particelle di polvere più grosse
• Il filtro HEPA (high efficiency Particulate Airfilter), elimina dall'aria particelle insalubri quali batteri, polvere e pollini.
• Il filtro a carboni attivi elimina dall'aria gli odori.

1. Pre-filtro eliminabile
2. Filtro HEPA
3. Filtro a carboni attivi

Se il purificatore d'aria è in funzione, si accende automaticamente anche lo ionizzatore. Così il purificatore d'aria funzionerà sempre al meglio.

SOSTITUZIONE DEL PACCHETTO DEL FILTRO

La frequenza e le condizioni d'uso del purificatore d'aria determinano quanto spesso va cambiato un filtro. Il purificatore d'aria è dotato di un segnale di avvertimento, la Lampadina 3, che lampeggia per avvertire che il filtro va cambiato.

1. Staccare la spina dalla presa.
2. Eliminare il pannello frontale (vedasi il capitolo sull'installazione)
3. Eliminare il pacchetto del filtro.
4. Togliere l'imballaggio del nuovo pacchetto del filtro e posizionare il nuovo pacchetto del filtro. Per vedere qual è il modo corretto per posizionare il filtro, vedasi il capitolo sull'installazione.
5. Posizionare il pannello frontale.
6. Infilare la spina nella presa di corrente e accendere il purificatore d'aria.
7. Reimpostare l'allarme del filtro premendo il tasto 2 e tenendolo premuto per 3 secondi, fino a che la lampadina 3 smetterà di lampeggiare
8. Adesso il purificatore d'aria è di nuovo pronto per l'uso.
9. I filtri sporchi possono essere eliminati insieme ai rifiuti domestici senza problemi.

Se la lampadina 3 lampeggia, il pacchetto del filtro va sostituito. L'allarme del filtro si può reimpostare tenendo premuto il tasto 2 per circa 3 secondi.

ATTENZIONE

• Se occorre sostituire il filtro, adottate solo filtri nuovi, cioè assolutamente vergini. E' tassativamente interdetto il riutilizzo di filtri usati, anche se puliti.
• A seconda delle circostanze, e per comodità dell'utilizzatore, è possibile optare per una sostituzione più frequente dei filtri.

PULIZIA DEL PRE-FILTRO

Il pre-filtro va controllato ogni settimana per vedere se è sporco e, se necessario, va pulito.

1. Staccare la spina dalla presa.
2. Rimuovere il pannello frontale (vedasi il capitolo sull'installazione).
3. Rimuovere il pre-filtro, che si stacca facilmente dal pacchetto del filtro.
4. Pulire il pre-filtro con un'aspirapolvere, uno spazzolino o un panno soffice inumidito.
5. In caso di sporcizia profonda, si può risciacquare il filtro con acqua tiepida.
6. Rimettere il pre-filtro sul pacchetto del filtro e montare il pannello frontale.
7. Adesso il purificatore d'aria è di nuovo pronto per l'uso.

PULIZIA

Pulire il depuratore d'aria solo dopo averlo spento ed averlo staccato dalla presa della corrente.

L'ESTERNO

Il depuratore d'aria può essere pulito esternamente con un panno morbido ed asciutto. Se l'apparecchio è molto sporco si può utilizzare un detergente neutro da togliersi con un panno leggermente umido.

Non pulire mai l'apparecchio con getti d'acqua.

COME RIPORRE L'APPARECCHIO

Se l'apparecchio deve rimanere inutilizzato per un lungo periodo di tempo, seguire i seguenti accorgimenti:

1. Disattivare l'apparecchio.
2. Togliere la spina dalla presa.
3. Pulire il filtro dell'aria.
4. Rimuovere il pacchetto del filtro
5. Rimuovere le pile dal telecomando
6. Riporre l'apparecchio in uno spazio senza polvere, preferibilmente al coperto.

INDIVIDUAZIONE GUASTI

Prima di richiedere assistenza tecnica, si consiglia di verificare i punti di seguito elencati :

Problema Causa probabile	Rimedio
La lampadina 3 dello schermo lampeggia	Filtro sporco	Sostituire il pacchetto del filtro e reimpostare l'allarme del filtro tenendo premuto per 3 secondi il tasto 2 del pannello di funzionamento
L'apparecchio non funziona	El panel frontal no está en la posición correcta.	Saque el panel frontal y vuelva a colocarlo. Fíjese que especialmente la parte superior del panel esté colocado correctamente
	La spina non è stata inserita nella presa.	Inserire la spina nella presa.
	La spina non è stata inserita correttamente nella presa.	Inserire la spina correttamente nella presa.
	Il fusibile dell'apparecchio è difettato.	Far sostituire il fusibile da un rivenditore Qlima autorizzato
Il telecomando non funziona	Le batterie del telecomando si sono esaurite.	Cambiare le batterie.
L'apparecchio non elimina gli odori e/o la polvere.	Il pacchetto del filtro non è posizionato correttamente	Inserire correttamente il pacchetto del filtro
	Il pacchetto del filtro è sporco Sostituire il pacchetto del filtro
La posizione Modalità automatica non funziona	Il sensore è sporco	Far girare alla velocità massima il ventilatore del purificatore d'aria.
Circolazione di aria assente o insufficiente.	Il flusso di aria è ostacolato.	Eliminare l'ostacolo/l'intasamento.
		Sostituire i filtri.

CONDIZIONI DI GARANZIA

Al depuratore di aria si applica una garanzia di due anni a decorrere dalla data di acquisto. Entro tale termine saranno effettuati gratuitamente tutti gli interventi di riparazione in conseguenza di difetti di fabbricazione o vizi del materiale. Nella fattispecie si applicano le seguenti disposizioni:

• Saranno respinti tutti gli altri reclami o richieste di risarcimento, compresi quelli per danni derivanti.
• La riparazione o la sostituzione di componenti, entro il periodo di garanzia, non comporta un prolungamento della garanzia.
• La garanzia è nulla nel caso in cui siano state apportate modifiche al depuratore d'aria, siano state montate componenti non originali, o l'apparecchio sia stato riparato da terzi.
• Le componenti soggette a normale usura, non sono comprese nella garanzia.
• Per esigere l'applicazione della garanzia si dovrà presentare lo scontrino d'acquisto

originale, datato, e non dovranno esser state apportate modifiche d'alcun tipo all'apparecchio.

• La garanzia è nulla in caso di danni sorti in seguito ad azioni che differiscono da quanto indicato nelle istruzioni o in seguito a negligenza.
• Le spese di spedizione ed i rischi connessi al trasporto del depuratore d'aria o all'invio di parti di ricambio sono sempre a carico dell'acquirente.

Per prevenire costi inutili, si consiglia di leggere sempre attentamente le istruzioni prima dell'uso. Se ciò nonostante non riuscite a risolvere il problema vi consigliamo di rivolgervi al vostro punto di vendita, per far effettuare le riparazioni del caso.

SPECIFICHE TECNICHE

Tipo A 25
Alimentazione elettrica V / Hz / F 220-240 / 50 / 1
Potenza assorbita (min./max.) W 35
Corrente (max.) A 0,15
Rumorosità: livello di potenza sonora (min./max.) dB 28 - 40
Portata di aria (min./max.) m3/h 105
Peso netto kg 3.5
Dimensioni (larghxalt.xprof) mm 394 x 310 x 139
Idoneo per ambienti fino a	m3 35
