INSTRUKCJA OBSŁUGI A25 QLIMA

Serdecznie gratulujemy Panstwu zakupu naszego oczyszczacza powietrza. Nabyli Panstwo urzadzenie najwyższej jakosci, i mamy nadzieję, ze beda Panstwo zadowoleni z wielu korzysci, jakie oczyszczacz ten zapewnia oraz ze bedzie on Panstwu słuzyc przez wiele lat. Tak bedzie, oczywiscie, o ile beda Panstwo używac go we właściwy sposób. Dlatego prosimy o poswiecenie czasu na przeczytanie niniejszej instrukcji obsługi, gdyż pomoze to Panstwu zapewnic optymalna trwałosc urzadzenia.

My natomiast w imieniu producenta dajemy Panstwu dwuletnia gwarancje na wszelkie usterki materiałowe i fabryczne.

Zyczymy Panstwu duzo wygody z nowym oczyszczaczem powietrza.

Z powazaniem,

PVG Holding B.V.

1 PRZED PIERWSZYM UZYCIEM PRZECZYTAC INSTRUKCJE OBSŁUGI.

2 W RAZIE WATPLIWOSCI SKONTAKTOWAC SIE Z DEALEREM.

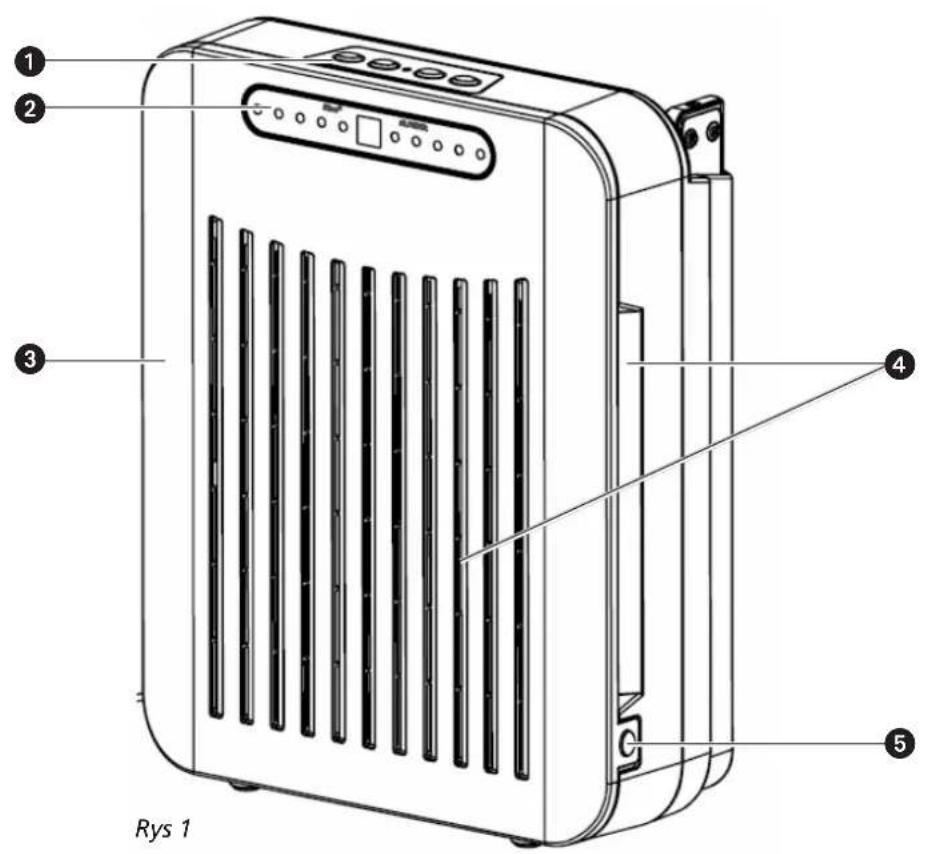

Rys 1 ① ② ③ ④ ⑤

① Pulpit sterowniczy
② Wyświetlacz
③ Panel przedni
4 Zanieczyszczone powietrze na wlocie
⑤ Zaciski na panelu przednim

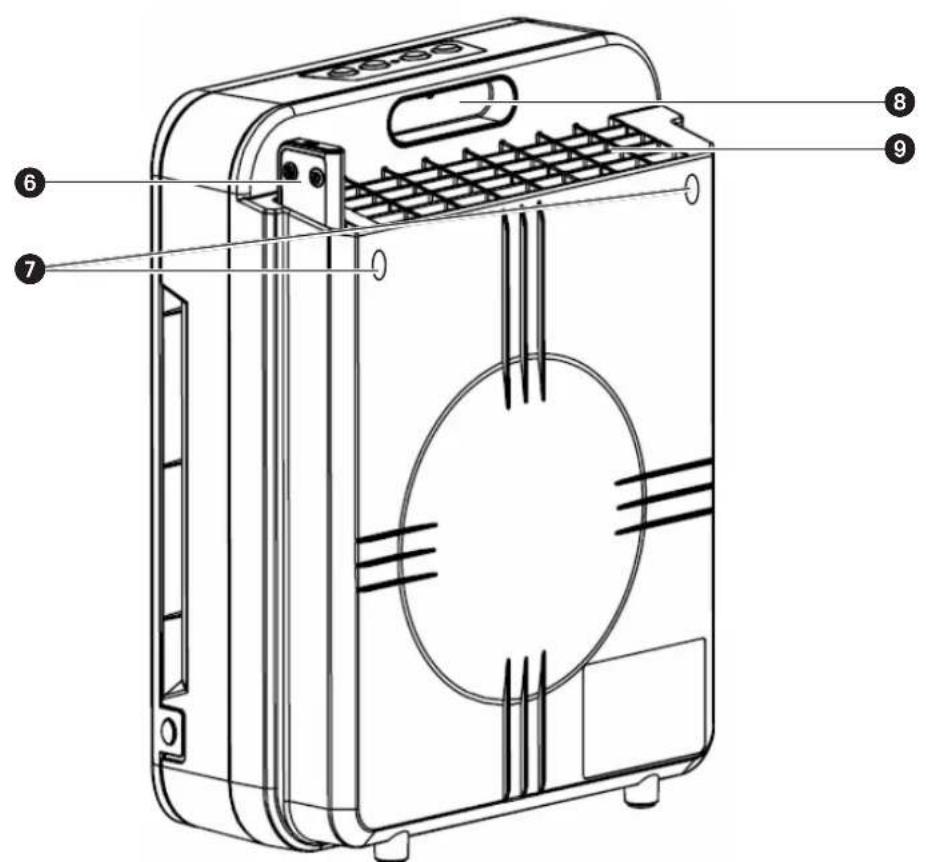

6 Miejsce przechowywania pilota zdalnego sterowania
⑦ Punkty zawieszenia
8 Uchwyt
9 Czyste powietrze na wyjściu

WSKAZÓWKI OGÓLNE

Aby uzyskac optymalny rezultat, stosuj sie do następujących wskazówek:

• Umiesc oczyszczacz powietrza na odpowiedniej wysokości (np. na stole lub szafie) po to, aby urządzenie mogło przy pomocy filtra zatrzymywac nawet najdrobniejsze zanieczyszczenia, jak np. dym papierosowy. W celu usuwania wiekszych czastek kurzu, jak np. pyłków kwiatowych, należy urządzenie umiescic nizej (np. na podło-dze).
• Wolna przestrzen wokół urządzenia musi wynosic co najmniej 30 cm.
• Przed przystapieniem do instalacji klimatyzatora zapoznaj sie najpierw z instrukcja obsługi i postepuj zgodnie z podanymi w niej zaleceniami.

PRZEPISY BEZPIECZENSTWA

Prosimy przeczytać niniejszy podręcznik użytkownika przed pierwszym użyciem urządzenia i zachować go na przyszłość. Niniejsze urządzenie można zainstalować tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako oczyszczacz powietrza w domach mieszkalnych i nadaje się do użycia tylko w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Przed zainstalowaniem go sprawdzic należy napiecie sieci zasilajacej. Oczyszczacz przystosowany jest do przyłączenia do sieci wyłącznie za posrednictwem uziemiajacego gniazdka sieciowego o napieciu sieci zasilajacej 220-240 Volt / 50 Hz.

• Trzymaj plastikowe torby i inne materiały opakowaniowe z dala od zasiegu dzieci.
• Niniejsze urządzenie zostało zaprojektowane w celu usuwaniu zanieczyszczen z powietrza, dlatego nie wolno używać go w zadnym innym celu.
• W razie koniecznosci naprawy badz konserwacji zawsze skontaktowac sie z dealerem.
• Nie wolno instalowac urządzenia w poblizu grzejników lub innego sprzetu wytwarzającego ciepło, ani tez w sasiedztwie urządzen badz materiałów łatwopalnych (jak na przykład firanki) ani wybuchowych.
• Przed przystapieniem do czyszczenia oczyszczacza zawsze należy najpierw wyłączyc urządzenie korzystając z wyłącznika, a dopiero potem wyjac wtyczke sieciowa z kontaktu.
• Podłoga pod urządzeniem powinna byc twarda i równa, gdyz zapobiega to m.in.
• Instalacja urządzenia musi odbyc sie w całkowitej zgodzie z obowiazującymi na miejscu przepisami, ustaleniami i normami.
• Öczyszczacza nadaje sie do użytku jedynie w suchych pomieszczeniach zamknietych wewnatrz budynku.
• Przed zainstalowaniem go sprawdzic należy napiecie sieci zasilajacej. Oczyszczacz przystosowany jest do przyłączenia do sieci wyłącznie za posrednictwem uziemiajacego gniazdka siecio-wego o napieciu sieci zasilajacej 220-240 Volt / 50 Hz.

Przed instalacją produkt należy sprawdzić czy:

- napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na nalepce znamionowej;

- gniazdko sieciowe i rodzaj sieci zasilającej przy-

stosowane są do przyłączenia urządzenia;

• wtyczka przewodu zasilającego pasuje do gniazdka sieciowego;
• produkt ustawiony jest na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

- Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, bądź osoby nie posiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę, odpowiedzialną za bezpieczeństwo tychże niepełnosprawnych.

- Produkt wyprodukowany został zgodnie z normami bezpieczeństwa CE. Mimo to – jak w przypadku wszelkich innych urządzeń elektrycznych – należy obchodzić się z nim ostrożnie.

- Nie wolno przykrywać dopływu powietrza /wylatu powietrza.

- Nie wolno dopuścić do kontaktu urządzenia ze środkami chemicznymi.

- W żadnym wypadku nie wolno zanurzać w wo- dzie.

- Nie wolno wkładać żadnych obcych przedmiotów do otworów w klimatyzatorze.

- Przed przystąpieniem do czyszczenia klimatyzatora lub którejś z jego części składowych bądź wymiany którejś z tych części, należy najpierw wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

- Nie wolno stosować przedłużaczy.

- Należy też zwrócić uwagę na to, aby dzieci nie

miały bezpośredniego dostępu do urządzenia i nie wolno pozostawiać ich bez adzoru w pobliżu urządzenia, gdy jest ono uruchomione.

• Ewentualne naprawy – poza regularną konserwacją – należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej, jak też pamiętać o przestrzeganiu instrukcji dotyczących konserwacji klimatyzatora.
• Jeżeli nie używasz klimatyzatora, wtyczkę przewodu zasilającego należy wyjąć z gniazdka sieciowego.
• W przypadku uszkodzenia kabla zasilającego producent, jego biuro obsługi klienta lub osoby o podobnych kwalifikacjach muszą go wymienić, aby uniknąć niebezpiecznych sytuacji.

ATTENTION!

Nie wolno używać klimatyzatora, jeżeli przewód zasilający lub wtyczka przewodu są uszkodzone. Nie wolno też uciskać przewodu ani przeciągać go wzdłuż przedmiotów o ostrych krawędziach.

ATTENTION!

Nieprzestrzeganie powyższych zaleceń może spowodować przepadek gwarancji na to urządzenie.

INSTALACJA

1. Otworzyć panel przedni, naciskając na zaciski ⑤ znajdujące się pod oczyszczaczem powietrza po lewej i prawej stronie, a następnie go wyjąć.
2. Wyciągnąć filtr z jednostki oraz zdjąć plastikowe opakowanie.
3. Z powrotem włożyć filtr do jednostki tak, aby biały filtr wstępnego oczyszczania był skierowany do przodu.
4. Z powrotem włożyć panel przedni, wieszając najpierw górną część panelu na dwóch haczykach na górze oczyszczacza powietrza, a następnie przesuwając dwa wgłębienia

u dołu zacisków ⑤, znajdujących się pod oczyszczaczem.

1. Urządzenie jest teraz gotowe do użytku.

• Aby system filtracyjny mógł prawidłowo funkcjonować, musi być umieszczony w odpowiedni sposób oraz tak, aby filtr wstępnego oczyszczania (od strony białej) znajdował się z przodu, natomiast aktywny filtr węglowy (od strony czarnej) był umieszczony z tyłu.
• Aby filtr mógł prawidłowo funkcjonować, strumień powietrza musi najpierw przejść przez filtr wstępnego oczyszczania, następnie przez filtr HEPA, a potem przez aktywny filtr węglowy.

OBSŁUGA

1 2 3 4

Rys 3

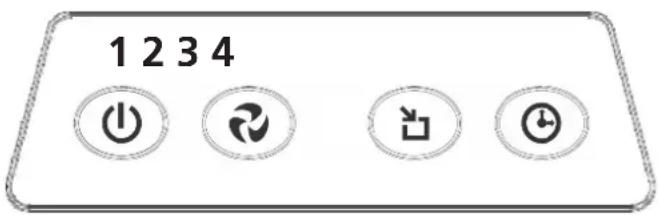

OPIS PRZYCISKÓW STEROWNICZYCH

1. Przycisk włączania / wyłączania
2. Przycisk do ustawiania wydajności wentylatora / Przycisk do zerowania alarmu informującego o wymianie filtra.
3. Przycisk do ustawiania AUTO MODE.
4. Przycisk do ustawiania funkcji programatora czasowego.

OPIS PILOTA ZDALNEGO STEROWANIA

1 2 3 4 5 6

Rys 4

1. Przycisk włączania / wyłączania
2. Przycisk do włączania i wyłączania zabezpieczenia przed dziećmi
3. Przycisk do ustawiania AUTO MODE.
4. Przycisk do ustawiania wydajności wentylatora / Przycisk do zerowania alarmu informującego o wymianie filtra.
5. Przycisk do ustawiania SLEEP MODE

Rys 5

CR 2032 LITHIUM BATTERY 3V Rys 6

1. Przycisk do ustawiania funkcji programatora czasowego.

WYMIANA BATERII W PILOCIE

Aby wymienić baterię w pilocie, znajdź komorę baterii na spodzie pilota (rys 5). Wyjmij starą baterię i włóż nową baterię, upewniając się, że dodatni biegun baterii jest skierowany w górę. W tym pilocie możesz użyć wyłącznie baterii CR2032, 3V.

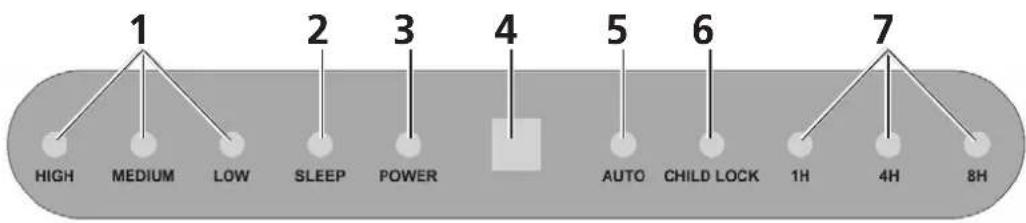

OPIS WYŚWIETLACZA

Rys 7

1. Pokazuje ustawioną wydajność wentylatora. Naciskając przycisk 2 (rys 3) albo przycisk 4 na pilocie (rys 4), można ustawić wydajność wentylatora. Poprzez wielokrotne naci- skanie tych przycisków wydajność wentylatora przechodzi z LOW do MEDIUM oraz do HIGH, a następnie powraca do stanu LOW.

2. SLEEP MODE; można ustawić wyłącznie przy użyciu pilota zdalnego sterowania za pomocą przycisku 5. Wentylator będzie chodził na bardzo niskich obrotach, dzięki czemu oczyszczacz powietrza będzie niezwykle cichy.

3. Wskazuje, że oczyszczacz powietrza jest włączony. Oczyszczacz powietrza można włączać i wyłączać, naciskając przycisk 1 na wyświetlaczu albo na pilocie.

4. Pilot odbiornika

5. AUTO: oznacza, że oczyszczacz powietrza działa w TRYBIE AUTO. Oczyszczacz powietrza można włączyć i wyłączyć, naciskając przycisk 3 na wyświetlaczu albo na pilocie zdalnego sterowania.

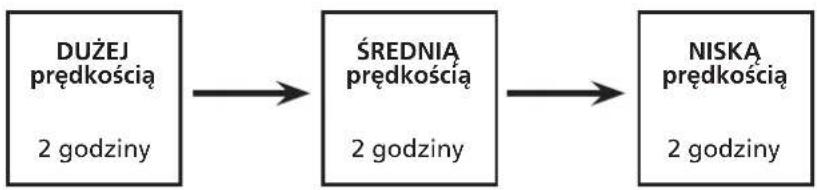

Oczyszczacz powietrza będzie działać w cyklu pętli, najpierw przez 2 godziny przy DUŻEJ prędkości wentylatora, a następnie przez 2 godziny ze ŚREDNIA prędkością oraz 2 godziny z NISKĄ prędkością. Po zakończeniu tego cyklu jednostka będzie ponownie przez dwie godziny działać z DUŻA prędkością.

UWAGA:

Aby jednostka funkcjonowała w trybie automatycznym, nale y wł czy oczyszczacz powietrza, naciskaj c przycisk 1 (przycisk „On/Off”).

1. Wskazuje, że oczyszczacz powietrza jest zabezpieczony przed dziećmi. Jeżeli oczyszczacz powietrza jest zabezpieczony przed dziećmi, nie można zmienić ustawień. Zabezpieczenie przed dziećmi można włączyć i wyłączyć jedynie poprzez naciśnięcie przycisku 2 na pilocie.

2. Wskazuje, że funkcja programatora czasowego jest włączona. Po upłynięciu ustawio- nego czasu oczyszczacz powietrza sam się automatycznie wyłączy. Funkcję programa- tora czasowego można ustawić, naciskając przycisk 4 na wyświetlaczu albo przycisk 6 na pilocie. Poprzez wielokrotne naciskanie przycisku 4 ustawiony czas zmieni się z 1 godziny na 4 godziny, a następnie na 8 godzin. Ponownie naciskając przycisk 4, można wyłączyć funkcję programatora czasowego.

Jeżeli urządzenie zostanie wyłączone, wszystkie ustawienia zostaną utracone.

FILTR POWIETRZA

Oczyszczacz powietrza A25 jest wyposażony w 3-warstwowy system filtracyjny w celu oczyszczenia powietrza.

• Filtr wstępnego oczyszczania do usuwania nieco większych pyłków
• Filtr HEPA (high efficiency Particulate Airfilter) usuwa z powietrza niezdrowe cząsteczki, takie jak bakterie, kurz i pyłki.
• Aktywny filtr węglowy usuwa zapachy z powietrza.

1. Wyjmowany filtr wstępnego oczyszczania
2. Filtr HEPA
3. Aktywny filtr węglowy

Jeżeli oczyszczacz powietrza jest włączony, wówczas włączy się także automatycznie jonizator. Dzięki temu oczyszczacz powietrza będzie zawsze optymalnie funkcjonować.

WYMIANA SYSTEMU FILTRACYJNEGO

To jak często należy wymieniać filtr, zależy od częstotliwości użycia oczyszczacza powietrza oraz od okoliczności. Oczyszczacz powietrza jest wyposażony w sygnał ostrzegawczy. Gdy lampka 3 zaczyna migać, należy wymienić filtr.

1. Wyjąć wtyczkę z gniazda.
2. Wyjąć panel przedni (patrz: rozdział na temat instalacji)
3. Wyjąć system filtracyjny.
4. Zdjąć opakowanie z nowego systemu filtracyjnego oraz włożyć go do urządzenia. Właściwy sposób wkładania filtra został opisany w rozdziale dotyczącym instalacji.
5. Włożyć panel przedni.
6. Włożyć wtyczkę do gniazda i włączyć oczyszczacz powietrza.
7. Wyzerować alarm informujący o wymianie filtra, naciskając przycisk 2 przez 3 sekundy, aż lampka 3 przestanie migać.
8. Oczyszczacz powietrza jest ponownie gotowy do użytku.
9. Zanieczyszczone filtry można bez problemu wyrzucać wraz z odpadami domowymi.

Jeżeli lampka 3 miga, należy wymienić system filtracyjny. Alarm informujący o wymianie filtra można wyzerować poprzez naciskanie przycisku 2 przez około 3 sekundy.

UWAGA!

• Zuzyty filtr musi byc zawsze wymieniony na nowy. W zadnym wypadku nie wolno ponownie używac zuzytego juz filtra, nawet po jego dokładnym oczyszczeniu.
• W zaleznosci od stopnia zanieczyszczenia zaleca sie czestsza wymiane filtrów na nowe.

CZYSZCZENIE FILTRA WSTĘPNEGO OCZYSZCZANIA

Co tydzień należy sprawdzać filtr wstępnego oczyszczania pod kątem zanieczyszczeń, a w razie potrzeby, wyczyścić go.

1. Wyjąć wtyczkę z gniazda.
2. Wyjąć panel przedni (patrz: rozdział na temat instalacji)
3. Wyjąć filtr wstępnego oczyszczania, wyciągając go w łatwy sposób z systemu filtracyjnego.
4. Wyczyścić filtr wstępnego oczyszczania za pomocą odkurzacza, szczotki albo wyłącznie miękkiej, lekko wilgotnej ściereczki
5. W przypadku silnego zanieczyszczenia filtr można wyczyścić przy użyciu letniej wody.
6. Umieścić filtr wstępnego oczyszczania z powrotem w systemie filtracyjnym oraz zamocować panel przedni.
7. Oczyszczacz powietrza jest ponownie gotowy do użytku.

CZYSZCZENIE

Przed przystapieniem do czyszczenia należy najpierw wyłączyc odwilzacz, a następnie odłączyc go od sieci zasilajacej.

CZYSZCZENIE OBUDOWY

Zewnętrzny korpus urządzenia należy wycierac miekka, sucha szmatka.

Jesli urządzenie jest bardzo zabrudzone, można uzyc delikatnego środka czyszczacego, a następnie wytrzec lekko wilgotna sciereczka.

W zadnym wypadku nie wolno spłukiwac urządzenia woda.

MAGAZYNOWANIE

Jesli urządzenie nie bedzie używane przez dłuższy okres czasu, należy:

1. Wyłącz urządzenie.
2. Odłączyc go od sieci zasilajacej.
3. Oczyscic filtr powietrza.
4. Wyjąć system filtracyjny.
5. Wyjąć baterie z pilota.
6. Urządzenie należy przechowywać w pyłoszczelnym miejscu, najlepiej pod przykryciem.

ROZWIAZYWANIE PROBLEMÓW

Przed skontaktowaniem się z serwisem należy sprawdzić następujące możliwe przyczyny usterek:

Problem Moøliwa przyczyna SposÜb usuniícia
Lampka 3 na wyświetlaczu miga	Zabrudzony filtr
Urzadzenie nie działa.	Panel przedni zostal włożony w niewłaściwy sposób
	Wtyczka nie tkwi się w gniazdku zasilającym.
	Wtyczka nie jest właściwie podłączona do gniazdka zasilającego.
	Bezpiecznik urządzenia jest uszkodzony.
Pilot zdalnego sterowania nie działa	Baterie zasilające w pilocie zdalnego sterowania rozładowały się.
Urzadzenie nie usuwa zapachów ani cząsteczek kurzu.	System filtracyjny został niewłaściwe włożony.
	System filtracyjny jest zabrudzony.
Tryb Auto nie działa. Czujnik jest zabrudzony.	Ustawić wydajność wentylatora w oczyszczaczu powietrza na najwyższych obrotach.
Całkowity brak przepływu powietrza lub przepływ powietrza niedostateczny.	Przepływ powietrza został zablokowany.

WARUNKI GWARANCJI

Producent udziela na ten oczyszczacz powietrza dwuletniej gwarancji, liczac od daty zakupu. W okresie tym wszelkie usterki materiałowe i fabryczne podlegaja bezpłatnej naprawie.

Obowiazuja przy tym następujące warunki:

• Wszelkie dodatkowe roszczenia, w tym roszczenia odszkodowan z racji ewentualnie poniesionych strat, nie beda honorowane.
• Naprawy i wymiany czesci w okresie gwarancji nie przedtuzaja okresu gwarancji.
• Gwarancja traci ważnosc jeżeli dokonano przeróbek, zastosowano nieoryginalne części lub urządzenie było naprawiane przez osoby trzecie.
• Czesci podlegajace naturalnemu zuzyciu nie podlegaja gwarancji.
• Gwarancja jest wazna po przedstawieniu oryginalnej, prawidłowo wypełnionej karty gwarancyjnej i dowodu zakupu.
• Gwarancja nie obejmuje uszkodzen spowodowanych nieprawidłowa eksploatacja lub niedostosowaniem sie do zalecen instrukcji obsługi.
• Koszty i ryzyko związane z przesyłka oczyszczacza lub czesci zamiennych ponosi klient.

W celu unikniecia niepotrzebnych kosztów zawsze początkowo proponujemy korzystanie z instrukcji obsługi. Jezeli podane w niej wskazówki nie dadza zadowalającego rezultatu, oczyszczacz należy oddac do naprawy w serwisie dealerskim.

DANE TECHNICZNE

Typ urządzenia		A 25
Napílcie sieci zasilającej	V / Hz / F	220-240 / 50 / 1
Pobór mocy (min./max)	W	35
Zużycie energii (max)	A	0,15
Poziom głośności (min./max)	dB	28 - 40
Wydajność (min./max)	m3/godz.	105
Cifżar netto	kg	3.5
Wymiary (szerokość x wysokość x głíbokość)	mm	394 x 310 x 139
Max powierzchnia pomieszczenia	m3	35

Nie należy utylizować urządzeń elektrycznych jako nieposortowanych odpadów komunalnych, należy korzystać z oddzielnych przeznaczonych do tego celu pojemników. Prosimy skontaktować się z lokalnymi władzami w celu uzyskania informacji dotyczących dostępnych systemów zbierania odpadów. Jeśli urządzenia elektryczne są utylizowane na wysypiskach, niebezpieczne substancje mogą przedostawać się do wód gruntowych i dostać się do łańcucha żywności, narażając was na pogorszenie zdrowia i samopoczucia. Przy wymianie starych urządzeń na nowe, dostawca jest zobowiązany prawnie do zabrania starych urządzeń do utylizacji za darmo. Nie wrzucać baterii do ognia, ponieważ mogą wybuchnąć lub może nastąpić wyciek szkodliwych substancji. Przy wymianie lub utylizacji pilota należy usunąć z niego baterie i utylizować je zgodnie z zasadami prawa, ponieważ są one szkodliwe dla środowiska.
