MANUAL DE USUARIO A25 QLIMA

Le felicitamos por la compra de su purificador de aire. Usted acaba de adquirir un producto de absoluta calidad, que le satisfará plenamente durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, lea primero este manual de instrucciones, para prolongar la vida útil de su purificador de aire.

En nombre del fabricante le ofrecemos una garantía de dos años para toda clase de defectos de fabricación y de material.

Le deseamos un gran confort con su purificador de aire.

Un saludo cordial,

PVG Holding B.V.

1 LEA PRIMERO EL MANUAL DE USUARIO.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

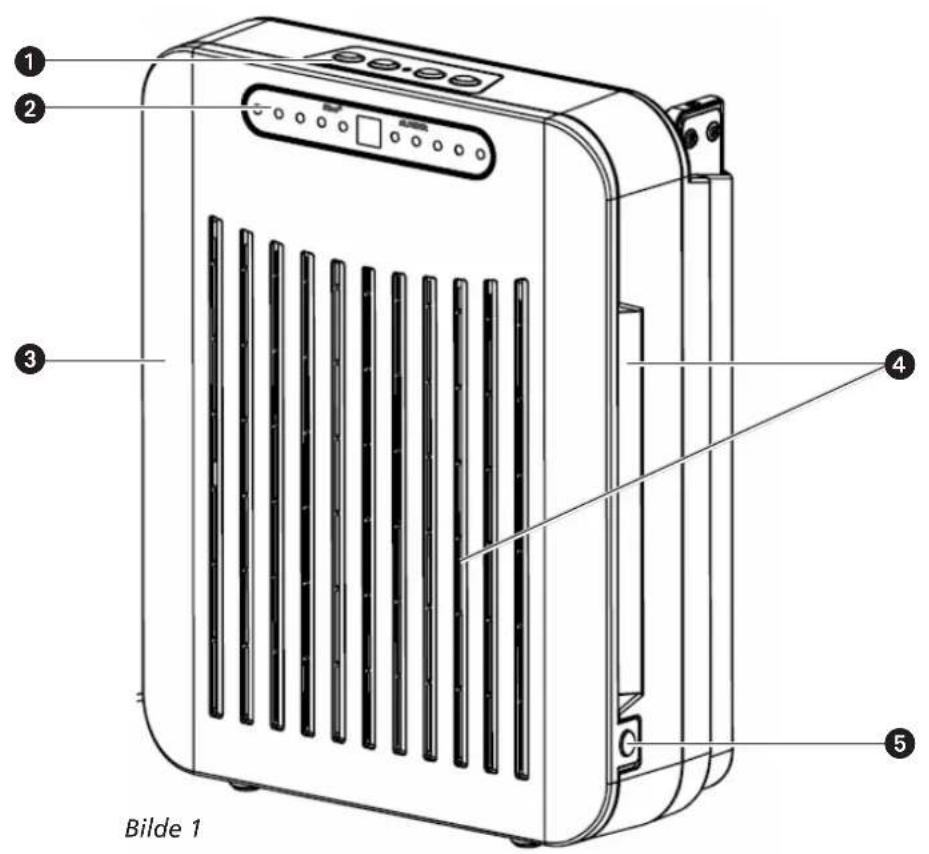

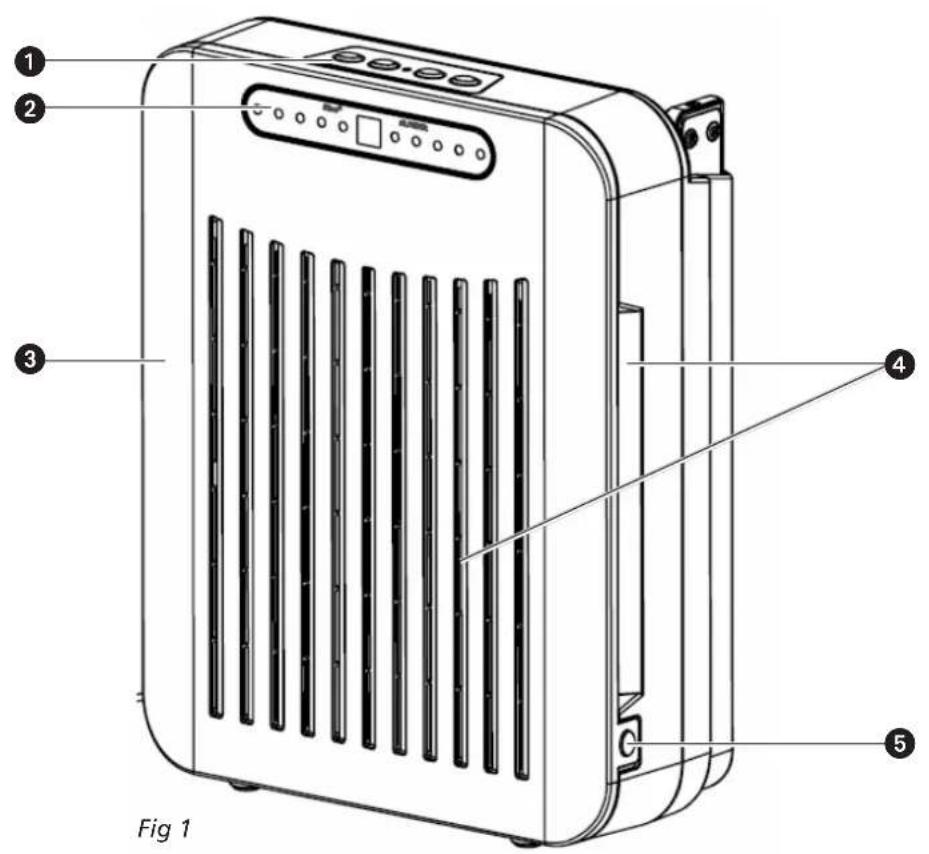

① Panel de control
② Pantalla
③ Panel frontal
④ Entrada de aire contaminado
⑤ Abrazaderas del panel frontal

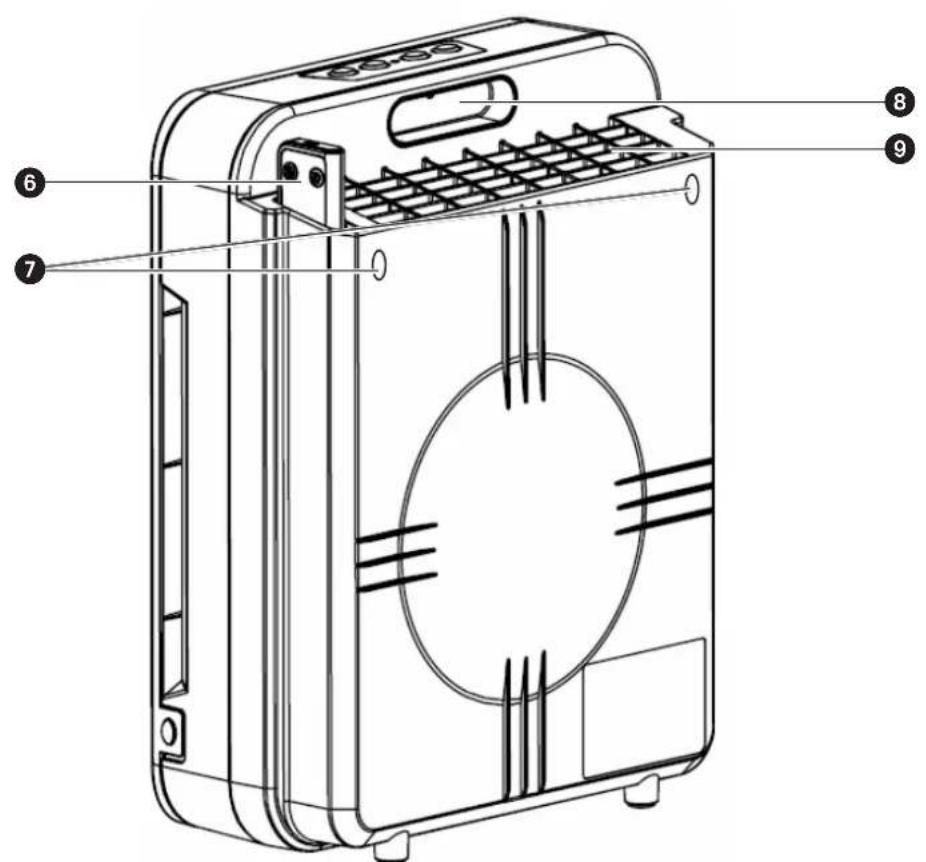

6 Sitio para guardar el mando a distancia
⑦ Puntos para colgar
8 Mango
9 Salida de aire limpio

GENERALIDADES

Para obtener un óptimo resultado, proceda como sigue:

• Coloque el purificador de aire en un sitio alto (por ej. encima de una mesa o armario) para filtrar partículas pequeñas, como el humo. Para filtrar partículas de mayor tamaño, tales como polen, sitúa el purificador en un sitio bajo (en el suelo).
• Procure que el aparato tenga a su alrededor un espacio libre de 30 cm.
• Lea estas instrucciones de uso detenidamente y siga las indicaciones.

INSTRUCCIONES DE SEGURIDAD

Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como purificador de aire en hogares y sólo es apto para el uso en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes). Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 220-240 Volt/ 50 Hz.

• Mantenga las bolsas de plástico y otros envoltorios fuera del alcance de los niños.
• El aparato ha sido creado únicamente para la purificación de estancias. Por consiguiente, no

puede ser usado para otros fines.

• En caso de precisar mantenimiento/reparación, póngase en contacto con su distribuidor.
• No coloque el aparato cerca de fuentes caloríficas, materiales, instalaciones o cortinas, con peligro de incendio, o en sitios donde pueda producirse alguna explosión.
• Antes de limpiar el aparato, apáguelo y desenchúfelo.
• El suelo debe ser sólido y nivelado.
• La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor.
• El aparato está indicado para utilizarlo exclusivamente en el hogar.
• Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 220-240 Volt/ 50 Hz.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

- Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a

menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.

• Este aparato ha sido fabricado según las normas de seguridad CE. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada de aire y/o de salida de aire.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No sumerja nunca en agua el aparato.
• No inserte objetos en las aberturas del aparato.
• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.
• Nunca use un cable prolongador para conectar el aparato.
• Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.
• Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de mantenimiento.
• Desenchufe siempre el aparato cuando éste no se utilice.
• Como medida de precaución y si el cable de alimentación estuviera dañado, hay que sustituirlo en el fabricante, su servicio de atención al cliente o personas con una cualificación similar.

¡ATENCIÓN!

Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.

¡ATENCIÓN!

El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

INSTALACIÓN

1. Suelte el panel frontal apretando las abrazaderas ⑤ a la izquierda y derecha de la base del purificador de aire y retire el panel frontal.
2. Saque el filtro de la unidad y quítele el material de embalaje de plástico.
3. Vuelva a colocar el filtro en la unidad con el filtro blanco mirando hacia delante.
4. Vuelva a colocar el panel frontal colgando primero la parte superior del panel de los dos ganchitos de la parte superior del purificador y después metiendo los dos huecos en la base por los enganches ⑤ de la base del purificador.
5. El aparato está listo para su uso.

• Para que funcione bien, el paquete de filtro tiene que colocarse de la forma correcta y de tal forma que el primer filtro (cara blanca) esté en la parte delantera y el filtro de carbono activo (cara negra) en la parte trasera.
• Para que el filtro funcione correctamente, el flujo de aire tiene que pasar primero por el primer filtro, después por el filtro HEPA y por último por el de carbono activo.

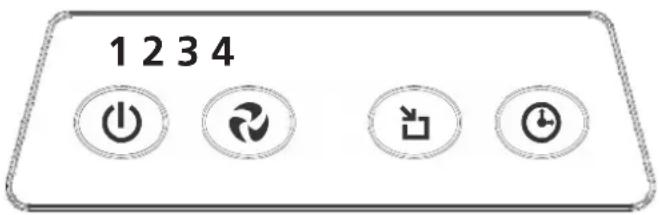

MANDOS

1 2 3 4

Fig 3

DESCRIPCIÓN DE LOS BOTONES DE CONTROL

1. Botón de encendido / apagado
2. Botón para configurar la capacidad del ventilador/Botón de reseteo de la alarma de sustitución del filtro.
3. Botón para configurar el MODO AUTO.
4. Botón para configurar la función temporizador.

DESCRIPCIÓN DEL MANDO A DISTANCIA

1 2 3 4 5 6

Fig 4

1. Botón de encendido / apagado
2. Botón de encendido y apagado con seguro a prueba de niños

1. Botón para configurar el MODO AUTO.
2. Botón para configurar la capacidad del ventilador/Botón de reseteo de la alarma de sustitución del filtro.
3. Botón para configurar el MODO SLEEP (stand-by)
4. Botón para configurar la función temporizador.

SUSTITUCIÓN DE LA PILA DEL MANDO A DISTANCIA

Si el mando a distancia deja de funcionar, sustituya la pila (pila de litio CR2032, 3V) por otra nueva. Extraiga el soporte de la pila, figura 5. Cambie la pila y vuelva a insertar el soporte. Respetar la polaridad.

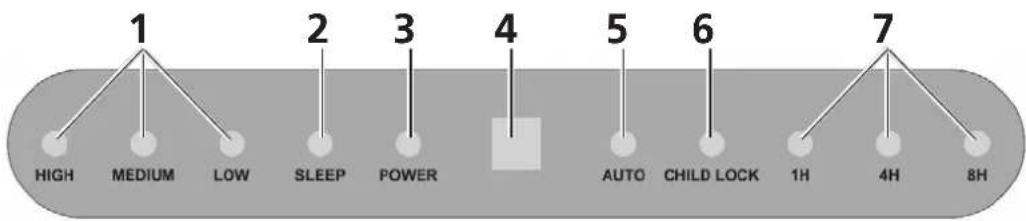

DESCRIPCIÓN DE LA PANTALLA

Fig 7

1. Indica la capacidad configurada del ventilador. Pulsando el botón 2 (figura 3) o el botón 4 del mando a distancia (figura 4) se puede modificar la potencia del ventilador. Pulsando este botón varias veces irá cambiando la potencia del ventilador desde LOW a MEDIUM a HIGH y volverá a LOW.

2. SLEEP MODE; solo se puede configurar con el mando a distancia pulsando el botón 5. El ventilador se pondrá a funcionar a una potencia muy baja con lo que el purificador de aire será muy silencioso.

3. Indica que el purificador de aire está encendido. Se puede encender o apagar el purificador de aire pulsando el botón 1 en la pantalla del mando a distancia.

4. Receptor del mando a distancia

5. La señal luminosa AUTO situada en el display: indica que el purificador de aire está en MODO AUTOMÁTICO. El purificador de aire se puede encender y apagar pulsando el botón 3 en el panel de control o bien en el mando a distancia

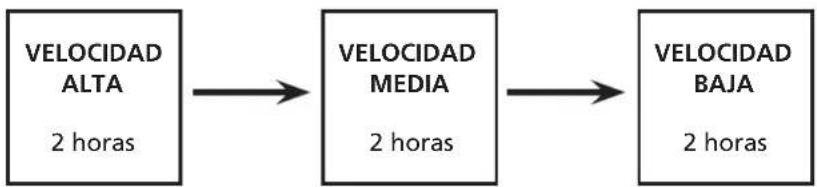

El purificador de aire funcionará en un ciclo de bucle. Empezará con una velocidad ALTA de ventilador durante 2 horas, seguido de 2 horas a la velocidad MEDIA del ventilador y 2 horas a BAJA velocidad. Después de este ciclo, la unidad comenzará de nuevo a ALTA velocidad durante dos horas más y así sucesivamente.

OBSERVACIONES:

Para el funcionamiento en modo automático, es necesario que la unidad previamente se encienda presionando el botón 1 (botón ON /OFF)

1. Indica que el purificador de aire está con el seguro a prueba de niños. Si el purificador está

con el seguro a prueba de niños, no se puede cambiar la configuración. El seguro a prueba de niños solo se puede encender y apagar pulsando el botón 2 del mando a distancia.

1. Indica que la función temporizador está activada. El purificador se apagará automáticamente después del tiempo que se haya configurado. La función temporizador se puede activar pulsando el botón 4 de la pantalla o el botón 6 del mando a distancia. Pulsando varias veces el botón 4 la duración de funcionamiento irá cambiado de 1 hora a 4 y después a 8. Volviendo a pulsar el botón 4 la función temporizador se volverá a desactivar.

Si el aparato se apaga, se borrarán todas las configuraciones.

FILTRO DE AIRE

El purificador de aire A25 cuenta con un paquete de filtro de 3 capas para purificar el aire.

• Primer filtro para eliminar las partículas algo más grandes
• El filtro HEPA (del inglés, Filtro de alta eficacia para partículas en el aire), elimina las partículas nocivas del aire como gérmenes, polvo y polen.
• El filtro de carbono activo elimina los olores del aire.

1. Primer filtro extraíble
2. Filtro HEPA
3. Filtro de carbono activo

Cuando se enciende el purificador de aire, también se encenderá automáticamente el ionizador. Así el purificador funcionará óptimamente.

COMO CAMBIAR EL PAQUETE DE FILTROS

La frecuencia de uso del purificador y las condiciones son los factores determinantes para saber con qué frecuencia hay que cambiar un filtro. El purificador cuenta con una señal de aviso, el piloto 3 empezará a parpadear, lo que indica que hay que cambiar el filtro.

1. Desenchúfelo de la toma de corriente.
2. Retire el panel frontal (consulte el capítulo de instalación)
3. Saque el paquete de filtros.
4. Retire el material de embalaje del nuevo paquete de filtros y colóquelo. Para ver cómo colocarlo correctamente, consulte el capítulo instalación.
5. Coloque el panel frontal.
6. Enchufe el purificador de aire y enciéndalo.
7. Haga un reseteo de la alarma de filtro pulsando el botón 2 durante 3 segundos hasta que el piloto 3 deje de parpadear.
8. El purificador está listo para su uso.
9. Se puede disponer de los filtros contaminados con la basura normal.

Cuando el piloto 3 parpadea hay que cambiar el paquete de filtros. La alarma de filtro se puede resetear pulsando el botón 2 durante unos 3 segundos.

¡ATENCIÓN!

• Si el filtro está sucio, cambiarlo siempre por uno nuevo. No reutilizar nunca un filtro sucio, tampoco si lo ha limpiado.
• Debido al uso muy frecuente y a las condiciones puede ser necesario cambiar los filtros con mayor frecuencia.

LIMPIEZA DEL PRIMER FILTRO

Hay que controlar la suciedad del primer filtro una vez por semana y si hiciera falta, limpiarlo.

1. Desenchúfelo de la toma de corriente.
2. Retire el panel frontal (consulte el capítulo de instalación)
3. Quite el primer filtro. Es fácil separarlo del resto del paquete de filtros.
4. Limpie el primer filtro con una aspiradora, cepillo, o un paño suave y húmedo.
5. Si está muy sucio, se puede enjuagar con agua tibia.
6. Vuelva a colocar el primer filtro en el paquete de filtros y coloque el panel frontal
7. El purificador está listo para su uso.

LIMPIEZA

Apague el purificador antes de limpiarlo. A continuación desenchufe el aparato.

PARTE EXTERIOR

Limpie la parte exterior con un paño suave y seco.

Si está muy sucio, puede usar un producto de limpieza suave.

A continuación, pasar un paño húmedo.

Nunca pulverice agua sobre el aparato.

ALMACENAMIENTO

Cuando el aparato no se use durante un largo período de tiempo, proceda como sigue:

1. Desenchufe el aparato.
2. Desenchufe el aparato.
3. Limpie el aparato.
4. Saque el paquete de filtros
5. Saque las pilas del mando a distancia
6. Guarde el aparato en un espacio sin polvo, preferiblemente tapado.

AVERÍAS

Antes de solicitar asistencia técnica, verifique los siguientes puntos:

Problema Causa Solución
El piloto 3 de la pantalla parpadea	Filtro sucio	Cambie el paquete de filtros y haga un reseteo de la alarma de filtro pulsando el botón 2 del panel de control durante 3 segundos.
El aparato no funciona.	Il pannello frontale non è stato posizionato in modo corretto	Rimuovere il pannello frontale e posizionarlo nuovamente. Far attenzione soprattutto a posizionare correttamente la parte superiore del pannello
	El aparato no está enchufado. Enchufe el aparato.
	El aparato no está correctamente enchufado.	Enchufe el aparato correctamente.
	El fusible del aparato se ha fundido.	Deje que un distribuidor Qlima le cambie el fusible
El mando a distancia no funciona	Las pilas del mando a distancia están gastadas.	Cambie las pilas.
El aparato no elimina los malos olores y/o el polvo.	El paquete de filtros no está bien colocado	Coloque el paquete de filtros de la forma correcta
	El paquete de filtros está sucio Sustituya el paquete de filtros
El modo AUTO no funciona	El sensor está sucio	Ponga el purificador de aire a funcionar a la máxima potencia.
No / insuficiente circulación de aire.	El paso del aire está bloqueado.	Retire el obstáculo.
		Cambie los filtros.

CONDICIONES DE GARANTÍA

El aparato tiene una garantía de dos años a partir de la fecha de adquisición. Durante este período todos los defectos de material y de fabricación serán subsanados gratuitamente. A estos efectos, rigen las siguientes condiciones:

• Se excluye toda reclamación de indemnización, incluso por daños indirectos.
• La reparación o el reemplazo de componentes no supone una ampliación del período de garantía.
• La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el purificador de aire.
• Componentes sujetos a desgaste normal quedan excluidos de la garantía.
• La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
• La garantía no cubre los daños causados por una utilización contraria a la descrita en este manual de instrucciones o por un uso negligente.
• Los gastos de envío y el riesgo que conlleva el envío del purificador de aire o partes del mismo, correrán siempre por cuenta del comprador.

A fin de evitar costes innecesarios, le recomendamos que lea con atención las instrucciones de uso. Si no ofrecen ninguna solución, lleve el purificador de aire al distribuidor para su reparación.

ESPECIFICATIONES TÉCNICAS

Tipo A 25
Tensión de red V / Hz / F 220-240 /	50 / 1
Potencia consumida (mín./máx.) W	35
Amperaje (máx.) A 0,15
Nivel de ruido (mín./máx.) dB 28 -	40
Caudal de aire (mín./máx.)	m^3/hora	105
Peso neto	kg	3.5
Dimensiones (anxalxp)	mm	394 x 310 x 139
Apto para habitaciones de hasta	m^3	35
