Producttype	Luchtreiniger
Merk	Qlima
Model	A45
Afmetingen (B x H x D)	390 x 679 x 146 mm
Nettogewicht	7,2 kg
Voedingsspanning	220-240 V / 50 Hz
Opgenomen vermogen (min./max.)	50 W
Stroomsterkte (max.)	0,22 A
Geluidsniveau (min./max.)	28 - 58 dB
Luchtdebiet (max.)	176 m³/h
Aanbevolen oppervlak	Tot 60 m³
Filtratie	Voorfilter, HEPA-filter, actieve koolfilter
Ionisator	Geïntegreerd, 3 000 000 ionen/cm³
Ventilatie	Slaap, Laag, Medium, Turbo
Automatische modus	Ja
Nachtmodus	Ja (Slaap)
Timer	1, 2, 4 of 8 uur
Kinderbeveiliging	Ja
Afstandsbediening	Ja, met CR2032 batterijen
Filtervervangingsindicator	Ja (knipperend)
Onderhoud van het voorfilter	Wekelijkse reiniging met stofzuiger of water
Garantie	2 jaar

Veelgestelde vragen - A45 QLIMA

Wanneer moet het filterpakket worden vervangen?

De indicatorlampje 4 knippert blauw wanneer het filter moet worden vervangen. Haal de stekker uit het stopcontact, verwijder het achterpaneel, vervang de filtereenheid (4x) met inachtneming van de oriëntatie (wit voorfilter naar buiten), reset vervolgens het alarm door toets 1 op het paneel of toets 4 op de afstandsbediening gedurende 3 seconden ingedrukt te houden.

Hoe het voorfilter reinigen?

Controleer het voorfilter elke week. Haal de stekker uit het stopcontact, verwijder het achterpaneel, haal de voorfilters (4x) eruit en reinig ze met de stofzuiger, een borstel of een vochtige doek. Bij sterke vervuiling spoelen met lauw water. Plaats de voorfilters terug en monteer het paneel terug.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen: vervang ze door twee CR2032 lithium 3V batterijen en let op de polariteit. Zorg ervoor dat niets de ontvanger op het apparaat blokkeert.

De luchtreiniger is luidruchtig, is dat normaal?

Het geluidsniveau varieert van 28 dB in slaapmodus tot 58 dB in turbomodus. Als het geluid abnormaal is, controleer dan of de luchtstroom niet wordt geblokkeerd en of de filters schoon zijn. Een vuil filter kan het geluid verhogen.

Hoe activeer ik de automatische modus?

Druk op toets 3 van de afstandsbediening. Het pictogram AUTOMATISCHE MODUS verschijnt. Het apparaat past de ventilatorsnelheid aan op basis van de luchtkwaliteit gemeten door de stofdetector (blauw: goed, paars: gemiddeld, rood: slecht).

Hoe activeer ik de kinderbeveiliging?

Druk op toets 2 van de afstandsbediening. De indicator wordt groen. Om uit te schakelen, houd toets 2 gedurende 3 seconden ingedrukt. In de vergrendelingsmodus zijn de instellingen geblokkeerd.

Hoe gebruik ik de timer?

Druk meerdere keren op toets 6 van de afstandsbediening om de duur in te stellen: 1, 2, 4 of 8 uur. Het timerpictogram verschijnt. Het apparaat schakelt automatisch uit na de ingestelde tijd. Druk nogmaals om uit te schakelen.

Kan de ionisator worden uitgeschakeld?

Nee, de ionisator wordt automatisch geactiveerd wanneer de luchtreiniger is ingeschakeld en kan niet worden uitgeschakeld. Het draagt bij aan een optimale zuivering.

Op welke hoogte moet het apparaat worden geplaatst?

Om kleine deeltjes zoals rook te filteren, installeer het op hoogte (op een tafel of kast). Voor grote deeltjes zoals stuifmeel, plaats het op de grond. Laat altijd een vrije ruimte van minimaal 30 cm rond het apparaat.

Wat zijn de essentiële veiligheidsmaatregelen?

Bedek nooit de inlaat- of uitlaatroosters. Haal de stekker uit het stopcontact voor reiniging. Gebruik geen verlengsnoer. Plaats het apparaat niet in de buurt van een warmtebron of in een explosieve omgeving. Houd toezicht op kinderen.

GEBRUIKSAANWIJZING A45 QLIMA

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw luchtreiniger. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw luchtreiniger.

Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricage- fouten.

Wij wensen u veel comfort met uw luchtreiniger.

Met vriendelijke groet,

PVG Holding B.V

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

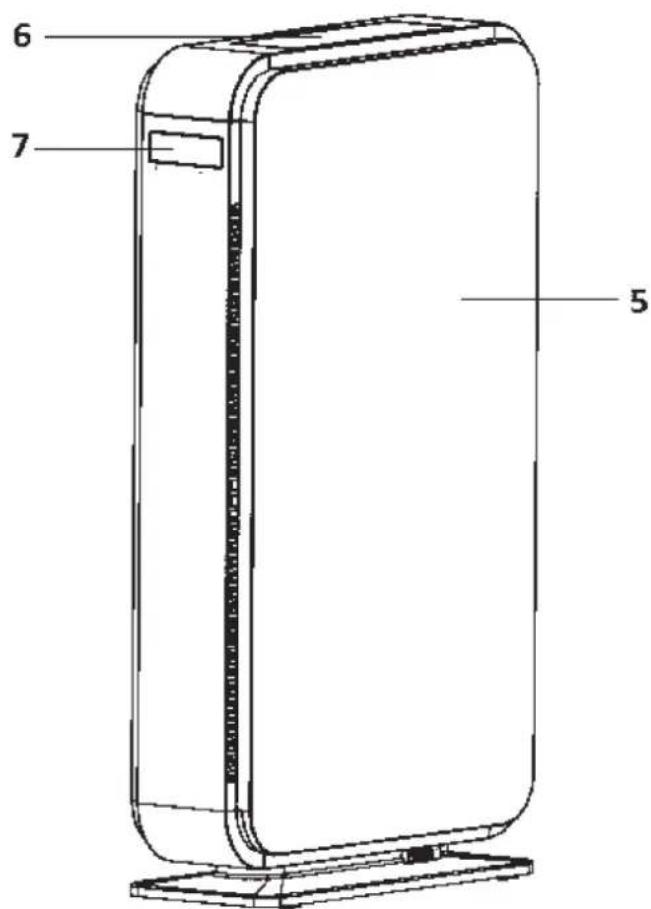

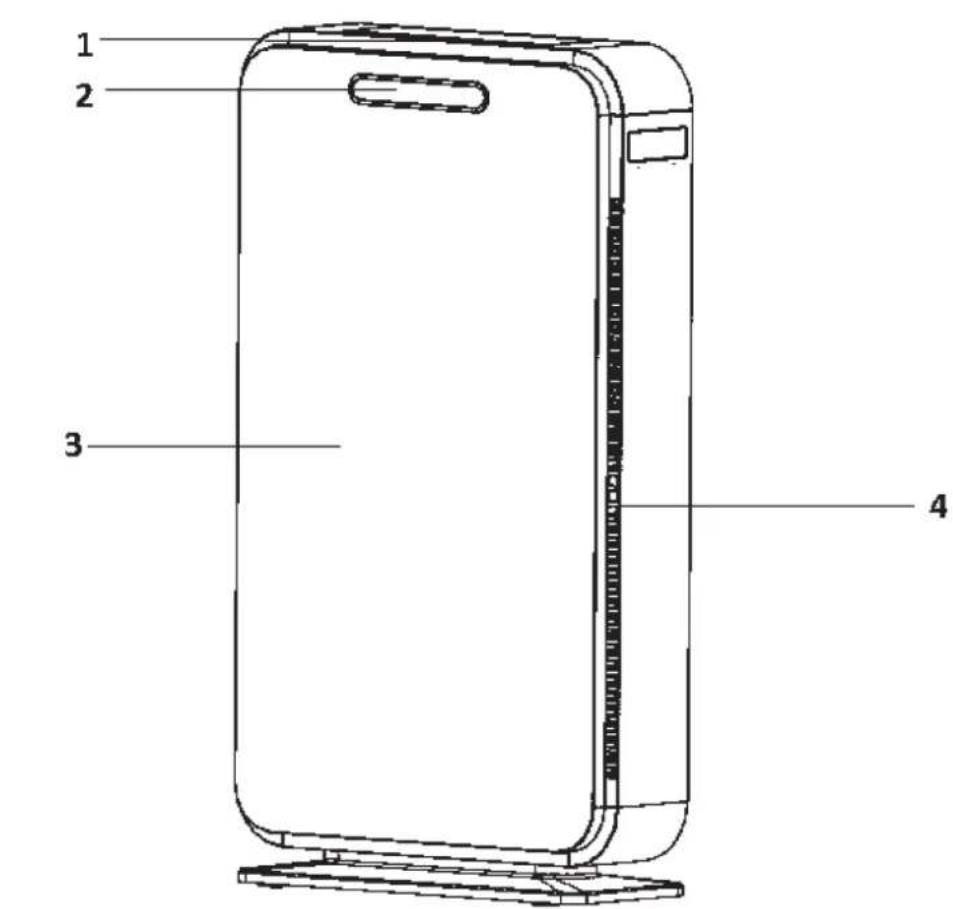

Afbeelding 1

Afbeelding 2

BELANGRIJKE ONDERDELEN

① Bedieningspaneel
② Display
③ Voorpaneel
④ Vervuilde lucht inlaat
⑤ Achterpaneel
⑥ Lamel schone lucht- uitlaat
7 Handvat

Ga als volgt te werk om een optimaal resultaat te verkrijgen.

• Zet de luchtreiniger op een hoge plaats (bijv. ta-fel of kast) om met name kleine stofdeeltjes te filteren, zoals rook. Om grote stofdeeltjes te fil-teren, zoals pollen, dient u de luchtreiniger laag (op de grond) te zetten.
• Houd altijd 30 cm vrije ruimte rondom het apparaat.
• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als luchtreiniger in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.

• Houd plastic en overig verpakkingsmateriaal van het apparaat buiten het bereik van kinderen.
• Het apparaat is ontwikkeld om de lucht te zuiveren en niet voor enige andere toepassing.
• Neem in geval van reparatie of onderhoud altijd contact op met uw leverancier.
• Plaats het apparaat niet in de buurt van warm-

tebronnen, brandgevaarlijke installaties of materialen (bijvoorbeeld gordijnen) en explosieve omgevingen.

• Schakel het apparaat altijd uit en haal de stekker uit het stopcontact alvorens het te reinigen.
• Zet het apparaat op een stevige ondergrond die waterpas is.
• De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op droge plaatsen, binnenshuis.
• Controleer de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.

Controleer alvorens het apparaat aan te sluiten of:

• De aansluitspanning overeenkomt met de waarde op het typeplaatje.
• Het stopcontact en de voeding geschikt zijn voor het apparaat.
• De stekker aan de kabel in het stopcontact past.
• Het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie door een erkende expert controleren als u niet zeker weet of alles in orde is.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

- Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.

- Het luchtinlaat- en/of uitblaasrooster nooit afdekken.

- Breng het apparaat nooit in contact met chemi- caliën.

- Het apparaat nooit in water onderdompelen.

- Steek geen voorwerpen in de openingen van het apparaat.

- Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.

- Sluit het apparaat NOOIT aan met behulp van een verlengsnoer.

- Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.

- Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies

- Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.

- Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.

- Zorg ervoor dat kinderen niet met het apparaat spelen.

- Reiniging en onderhoud dient niet te worden

uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.
• Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.

LET OP!

Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.

LET OP!

Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

INSTALLATIE

1. Verwijder het achterpaneel. Plaats beide handen op de ronding aan de onderzijde van het achterpaneel. Trek vervolgens het achterpaneel los en verwijder deze. Zie afbeelding 3.
2. Neem het filterpakket (4x) uit de unit en verwijder het plastic verpakkingsmateriaal.
3. Plaats het filterpakket (4x) terug in de unit met het witte voorfilter naar de zijkanten gericht.
4. Plaats het achterpaneel terug door eerst de bovenzijde van het achterpaneel aan de twee haakjes aan de bovenzijde van de luchtreiniger te hangen en vervolgens de onderzijde van het paneel aan te drukken.
5. Het apparaat is nu gebruiksklaar.

• Voor een goede werking dient het filterpakket (4x) op de juiste wijze geplaatst te worden en wel zodanig dat het voorfilter (witte zijde) naar de zijkant geplaatst is en het actief koolfilter (zwarte zijde) aan de binnenzijde geplaatst is.
• Voor een goede werking van het filter moet de luchtstroom eerst door het voorfilter, vervolgens door het HEPA filter en dan door het actiefkool.

BEDIENING

123

Afbeelding 4

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Toets voor instellen ventilator capaciteit / Reset toets filter vervang alarm.
2. Aan / uit toets (Na het inschakelen zal de lamel voor de schone luchtuitlaat automatisch openen).
3. Auto modus. De snelheid van de luchtstroom in de automatische modus wordt bepaald door de luchtkwaliteit, zodat waargenomen door de sensor.

BESCHRIJVING VAN DE AFSTANDSBEDIENING

Afbeelding 5

1. Aan / uit toets (Na het inschakelen zal de lamel voor de schone luchtuitlaat automatisch openen).
2. Toets in en uitschakelen kinderslot
3. Toets instellen AUTO MODE.
4. Toets voor instellen ventilator capaciteit
5. Toets voor instellen SLEEP MODE
6. Toets voor instellen timer functie.

Indien de batterijen van de afstandsbediening vervangen dienen te worden, verwijder dan het afdekplaatje aan de achterzijde van de afstandsbediening zoals getoond in afbeelding 6. Vervang de oude batterijen door nieuwe. Let daarbij op de + en - polen. Gebruik enkel CR 2032 lithium 3V batterijen.

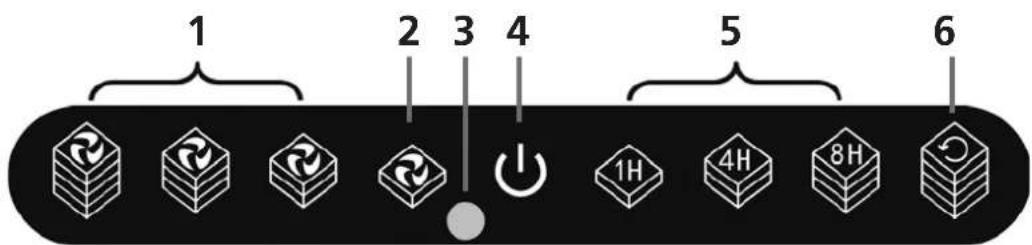

BESCHRIJVING VAN HET DISPLAY

Afbeelding 8

NL

1. Geeft de ingestelde ventilator capaciteit weer. Door het indrukken van toets 1 (afbeelding 4) of toets 4 van de afstandsbediening (afbeelding 5) kan de ventilator capaciteit aangepast worden. Door deze toets meermalen in te drukken zal de capaciteit van de ventilator van SLEEP naar LOW naar MEDIUM naar TURBO en vervolgens terug naar SLEEP gaan.

1. SLEEP MODE; in te stellen met de afstandsbediening door het indrukken van toets 5 of toets 1 van het bedieningspaneel totdat icoon 2 oplicht. De ventilator zal op een zeer lage capaciteit gaan draaien waardoor de luchtreiniger fluisterstil is.
2. Ontvanger afstandsbediening.
3. Indicator lamp 4 heeft meerdere functies. Afhankelijk van de kleur van het icoon.

a. Lichtblauw: Spanning aanwezig, luchtreiniger staat in de stand-by mode.

b. Blauw: Luchtreiniger is in bedrijf, de luchtreiniger is uit te schakelen met behulp van de afstandbediening door het indrukken van toets 1 of met behulp van het bedieningspaneel door het indrukken van toets 2

c. Groen: Het kinderslot wordt geactiveerd door het indrukken van toets 2 op de afstandsbediening. De instellingen kunnen niet gewijzigd worden. Het kinderslot kan alleen worden uitgeschakeld door het indrukken van toets 2 van de afstandbediening gedurende 3 seconden.

d. Blauw knipperend: Het filter moet vervangen worden. Zie hoofdstuk "vervangen van de filterpakketten".

1. Geeft aan dat de timer functie is ingeschakeld. De luchtreiniger zal na de ingestelde tijd automatisch worden uitgeschakeld. De timer functie is in te stellen door het indrukken van toets 6 van de afstandsbediening. Door meermalen toets 6 in te drukken zal de ingestelde tijd van 1 uur naar 4 uur en vervolgens naar 8 uur gaan. Door nogmaals toets 6 in te drukken zal de timer functie weer worden uitgeschakeld.
2. Geeft aan dat de luchtreiniger in de AUTO MODE staat. In te schakelen door het indrukken van toets 3 op de afstandsbediening of het bedieningspaneel. De luchtreiniger zal nu zelf de ventilator capaciteit aanpassen afhankelijk van de vervuilingsgraad van de te reinigen lucht. Onderstaande tabel geeft aan welke kleur oplicht bij de gemeten luchtkwaliteit en op welke snelheid de ventilator zal draaien.

Indien het apparaat wordt uitgeschakeld zullen alle instellingen verloren gaan.

	Goede luchtkwali-teit	Gemiddelde lucht-kwaliteit	Slechte luchtkwa-liteit
Kleur indicator-lampje	Blauw Paars Rood
Ventilatorsnelheid Sleep Low Medium

Tabel 1

LUCHTFILTER

De A45 luchtreiniger is uitgerust met een 3 laags filterpakket (4x) om de lucht te zuiveren.

• Voorfilter voor het verwijderen van de wat grotere stofdeeltjes
• Het HEPA filter (high efficiency Particulate Airfilter), verwijdert ongezonde deeltjes uit de lucht zoals bacteriën, stof en pollen.
• Het actief kool filter verwijdert geuren uit de lucht.

1. Verwijderbaar voorfilter
2. HEPA filter
3. Actief kool filter

Als de luchtreiniger is ingeschakeld zal ook de ionisator automatisch worden ingeschakeld. De luchtreiniger zal hierdoor altijd optimaal functioneren.

VERVANGEN VAN HET FILTERPAKKET

De gebruiksfrequentie van de luchtreiniger en de omstandigheden bepalen hoe vaak een filter vervangen moet worden. De luchtreiniger is uitgerust met een waarschuwingssignaal. Lampje 4 zal gaan knipperen, welke aangeeft dat het filter moet worden vervangen.

1. Haal de stekker uit het stopcontact.
2. Verwijder het achterpaneel (zie hoofdstuk installatie).
3. Verwijder het filterpakket (4x).
4. Verwijder het verpakkingsmateriaal van het nieuwe filterpakket (4x) en plaats het nieuwe filterpakket. Voor de correcte wijze van plaatsing zie hoofdstuk installatie.
5. Plaats het paneel.
6. Stop de stekker in het stopcontact en zet de luchtreiniger aan.
7. Reset het filter alarm door het indrukken van toets 1 en deze 3 seconden ingedrukt te houden totdat lampje 4 stopt met knipperen
8. De luchtreiniger is nu weer gereed voor gebruik.
9. Verontreinigde filters kunnen zonder problemen afgevoerd worden met het huisvuil.

Als lampje 4 knippert moet het filterpakket vervangen worden. Het filter alarm is te resetten door gedurende 3 seconden op toets 1 op het bedieningspaneel te drukken of toets 4 op de afstandsbediening.

LET OP!

• Indien het filter vervangen moet worden altijd een nieuw filter gebruiken. Nooit een verontreinigd filter hergebruiken, ook niet na schoonmaak.
• Afhankelijk van de omstandigheden kan het wenselijk zijn de filters vaker te vervangen dan door het toestel aangegeven.

REINIGEN VAN HET VOORFILTER

Het voorfilter moet iedere week gecontroleerd worden op vervuiling en indien nodig gereinigd worden.

1. Haal de stekker uit het stopcontact.
2. Verwijder het achterpaneel (zie hoofdstuk installatie).
3. Verwijder de voorfilters (4x) deze zijn eenvoudig los te nemen van het filterpakket.
4. Reinig de voorfilters met een stofzuiger, borstel of zachte vochtige doek.
5. Bij zeer sterke vervuiling mogen de filters met lauw water uitgespoeld worden.
6. Plaats de voorfilters terug op het filterpakket en monteer het achterpaneel.
7. De luchtreiniger is nu weer gereed voor gebruik.

IONISATOR

Deze luchtreiniger is voorzien van een ionisator. Deze start automatisch wanneer de luchtreiniger ingeschakeld is. De ionisator kan niet uitgeschakeld worden.

REINIGEN

Voordat u begint met reinigen dient u het apparaat uit te schakelen. Trek daarna de stekker uit het stopcontact.

DE BUITENKANT

Reinig de buitenkant met een zachte, droge doek.

Indien het apparaat erg vuil is kunt u een mild schoonmaakmiddel gebruiken. Vervolgens afvegen met een licht vochtige doek.

Het apparaat nooit nat spuiten.

OPSLAG

Wanneer u het apparaat lange tijd niet gebruikt, kunt u het beste als volgt te werk te gaan:

1. Schakel het apparaat uit.
2. Haal de stekker uit het stopcontact.
3. Reinig het apparaat.
4. Verwijder het filterpakket.
5. Verwijder de batterijen uit de afstandsbediening.
6. Berg het apparaat op in een stofvrije ruimte, bij voorkeur afgedekt.

STORINGSTABEL

Voordat u om technische ondersteuning vraagt, dient u de volgende zaken te controleren:

Probleem Oorzaak Oplossing
Lampje 4 van het display knippert	Vervuilde filters	Vervang het filterpakket (4x) en reset het filter alarm door gedurende 3 seconden op toets 1 van het bedieningspaneel of toets 4 van de afstandsbediening te drukken.
Het apparaat werkt niet.	Het achterpaneel is niet op de correcte wijze geplaatst	Verwijder het achterpaneel en plaats het paneel opnieuw. Let erop dat met name de bovenzijde van het paneel op de juiste wijze is geplaatst
	De stekker zit niet in het stopcontact.	Steek de stekker in het stopcontact.
	De stekker zit niet goed in het stopcontact.	Steek de stekker op de juiste wijze in het stopcontact
	De zekering van het apparaat is defect.	Laat de zekering vervangen door een erkend Qlima dealer
De afstandsbediening werkt niet	De batterijen van de afstandsbediening zijn leeg.	Vervang de batterijen.
Het apparaat verwijdert geen luchtjes en/of stof.	Het filterpakket is niet juist geplaatst	Plaats het filterpakket op de juiste wijze
	Het filterpakket is vervuild Vervang het filterpakket
De stand Auto mode werkt niet	Sensor is vervuild	Gebruik wattenstaafjes om de sensor te reinigen.
Geen / onvoldoende luchtcirculatie.	De luchtdoorstroming is geblokkeerd.	Verwijder de blokkade.
		Vervang de filters (4x).

GARANTIEVOORWAARDEN

U krijgt op uw luchtreiniger twee jaar garantie vanaf de aankoopdatum. Binnen deze periode worden materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

• Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, worden niet gehonoreerd.
• Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
• De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
• Onderdelen die aan normale slijtage onderhevig zijn vallen buiten de garantie.
• De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
• De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing zijn vermeld of door verwaarlozing.
• De verzendkosten en het risico van het opsturen van de luchtreiniger of onderdelen daarvan, komen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, breng de luchtreiniger dan ter reparatie naar uw dealer.

TECHNISCHE SPECIFICATIES

Type A 45
Netspanning V / Hz / F 220-240 / 50 / 1
Opgenomen vermogen (max.) W 50
Stroomsterkte (max.) A		0,22
Geluidsniveau (min./max.) dB 28 - 58
Luchtdebiet m	^3 /uur 176
Netto gewicht kg 7.2
Afmetingen (bxhxd)	mm	390 x 146 x 679
Geschikt voor ruimtes tot	m^3	60
Gegenereerde negatieve ionen	ions/ cm^3	3.000.000

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving-weggooien daar deze schadelijk zijn voor het milieu.
