Tipo de produto	Purificador de ar
Marca	Qlima
Modelo	A45
Dimensões (L x A x P)	390 x 679 x 146 mm
Peso líquido	7,2 kg
Tensão de alimentação	220-240 V / 50 Hz
Potência absorvida (mín./máx.)	50 W
Intensidade da corrente (máx.)	0,22 A
Nível sonoro (mín./máx.)	28 - 58 dB
Fluxo de ar (máx.)	176 m³/h
Área recomendada	Até 60 m³
Filtragem	Pré-filtro, filtro HEPA, filtro de carvão ativado
Ionizador	Integrado, 3 000 000 íons/cm³
Ventilação	Sleep, Baixo, Médio, Turbo
Modo automático	Sim
Modo noturno	Sim (Sleep)
Temporizador	1, 2, 4 ou 8 horas
Bloqueio infantil	Sim
Controle remoto	Sim, com pilhas CR2032
Indicador de substituição do filtro	Sim (piscante)
Manutenção do pré-filtro	Limpeza semanal com aspirador ou água
Garantia	2 anos

Perguntas frequentes - A45 QLIMA

Quando é necessário substituir o conjunto de filtragem?

O indicador luminoso 4 pisca em azul quando o filtro precisa ser substituído. Desligue o aparelho, remova o painel traseiro, substitua o conjunto de filtragem (4x) respeitando a orientação (pré-filtro branco para fora) e reinicie o alarme mantendo pressionada a tecla 1 do painel ou a tecla 4 do controle remoto por 3 segundos.

Como limpar o pré-filtro?

Verifique o pré-filtro semanalmente. Desligue o aparelho, remova o painel traseiro, retire os pré-filtros (4x) e limpe-os com aspirador, escova ou pano úmido. Em caso de sujeira intensa, enxágue com água morna. Recoloque os pré-filtros e monte novamente o painel.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas: substitua-as por duas pilhas CR2032 lítio 3V respeitando as polaridades. Certifique-se de que nada obstrua o receptor no aparelho.

O purificador de ar é barulhento, é normal?

O nível sonoro varia de 28 dB no modo sleep a 58 dB no modo turbo. Se o ruído for anormal, verifique se o fluxo de ar não está bloqueado e se os filtros estão limpos. Um filtro sujo pode aumentar o ruído.

Como ativar o modo automático?

Pressione a tecla 3 do controle remoto. O ícone MODO AUTO é exibido. O aparelho ajusta a velocidade do ventilador de acordo com a qualidade do ar medida pelo detector de poeira (azul: boa, violeta: média, vermelho: ruim).

Como ativar o bloqueio infantil?

Pressione a tecla 2 do controle remoto. O indicador fica verde. Para desativar, mantenha a tecla 2 pressionada por 3 segundos. No modo bloqueio, as configurações são bloqueadas.

Como usar o temporizador?

Pressione várias vezes a tecla 6 do controle remoto para ajustar a duração: 1, 2, 4 ou 8 horas. O ícone do temporizador é exibido. O aparelho desliga automaticamente no final do período. Pressione mais uma vez para desativar.

O ionizador pode ser desativado?

Não, o ionizador ativa automaticamente quando o purificador de ar está ligado e não pode ser desligado. Ele contribui para uma purificação ideal.

A que altura instalar o aparelho?

Para filtrar partículas pequenas como fumaça, instale-o em altura (sobre uma mesa ou armário). Para partículas grandes como pólen, coloque-o no chão. Deixe sempre um espaço livre de pelo menos 30 cm ao redor do aparelho.

Quais são as precauções de segurança essenciais?

Nunca cubra as grades de entrada ou saída de ar. Desligue o aparelho antes de qualquer limpeza. Não use extensão. Não coloque o aparelho perto de uma fonte de calor ou em ambiente explosivo. Supervisione as crianças.

MANUAL DE UTILIZADOR A45 QLIMA

DESCRIZIONE DEI PULSANTI PER IL FUNZIONAMENTO

Prezada Senhora/Prezado Senhor,

Parabéns pela compra do seu purificador de ar. O produto que adquiriu é de alta qualidade e terá com este muitos anos de prazer, desde que utilize o aparelho de forma responsável.

Por isso, leia primeiro estas instruções de utilização, para uma vida útil mais prolongada do seu purificador de ar.

Este produto está garantido pelo fabricante durante dois anos para possíveis defeitos de material e fabrico.

Desejamo-lhe muito conforto com o seu purificador.

Com os melhores cumprimentos,

PVG Holding B.V.

1 LEIA PRIMEIRAMENTE AS INSTRUÇÕES DE UTILIZAÇÃO

2 EM CASO DE DÚVIDA, CONSULTE O SEU DISTRIBUIDOR

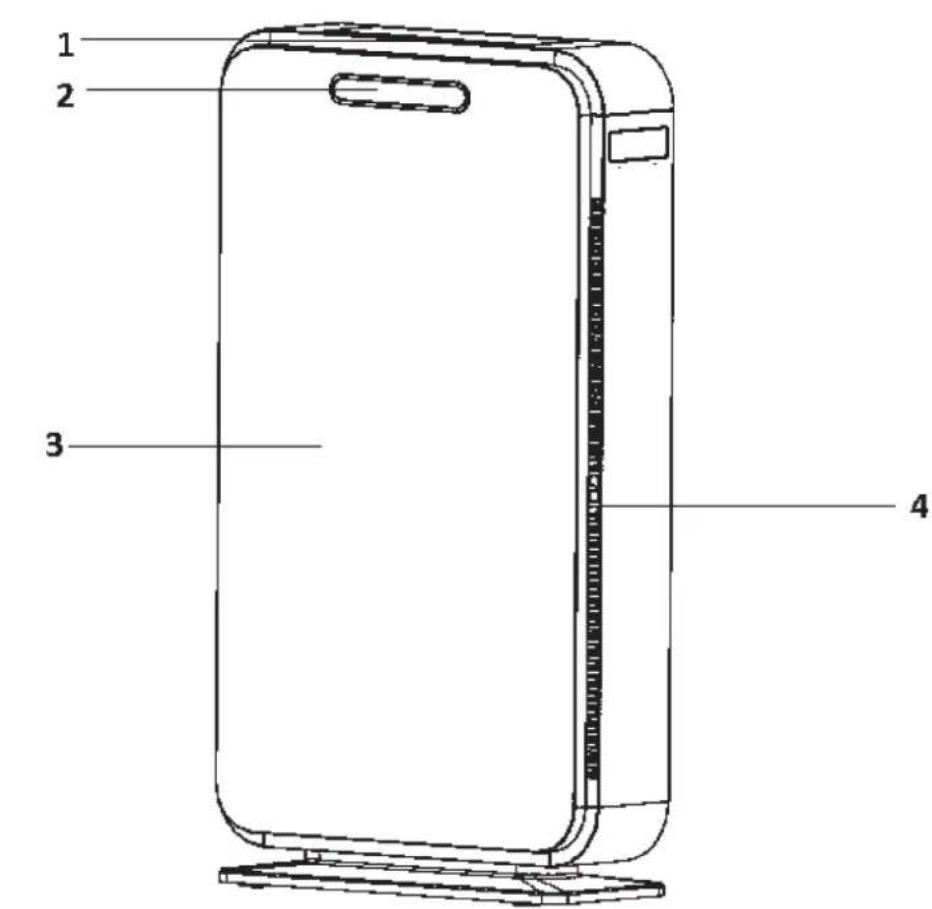

Figura 1

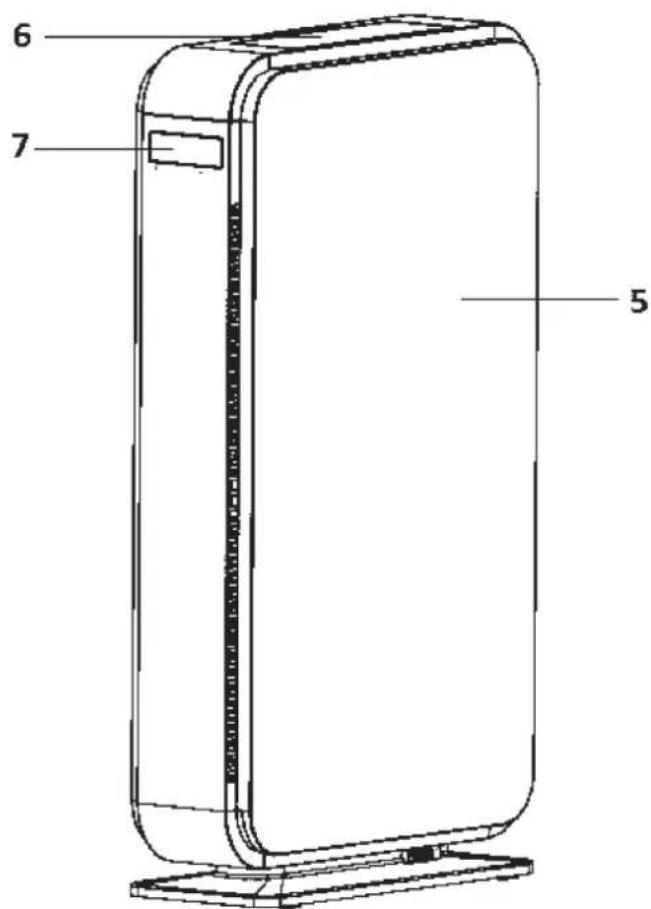

Figura 2

① Painel de operação
② Ecrã
③ Painel frontal
4 Admissão de ar
⑤ Painel traseiro
6 Lamela de exaustão de ar limpo
7 Asa

O QUE DEVE SABER ANTES

ASPECTOS GERAIS

Para obter o melhor resultado, proceda da seguinte maneira:

• Coloque o purificador de ar num lugar alto (por exemplo sobre uma mesa ou armário) para filtrar especialmente partículas pequenas, como fumo. Para filtrar partículas grandes, como pólen, deve colocar o purificador de ar num lugar baixo (no chão).
• Mantenha sempre um espaço livre de 30 cm ao redor do aparelho.
• Leia estas instruções de utilização com atenção e siga as instruções.

INSTRUÇÕES DE SEGURANÇA

A instalação deve ser inteiramente de acordo com as instruções, disposições e normas locais em vigor. Esse produto somente é apropriado para utilização doméstica convencional dentro de casa, como purificador de ar. O aparelho serve exclusivamente para utilização em lugares, dentro de casa. Verifique a tensão de rede. Este aparelho somente é apropriado para uma tomada com ligação à terra, tensão de alimentação de 220-240 V / \~50 Hz.

• Mantenha plástico e outros materiais de embalagem do aparelho fora do alcance de crianças.
• O aparelho foi desenvolvido para purificar o ar e não para outras aplicações.
• Em caso de reparação ou manutenção, ponha-se sempre em contacto com o seu fornecedor.
• Não coloque o aparelho nas proximidades de fontes de calor, instalações ou materiais inflamáveis (por exemplo cortinas) e ambientes ex-

plosivos.

• Antes de limpar o aparelho, desligue sempre este e retire a ficha da tomada.
• Coloque o aparelho sobre uma base estável e horizontal.
• A instalação deve ser inteiramente de acordo com as instruções, disposições e normas locais em vigor.
• O aparelho serve exclusivamente para utilização em lugares secos, dentro de casa.
• Verifique a tensão de rede.
• Este aparelho somente é apropriado para uma tomada com ligação à terra, tensão de alimentação de 220-240 V / 50 Hz.

Antes de conectar o aparelho, verifique:

• Se a tensão de alimentação corresponde à indicada na placa do fabricante;
• Se a tomada e a alimentação eléctrica são apropriadas para o aparelho;
• Se a ficha do fio eléctrico se ajusta correctamente na tomada;
• Se o aparelho se encontra sobre uma base estável e plana.

Encarregue o controlo da instalação eléctrica a um especialista reconhecido caso não esteja convencido de que tudo está em ordem.

• Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que haja supervisão e sejam dadas instruções para a utilização do aparelho por alguém que seja responsável pela segurança daquelas.
• Este aparelho foi fabricado segundo as normas

de segurança da CE. Apesar disso, deve ter cuidado, da mesma forma que com qualquer outro aparelho eléctrico.

- A grelha de admissão e/ou saída do ar jamais deve ser coberta.

- Jamais exponha o aparelho a produtos químicos.

- O aparelho não deve submersão em água.

- Não introduza objectos nas aberturas do aparelho.

- Antes de limpar o aparelho ou limpar ou substituir algum componente, retire sempre a ficha da tomada.

- Não conecte JAMAIS o aparelho com a ajuda de um cabo de prolongamento.

- Deve haver supervisão sobre crianças para certificar-se de que estas não utilizem o aparelho como brinquedo.

- Cuide sempre de que eventuais reparações sejam efectuadas por um técnico reconhecido ou pelo seu fornecedor. Sita as instruções de manutenção.

- Quando o aparelho não esteja a ser utilizado, retire sempre a ficha do aparelho da tomada.

- Um fio eléctrico danificado deve ser substituído sempre pelo fornecedor ou por uma pessoa ou serviço técnico competente.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, caso tenham sido supervisionadas ou lhes tenham sido dadas instruções relatives à utilização segura do aparelho e se tiverem sido alertadas para os perigos envolvidos.

- As crianças não podem brincar com o aparelho.

- A limpeza e a manutenção do utilizador não podem ser efectuadas por crianças sem supervisão.

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, caso tenham sido supervisionadas ou lhes tenham sido dadas instruções relatives à utilização segura do aparelho e se tiverem sido alertadas para os perigos envolvidos.
• As crianças não podem brincar com o aparelho.
• A limpeza e a manutenção do utilizador não podem ser efectuadas por crianças sem supervisão.
• Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, pelo serviço ao cliente ou por pessoas devidamente qualificadas a fim de evitar qualquer situação de perigo.
• Retire sempre a ficha da tomada antes de limpar ou substituir o aparelho ou componentes do aparelho.

ATENÇÃO!

Jamais utilize o aparelho com um fio ou uma ficha com defeito. Jamais aperte o fio e evite o contacto deste com objectos pontiagudos.

ATENÇÃO!

A inobservância das instruções pode levar à anulação da garantia sobre o aparelho.

INSTALAÇÃO

1. Retire o painel traseiro. Coloque ambas as mãos na parte curvada situada na parte inferior do painel traseiro. Em seguida, solte o painel traseiro e retire-o. Veja a imagem 3.
2. Retire o conjunto de filtros (4x) da unidade e retire a embalagem de plástico.

3. Volte a colocar o conjunto de filtros (4x) dentro da unidade com o filtro dianteiro branco dirigido para os lados.

4. Volte a colocar o painel traseiro pendurando primeiro a parte superior do painel traseiro aos dois ganchos situados na parte superior do filtro de ar e depois carregar na parte inferior do painel.

5. Agora o aparelho está pronto para ser utilizado.

• Para um funcionamento adequado, o pacote de filtros deve estar colocado de forma correta e de modo a que o pré-filtro (lado branco) seja colocado na parte da frente e o filtro de carvão ativado (lado preto) seja colocado na parte de trás.
• Para um funcionamento adequado do filtro, o fluxo de ar deve atravessar primeiro o pré-filtro, em seguida o filtro HEPA e depois o carvão ativado.

OPERAÇÃO

123

Figura 4

DESCRIÇÃO DOS BOTÕES DE COMANDO

1. Carregue no botão para configurar a capacidade do ventilador / repor o alarme de substituição do filtro.
2. Botão ligar/desligar (depois de acionado, a lamela abrirá automaticamente para a exaustão de ar limpo).
3. Modo automático A velocidade do fluxo de ar no modo automático é determinado pela qualidade do ar e detetado pelo sensor.

DESCRIÇÃO DO COMANDO À DISTÂNCIA

1. Botão ligar/desligar (depos de acionado, a lamela abrirá automaticamente para a exaustão de ar limpo).
2. Botão para ligar e desligar a fechadura à prova de crianças.
3. Carregue em configurar o AUTO MODE.
4. Carregue em configurar capacidade do ventilador.
5. Carregue em configurar SLEEP MODE
6. Carregue em configurar a função de temporizador.

SUBSTITUIÇÃO DAS PILHAS DO COMANDO À DISTÂNCIA

Se necessitar de substituir as pilhas do comando à distância, remova a tampa na parte de

trás do comando à distância como se mostra na figura 5. Substitua as pilhas velhas por novas. Tenha em atenção a sua correta polaridade. Utilize apenas pilhas de lítio de 3V CR 2032.

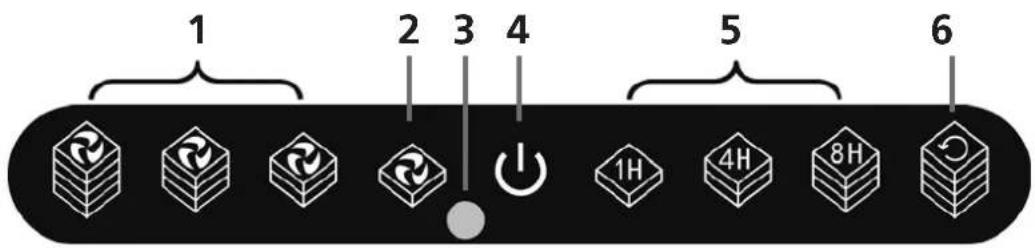

DESCRIÇÃO DO ECRÃ

Figura 8

1. Indica a capacidade configurada do ventilador. Ao carregar no botão 1 (imagem 4) ou no botão 4 do telecomando (imagem 5) altera-se a capacidade do ventilador. Ao carregar várias vezes neste botão, a capacidade do ventilador muda de SLEEP para LOW para MEDIUM para TURBO e, em seguida, de volta para SLEEP.

1. SLEEP MODE: a ser configurado pelo telecomando carregando no botão 5 ou no botão 1 do painel de controlo até o ícone 2 se iluminar. O ventilador funcionará a uma capacidade muito baixa. Deste modo o filtro de ar torna-se silencioso.
2. Recetor telecomando.
3. A lâmpada indicadora 4 tem várias funções. Dependendo da cor e do ícone.

a. Azul claro: Sob tensão, o filtro de ar encontra-se no modo stand-by.
b. Azul: O filtro de ar está acionado, por meio do telecomando pode-se desligar o filtro de ar carregando no botão 1 ou carregando no botão 2 do painel de controlo.
c. Verde: A fechadura à prova de crianças é ativada carregando no botão 2 do telecomando. As configurações não podem ser alteradas. A fechadura à prova de crianças só pode ser desligada carregando no botão 2 do telecomando durante 3 segundos.
d. Azul intermitente: O filtro precisa de ser substituído. Ver capítulo "substituir os conjuntos de filtros".

1. Indica que a função de temporizador está acionada. O filtro de ar desligar-se-á automaticamente após o tempo configurado. Para configurar a função de temporizador, clique no botão 6 do telecomando. Ao carregar várias vezes no botão 6, a hora configurada mudará de 1 para 4 horas e, em seguida, para 8 horas. Ao carregar novamente no botão 6, a função de temporizador desliga-se.

2. Indica que o filtro de ar se encontra no modo AUTO MODE. A configurar carregando no botão 3 do telecomando ou no painel de controlo. Agora, o filtro de ar adaptará a capacidade do ventilador dependendo do grau de poluição do ar a ser limpo. A tabela abaixo indica qual a cor que ilumina consoante a qualidade do ar medida e a que velocidade o ventilar vai funcionar.

Ao desligar o aparelho, as configurações desaparecerão.

	Boa qualidade de ar Q	Qualidade de ar média	Má qualidade de ar
Cor lâmpada indicadora	Azul Roxo Vermelho
velocidade do ventilador	Sleep Low Medium

Tabela 1

FILTRO DE AR

O purificador do ar A45 está equipado com um pacote de filtros de 3 camadas (4x) para purificar o ar.

1. Pré-filtro removível
2. Filtro HEPA
3. Filtro de carvão ativado

Quando o purificador do ar está ligado, o ionizador também é automaticamente ligado. Deste modo, o purificador do ar funciona sempre bem.

SUBSTITUIÇÃO DO PACOTE DE FILTROS

A frequência de utilização do purificador do ar e as circunstâncias determinam qual deve ser a frequência da substituição do filtro. O purificador do ar está equipado com um sinal de aviso, a Luz 3 começa a piscar, indicando que o filtro deve ser substituído.

1. Retire a ficha da tomada.
2. Remova o painel frontal (v. capítulo instalação)
3. Remova o pacote de filtros (4x).
4. Remova o material de embalagem do novo pacote de filtros e coloque-o. Para a sua colocação correta, v. capítulo instalação.
5. Coloque o painel frontal.

6. Insira a ficha na tomada e ligue o purificador do ar.

7. Reinicie o alarme dos filtros premindo o botão 1 e mantendo-o premido durante 3 segundos até a Luz 4 deixar de piscar

8. O purificador do ar está de novo pronto a utilizar.
9. Os filtros contaminados podem ser eliminados, sem problemas. Com o lixo doméstico.

Se a lâmpada 4 começar a piscar, isto significa que é preciso substituir o conjunto de filtros. O alarme de filtros pode ser reposto carregando no botão 1 durante aproximadamente 3 segundos.

ATENÇÃO!

• Ao substituir o filtro, utilize sempre um filtro novo. Jamais torne a utilizar um filtro contaminado, mesmo que este tenha sido limpo.
• Recomenda-se, independentemente da utilização, substituir o filtro pelo menos uma vez por estação por um filtro HEPA novo.

O pré-filtro deve ser controlado todas as semanas para ver se está sujo e, caso necessário, deve ser limpo.

1. Retire a ficha da tomada.
2. Remova o painel frontal (v. capítulo «instalação»)
3. Remova o pré-filtro; é fácil de tirá-lo do pacote de filtros.
4. Limpe o pré-filtro com um aspirador ou escova.
5. Se o filtro estiver muito sujo, poderá ser lavado com água morna.
6. Coloque novamente o pré-filtro no pacote de filtros e monte o painel frontal
7. O purificador do ar está de novo pronto a utilizar.

IONIZADOR

Este filtro de ar dispõe de um ionizador. Este é automaticamente acionado quando se liga o filtro de ar. Não é possível desligar o ionizador.

LIMPEZA

Antes de começar a limpeza, deve desligar do aparelho Em seguida retire a ficha da tomada.

A PARTE EXTERIOR

Limpe a parte exterior com um pano suave e seco. Caso o aparelho esteja muito sujo, pode utilizar um produto de limpeza suave. Em seguida limpe com um pano húmido. Não lance jorro de água contra o aparelho.

ARMAZENAGEM

Ao deixar de utilizar o aparelho durante muito tempo, proceda da seguinte maneira:

1. Desligue o aparelho
2. Retire a ficha da tomada.
3. Limpe o aparelho.
4. Remova o pacote de filtros
5. Remova as pilhas do comando à distância
6. Guarde o aparelho num lugar livre de poeira, de preferência coberto.

QUADRO DE AVARIAS

Antes de recorrer a assistência técnica, verifique os seguintes aspectos:

Problema Causa Solução
A lâmpada 4 do ecrã começa a piscar.	Filtros sujos.	Substituir o conjunto de filtros (4x) e repor o alarme de substituição de filtros carregando durante 3 segundos no botão 1 do painel de controlo ou carregando no botão 4 do telecomando.
O aparelho não funciona.	O painel traseiro não foi instalado corretamente.	Retire o painel traseiro e coloque-o novamente. Assegure-se de que instalou a parte superior do painel corretamente.
	A ficha não está na tomada. Insira	a ficha na tomada.
	A ficha não foi corretamente inserida na tomada.	Insira a ficha na tomada corretamente.
	O fusível do aparelho está com defeito.	O fusível deve ser substituído por um revendedor Qlima autorizado.
O telecomando não funciona.	As pilhas do telecomando estão vazias.	Substituir as pilhas.
O aparelho não remove odores e/ou pó.	O conjunto de filtros não foi corretamente instalado.	Colocar o conjunto de filtros corretamente.
	O conjunto de filtros está sujo. Su	Substituir o conjunto de filtros.
O modo Auto modo não funciona.	O sensor está sujo.	Utilizar cotonetes para limpar o sensor.
Falta de/presença insuficiente de circulação de ar.	O fluxo de ar está bloqueado.	Eliminar o bloqueio.
		Substituir os filtros (4x).

CONDIÇÕES DE GARANTIA

O seu purificador de ar está coberto por uma garantia de dois anos a partir da data da compra. Dentro deste prazo, os defeitos de material e fabrico podem ser solucionados sem custos. A essa garantia são aplicáveis as seguintes regras:

• Nenhum dos outros direitos a indemnização, inclusive perdas indirectas, são ressarcidos.
• A reparação ou substituição de peças dentro do prazo de garantia não implica no prolongamento da garantia.
• A garantia já não será aplicável quando o aparelho tenha sido modificado, tenham sido montadas peças não originais, ou quando tenham sido efectuadas reparações por terceiros.
• As peças que estão sujeitas a desgaste normal, não estão cobertas pela garantia.
• A garantia somente é válida contra a apresentação de comprovante de compra original e datado e sob a condição de que este comprovante não tenha sido alterado.
• A garantia não é aplicável a danos originados por acções que divirjam das indicadas nas instruções de utilização ou por negligência.
• As despesas de transporte e os riscos de transporte do purificador de ar ou de componentes deste, correrão sempre por conta do comprador.

Para evitar despesas desnecessárias, recomendamos que primeiramente leia com atenção as instruções de utilização. Quando estas instruções não ofereçam soluções, leve o purificador de ar para o seu distribuidor para ser reparado.

ESPECIFICAÇÕES TÉCNICAS

Type A 45
Tensão de rede V / Hz / F 220-240 / 50 / 1
Potência de entrada (min./max.) W 50
Intensidade de corrente (max.) A		0,22
Nível sonoro (min./max.) dB		28 - 58
Débito de ar (min./max.)	m^3/hora	176
Peso líquido	kg	7.2
Dimensões (bxhxd)	mm	390 x 146 x 679
Apropriado para recintos até	m^3	60
Íons negativos gerados	ions/cm^3	3.000.000

Não coloque aparelhos eléctricos no lixo doméstico comum. Utilize os contentores de separação. Contacte as autoridades locais para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos eléctricos forem colocados em aterros ou lixeiras, podem derramar substâncias perigosas para os lençóis de água e entrar na cadeia alimentar, prejudicando a sua saúde e bem-estar. Quando substituir aparelhos velhos por novos, o vendedor é obrigado por lei a ficar com o seu aparelho velho e sem cobrar qualquer valor. Não atirar as pilhas para o fogo, pois estas podem explodir ou derramar líquidos nocivos. Se substituir ou destruir o telecomando, retirar as pilhas do aparelho e deitá-las fora de acordo com a lei aplicável pois estas são prejudiciais para o meio-ambiente.

Szanowni Panstwo,
