Producttype	Vrijstaande haard
Merk	Jøtul
Model	FS 91
Materiaal	Gietijzer en beton
Brandstof	Alleen hout
Nominaal vermogen	6,0 kW
Rendement	79 %
Hoogte	1570 mm
Breedte	525 mm
Diepte	480 mm
Totaal gewicht (ca.)	281 kg (haard 117 kg + omkasting 164 kg)
Maximale bloklengte	30 cm
Diameter aansluitleiding	150 mm
Buitenluchtaansluiting	Flexibel aluminium 100 mm
Aanbevolen trek	12 Pa
Gemiddelde rookgastemperatuur	360 °C
Massadebiet rookgassen	6,0 g/s
CO-uitstoot (bij 13% O₂)	0,08 % (967 mg/m³)
Werkingsmodus	Intermitterend
Minimale afstand tot plafond	500 mm
Minimale afstand tot brandbare muur (geïsoleerd kanaal)	50 mm
Luchttoevoer	25-40 m³/h
Garantie	Op de gietijzeren buitenonderdelen (materiaal-/productiefouten)
Norm	EN 13240

Veelgestelde vragen - FS 91 Jøtul

Welk type hout gebruiken?

Gebruik uitsluitend droog en onbehandeld hout. Vochtig, geïmpregneerd, geverfd hout of restafval is verboden omdat dit het apparaat beschadigt en de garantie vervalt.

Welke veiligheidsafstanden gelden er?

Houd een minimale afstand van 500 mm tot het plafond aan. Voor brandbare muren volgt u figuur 1 van de handleiding. Geen brandbaar materiaal binnen een straal van 800 mm rond de kachel.

Hoe installeer ik de aansluitleiding?

De aansluiting kan via de bovenkant of de achterkant. De leiding moet omhoog hellen voor de achteraansluiting. Gebruik een bocht met inspectieluik voor het vegen. Volg de DTU 24.1.

Kan de omkasting worden geverfd?

Ja, gebruik een verf op waterbasis. Breng een eerste laag aan, vul kleine oneffenheden met het meegeleverde product en breng een tweede laag aan.

Hoe onderhoud ik de kachel?

Maak regelmatig de as schoon nadat de kachel is afgekoeld. Leeg de as in een onbrandbare bak. Laat het kanaal vegen door een professional volgens de regelgeving.

Wat te doen bij schoorsteenbrand?

Sluit alle kleppen en luchtinlaten, houd de deur gesloten, controleer op rook op zolder en in de kelder en bel de brandweer. Laat de installatie controleren voor hergebruik.

Moet de vloer worden beschermd?

De kachel heeft een thermisch schild en kan direct op een houten vloer worden geplaatst. Verwijder brandbare bekleding (linoleum, tapijt) onder de vloerplaat. De frontplaat moet voldoen aan de lokale regelgeving.

Kunnen meerdere kachels op dezelfde schoorsteen worden aangesloten?

Ja, als de doorsnede van de schoorsteen en de regelgeving dit toestaan. Raadpleeg een professional om de conformiteit te controleren.

Wat is de brandduur?

Het houtverbruik is ongeveer 2 kg/u bij nominaal bedrijf. De werkingsmodus is intermitterend: voeg hout toe wanneer er nog maar sintels zijn.

Hoe installeer ik de buitenluchttoevoer?

Gebruik de optionele set (ref. 51012164). Leid de flexibele slang door het gat in de vloerplaat of via de achterkant van de omkasting, volgens de schema's in de handleiding (fig. 2a t/m 2d).

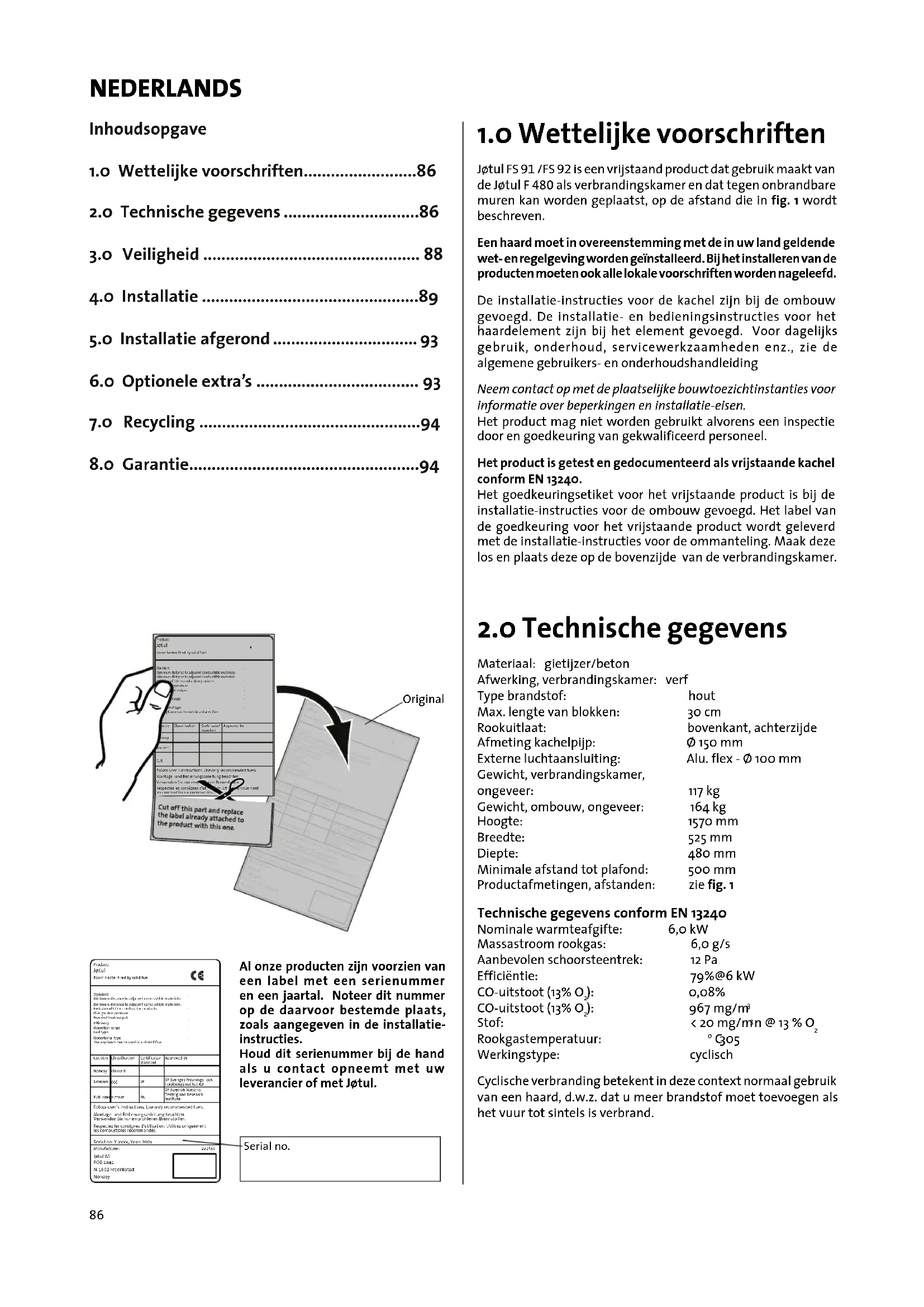

GEBRUIKSAANWIJZING FS 91 Jøtul

1.o Wettelijkke voorschriften. 86
2.0 Technische gegevens 86
3.o Veiligheid 88
4.o Installatie 89
5.o Installatie afgerond 93
6.o Optionele extra's 93
7.0 Recycling 94
8.o Garantie. 94

Al once producten zijn voorzien van een label met een seriennummer en een jaartal. Noteer dit nummer op de waarvoort bestemde plaats, zoals aangegeven in de installment-instructies.

Houd dit serienummer bij de hand als u contact opneemt met uw leverancier of met Jotul.

Serial no.

1.0 Wettelijk voorschriften

Jøtul FS 91/FS 92 is een vrijstaand product dat gebruik maakt van de Jøtul F 480 als verbrandingskamer en dat gegen onbrandbare muren kan worden geplaatst, op de afstand die in fig. 1 worden beschreiben.

Een haard moet in overeenstemming met de in uw land geldende wet-en regelgeving worden geinstalleer. Bij het installereren van de producten moeten ook alle lokale voorschriften worden nageleefd.

De installmente-instructies voor de kachelল bij de ombouw gevoegd. De installmentie- en bedieningsinstrumenties voor het haardelementল bij het elemente gevoegd. Voor dagelijks gebruik, onderhoud, servicewerkzaamheden enz., zie de algemene gebruikers- en onderhoudshandleiding

Neem contact op met deplaatselijke bouwtoezichtinstanties voor informatatie over beperkingen en installmente-eisen.

Het product mag Niet worden gebruikt alvorens een inspectie door en goedkeuring van gekwalificeerd personeel.

Het product is getest en gedocumenteerd als vrijstaande kachel conform EN 13240.

Het goedkeuringsetiket voor het vrijstaande product is bij de installment-instructies voor de ombouw gevoegd. Het label van de goedkeuring voor het vrijstaande product worden geleverd met de installment-instructies voor de ommanteling. Maak deze los enplaats deze op de bovenzijde van de verbrandingskamer.

Material: gietijzer/beton

AFTERING,VERbrandingskamer:verf

Type brandstof: hout

Max. lengte van blokken: 30 cm

Rookuitlaat: bovenkant, achechterijde

Afmetingkachelpijp: 0150mm

External luchtansluiting:

Productafmetingen, afstanden: zie fig.1

Aanbevolen schoorsteentrek: 12 Pa

Efficiente: 79% @

CO-uitstoot (13%) .. 0,08%

CO-uitstoot (13%) 967 mg/m

Cyclische verbranding betekent in deze context normala gebruik van een haard, d.w.z. dat u meer brandstof moet toevoegen als het vuur tot sintels is verbrand.

Minimale ruimte t.o.v. brandbare muur :

* 50 mm met halfgeisoleerde schoorsteen / afgeschermde
kachelpijp helemaal omlaag tot aan het product

900134-P01

Gaten in de vloer ten behoeve
van externe lust.
0 100 mm verbinding.

Minimale afmetingen voor de vloerplaat. X,Y = In overeenstemming met nationale wet-en regelgeving.

NEDERLANDS

3.0 Veiligung

NB! Om optimale prestaties en veiligeid te garanderen, raadt Jotul aan haar kachels te lately monteren door een gekwalificiererd installateur (zie www.jotul.com voor een volledige dealerlijst).

Aanpassingen aan het product door de distributeur, installerateur of consument+kunnen ertoe leiden dat het product en de beveiligingen Nietaar behoren functioneren.Hetzelfde geldt voor de installmente vaniet Door Jotul geleverde accessoires of optionele extra's.Dit kan ook het geval+zijn indien essentiele onderdelen voor het functioneren en de veiligheid van de haard gedemonteerd of verwijderd worden.

In al deze gevallen is de fabrikant Niet verantwoordelijk of aansprakelijk voor het product en hetrecht op reclamatie komt hierdoor te verrallen.

3.1 Maatregelen op het gebied van brandpreventie

Elk gebruik van de haard brengt een zeker risico met zich mee.
Neem waarom de volgende instructies nauwkeurig in ache:

• De minimale veiligheidsafstandenijdens het gebruik van de haardঃn weergegeven in fig.1.
• Zorg ervoor dat er geen meubels of andere brandbare materialen te zich bij de haard staan. Brandbare materialen mogen nooit binnen 1 meter afstand van de haard geplaatst worden.
• Laat het vuur vanzelf uitgaan. Blus het vuur nooit met water.
• De haard worden tijdens gebruik warm en kan bij aanraking brandwonden veroorzaken.
• Verwijder de as Niet voordat de haard koud is. De as kan smeulende resten bevatten en moet waarom in een onbrandbare bak worden bewaard.
• De as moet maar buiten worden afgevoerd of worden weggegooid op een plek waar geen brandgevaar bestaat.

Bij brand in de schoorsteen

• Sluit alle luiken en ventilatieopengingen.
• Houd de deur van de vlamkast gesloten.
• Controller of er rook is op zolder en in de kelder.
• Bel de brandweer.
• Voordat u de haard opnieuw in gebruik neemt na een brand,要去en deskundige de haard en de schoorsteen controleren om na te gaan of dele goed werkt.

3.2 Vloer

Fundering

Controleer of de fundering geschikt is om een haard te dragen. Zie «2.0 Technische gegevens» voor het gespecificeerde gewicht. Wij raden aan om vloeren die Niet aan de fundering zich bevestigd (zgn. “zwevende vloeren”)uit het installmentatiegebied te verwijderen.

Eisen met betrekking tot het beschermen van een houten vloer onder de haard

Het product beschicht over geintegreerde vloerbescherming en kanARAOM direct op een houten vloer worden geplaatst.

Haal vloerbedekkingen van brandbaar materiaal, zoals linoleum, tapijt enz. onder het product weg.

Eisen met betrekking tot het beschermen van brandbare vloeren voor de haard

De voorplaat要去 aan nationale wet- en regelgeving voldoen. Neem contact op met deplaatselijk bouwtoezichtinstanties voor informatatie over beperkingen en installmentvereisten.

3-3 Muren

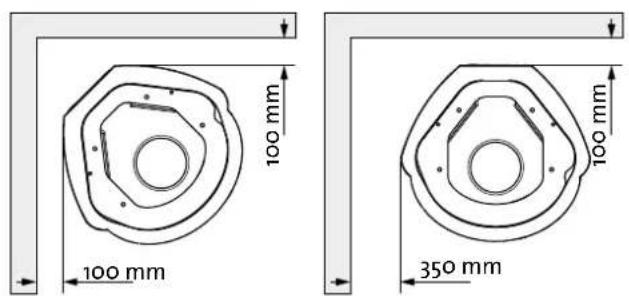

Afstand tot muren van brandhaar materialiai - zie fig.1.

De haard mag worden gebruikt met een Niet-geisoleerde kachelpijp op voorwaarde dat de afstanden:tussen de haard en de muren van brandbare materialen overeenkomen met de gevevensuit fig.1.

Zorg ervoor dat er geen meubels of andere brandbare materialen te zich bij de haard staan. Brandbare materialen mogen nooit binnen 800 mm afstand van de haard geplaatst worden.

3.4 Plafond

Als het plafond boven de haard van brandhaar materiaal is gemaatkt, moet de minimale afstand tussen de haard en het plafond 500 mm zich.

3.5 Luchttoevoer

Er moet een luchtstroom tussen de verbrandingskamer en de ombouw aanwezig zich. Zo worden een te grote warmteopbouw in de ombouw voorkomen. NB: Het is zeer belangrijk dat de luchtopeningen Niet worden afgedekt. Zie fig.1 voor afstanden.

3.6 Externe lucht

De hoeveelheid verbrandingslucht voor Jdtul-producten is ongeveer 25-40 m/h.

Een flexibile toevoerslang die rechtstreeks externe lucht levert aan het product kan als volgt worden geinstalleerd:

• Door het gat dat op deplaats van de markings in de bodemplaat is aangebracht.

• Door het gat op de achterkant van de ombouw.

Aanbevolen installmentie van de flexibile slang voor verbrandingslucht:

Fig. 2a, via een buitenmuur
Fig. 2b, via de vloer en grondplaat

Fig. 2c, via de vloer en kelder

Fig. 2d, indirect via een buitenmuur

3.7 Stalen schoorsteen

Als een aan de bovenkant gemonteerde stalen schoorsteen worden gebruikt,要去er een Niet-geisoleerde pijp van het element tot ongeveeer 10 mm over het toprooster lopen.

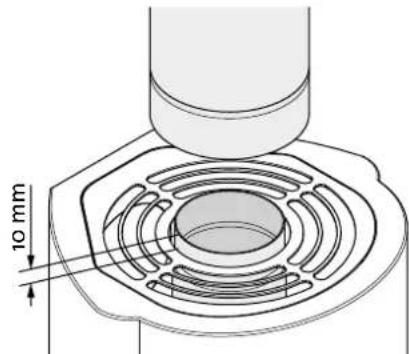

Fig. 3
Bevestig verwolgens de stalen schoorsteen overeenkomstig de bedieningsinstrumenties.

4.o Installatie

NB: Controleer voordat u met de installmentie begint of de haard onbeschadigd is.

NB: Het product is zwaarl Zorg voor hulp bij hetplaatsen en installereren.

De verbrandingskamer is zwaar. Zorg dat het product Niet Kantelt.

NB: Lees de installation- en bedieningsinstrumenties aandachtig door voordat u de haard plaatst!

Wij bevelen aan de ombouw als proef te monteren, zodate u het element en de aansluiting van de kachelpijp kutant afstellen.

Gebruik het aufdichtmittel op acrylbasis voor alle verbindingen.

4.1 Voorafgaand aan de installmentie

Het basisproduct worden geleverd in twee pakketten:

1. Verbrandingskamer.

2. Betonnen eenheden met montagedelen.

NB: Controller of er geen schade zichtaar is op het product wanner u het uitpakt en of de bedieningshendels vrijelijk konnen bewegen.

Voorbereiding

Voorafgaand aan installmentie moet u bepalen:

• Waar de rookuitlaat moet komen.

• Mogelijk gebruik en locatie van de exter luchtaansluiting.

Raadpleeg de handleidingen voor het installereren van de onderdelen.

U hebt de volgende gereedschappen nodig om dit product te installereren: waterpas, dopsleutel met doppen 10 mm en 13 mm en zeshoekige sleutel (5 mm).

NEDERLANDS

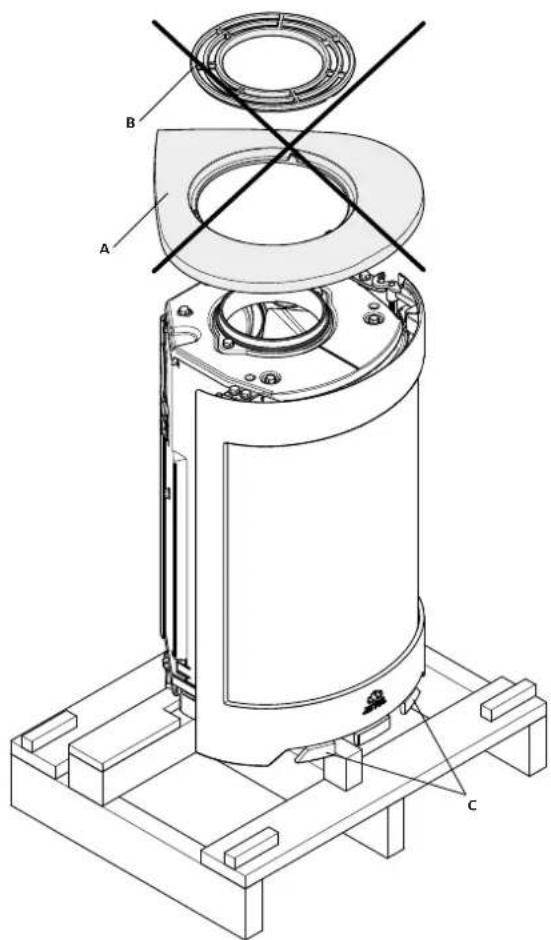

Fig. 4

1. Verwijder de verpakking (karton en houten frame) en leg het karton op de vloer anschter de haard.
2. Laat de kachel op de transportpallet staan.
3. Verwijder de bovenplaat (fig 4 A) met het toprooster (fig.4 B). Deze onderden worden Niet gebruikt.
4. Verwijder de handschoenen en de kom uit de aslade. De bol wordt Niet gebruikt.
5. Controller of de bedieningshendels (fig. 4 C) vrij hunnen bewegen.

Fig.5

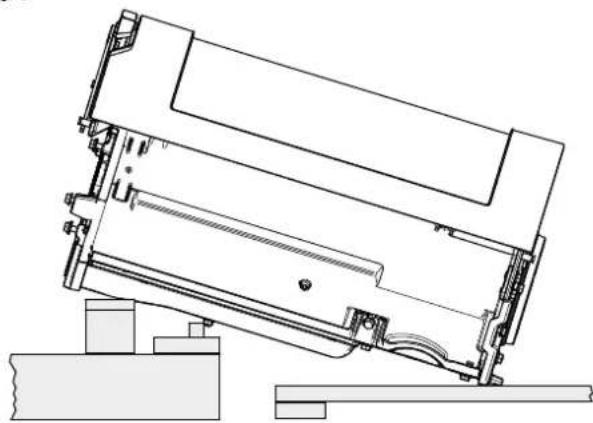

1. Leg de kachel voorzichtig op+zijn achterkant. Laat de kachel op een pallet en drie verpakkingsframes rusten (zie fig. 5).

Fig. 6

1. Draai de 4 voorgetapte gaten.

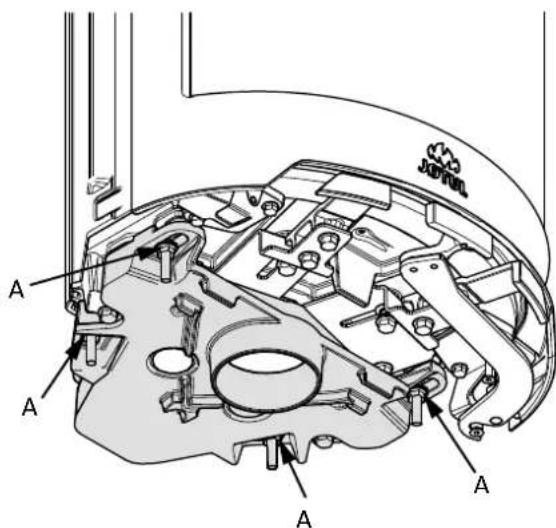

Fig. 7

1. Monteer de buitenlucht aansluiting met de 4 schroeven en ringen (fig.7A).

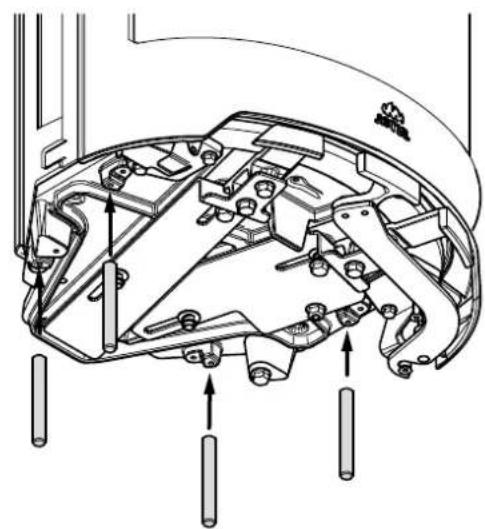

1. Monteer de verstelbare boutjes op de Voorgetapte staven.

4.2 Schoorsteen en kachelpijp

• De haard mag uitsluitend worden aangesloten op een schoorsteen en kachelpijp die zichn goedgekeurd voor haarden op vaste brandstof met rookgastemperaturen zoals gespecifieerd in «2.0 Technische gegevens».
• De doorsnede van de schoorsteen moet geschikt voor een haard. Zie «2.0 Technische gegevens» om de juiste doorsnede van de schoorsteen te berekenen.
• De schoorsteen moet worden aangesloten in overeenstemming met de installment-instructies van de schoorsteenleverancier.
• Voordat u een opening in de schoorsteen maakt, moet het product als proof worden gemonteerd om de juiste positie van de haard en het gat in de schoorsteen te konnen markeren. Zie Fig. 1. voor de minimale afmetingen.
  Zorg ervoor dat de kachelpijp omhoog wijst in de richting van de schoorsteen.
• Gebruik bij een achechteruitlaat een kachelpijpbocht met een veegluik, zodate de pijp kan worden geleveed.
• Let op: het is zeer belangrijk dat de aansluitingen enigszins flexibel zich. Zo voorkomt u datkleine verplaatsingenijdens de installmentatie tot verrorming of barsten leiden.
  Zie «2.o Technische gegevens» voor de aanbevolen schoorstentrek. Voor afmetingen van de kachelpijp met de relevante doorsnede, zie «2.o Technische gegevens».

NB! De minimaal aanbevolen schoorsteenlengte is 3,5 m, gemeten vanaf de ingang van de kachelpijp. Als de trek te sterk is, kan een demper worden geinstalleerd om de trek te verminderen.

4.3 Installatie

Fig. 8

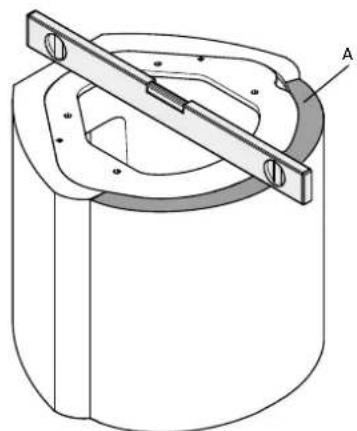

1. De basis moet op zich plek worden geplaatst. Controller met een waterpas of deze waterpas is en stel, indien nodig, met lijm of mortel af.
2. Monteer de lip (A) met acryl Iijm.

Fig. 9

1. Zie fig 1 voor details.

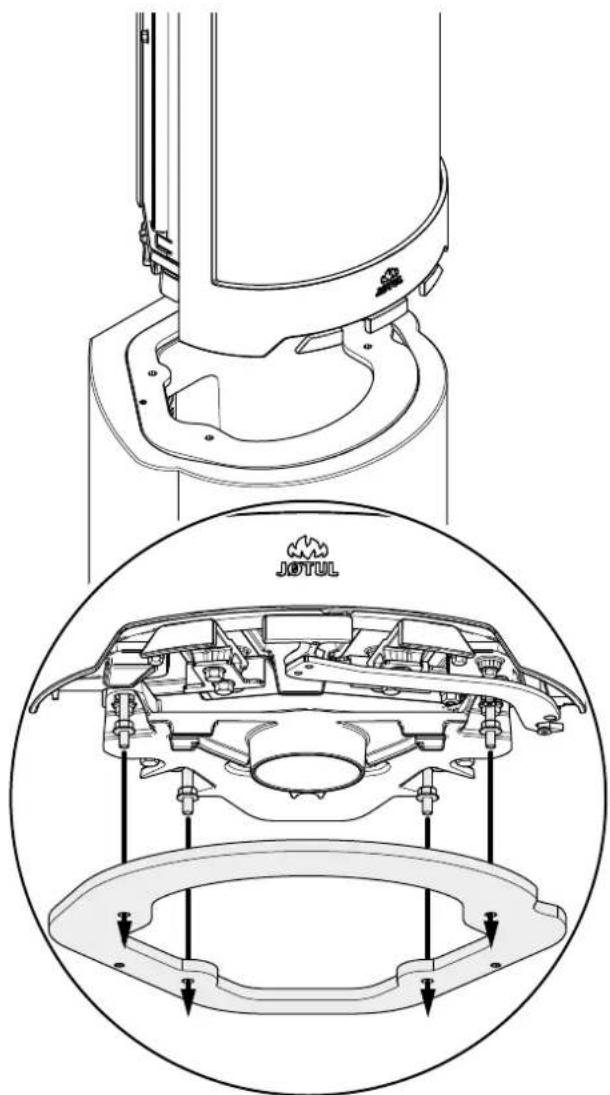

Fig. 10

Als er een exter luchtansluiting (optionele extra, cat. nr. 51012164) worden gebruikt, moet deze nu worden bevestigd.

1. Plaats de verbrandingskamer in de 4 gaten van de basisplaat.
2. Let erop dat de flexibele slang voor verbrandingslucht nicht beklemd raakt. Leid de slang waar buiten via het gat in de achterkant van de basis.

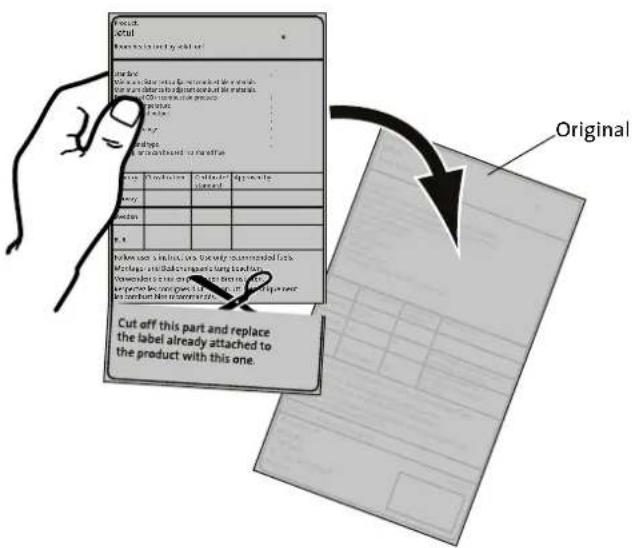

3. Het goedkeuringssetiket, dat aan een draad vastzit, worden onder de verbrandingskamer gevoerd en verder omlaag in de basis.

NEDERLANDS

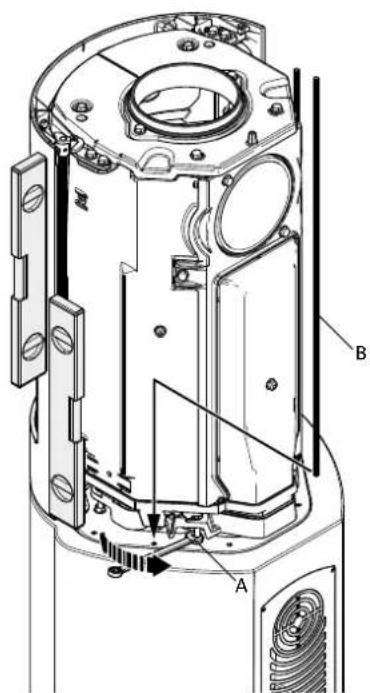

Fig. 11

7. Stel de verbrandingskamer horizontaal af, zodate deze geleijko loopt met de voorkant van de basis.

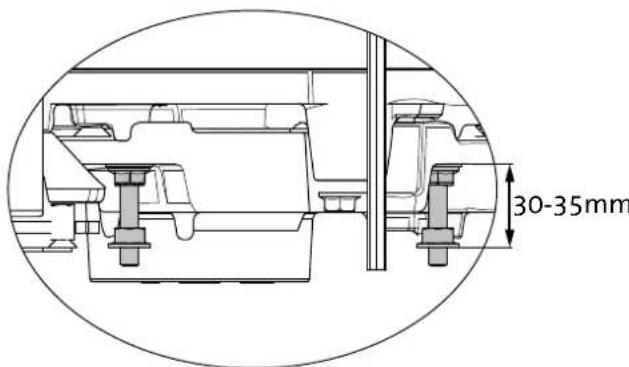

8. Zet en verstel de verbrandingskamer verticaal met de boutjes (fig. 11 A). NB: Het is zeer belangrijk dat de verbrandingskamer verticaal waterpas staat!
9. Monteer de 2 Lange getapte staven (fig.11 B).

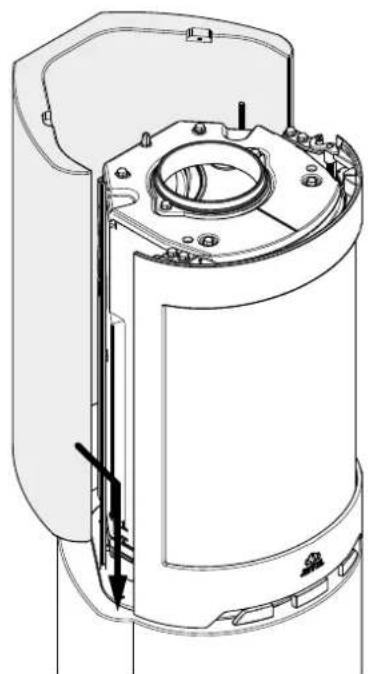

Fig. 12

10. Monteer het blijde deel van de schouw. Zorg ervoor dat deze is uitgelijnd met de basis. Gebruik het acryl lijm voor het lijmen van het blijterste gedeelte.

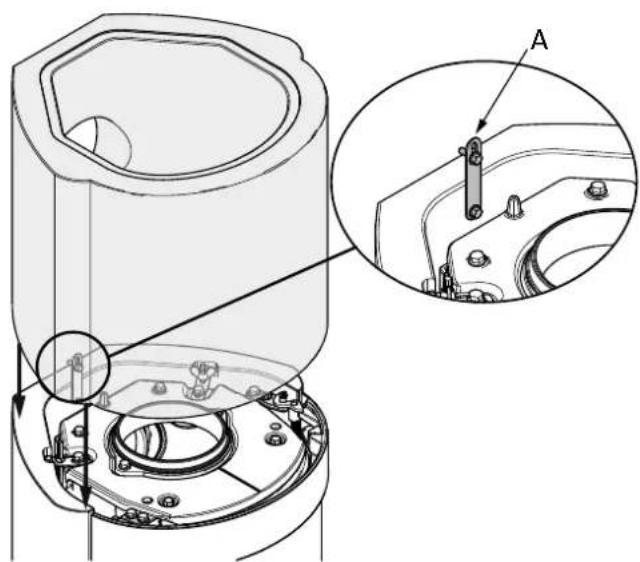

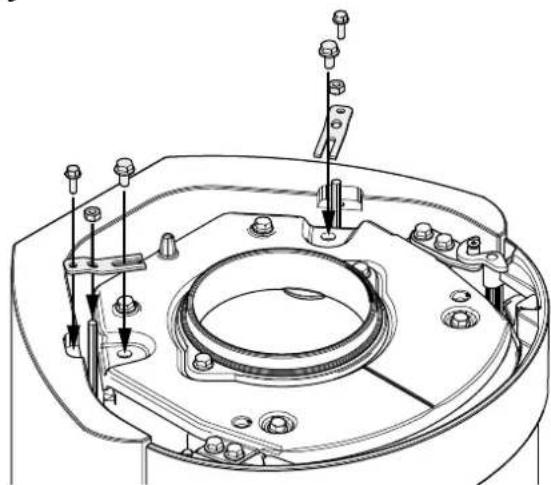

Fig. 13

11. Monteer de haken aan de bovenzijde van het achefterste deel van de schouw en de inzet. Bevestig de lange draadeinden met de vleugelmoeren.

Fig. 14

12. Monteer het bovenste deel van de schouw. Zorg ervoor dat is uitgelijnd met dechterzijde. Lijm het bovenste deel maar het achterste deel met het meegeleverde acryl lijm. Monteer de beugel (A) maarachten en bovenkant van de schouw aan elkaar vast.

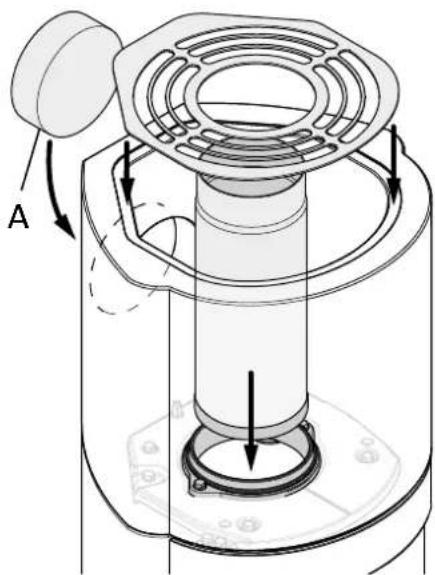

Fig.15 Installatie met een bovensuitlaat/stalen schoorsteen:

Gebruik de meegeleverde acrylaat lijm om de afdekplaat te monteren.

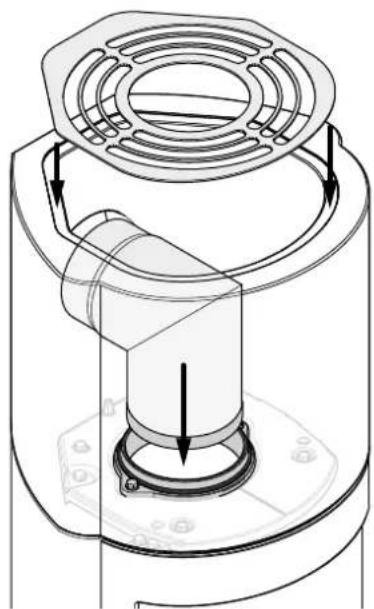

Fig.16 Installatie door middel van een awhilelaat:

5.o Installatie afgerond

Zie de installment-instructies met technische gegevens voor de Jøtul F 480 (cat. no. 10047258) voor het gebruik en onderhoud van het product!

5.1 Verven

Een dag na de installmentie kan deze worden geverfd. Gebruik verf op waterbasis. Als u iets structuur wilt,kest u een beetje tegelcement door de verf(AP

Als het element is geinstalleerd, moet uevt. inkepingen of onregelmatigheden in het beton opvullen. U kunt hiervoor de bijgeleverde cementvuller gebruiken.

• Voor het Beste resultaat moet de ombouw met因其 schuur-papier worden afgeschuurd om voor het verven onregelmatigiheden of scherpe randen te verwijderen.
  Bren daarna een laag aan.
• Meng de poeder (cementvuller) met water totdat het een soepele pasta is (zoals tandpasta).
  Bewerk de onregelmatigheden, laut ze drogen en schuur zemet fijn schuurpapier af.
• Als het gat diep is, bevelen wij aan de vuller in twee stappen aan te brengen om inzinkien te voorkomen.
• Breng een tweede laag van de gewenste kleur aan.

5.1 Barsten

Na enkele maanden gebruik hunnen er bij de verbindingen soms barstjes ontstaan doordat het gebouw zich zet. Deze barstjes hunnen eenvoudig worden gerepareerd:

Maak de barst open met een stuk gereedschap (bijv. een schroevendraier), zodate er meer ruimte kommt voor het gietcement.
- Verwijder eerst het stof met een stofzuiger. Spuit er verwolgens een beetje acrylcement in en kaak het glad met een natte vinger met wat zeep erop.
- Na een,aantal,dagen kan de verbinding opnieuw worden geverfd.

NEDERLANDS

6.o Optionele extra's

Vloerplaat voor het product, glas

Cat.no.50044652

External luchtansluiting

Cat.no.51012164

7.o Recycling

7.1 Recyclen van de verpakking

Uw kachel worden in de volgende verpakking geleverd:

• Een houten pallet dat in stukken gesneden en in de kachel verbrand kan worden.
• Een kartonnen verpakking die waar eenplaatselijkke faktiteit voor recyclen van materialen gebracht要去 worden.
• Plastic zakken die waar eenplaatselijkke faciliteit voor recyclen van materialen gebracht要去 worden.

7.2 Recyclen van de kachel

De kachel is gemaakt van:

• Metaal dat waar eenplaatselijkke faciliteit voor recyclen van materialen gebracht moet worden.
• Glas dat afgedankt moet worden als gevaarlijk afval. Het glas van de kachel mag Niet via het normale geschienen afval worden afgedankt.
• Platen in de verbrandingskamer van vermiculiet die via het normale afval moot worden afgedankt.

8.o Garantie

Jøtul AS biedt haar klanten een garantie van tienaar inclusief hetrecht op teruggaaf van externe gietijzeren items ingeval deze defecten vertonen als gevolg van verkeerde materialen en/of fabricage na de initiièle aankoop/installatie van de kachel. De koper behoudt hetrecht goederen terug te geben onder voorwaarde dat de kachel is geinstalleerd in overeenstemming met huidige wet- en regelgeving en in overeenstemming met de installment- en bedieningsinstructies van Jøtul.

De garantie dekt nicht:

De installmentie van optionele extra's, bijv. om de trek in de schoorsteen ter plekke, of de luchttoevoer of andere omstandigheden buiten de invloedssfeer van Jotul te corrigeren. De garantie dekt geen verbruiksgoederen zoals brandplaten, rookschotten, vuurroosters, bodemroosters, hittebestendig materiaaal, dampers en pakkingen, aangezien deze in de loop derijdchteruitgaan als geolg van normale slijtage. De garantie dekt geen schade als geolg van het gebruik van Niet-geschikte brandstof bij het ontsteken van het vuur, zoals bijvoorbeeld drijhout, geimpregneerd of geverfd hout, plankdelen, chipplaten, enz. Oververhitting kan eenvoudig optreden ingeval van gebruik van Niet-geschikte brandstof, d.w.z. dat de kachel gloeiend rood worden, met als geolg dat de verf verkleurt en de gietijzeren delen scheuren.

De garantie is Niet geldig ingeval van schadeijdens het vervoer van de distributeur maar het afleveradres. De garantie is eveneens Niet geldig ingeval van schade als gevolg van het gebruik van Niet-originele onderdelen.
