GEBRUIKSAANWIJZING C705IP ELRO

Bedankt voor uw aankoop van de C705IP netwerk camera. Om uw camera zo snel en gemakkelijk mogelijk te kunnen gebruiken, raden wij u aan om deze gebruiksaanwijzing voor gebruik aandachtig door te nemen.

De afbeeldingen van deze gebruiksaanwijzing vindt u voorafgaand aan dit hoofdstuk.

smartwares safety & lighting b.v.	NL : 0900-2088888 lokaal tarief
	BE : 070-233031 lokaal tarief
	F : 0825 560 650 15ct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE : [phone]Ct./Min. dt. Festnetz,Mobil max. 42Ct./Min
	UK : [phone]
WWW.ELRO.EU	ES : [phone]

CE

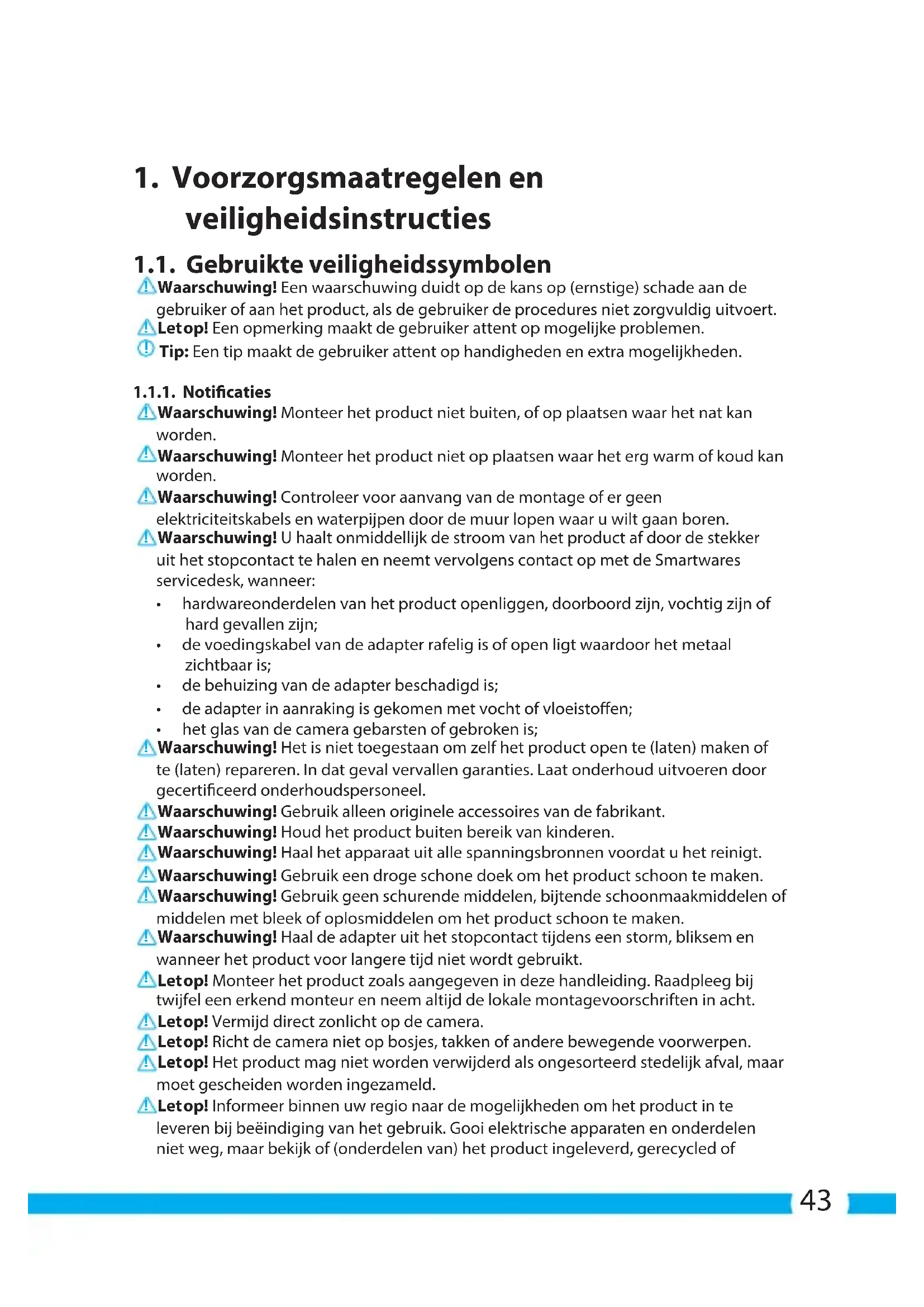

1. Voorzorgsmaatregelen en veiligheidsinstructies

1.1. Gebruikte veiligheidssymbolen

⚠ Waarschuwing! Een waarschuwing duidt op de kans op (ernstige) schade aan de gebruiker of aan het product, als de gebruiker de procedures niet zorgvuldig uitvoert.

Letop! Een opmerking maakt de gebruiker attent op mogelijke problemen.

Tip: Een tip maakt de gebruiker attent op handigheden en extra mogelijkheden.

1.1.1. Notificaties

⚠ Waarschuwing! Monteer het product niet buiten, of op plaatsen waar het nat kan worden.
⚠ Waarschuwing! Monteer het product niet op plaatsen waar het erg warm of koud kan worden.
⚠ Waarschuwing! Controleer voor aanvang van de montage of er geen elektriciteitskabels en waterpijpen door de muur lopen waar u wilt gaan boren.
⚠ Waarschuwing! U haalt onmiddellijk de stroom van het product af door de stekker uit het stopcontact te halen en neemt vervolgens contact op met de Smartwares servicedesk, wanneer:

• hardwareonderdelen van het product openliggen, doorboord zijn, vochtig zijn of hard gevallen zijn;
• de voedingskabel van de adapter rafelig is of open ligt waardoor het metaal zichtbaar is;
  • de behuizing van de adapter beschadigd is;
  • de adapter in aanraking is gekomen met vocht of vloeistoffen;
  • het glas van de camera gebarsten of gebroken is;

⚠ Waarschuwing! Het is niet toegestaan om zelf het product open te (laten) maken of te (laten) repareren. In dat geval vervallen garanties. Laat onderhoud uitvoeren door gecertificeerd onderhoudspersoneel.

⚠ Waarschuwing! Gebruik alleen originele accessoires van de fabrikant.
⚠ Waarschuwing! Houd het product buiten bereik van kinderen.
⚠ Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt.
⚠ Waarschuwing! Gebruik een droge schone doek om het product schoon te maken.
⚠ Waarschuwing! Gebruik geen schurende middelen, bijtende schoonmaakmiddelen of middelen met bleek of oplosmiddelen om het product schoon te maken.
⚠ Waarschuwing! Haal de adapter uit het stopcontact tijdens een storm, bliksem en wanneer het product voor langere tijd niet wordt gebruikt.
Letop! Monteer het product zoals aangegeven in deze handleiding. Raadpleeg bij twijfel een erkend monteur en neem altijd de lokale montagevoorschriften in acht.
Letop! Vermijd direct zonlicht op de camera.
Letop! Richt de camera niet op bosjes, takken of andere bewegende voorwerpen.
Letop! Het product mag niet worden verwijderd als ongesorteerd stedelijk afval, maar moet gescheiden worden ingezameld.
Letop! Informeer binnen uw regio naar de mogelijkheden om het product in te leveren bij beëindiging van het gebruik. Gooi elektrische apparaten en onderdelen niet weg, maar bekijk of (onderdelen van) het product ingeleverd, gerecycled of

hergebruikt kunnen worden.

Letop! Draadloze systemen kunnen gestoord worden door draadloze telefoons, microgolfovens en andere draadloze toestellen die werken op het bereik van 2,4 GHz. Houd het product minstens 3 meter verwijderd van mogelijke storingsbronnen tijdens installatie en bediening.
Letop! De camera kan 's nachts niet door glas heen kijken. Houd hier rekening mee bij het plaatsen.

2. Beoogd gebruik

De C705IP is een bewakingscamera die het mogelijk maakt bewakingsbeelden via een plaatselijk netwerk, een internetverbinding of via de "ELRO Install" App op uw smartphone te bekijken. De C705IP kan zowel op een ethernetkabel als op een WIFI verbinding aangesloten worden.

De camera is voorzien van infrarood LEDS en kan zowel overdag als 's nachts video en audio opnames maken. De camera is verder uitgerust met bewegingsdetectie en kan via een I/O poort een schakeling maken.

Een luidspreker maakt het mogelijk om direct door de camera te spreken.

3. Technische specificaties

3.1. Algemene product specificaties

Sensor: 1/4" Color CMOS Sensor

Resolutie: 640 x 480 Pixels (300k Pixels)

Bereik nachtzicht: 12 meter

Video compressie: MJPEG

Beelden per seconde: 15fps(VGA), 30fps(QVGA)

Spanningsbron: 230VAC/5VDC/2A Adaptor

Energieverbruik: 5W (Max.)

Temperatuur: 0^ C \~ 55^ C ( 32^ F\~ 131^ F)

Minimale systeemeisen:

CPU: 2.0 GHZ of hoger

Geheugen: 256 MB of hoger

Videokaart: 64 MB of hoger

Ondersteunde OS: Windows 98/ME/2000/XP/Vista/7/8

Ondersteunde browsers: IE6.0-10.0, Firefox, Safari, Google chrome

Ondersteunde mobiele OS: iOS 4.3 en hoger / Android 2.1 en hoger

Certificatie: CE, FCC, RoHS, R&TTE

Garantie: Beperkte 3-jarige garantie

3.2. Belangrijkste onderdelen ①

1. C705IP camera
2. Cameravoet

3. 4 montageschroeven en pluggen

4. Ethernet kabel

5. DC voeding
6. Software Cd-rom
7. Gebruikershandleiding

3.3. Aansluitingen ②

1. I/O poort
2. DC aansluiting
3. Luidspreker
4. Ethernet poort
5. Reset opening
6. Audio aansluiting

4. Camera installatie

4.1. De camera aansluiten

• Sluit de adapterkabel aan op de DC aansluiting van de camera ③. Steek hierna de stekker van de adapter in het stopcontact.
• Sluit de bijgeleverde ethernet kabel aan op de netwerkpoort van de camera ④. Sluit het andere uiteinde van de ethernet kabel aan op uw router. Wanneer de camera verbonden is met het netwerk, zal de groene LED van de ethernet poort gaan branden. De LED aan de voorzijde van de camera zal ook gaan knipperen.

U kunt uw IP Camera met uw smartphone of met uw PC bedienen. Ga naar paragraaf 4.2 voor gebruik via uw smartphone en ga naar paragraaf 4.3 voor installatie op uw PC.

4.2. Instellen voor smartphone gebruik

Letop! Voor het gebruik van de "ELRO INSTALL" App heeft u een smartphone nodig met internettoegang.

Ga voor het instellen van uw camera via Android naar paragraaf 4.2.1.. Voor het instellen van uw camera via iOS gaat u naar paragraaf 4.2.2..

4.2.1. Android

• Download de App: "Elro Install" via Google Play en installeer deze.
• Start de App op. Het beginscherm van de app verschijnt. L
• Druk op de optie "Click here to add camera". Het "Add camera" menu verschijntM
• Druk op de knop "Scan". ^M1 Scan vervolgens de QR code aan de onderzijde van uw camera. U kunt er ook voor kiezen de code achter "UID" handmatig in te voeren. ^M2 U vindt deze code onder de QR code op uw IP camera.
• Vul vervolgens achter "Security code" de code: 000000 in. M3
• Vul achter "Name" de naam in die u aan de camera wilt toewijzen.
  • Druk vervolgens op de knop "OK". ^M4

Uw camera is nu toegevoegd aan uw telefoon en zal in het beginscherm van uw App verschijnen. N U kunt hierin zien of de camera verbonden is (ONLINE) N1 of dat deze niet verbonden is (OFFLINE).

4.2.2. iOS

• Download de App "Elro Install" via de App Store en installeer deze.
• Start de App op. Het beginscherm van de app verschijnt.
• Druk op "Add camera".S3 Het "Add camera" menu verschijnt. S
• Druk op de knop "QR code".S2 Scan vervolgens de QR code aan de onderzijde van uw camera T.
• U kunt er ook voor kiezen de code van uw camera handmatig in te voeren. Druk hiervoor op de knop "Add". S1 Voer vervolgens de code van uw camera in achter "UID". U2 U vindt deze code onder de QR code op uw IP camera.
• Vul vervolgens achter "Password" de code: 000000 in. U3
• Vul achter "Name" de naam in die u aan de camera wilt toewijzen.
  • Druk vervolgens op de knop "Save". ^U1

Uw camera is nu toegevoegd aan uw App en zal in het beginscherm van uw App verschijnen. Ⓥ U kunt hierin zien of de camera verbonden is (ONLINE) Ⓥ of dat deze niet verbonden is (OFFLINE).

4.2.3. Algemeen

• Ga voor instructies over het plaatsen van uw camera naar paragraaf 4.6.
- Ga voor instructies over het gebruik van uw camera met behulp van de App naar hoofstuk 5.

4.3. Uw camera installeren op uw PC

• Plaats de bijgeleverde Cd-rom in uw computer.
• Start "IPCamSetup.exe" vanaf de Cd-rom.
• Doorloop de installatie door twee maal op "Volgende" te drukken.
• Rond de installatie af door op "Computer opnieuw opstarten" te drukken.

De IP camera tool is nu op uw computer geïnstalleerd. U vindt de snelkoppeling op uw bureaublad.

Letop! Verwijder deze snelkoppeling niet! Wanneer u dit toch doet, dient u de IP camera tool opnieuw te installeren.

4.4. Verbinding maken met uw camera

Letop! Om gebruik te kunnen maken van de volledige functionaliteit van de IP camera dient u gebruik te maken van Internet Explorer 6 of hoger (32 bit) en te kiezen voor de ActiveX Mode. Het is niet mogelijk beeld- of geluidsopnames te maken in andere webbrowsers.

Letop! Indien u kiest voor de ActiveX mode is het mogelijk dat u nog geen beeld heeft. Voer in dit geval de volgende handelingen uit:

• Ga in Internet Explorer naar: Extra-> Internetopties-> beveiligingsinstellingen ->aangepast niveau D
• Verander onder de ActiveX-besturingselementen en -invoegtoepassingen, de uitgeschakelde opties op "Vragen". Wanneer de optie "Vragen" niet beschikbaar is, vinkt u "Inschakelen" aan. Zie ook: E F G

Tip: indien u een andere webbrowser wilt gebruiken dan uw standaard browser, kopieert u de link uit de openstaande browser naar een browser naar keuze.

- Start de IP Camera Tool via de "IP camera tool" snelkoppeling op uw bureablad. De IP camera tool zoekt automatisch naar de IP camera (s) die aangesloten zijn op uw netwerk.

Een venster opent zich Ⓐ. In dit venster staan al uw IP camera's weergegeven. Indien geen camera's aangesloten zijn, blijft het venster leeg.

• Dubbelklik op de camera die u wilt gebruiken. In uw standaard webbrowser opent een identificatie venster waarin naar uw gebruikersnaam wordt gevraagd.
• Toets voor de gebruikersnaam "admin" in en druk op "aanmelden". U hoeft geen wachtwoord in te vullen.

Een keuzemenu opent zich B. U kunt kiezen uit de volgende opties:

Sign in mobile phone: Toegang met een mobiele browser

- Klik op "Sign In" onder de optie die aansluit bij uw web browser.

U bent nu ingelogd in het Netwerk Camera browser scherm Ⓐ. Via dit scherm kunt u uw camera en camera instellingen beheren. (zie hoofdstuk 6)

4.5. Een draadloze verbinding met uw camera maken

Let op! Om een draadloze verbinding in te stellen dient uw camera tijdens het instellen verbonden te zijn met uw netwerk, via de meegeleverde ethernet kabel.
Letop! Om een draadloze verbinding met uw camera tot stand te brengen heeft u een draadloze router nodig.
Letop! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.

• Druk in het Network Camera browser scherm Ⓓ op het tabblad "Network". Een lijst met instellingen (settings) verschijnt Ⓗ.
• Selecteer de Wireless Lan Settings: het Wireless Lan Settings scherm verschijnt.
• Druk in het Wireless Lan Settings scherm twee maal op "scan". Een lijst met beschikbare draadloze netwerken zal verschijnen.
  • Klik op uw draadloze netwerk.
• Indien u geen wachtwoord heeft op uw draadloze netwerk drukt hierna op 'submit'.
• Wanneer uw draadloos netwerk wel een wachtwoord heeft, dient u uw wachtwoord in te vullen achter "Share Key" of "key1", afhankelijk van de encryptie.
  • Druk hierna op 'submit'.

De camera start zichzelf opnieuw op wanneer u op 'submit' gedrukt heeft. Dit duurt ongeveer 30 seconden.

• Sluit uw browser en camera tool nadat de camera opnieuw is opgestart.

• Trek de netwerkkabel uit de camera.

• Open de IP camera tool en klik op het adres van uw camera. U kunt uw camera nu draadloos bedienen.

• Indien uw camera niet in het venster van de camera tool staat, klikt u met uw rechtermuisknop in het venster van de tool, waarna u op de optie "refresh camera list" drukt.

4.6. Montage camera

Letop! Zorg dat de camera naar behoren werkt op de gekozen locatie, voordat u begint met de montage.

U kunt er voor kiezen om de camera neer te zetten op een vlakke ondergrond, of de camera vast te schroeven op een locatie naar keuze.

Voor het monteren van de camera met schroeven voert u de volgende stappen uit:

• Schroef de voet van de camera vast met behulp van de 4 bijgeleverde schroeven 5
Letop! Indien de ondergrond te hard is om in te schroeven (steen/gasbeton), dient u gaten voor te boren en de bijgeleverde pluggen te gebruiken.
• Draai de camera weer vast op de voet. ⑥

4.7. De hoek van de camera aanpassen

• Draai de knop aan de zijkant van de voet los ⑦.
  • Pas vervolgens de camerahoek aan en draai de knop weer vast ⑧

5. Uw camera via uw smartphone beheren

Zorg ervoor dat uw camera(s) via de ELRO INSTALL App verbonden zijn met uw smartphone (zie paragraaf 4.1 en 4.2).

5.1. Op uw Android smartphone uw camerabeeld bekijken

• Druk in het beginscherm van de App op de camera die u wilt beheren. Ⓐ Het camerabeeld verschijnt op uw smartphone. Ⓞ
• Veeg met uw vinger over het beeldscherm om in- en uit te zoomen en om uw camerabeeld te verschuiven.

Letop! Wanneer u geen beeld heeft is het mogelijk dat uw draadloze verbinding niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld (zie paragraaf 5.1.1)

Het camerascherm biedt een aantal opties:

• Druk op de knop "Snapshot" ^01 om van uw camerabeeld een snapshot te maken.
• Druk op de knop "mute/listen/speak" ^02 om uw geluidsinstellingen in te stellen.

5.1.1. Instellingen van uw camera op uw Android smartphone wijzigen

• Druk in het beginscherm van uw App op de pijltjestoets naast de camera die u wilt beheren. N2 Een menu met opties opent zich. P
• Druk op de knop "Edit camera" en vervolgens op de knop "Advanced settings". Het scherm "Advanced settings" opent zich. In het "Advanced settings" scherm kunt u een aantal eigenschappen van de camera aanpassen.

De belangrijkste functies worden hieronder beschreven:

Modify security code R1. Pas hier de code van uw camera aan. De default code is: 000000.

Video Quality R2: Pas de resolutie van uw camera aan. Indien u een

langzame draadloze verbinding heeft, dient u deze instelling op een lagere stand te zetten.

5.2. Op uw iPhone uw camerabeeld bekijken

• Druk in het beginscherm van de App op de camera die u wilt beheren. Ⓥ Het camerabeeld verschijnt op uw smartphone. Ⓦ
• Veeg met uw vinger over het beeldscherm om in- en uit te zoomen en om uw camerabeeld te verschuiven.

Letop! Wanneer u geen beeld heeft is het mogelijk dat uw draadloze verbinding niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld (zie paragraaf 5.2.1.)

Het camerascherm biedt een aantal opties:

• Druk op de knop "Snapshot" W1 om van uw camerabeeld een snapshot te maken.
• Druk op de knop "mute/listen/speak" W2 om uw geluidsinstellingen in te stellen.

5.2.1. Instellingen van uw camera op u iPhone wijzigen

• Druk in het beginscherm van uw App op de pijltjestoets naast de camera die u wilt beheren. V2 Een menu met opties opent zich. X
• In het "Advanced settings" scherm kunt u een aantal eigenschappen van de camera aanpassen.

De belangrijkste functies worden hieronder beschreven:

Security code ^X1 : Pas hier de code van uw camera aan. De default code is:

000000.②

Video Quality X2: Pas de resolutie van uw camera aan. Indien u een

langzame draadloze verbinding heeft, dient u deze instelling op een lagere stand te zetten.

6. Uw camera via uw PC beheren

Om uw camera vanaf uw PC te kunnen beheren, dient u met behulp van uw webbrowser ingelogd te zijn in het "Netwerk Camera" browser scherm (zie paragraaf 4.4). Dit scherm bevat het bedieningspaneel van de camera ^1 , een aantal tabbladen ^2 , een kanaaloverzicht ^3 en een instellingenmenu voor de camera ^4 .

6.1. Bedieningspaneel van de camera

U kunt het bedieningspaneel gebruiken wanneer u het tabblad "live video" geselecteerd heeft. Dit bedieningspaneel geeft de volgende opties:

Play: Druk op "Play" om live uw camerabeelden te bekijken.

Stop: Druk op "Stop" om de live weergave van uw

camerabeelden te stoppen.

Record: Druk op "Record" om een opname te maken. Druk

nogmaals op record om het maken van een opname te beëindigen.

Letop! Om opnames te kunnen maken moet u in het tabblad "Other" aangeven waar de opnames opgeslagen worden. In paragraaf 6.2.3 wordt dit toegelicht.

Audio: Druk op "Audio" om de geluidsweergave te activeren.

Druk nogmaals op audio om de geluidsweergave te beëindigen.

Talk: Druk op "Talk" om via de luidspreker van de camera te kunnen spreken.

6.2. Tabbladen

De tabbladen bieden een groot aantal mogelijkheden om uw camera(s) te beheren. In deze handleiding worden de belangrijkste functies besproken. Indien u meer wilt weten over specifieke instellingen, raden wij u aan om de handleiding op de Cd-rom te raadplegen.

6.2.1. Live video

Klik op het tabblad live video om de beelden van de ingestelde camera te bekijken.

6.2.2. Network

Wireless Lan settings: Hiermee kunt u de draadloze toegang tot uw camera instellen. Meer informatie hierover vindt u in paragraaf 4.5 H.

DDNS Service settings: Hiermee kunt u uw camera toegankelijk maken over het internet. Voor meer informatie hierover dient u de handleiding op de Cd-rom te raadplegen.

6.2.3. Other

Letop! Voordat u opnames kunt opslaan in Windows 7, 8 of Vista, dient u in Internet Explorer de volgende beveiligingsinstelling aan te passen. Zorg ervoor dat tijdens het aanpassen van deze instelling, het Network Camera scherm open staat in uw Internet Explorer.

• Ga naar: Extra -> Internet opties -> Beveiliging-> Vertrouwde Websites Ⓙ-> Websites Ⓚ
• Zet in het scherm de optie Serververificatie (https:) uit. Druk vervolgens op "Toevoegen".
  • Start uw Internet Explorer opnieuw op.

Path settings: Selecteer onder de optie "Path settings" waar u de

opnames die uw camera maakt, wilt opslaan

6.3. Kanaaloverzicht van de camera

Met het kanaaloverzicht heeft u de mogelijkheid om de beelden van meerdere aangesloten camera's tegelijk te bekijken.

6.4. Instellingen menu camera

Binnen dit menu kunt u beeldinstellingen van de camera aanpassen: resolutie, beeldsnelheid, helderheid en contrast.

7. Reiniging en onderhoud

⚠ Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt. De toestellen zijn onderhoudsvrij, dus maak ze niet open. De garantie vervalt als u het apparaat opent. Reinig enkel de buitenkant van de toestellen met een zachte, droge doek of borstel.

8. Milieu en afdanken

Het symbool op het materiaal, de accessoires of verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen die aparte verzamelsystemen voor gebruikte elektrische en elektronische apparatuur kennen. Door het apparaat op de juiste manier af te voeren, helpt u mogelijke gevaren voor het milieu en de volksgezondheid te voorkomen die anders door verkeerde behandeling van het afgedankte apparaat zouden worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke rijkdommen. Voer daarom uw oude elektrische en elektronische apparatuur niet af via het huishoudelijke afval.

9. Garantie

Voor dit apparaat geldt een beperkte 3 jarige garantie. Ga voor de garantievoorwaarden naar: www.elro.eu.

NL Hierbij verklaart Smartwares dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Ga naar www.elro.eu voor het document van conformiteit of scan de QR code.
