GEBRUIKSAANWIJZING CD50030 CONSTRUCTA

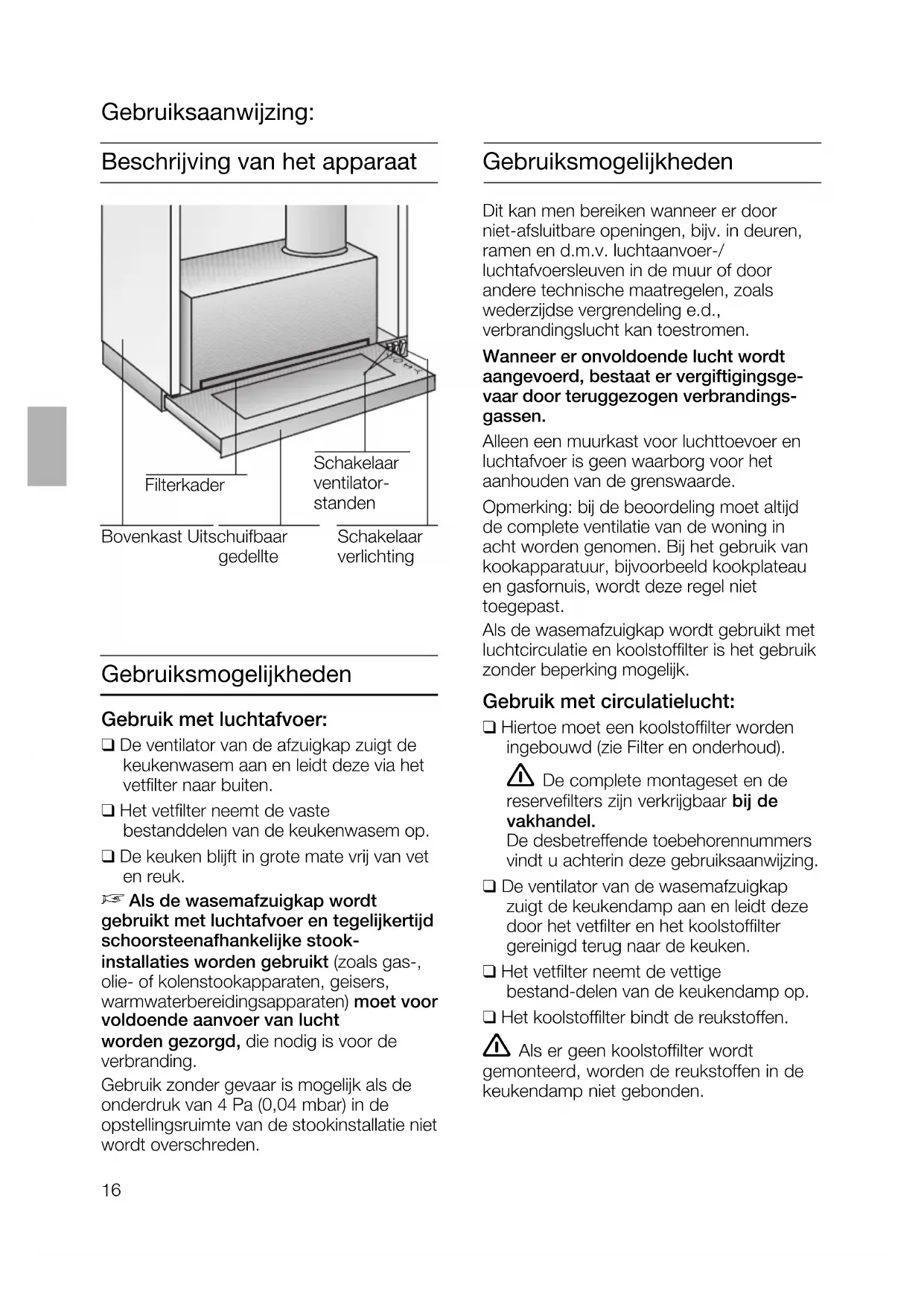

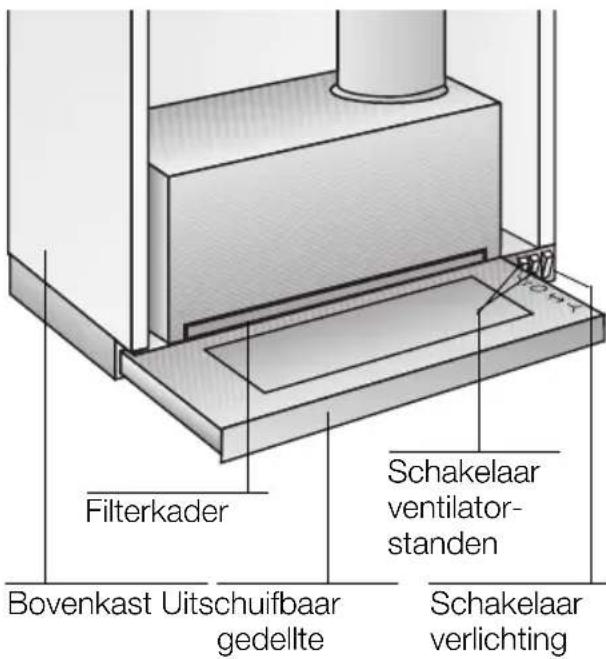

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Filterkader Schakelaar ventilator- standen Bovenkast Uitschuifbaar gedellte Schakelaar verlichtingStoringen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. Vóór het eerste gebruik Belangrijke aanwijzingen: ❑ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.❑ Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.❑ Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.❑ Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventu-eel voor een volgende bezitter van het apparaat. 몇 De kookzones moeten altijd zijn bedekt met pannen. 몇 Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen 몇 Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet. 몇 Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. 몇 Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. 몇 Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen. 몇 Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). 몇 Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik. 몇 Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. 몇 Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. 몇 Afzuigkap nooit zonder vetfilter gebruiken. 몇 Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v.patates frites, alleen onder toezicht toebereiden. 몇 Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen.

Bedienen van de afzuigkap

Verlichting:N.B.: de verlichting kan op elk gewenst tijd-stip worden gebruikt, ook wanneer het uit-schuifbaar gedeelte naar binnen is geduwd.

Uitschakelen van de ventilator: Uitschuifbaar gedeelte naar binnenduwen tot aan de aanslag.N.B.: bij het opnieuw uittrekken van het uitschuifbaar gedeelte werkt de ventilator inde laatst gekozen stand.

몇 De keukenwasem wordt op de doeltreffendste manier verwijderd door: Inschakelen van de afzuigkapbij het begin van het koken. Uitschakelen van de afzuigkappas enkele minuten na het einde van hetkoken.Inschakelen van de ventilator: Uitschuifbaar gedeelte uittrekken.❑ De ventilator is in werking. Gewenste ventilatorstand kiezen.Bedieningselementen van de verschillende modellen:19 Filter en onderhoud Voor het opnemen van de vettige bestanddelen van de keukenwasem kunnen verschillende vetfilters worden gebruikt. Om het vetfilter te kunnen vervangen, moet het filterkader worden verwijderd. Demonteren en monteren van het filterkader: Demonteren:

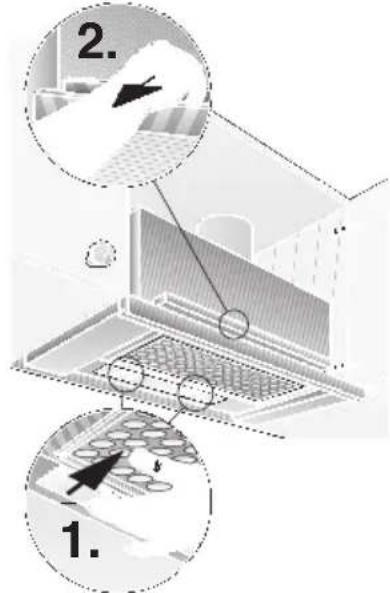

Filterkader aan de handgrepen in het kijkglas naar voren duwen en daarna helemaal naar buiten trekken. Monteren:

Filterkader tegen het huis plaatsen en helemaal naar binnen duwen.

Kastdeur sluiten. Vlies-vetfilter: De filtermat bestaat uit moeilijk ontvlambaar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaar- heid groter en kan de werking van afzuigkap nadelig worden beïnvloed. Belangrijk: Door het op tijd vervangen van het vlies- vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen.

Bij bedrukte vlies-vetfilters uiterlijk wanneer de gekleurde opdruk onduideli- jk wordt.

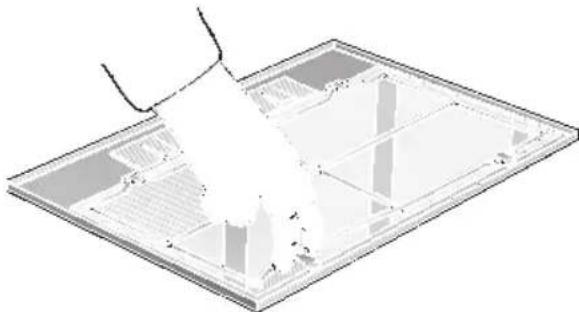

Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoor- schriften voldaan en wordt een optimale werking gewaarborgd. Verwijderen en aanbrengen van het vlies-vetfilter:

Deur tot de aanslag open klappen.

Draadrooster weer inzetten. Metalen vetfilter: De filtermat bestaat uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vethou- dende resten wordt de ontvlambaarheid groter en kan de werking van afzuigkap nadelig worden beïnvloed. Belangrijk: Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.20 Filter en onderhoud Reiniging van de metalen vetfilters: ❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd. ❑ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Belangrijk: Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. ❑ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoon- spoelen en laten afdruipen. Verwijderen en aanbrengen van het metalen vetfilter: Zie demontage en montage van het vlies-vetfilter. Filter met actieve kool: Voor het binden van reukstoffen bij gebruik met luchtcirculatie. Monteren en demonteren:

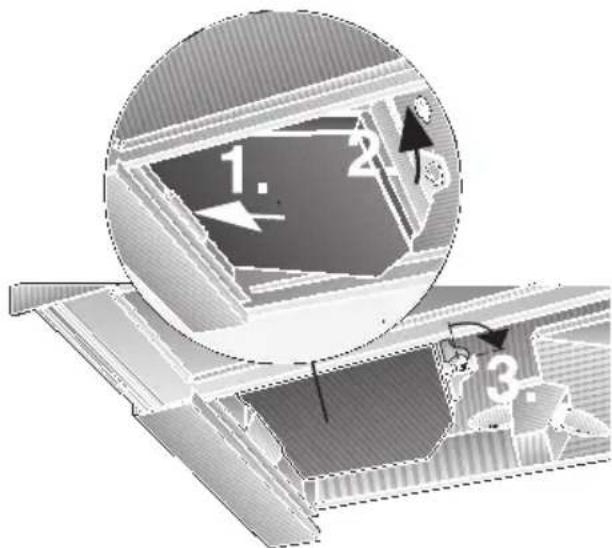

1. Filterkader demonteren.

(zie filter en onderhoud).

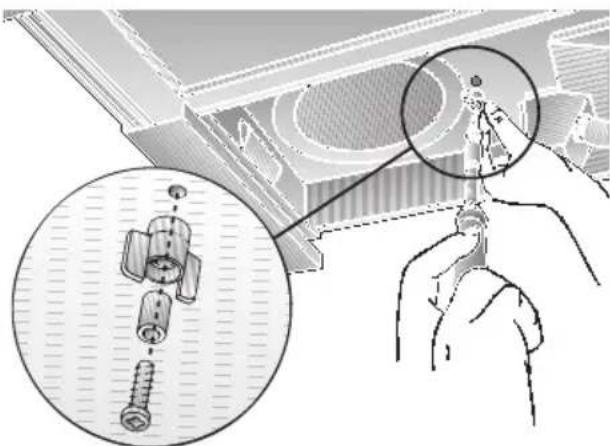

2. Bout door vleugelmoer en huls steken en

in huis draaien (alleen bij de eerste montage nodig). – Bout en vleugelmoer worden bij het filter met actieve kool meegeleverd –.

3. Filter met actieve kool in de bovenste

linkerhoek van het huis plaatsen, omhoog draaien en met de vleugelmoer vastdraaien.

4. Filterkader weer inbouwen.

Het demonteren van het filter met actieve kool vindt plaats in omgekeerde volgorde. Vervangen van het filter met actieve kool: Bij normaal gebruik (1 tot 2 uur per dag) moet het filter met actieve kool ongeveer eenmaal per jaar worden vervangen. Het filter met actieve kool is verkrijgbaar in de vakhandel (zie speciaal toebehoren).

Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd. Afvoer van het oude actieve-koolfilter: ❑ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.21 Reiniging en onderhoud Bij apparaten met glasplaat in het uitschuifbaar gedeelte:

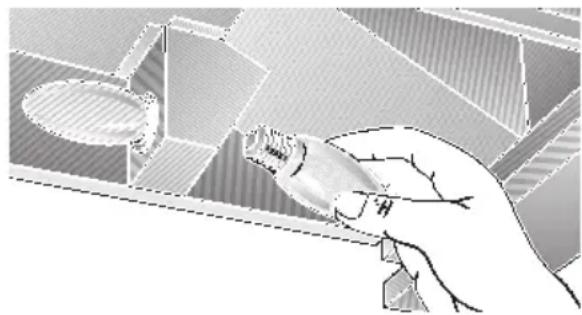

De glasplaat kan gemakkelijk worden verwijderd en in de vaatwasmachine worden gereinigd. Vervangen van de lamp

1. Afzuigkap uitschakelen en stroomloos

maken door de stekker uit het stop- contact te trekken of de zekering te verwijderen.

2. Uitschuifbaar gedeelte naar buiten

trekken en het filterkader verwijderen.

3. Lamp vervangen (in de handel verkrijg-

5. Stekker weer in het stopcontact steken

of zekering inschakelen. Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen! ❑ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. ❑ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. ❑ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. ❑ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken. 몇 De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen. Edelstalen oppervlakken: ❑ Gebruik een milde, niet-schurende edelstaalreiniger. ❑ Reinig alleen in de slijprichting. ❑ Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje. Aluminiumgelikte en kunststof oppervlakken: ❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.22 Belangrijke voorschriften Montagevoorschrift: Extra voorschriften bij gaskook- apparatuur: 몇 Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. 몇 De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. 몇 Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. 몇 Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1. 몇 Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. 몇 Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. 몇 De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. 몇 De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. 몇 Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1. 몇 Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. 몇 Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.23

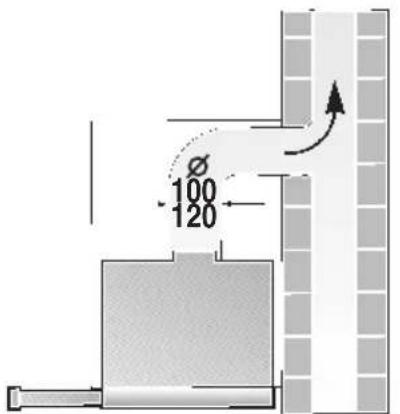

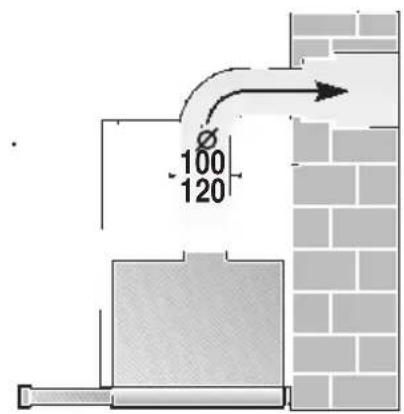

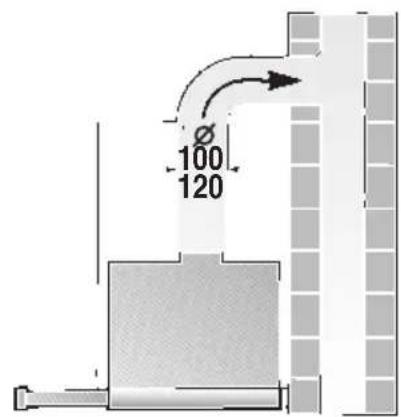

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasscho- orsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigings- gevaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk. Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt. Voor de montage Afzuigkap met luchtafvoer24 Voor de montage Luchtafvoer naar boven:

Daarvoor opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel. – Sjabloon

I is meegeleverd –. 몇 De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u in de gebruiksaanwijzing. Luchtafvoer rechtstreeks naar achteren: – binnen de bovenkast –.

Daarvoor opening maken in de achter- wand van de bovenkast met uitsparing voor elektrische aansluitkabel. Gebruik met circulatielucht ❑ Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. Voorbereiden:

Opening maken in het plafond van de bovenkast met uitsparing voor elektri- sche aansluitkabel. – Sjabloon

I is meegeleverd –. Voor een optimaal vermogen van de afzuigkap:

Korte, gladde afvoerpijp.

Zo weinig mogelijk pijpbochten.

Zo groot mogelijke pijpdiameter (optimaal l 120 mm ) en grote pijpbochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. 몇 De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen. Wij raden binnendiameters van minstens 120 mm aan.

Niet-ronde kanalen moeten een bin- nendiameter hebben die gelijkwaardig is aan die van ronde buizen met een inwendige diameter van 100 of 120 mm. Ze dienen geen scherpe bochten te hebben. l 100 mm ca. 078 cm

Bij afwijkende buisdiameters:

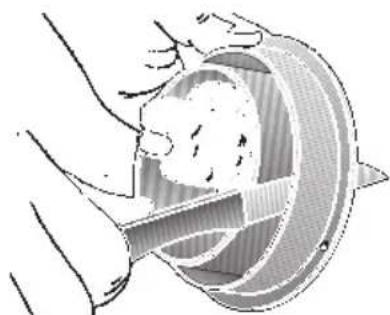

Bij gebruik met luchtafvoer altijd zorgen voor voldoende toevoer van lucht. Aansluiting afvoerbuis: Buisdiameter: 100 of 120 mm:

Meegeleverde afvoeraansluiting inzetten en tot aan de aanslag indraaien.

Bij buisdiameter 120 mm het binnenste gedeelte van de afvoeraansluiting uitsnijden.

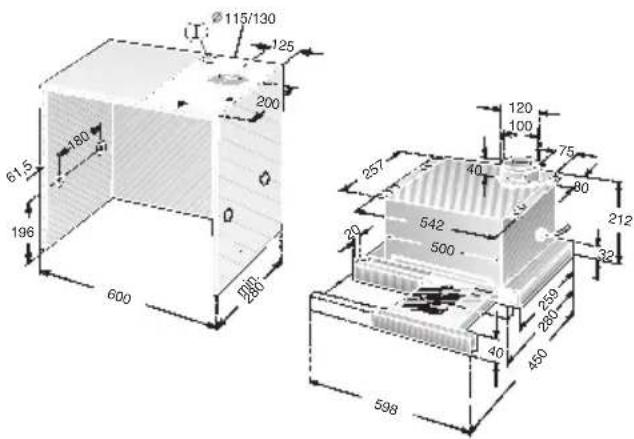

Voorbereiden bovenkast 몇 Minimumafstand tussen de kookzones of branders en de afzuigkap van 650 mm (bij gasfornuis) of 430 mm. (bij elektrisch fornuis) in acht nemen. Deze afzuigkap is bedoeld om te worden ingebouwd in een bovenkast met de volgende afmetingen: Breedte: 600 mm Diepte: 280 tot 350 mm Hoogte: min. 280 mm. Voorbereiden:

1. Kastbodem, indien aanwezig,

verwijderen. 몇 De stabiliteit van de kast moet zijn gewaarborgd.

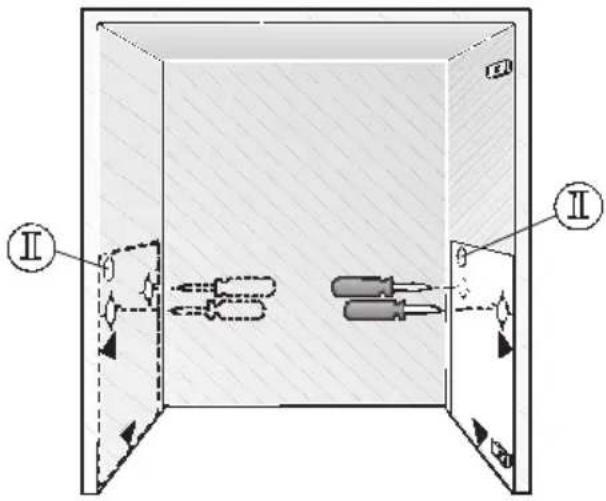

2. Zowel rechts als links twee

bevestigingspunten aan de binnenzijden van de kast aftekenen en met een priem insteken. Wanneer er wordt geboord: l 2 mm – max. 10 mm diep. Voor het aftekenen van de bevestigings- punten de meegeleverde sjabloon

De bevestigingspunten op de sjabloon zijn zo bepaald dat een 20 mm dikke handgreeprand aansluitend op de kast kan worden gemonteerd.

Wanneer geen handgreeprand wordt gemonteerd, moeten de bevestigings- punten 20 mm naar voren worden verplaatst. Bij kastdiepten van meer dan 280 mm kan het apparaat naar achteren worden verplaatst, . . . wanneer de lichtlijst van de inbouw- . . . keuken naar achteren is verplaatst. . . . wanneer de handgreeprand meer . . . dan 20 mm dik is. Daarvoor de bevestigingspunten zo ver als nodig naar achteren verplaatsen.

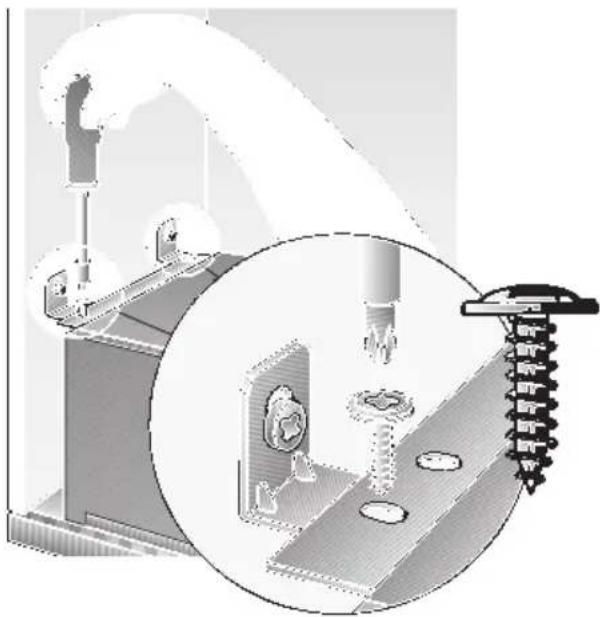

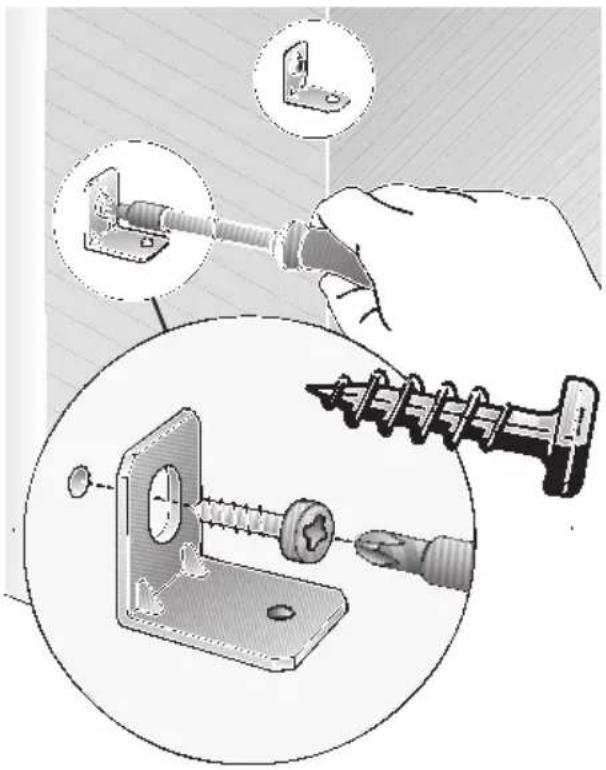

3. De vier meegeleverde bevestigings-

haken op hun plaats brengen en vastschroeven.26 Inbouwen in de bovenkast

1. Kastdeur op de juiste plaats brengenwanneer het scharnier na het inbouwenvan de afzuigkap niet meer bereikbaar

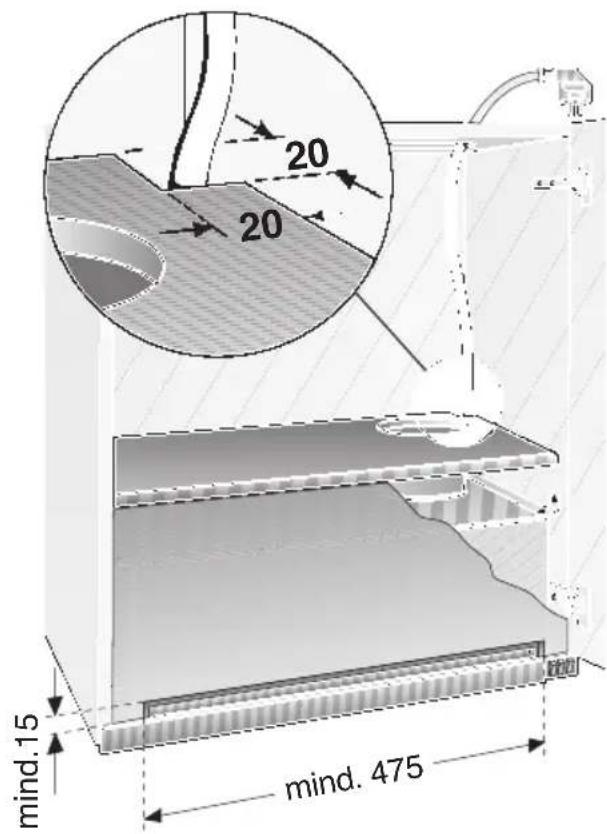

is. 2. Afzuigkap op de bevestigingshakenplaatsen en naar binnen schuiven. 4. Vlak boven de afzuigkap een tussen-bodem monteren. Openingen makenvoor de buisverbinding en voor denetaansluitkabel.

mind.15 mind. 475 몇 Als de tussenbodem vast is ingebou- wd, moeten er vier gaten worden geboord,zodanig dat de vier bevestigingsschroevenvoor de afzuigkap bereikbaar zijn.5. Netaansluitkabel door de opening in debovenkast steken en de buisverbindingtot stand brengen.6. Elektrische verbinding tot stand brengen.7. Wanneer op het uitschuifbare gedeeltegeen handgreeprand wordt gemonteerd, moeten de drie gaten metde meegeleverde dopjes worden afgesloten.Belangrijk: de afzuigkap moet stevig opde vier bevestigingshaken liggen.3. Meegeleverde vier schroeven losjesindraaien, afzuigkap op zijn plaats brengen en vastschroeven. 몇 Controleren of de afzuigkap stevig in de kast is bevestigd.27 Inbouwen in de bovenkast

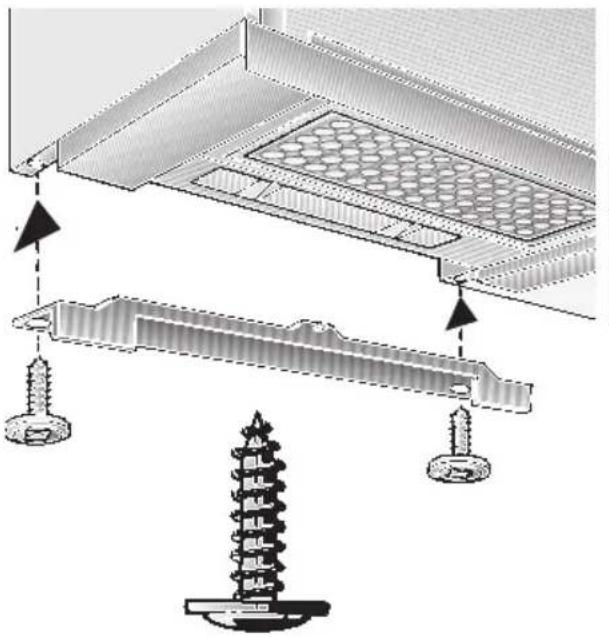

8. Wandafscherming indien nodig inkorten

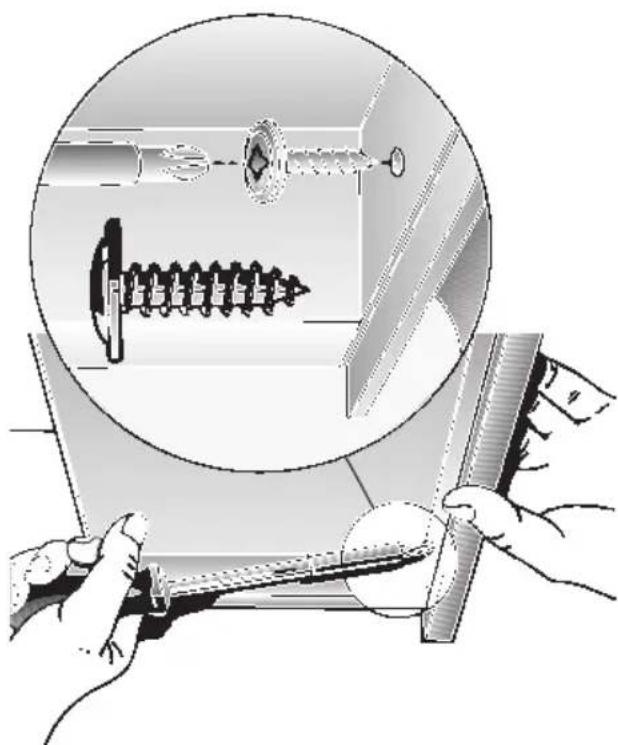

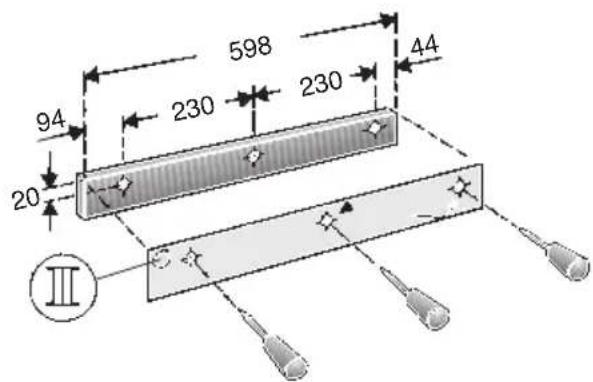

tot de benodigde lengte en op de boven- kast vastschroeven. Monteren van een handgreeprand:

Op het uitschuifbare gedeelte kan een handgreeprand worden gemonteerd.

De handgreeprand kan een bij het keukenmeubel passende houten rand of een als extra toebehoren verkrijgbare handgreep zijn (zie extra toebehoren in de gebruiksaanwijzing).

1. Met meegeleverde sjabloon

III de drie bevestigingspunten op de handgree- prand aftekenen en met priem insteken. Wanneer er wordt geboord: l 2 mm – max. 10 mm diep.

2. Handgreeprand op zijn plaats brengen en

met de drie meegeleverde schroeven aan het apparaat vastschroeven.

Inbouwen in de bovenkast N.B.: het huis van de afzuigkap kan binnen de bovenkast worden bekleed (b.v. met spaanplaat). Daarbij in acht nemen: – De tussenbodem mag niet op het huis van de afzuigkap worden geplaatst. – De bekleding aan de voorzijde niet bevestigen aan het huis. – Het apparaat moet toegankelijk blijven voor het vervangen van het filter en voor de klantenservice. Elektrische aansluiting De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stop- contact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de afzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.
