Producttype	Afzuigkap
Merk	Constructa
Model	CD53030
Afmetingen (L x B x H)	Ongeveer 90 cm x 50 cm x 40 cm
Gewicht	Ongeveer 12 kg
Voeding	230 V ~ 50 Hz
Maximaal vermogen	250 W
Maximale luchtopbrengst	Ongeveer 600 m³/h
Maximaal geluidsniveau	65 dB(A)
Aantal snelheden	3 snelheden + intensief
Filtertype	Metaal vetfilter, wasbaar
Koolstoffilter (optioneel)	Herbruikbaar model verkrijgbaar als accessoire
Verlichting	2 LED-lampen (2 x 3 W)
Werking	Afvoer of recirculatie
Bediening	Druktoetsen
Filteronderhoud	Vetfilter wasbaar in de vaatwasser
Veiligheid	Automatische uitschakeling bij oververhitting
Repareerbaarheidsindex	7,5/10 (schatting)
Reserveonderdelen beschikbaar	Filters, lampen, schakelaars

Veelgestelde vragen - CD53030 CONSTRUCTA

Hoe installeer ik de Constructa CD53030 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd de minimale afstanden aan tussen de afzuigkap en de kookplaat (650 mm voor elektrisch koken, 750 mm voor gasfornuis). Volg het montageschema in de handleiding.

Hoe reinig ik het vetfilter van mijn afzuigkap?

Het metalen vetfilter kan in de vaatwasser op 65°C worden gereinigd of met de hand met warm water en afwasmiddel. Laat het volledig drogen voordat u het terugplaatst.

Is een koolstoffilter nodig voor mijn afzuigkap?

Een koolstoffilter is alleen nodig als u de afzuigkap in recirculatiemodus gebruikt (zonder externe afvoer). Het wordt elke 3 tot 6 maanden vervangen, afhankelijk van het gebruik.

Wat moet ik doen als mijn afzuigkap lawaai maakt?

Controleer of de afzuigkap goed is bevestigd en of de filters schoon zijn. Een ongewoon geluid kan worden veroorzaakt door een vreemd voorwerp in de ventilator of een onevenwicht van de motor. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe vervang ik de lamp van de afzuigkap?

Koppel de afzuigkap los van de stroom. Verwijder het lampenkapje (vaak vastgeklikt). Vervang de defecte LED-lamp door een lamp van hetzelfde type (G4, 3W). Plaats het kapje terug en sluit de stroom weer aan.

Waarom gaat de afzuigkap niet aan?

Controleer de stroomtoevoer (zekering, aardlekschakelaar) en of de stekker goed in het stopcontact zit. Als het probleem aanhoudt, kan de motor of de schakelaar defect zijn. Neem contact op met een technicus.

Hoe gebruik ik de intensieve functie?

De intensieve functie (boost) wordt geactiveerd door op de speciale knop te drukken. Deze werkt gedurende 10 minuten op maximale snelheid en keert daarna automatisch terug naar de vorige snelheid.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrische kookplaat is de minimale afstand 650 mm; voor een gasfornuis 750 mm. Houd u aan deze afstanden om brandgevaar te voorkomen.

Kan ik de afzuigkap zonder vetfilter gebruiken?

Nee, het vetfilter beschermt de motor en de afvoer. Zonder filter hoopt vet zich op in de afzuigkap, vermindert de prestaties en vormt het een brandgevaar.

Waar kan ik reserveonderdelen vinden voor model CD53030?

Reserveonderdelen (filters, lampen, schakelaars) zijn verkrijgbaar op de officiële Constructa-website of bij erkende dealers. Gebruik de exacte modelreferentie.

GEBRUIKSAANWIJZING CD53030 CONSTRUCTA

[nl] Gebruiksaanwijzing en installatievoorschrift 16

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠️De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand- delen van de keukendamp op

☐ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.
⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).
⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
⚠ Afzuigkap nooit zonder vetfilter gebruiken.
⚠ Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.
⚠️Onder de afzuigkap niet flamberen. ! Brandgevaar bij het vetfilter door opstijgende vlammen.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠️ De kookzones moeten altijd zijn bedekt met pannen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

⚠ Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bediening van de afzuigkap

⚠️ De keukendamp wordt als volgt effectief verwijderd:

☐ Schakel de afzuigkap in wanneer u begint met koken.
☐ Schakel de ventilator pas uit enkele minuten nadat de gerechten klaar zijn.

Inschakelen van de ventilator:

1. Trek het uitschuifbare gedeelte aan de handgreep naar buiten.
   ☐ De ventilator werkt.
2. Kies de gewenste ventilatorstand.

Bedieningselementen van de verschillende modellen:

Stand 3

Stand 1

Stand 2

Stand 1

Stand 2

Stand 3

Stand 1

Uit

Stand 2

Uitschakelen van de ventilator:

☐ Schuif het uitschuifbare gedeelte tot aan de aanslag naar binnen.

N.B.: de verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het uitschuifbare gedeelte is ingeschoven

Verlichting:

Uit

Aan

N.B.: de verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het uitschuifbare gedeelte is ingeschoven.

Filters en onderhoud

Voor het opvangen van vette bestand- delen in de keukendamp zijn metalen vetfilters ingebouwd.

De filtermatten zijn gemaakt van onbrandbaar metaal.

Let op:

Bij toenemende verzadiging met vethoudende bestanddelen neemt de ontvlambaarheid toe en kan de werking van de afzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.

☐ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoon- spoelen en laten afdruipen.

Demonteren en monteren van de filterhouder

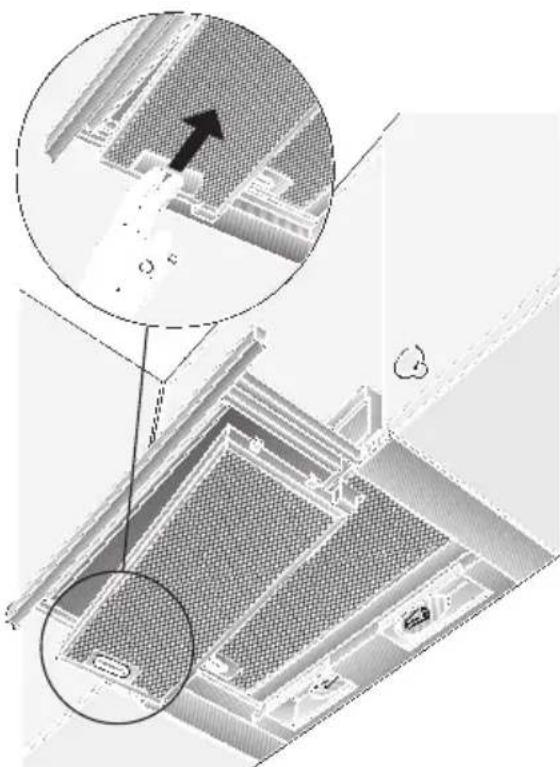

Demonteren:

1. Het uitschuifbare gedeelte tot aan de aanslag naar buiten trekken.
2. De vergrendeling op de filterhouder in de pijlrichting verplaatsen tot aan de aanslag.

□ Bij het gebruik van twee vetfilters eerst het voorste vetfilter demonteren.

1. De filterhouder zijwaarts neerklappen en verwijderen.

Monteren:

1. Het uitschuifbare gedeelte tot aan de aanslag naar buiten trekken.

2. De filterhouder schuin houden en met een zijde in de houder plaatsen, omhoog klappen en tegen de aanslag plaatsen met behulp van de vergrendeling.

□ Bij het gebruik van twee vetfilters eerst de achterste en daarna de voorste filterhouder (met het profiel) monteren in het uitschuifbare gedeelte.

⚠ Zorg ervoor dat de vetfilters aan beide zijden goed zijn aangebracht.

Filters en onderhoud

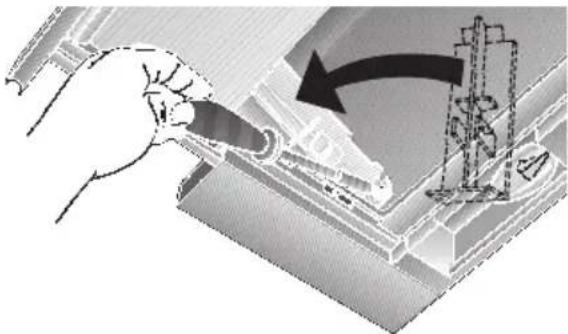

Filter met actieve koolstof:

Voor het binden van de geurstoffen bij gebruik als recirculatiekap.

Het koolstofffilter wordt boven de vetfilters in de afzuigkap gemonteerd.

1. Demonteer de vetfilters (zie Filters en onderhoud).
2. De twee meegeleverde kunststof houders rechts en links in de behuizing van de afzuigkap aanbrengen en vastzetten met een schroef (dit is alleen de eerste maal nodig dat er een koolstofffilter wordt gemonteerd).

1. Het koolstofffilter van onderaf in de behuizing van de afzuigkap schuiven en aan beide zijden vastzetten.

Hierbij moet de rand van het koolstofffilter zich onderaan bevinden.

1. De vetfilters weer monteren (zie Filters en onderhoud).

De demontage van het koolstofffilter gaat in omgekeerde volgorde.

Hiertoe drukt u de vergrendelhaak naar buiten.

Vervangen van het koolstofffilter:

Bij normaal gebruik (dagelijks 1 tot 2 uur) moet het koolstofffilter ongeveer 1 x per jaar worden vervangen.

Actieve koolstoffilters zijn verkrijgbaar bij de VAKHANDEL en bij ons Technisch Service-centrum (zie Speciaal toebehoren).

- Gebruik uitsluitend originele filters. Alleen dan bent u verzekerd van een optimale werking.

Afvoer van oude koolstoffilters:

☐ Koolstoffilters bevatten geen schadelijke stoffen en kunnen dus met het normale huisvuil worden meegegeven.

Reiniging en onderhoud

Bij apparaten met glasplaat in het uitschuifbaar gedeelte:

☐ De glasplaat kan gemakkelijk worden verwijderd en in de vaatwasmachine worden gereinigd.
□ Voor het verwijderen de klemstrips naar buiten schuiven.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠️ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!
- Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

• Gebruik een milde, niet-schurende edelstaalreiniger.
  □ Reinig alleen in de slijprichting.
  □ Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Vervangen van de lamp

1. Afzuigkap uitschakelen en stroomloos maken door de stekker uit het stopcontact te trekken of de zekering te verwijderen.
2. Het uitschuifbare gedeelte tot aan de aanslag naar buiten trekken.
3. De lampafscherming naar voren trekken.

1. Lamp vervangen. (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).

1. De lampafscherming weer aanbrengen.
2. Stekker weer in het stopcontact steken of zekering inschakelen.

Belangrijke voorschriften

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
⚠️De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠️De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
⚠ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1.
⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
⚠️Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠️Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠️De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠️Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas-schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is.

Wanneer bij het apparaat geen terugslag-klep is gevoegd, kan deze worden verkregen in de vakhandel (zie speciaal toebehoren in de gebruiksaanwijzing).

Voor de montage

Monteren van de terugslagklep:

1. Het afschermrooster uit de luchtafvoeropening knippen.

1. De terugslagklep aanbrengen in de opening van de luchtafvoer.

Wanneer de afvoerlucht door de buitenmuur wordt geleid, dient een telescoopmuurkast te worden gebruikt.

Voor een optimaal vermogen van de afzuigkap:

□ Korte, gladde afvoerpijp.
☐ Zo weinig mogelijk pijpbochten.
☐ Zo groot mogelijke pijpdiameter (optimaal ∅ 120 mm) en grote pijpbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

□ Ronde buizen.
Wij raden
binnendiameters van minstens 120 mm aan.
Niet-ronde kanalen moeten een binnendiameter hebben die gelijkwaardig is aan die van ronde buizen met een inwendige diameter van 100 of 120 mm. Ze dienen geen scherpe bochten te hebben.
∅ 100 mm ca. 78 cm²
120 mm ca. 113 cm ^2

Bij afwijkende buisdiameters:

Afdichtstrip inzetten.
□ Bij gebruik met luchtafvoer

altijd zorgen voor voldoende toevoer van lucht.

Luchtafvoer naar boven:

☐ Daarvoor opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel.
- Sjabloon Ⓘ is meegeleverd -.

Voor de montage

Luchtafvoer rechtstreeks naar achteren:

- binnen de bovenkast -.

☐ Daarvoor opening maken in de achterwand van de bovenkast met uitsparing voor elektrische aansluitkabel.

Aansluiting luchtafvoerbuis ∅ 100 mm:

☐ Het afschermrooster uit de luchtafvoeropening knippen.
☐ Het tussenstuk (meegeleverd, type-afhankelijk, of verkrijgbaar in de vakhandel) bevestigen op de luchtafvoeropening.

Aansluiting luchtafvoer ∅ 120 mm:

☐ Het afschermrooster uit de luchtafvoeropening knippen.

Gebruik met circulatielucht

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

⚠️De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u in de gebruik-saanwijzing.

Elektrische aansluiting

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact.

☐ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.
Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠️Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Voorbereiden bovenkast

⚠️ Minimumafstand tussen de kookzones of branders en de afzuigkap van 650 mm (bij gasfornuis) of 430 mm. (bij elektrisch fornuis) in acht nemen.

Deze afzuigkap is bedoeld om te worden ingebouwd in een bovenkast met de volgende afmetingen:

Breedte: 600 mm

Diepte: 280 tot 350 mm

Hoogte: min. 300 mm

Voorbereiden:

1. Kastbodem, indien aanwezig, verwijderen.

⚠️ De stabiliteit van de kast moet zijn gewaarborgd.

1. Zowel rechts als links twee

bevestigingspunten aan de binnenzijden van de kast aftekenen en met een priem insteken.

Wanneer er wordt geboord:

∅ 2 mm - max. 10 mm diep.

Let op:

□ Voor het aftekenen van de bevestigingspunten de meegeleverde sjabloon Ⓐ gebruiken.
☐ De bevestigingspunten op de sjabloon zijn zo bepaald dat een 20 mm dikke handgreeprand aansluitend op de kast kan worden gemonteerd.

☐ De positie van de handgreeprand (maat ) kan met behulp van een aanslag naar voren worden verplaatst.

Bij kastdiepten van meer dan 280 mm kan het apparaat naar achteren worden verplaatst,

... wanneer de lichtlijst van de inbouw-keuken naar achteren is verplaatst.
... wanneer de handgreeprand meer dan 20 mm dik is.

Hiervoor legt u de sjabloon Ⓐ verder naar achteren.

Voorbereiden bovenkast Inbouwen in de bovenkast

1. De meegeleverde bevestigingsstrips uitlijnen en vastschroeven.
   ⚠️De dikte van de kastzijwanden (16 mm of 19 mm) in acht nemen. Maat X.

x=16mm x=19mm

⚠Als de inwendige diepte van de kast kleiner is dan 280 mm, dan moet de achterwand over een hoogte van 250 mm worden verwijderd.

1. De filterhouder verwijderen (zie de gebruiksaanwijzing).
2. De kastdeuren uitlijnen als het scharnier niet meer toegankelijk is na het monteren van de afzuigkap.
3. De afzuigkap van onderaf in de kast tillen en omhoog drukken totdat de montagehulpstukken links en rechts vastgeklemd zitten.

1. Het uitschuifbare gedeelte tot aan de aanslag naar buiten trekken.
2. Ter bevestiging van de afzuigkap de twee schroeven links en rechts aanbrengen, maar niet helemaal vastschroeven. Daartoe de afzuigkap iets optillen.
3. De afzuigkap uitlijnen in de kast en vast-schroeven.

Inbouwen in de bovenkast

1. De elektriciteitskabel door de opening in de bovenkast voeren en de afvoer aanbrengen.

2. De elektrische aansluiting tot stand brengen.

3. Wandbekleding indien nodig op de juist lengte brengen (bijv. afzagen) en vastschroeven tegen de bovenkast.

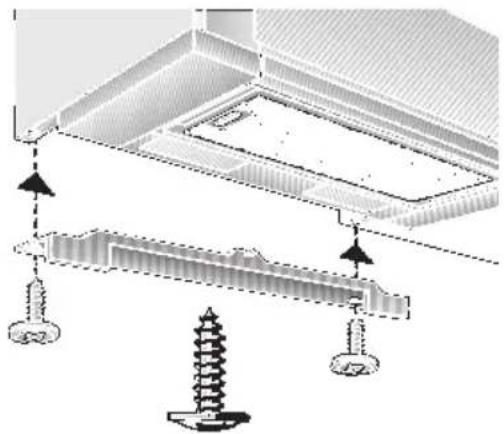

Monteren van de handgreep:

□ Op het uitschuifbare gedeelte moet een handgreep worden gemonteerd.

☐ De handgreeprand kan een bij het keukenmeubel passende houten rand of een als extra toebehoren verkrijgbare handgreep zijn (zie extra toebehoren in de gebruiksaanwijzing).

1. Markeer twee bevestigingspunten op de handgreep met behulp van de meegeleverde sjabloon Ⓤ en maak inkepingen op deze punten met een scherp gereedschap.

Als u boorgaten maakt: ∅ 2 mm – max. 10 mm diep.

1. De handgreep uitlijnen en vastschroeven op het apparaat met de twee meegeleverde schroeven.

1. De filterhouder monteren (zie de gebruiksaanwijzing).

N.B.: het huis van de afzuigkap kan binnen de bovenkast worden bekleed (b.v. met spaanplaat).

Daarbij in acht nemen:

- De tussenbodem mag niet op het huis van de afzuigkap worden geplaatst.

- De bekleding aan de voorzijde niet bevestigen aan het huis.

- Zorg ervoor dat het apparaat toegankelijk is voor de klantenservice.

Demonteren:

De demontage gebeurt in omgekeerde volgorde.

N.B.: bij gebruik met circulatielucht moeten het koolstofffilter en de kunststof houder worden gedemonteerd om bij de bevestigingsschroeven en de montage-hulpstukken te kunnen komen.

Gewicht in kg:

Luchtafvoer Luchtcirculatie
9,5 10,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
