CD22130 - Afzuigkap CONSTRUCTA - Gratis gebruiksaanwijzing en handleiding

Type product	Decoratieve afzuigkap
Merk	Constructa
Model	CD22130
Afmetingen (H x B x D)	15 x 60 x 50 cm
Gewicht	12 kg
Voeding	220-240 V, 50 Hz
Afzuigvermogen	650 m³/h
Geluidsniveau	65 dB(A) (max)
Afvoertype	Buitenafvoer of recirculatie
Aantal snelheden	3
Verlichting	LED, 2 x 3 W
Filtertype	Wasbaar metaal vetfilter
Koolstoffilter	Optioneel (recirculatiemodel)
Bediening	Drukknoppen
Onderhoud en reiniging	Maandelijks het vetfilter reinigen; het koolstoffilter elke 6 maanden vervangen
Veiligheid	Automatische uitschakeling bij oververhitting
Reserveonderdelen beschikbaar	Filters, lampen, koolstofkit
Repareerbaarheid	Repareerbaarheidsindex 8.2/10
Algemene informatie	Voor huishoudelijk gebruik; aanbevolen wandmontage

Veelgestelde vragen - CD22130 CONSTRUCTA

Hoe installeer ik de Constructa CD22130 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de muur het gewicht kan dragen en dat de afstand tussen de afzuigkap en de kookplaat minimaal 65 cm is voor elektrische fornuizen en 75 cm voor gas.

Wat is het maximale afzuigvermogen?

Het maximale afzuigvermogen is 650 m³/h.

Hoe reinig ik het vetfilter?

Het metalen vetfilter kan in de vaatwasser of met de hand worden gereinigd met warm zeepwater. Laat het volledig drogen voordat u het terugplaatst.

Is een koolstoffilter nodig?

Het koolstoffilter is alleen nodig in recirculatiemodus. Het wordt niet meegeleverd met het apparaat en moet apart worden aangeschaft.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 6 maanden worden vervangen, of vaker bij intensief gebruik.

De afzuigkap maakt geluid, is dat normaal?

Een geluidsniveau tot 65 dB(A) op maximale snelheid is normaal. Als het geluid overmatig is, controleer dan of de filters schoon zijn en de installatie correct is.

Hoe schakel ik de verlichting van de afzuigkap in?

Gebruik de speciale knop op het bedieningspaneel. De LED-verlichting wordt onafhankelijk van de ventilatie ingeschakeld.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst of het apparaat is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan de afzuigkap in recirculatiemodus worden gebruikt zonder buitenafvoer?

Ja, installeer gewoon een recirculatieset met koolstoffilter. De lucht wordt gefilterd en terug de kamer in gestuurd.

Hoe kan ik reserveonderdelen krijgen voor de CD22130?

Reserveonderdelen (filters, lampen, koolstofset) zijn verkrijgbaar bij erkende Constructa-dealers of op de officiële website.

GEBRUIKSAANWIJZING CD22130 CONSTRUCTA

nl Gebruiksaanwijzing en montagevoorschrift

Beschrijving van het apparaat Gebruiksmogelijkheden

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
☐ Het vetfilter neent de vaste bestandellen van de keukenwasen op.
□ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstcokapparaten, geisers, waterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is nogelijk als de onderdruk van 4 Pa (0,04 nbar) in de opstellingsruimte van de stockinstallatie niet wordt overschreten.

Dit kan ren bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de ruur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestroren.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muirkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aarhouden van de grenswaarde.

Comerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genoren. Bij het georuik van kookapparatuur, bijvoorbeeld kookplateau en gasformuis, wordt deze regel niet toegepast.

Als de waserafzuigkap wordt gebruikt net luchtcirculatie en kcolstofffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorenummers vindt u achterin deze gebruiksaanwijzing.

De ventilator van de wasemafzuigkao zuiigt de keukendarp aan en leict deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.
☐ Het vetfilter neamt de vettige bestand-delen van de keukendamp oo.
☐ Het koolstofffilter bindt de reukstoffen.

Als er geen koolstofffilter wordt genorteerd, worden de reukstoffen in de keukendamp niet gebonden.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

□ Deze gebruiksaamwijzing geldt voor verschillende uitvceeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uittsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

☐ Lees de gebruiksaanwijzing zorgvuldig voorcat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
- Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠️ Aansluiting en ingeoruikrening mogen alleen door een vakran worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadige raakt, moet deze worden vervangen door de faorikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkoren.

⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

Afzuigkap uitsluitend net ingeschroefde lampen gebruiken.

⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overlige lampen te voorkoren.

Vóór het eerste gebruik

⚠️ Afzui gkao noit zonder vetfilter gebruiken.

Oververhit vet en clie is genakkelijk ontvlaanbaar. Daaron gerechten net vet of clie, b.v. patates frites, alleen onder toezicht toebereiden.

Onder de afzuigkap niet flarberen. Brandgevaar bij het vetfilter door opstijgerde vlammen.

⚠️ De kockzones moeten altijd zijn bedekt net parnen.

Boven een formuis voor vaste brandstoffen (steenkcol, hout e.c.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagewcorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskokzones tegelijk largdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kars op brandwonden bij aanraking van de opervlakken van de behuizing en gevaar van beschadiging van de afzuigksp.

Bij gebruik van de afzuigkap bowen een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximunstand worden gezet.

Bedienen van de wasemafzuigkap

⚠️ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

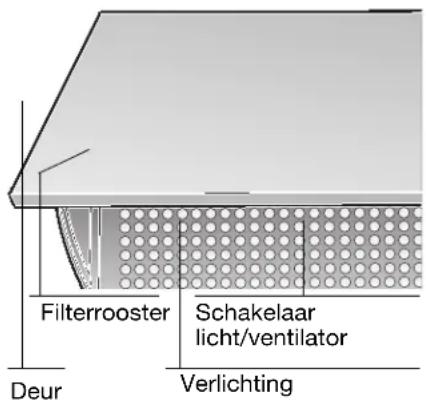

Licht Ventilatorstanden

☐ Inschakelen van de wasemafzuigkap bij het begin van het koken.
☐ Uitschakelen van de wasemafzuig-kap pas enkele minuten na het einde van het koken.

Inschakelen van de ventilator:

☐ Deur openklappen.

□ Ventilatorstand kiezen.

Uitschakelen van de ventilator:

Bij het opnieuw openklappen van de deur werkt de ventilator in de laatst gekozen stand.

Inschakelen van de ventilator:

☐ Deur openklappen.
☐ Ventilatorstand kiezen.
□ Bij intensieve stand via een pal.

Uitschakelen van de ventilator:

De wasemafzuigkap kan op verschillende manieren worden uitgeschakeld.

Uitschakelen 1:

☐ Schakelaar op 0 – ventilator uitzetten.

Uitschakelen 2:

☐ Deur dichtklappen (schakelaar blijft ingeschakeld).
Om opnieuw in te schakelen, deur openklappen. De wasemafzuigkap werkt in de laatst gekozen ventilatorstand.

Verlichting:

De verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanneer de ventilator is uitgeschakeld of de deur is gesloten.

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukenwasem kunnen verschillende vetfilters worden gebruikt.

Vliesfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd vervangen van het vliesfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vliesfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het vliesfilter na 8 tot 10 weken worden vervangen.
Bij bedrukte vliesfilters uiterlijk wanneer de gekleurde opdruk onduidelijk wordt.
- Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd vervangen van het metalen vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reinigen van het metalen vetfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het metalen vetfilter na 8 tot 10 weken worden gereinigd.

- Het reinigen kan plaatsvinden in de vaatwasmachine. Daarbij kan een lichte verkleuring optreden.

Belangrijk:

Een sterk verzadigd metalen vetfilter niet samen met vaatwerk reinigen.

Bij het met de hand reinigen, filtermatten in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en laten afdruipen.
- Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

⚠️ Verwijderen en aanbrengen van het metalen vetfilter:

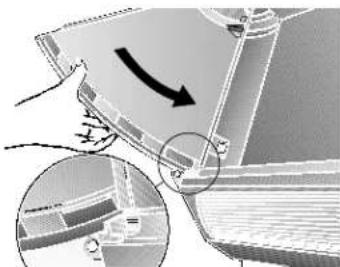

1. Deur tot de aanslag openklappen.
2. Filterrooster optillen, over de houders naar voren trekken en naar beneden verwijderen.

1. Draadrooster verwijderen.

1. Verzadigde filtermat verwijderen, filtermat en filterrooster reinigen. Gereinigde filtermat weer inleggen. Er daarbij op letten dat er in het midden geen opening ontstaat.

1. Filtermat met draadrooster vast-klemmen.

1. Filterrooster tegen behuizing leggen en naar boven schuiven. Onderzijde over de houders naar achteren drukken en laten zakken.

⚠ Er op letten dat het filterrooster aan beide zijden achter de houders goed vast zit.

Actieve-koolfilter:

Voor het binden van reukstoffen bij gebruik met luchtcirculatie.

Aanbrengen en verwijderen:

1. Deur tot de aanslag openklappen.
2. Filterrooster optillen, over de houders naar voren trekken en naar beneden verwijderen.

1. Bout door vleugelmoer en huls steken en in behuizing draaien (alleen bij de eerste montage nodig).

- Bout en vleugelmoer worden bij het actieve-koolfilter meegeleverd -

1. Met een schroevedraaier de beide plaatjes in de behuizing naar achteren doordrukken (alleen bij de eerste montage nodig).

1. Actieve-koolfilter in de onderste linkerhoek van de behuizing plaatsen. Verschuiven tot de beide bevestigingsshaken in de openingen vallen en met de vleugelmoer boven vastdraaien.

1. Filterrooster tegen behuizing

plaatsen en naar boven duwen. Onderzijde over de houders naar achteren duwen en laten zakken.

⚠ Er op letten dat

het filterrooster aan beide zijden achter de houders goed vast zit.

De demontage vindt plaats in omgekeerde volgorde.

Aanwijzing:

Bij het voor de eerste keer inschakelen na het aanbrengen van een nieuw actieve-koolfilter gedurende korte tijd een vochtige doek over de uitblaasopening boven op het apparaat leggen, zodat los koolstof wordt opgevangen.

Vervangen van het actieve-koolfilter: Bij normaal gebruik (1 tot 2 uur per dag) moet het actieve-koolfilter ongeveer eenmaal per jaar worden vervangen. Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie speciaal toebehoren).

- Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

Reiniging en onderhoud Vervangen van de lampen

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of door het verwijderen van de zekering.

Bij het vervangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de toegankelijke delen van het huis verwijderen.

Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

□ Voor het reinigen van de wasemaf-zuigkap heet afwassop gebruiken.
- Gebruik bij sterkere (oudere) vervuiling een ruitenreinigingsmiddel.

Gelakte oppervlakken, kunststofonderdelen:

• Gebruik geen schurende reinigingsmiddelen of krassende sponzen.

• Een zacht sopje of een zacht ruiten-reinigingsmiddel op een zachte, vochtige doek doen.
  Aanwijzing: alcohol (spiritus) niet op kunststofoppervlakken gebruiken, an-ders kunnen doffe plekken ont-staan.
  □ Voorzichtig! Keuken voldoende ventileren, geen open vuur.

• Wasemafzuigkap uitschakelen en stroomloos maken door de stekker uit het stopcontact te trekken of de zekering te verwijderen.

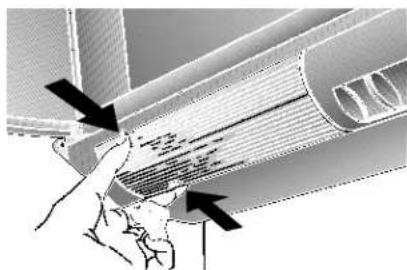

• Lampafscherming bij de gemarkeerde plaatsen licht samenduwen en naar voren verwijderen.

1. Lamp vervangen (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).
2. Lampafscherming weer aanbrengen.
3. Stekker weer in het stopcontact steken of zekering aanbrengen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnen-ruimte van de wasemafzuigkap nadat u het filterrooster hebt verwijderd.

Montagevoorschrift:

Belangrijke voorschriften

Cude apparaten zijn geen waarcelocs afval. Door een rilieubemuste afvoer kunnen waardevolle materialen oprieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠ Um nieuwe apparaat wordt tijdens het vervoer beschernd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasenafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠️ De wasemafzuigkap altijd boven het ridden van het formuis aanbrenger.
⚠️ Kiniurnafstand tussen elektrische kockzones en de onderkant van de wasenafzuigkap: 650 mm, afb. 1.
⚠ Eoven een formuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (oijvoorbeeld door vonker) is de montage van de wasenafzuligkap alleen toegestaan als het formuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genoren. Deze beperking geldt niet voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen waserafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door oostijgende waterdarp onder aan de waserafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones noeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de faorikant van het gasformuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasenafzuigkap mag zich na de irbouw een hoge kast of hoge wand bevincen. Afstand rinstens 50 mm.
⚠ Bij gaskookzones bedraagt de mininumafstand tussen de bovenkant van de pancirager en de onderkant van de afzu- igkap: 650 mm, afb. 1.

Exhaust-air mode

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleic.

De afvoerlucht rag niet worden afgevoerd via een in gebruik verkerende rock- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruinten waarin stockinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de luont wordt afgewcerd via een in gebruik verkerende rook- of afvoer - gasschoorsteen moet de toesterning van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zcal's gas-, olie- of kolenstokapparaten, geisers, waterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die noog is voor de verbranding.

Gebruik zonder gevaar is nogelijk als de onderdruk van 4 Pa (0,04 rbar) in de opstellingsruimte van de stockinstallatie niet wordt overschrecen.

Dit kan ren bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaarvoer-/luchtafvoersleuven in de ruur of door andere technische naatregelen, zoals wederzijcse vergrendeling e.d., verbrandingslucht kan toestroren.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muirkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aarhouden van de grenswaarde.

Conerking: bij de beoordeling moet altijd de complete ventilatie van de woring in acht worden genoren. Bij het georruk van kookapoaratuur, bijvoorbeeld kookplateau en gasformuis, wordt deze regel niet toegepast.

Als de wasanafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is.

Wanneer bij het apparaat geen terugslag-kleo is gevoegd, kan deze worden verkregen in de vakhandel (zie speciaal toebehoren in de georuiksaanwijzing).

1. Afschemrooster in het luchtaansluitstuk uitsnijden.

1. Terugslagklep in de openingen van het luchtaansluitstuk plaatsen.

Wanneer de afvoerlucht door de buitenmuur wordt geleid, dient een teles-ooomuurkast te worden gebruikt.

Aansluiting luchtafvoerbuis 100 mm:

- Reduceeraansluitstuk (reegeleverd of verkrijgoaar in de vakhandel) aan de luchtafvoer bevestigen. De luchtafvoerbuis daaraan bevestigen.

Aansluiting luchtafvoerbuis 120 mm:

□ Luchtafvcerbuis rechtstreeks aan de luchtafvcer bevestigen.

Aansluiting luchtafvoerbuis 150 mm:

- Uitbreidingsaansluitstuk (meegeleverd of verkrijgbaar in de vakhandel) aan de luchtafvcer bevestigen.

De luchtafvcerbuis daaraan bevestigen.

⚠️ Controleer de werking van de terugstroomkleo als deze is gemonteerd.

Gebruik met luchtcirculatie

(Manneer geen mogelijkheid voor gebruik net luchtafvoer aanwezig is).

De door een extra actieve-kool filter gereinigde lucht wordt weer naar de ruipte teruggevoero.

Na de montage van de wasemafzui- gap het actieve-kool filter aanbrengen.

Artikelnr. en omschrijving zie gebruiksaanwijzing.

Indien de wasemafzuigkao onder een kast net opzetstuk is gemonteerd, "oet voor een voldoende luchtafvoer worden gezorgó (mirstens 177 cm).

De wasemafzuigkao heeft standaard een afschemmrooster bij het luchtaansluitstuk. Nanneer dit is verwijdero (bij gebruik met luchtafvoer), moet het luchtaansluitstuk worden aangevuld door een redoeerstuk met afschemmrooster (zie extra toebehoren in de gebruiksaanwijzing).

Elektrische aansluiting Inbouwen

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voor-schriften geinstalleerd geard stop-contact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Bij reparatiewerkzaamheden

moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Bij noodzakelijke vaste aansluiting:

De waserafzuigkap mag alleen door een erkend vakran voor elektrische installatiewerkzaanheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars -et een contactopering van meer dan 3 " en stroconcerbreking voor alle polen. Caartoe behoren veiligheidsschakelaars en -zekeringen.

Deze vasemafzuigkap voldoet aan de EG-racio-ontstoringsvoorschriften

Aanwijzing: Voor de bevestiging van de wasemafzuigkap (b.v. aan het einde van de meuelsrij) kan een wandopharget in de vakhandel worden verkregen (zie extra toebehoren in de gebruiksaanwijzing).

De wasemafzuigkap kan worden ingebound tussen twee bovenkasten.

1. Vetfilter verwijderen (zie gebruiksaanwijzing).
2. Met behulp van het bijgewoegde sja- bloon posities voor de schroeven op de zijwanden van de naburige kasten afte- kenen. Afo. 8. Afnankelijk van de hoogte van de bovenkasten kan de afzuigkap ook iets dieer worden ingebouwd. Daarvoor moet de sjaaloon dieper voren geplaatst.

⚠️ Minimuafstand van 650 mm tusen de kookplaten en de wasemafzuigkap in aont nemen (de bevestigingsschroeven moeten minstens 1040 mm boven de kookplaten zijn aangebracht).

1. Voorboren (net steekstift of 2 mm boor) en schroeven tot 5 mm indraaien.

1. De waserafzuigkap aan de beide schroeven tussen de bovenkast oohangen.

1. De beide zijdelen van de wasemaf-zuigkao in het apparaat schuiven tot aan de aanslag.

1. De wasemafzuigkap aan de voorkant van de zijkasten uitrichten.

er tussen de neubeldeur en het neubellichaam een afstand bestaat (b.v. docr aarslagrubbers), moet de afzuigkap over deze afstand naar voren worden getrokken. De plaats van de onderste bevestigingschroeven aantekenen, voorboren en schroeven indraaien. Al vier bevestigingschroeven stevig vastoraaien.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.

Monteren van de meubeldeur:

Deurdikte: mirsters 16 mm

Deurhccgte: 380 mm tot 700 mm

Voor het aanpassen van de bovenkasten aan de zijkant kan de deur boven en onder uitsteken.

1. De beide zijdelen rechts en links verwijderen. Hiervoor de rode plastic strip in de behuizing naar binnen trekken en het zijdeel naar voren uittrekken.

1. De bevestigingspunten op de deur aantekenen. Afmetingen voor de verticale slcegaten zie

Inbouwen

# Marneer er een verschil bestaat tussen de bovenkant van de meubeldeur en de bovenkant van de kast, roeten de raten overeenklomstig worden gewijzigd.

Vanneer de inouw niet aansluitend op de bovenzijoe van de kast plaatsvindt, moet de deur zover als nocig hoger worden geplaatst.

De schroefpunten op de deur kunnen cok rechtstreeks worden aan- getekend. Daarvoor de zijdelen in het apparaat laten, deuren oo hun plaats brengen, uitrichten en aan de achterzi- ide aantekenen.

⚠ De afmeting 570 ± 2 nauwkeurig aanhouden.

1. Zijoelen aan de deur schroeven. Daarbij op de juiste positie links en rechts letten.

1. Complete deur in de afzuigkap plaatsen.

⚠️ Controleren of de deur bij het uittrekken aan beide zijden past en dus goed afsluit.

⚠ De rode kunststofstrips kunnen alleen worden ontgrencel de wanneer de oeur niet tot aan de aanslag is opengeklapt.

1. Afharkelijk van het gewicht van de deur kan met de beide schroeven, links en rechts in de benuizing, worden ingesteld of de deur licht of minder licht locpt.

□ Naar rechts craaien = deur loopt rinder licht.

Wandafsluiting monteren:

De spleet naar de achterwand kan -et de megeleverde afdekstrip worden afgesloten.

'let de beide plaatschroeven de afdekstrip aan de onderzijde van de afzuigkap vastschroeven.

Vetfilter weer inbouwen (zie georuiksa- arwijzing).

Wanneer de meubeldeur moet worden ingebouwd:

De rode kunststofstrips in de behuizing naar binnen trekken. Daardoor wordt de deur ontgrendeld en kan deze naar voren worden uitgetrokken.

Gewicht in kg

Uitvoering van het apparaat	Afvoerlucht	Circulatie-lucht
1 rotter	6,5	7,8
2 noteren	8,0	9,3

Constructienijzigingen in net vacer van technische verbeteringen voorbehucen.
