Produkttyp	Dekorative Dunstabzugshaube
Marke	Constructa
Modell	CD22130
Abmessungen (H x B x T)	15 x 60 x 50 cm
Gewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Saugleistung	650 m³/h
Geräuschpegel	65 dB(A) (max)
Abluftart	Abluft nach außen oder Umluft
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	LED, 2 x 3 W
Filtertyp	Waschbarer Metallfettfilter
Aktivkohlefilter	Optional (Umluftbetrieb)
Bedienelemente	Drucktasten
Pflege und Reinigung	Fettfilter monatlich reinigen; Aktivkohlefilter alle 6 Monate wechseln
Sicherheit	Automatische Abschaltung bei Überhitzung
Ersatzteile verfügbar	Filter, Lampen, Kohlekit
Reparierbarkeit	Reparaturindex 8.2/10
Allgemeine Informationen	Für den Hausgebrauch; Wandmontage empfohlen

Häufig gestellte Fragen - CD22130 CONSTRUCTA

Wie installiere ich die Dunstabzugshaube Constructa CD22130?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Wand das Gewicht tragen kann und der Abstand zwischen Haube und Kochstelle mindestens 65 cm bei Elektroherden und 75 cm bei Gas beträgt.

Was ist die maximale Saugleistung?

Die maximale Saugleistung beträgt 650 m³/h.

Wie reinige ich den Fettfilter?

Der Metallfettfilter kann in der Spülmaschine oder von Hand mit warmem Seifenwasser gereinigt werden. Vor dem Wiedereinsetzen vollständig trocknen lassen.

Ist ein Aktivkohlefilter erforderlich?

Der Aktivkohlefilter wird nur im Umluftbetrieb benötigt. Er ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte etwa alle 6 Monate oder bei intensiver Nutzung häufiger gewechselt werden.

Die Haube macht Geräusche, ist das normal?

Ein Geräuschpegel von bis zu 65 dB(A) bei maximaler Geschwindigkeit ist normal. Wenn das Geräusch übermäßig ist, überprüfen Sie, ob die Filter sauber und die Installation korrekt ist.

Wie schalte ich die Beleuchtung der Haube ein?

Verwenden Sie die entsprechende Taste auf dem Bedienfeld. Die LED-Beleuchtung schaltet sich unabhängig von der Lüftung ein.

Was tun, wenn sich die Haube nicht einschaltet?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann die Haube im Umluftbetrieb ohne Außenabluft verwendet werden?

Ja, installieren Sie einfach ein Umluftset mit Aktivkohlefilter. Die Luft wird gefiltert und in den Raum zurückgeführt.

Wie erhalte ich Ersatzteile für die CD22130?

Ersatzteile (Filter, Lampen, Kohlekit) sind bei autorisierten Constructa-Händlern oder auf der offiziellen Website erhältlich.

BEDIENUNGSANLEITUNG CD22130 CONSTRUCTA

de Gebrauchs- und Montageanleitung

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betriebschornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Konleisizgeräte, Durch lauferhitzer, Alarmwasserbereiter) muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftnauerkasten oder durch andere techn. Waßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströnen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftnauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesante Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Durstabzugshaube im Unluftbetrieb – mit Aktivkorlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkchlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
☐ Der Lüfter der Durstabzugshaube saugt den Küchendurst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendurstes auf.
☐ Der Aktivkohlefilter bindet die Geruchsstoffe.
⚠️ Hiro kein Aktivkchlefilter eingecaut, können keine Geruchsstoffe des Küchendurstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs merk male beschrieben sind, die nicht auf Ihr Gerät zutreffen.
☐ Diese Dunstabzugsnaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, Iesen Sie bitte sorgfältig die Gebrauchs - anleitung. Sie enthält wichtige Infor nationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
□ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠️ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kuncendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Vor dem ersten Benutzen

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
⚠ Defekte Larpen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Unter der Dunstabzugshaube nicht flarbierten.

! Brandgefahr an Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Närrebelastung, sonst bestert Verbrennungsgefahr bei Berürrung der Gehäuseberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Bearn Betrieb der Dunstabzugshaube über einen Gas-Kochfeld muss bei gleichzeitigem Betrießen von drei oder mehr Gas-Kochstellen die Haube in der Maximal stufe betrieben werden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

Licht Lüfterstufen

Licht Lüfterstufen Intensivstufe

Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Einschalten des Lüfters:

☐ Tür aufschwenken.
□ Lüfterstufe einstellen.

Ausschalten des Lüfters:

Tür zuschwenken.

Bei erneuten Aufschwerken der Tür arbeitet der Lüfter in der zuletzt gewählter Stellung.

Einschalten des Lüfters:

☐ Tür aufschwenken.
□ Lüfterstufe einstellen.
Intensivstufe rastet ein.

Ausschalten des Lüfters:

Die Dunstabzugshaube lässt sich auf zwei verschiedene Arten ausschalten.

Ausschalten 1

☐ Schalter auf 0 - Lüfter aus.

Ausschsalten 2

☐ Tür zuschwenken (Schalter bleibt eingeschaltet).
☐ Zur erneuten Einschalten nur Tür aufschwenken. Die Dunstabzugshaube arbeitet in der zuletzt gewählten Lüfter-einstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet oder die Tür geschlossen ist.

Filter und Wartung

Zur Aufnahme der fettigen Bestandteile und zum Binden von Geruchsstoffen des Küchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflamboaren Material.

Achtung:

Bei zurehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshäube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

☐ Bei normalen Betrieb (täglich 1 bis 2 Stunden) muss der Wies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden.
☐ Bei bedruckten Wies-Fettfilter spätestens cann, wenn die farbige Bedruckung zerfließt.
Nur Originalfilter verwenden. Dedurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Bio- KÜll entsorgt werden.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbaren Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshauce kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Feinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalen Betrieb (täglich 1 bis 2 Stunden) müssen die Ketal-Fettfilter nach 5 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirrsülnaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut aussöllen und aotropfen lassen.
☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Filter und Wartung

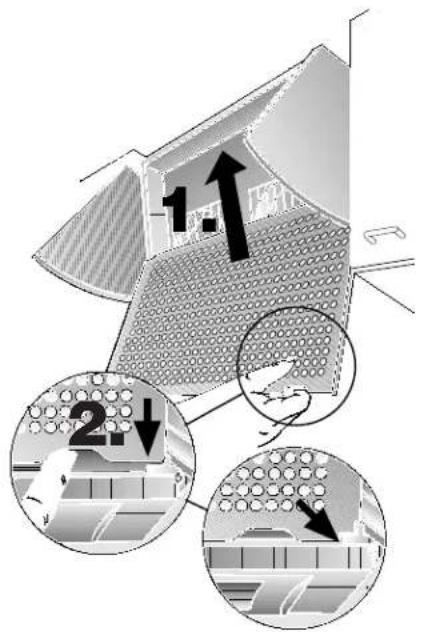

Ausbauen der Fettfilter

1. Tür bis zum Anschlag aufschwenken.
2. Filtergitter anheben, über die Halterungen nach vorne heben und nach unten achrehen.

1. Drahtgitter entfernen.

Gesättigte Filtermatte entnehmen, Fil-tergitter reinigen und neue Filtermatte einlegen.

Metall-Fettfilter

Gesättigte Filtermatten entnehmen, Filtermatten und Filtergitter

reinigen. Gereinigte Filterat- ten wieder einle- gen. Debei car- auf achten, dass in der Mitte kein Luftspalt ertsteht.

Einbauen der Fettfilter

1. Filtermatte mit Drahtgitter festklemmen.

1. Filtergitter am Gehäuse anlegen und nach oben schieben. Unterkante über die Halterungen nach hinten drücken und absenken.

⚠️ Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

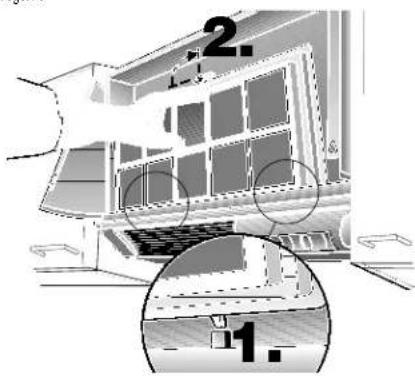

Ein- und Ausbauen:

1. Tür bis zum Anschlag aufschwenken.
2. Filtergitter anheben, über die Halterungen nach vorne heben und nach unten abnehmen.
3. Schraube durch Flügelnutter und Hülse stecken und in das Gehäuse eindrehen (nur beim ersten Einbau erforderlich). - Schraube und Flügelnutter liegen dem Aktivkohlafilter bei -.

1. Mit einen Schraubendreher o. ä. die beiden Laschen in Gehäuse nach hinten durchdrücken (nur beim ersten Einbau erforderlich).

1. Aktivschlefilter in die linke untere Gehäuseecke einlegen. Verschiegen, bis die beiden Einrängehaken in die Öffrungen tauchen und mit der Flügelmutter oben verriegeln.

1. Filtergitter an Gehäuse anlegen und nach oben schieben. Unterkarte über die Halterungen nach hinten drücken und absenken.

⚠️ Auf sicheren Sitz des Filtergitters beid seitig hinter den Halterungen achten.

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalen Betrieb (täglich 1 bis 2 Stunden) muss der Aktivichlefilter ungefähr 1 x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist in FACHHANDEL erhältlich (siehe Sonderzubehör).

Nur Originalfilter verwenden. Daurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkorlefilter enthalten keine Schadstoffe. Sie können z.B. als Festrüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Bein Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagerten Fett reinigen. Dadurch wird der Branogefahr vorgebeugt und die optimale Funktion bleibt erhalten.
□ Zur Reinigen der Dunstabzugsha, be heiße Söllauge oder mildes Fensterputznittel verwenden.
☐ Kratzen Sie angetrockrete Verschmutzung nicht ab, sondern weichen Sie diese mit einer feuchten Tuch auf.
□ keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwender, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamre.

⚠️ Die Becientasten nur mit milder Spüllauge und einer weichen, feuchten Tuch reinigen.

Keinen Edel stahl reiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwerden Sie einen milden nicht scheuernden Edel stahl reiniger.
□ Reinigen Sie nur in Schliffrichtung.

⚠️ Edel stahl oberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soca-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwerden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
□ keine trockenen Tücher verwenden.
□ Verwerden Sie ein mildes Fensterreinigungsmittel.
☐ keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden.
□ keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromics machen.
2. Lampenabdeckung an den markierten Flächen leicht zusammenrücken und nach vorne abnehmen.

1. Lampe austauschen (handelsübliche Glühlanpe max. 40 Watt, Sockel E 14).
2. Lampenabdeckung wieder einsetzen.
3. Netzstecker wie er einstecken oder Sicherung einschalten.

Störungen

Bei eventuellen Rückfragen oder

Störungen, Kundendienst anrufen.

(Siehe Kundendi enststell enverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf den Typenschild, nach Abnahme der Fettfilter, im Innenraum der Durstabzugshauze zu finden.

Montageanleitung: Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch unweltgerechte Entsorgung können wertvolle Ronstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind unweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung unweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihren Fachrändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshauke ist für Aoluft- und Urluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

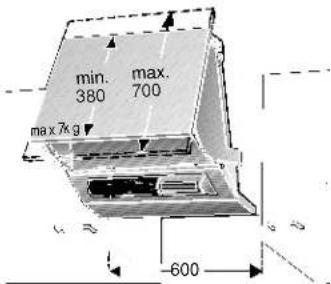

⚠ Windestabstand zwischen Elektro-kochstellen und Unterkante der Durstabzugs-haube: 650 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brangefahr (z. B. Funkenflug) ausgehen kann, ist die Kontage der Dunstalzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die Länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Nulcen.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdarpf unten an der Dunstabzugshaube Troofen oilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation T-REI) zu beachten.

Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugsnaube darf nur an einer Seite neben einer Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Ninocestabstand bei Gas-Kochstellen zwischen Oberkante Tcpfträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.

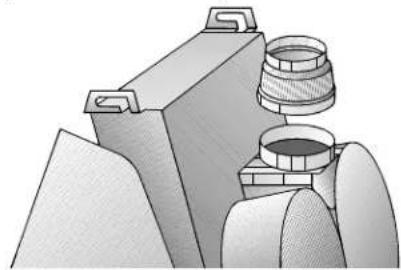

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskanin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betriebschornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Korleheizgeräte, Durchlauferritzer, Vermasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bereitigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffmungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftnauerkasten oder durch andere techn. Waßnahmen, wie gegenseitige Verriegelung c. ä., die Verbrennungsluft nachströren kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftnauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesante Lüftungsverbund der kohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherö wird diese Regel nicht angewendet.

Wenn die Dunstabzugsnaube im Umluftbetrieb - mit Aktivkohlfilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

⚠️ Bei Abluftbetrieb immer zuerst Schutzgitter im Luftstutzen ausschneiden!

Bei Abluftbetrieb sollte in der Dunstaozugsnaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist.

Ist der Dunstabzugsheube keine Rückstau-klappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Anschluss Abluftrohr ∅ 100 mm:

Reduzierstutzen (beiliegend bzw. beim Fachhardel erhältlich) an Luftaustritt befestigen. Das Abluftrchr daran befestigen.

Anschluss Abluftrohr ∅ 120 mm:

Aoluftrchr direkt am Luftaustritt befestigt.

Anschluss Abluftrohr ∅ 150 mm:

Erweiterungsstutzen (beiliegend bzw. in Fachhandel erhältlich) an Luftaustritt befestigen. Das Abluftrchr darar befestigen.

⚠️ Ist eine Rückstauklappe montiert, die Funktion überprüfen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführt.

Nach der Montage der Dunstabzugshau- be den Aktivkohlefilter einsetzen

(Montage siehe Filter und Wartung) Nird die Dunstabzugshaube unter einem Aufsatzschrank montiert, muss für einen ausreichenden Luftauslass von gesorgt werden (rino. 177 cm ^2 ).

Vor der Montage

Die Dunstabzugshaube hat seriemäßig ein Schutzgitter an Luftstutzen. Sollte dieses entfernt worden sein, muss der Luftstutzen durch ein Recuzierstück mit Schutzgitter ergänzt werden (siehe Sonderzubehör).

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsnäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Höhe der Dunstabzugshaube anbringen.

☐ Die Schutzkontaktsteckdose sollte über einen eigenen Stronkreis angeschlossen sein.
☐ Ist die Schutzkontaktsteckdose nach der Montage der Dunstaozugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstaozugshaube darf in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunderdienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

⚠️ Bei Reparaturen die Dunstabzugs- haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Hinweis: Für die Befestigung der Dunstabzugsnaube (z.B. am Ende der Möbelzeile) kann ein Vandaufhänge-Set beim Fachhandel bezogen werden (siene Sonder zutehör).

Die Dunstabzugshaube ist zum Einbau zwischen zwei Oberschränke vorgesehen.

1. Fettfilter aorehmen (siere Filter und Martung).
2. Mit Hilfe der beiliegenden Schablore Positionen für die Schrauben an den Seitenwänden der Nachbarschränke anreißen.

Je nach Höhe der Oberschränke kann die Dunstabzugshaube auch etwas tiefer eingebaut werden. Dazu die Schablone entsprechend tiefer anlagen.

⚠ Auf Windestabstand Kochstelle – Dunstabzugshaube von 650 mm achten (die Befestigungsschrauben müssen mind. 1040 mm über den Kochstellen angebracht sein).

1. Vorbohren (mit Stichel bzw. 2 mm Behrer) und Schrauben bis 5 mm eindrehen.

1. Die Dunstabzugshaube an den beiden Schrauben zwischen den Oberschränken einhängen.

1. Die beiden Seitenteile der Mirasenklappe in das Gerät bis zum Anschlag einschieben.

1. Die Durstaozugs- haube an der Vor- derkante der Sei- terschränke über die Seitenteile aus- richter.

Wöbel für einen Aostanc zum Wöcelkorpus (z.B. durch Anschlaggumnis) ist die Durstabzugshauze um die- ses Maß vorzuziehen.

1. Die Lage der unteren Befestigungsschrauben anreißen, vorbohren und Schrauben eindrehen.
2. Alle 4 Befestigungsschrauben fest anziehen.
3. Ronverbindung herstellen.
4. Elektrische Verbindung herstellen.

Montieren der Möbeltür:

Türdicke: mindestens 16 mm

Türhöhe: 380 mm bis 700 mm Türgewicht: max. 7 kg

Zum Anpassen an seitliche Überschränke darf die Tür oben und unten überstenen.

1. Die beiden Seitenteile rechts und links wieder entnehmen. Hierzu jeweils die rote Kunststoff-Lasche in Gehäuse nach innen ziehen und das Seitenteil nach vorne herausziehen.

1. Die Befestigungspunkte an der Tür arreißen. Maße für die senkrechten Langlöcher:

Einbauen

Ist eine Differenz zwischen Oberkante Möbeltür zu Oberkante Schrank vorhanden, sind die Maße entsprechend zu ändern.

Bei nicht schrankdeckerbündigen Einbau muss die Tür um das entsprechende Maß höher montiert werden.

⚠ Cas Maß 570 ± 2 exakt einhalten.

1. Seitenteile an die Tür schrauben. Dabei auf die richtige Lage links – rechts achten.

1. Komplette Tür in die Dunstaozugsraube einsetzen.

Die Schraubpunkte an der Tür können auch direkt angezeichnet werden. Dazu lassen Sie die Seitenteile im Gerät, legen die Tür an, richten sie aus und zeichnen sie rücksitig an.

Kontrollieren, dass die Tür beim Ausziehen beidseitig anschlägt, d. h. sicher verriegelt ist.

⚠️ Die roten Kunststoff-Laschen können nur entriegelt werden, wenn die Tür nicht bis zum Anschlag aufgeschwerkt ist.

1. Je nach den Gewicht der Tür kann die Laufeigenschaft der Tür mit den beiden Schrauben rechts und links am Gehäuse, eingestellt werden.

Drehen nach rechts = Tür geht schwerer.

Wandabschluss montieren:

Der Spalt zur Rückwand kann mit der beiliegenden Abdeckschiene verschlossen werden.

Mit den beiden Elechschrauben die Abceckschiere an die Unterseite der Dunstabzugshaube schrauben.

Fettfilter wieder einbauen.

Wenn die Möbeltür ausgebaut werden muss:

Jeweils die roten Kunststofflaschen im Gehäuse nach innen ziehen. Dadurch wird die Tür entriegelt und kann nach vorne herausgezogen werden.

Gewicht in kg

Geräteausführung	Abluft Umluft
1-notorig 6,5 7,8
2-notorig 8,0 9,3

Konstruktionsänderungen in Rahmen der technischer Entwicklung bleiben vorentralter.

☐ Deur dichtklappen.

Deurgeicht: max. 7 kg

Filtro antigrasa de fieltro:

4. Filtro antigrasa de fieltro

Bei Anruf bitte angeben:

N°E FD
