CD22130 - Cappa CONSTRUCTA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa decorativa
Marca	Constructa
Modello	CD22130
Dimensioni (A x L x P)	15 x 60 x 50 cm
Peso	12 kg
Alimentazione	220-240 V, 50 Hz
Potenza di aspirazione	650 m³/h
Livello sonoro	65 dB(A) (max)
Tipo di evacuazione	Evacuazione esterna o ricircolo
Numero di velocità	3
Illuminazione	LED, 2 x 3 W
Tipo di filtro	Filtro antigrasso metallico lavabile
Filtro al carbone	Opzionale (modello ricircolo)
Comandi	Pulsanti
Manutenzione e pulizia	Pulire il filtro antigrasso ogni mese; cambiare il filtro al carbone ogni 6 mesi
Sicurezza	Spegnimento automatico in caso di surriscaldamento
Pezzi di ricambio disponibili	Filtri, lampadine, kit carbone
Riparabilità	Indice di riparabilità 8.2/10
Informazioni generali	Per uso domestico; installazione a parete consigliata

Domande frequenti - CD22130 CONSTRUCTA

Come installare la cappa Constructa CD22130?

L'installazione deve essere effettuata da un professionista qualificato. Assicurarsi che il muro possa sostenere il peso e che la distanza tra la cappa e il piano cottura sia di almeno 65 cm per i fornelli elettrici e 75 cm per il gas.

Qual è la potenza di aspirazione massima?

La potenza di aspirazione massima è di 650 m³/h.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico può essere lavato in lavastoviglie o a mano con acqua calda e sapone. Lasciare asciugare completamente prima di rimetterlo.

È necessario un filtro al carbone?

Il filtro al carbone è necessario solo in modalità ricircolo. Non è fornito con l'apparecchio e deve essere acquistato separatamente.

Con quale frequenza cambiare il filtro al carbone?

Il filtro al carbone deve essere cambiato circa ogni 6 mesi, o più frequentemente in caso di utilizzo intensivo.

La cappa fa rumore, è normale?

Un livello sonoro fino a 65 dB(A) alla massima velocità è normale. Se il rumore è eccessivo, verificare che i filtri siano puliti e che l'installazione sia corretta.

Come accendere l'illuminazione della cappa?

Utilizzare il pulsante dedicato sul pannello di controllo. L'illuminazione LED si accende indipendentemente dalla ventilazione.

Cosa fare se la cappa non si accende?

Controllare prima che l'apparecchio sia collegato e che l'interruttore non sia scattato. Se il problema persiste, contattare il servizio post-vendita.

Si può usare la cappa in modalità ricircolo senza evacuazione esterna?

Sì, basta installare un kit di ricircolo con filtro al carbone. L'aria viene filtrata e rimessa nella stanza.

Come ottenere pezzi di ricambio per la CD22130?

I pezzi di ricambio (filtri, lampadine, kit carbone) sono disponibili presso i rivenditori autorizzati Constructa o sul sito ufficiale.

MANUALE UTENTE CD22130 CONSTRUCTA

it Istruzioni d'uso e per il montaggio

Descrizione dell'apparecchio Modi di funzionamento

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della capca aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.
Il filtro artigrasso trattiere i componenti grassi dei vapori di cottura.
□ La cucina resta conoletamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (cone p. es. apparecchi di riscaldamento a gas, olio combustibile copure a carbone, scaldacqua a flusso continuo, scaldacagni)

è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare nor viene superata la depressione di 4 Pa (0,04 dicar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiucibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre risure tecniche, ore intercizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta rurale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Vella stima si deve considerare sempre il oilancio totale dell' aerazione dell' aoitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in furzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito serza limitazioni.

Funzionamento a ricircolo d'aria:

□ A questo scopo è necessario mortare un filtro a carbone attivo (veci capitolo "Filtri e manutenzione").
⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
□ La vertola della cappa asoirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li irnette di nuovo cepurati nella cucina.
□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
□ Il filtro a carbone attivo fissa gli odcri.
Se non si monta un filtro a carbone attivo, non possorc essere fissati gli citori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

• Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano cescritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
  □ Questa cappa aspirante è conforme alle pertinenti norre ci sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la ranutenzione dell'apparecchio.
Conservate bene il lioretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Se l'apparecchio è danneggiato, non covete metterlo in funzione.

⚠️ L'allaccianto e la ressa in funzione devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare periodi ceve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Snaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠️ Cuesta cappa aspirante è destinata solo all'uso domestico.
⚠️ Usare la cappa aspirante solo con le lampadine avvitate.

Precede la prima utilizzazione

⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare rai la cappe asoi rante serza filtro grassi..
Grassi e olio surriscaldati possono infiamarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.
Non fiarmeggiare pietanze sotto la cappa aspirante. ! Pericolo d'incendio del filtro grassi se raggiunto delle fiamne.
⚠️ I fornelli devono essere sempre coperti con pettole.
⚠️ è consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della capoa asoirante su focclari per combustibili solidi (cartone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporane - a nenta al massiro carico termico per un periodo prolungato (max. 15 minuti), al trimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla capa aspirante. Nell'uso della capa aspirante soora un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre c'oi formelli a gas, la capoa aspirante deve funzionare alla massira potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di questi, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiarata, indicare i dati seguenti:

E-Nr. FD

Riportare nello specchietto qui sopra questi dati. Essi si trovare nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirate.

Uso della cappa aspirante

⚠️ Per eliminare nel modo più efficace i vapori di cottura:

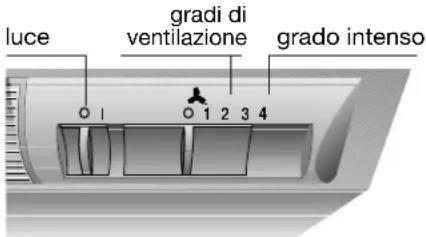

luce gradi di ventilazione

luce gradi di ventilazione

luce gradi di ventilazione

□ Accendere la cappa aspirante all'inizio della cottura.
□ Spegnere la cappa aspirante solo qualche minuto dopo la fine della cottura.

Accendere il ventilatore:

Aprire la porta.
Selezionare il grado di ventilazione.

Spegnere il ventilatore:

□ Chiudere la porta.

Aprendo di nuovo la porta, il ventilatore funziona al grado di ventilazione precedentemente selezionato.

Accendere il ventilatore:

□ Aprire la porta.
□ Selezionare il grado di ventilazione.
Per il grado intenso su una tacca.

Spegnere il ventilatore:

La cappa aspirante si può disinserire in due modi diversi.

Modo 1:

Interruttore su 0 - esclusione.
☐ Chiudere la porta (l'interruttore resta inserito).
Per accendere di nuovo, aprire solo la porta. La cappa spirante funziona al grado di ventilazione precedente-mente selezionato.

Modo 2:

Illuminazione:

L'illuminazione può essere usata in qualsiasi momento, anche quando il ventilatore è spento o la porta è chiusa.

Filtri e manutenzione

Per l'assorbimento della componente di grassi dei vapori di cottura possono essere usati diversi filtri antigrasso.

Filtro antigrasso in velo:

La stuoia filtro è costituita da materiale difficilmente infiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità del filtro aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Cambio del velo del filtro antigrasso:

Nel servizio normale (da 1 a 2 ore al giorno), il velo del filtro antigrasso deve essere cambiato dopo 8 – 10 settimane.
Il velo per filtro stampato deve essere cambiato al più tardi quando la stampa colorata si espande.
Usare solo filtri originali. Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

Filtro antigrasso metallico:

Le stuoie del filtro sono in metallo ininfiammabile.

Attenzione:

A causa della crescente saturazione con residui di grassi, l'infiammabilità aumenta, e il funzionamento dell'apparecchio può essere pregiudicato.

Importante:

Con una pulizia tempestiva dei filtri metallici, si previene il pericolo d'incendio causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri antigrasso metallici:

Nel servizio normale (da 1 a 2 ore al giorno), i filtri antigrasso metallici devono essere lavati dopo 8 – 10 settimane.

Il lavaggio si può eseguire nella lavastoviglie. In tal caso è possibile un lieve sbiadimento.
Non lavare insieme alle stoviglie i filtri antigrasso metallici troppo sporchi.

Importante:

Nel lavaggio a mano, lasciare in ammollo per alcune ore le stuoie del filtro in una soluzione di lavaggio bollente.
Poi spazzolarle, sciacquarle bene e farle sgocciolare.

Usare solo filtri originali. Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

⚠️ Smontaggio e montaggio dei filtri metallici:

1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del filtro, tirarla in avanti superando gli arresti e togliere abbassandola.

1. Togliere la grata metallica.

1. Togliere le stuoie del filtro sature, pulire le stuoie e la griglia del filtro. Inserire di nuovo le stuoie del filtro pulite. Ciò facendo badare che al centro non si formi una fessura.

1. Fissare le stuoie con la grata metallica.

1. Poggiare la griglia del filtro sull'alloggiamento e spingere in alto. Premere lo spigolo inferiore verso dietro, superare gli arresti e abbassare.

⚠ Badare che la griglia del filtro sia ben collocata in sede dietro agli arresti.

Filtro a carbone attivo

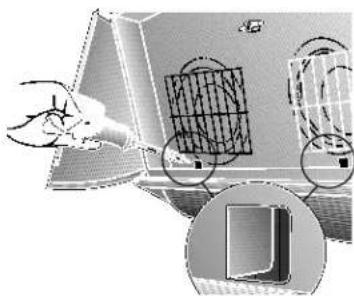

Per fissare gli odori durante il funzionamento a ricircolo d'aria. Montaggio e smontaggio:

1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del filtro, tirarla in avanti superando gli arresti e togliere abbassandola.

1. Infilare la vite attraverso il dado ad alette e la bussola e avvitare nell'alloggiamento (necessario solo al primo montaggio).

- La vite e il dado ad alette sono a corredo del filtro a carbone attivo -

1. Con un cacciavite o simile, spingere indietro le due piastrine nell'alloggiamento (necessario solo al primo montaggio).

1. Inserire il filtro a carbone attivo nell'angolo inferiore sinistro dell'alloggiamento, spostare finché i due ganci di sospensione entrano nelle aperture, e bloccare sopra con il dado ad alette.

1. Poggiare la griglia del filtro nell'alloggiamento e spingere in alto.

Premere lo spigolo inferiore verso dietro, superare gli arresti e abbassare.

⚠ Badare che la griglia del filtro sia ben collocata in sede dietro agli arresti.

Lo smontaggio avviene nella successione inversa.

Avvertenza:

Per intercettare la polvere di carbone libera, alla prima accensione dopo il montaggio di un filtro a carbone attivo nuovo stendere per un tempo breve un panno umido sull'apertura di scarico aria sopra all'apparecchio.

Cambio del filtro a carbone attivo: Nel servizio normale (da 1 a 2 ore al giorno), il filtro a carbone attivo deve essere cambiato circa 1 x all'anno. Il filtro è in vendita nel commercio specializzato (vedi cap. Accessori speciali).

□ Usare solo filtri originali. Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

Pulizia e manutenzione Cambio delle lampadine

Togliere la corrente alla cappa aspirante sfilando la spina di alimentazione, oppure disinserendo il fusibile.

Per il cambio del filtro antigrasso (vedi cap. Filtri e manutenzione), pulire le parti accessibili dell'alloggiamento dai depositi di grasso.
Così si previene il pericolo d'incendio e si conserva il funzionamento ottimale.
Per pulire la cappa aspirante usare una soluzione di lavaggio bollente.
☐ Nel caso di sporco resistente (vecchio), usare detergenti per vetri.

Superfici laccate, parti in materiale sintetico:

Non usare prodotti abrasivi o spugne che graffiano.
Versare una soluzione di lavaggio delicata o un detergente per vetri delicato su un panno morbido, umido.
Avvertenza: non usare alcool (spirito) sulle superfici di plastica; potrebbe formare zone opache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

1. Spegnere la cappa aspirante e togliere la corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.

2. Premere leggermente il coprilampa- da nel punto contrassegnato e togliere verso avanti.

1. Cambiare le lampadine (lampadina ovale commerciale comune da max. 40 Watt, portalampada E 14).

2. Ricollocare di nuovo il coprilampada.

3. Infilare di nuovo la spina di alimentazione, oppure inserire il fusibile.

Guasti

In caso di eventuali ulteriori informazioni o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Avvertenze importanti

⚠️ Gli apparecchi disnessi non sono rifiuti senza valore.
Attraverso lo sraltimento eclogico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio disresso prima di rottamarlo.

⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Vol. Tutti i materiali utilizzati sono compatibili con l'ar-biente e riciclabili. Siete pregati di collaborare, snalterico l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra aministrazione comunale.

⚠️ La cappa asoirante può essere utilizzata per il funzionamento ad espulsione d'aria ec a ricircolo d'aria.

⚠️ Nontare la cappa aspi rante sempre centrata sopra il piano di ottura.

⚠️ Distanza minira fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Sopra ad un focolare per contustibili solidi, dal quale può derivare un pericolc d'incendio (p. es. scintille), il montaggio della cappe asolirante è consentito solo se il focolare è otato di una copertura chiusa non smontabile e se contemporaneamente vergono osservate le pertinenti nome nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani ci cottura a gas.

⚠ Cuarto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gooce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

nel montaggio dei fornelli a gas devono essere osservate le pertinerti rcome di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TPCI).

È indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto opoure ad un nuro alto. Distanza min. 50 mm.

⚠ Cistanza minira per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della capca aspirante: 650 mm, fig. 1.

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, opure direttamente all'aperto, attraverso la parete esterna.

X5 È vietato imettere l'aria di scarico in un camino per il funo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al ceflusso dell'aria di locali, nei quali sono installati foccolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in canini per il funco o in canini per i gas di scarico non furzioranti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (cone p. es. appareschi di riscaldamento a gas, olio combustibile opoure a carbone, scaldacqua a flusso continuo, scaldacagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focollare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar). È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, core intercizione reciproca e sinili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta rurale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite. Nota: Vella stima si deve considerare sampre il bilancio totale dell'aerazione dell'abitazione. Cuesta regola non si applica per il funzionamento ci apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

In caso di funzionamento a scarico d'aria, è opportuno rontare una valvola antiriflusso, qualora questa non sia già disponibile nel tubo di scarico e nella cassetta murale.

Se all'apparecchio non è acclusa una val- vola antiriflusso, questa può essere acquistata nel commercio specializzato (vedi capitolo Accessori speciali nelle istruzioni per l'uso).

Montaggio valvola antiriflusso:

1. Ritagliare la griglia di protezione nel manicotto dell'aria.
2. Inserire la valvola antiriflusso nelle aperture di supporto nel manicotto dell'aria.

Se lo scarico viene fatto passare attraverso il muro esterno, si dovredoe utilizzare una cassetta murale telescopica.

Collegamento del tubo di scarico € 100 mm:

Fissare il manicotto di ricuzione (accluso, copure in vendita nel commercio specializzato) all'uscita dell'aria.

Fissare a questa il tubo di scarico dell'aria.

Collegamento del tubo di scarico 120 mm:

Fissare il tubo di scarico dell'aria diretta- mente all'uscita dell'aria.

Collegamento del tubo di scarico 150 mm:

Fissare il maricotto di allargamento (accluso, oppure in vendita nel commercio specializzato) all'uscita dell'aria.

Fissare a questa il tubo di scarico dell'aria. Se è montata una valvola antiriflusso, controllare il corretto funzionamento.

Funzionamento a ricircolo d'aria,

(se è impossibile il funzionamento a scarico d'aria).

L'aria, depurata da un filtro a carbone attivo aggiuntivo, viene di nuovo irressa nell'arbierte.

Dopo il montaggio della cappa aspirante inserire il filtro a carbone attivo.

N° dell'articolo e descrizione, vedi istruzioni per l'usc.

Se la cappa aspirante è stata montata sotto ad un robile pensile, si deve provvedere ad un'adequata uscita dell'aria (min. 177 cm

La cappa aspirante è dotata in serie di una griglia di protezione nel manicotto dell'aria. Se questa è stata rimossa (nel funzionamento a scarico d'aria), il manicotto dell'aria deve essere completato con una riduzione cor griglia di protezione (vedi cap. Accessori speciali, nelle istruzioni per l'uso).

.

Allacciamento elettrico Montaggio

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme. Disporre la presa con contatto di terra in un luogo quanto più accessibile possibile, in prossirità della capca asoirante.

Per le riparazioni togliere sempre la corrente all'apparecchio.

Lunghezza del cavo di alimentazione: 1,30 m.

In caso di necessità di collegamento fisso:

La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto domestico deve essere previsto un dispositivo di secarazione. Sono ritenuti dispositivi d'installazione gli interruttori con un'apertura tra i contatti che superi 3 mm e con una apertura omicolare. Rientranc tra questi gli interruttori automatici ed i relè.

Cuesta cappa aspirante è conforme alle norme CEE per la schermatura contro i raci- odisturti.

Avvertenza: per il fissaggio della cappa asoirante (p. es. all'estrenità della serie di mobili), nel commercio specializzato si può acquistare un set di sospensione a muro (vedi cap. Accessori speciali, nelle istruzioni per l'usc).

La cappa aspirante è prevista per il montaggio tra 2 pensili.

1. Smontare il filtro antigrasso (vedi cao. Istruzioni per l'uso).

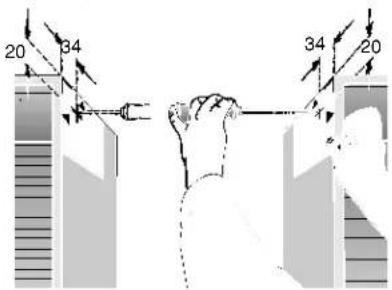

2. Servendosi della sagona trovasi in alle- cato, tracciare le posizioni per le viti sulle flancate dei mobili confinarti. Fig. 8. Secondo l'altezza dei pensili, la cappa aspirante può essere rontata anche un poco più bassa. A tale scopo, mettere la sagona adeguatamente più bassa.

Rispettare la cistanza minima di 650 mm tra cappa aspirante e piano di cottura (le viti di fissaggio devono essere applicate al renc 1040 mm al di soora del piano di cottura).

1. Trapanare i fori preliminari (con punteruolo o con una punta da traparo da 2 mm) e avvitare le viti fino a 5 mm.

1. Agganciare le alette superiori della cappa asoirante alle due viti.

1. Inserire le due fiancate della valvola di aspirazione vapori nell'apparecchio, fino all'arresto.

1. Allineare la cappa aspirante allo spigolo anteriore dei mobili laterali.

Attenzione: se la porta del mobile è cistan- ziata rispetto al corpo del mobile (p. es. a causa di gorrini di battuta), la capca aspiran- te deve essere tirata in avanti della stessa misura.

Tracciare la posizione delle viti di fissaggio inferiori, praticare fori preliminari e avvitare le viti. Stringere bene tutte le 4 viti di fissaggio.

1. Collegare i tubi.
2. Eseguire l'allacciamento elettrico.

Montaggio della porta:

Spesscre della porta: min. 16 mm Altezza della porta: da 380 mm a 700 mm Pesc della porta: max 7 kg

Per l'adattamento ai pensili laterali, la porta può sporgere sopra e sotto.

1. Togliere le due fiancata a destra e a sinistra. A tale scopo, tirare verso l'interno le relative linguette in plastica rossa nell'alloggiamento dell'apparecchio, e estrarre la fiancata verso avanti.

1. Tracciare i punti di fissaggio sulla porta. Misure per i fori longitudinali verticali, veci

Montaggio

Se c'è una differenza tra lo spigolo superiore della porta del mobile e lo spigolo superiore dell'armadio, le "isure vanno modificate di conseguenza.
Nel caso di montaggio non allineato ai piani dei mobili, la porta deve essere mortata più in alto in risura equivalente.

I punti di avvitatura sulla porta possono essere tracciati anche direttanente. A tale scopo lasciare le fiancate nell'apparecchio, accostare la porta, allineare e tracciare sulla faccia posteriore.

Rispettare esattamente la misura 570 ±2 mm.

1. Avvitare le fiancate alla porta. Ciò facendo, badare alla corretta posizione sinistra-destra.

1. Collocare la porta completa nella cappa aspirante.

⚠️ Controllare che la porta nell'estrazione venga fermata su entrambi i lati dagli arresti, cioè che sia bloccata bene.
Ora le linguette in plastica rossa possono essere sbloccate, quando la porta non è aperta fino all'arresto.
5. Secordo il peso della porta, con le due viti a cestra e a sinistra nell'alloggiamento, si può regolare la scorrevolezza della porta.

☐ Rotazione verso destra = maggiore resistenza della porte.

Montare la chiusura sulla parete:

La fessura rispetto alla parete posteriore può essere chiusa con l'acclusa bara di chiusura.

Avvitare con le due viti per lamiera la barra di chiusura sul lato inferiore della cacao aspirante.

Montare di nuovo il filtro antigrasso (vedi cao. Istruzioni per l'uso). Se è necessario smontare la porta del mobile:

tirare verso l'interno le linguette in plastica rossa nell'alloggiarento. Con ciò la porta può essere sbloccata ed estratta in avanti.

Peso in kg

Modello dell'apparecchio	Scarico aria	Ricircolo aria
1 rotore	8,5	7,8
2 rotori	9,0	6,3

Con riserva di modifiche costruttive nel cuadro dell'evoluzione tecnica.

Appliance description
