| Tipo di prodotto | Cappa aspirante a parete |
| Marca | Constructa |
| Modello | CD66110 |
| Larghezza disponibile | 60 cm, 70 cm, 90 cm |
| Peso (versione 70 cm, aria evacuata) | 13,0 kg |
| Alimentazione elettrica | 220-240 V ~50 Hz |
| Potenza di aspirazione | 3 velocità (commutatore a cursore) |
| Illuminazione | 1 lampada al neon, max 40 W, attacco E14 |
| Modalità di funzionamento | Evacuazione esterna o ricircolo con filtro a carboni attivi |
| Distanza minima sopra i fuochi elettrici | 550 mm |
| Distanza minima sopra i fuochi a gas | 650 mm |
| Diametro del condotto di evacuazione | 125 mm (raccomandato), minimo 100 mm |
| Tipo di filtro antigrasso | Filtro metallico lavabile in lavastoviglie |
| Frequenza di pulizia del filtro antigrasso | Ogni 8-10 settimane (uso normale) |
| Filtro a carboni attivi | Opzionale, da cambiare circa 1 volta all'anno |
| Lunghezza del cavo di alimentazione | 1,30 m |
| Materiali della superficie | Acciaio inossidabile, alluminio, plastica |
| Pulizia | Acqua calda con detersivo per piatti o detergente per vetri non aggressivo |
| Sicurezza | Richiede una ventilazione sufficiente in modalità evacuazione per evitare il riflusso dei gas di combustione |
| Accessori disponibili | Kit di montaggio per ricircolo, filtri di ricambio, valvola antiriflusso |
| Installazione | Montaggio a parete, richiede un professionista per il collegamento elettrico |
| Riparabilità | Riparazioni esclusivamente da parte di un professionista autorizzato |
Domande frequenti - CD66110 CONSTRUCTA
Domande degli utenti su CD66110 CONSTRUCTA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale CD66110 - CONSTRUCTA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CD66110 del marchio CONSTRUCTA.
MANUALE UTENTE CD66110 CONSTRUCTA
it Istruzioni d'uso e per il montaggio
Abb. 1
GAS
GAZ
KAASU
GASS
ELEKTKRO
ELECTR.
ELETT.
EL.
Gebrauchsanleitung

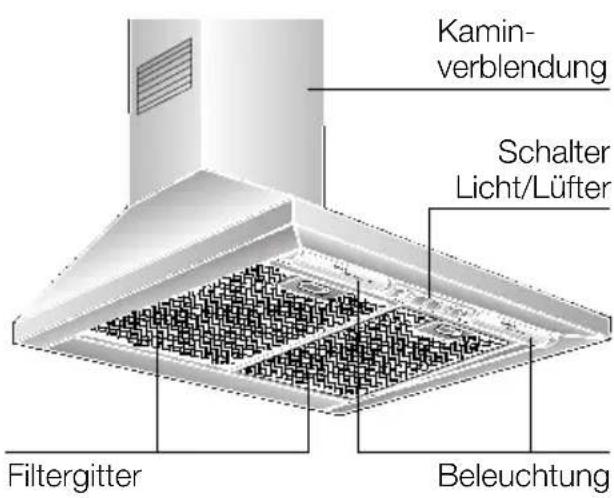

Gerätebeschreibung
Betriebsarten
Abluftbetrieb:

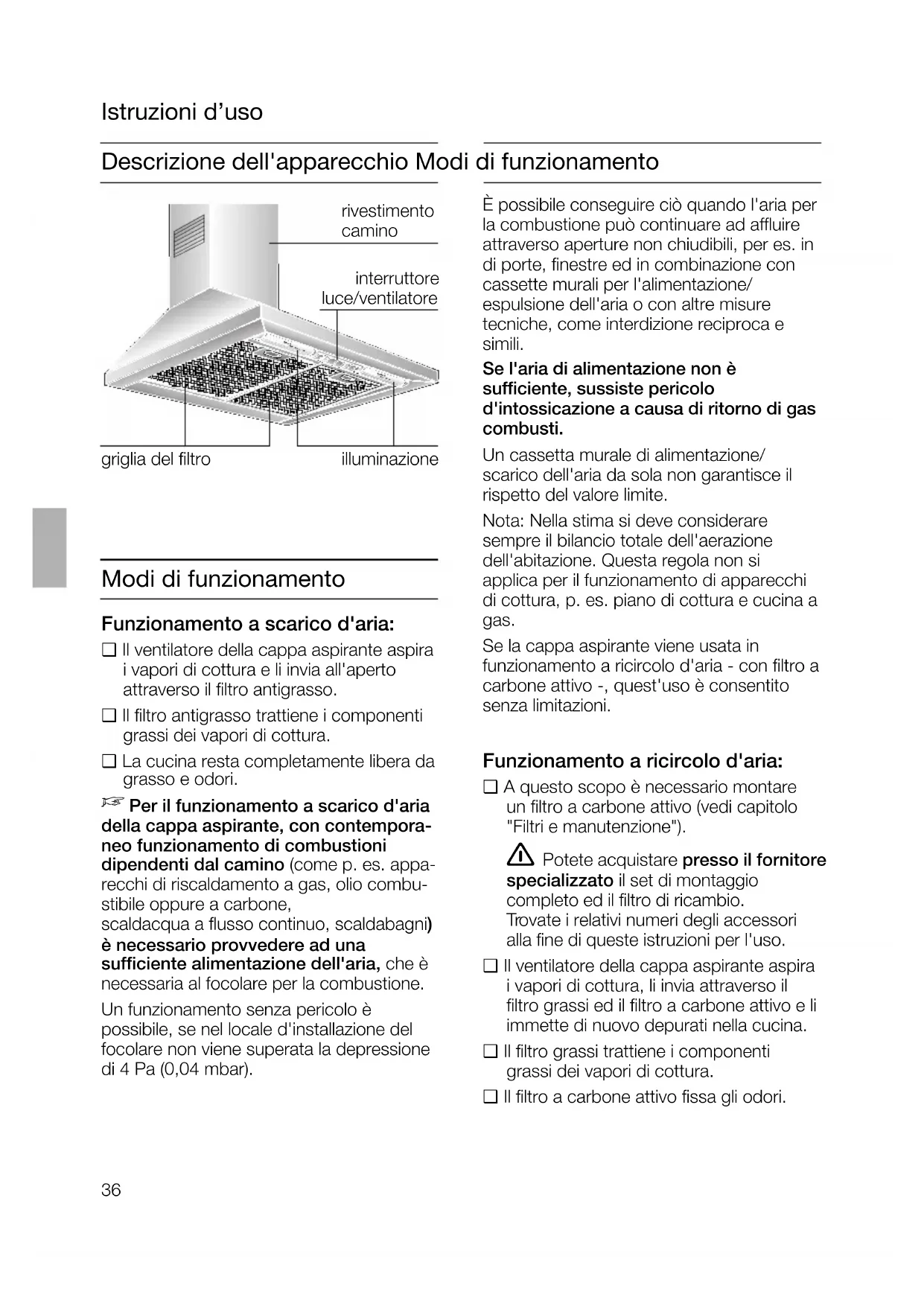

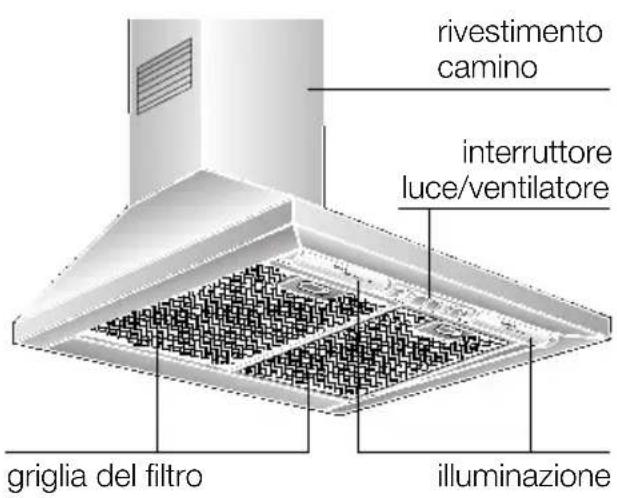

Descrizione dell'apparecchio Modi di funzionamento
Modi di funzionamento
Funzionamento a scarico d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrato antigrasso.
Ilhetto antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
E possibile conseguirecisionando I'aria per la combustionepuo continuareadaffluireattraversoaperturenon chiudibili,peres.in di portefineestreedin combinazione concassette murali per l'alimentazione/espulsione dell'aria o conaltre misure tecniche,come interdizionereciprocae simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
Funzionamento a ricircolo d'aria:
A Anything to do is the next.
Potete acquistare presso il fornitore specializzato il set di montaggio completingo ed il filtrlo di ricambio.
Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Il ventilatore della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il fatto a carbone attivo fissa gli odori.
Avvertenze importanti:
- Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
- Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
- Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante senza filtro antigrasso.
Grassi eolio surriscaldati possono inflammarsi lavorante. Cucinare perché pietanze con grassi oppure conolio, p.es.le patatine fritte, solo sotto controlo.
Non fiammeggiare pietanze sotto alla cappa aspirante.
Pericolo d'incendio del filtro antigrasso se raggiunto delle fiamme.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura da incasso a gas / cucine a Gas
Usare i fornelli a gas sempre in modo appropriato.
Importante;
le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.
L'ecessivo sviluppo di calorie delle
fiamme di gas libere potrebbe
danneggiare la cappa aspirante.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).
In caso di chiamata,indicare i dati seguenti:
E-Nr.
FD
Riportare dello specchietto qui sopra questidi dati. Essi si trovano nella targhetta d'identificazione, dopo ave fatto la griglia del filtrlo, nel vano interno della cappa aspirante.
Uso della cappa aspirante
Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.
Illuminazione Accesa/Spenta
Gradi di aspirazione
Accendere:
Spingere l'interruttore a cursore destrosul grado di aspirazione desiderato.
Spagnere:
Spingere indietro l'interruttore a cursore destro su 0.
Illuminazione:
□ L'illuminazione può essere usata sempre,anche quando il ventilatore è escludo.
Filtri e manutenzione
Filtro per grassi:
Per tratteneri componenti grassi dei vapori di cottura si utilizzato filtrimi metallici per grassi.
Le stuoiechio sono costituite da materia ininfiammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quod estere causato da un'accumulo di calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
Con un uso normale (1 - 2 ore al giorno) ilhetto metallico per i grassi delve essere pulito dopo 8 - 10 settimane.
Il lavaggio più essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.
Important:
non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.
Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio boliente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

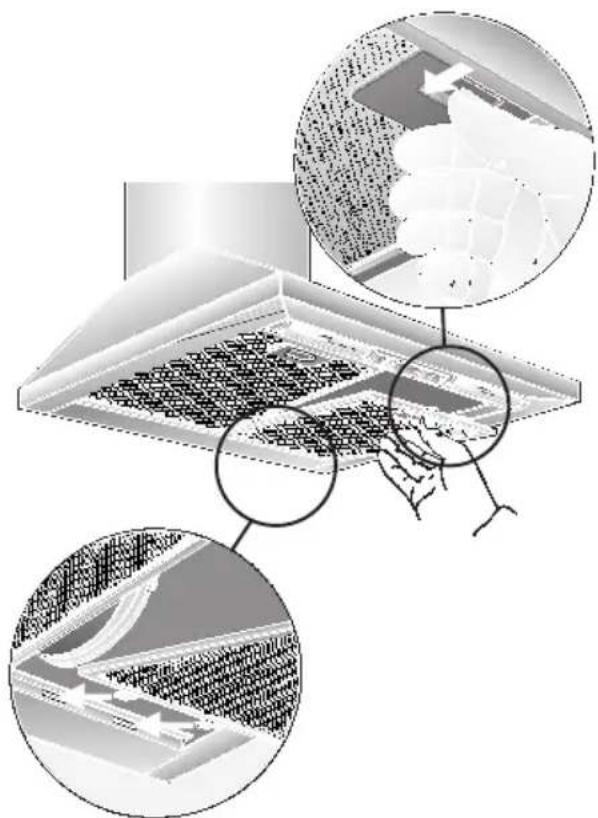

Smontaggio e montaggio dei filtrimi metallici per grassi:
- Premere il disposativo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso etogliere i filtri.
- Pulire i filtri per grassi.
- Inserire di nuovo i filtri per grassi.
Filtro a carbone attivo: Per fissare gli odori nel funzionamento a ricircolo d'aria.

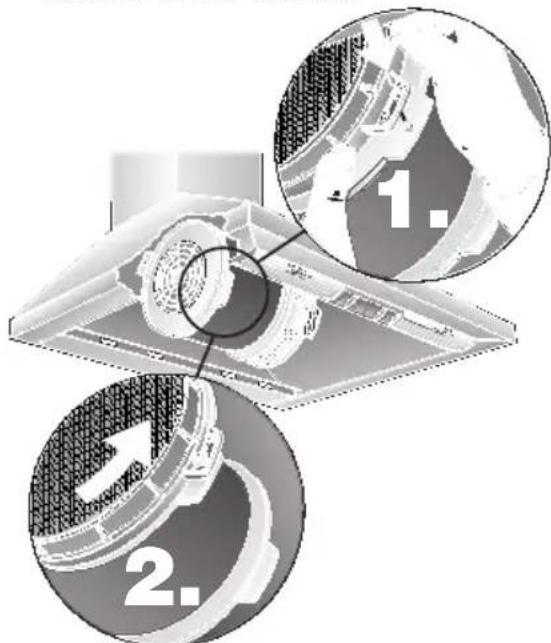

Montaggio:
- Smontare i filtri per grassi (vedi " Smontaggio e montaggio dei filtri metallici per grassi").
- Inserire a sinistra ed a destra del motore del ventilatore unattro a carbone attivo, e ruotarlo fino all'arresto.
- Montare i filtri per grassi (vedismontaggio e montaggio dei filtrimi metallici per grassi).
Smontaggio:
Lo smontaggio avviene nella successione inversa.
Cambio del filtro a carbone attivo:
Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
I filtri a carbone attivo sono in vendita nel commercio specializzato (vedi capitolo "Accessor speciali").
Usare solo filtri originali.
Cosi si assicura il funzionamento ottimale.
Smaltimento dei filtri a carbone attivo saturi:
I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. come rifiuti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante. estraendo la spina di alimentazione, oppure togliendo il fusabile.
- Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Non usare prodotti abrasivi o spugnedure.
□ Avverenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
Pulire l'interruttore a cursore solo con un panno morbido, umido (solutione di acqua e detersivo delicato).
Per pulire l'interrottore a cursore non usare detergenti per acciaio inox.
Superfici in acciaio inox:
□ Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.
Superfici in alluminio ed in plastica:
Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.

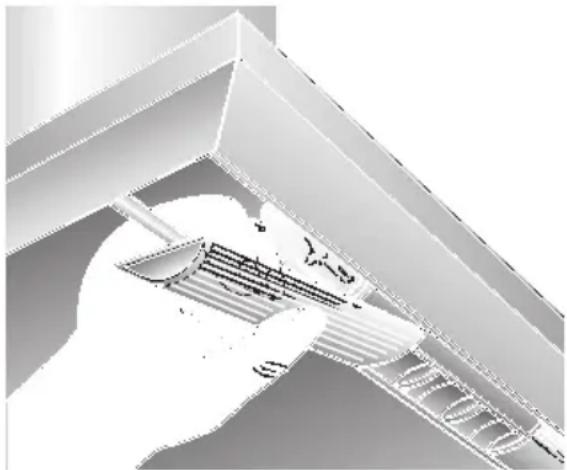

Cambio delle lampade
- Specnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
- Smontare i filtri per grassi (vedi filtri e manutenzione).
- Estrarre dall'alto il coperchio della ampada dal portalampada longitudinale.

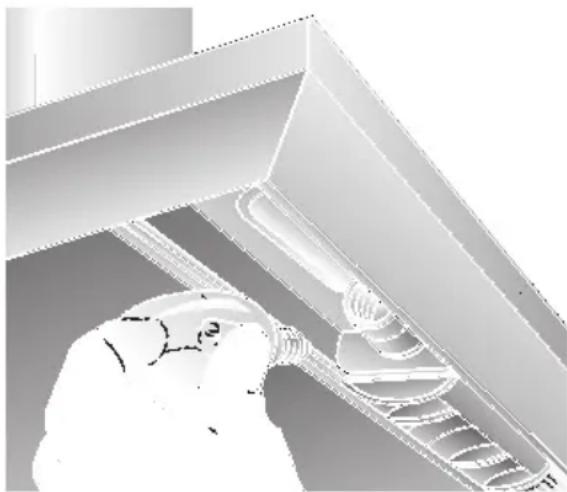

- Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).
- Rimontare il coperchio della lampada.
- Rimontare i filtri per grassi.
- Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.
Avverenze importanti
Gli apparecchi dismessi non sono rifiuti, senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante può essere utilizzata per il funzionamento scarico d'aria ed a ricircolo d'aria.

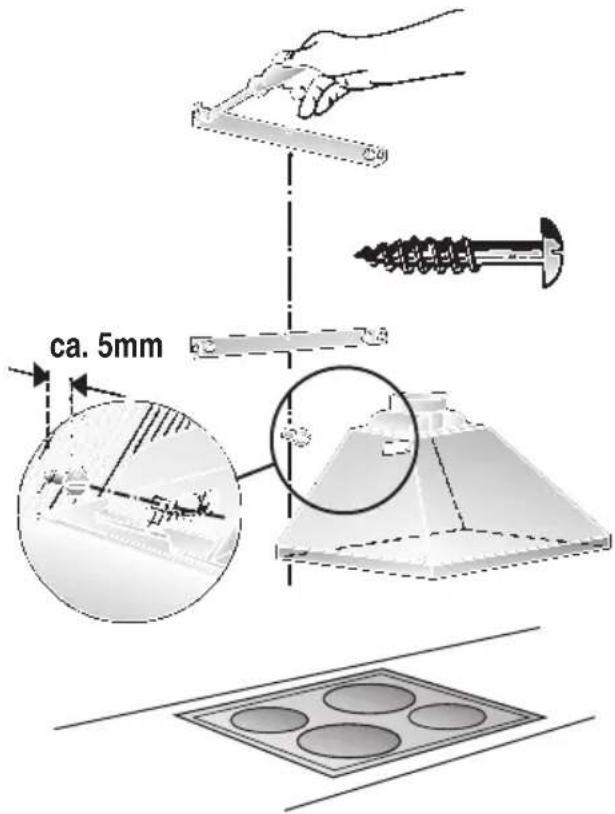

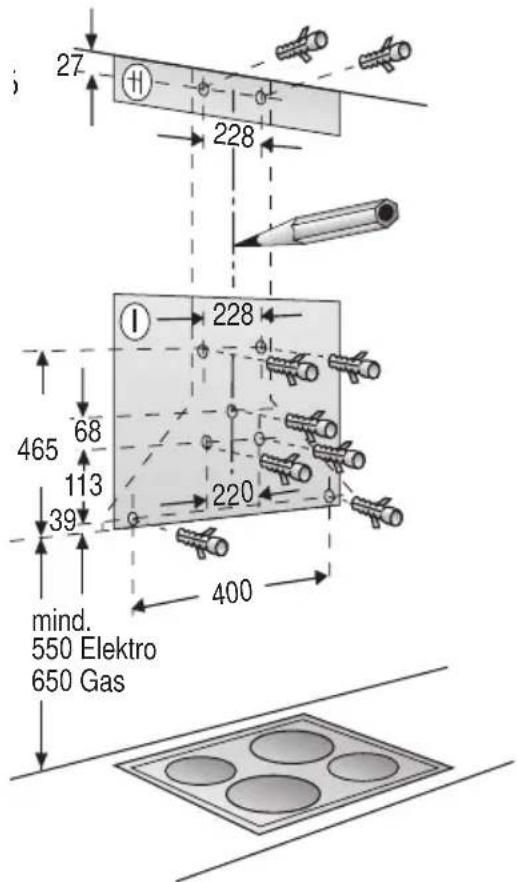

La cappa aspirante delve essere montata sempre centrata sopra al piano di cottura.

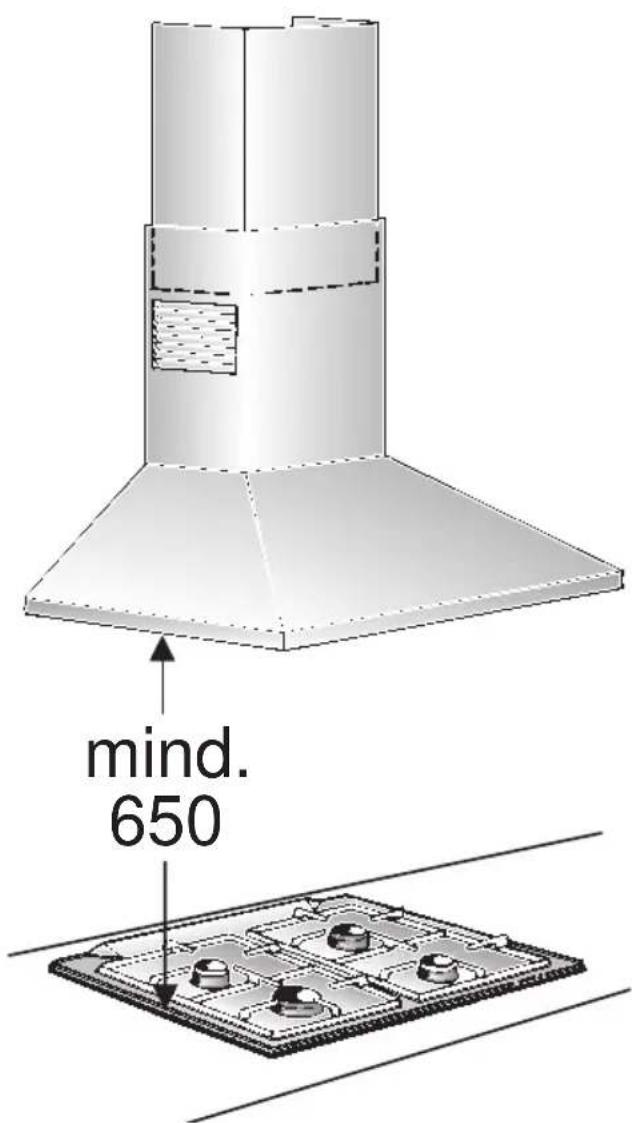

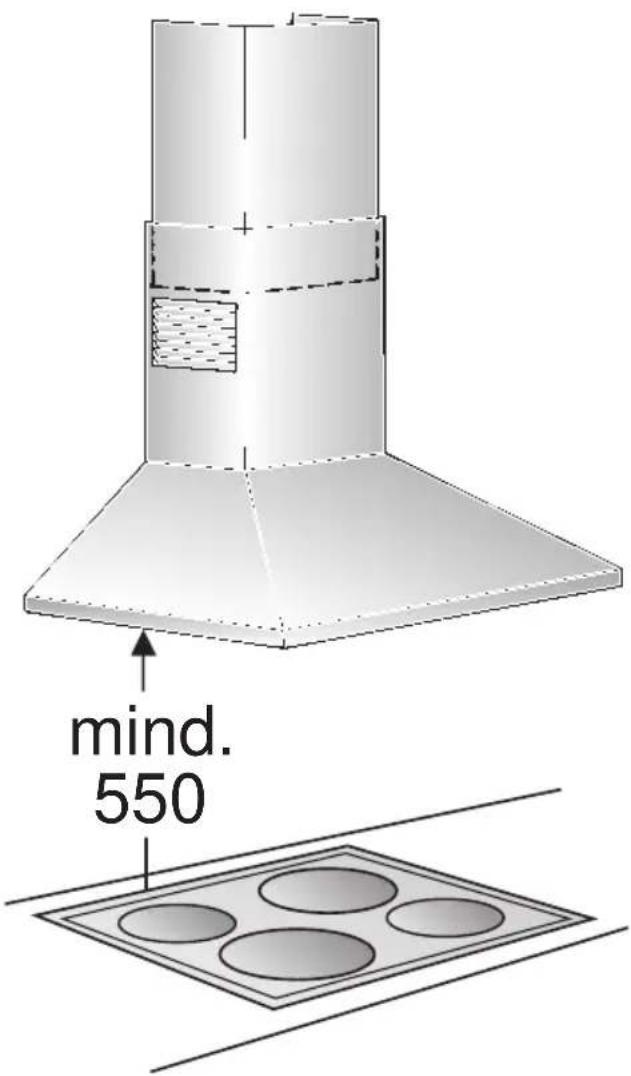

Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 550 mm, fig. 1.

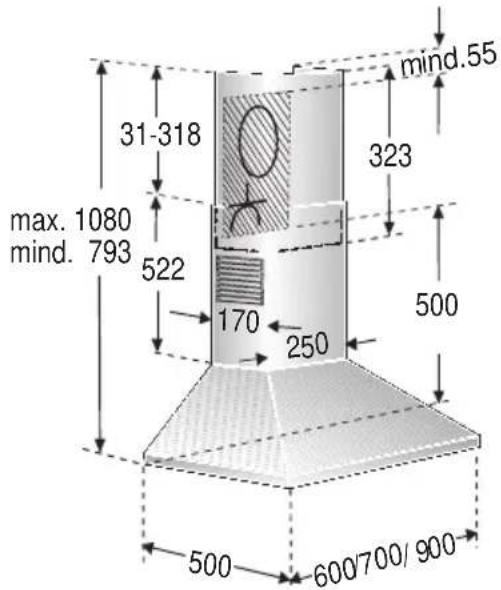

Avvertenze supplementari per apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alla di mobile oppure accanto ad un muro. Distanza min. 50 mm.
Sopra a fornelli a gas il montaggio della cappa aspirante è amesso ad una distanza minima di 650 mm - fig. 1 - solo se non si superano i carichi termici nominali seguenti:
Cucine a gas
carico di un fornello max. 3,0 kW
carico di tutti i fornelli max. 8,3 kW
carico delorno max. 3,9 kW
Piani di cottura a gas
carico di un fornello max. 3,9 kW
carico di tutti i fornelli max. 11,3 kW
Piani di cottura in vetroceramica a gas
I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas.
É indispensablees osservare i dati della casa produttrice del piano di cottura.
Cucine per combustibili solidi
Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

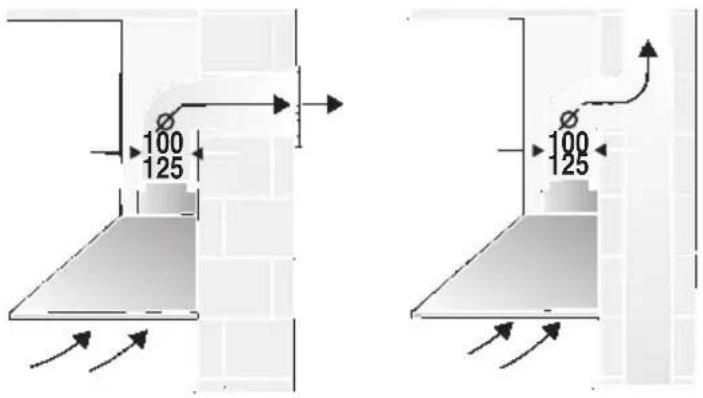

Funzionamento a scarico d'aria
L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.
E vietato immettre l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenerl'autorizzazione dell'autorità competente.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguirecisionando l'aria per la combustione potocostenuare ad afflureattraverso aperture non chiudibili,per es.in di porte,finestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'erazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
Nel funzionamento a scarico d'aria, nella cappa aspirante dovrebbe essere montata una valvola antiriflusso, se non gli disponibile nel tubo di scarico dell'aria, oppure nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso,这对于 me sono esse creacistata nel commercio specializzato.

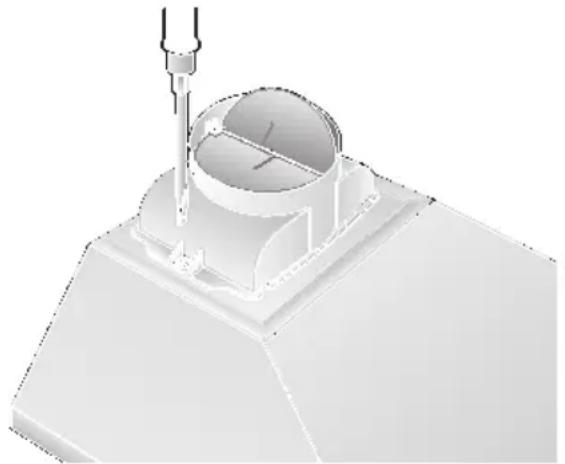

Montaggio della valvola antiriflusso:
Fermare con i clip la valvola antiriflusso nel manicotto dell'aria.
Le due valvole devono poter ruotare con agevole movimento elastico verso l'alto.
Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa aspirante:
Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Tubi tondi:
Consigliamo
un diametro interno di 125mm ,e comunique min. 100~mm
I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti deviazioni.
100 mm ca. 78 cm
125 mm ca. 113 cm
- Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.
Collegamento del tubo di scarico 125 mm:
□ fissare il tubo di scarico direttamente al manicotto dell'aria.

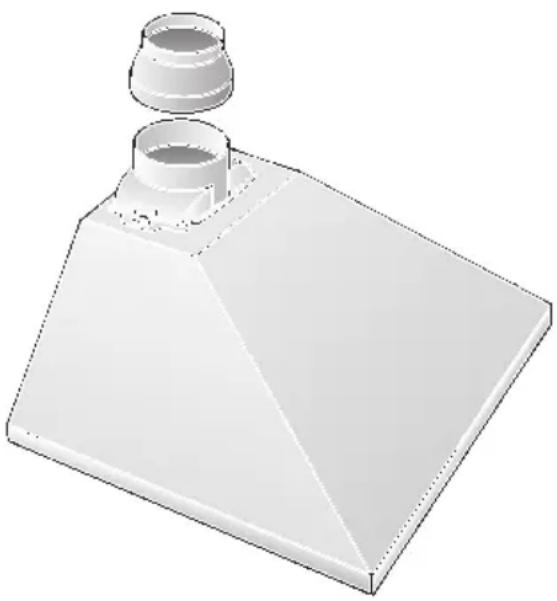

Collegamento del tubo di scarico 100 mm:
□ Fissare la riduzione (acclusa, oppure in vendita nel commercio specializzato) al manicotto dell'aria e fissare adessa il tubo di scarico.
Prima del montaggio

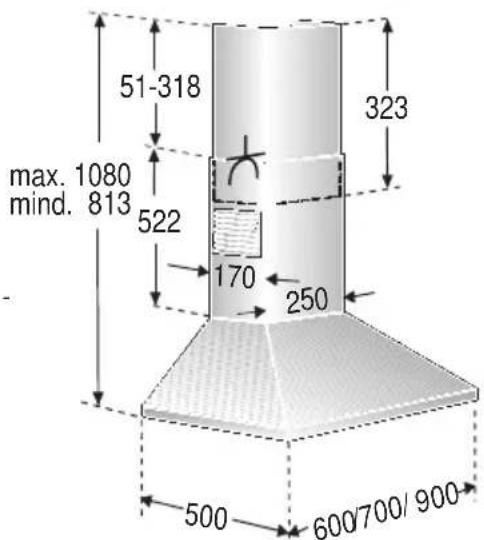

Funzionamento a ricircolo d'aria
Conchio a carbone attivo, se non è disponibile. nessun'altra possibilità per il funzionamento a scarico d'aria.
Potete acquistare presso il fornitore specializzato il set di montaggio completeness.
Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Preparazione del muro
Il muro delve essere piano e verticale.
Provedere ad un robusto fissaggio dei tasselli.
Peso in kg:
| Scarico d'aria | Ricircolo d'aria | |
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 3,9 14,9 |
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
Allacciamento elettrico
La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.
Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.
Dati elettrici:
da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.
In caso di riparazioni togliere sempre corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento: 1,30 m.
In caso di necessità di allacciamento fisso:
La cappa aspirante deve essere comunique collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.
Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interrupttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interrupttori automatici e i relè.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.
Montaggio
La cappa aspirante è prevista per il montaggio sul muro della cucina.
- Smontare i filtri (vedi istruzioni per l'uso).
- Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
- Utilizzando la sagoma, tracciare sul muro le posizioni per le viti.
Rispettare la distance minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 5 fori per la cappa aspirante e 4 fori, 8 mm, per le squadre di arresto per i rivestimenti del camino, e introdurre i tasselli a raso con il muro.
Avvertenza: tenereconto degli eventuali accessori speciali da montare.

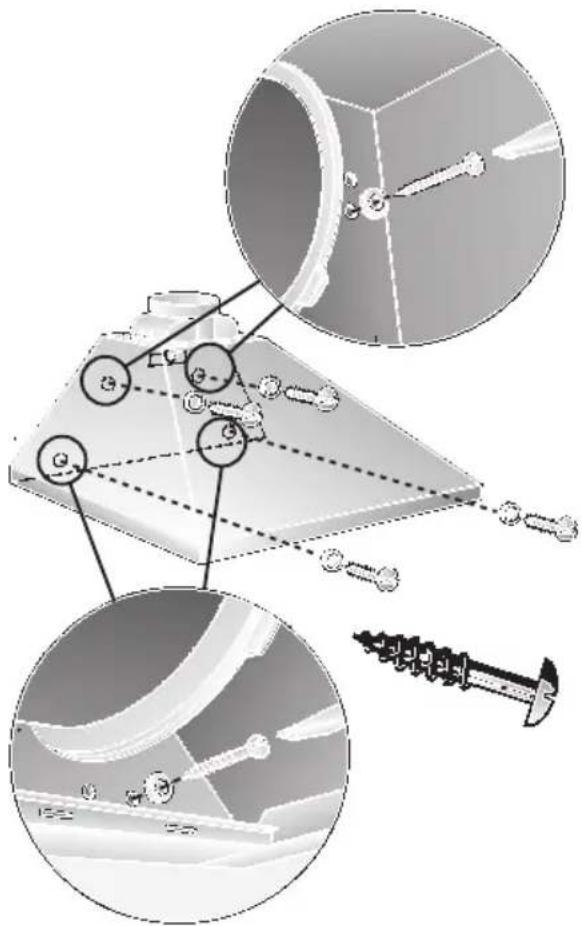

- Avitare sopra e sotto le 2 squadre di arresto per i rivestimenti del camino.
- Avvitare fino a ca. 5 mm la vite intermedia (senza rondella), come mezzo ausiliario di montaggio per il fissaggio della cappa aspirante.
- Agganciare la cappa aspirante alle viti.
Montaggio
- Avvitare le autre 4 viti con rondelle.
Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.
- Collegare il tubo.
-
Collegare l'alimentazione elettrica.
-
Versione in acciaio inox:
Staccare il foglio protettivo dai due rivestimenti del camino.
Attenzione a non danneggiare la sensibile superficie.

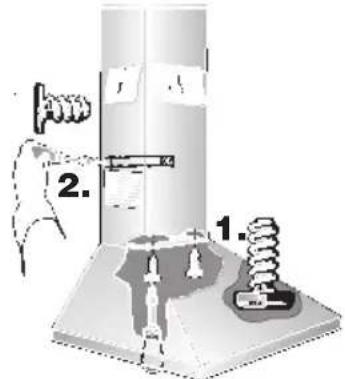

- Avvitare lateralmente con 2 viti corte il rivestimento superiore del camino alla squadra di arresto.
- Appoggiare il rivestimento inferiore del camino sulla cappa aspirante e fissarlo da fatto con 2 viti lunghe alla cappa aspirante.
Nell'inserimento evitate i graffi mettendo per es. la sagoma di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.
Infine fissare lateralmente con 2 viti corte il rivestimento del camino alla squadra di arresto.
Prima di stringere le 2 viti, allineare il rivestimento del camino.
- Rimontare i filtri (vedi istruzioni per l'uso).
| Z5115X5 | |
| 353121 | |
| 90 cm: Z5821N0 60 cm: Z5820N0 | |
| 90 cm: Z5861N0 60 cm: Z5860N0 |
Constructa
Postfach 10 02 50
80076 München
Fax 0 89 / 45 90-30 99
Internet: http://www.constructa.de
ConLine 01805-213413
0,12 / .DTAG
CD 660..
CD 661..
CD 691 ..
5750 204 489
- Gebrauchsanleitung
- Gerätebeschreibung
- Betriebsarten
- Abluftbetrieb:
- Descrizione dell'apparecchio Modi di funzionamento
- Modi di funzionamento
- Funzionamento a scarico d'aria:
- Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
- Funzionamento a ricircolo d'aria:
- Avvertenze importanti:
- Piani di cottura da incasso a gas / cucine a Gas
- Importante;
- Guasti
- Uso della cappa aspirante
- Accendere:
- Spagnere:
- Illuminazione:
- Filtri e manutenzione
- Filtro per grassi:
- Attenzione:
- Important:
- Pulizia dei filtri metallici per grassi:
- Smontaggio e montaggio dei filtrimi metallici per grassi:
- Filtro a carbone attivo: Per fissare gli odori nel funzionamento a ricircolo d'aria.
- Montaggio:
- Smontaggio:
- Cambio del filtro a carbone attivo:
- Smaltimento dei filtri a carbone attivo saturi:
- Pulizia e manutenzione
- Togliere corrente alla cappa aspirante. estraendo la spina di alimentazione, oppure togliendo il fusabile.
- Superfici in acciaio inox:
- Superfici in alluminio ed in plastica:
- Cambio delle lampade
- Avverenze importanti
- Avvertenze supplementari per apparecchi di cottura a gas:
- Montaggio della valvola antiriflusso:
- Rendimento ottimale della cappa aspirante:
- Collegamento del tubo di scarico 125 mm:
- Collegamento del tubo di scarico 100 mm:
- Prima del montaggio
- Funzionamento a ricircolo d'aria
- Preparazione del muro
- Allacciamento elettrico
- Dati elettrici:
- Montaggio
- Constructa
Marca : CONSTRUCTA
Modello : CD66110
Categoria : Cappa da cucina
