CD53030 - Cappa CONSTRUCTA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Constructa
Modello	CD53030
Dimensioni (L x P x A)	Circa 90 cm x 50 cm x 40 cm
Peso	Circa 12 kg
Alimentazione	230 V ~ 50 Hz
Potenza massima	250 W
Portata d'aria massima	Circa 600 m³/h
Livello sonoro massimo	65 dB(A)
Numero di velocità	3 velocità + intensivo
Tipo di filtro	Filtro antigrasso in metallo lavabile
Filtro al carbone (opzionale)	Modello riciclabile disponibile come accessorio
Illuminazione	2 lampadine LED (2 x 3 W)
Funzionamento	Aspirazione o ricircolo
Comandi	Pulsanti
Manutenzione filtri	Filtro antigrasso lavabile in lavastoviglie
Sicurezza	Spegnimento automatico in caso di surriscaldamento
Indice di riparabilità	7,5/10 (stima)
Ricambi disponibili	Filtri, lampadine, interruttori

Domande frequenti - CD53030 CONSTRUCTA

Come installare la cappa Constructa CD53030?

L'installazione deve essere effettuata da un professionista qualificato. Rispettare le distanze minime tra la cappa e il piano cottura (650 mm per cottura elettrica, 750 mm per cottura a gas). Seguire lo schema di montaggio fornito nel manuale.

Come pulire il filtro antigrasso della mia cappa?

Il filtro antigrasso in metallo si lava in lavastoviglie a 65°C o a mano con acqua calda e detergente. Lasciarlo asciugare completamente prima di rimetterlo in posizione.

È necessario un filtro al carbone per la mia cappa?

Il filtro al carbone è necessario solo se si utilizza la cappa in modalità ricircolo (senza evacuazione esterna). Si sostituisce ogni 3-6 mesi a seconda dell'uso.

Cosa fare se la mia cappa fa rumore?

Verificare che la cappa sia ben fissata e che i filtri siano puliti. Un rumore anomalo può essere causato da un corpo estraneo nella turbina o da uno squilibrio del motore. Contattare il servizio post-vendita se il problema persiste.

Come cambiare la lampadina della cappa?

Scollegare la cappa. Rimuovere il coperchio dell'illuminazione (spesso a clip). Sostituire la lampadina LED difettosa con una dello stesso tipo (G4, 3W). Rimettere il coperchio e ricollegare.

Perché la cappa non si accende?

Verificare l'alimentazione elettrica (fusibile, interruttore) e che la spina sia ben inserita. Se il problema persiste, il motore o l'interruttore potrebbe essere difettoso. Contattare un tecnico.

Come utilizzare la funzione intensivo?

La funzione intensivo (boost) si attiva premendo l'apposito pulsante. Funziona per 10 minuti alla massima velocità, poi torna automaticamente alla velocità precedente.

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano elettrico, la distanza minima è di 650 mm; per un piano a gas, 750 mm. Rispettare queste distanze per evitare rischi di incendio.

Posso usare la cappa senza filtro antigrasso?

No, il filtro antigrasso protegge il motore e l'evacuazione. Senza filtro, il grasso si accumula nella cappa, riduce le prestazioni e presenta un rischio di incendio.

Dove trovare ricambi per il modello CD53030?

I ricambi (filtri, lampadine, interruttori) sono disponibili sul sito ufficiale Constructa o presso rivenditori autorizzati. Utilizzare il riferimento esatto del modello.

MANUALE UTENTE CD53030 CONSTRUCTA

[it] Istruzioni per l'uso e il montaggio 42

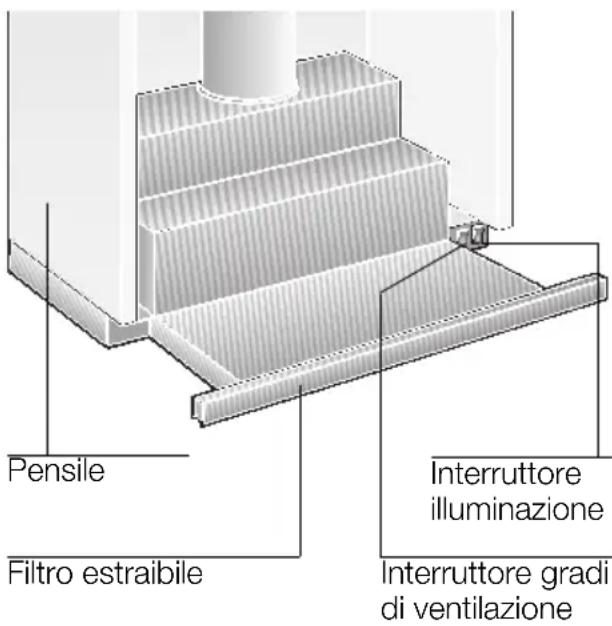

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.
□ Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
□ La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.

□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.

□ Il filtro a carbone attivo fissa gli odori.

⚠ Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

□ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. E possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
□ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
⚠ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.
⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠ Questa cappa aspirante è destinata solo all'uso domestico.
⚠ Usare la cappa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
⚠️ Non usare mai la cappa aspirante senza filtro grassi..
⚠ Grassi e olio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.
⚠️ Non fiammeggiare pietanze sotto la cappa aspirante. ! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

□ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

⚠️ I fornelli devono essere sempre coperti con pentole.
⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

⚠️ Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Uso della cappa aspirante

☐ Per eliminare nel modo più efficace i vapori di cottura:

□ accendere il ventilatore all'inizio della cottura,

□ spegnere il ventilatore solo alcuni minuti dopo la fine della cottura.

Ventilatore acceso:

1. Estrarre il filtro tirandolo con il listello-maniglia.

□ Il ventilatore entra in funzione.

1. Selezionare la regolazione desiderata del ventilatore.

Elementi di comando dei diversi modelli:

grado 3

grado 1

grado 2

grado 1

grado 2

grado 3

grado 1

spento

grado 2

Ventilatore spento:

□ Spingere filtro nell'interno fino all'arresto.

Avvertenza: estraendo di nuovo il filtro, il ventilatore funziona al grado di regolazione scelto per ultimo

Illuminazione:

acceso

spento

Avvertenza: l'illuminazione può essere usata sempre, anche quando il filtro estraibile è chiuso.

Filtri e manutenzione

Per trattenere i componenti grassi dei vapori di cottura si montano filtri metallici per grassi.

Le stuoie filtranti sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, ed il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

☐ Con un uso normale (1 – 2 ore al giorno) il filtro metallico per i grassi deve essere lavati 1 volta al mese.

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio della cornice del filtro

Smontaggio:

1. Estrarre il filtro fino all'arresto.
2. Azionare il dispositivo di arresto della cornice del filtro nel senso della freccia, fino in fondo.

□ Nel caso di filtro doppio, smontare prima quello anteriore.

1. Staccare la cornice del filtro ruotandola lateralmente e rimuoverla.

Montaggio:

1. Estrarre il filtro fino all'arresto.

2. Inserire obliquamente la cornice del filtro su un lato nel supporto, sollevarla e, azionando il dispositivo di arresto, agganciarla fino all'arresto.

□ Nel caso di filtro doppio, montare prima la cornice del filtro posteriore e poi la cornice anteriore con il profilato, nel filtro estraibile.

⚠️ Fare bene attenzione che il filtro grassi sia disposto correttamente in sede su entrambi i lati.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Il filtro a carbone attivo si monta nella cappa aspirante sopra al filtro grassi.

1. Smontare il filtro grassi (vedi "Filtri e manutenzione").
2. Inserire i due fermi di plastica a destra ed a sinistra nella carcassa della cappa aspirante, ed avvitare ciascuno con una vite (necessario solo al primo montaggio di un filtro a carbone attivo).

1. Introdurre il filtro a carbone attivo da sotto nella carcassa della cappa aspirante, ed arrestarlo su entrambi i lati.

⚠️ Ciò facendo il bordo del filtro a carbone attivo deve trovarsi sotto.

1. Montare di nuovo il filtro grassi (vedi "Filtri e manutenzione").

Lo smontaggio del filtro a carbone attivo si effettua nella successione inversa. A tal fine premere verso l'esterno i ganci di arresto.

Cambio del filtro a carbone attivo:

Nel caso di funzionamento normale (1-2 ore al giorno) il filtro a carbone attivo deve essere sostituito circa 1 volta all'anno. Il filtro a carbone attivo è in vendita nel COMMERCIO SPECIALIZZATO (vedi capitolo "Accessori speciali").

□ Usare solo filtri originali.

Con essi si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. nei rifiuti comuni.

Pulizia e manutenzione

Per gli apparecchi con vetro nel filtro estraibile di aspirazione vapori:

Il vetro è facile da smontare e può essere lavato nella lavastoviglie.
☐ Per rimuovere le linguette, spingerle verso l'esterno.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

⚠️ Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
□ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
- Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
□ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido.

Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
□ Consigliamo il nostro pulitore per acciaio inox N° 461731.

Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.

Osservare le norme di garanzia nell'accluso libretto di manutenzione.

Cambio della lampadina

1. Spegnere la cappa aspirante e togliere la corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.
2. Estrarre il filtro fino all'arresto.
3. Tirare verso avanti il coprilampada.

1. Inserire di nuovo il coprilampada.
2. Inserire di nuovo la pina o inserire il fusibile.

Avvertenze importanti

⚠️Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠️L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

⚠️Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 430 mm, fig. 1.

⚠️Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠️É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠️É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

⚠️Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria – con filtro a carbone attivo –, quest'uso è consentito senza limitazioni.

In caso di funzionamento a scarico d'aria, è opportuno montare una valvola antiriflusso, qualora questa non sia già disponibile nel tubo di scarico dell'aria o nella cassetta murale.

Se all'apparecchio non è acclusa una valvola antiriflusso, questa può essere acquistata nel commercio specializzato (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

Prima del montaggio

Montaggio della valvola antiriflusso:

1. Ritagliare la griglia di sicurezza nel manicotto dell'aria.

1. Inserire la valvola antiriflusso nell'apertura di supporto del manicotto dell'aria.

Se lo scarico viene fatto passare attraverso il muro esterno, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

□ Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
☐ Diametri di tubi possibilmente grandi (ideale ∅ 120 mm) e grandi gomiti.
L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

☐ Tubi tondi: consigliamo un diametro interno di minimo 120 mm.
☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi con diametro interno di 100/120 mm.

Essi non dovrebbero presentare forti deviazioni.

100 mm ca. 78 cm ^2

∅ 120 mm ca. 113 cm

Nel caso di diametro di tubo diversi:

Impiegare il nastro di tenuta.
□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Aria di scarico verso l'alto:

A questo scopo praticare un'apertura nella parte superiore del pensile, con scanalatura per il cavo di allacciamento elettrico. - La sagoma Ⓓè acclusa -.

Prima del montaggio

Aria di scarico direttamente verso dietro:

A questo fine praticare un'apertura nella parete posteriore del pensile, con scanalatura per il cavo di allacciamento elettrico.

Attacco per tubo dell'aria di scarico da ∅ 100 mm:

Ritagliare la griglia di sicurezza nell'uscita dell'aria.
☐ Fissare il manicotto di riduzione (accluso, oppure in vendita nel commercio specializzato) sull'uscita dell'aria.

Attacco per tubo dell'aria di scarico da 120 mm:

Ritagliare la griglia di sicurezza nell'uscita dell'aria.

Funzionamento a ricircolo d'aria

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo.

Trovate i relativi numeri degli accessori nelle istruzioni per l'uso.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme.

Disporre la presa con contatto di terra se possibile direttamente sul pensile o nelle sue immediate adiacenze.

□ La presa con contatto di terra dovrebbe essere collegata attraverso un circuito elettrico indipendente.
Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠️In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Preparazione del pensile

⚠ Rispettare la distanza minima piano di cottura - cappa aspirante di 650 mm (per il piano di cottura a gas), e 430 mm (per i piani di cottura elettrici).

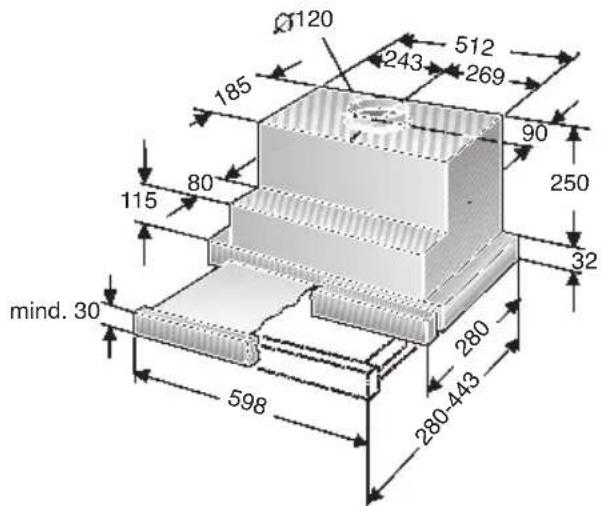

Questa cappa aspirante è prevista per il montaggio in un pensile dotato delle dimensioni seguenti:

larghezza: 600 mm

profondità: 280 bis 350 mm

altezza: min. 300 mm.

Preparazione:

1. Rimuovere - se disponibile - la base del pensile.

⚠ É necessario assicurare la stabilità del mobile.

1. Tracciare rispettivamente due punti di fissaggio – a destra e a sinistra – sui lati interni del mobile e predisporre il foro con un punteruolo.

Trapanare:

2 mm – max. 10 mm di profondità.

Attenzione:

□ Per tracciare i punti di fissaggio usare l'acclusa sagoma ⑪.
☐ I punti di fissaggio sulla sagoma sono stabiliti in modo che un listello a maniglia con 20 mm di spessore possa essere montato a raso con il corpo.

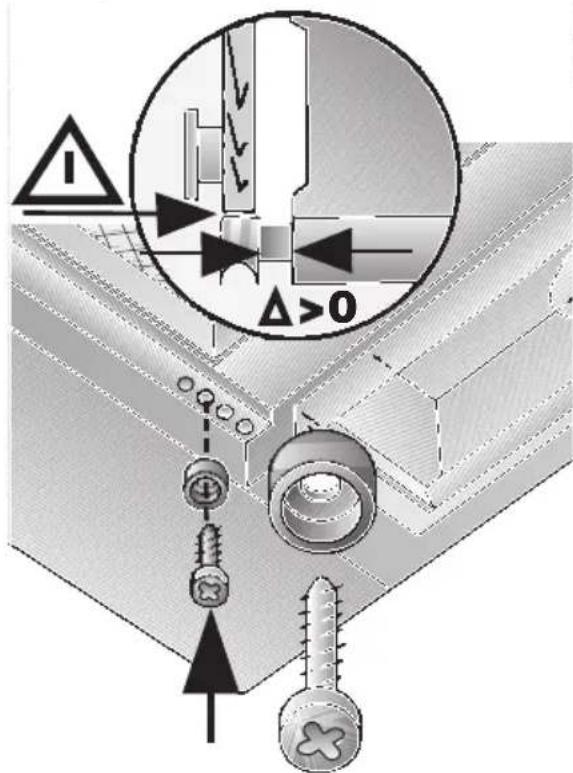

□ La posizione del listello a maniglia (misura Δ) può essere spostata verso avanti per mezzo di un arresto.

Nel caso di profondità del mobile superiori a 280, l'apparecchio può essere spostato indietro.

... se la luce longitudinale della cucina componibile èspostata indietro.
... se il listello a maniglia è più spesso di 20 mm.

A tal fine appoggiare la dima Ⓐ adeguatamente più indietro.

Preparazione del pensile Montaggio nel pensile

1. Allineare ed avvitare le accluse guide di fissaggio.
   ⚠ Tenere presente lo spessore delle pareti laterali del mobile (16 mm o 19 mm). Misura X.

x=16mm x=19mm

⚠ Se la profondità interna libera del pensile è inferiore a 280 mm, la parete posteriore deve essere distanziata all'altezza di 250 mm.

1. Rimuovere la cornice del filtro (vedi istruzioni per l'uso).
2. Allineare l'anta del mobile, se la cerniera non è più accessibile dopo l'installazione della cappa aspirante.
3. Sollevare la cappa aspirante da sotto nel pensile, e spingerla verso l'alto finché s'innesta il dispositivo ausiliario di montaggio a sinistra ed a destra.

1. Tirare in fuori il filtro estraibile fino all'arresto.
2. Per fissare la cappa aspirante, avvitare due viti per ogni lato, a sinistra ed a destra, senza stringere le viti. A tale scopo sollevare la cappa aspirante.
3. Allineare la cappa aspirante nel pensile e stringere le viti.

Montaggio nel pensile

1. Introdurre il cavo di allacciamento a rete attraverso l'apertura nel pensile e collegare il tubo.

2. Eseguire il collegamento elettrico.

3. Se necessario, accorciare (per es. segare) la lista di copertura per la parete alla misura necessaria ed avvitarla al pensile.

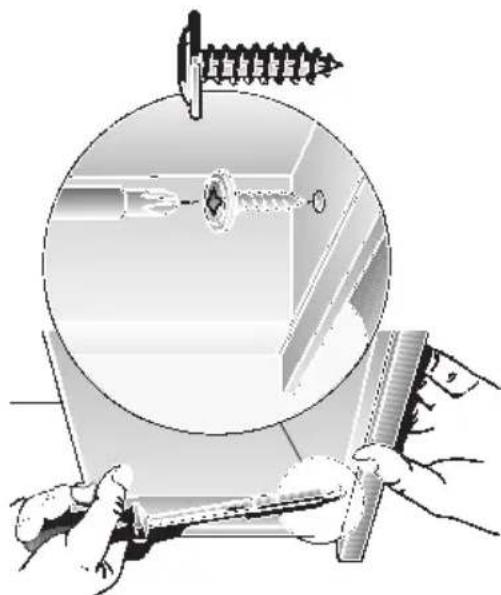

Montaggio del listello-maniglia:

□ Sul filtro estraibile è necessario montare un listello-maniglia.

Il listello a maniglia può essere un listello in legno adatto al mobile per cucina, oppure un listello a maniglia disponibile come accessorio speciale (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

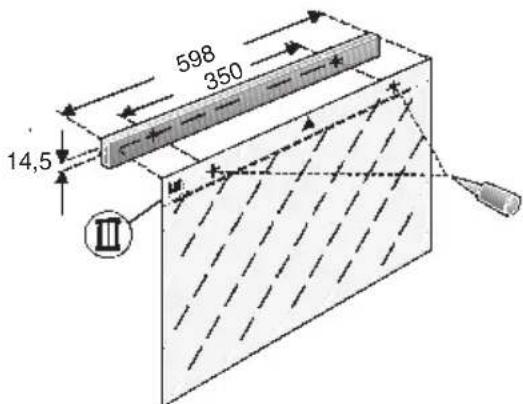

1. Con la dima a corredo Ⓗ, tracciare due punti di fissaggio sul listello-maniglia e praticare due fori preliminari con il punteruolo.

Se si vuole trapanare: ∅ 2 mm – max. 10 mm di profondità.

1. Allineare il listello-maniglia ed avvitarlo sull'apparecchio con le due viti accluse.

1. Montare la cornice del filtro (vedi istruzioni per l'uso).

Avvertenza: l'alloggiamento della cappa aspirante all'interno del pensile può essere rivestito (p. es. con pannelli di truciolato).

A questo proposito tenere presente:

– Il piano intermedio non deve poggiare sul corpo della cappa aspirante.

- Il rivestimento precedente non deve essere fissato all'alloggiamento della cappa.

- Prevedere la possibilità di accesso per il servizio assistenza clienti.

Smontaggio:

Lo smontaggio si effettua nella successione inversa.

Avvertenza: per il funzionamento a ricircolo d'aria, devono essere smontati il filtro a carbone attivo ed i fermi di plastica, per poter accedere alle viti di fissaggio ed ai dispositivi ausiliari di montaggio.

Peso in kg:

Con riserva di modifiche nel quadro dell'evoluzione tecnica.

Appliance description
