BEDIENUNGSANLEITUNG CD688866 CONSTRUCTA

de Gebrauchs- und Montageanleitung 2

1 Sicherheit 2
2 Sachschaden vermeiden 4
3 Umweltschutz und Sparen 4
4 Betriebsarten. 5
5 Kennenlernen 5
6 Vor dem ersten Gebrauch 6
7 Grundlegende Bedienung 6
8 Reinigen und Pflogen 6
9 Störungen beheben 9
10 Entsorgen 9
11 Kundendienst 9
12 Zubehor 10
13 MONTAGEANLEITUNG. 10
13.4 Sichere Montage 11

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig.
  Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
  Schlieben Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionieren am Aufstellungsort verantwortlich.

Verwenden Sie das Gerät nur:

um Kochdunst abzusaugen.
im privaten Haushalt und in geschlossenen Räumen des hääslichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

mit einer externen Zeitschaltuhr.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.

Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dann, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len lessen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen halten.

WARNING - Vergiftungsgefahr!

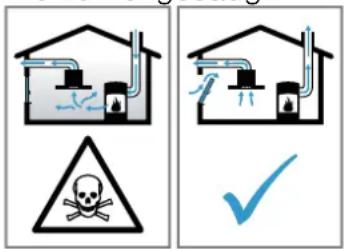

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüfung vorschlägt.
  Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzüden.

Gerat nie ohne Fettfilter betreiben.
Die Fettfilter regelmäßig reinigen.

• Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren).
  Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Esarf den Fankenflug geben.

HeiBes Öl und Fett entzünden sich schnell.

HeiBes OI und Fett ständig beaufsichtigen.
- Nie brennendes Öl oder Fett mit Wasserlöschen. Kochstelle ausschalten. Flammenvorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.

Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Die hochste Lüfterstufe einstellen.
Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner.
- Nie Großbrenner mit mehr als 5 kW mit großter Flamme länger als 15 Minuten betreiben, z. B. Wok.

WARNING - Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht.

• Nie die bereits Teile berühren.
  Kinder fernhalten.

Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats konnen scharf- kantig sein.
Geräteinnenraum vorsichtig reinigen.
Auf dem Gerät abgestellte Gegenstände konnen herabfallen.
Keine Gegenstände auf das Gerät stellen.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführren.

Verletzungsgefahr beim Öffnen und Schlieben der Scharniere.

• Nicht in den beweglichen Bereich der Scharniere greifen.

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).

• Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Explosionsgefahr!

Stark atz-alkalische oder stark saurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spulraum des Geschirrspulers konnen zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbonso-dere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Ver-binding mit Aluminiumteilen, wie z. B. Fett-filter von Dunstabzugshauben, verwenden.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäßig reinigen.

WARNING - Verletzungsgefahr!

Unsachgemäß Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

"Kundendienst", Seite 9

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Kondenswasser kann zu Korrosionsschäden führen.

• Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten.

Wenn Nasse in die Bedienelemente eindringt, konnen Schaden entstehen.

• Nie Bedienelemente mit einem nassen Tuch reini-gen.

Falsche Reinigung beschädigt die Oberflächen.

Reinigungshinweise beachten.
Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Edelstahlflächen nur in Schliffrichtung reinigen.
- Nie Bedienelemente mit Edelstahlreiniger reinigen.

Zurücklaufendes Kondenswasser kann das Gerät beschädigen.

Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1^ Gefälde montieren.

Wenn Sie Designelemente falsch beanspruchen, konnen diese abbrechen.

• Nicht an Designelementen ziehen.
  Keine Gegenstände auf Designelemente stellen oder an diese hangen.
  Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.
  Die Schutzfolie vor dem ersten Gebrauch von allen Geräteilen entfern.

Wenn eine Lampe defekt ist, können die restlichen Lampen überlasten.

Defekte Lampen austauschen.

Lackierte Oberflächen sind empfindlich.

Reinigungshinweise beachten.

"Gerät reinigen", Seite 6
- Lackierte Oberflächen vor Verkratzungen schätzen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Die Lüfterstufe an die Intensität der Kochdünste an-passen.

• Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.

Die Intensivistne nur bei Bedarf einsetzen.

Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahlen.

Die Gerüche verteilen sich weniger im Raum.

Die Beleuchtung ausschalten, wenn sie nicht mehr besteht wird.

• Wenn die Beleuchting ausgeschelt ist, verbraucht sie keine Energie.

Die Filter in den angegebenen Abständen reinigen oder wechseln.

Die Wirksamkeit der Filter bleibt erhalten.

Den Kochdeckel aufsetzen.

Die Kochdünste und das Kondensat verringern sich.

Die Zusatzfunktionen nur bei Bedarf nutzen.

Das Ausschalten von Zusatzfunktionen verringert den Stromverbrauch.

4 Betriebsarten

Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.

Die Sattigungsanzeige muss passend zu der gewählten Betriebsart und den verwendeten Filtern eingestellt werden.

4.1 Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Die Luftarf nicht in einen Kamin abgeleitet werden, der fur Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht fur Umluftgeräte).

• Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
  Wird die Abluft durch die AuBenwand geleitet, sollte ein TeleskopMauerkasten verwendet werden.

4.2 Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurückgeführrt.

Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie unserem Katalog oder Fragen Sie ihren Fachhändler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

"Zubehör", Seite 10

5 Kennenlernen

5.1 Bedienelemente

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1

2

3

4

Gerät einschalten oder ausschalten

1Lüfterstufe 1 einschalten.
2 Lüfterstufe 2 einschalten.

3 Lüfterstufe 3 einschalten.

4 Intensivstufe
Beleuchting einschalten oder ausschalten.

6 Vor dem ersten Gebrauch

Nehmen Sie die Einstellungen für die ersten Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehor.

6.1 Betriebsart einstellen

Ihr Gerät ist standardmäßig auf Abluftbetrieb eingestellt.

Hinweis: Für den Gebrauch im Umluftbetrieb benötigen Sie weiteres Zubehor.

Sattigungsanzeige einstellen

Die Sattigungsanzeige muss je nach verwendetem Filter eingestellt werden.

Hinweis: Die Sattigungsanzeige für den Fettfilter ist standardmäßig eingestellt. Für den Gebrauch im Umluftbetrieb mussen Sie zusätzlich die Sattigungsanzeige für den Geruchsfilter aktivieren.

Voraussetzung: Das Gerät ist ausgeschaltet.

1 und 2gleichzeitig für 3 Sekunden gedrückt halten.
Zuerst leuchtet kurz auf, dann leuchten und gleichzeitig kurz auf.
Die Sattigungsanzeige für den Geruchsfilter ist aktiviert.

7 Grundlegende Bedienung

7.1 Gerä einschalten

drucken.
Das Gerat ist für eine Minute aktiviert.

7.2 Gerä ausschalten

zweimal drucken.

7.3 Intensivistufe einschalten

Wenn sich besonders starker Geruch oder Dunst entwickelt, können Sie die Intensivstufe verwenden.

drucken.
Das Gerät schaltet nach ca. 6 Minuten automatisch in den vorherigen Zustand.

7.4 Beleuchting einschalten

Die Beleuchtung konnen Sie unabhängig von der Luf-tung einschalten und ausschalten.

drucken.

7.5 Beleuchting ausschalten

drucken.

7.6 Sattigungsanzeige

Die Sattigungsanzeige informiert Sie darüber, wenn Sie den Fettfilter reinigen müssen und wenn Sie den Geruchsfilter wechseln müssen.

• Wenn der Fettfilter gereinigt werden muss, blinkt 1.
• Wenn der Geruchsfilter gewechselt werden muss, blinkt 2

Nach der Reinigung des Fettfilters und/oder dem Wechsel des Geruchsfilters sollen den Sie die Sattigungs-anzeige zurücksetzen.

Sattigungsanzeige zurücksetzen

Voraussetzung: Das Gerät ist eingeschaltet.

一 fur ca. 3 Sekunden gedrück halten.
Die Sattigungsanzeige wird zurückgesetzt.
Das Blinken von1 odel2 erlischt.

8 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

8.1 Reinigungsmittel

Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-Shop.

ACHTUNG!

Ungeeignete Reinigungsmittel konnen die Oberflächen des Gerats beschädigen.

Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Keine harten Scheuerkissen oder Putzschwämme verwenden.

• Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden.
  Schwammtücher vor Gebrauch gründlich auswiesen.

8.2 Gerat reinigen

Reinigen Sie das Gerät wie vorgegeben, damit die unterscheidlichen Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.

WARNING - Explosionsgefahr!

Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspulers können zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Geräteinnenraum vorsichtig reinigen.
1. Die Informationen zu den Reinigungsmitteln beachten.
2. Je nach Oberfläche wie folgt reinigen:

• Edelstahlflächen mit einem Schwammtuch und heiBer Spullauge in Schliffrichtung reinigen.
• Lackierte Oberflächen mit einem Schwammtuch und heiBer Spullauge reinigen.
  Aluminium mit einem weichen Tuch und Glasreiniger reinigen.
  Kunststoff mit einem weichen Tuch und Glasreiniger reinigen.

• Glas mit einem weichen Tuch und Glasreiniger reinigen.

• Mit einem weichen Tuch nachtrocknen.

• Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünna auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kundenstand oder im Online-Shop.

8.3 Bedienelemente reinigen

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Mit einem feuchten Schwammtuch und keinher Spül- lauge reinigen.
3. Mit einem weichen Tuch nachtrocknen.

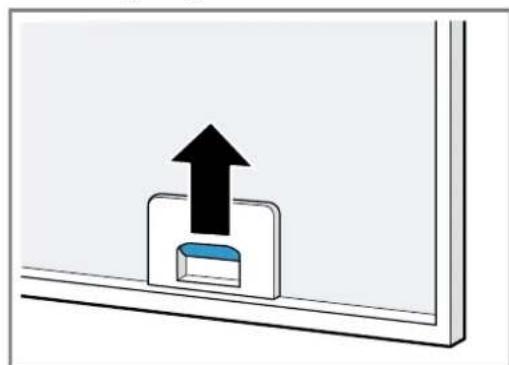

8.4 Glasklappe öffnen

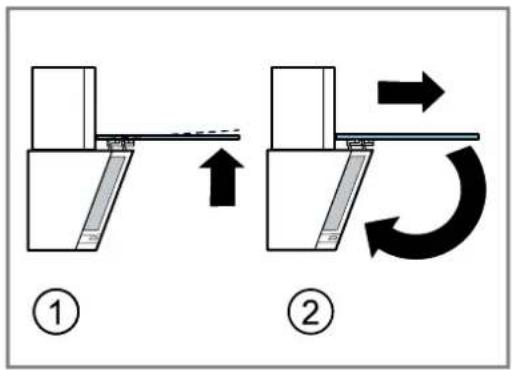

Die Glasklappe am unteren Rand anfassen und nach oben ziehen.

Die geöffnete Glasklappe etwas nach hintenschieben.

Die Scharniere rasten ein und die Glasklappe bleibt geöffnet.

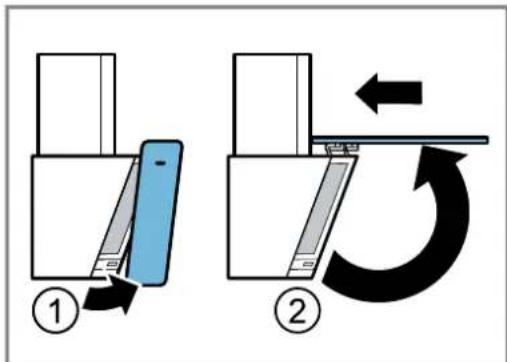

8.5 Glasklappe schlieben

1. Die Glasklappe leicht anheiten und nach vorneziehen, um die fixierende Position der Scharniere zu lose
2. Die Glasklappe vorsichtig nach unten führen, bis sie einrastet.

8.6 Fettfilter ausbauen

1. ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.
- Mit einer Hand unter den Fettfilter fassen.

Die Verriegelungen an den Fettfiltern öffnen.

1. Die Fettfilter aus den Halterungennehmen. Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.

8.7 Fettfilter von Hand reinigen

Die Fettfilter filtrn das Fett aus dem Kuchendunst. Regelmäßige gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäbig reinigen.

Voraussetzung: Die Fettfilter sind ausgebaut.

"Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter in heiBer Spullauge einweichen. Bei hartnackigem Schmutz einen Fettloser verwenden. Fettloser erhalten Sie beim Kundendienst oder im Online-Shop.
3. Die Fettfilter mit einer Bürste reinigen.
4. Die Fettfilter grundlich ausspulen.
5. Die Fettfilter abtropfen setzen.

8.8 Fettfilter im Geschirrspüler reinigen

Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßige gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäBig reinigen.

ACHTUNG!

Die Fettfilter konnen durch Einklemmen im Geschirrspüler beschädigt werden.

Die Fettfilter nicht einkommen.

Hinweis: Bei der Reinigung des Fettfilters im Geschirsspulier können leichte Verfarbungen auftreten. Die Verfarbungen haben keinen Einfluss auf die Funktion der Fettfilter.

Voraussetzung: Die Fettfilter sind ausgebaut. "Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter locker in den Geschirrspüler stellen. Stark verschutzte Fettfilter nicht mit Geschirr reinigen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
3. Den Geschirrspüler starten. Bei der Temperatureinstellung maximal 70^ wahlen.
4. Die Fettfilter abtropfen setzen.

8.9 Fettfilter einbauen

ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigen.

• Mit einer Hand unter den Fettfilter fassen.

• Die Fettfilter einsetzen.

• Die Fettfilter nach oben klappen und die Verriegelungen einrasten.
• Sicherstellen, dass die Verriegelungen einrasten.

8.10 Geruchsfilter für Umluftbetrieb

Geruchsfilter binden die Geruchsstoffe im Umluftbetrieb. Regelmäßig gewechseltte Geruchsfilter gewährleisten einen hohen Geruchsabscheidegrad. Der Geruchsfilter muss bei normalem Betrieb, ca. eine Stunde tätig, alle 3 Monate ausgetaucht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden.

Geruchsfilter erhalten Sie beim Kundendienst oder im Online-Shop. Verwenden Sie nur Original-Geruchsfilter. "Zubehör", Seite 10

Geruchsfilter einbauen

1. Den Fettfilter ausbauen.
2. Den Geruchsfilter auf die Rückseite des Fettfilters legen.

1. Den Geruchsfilter mit dem Gitter an den auBeren Lochern fixieren.

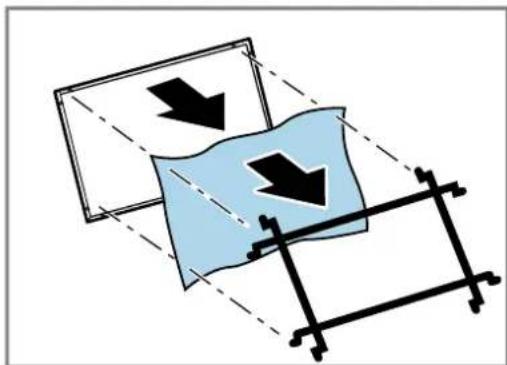

Geruchsfilter ausbauen

1. Den Fettfilter ausbauen.
2. Das Gitter und den Geruchsfilter entfernen.

9 Störungen beheben

Kleinere Störungen an Ihr gemäß konnen Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNING - Verletzungsgefahr!

Unsachgemäß Reparaturen sind gefährlich.

• Nur geschultes Fachpersonalarf Reparaturen am Gerät durchführung.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

9.1 Funktionstörungen

Störung Ursache und Störungsbehebung
Gerät Funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt. ► Schreiben Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskosten hat ausgelöst. ► Prüfen Sie die Sicherung im Sicherungskosten.
	Stromversorgung ist ausgefallen. ► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
LED-Beleuchtung faktioniert nicht.	LED-Lampe ist defekt. ► → "Defekte LED-Leuchten wechseln", Seite 9

9.2 Defekte LED-Leuchten wechseln

Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstalleur) gewechselt werden.

10 Entsorgen

10.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr dem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

11 Kundendienst

Detaillerte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

11.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Gerats. Das Typenschild befindet sich je nach Modell:

• im Innenraum des Geräts (dazu die Fettfilter ausbauen).
• auf der Oberseite des Geräts.

Um ihre Geratedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

12 Zubehör

Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt ist.

Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-mer die genaue Bezeichnung (E-Nr.) Ihr's Geräts an.

→Seite 9

Welches Zubehör für Ihr Gerät verfügbar ist, erfolhen Sie in unserem Katalog, im Online-Shop oder beim Kundendienst.

www.junker-home.info

Beachten Sie diese Informationen bei der Montage des Geräts.

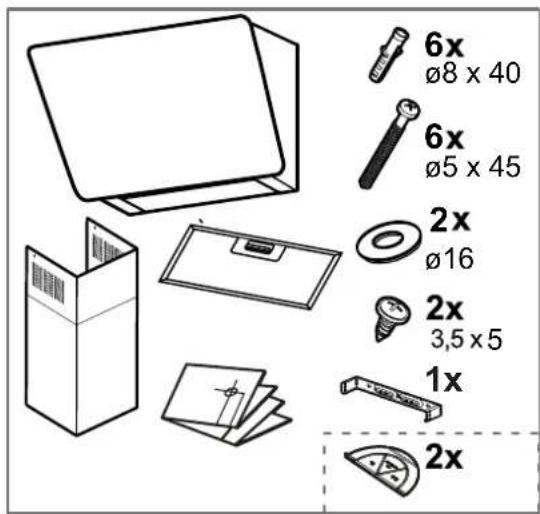

13.1 Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

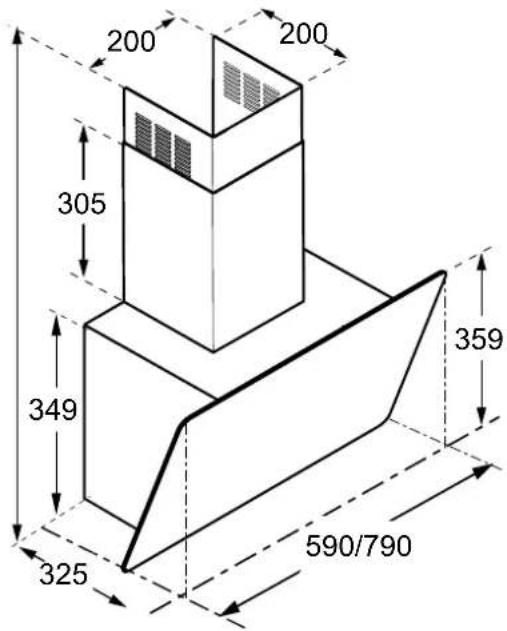

13.2 Gerätemaße

Hierfindensie dieMaBe desGerats.

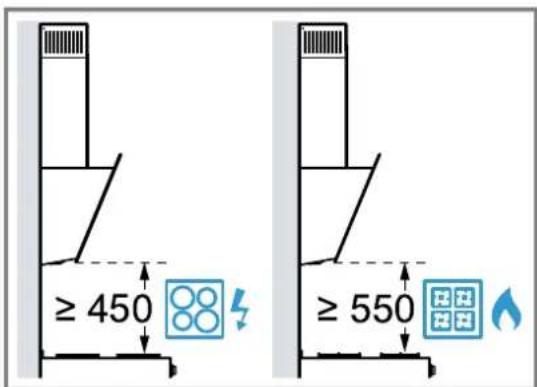

13.3 Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

13.4 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüfung vorschlägt.
  Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

• Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient.
Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len lessen.

WARNING - Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
Gerät nur dann in der Höhe einer Feuerstände für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhänden ist. Es darf keinen Funkenflug geben.
Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hit-zestau zu vermeiden.
- Beachten Sie die Angaben zu ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgegeben, immer den größeren Abstand berücksichtigten. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Das Gerät nur an einer Seite direkt befinden einem Hochschrank, einem Oberschrank oder einer Wand installmenten. Der Abstand

zum Hochschrank, einem Oberschrank oder zur Wand muss mind. 50~mm betragen.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats können scharfkantig sein.

Schutzhandschuhe/TRagen.

Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen.

Alle Befestigungselemente müssen fest und sicher montiert werden.

Verletzungsgefahr durch Glassplitter.

Die Filterabdeckung vor Stößen schützen.

Die Filterabdeckung nicht fallen lassen.

• Bei der Montage eine Schutzbrille/TRagen. Das Gerät ist schwer.

Zum Bewegen des Gerätes sind 2 Personen erforderlich.

Nur geeignete Hilfsmittel verwenden.

Das Gerät ist schwer.

Das Gerätarf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffemontiert werden.

Fur die ordnungsgemiete Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerategewicht angepasstes Material verwenden.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder Mechanischen Aufbau durchführren.

Verletzungsgefahr beim Öffnen und Schlieben der Scharniere.

• Nicht in den beweglichen Bereich der Scharniere greifen.

WARNING - Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder ein-klemmen.

Unsachgemäß Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betrieben.

Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.

Das Schutzleitersystem der elektrischen Hausinstallation muss vorschrifsmäßig installiert sein.

• Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
• Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der frei Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
  Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

13.5 Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie diese Hinweise.

WARNING - Stromschlaggefahr!

Die Trennung des Gerats vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Gerats frei zugänglich sein.
- Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführren. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemen.
Die Anschlussdaten dem Typenschild entnahmen. Seite 9
Die Anschlussleitung ist ca. 1,30 m lang.
- Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
Das Gerät während der Montage nicht an Strom anschlieben.
- Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.

13.6 Hinweise zur Einbausituation

• Dieses Gerät an der Kuchenwand montieren.
• Für die Montage zusätzlicher Sonderzubehrönteile die dort beiliegende Montageanleitung beachten.
  Das Gerat nur an einer Seite direktiben einem Hochschrank, einem Oberschrank oder einer Wand installieren. Der Abstand zum Hochschrank, zum Oberschrank oder zur Wand muss mind. 50~mm betragen.

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.

13.7 Hinweise zur Abluftleitung

Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden.
- Lange, raue Abluftrohre, weitere Rohrbögen oder klinne Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch.
- Ein Abluftrohr aus nicht brennbarem Material verwenden.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1^ Gefälte montieren.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

Durchmesser 150 mm entspricht ca. 177~cm^2
Durchmesser 120mm entspricht ca. 113~cm^2
- Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Keine Flachkanäle mit scharfen Umlenkungen verwenden.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm (empfohlen) oder mindestens 120 mm verwenden.

13.8 Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollene eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
• Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

13.9 Hinweise zum Umluftbetrieb

Das Gerätarf nur im fest installierten Zustand und mit angeschlossener Verrohrung betrieben werden.

13.10 Allgemeine Hinweise

Beachten Sie diese allgemeinen Hinweise bei der Installation.

• Für die Installation mussen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
• Bei der Ableitung von Abluft,Müssen die behördlichen und gesetzlichen Vorschriften,wie z.B. die Landesbauverordnung,beachtet werden.
  Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wahren.
  Die Oberflächen des Gerats sind empfindlich. Bei der Montage Beschädigungen vermeiden.

13.11 Montage

Wand prufen

1. Die Wand prufen, ob sie senkrecht und ausreichend tragfähig ist. Das maximale Gewicht des Geräts beträgt 12 kg.
2. Die Bohrlochtiefe entsprechend der Schraubenlange bohren. Die Düb mel mssen einen festen Halt haben. Die beiliegenden Schrauben und Düb sind zum Befestigen des Gerats an folgenden Wänden geeignet: Massives Mauerwerk, Porenbeton, PorotonMauerziegel.

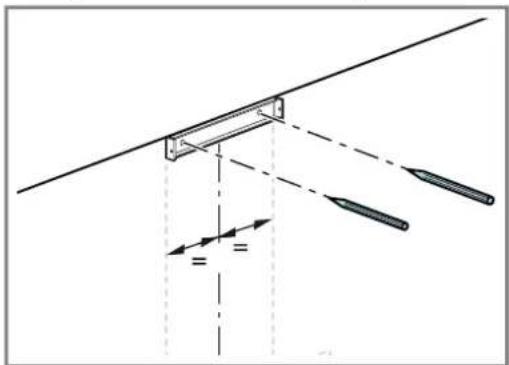

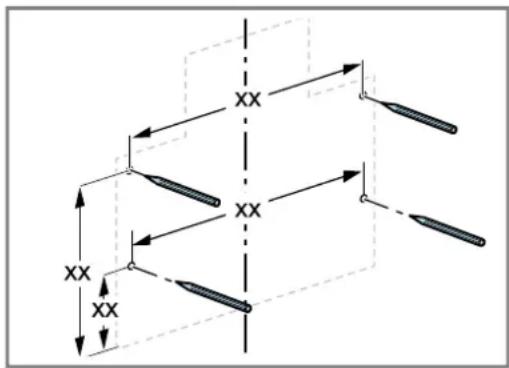

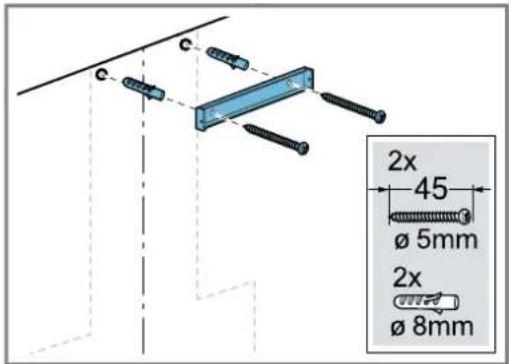

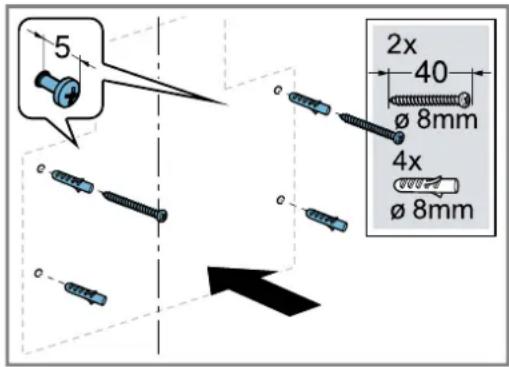

WandVBorbereiten

1. Sicherstellen, dass sich im Bereich der Bohrungen keine Stromleitungen, Gasrohe oder Wasserrohrte befinden.
2. Um Beschädigungen zu vermeiden, das Kochfeld abdecken.
3. Von der Decke bis zur Unterkante des Geräts eine senkrechte Mittellinie an die Wand zeichnen.
4. Die Bohrschablone dem Beipack entnehmen.
5. Mithilfe der Bohrschablone die Positionen für die Befestigungsschrauben ausmessen und anziehnen.

Die Geräteunterkante ist identisch mit der Unterkante der Bohrschablone.

1. Die Llicher bohren.
2. Die Dubel wandbündig einsetzen.
3. Die Schrauben für die Geräteaufhängung anschrauben, jedoch nicht vollständig einschrauben.

1. Den Haltewinkel für die Kaminverblendung deckenbündig an der Mittellinie anlagen.

Die Bohrlocher fur die Befestigungsschrauben ausmessen und anzeichen.

1. Die Locher bohren.
2. Die Dubel wandbündig einsetzen.
3. Den Haltewinkel für die Kaminverblendung anschrauben.

GeratVBorbereiten

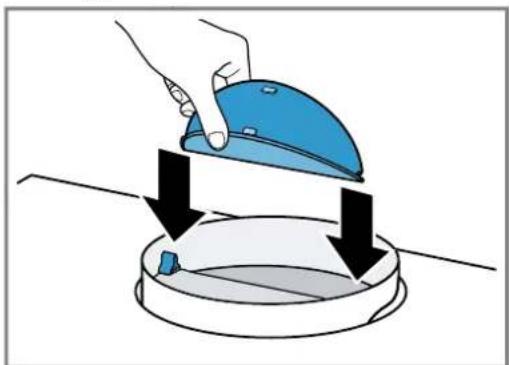

• Bei Inbetriebnahme in Abluft bei Bedarf die Rückstauklappe montieren.

Gerat montieren

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats konnen scharfkantig sein.

Schutzhandschuheragen.

ACHTUNG!

Wenn die Glasklappe zu welt geöffnet wird und die Scharniere überdehnen, können Schäden am Gerät entstehen.

Die Glasklappe nicht über den Anschlag hinweg nach oben drucken.
Die Scharniere nicht überdehnen.

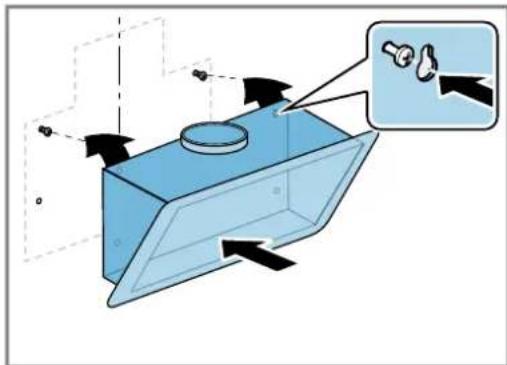

1. Das Gerä einhängen.

1. Die Glasklappe öffnen.

Die Glasklappe am unteren Rand anfassen und nach oben ziehen.
Die geöffnete Glasklappe etwas nach hinter schieren.

Die Scharniere rasten ein und die Glasklappe bleibt geöffnet.

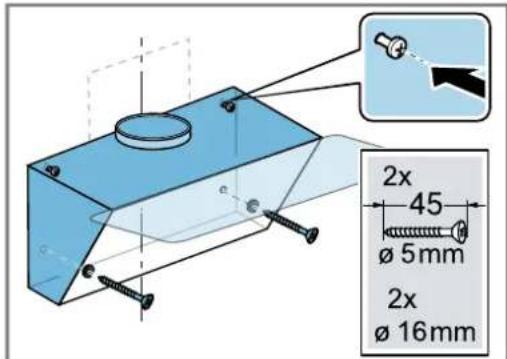

3. Das Gerät mit Schrauben waagerecht ausrichten und festschrauben.
4. Die 2 zusätzlichen Sicherheitsschrauben anbringen und festschrauben.

1. Den Fettfilter einsetzen.

Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

1. Die Glasklappe schlieBen.

Die Glasklappe leicht anheiten und nach vorneziehen, um die fixierende Position der Scharniere zu lose
Die Glasklappe vorsichtig nach unten führen, bis sie einrastet.

Verrohrung

Umluftmodus

• Wenn Sie das Gerät im Umluftmodus betreiben, beachten Sieitte die Hinweise des Umluftsonderzubehör.
• Wir empfehlen die Verrohrung mit einem Abluftrohr, 150 mm.
• Wenn der Durchmesser der Verrohrung unter 150 mm liegt, bestehtigen Sie einen separatar erhältlichen Reduzierstutzern.

Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den Anschlussbereich vorher glätten.

Abluftverbindung herstellen (Abluftrohr 0 150 mm)

1. Das Abluftrohr am Luftstutzen befestigen.
2. Die Verbindung zur Abluftöffnung herstellen.
3. Die Verbindungsstellen abdichten.

Stromanschluss herstellen

1. Den Netzstecker in die Schutzkontakt-Steckdose stecken
2. Bei einem erforderlichen Festanschluss die Hinweis im Kapitel

"Hinweise zum elektrischen Anschluss", Seite 12, beachten.

Kaminverblendung montieren

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats konnen scharfkantig sein.

Schutzhandschuhe trag.

Hinweis: Beim Umluftbetrieb muss vor der Montage der Kaminverblendung zuerst die Umluftweiche montiert werden. Informationen zur Montage der Umluftweiche finden Sie in der Montageanleitung des Zubehörs.

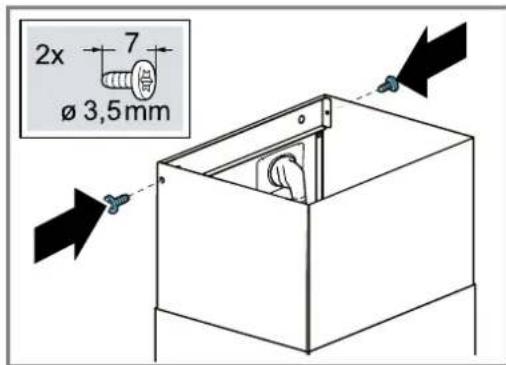

Die Kaminverblendung seitlich am Haltewinkel anschrauben.

Gerät demontieren

1. Die Kaminverblendung entfernen.
2. Das Gerät vom Stromnetz trennen.
3. Das Abluftrohr losen.
4. Den Fettfilter entnahmen. Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
5. Die Schrauben für die Geräteaufhängung leicht aber nicht vollständig loseN.
6. Das Gerät abnehmen.
7. Den Haltewinkel für die Kaminverblendung * lose .

Table of contents

INFORMATION FOR USE

De vetafzettingen in de vetfilters können ontbranden.

De vetfilters regelmatig reinigen.

LET OP!

De vetfilters nicht inklemmen.

Terugezogen verbrandingsgassen können leiden tot vergifting.

Teruggezogen verbrandingsgassen können leiden tot vergiftingig.
