MANUAL DE USUARIO CD50030 CONSTRUCTA

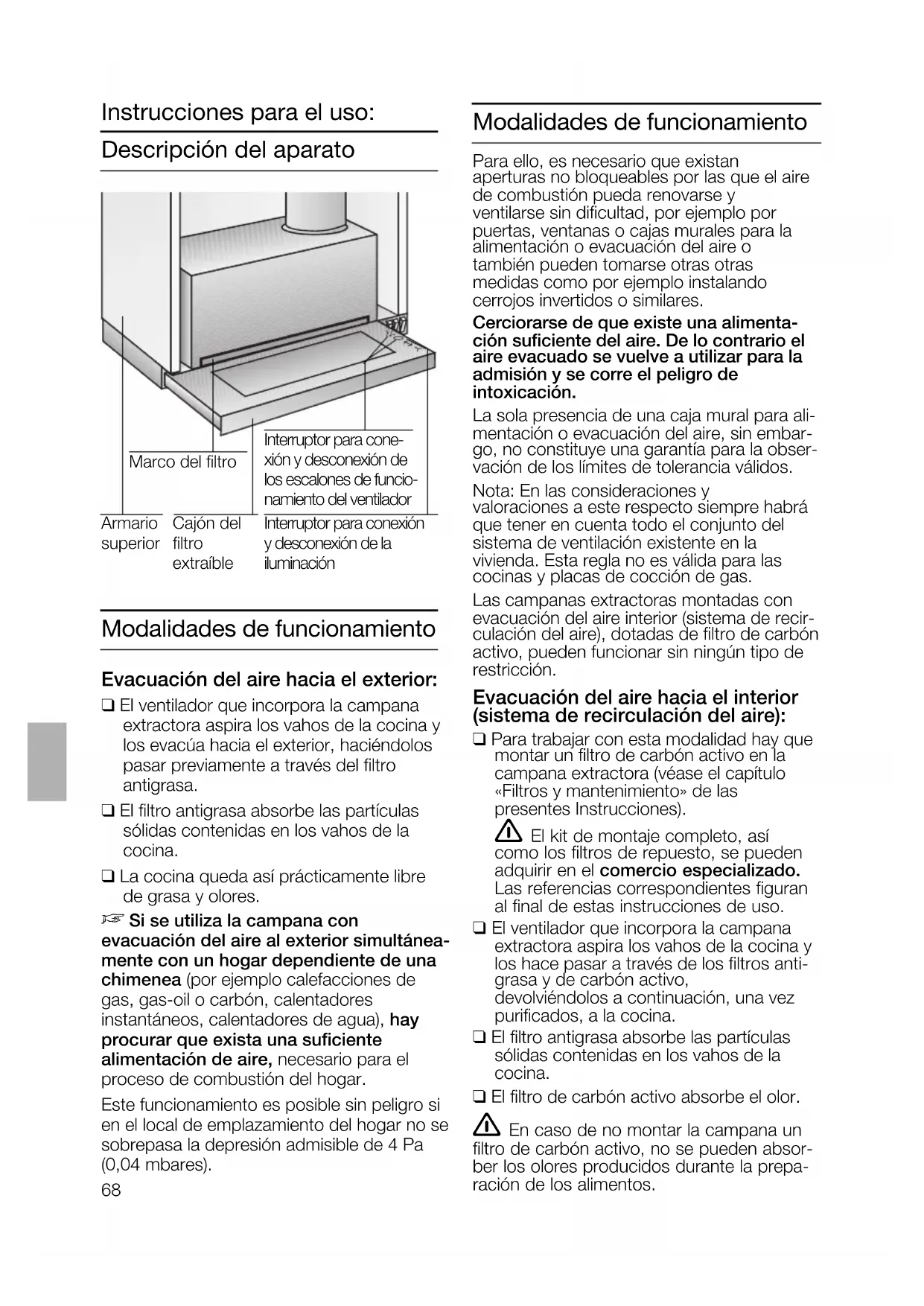

terminal marked ‘L’, or coloured red.Modalidades de funcionamiento Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares. Cerciorarse de que existe una alimenta- ción suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La sola presencia de una caja mural para ali- mentación o evacuación del aire, sin embar- go, no constituye una garantía para la obser- vación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recir- culación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Evacuación del aire hacia el interior (sistema de recirculación del aire): ❑ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones). 몇 El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros anti- grasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ El filtro de carbón activo absorbe el olor. 몇 En caso de no montar la campana un filtro de carbón activo, no se pueden absor- ber los olores producidos durante la prepa- ración de los alimentos. Descripción del aparato Instrucciones para el uso: Modalidades de funcionamiento Evacuación del aire hacia el exterior: ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ La cocina queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultánea- mente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Marco del filtroInterruptor para cone-xión y desconexión delos escalones de funcio-namiento del ventiladorArmariosuperiorCajón delfiltroextraíbleInterruptor para conexión y desconexión de lailuminación

Antes de la primera utilización Antes de la puesta en marcha inicial del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y característicasde equipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. 몇 Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente,como por ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. 몇 No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben! 몇 Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. 몇 El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campa-na extractora).Placas de cocción de gas / Cocinas de gas 몇 No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicioy de montaje para un posible propietarioposterior. 몇 Si el aparato presentara daños o desperfectos, no deberá ser utilizado. 몇 La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. 몇 En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. 몇 Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). 몇 La presente campana extractora sólo es adecuada para uso doméstico. 몇 Utilizar la campana extractora sólo con las lámparas de iluminación montadas. 몇 Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecargade las lámparas restantes. 몇 No usar nunca la campana extractora sin incorporar el filtro antigrasa.70 Manejo del aparato 몇 La manera más eficaz de absorber los vahos producidos en la cocina durante lapreparación de los alimentos es: Conectando la campana extractoraal comenzar a trabajar. Desconectando la campana extractoraal cabo de unos minutos después dehaber concluido los trabajos.Conectar el ventilador: Extraer el cajón del filtro de su alojamiento.❑ El ventilador está en funcionamiento. Seleccionar el escalón de funcionamiento deseado.Elementos de mando de los distintosmodelos de campana extractora:Iluminación:Advertencia: La iluminación se puedeactivar en cualquier momento, inclusoestando replegada la campana en su alojamiento.ConexiónDesconexión

Escalón 1Escalón 2Escalón 1Escalón 2Escalón 3Escalón 3Escalón 1Escalón 2

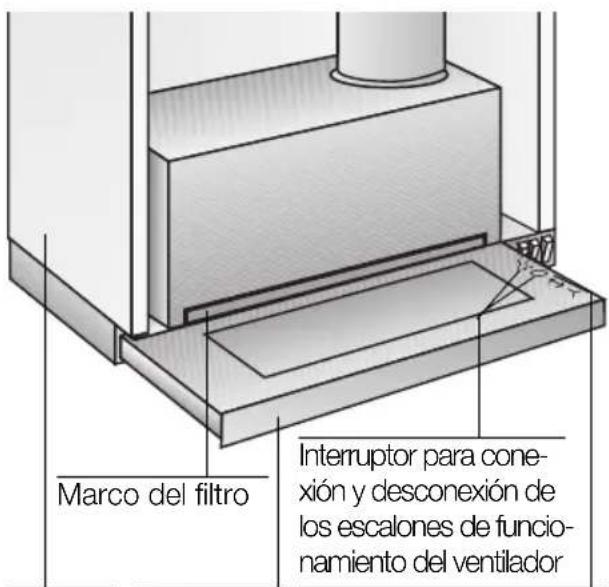

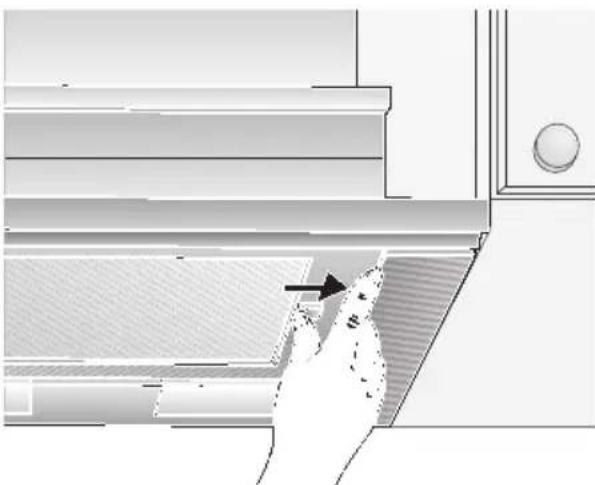

Desconectar el ventilador: Introducir el cajón del filtro hasta el topeen su alojamiento.En caso de volver a extraer el cajón del filtro de su alojamiento, el ventilador funciona de acuerdo con el último escalónseleccionado.

Averías y perturbacionesEn caso de consultas o averías de la campana extractora, no dude en llamar alServicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales).Para cualquier consulta deberán indicarselos números de producto y de fabricación: N° E FD Anote las números correspondientes a suaparato en los espacios correspondientes.Los números figuran en la placa de características, a la que se accede trasdesmontar la rejilla del filtro dentro de lacampana extractora.71 Filtros y mantenimiento Montaje del marco:

Colocar el marco del filtro en el cuerpo de la campana e introducirlo hasta el tope.

Cerrar la puerta del armario. Filtro antigrasa de fieltro: La esterilla de filtro es de material difícilmente inflamable. ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio a causa de la acumulación de calor que se produce al freír o asar alimentos.

Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro de fieltro tiene que sustituirse al cabo de unas 8 a 10 semanas.

En caso de tratarse de un filtro con estampado de color, sustituirlo cuando comience a desvanecerse o deshacerse la impresión de color.

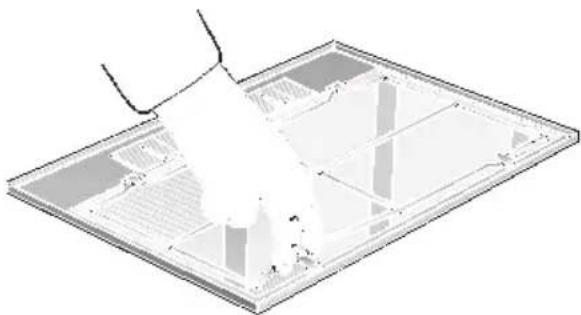

Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Desmontar y montar el filtro antigrasa de fieltro:

Retirar la rejilla de alambre del filtro.

Retirar la esterilla saturada y sustituirla por una nueva.

Montar la rejilla de alambre en su sitio. Filtro antigrasa metálico: Las esterillas de filtro son de metal anti- inflamable. ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana extractora. ¡Importante!: La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio a causa de la acumulación de calor que se produce al freír o asar alimentos. Para retener las partículas de grasa contenidas en el vaho de la cocina se pueden utilizar diferentes filtros antigrasa. Para sustituir el filtro antigrasa hay que retirar el marco del filtro. Desmontar y montar el marco del filtro: Desmontaje:

Abrir la puerta del armario.

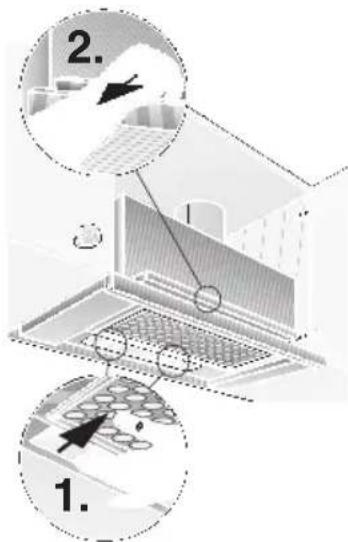

Desplazar el marco del filtro hacia adelante asiéndolo por las empuñaduras en la mirilla. Extraerlo completamente tirando del marco hacia adelante.72 Filtros y mantenimiento – El tornillo y la tuerca de mariposa forman parte del equipo de serie del filtro de carbón activo –.

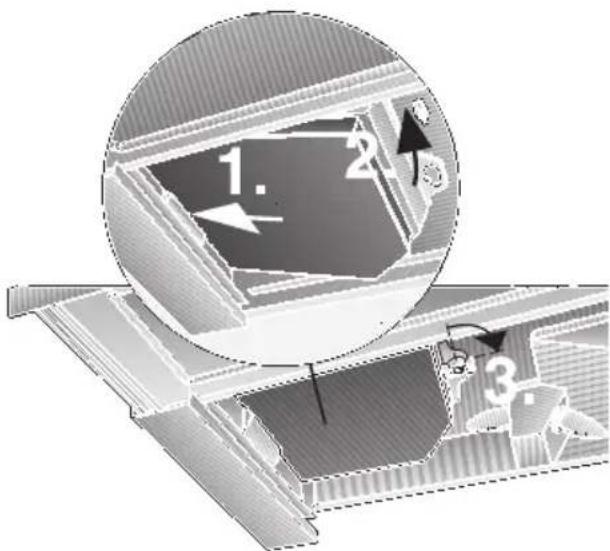

3. Colocar el filtro de carbón activo en la

esquina superior izquierda del cuerpo de la campana. Girarlo hacia arriba y fijarlo con la tuerca de mariposa.

4. Montar el marco del filtro.

Para desmontar el filtro de carbón activo deberán ejecutarse las operaciones en orden inverso al descrito más arriba. Sustituir el filtro de carbón activo: Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).

Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Evacuación del filtro de carbón activo usado:

Los filtros de carbón activo no incorpo-ran ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésti- cos (cubo de basura). Limpieza del filtro antigrasa metálico: ❑ Bajo unas condiciones de funcionamien- to normal (1 a 2 horas diarias), el filtro antigrasa metálico tiene que limpiarse una vez a mes. ❑ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos. Importante: No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa. ❑ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir. Desmontar y montar el filtro antigrasa metálico: Véase el capítulo «Desmontar y montar el filtro antigrasa de fieltro». Filtro de carbón activo: Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). El filtro de carbón activo se monta en el interior de la campana extractora, por encima del filtro antigrasa. Montar y desmontar el filtro de carbón activo:

1. Desmontar el marco del filtro (véase el

apartado «Filtros y mantenimiento»).

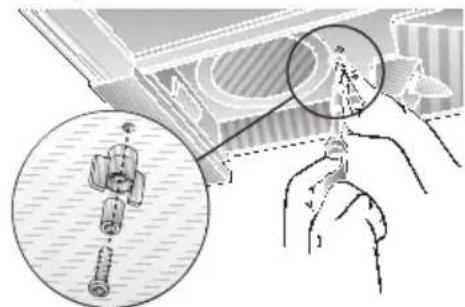

2. Introducir el tornillo a través de la tuerca de

mariposa y el casquillo. Fijarlo en el cuerpo de la campana. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo).73 Limpieza y cuidados En los aparatos con cajón del filtro con placa de vidrio:

La placa de vidrio se puede desmontar con toda facilidad y lavarse en el lavavajillas.

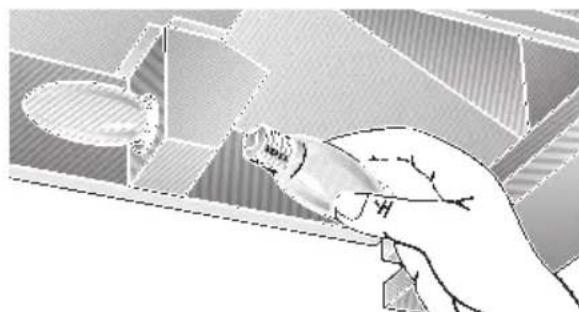

Para desmontarla, desplazar las engétas hacia afuera. Sustituir las lámparas

1. Desconectar la campana extractora de

la red eléctrica tirando del cable de conexión de la toma de corriente o a través del fusible.

2. Extraer el cajón del filtro. Retirar el marco

3. Sustituir las lámparas.

(Lámparas de vela de uso corriente, máx. 40 W, portalámparas E 14).

4. Volver a colocar el marco del filtro en su

5. Introducir el cable de conexión en la

toma de corriente o volver a colocar el fusible. Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible. 몇 No limpiar la campana extractora con esponjas abrasivas ni emplear agentes que contengan arena, sosa, ácidos o cloruro. ❑ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. ❑ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. ❑ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento. ❑ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate. Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas! 몇 Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable! Superficies de acero inoxidable: ❑ Usar un limpiador para acero inoxidable suave, no abrasivo. ❑ Limpiar el metal sólo en dirección al pulido. ❑ Aconsejemos utilizar nuestro agente para limpieza del acero inoxidable Nº 461731. Los datos para su pedido figuran en el cuaderno de servicio adjunto. Superficies de aluminio y plástico: ❑ No utilizar paños secos. ❑ Utilizar un agente limpiacristales suave. ❑ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. Ténganse en cuenta los términos de la garantía que figuran en el cuaderno de servicio.74 몇 La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. 몇 Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua. Advertencias adicionales relativas a las cocinas de gas: 몇 Al proceder al montaje de los quema- dores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa’s (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). 몇 Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas. 몇 Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. 몇 La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1).

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo. 몇 Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. 몇 La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). 몇 Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). 몇 La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 430 mm (Fig. 1). Advertencias importantes Instrucciones de montaje:75

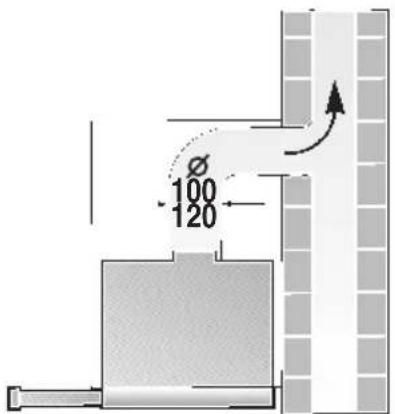

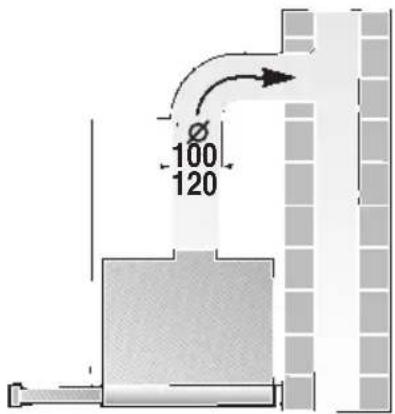

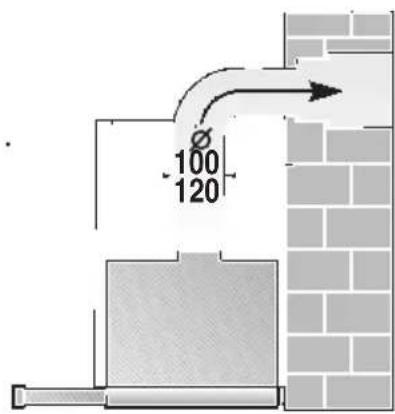

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. En caso de evacuación del aire al exterior, deberán observarse estrictamente las normas y disposiciones locales vigentes al respecto. En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultá- neamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos. Cerciorarse de que existe una alimenta- ción suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La sola presencia de una caja mural para ali- mentación o evacuación del aire, sin embar- go, no constituye una garantía para la obser- vación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Si la campana extractora trabaja con sistema de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campa- na extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado. Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica. Antes del montaje Funcionamiento con evacuación del aire al exterior76 Antes del montaje 몇 El kit de montaje completo, así como los filtros de repue- sto, se pueden adquirir en el comer- cio especializado. Las referencias cor- respondientes figu- ran al final de estas instrucciones de uso. Evacuación del aire directamente hacia a atrás: – dentro del armario superior –.

Practicar una abertura en el panel posterior del armario, con escotadura para pasar el cable de conexión a la red eléctrica. Funcionamiento con evacuación del aire hacia el interior (recirculación del aire) ❑ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior. Preparativos:

Practicar una abertura en la parte superi- or del armario con escotadura para el cable de conexión a la red eléctrica, con ayuda de la plantilla

I adjunta. Optima potencia y rendimiento de la cam- pana extractora:

Tubo de evacuación corto y liso.

Menor número de codos posible.

Usar en lo posible tubos de gran diámetro (lo más acertado serían tubos de 120 mm l), así como codos de gran tamaño. Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento ópti- mo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento. 몇 Las reclamaciones atribuibles o relacionadas con la planificación y ejecución de la instalación de las tuberías de la campana extractora, no están cubiertas por el servicio de garantía del fabricante.

Tubos redondos: Se aconseja emplear tubos con un diá- metro interior mínimo de 120 mm.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos de 100/120 mm de diá- metro interior. No deben presentar ángulos demasiado agudos. Diámetro 100 mm, aprox. 078 cm

Diámetro 120 mm, aprox. 113 cm

En caso de usar tubos con diferentes diá- metros:

Colocar una tira de junta.

Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire. Conexión de los tubos de evacuación: Tubo con diámetro de 100 ó 120 mm.

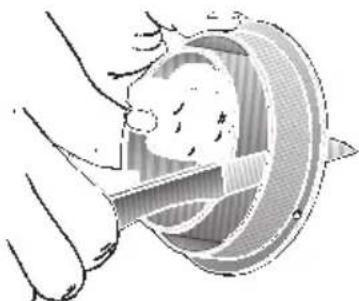

Colocar el racor de empalme en el empal- me de evacuación del aire en la salida de la campana y girarlo hasta el tope.

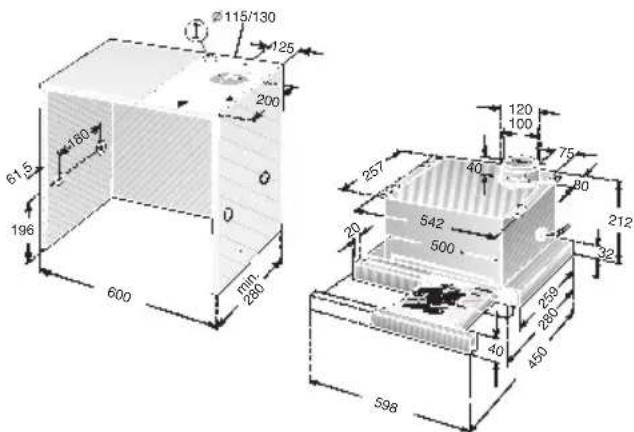

En caso de tubos de eva- cuación con 120 mm de diá- metro, recortar la parte interior del racor de empalme. Funcionamiento con evacuación del aire hacia arriba:

Practicar una abertura en la parte superi- or del armario, con escotadura para el cable de conexión a la red eléctrica, con ayuda de la plantilla

Preparar el armario superior 몇 Observar las distancias mínimas entre la placa de cocción o cocina y la campana extractora de 650 mm (para los aparatos de gas) ó 430 mm (para los aparatos eléctricos). Esta campana extractora ha sido desarrollada para su montaje en armario superior con las siguientes medidas: Anchura: 600 mm Profundidad:280 hasta 350 mm Altura: mínimo 280 mm. Preparativos:

1. Retirar el fondo del armario – caso de

que lo tuviera. 몇 La estabilidad del armario debe estar garantizada, no obstante.

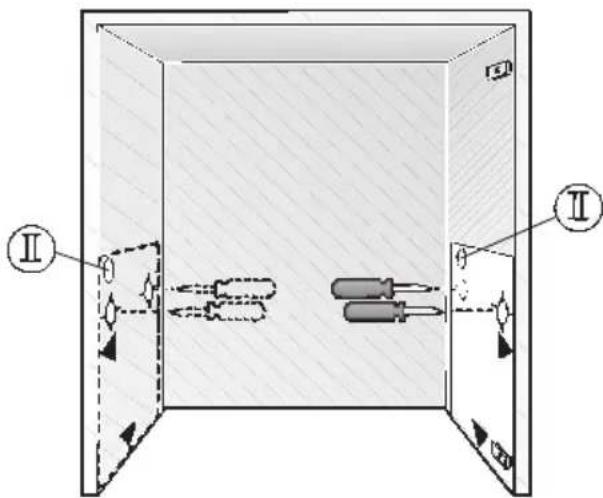

2. Marcar dos puntos de sujeción – a

izquierda y derecha – de los laterales interiores del armario. Punzar los agujeros con un buril. En caso de taladrar: Practicar unos taladros de 2 m de diámetro y una profundidad máxima de 10 mm. Para marcar los puntos de sujeción de la campana, usar la plantilla

II adjunta. Atención:

Los puntos de sujeción que figuran en la plantilla han sido distribuidos de modo que pueda montarse un agarradero de 20 mm de espesor, a ras con el cuerpo del armario.

En caso de no montar dicho agarra- dero, hay que desplazar los puntos de sujeción 20 mm hacia adelante. En armarios con una profundidad superior a los 280 mm La campana extractora puede desplazarse hacia atrás, . . . si el listón de luz de la cocina empotrada . . . está desplazado hacia atrás, . . . si el espesor del agarradero es superior . . . a 20 mm. Para ello deberán desplazarse en consecuencia las posiciones de los puntos de sujeción.

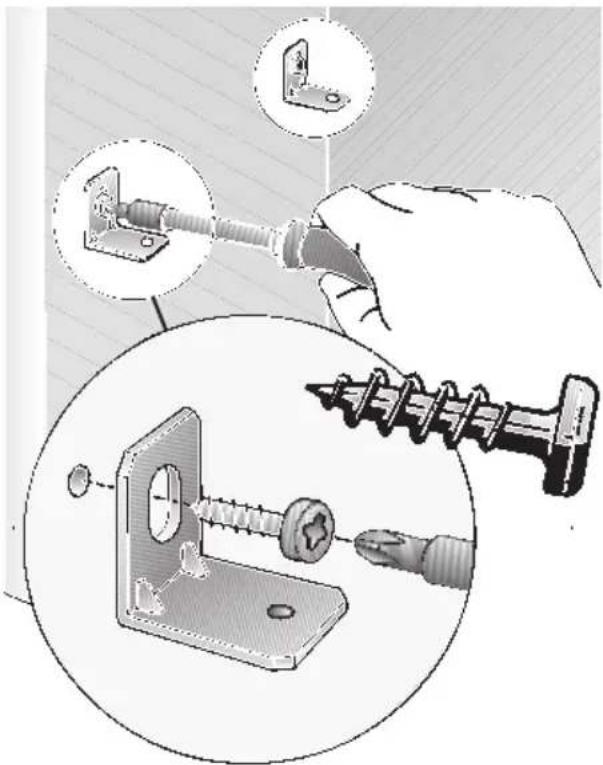

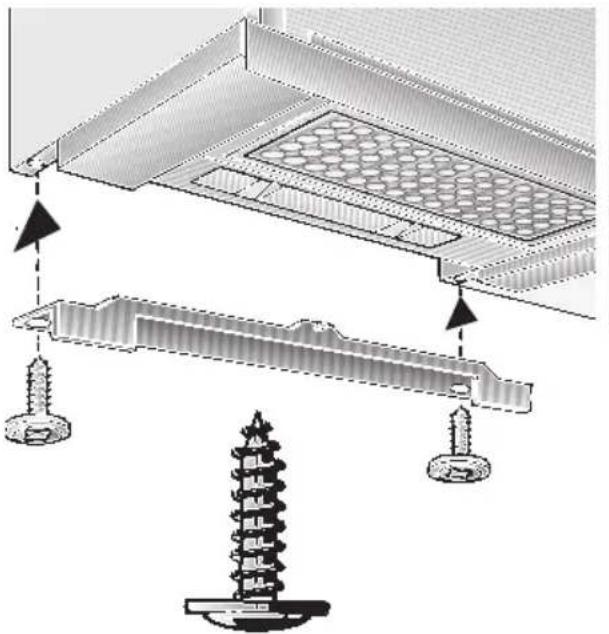

3. Alinear los cuatro rieles de sujeción

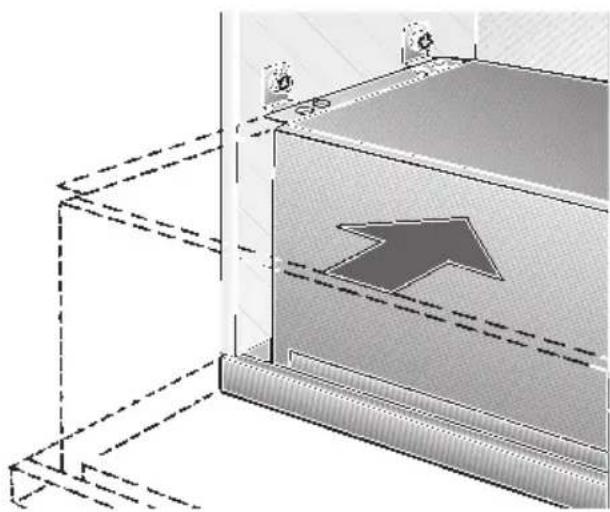

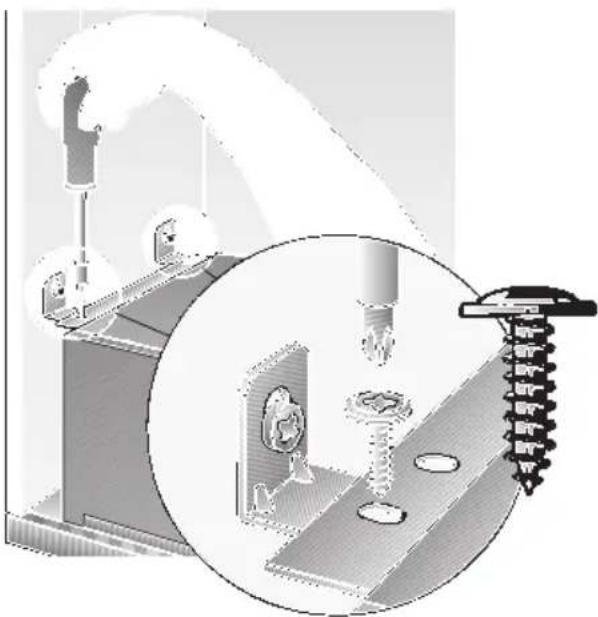

adjuntos y atornillarlos firmemente.78 Montar en el armario 1. Alinear la puerta del armario en caso deque, tras el montaje de la campana, labisagra no fuera accesible.2. Colocar la campana sobre los rieles desujeción. Desplazarla sobre éstos, introduciéndola hasta alcanzar su posición definitiva. 4. Colocar directamente por encima de lacampana un entrepaño. practicar enéste las aberturas correspondientes parael tubo de evacuación del aire y el cablede conexión a la red eléctrica.

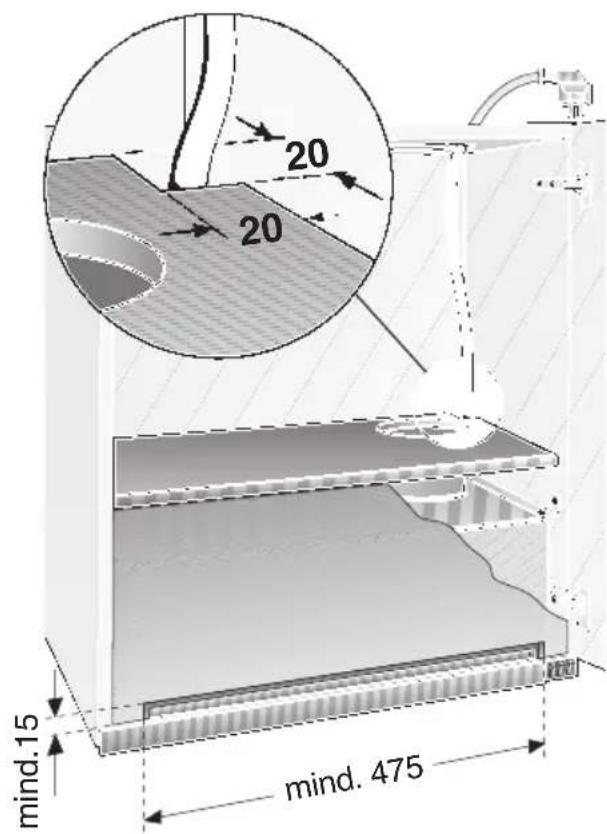

mind.15 mind. 475 몇 En caso de que el entrepaño estuviera fijo, habrá que practicar cuatro taladros detal modo, que los tornillos de sujeción de lacampana extractora sean accesibles.5. Introducir el cable de conexión a la redeléctrica a través de la escotadura correspondiente del armario. Empalmarasimismo el tubo de evacuación delaire.6. Conectar el aparato a la red eléctrica.7. En caso de no montar un agarraderoen el cajón del filtro extraíble de la campana, cubrir los tres taladros previstos a tal efecto con las caperuzasadjuntas.Atención: El aparato debe asentarse firmemente sobre ambos rieles.3. Colocar los cuatro tornillos en lostaladros correspondientes, sin apretarlos. Centrar la campana y apretarlos tornillos. 몇 ¡Atención! Verificar el asiento firme y correcto de la campana dentro del armario.79 Montar en el armario

8. En caso necesario, recortar en

consecuencia el recubrimiento mural y fijarlo al armario superior.

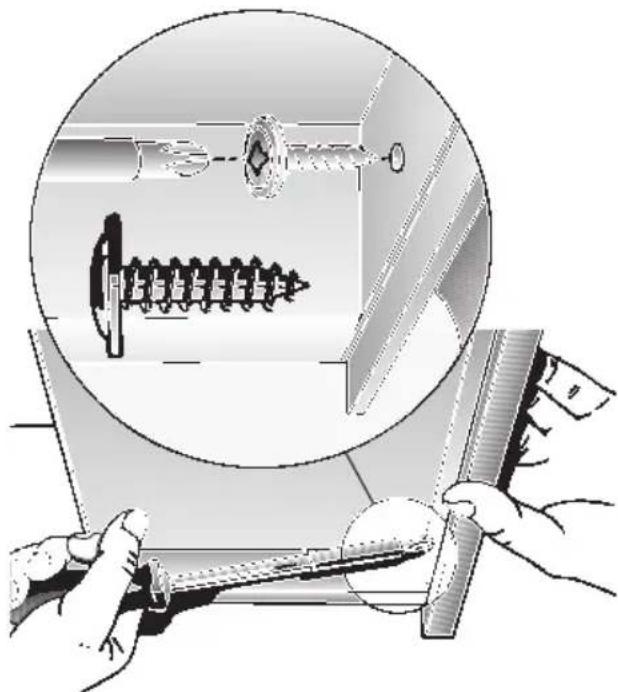

2. Alinear el agarradero y fijarlo al aparato

con los tornillos correspondientes.

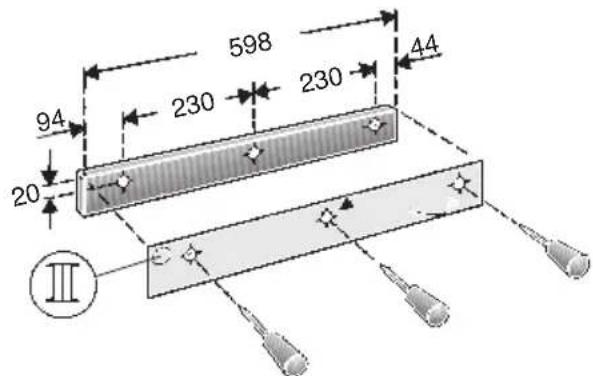

Montaje del agarradero:

En el frontal del cuerpo del cajón del filtro de la campana puede montarse un agarradero.

Este puede ser un listón de madera que haga juego con el mueble, o bien uno de los agarraderos que hay disponibles como accesorio opcional (véanse a este respecto las instrucciones de uso del aparato).

1. Marcar con la plantilla adjunta

III ) los tres puntos de sujeción en el agarrade- ro. Punzar los agujeros con un buril. En caso de taladrar: Practicar unos taladros de 2 mm de diámetro y una profundidad máxima de 10 mm.80 Montar en el armario Atención: La campana extractora puede revestirse estando instalada en el interior del armario (por ejemplo con elementos de aglomerado de viruta). En tal caso hay que tener en cuenta los puntos siguientes: – El entrepaño del armario no debe asentarse directamente sobre el cuerpo de la campana extractora. – No fijar el revestimiento frontal en el cuerpo del aparato. – Al realizar el montaje de la campana, prever las posibilidades de libre acceso para poder cambiar el filtro y efectuar los trabajos de mantenimiento. Conexión eléctrica La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente sobre el armario superior o en lo más cerca posible de éste.

La toma de corriente con puesta a tierra deberá conectarse a través de un circuito de corriente propio.

En caso de no ser accesible la toma de corriente con puesta a tierra tras el montaje de la campana extractora, tiene que existir un dispositivo separador, igual que en una conexión fija. En caso de necesitar una conexión fija a la red eléctrica: El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión omnipolar. Esto incluye interruptores LS y contactores. Características eléctricas: Figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato. 몇 En caso de reparación de la campana, desconectar siempre el aparato de la red eléctrica antes de iniciar los trabajos correspondientes. Longitud del cable de conexión a la red eléctrica: 1,30 m. La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje. Peso en kg: Evacuación del aire al exterior Recirculación del aire 7,0 8,0 Nos reservamos el derecho de introducir modificacio- nes o cambios constructivos en los aparatos como consecuencia del progreso técnico.81 Beskrivning av fläkten Olika arbetssätt Frånluft: ❑ Fläkten suger upp köksoset som leds ut i det fria via fettfiltret. ❑ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett. ❑ Köket hålls i stort sett fritt från fett och os.
