BRUKSANVISNING CD50030 CONSTRUCTA

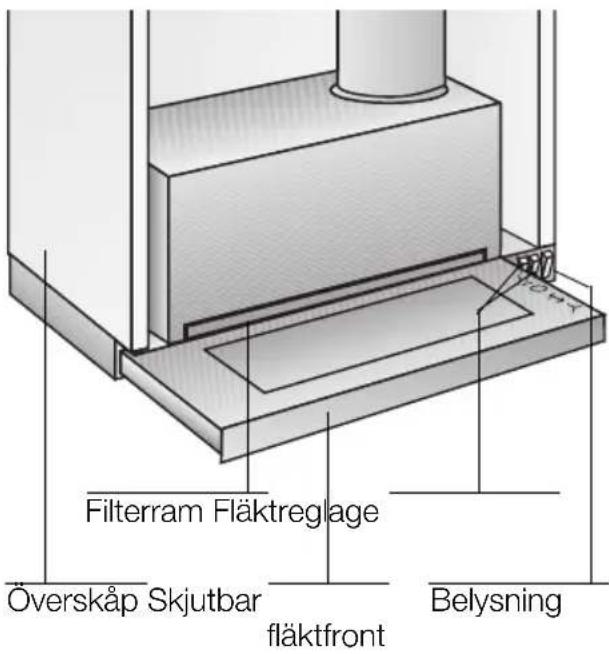

Beskrivning av fläkten

Olika arbetssatt

Franluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Koket halls i stort sett fritt fran fett och os.
Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbranningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stär iett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Olika arbetssatt

Detta kan man uppnå om forbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dorrar, fönster och i kombination med öppningar for tilluft/frånluft i vaggar eller med andra tekniiska Åtgärder.

Om inte tillräcklig mangd tilluft tillfors finns det risk for forgiftning pga att offorbranda gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackligt for att vardena sca hamna inom tillatna granser.

Observera att du vid berakningen alltid maste utgå ifrän hela väningens ventilation. Denna regel gäller inte for spisar, t.ex. spishällar och gasspisar.

Om du anvander spisflakt med kolfilter galler inte ovanstående reservationer.

Med kolfilter:

I detta fall arett kolfilter monterat (se avsnittet Filter och skötsel).
Komplett monteringsset somt nga filter finns att kopa i fackhandeln. Resp. tillbehorsnummer Återfinns i slutet avenna bruksanvisning.
Fläkten suger upp köksoset som leds genom kolfiltret dar det renas och sedan leds tillbaka till koketigen.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Kolftret binder luktamnena.

Obs!

Denna bruksanvising gäller für flera olika varianter av ugnen. Därfor kan det tänkas att har finns beskrivningar av utrustning och Funktioner som inte finns på just din ugn.
Denna spisflakt ar godkänd enligt gällande bestammelser.

Reparationer som inte utförts på att sakkunnigt sätt kan innebära stor fara for användaren.

Läs nogaigenom hela bruksanvisningen innan ugren används Första gangen. Här finns viktig information om sakerhet, användning, skötsel och vard.
Spara bruks- och monteringsanvisin-gen till den som ev. övertar ugnen after dig.

Ugnen fär inte användas om den är skadad.

Installation och idriftsattande fár endast utforas av fackman.

Om anslutningsledningen skadas maste den bytas ut av tillverkaren aller service aller av annan fackman. Detta for att undvika fara.

Se till att forpackningsmaterialet tas om hand på att for miljon ratt satt (se monteringsanvisingen).

Denna flakt ar endast avsedd anvandas iett normalt hushall.

Använd aldrig fläkten atan att lamporna sitter iskruvade.

Defekta lampor borgenast bytas. Detta for att undvika att resterande lampor blir overbelastade.

Använd aldrig spisfläktenutan fettfilter.

Overhettat matfett och olja kan latt sjalvantandas.

Häll därfor alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett erler olja, t.ex. pommes frites.

Flambera inte under spisflakten.
! Lågorna kan góra att fettfiltre
börjar brinna.

Gasspisens lager maste vara helt tackta av tillagningskärlen.
Spisfläkten fär bara under vissa omständigheter installereras over eldstad som drivs med fast bränse (kol, trä o.dyl.). (Se närmare anvisningar i monterings-anvisingen.)

Gashällar / gasspisar

Ha inte alla gasplattor på samtidigt under en langre tid (max. 15 minutes) i högsta lage eftersom det dä finns risk for brännskador om man råkar röra vid fläktens holje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt ar pāslagna maste fläkten stallas in på maxläge.

Råd vid fel

Takontakt med en serviceverkstad vid ev. fragor eller vid fel på fläkten.

(Förteckning über serviceverkstädter bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna fran typskylten redan nu i faltet ovan. Om du tar ut fettfiltrensyns typskylten inuti flakten.

Så används fläkten

Köksoset avlågsnas mest effektiv om du:
Startar fläkten i samband med att du börjar tillagningen.
Stänger av flakten forst nagra minuter after det att du lagat fardigt maten.

Start:

1. Dra ut flakten i frontlisten. Flakten ar i drift.
2. Valj onskad flakthastighet. Reglagen pa olika flaktmodeller:

1	Läge 1
2	Läge 2

2

3

Läge 1

2

3

Läge 2

2

3

Läge 3

3 1 2	Läge 3
	Läge 1
	Läge 2

Stop:

Skjut in fläkten tilländläget.

Obs! Nasta gäng du drar ut fläkten startar den i den hastighet som du senast ställde in.

Belysning:

Obs! Belysningen kan tandas även om fläkten ar inskjuten och alltså avständ.

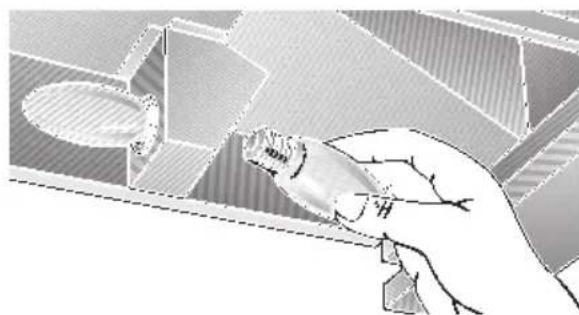

Byte av lampa

1. Stäng av fläkten. Dra ut sladden ur vagguttaget aller skruva ur sakringen..
2. Dra ut fronten och ta bort filtrramen.
3. Byt till nya lampor. Se bild 6. (max 40 W, sockel E 14).

1. Satt tillbaka filterramen.
2. Satt tillbaka stickproppen i vagguttaget resp. skruva i sakringen.

For att binde bestandsdelar av kokso-set som innehaller fett kan oika typer av fettfilter anvandas.

När fettfiltret ská bytas mäste filtrramen tas ut.

Filterram:

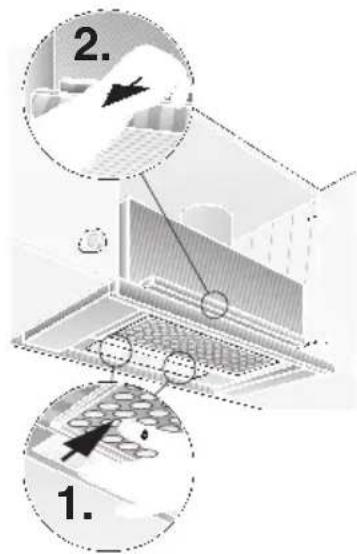

Taut:

1. Oppna luckorna enligt.

2. Håll filtrramen i grepplisten och dra ut den mot dig helt och hallet.

Satta tillbaka:

1. Satt tillbaka filterramen och skjut in den helt.
2. Stang luckorna.

Filterduk/-matta:

Filtermattan bestar av svarentandigt material.

Obs!

Allt eftersom filtret fylls med fetthaltiga amnen okar risken for antandning.

Dessutom paverkas flaktens sugeffekt negativt.

Obs!

Genom att i god tid byta till ny filtermatta forebyggs risken for brand i samband med fritering eller stekning.

Byte av filtermatta:

Vid normal drift (dvs. 1-2 timmars använding dagligen) skafiltermattan bytas after 8 - 10 vecor. Filtermatta med tryck på:byt senast nar det tryckta börjar rinnna.
Anvandendastoriginalfilter.

Endast dā kan du vara saker på att sakerhetsföreskrifterna atfoljs och att Funktionen blir bösta möjiga.

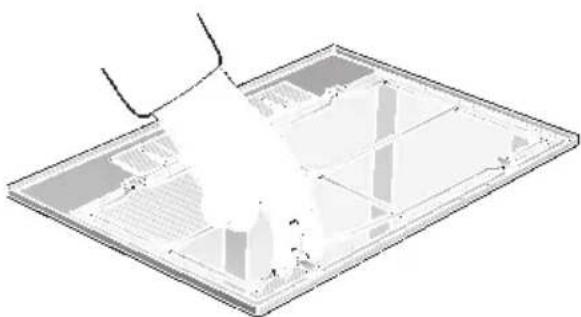

Ta ut resp. satta tillbaka filtermattan:

1. Ta bort trådgallret.
2. Byt till ny filtermatta.
3. Satt tillbaka tradgallret.

Metalfettfilter:

Filtret bestar av obrnbar metall.

Obs!

Allt eftersom filtret fylls med fetthaltiga amnen okar risken for antandning.

Dessutom paverkas flaktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta forebyggs risken for brand i samband med fritering uller stekning.

Metalfettfilter:

Vid normal drift (flakten anvands 1-2 timmar omragen) maste metallfettfrittren rengoras 1 gang per manad.
Filtren kan rengöras i diskmaskin. Eventuellt kan metallen dà missfárgas nagot.
Filtret fär inte klämmas fast i diskmaskinen utan maste ligga lost.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.
Vid handisk: Låt filtren Först ligga i blöt i hett diskvatten. Använd inga starka rengöringsmedel som innehäller syra eller tvättvätska. Borsta after rengöringen filtren ordentlich, skölj väl och låt dropptorka.

Ta ut resp. satta tillbaka metallfiltret:

Se anvisingarna for filtermattan.

Kolfilter:

Kolfiltret binder luktämnena.

Kolfiltret sats in ovanfor fetftiltret i flakten.

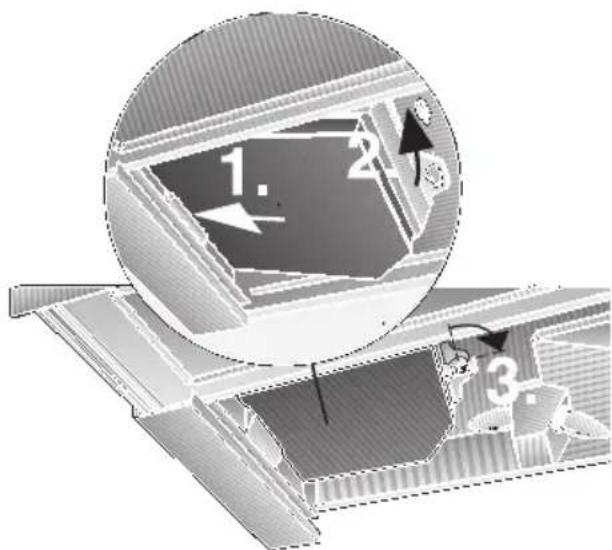

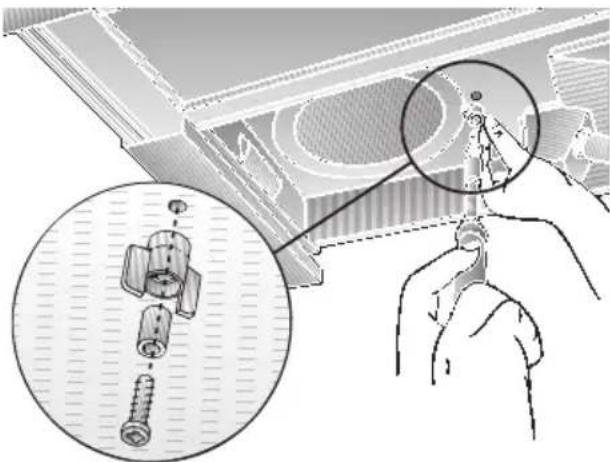

Satta in resp. ta ut kolfiltret:

1. Tabort filtrramen (enligt anvisningar ovan).
2. Stick skruven genom vingmutter och hylsa och vrid tills den sitter fast i flaktkapan (behöver endast goras Första gangen kolfitet sats in).

• Skruv och vingmutter bifogas kolfitet -.

• Lagg kolflettret inuti fläkten uppe till vänster, höj det uppåt och lås fast det med vingmattern.

1. Satt tillbaka filterramen.

När du behöver ta ut kolfiltret gör du som ovan beskrivs fast i omvänd ordning.

Byte av kolfilter:

Vid normal drift (dvs. 1 - 2 timmars
användning dagligen) maste kolfiltret bytasca. En gang om Året.

Nya kolfilter finns att kopa i fackhandeln.

Anvandendastoriginalfilter.

Endast dà kan du vara saker pà att fonctionen blir basta möjiga.

Det gamla kolfiltret:

Kolfilter innehaller inga giftiga aller skadliga amnen. De kan dafor slangas med ovriga kokssopor.

Dra alltid forst ut sladden ur vagguttaget eller skruva ur sakringen.

Rengör de delar av fläkten dukommen àt i samband med rengöringen av fettfiltren. Därigenom forebygger du risiken for bränder samtidigt som fläkten kan fungera optimalt.
Använd varmt vatten med diskmedel i erer milt fönsterrendgöringsmedel.
Skrapa inte av smuts som fastnatutan blotuppdet medvatrasa.
Använd inga starka rengöringsmedel
eller skursvampar som kan repa ytan.
- Ons! Använd inte Lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
Var försiktig! Ventilera koket ordentlich.
Ha ingen öppen eld i narheten.

Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna ar av plast. Använd dārfor aldrig rengöringsmedel for rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

Användett milt rengöringsmedelutan repande effekt avsett for rostfritt stål.
Ytorna rengörs i slipriktningen.
Använd inte svampar som kan repaytor i rostfritt stål och inte heller putsmedel innehällande sand, soda, syra eller klorider.

Ytor av aluminium och plast, lackerade ytor:

Använd en mjuk fönster-ller microfiberduk som inte luddar av sig.
Anvand inte torr torkduk.
Användettmiltfönsterrengöringsmedel.
Använd inte starka rengöringsmedel,inte heller rengöringsmedel som innehäller syra eller lut.
Använd inte skurmedel.

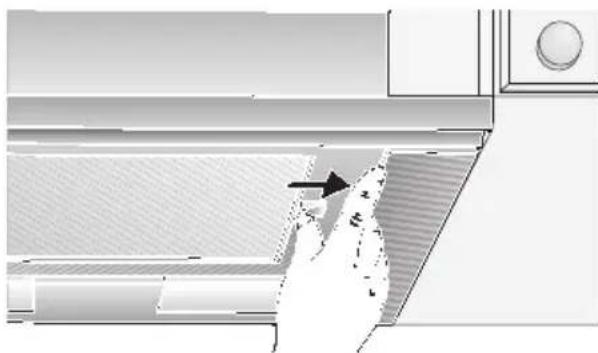

På fläktar med glasskiva i utdragslisten:

Glasskivan gár latt att lossa och kan rengöras i diskmaskin.
Skjut flikarna utat for att lossa glasskivan.

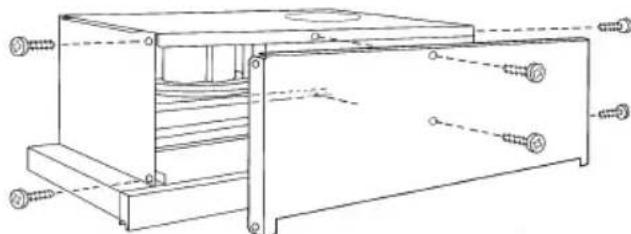

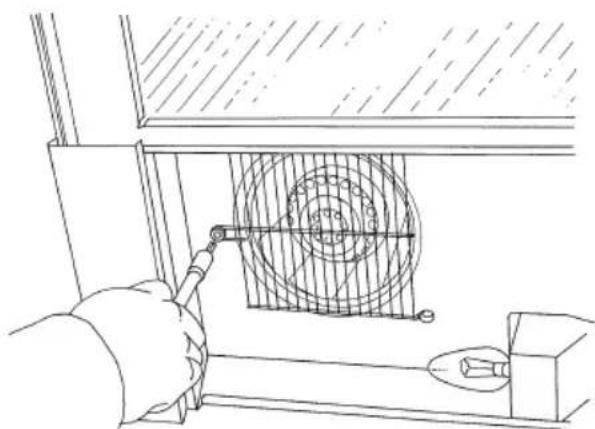

Rengöring inuti fläkten:

1. Dra ut nätkontakten alt skruv ut sakkringen sa att fläkten blir strömlös.
2. Skruv av frontplaten enligt.

1. Skruv av skyddsgallret enligt.
2. Rengör flakthjul och utrummet inuti fläkten.
3. Montera tillbaka frontplat och skyddsgaller enligt.
   6.Satt natakontakten alt sakringen.

Viktigt att veta

Gamla uttjantaprodukter ar inte vardelost avfall.
Om de fär tas om hand på miljörktigt satt kan värdefulla rámaterial Återvinnas.
Förstör den gamla fläkten innan den lämnas till skrotning.
Dennya flakten har skyddats av forpackningsmaterialet pa sin vag till dig. Samtiga material som anvants ar miljovänliga och kan aktervinnas.
Hör med dinCOMMUN ellertlokala renhällningsverket var du kan lamna forpackningsmaterialet sa att det tas om handpasta miljörktiga satt.
Fläkten har två olika arbetssätt: frånluft eller med kolfilter.
Spisfläkten ske alltid placeras mitt over häll/spis.
Minimiavstand mellan elektriska kokzoner och flaktens underkant: 430 mm
Fläkten fär monteras över eldstad for fast bränse endast om eldstaden har att slut etcke avtagbart skyddshölje och i enlighet med gällande bestammelser i resp. land. Denna inskränkning gäller ej für gasspis/-häll.
Juindre avstand mellan spisflakt och spis direccion storre risk for att det bildas vattendroppar pa flaktens undersida p.g.a. vattenanga.

Komplettenderande anvisningar vid montering over gasspis/-häll:

Om fläkten ska monteras over gasspis/-häll måste detta göras i enlighet med gällande bestammelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG for Tyskland).
Följ gällande anvisningar for montering av spisfläktar samt de monterings-anvisiningar tillverkaren av gassipisen/ -hallen lämnar.
Fläkten fär endast monteras med ena sidan mot högskap aller hög vagg. Minimiavständ 50 mm.
For gashaller galler att minsta avstand fran flaktens underkant till gallret som tillagningskarlet star pa sca vara: 650 mm, se bild 1.

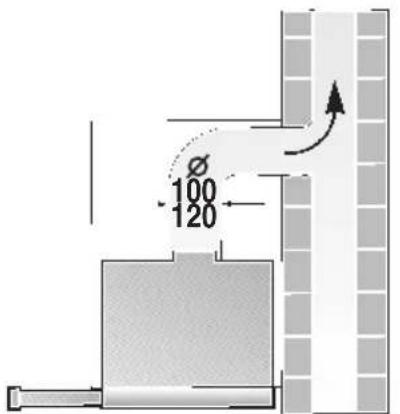

Franluft

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgaende luften fär inte ledas ut i skorsten for rök erler avgas omenna ar i Funktion ell en trumma som används for ventilation av rum där det stär en eldstad.

Gallande foreskrifter (t.ex. byggnorm) maste atfoljas betraffande hur den avgaardene luften far ledas ut.

Ar skorstenen inte langre i Funktion maste tillatelse inhämtas fran ansvarig sotare.

Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbränningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stär iett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnà om Förbränningsluften leds genom öppninger som inte går att stänga, t.ex. i dorrar, fönster och i kombination med öppninger for tilluft/frånluft i vaggar eller med andra tekniiska Åtgärder.

Om inte tillräcklig mängd tilluft tillfors finns det risk for förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackligt for att vardena sca hamna inom tillatna granser.

Observera att du vid berakningen alltid maste utgå ifrän hela vängengens ventilation. Denna regel gäller inte for spisar, t.ex. spishällar och gasspisar.

Om du anvander spisflakt med kolfilter galler inte ovanstående reservationer.

Vid fränluftör kallrasskydd anvandas. Om kallrasskydd inte levereras med flakten kan det köpas fackhandeln.

Om fränluften leds ut genom yttervagg bör teleskopisk anslutningslåda mot mur användas. Ej tillatet i Sverige.

Så har fungerar fläkten mest effektiv:

Kort, slat imkanal.
Så få rörkrökar som möjlicht.
Så stor diameter som möjigt på rör och rörkrökar (helst ø 120 mm).

Långa, iced slata fränluftsrör, manga böjar eller for liters rordiameter gört att effekten inte blir optimal samtidigt som bullret ökar.

Tillverkaren av flakten har inget garantiansvar for reklamationer som kan hänforas till hur rördragningen planerats och utförts.

Runda kanaler:

Vi rekommenderar

linre diameter minst 120 mm.

Platta kanaler maste ha likvardig inre area som runda.

Kanalerna bör inte ha nagra skarpa böjar.

100 mm ca. 78 cm²

120mm ca. 113 cm

Vid avvikande rordiameter:

Satt in tätningslister.
Vid franluft:

Sörj für tillräcklig ventilation.

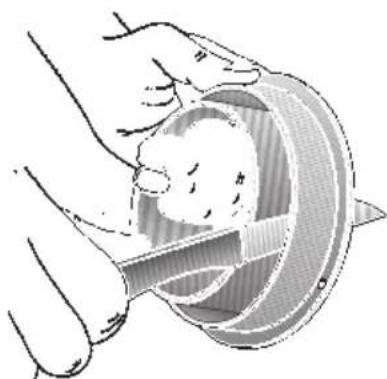

Anslutning till imkanal:

Rordiameter: 100 erer 120mm

Satt in bifogad rorstos och vrid fast den.
- Om diametern ar 120 mm mäste den inre delen Först skäras bort.

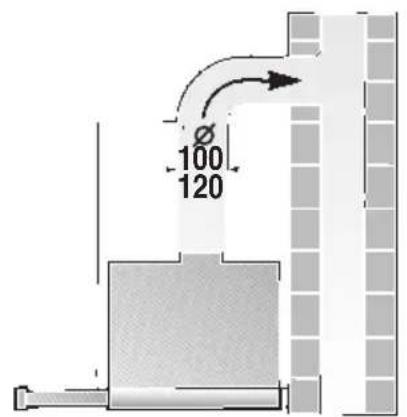

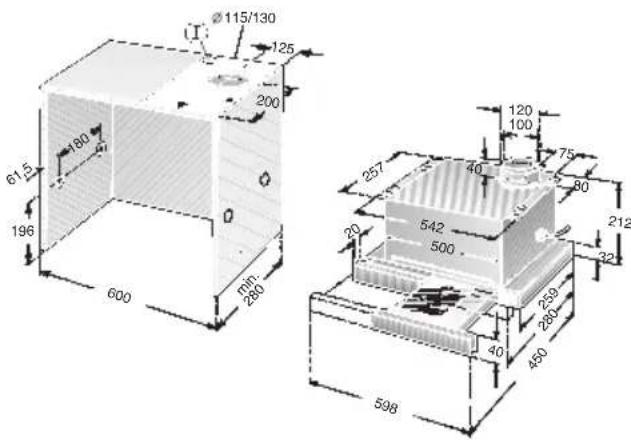

Fränluften leds direkt uppåt:

Gör en öppning i skåpets tak och att urtag För anslutningsladden. - Mall ① bifogas -.

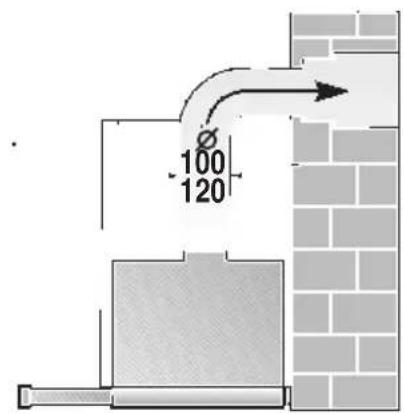

Fränluften leds direkt bakåt:

• möjligt bara innate i ett överskap-.
  Gör en öppning i skåpets vagg och ett urtag für anslutningsssladden.

Kolfilter

• Om anslutning till husets ventilationskanal inte ar möglich.
  Komplett monteringsset finns att kopa i fackhandeln.

Resp. tillbehörnsnumber finns ibruksanvisingen.

Gör en öppning i skåpets tak och ett urtag für anslutningsssladden.

• Mall ① bifogas -.

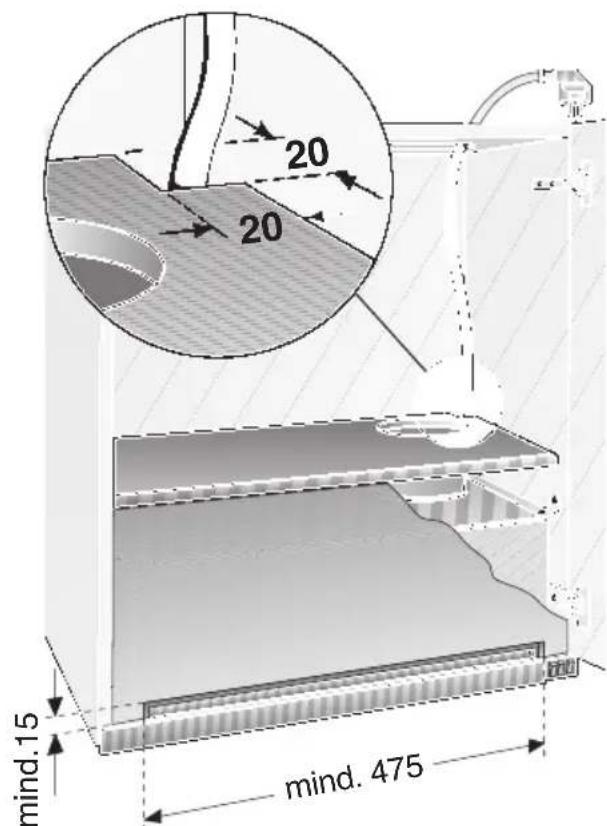

Förbereda skåpet

Minsta avstand mellan flakt och gasspis ar 650 mm, mellan flakt och elspis 430 mm.

Denna flakt ar avsedd att byggas in i ett.
overskap med foljande mitt:

Bredd: 600 mm

Djup: 280 - 350 mm

Höjd: minst 280 mm.

1. Ta bort skapets botten - om sadan finnes.
   Kontrollera noga att skapet ar stadigt och sitter ihop ordentlich.

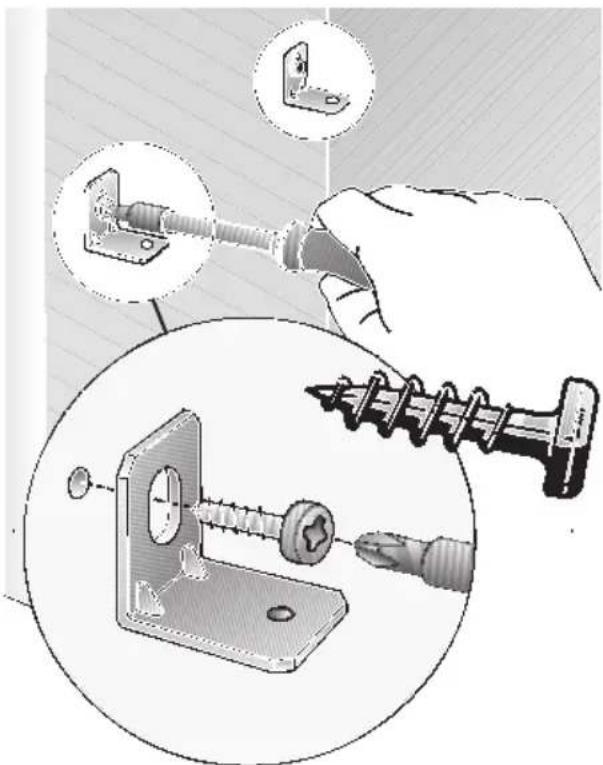

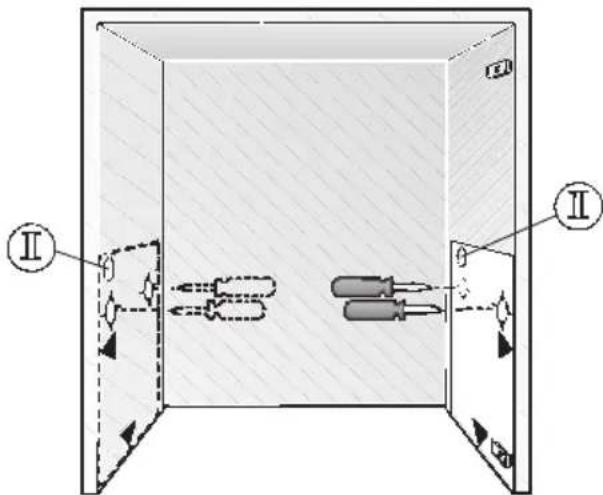

2. Markera två faspunktter till hoger och två till vänster på skapets insidor och mark med en syl e.dyl.

Om du borrar:

2 mm - max. 10 mm djupt.

Använd bifogad mall for att markera faspunkterna.

Obs!

Fastpunkterna på mallen ar placeradesa att en 20 mm bred list kan monteras och ligga jams med snickerierna.
Om ingen list ska monteras maste. faspunkterna flyttas 20 mm utat.

När skåpet ar djupare an 280 mm kan fläkten monteras langre in

... om Ijusrampen sitter langre bakat, ... aller om listen ar bredare an 20 mm.

Flytta dà faspunkterna ytterligare bakåt.

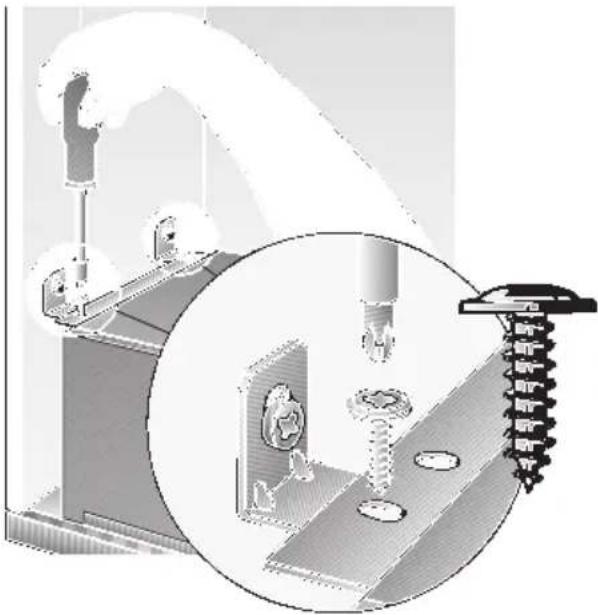

3. Skruva fast bifogade 4 beslag.

Montera in fläkten i skåpet

1. Kontrollera att skåpluckorna hänger rakt (detta ifall gangjärnen inte langre gär att na sedan fläkten monterats).

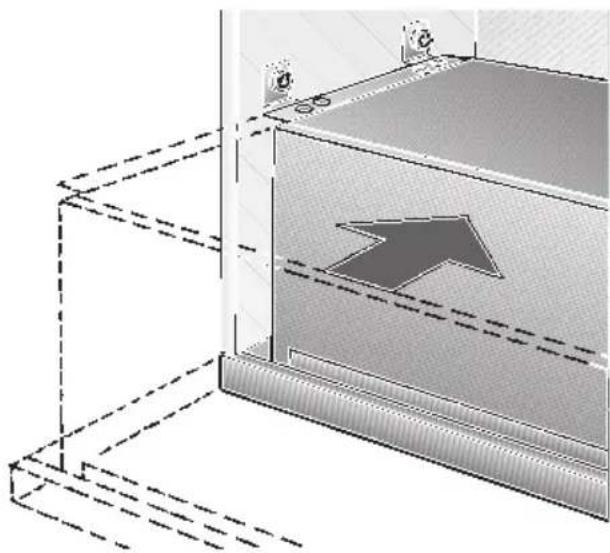

2. Placera flakten pa beslagen och skjut in den.

Viktigt: Fläkten måste ligga stadigt på alla 4 beslag.

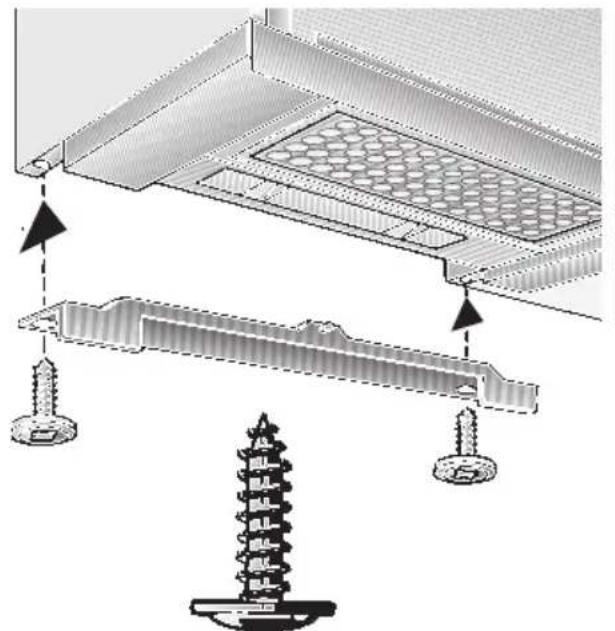

1. Dra at de bifogade 3 skruvarna en aning, kontrollera att flakten sitter rakt och dra sedan at skruvarna ordentligt.

Kontrollera att fläkten sitter fast ordentlich i skåpet.

1. Montera en skapbotten direkt over flakten. Glom inte att gora urtag for ror och natanslutting.

Om skapbotten ar fast monterad maste 4 hal borras pa sa vis, att de 4 skruvar som hör till fläkten gar att na.
5. Dra anslutningsladden genom urtaget och anslut roret ioverskapet.
6. Anslut sladden till elnätet.
7. Om ingen frontlist ska monteras
måste de 3 hålen täckas med de bifogade täckbrickorna.

Montera in fläkten i skåpet

1. Eventuell tackning mot vaggen kortas till onskat matt och skruvas fast i overskapet.

Frontlist:

Fläkten kan förses med frontlist.
Denna frontlist kan vara i somma material som övrig köksinredning, ellernàgon av de lister som finns som extra tillbehör (se lista iBruksanvisingen).

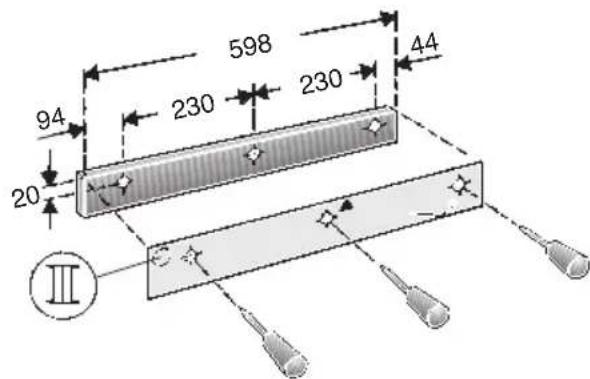

1. Markera 3 faspunkter i listen med hjalp av bifogad mall och mark med en syl. Om du borrar: 2mm -max. 10mm djubt.

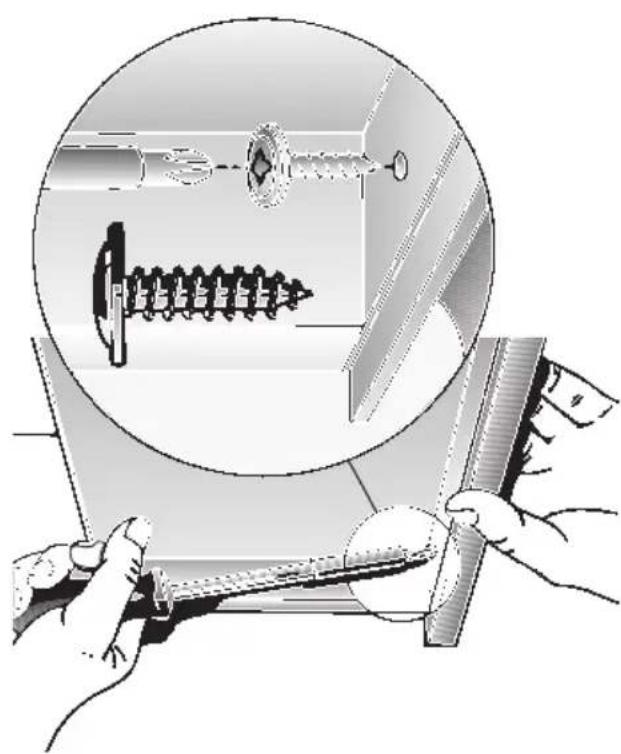

1. Kontrollera att listen sitter rakt och skruva sedan fast den med de 3 bifogade skruvarna.

Montera in fläkten i skåpet

Obs! Den del av fläkten som finns inuti skåpet kan klädas in med t.ex. spanplatta.

Tänk daßatta:

• Hylla fár inte placeras på själva fläkten.
  -Bekländnaden fär inte fästas i fläkten.
  Fläkten ske vara atkomlig for filterbyte.
  samt for servicetekniker.

Viktikg:

Frånluft Kolfilter
7,0 8,0

Ratt till tekiska andringar forbehalles.

Elektrisk anslutning

Fläkten fär endast anslutas till ett jordat vagguttag, forutsatt att detta ar installerat enligt gällande bestammelser och att stickproppen ar skyddad genom jordning.

Det jordade uttaget bör vara anslutet via en egen säkring.
- Om det jordade uttaget inte langre gär att nà sedan fläkten väl monterats, maste franskiljare användas som vid fast anslutning.

Om fast anslutning fordras:

Spisfläkten fär endast monteras av behörig elektriker.

Franskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig franslagning.

Elektriska data:

Dessa finns på typskylten i fläktens inre rum after borttagning av filtrram.

Gör fläkten strömlös fore alla slags reparationer.

Anslutningsladdens langd: 1,30 m.

Spisfläkten är avstörd,enlig EU's bestämelser for radioavstörning

Notizen

	CZ5200X0
	CZ5342X0
	CZ5142X5
	299600
	084848
	Metall: CZ5770N0
	Plastic: CZ5710W0
