CD50030 - Hotte CONSTRUCTA - Notice d'utilisation et mode d'emploi gratuit

Marque	Constructa
Modèle	CD50030
Type de produit	Hotte aspirante encastrable
Largeur	600 mm
Profondeur	280 à 350 mm
Hauteur minimale	280 mm
Poids (air évacué)	7,0 kg
Poids (air recyclé)	8,0 kg
Alimentation électrique	230 V, 50 Hz (estimation)
Longueur du câble	1,30 m
Puissance d'éclairage max	40 W, douille E14
Filtre à graisse	Feutre (jetable) ou métal (lavable)
Filtre à charbon actif	Optionnel, changement conseillé 1 fois par an
Niveaux de puissance	3 niveaux
Distance minimale (foyers électriques)	430 mm
Distance minimale (foyers gaz)	650 mm
Mode de fonctionnement	Évacuation extérieure ou recyclage
Matériaux	Acier inoxydable, aluminium, plastique, verre
Garantie	Selon conditions du cahier de service

FOIRE AUX QUESTIONS - CD50030 CONSTRUCTA

Quelle est la distance minimale entre la hotte et les foyers de cuisson ?

Pour les foyers électriques, la distance minimale est de 430 mm. Pour les foyers au gaz, elle est de 650 mm. Respectez ces distances pour éviter tout risque d'incendie.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude et du produit vaisselle. Évitez les détergents agressifs. Nettoyez-les environ 1 fois par mois en usage normal (1 à 2 heures par jour).

À quelle fréquence faut-il changer le filtre à charbon actif ?

En usage normal (1 à 2 heures par jour), le filtre à charbon actif doit être changé environ 1 fois par an. Utilisez uniquement des filtres d'origine pour garantir un fonctionnement optimal.

Comment remplacer une ampoule défectueuse ?

Avant toute intervention, mettez la hotte hors tension en débranchant la fiche ou en coupant le disjoncteur. Tirez le volet d'évacuation de la vapeur, retirez le cadre du filtre, puis remplacez l'ampoule (max 40 W, douille E14). Remontez le cadre et rebranchez.

Puis-je utiliser la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez une distance minimale de 650 mm entre le bord supérieur de la grille support et le bord inférieur de la hotte. Ne faites pas fonctionner tous les foyers à pleine puissance simultanément pendant plus de 15 minutes, sinon la hotte peut surchauffer.

Que faire si la hotte aspire mal ?

Vérifiez que les filtres à graisse ne sont pas saturés et nettoyez-les si nécessaire. Assurez-vous que le conduit d'évacuation n'est pas obstrué et qu'il est court et lisse. Si le mode recyclage est utilisé, le filtre à charbon actif doit être changé.

Comment installer la hotte en mode recyclage ?

Vous devez équiper la hotte d'un filtre à charbon actif (vendu séparément). Retirez le cadre du filtre, placez le filtre à charbon dans le coin supérieur gauche du corps de hotte et bloquez-le avec l'écrou à ailettes fourni. Remontez le cadre.

Quels sont les risques si les filtres à graisse sont trop saturés ?

Les particules grasses accumulées peuvent s'enflammer facilement, surtout lors de fritures ou rôtissages. Il est impératif de nettoyer ou changer les filtres à temps pour prévenir tout risque d'incendie.

Comment nettoyer les surfaces en acier inoxydable ?

Utilisez un produit spécifique pour acier inoxydable (par ex. réf. 461731) et frottez toujours dans le sens du polissage. N'utilisez pas de chiffons secs, de détergents abrasifs ou contenant de l'acide.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente en mentionnant les numéros N°E et FD figurant sur la plaque signalétique à l'intérieur de la hotte (retirez la grille du filtre pour y accéder). Toute réparation doit être effectuée par un professionnel.

MODE D'EMPLOI CD50030 CONSTRUCTA

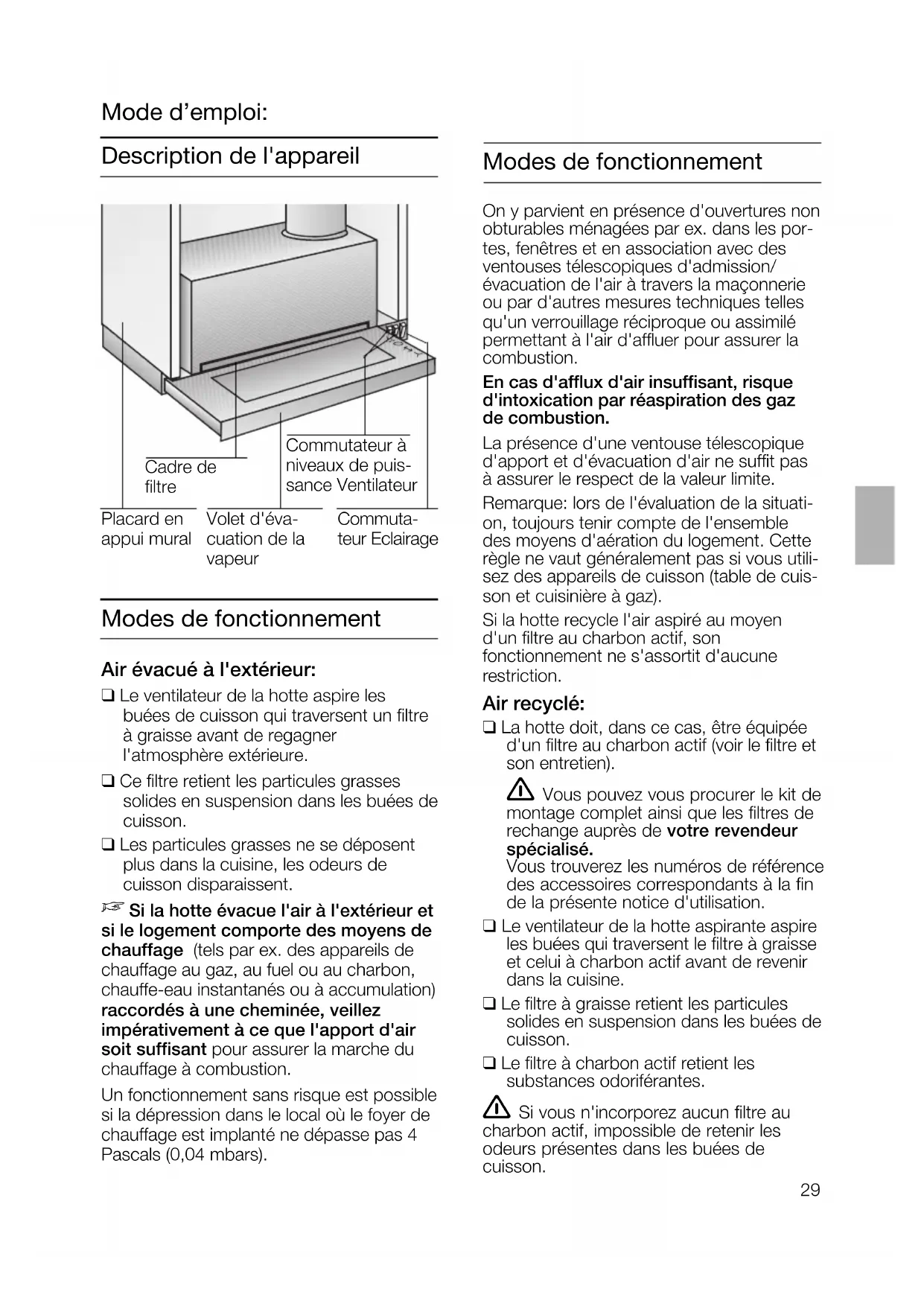

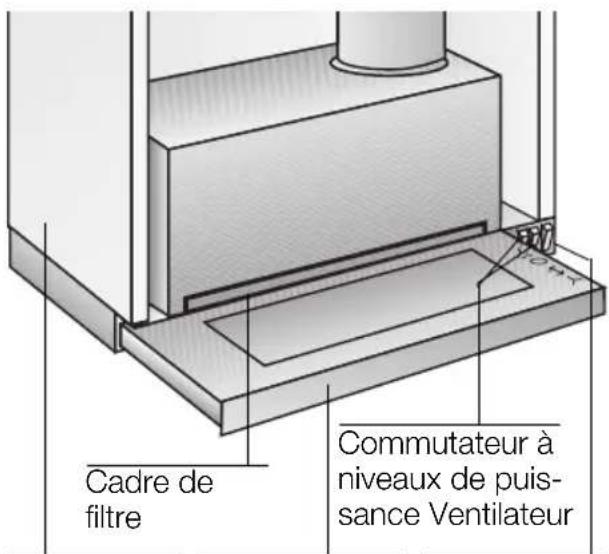

Placard en appui mural Volet d'éva- cuation de la vapeur Commuta- teur Eclairage

Modes de fonctionnement

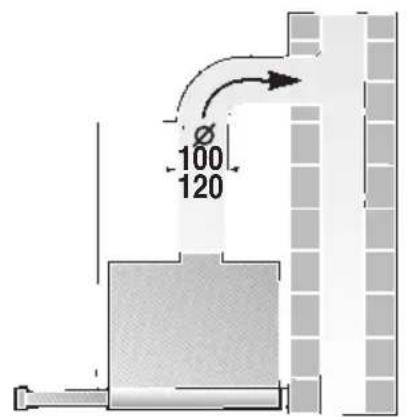

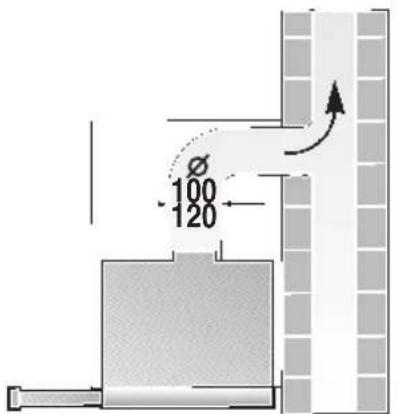

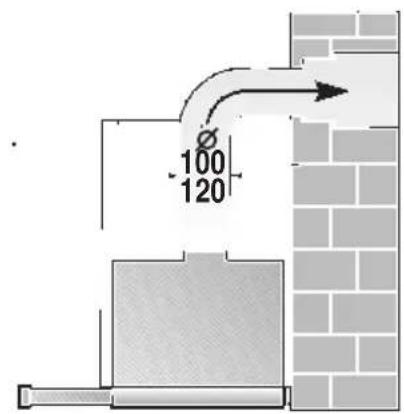

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buees de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue l'air a l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veillez imperativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cisson (table de cisson et cisinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vos pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le contrôle àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creer des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée a servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez,aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtrer a graisse et d'y metre le feu.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la presente notice de montage et d'emploi soignement pour pouvoir la remettre à un futur propriété de l'appareil.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissancependantassez longtemps (15 minutes max.),sinonvous risquez de vous brûleren touchantla surface du corps de la hotte,ou d'endommager carrément cette dernière.Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumétrois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buees de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.

Enclenchement du ventilateur:

1. Tirez le volet d'évacuation de la vapeur.
   Le ventilateur est en service.
2. Sélectionnez la puissance désirée.

Éléments de commande des différents modèles:

Niveau 1

Niveau 2

Niveau 1

Niveau 2

Niveau 3

Niveau 3

Niveau 1

Niveau 2

Coupure du ventilateur:

• Rentrez le volet d'évacuation de la vapeur jusqu'à la butée.

Remarque: chaque fois que vous sortez le volet d'évacuation de la vapeur, le ventilateur de la hotte aspirante fonctionne à la puissance dernièrementcision.

Eclairage:

Arrêt

Marche

Remarque: vous pouvez utiliser l'éclairage à tout moment, même volet d'évacuation de la vapeur rentré.

Vous pouvez utiliser divers filtres pourretenir les particules grasses en suspension dans les buées de cuisson.

Avant de remplacer le filtrre àGRAISSE, enlevez le cadre de filtrre.

Retrait et mise en place du filtré àGRAISSSE EN FeUTRE:

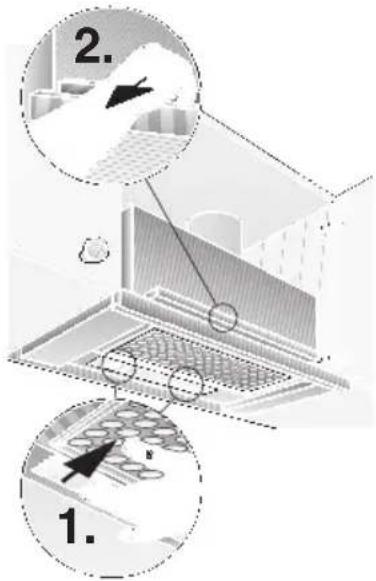

Retrait:

1. Ouvrez la portedu placard.
2. Saisissez le cadre de filtré par les poignées situées dans le regard en verre, poussez-le vers l'avant puis extrayez-le entièrement.

Mise en place:

1. Posez le cadre de filtre contre son boîtier puis faites le glisser dedans.
2. Fermez la porte du placard.

Filtre àGRAISSENfeetre:

Cette natione filtrante est constituée d'un matériel difficilement inflammable.

Attention:

Plus elle se suture en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de génir le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en changeant à temps la nette filtrante. Ce risque est du à l'accumulation de chaleur pendant la friture ou le rotissage.

Remplacement du filtré àGRAISSÉ en feutre:

En service normal (1 à 2 heures par jour), changez la nette filtrante au bout de 8 à 10 semaines d'utilisation.
Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparaît.
N'utilisez que des filtres d'origine.
Vous respectez ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

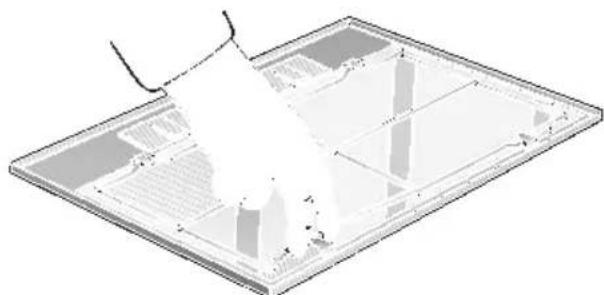

Retrait et mise en place de la nation filtrante:

1. Retirez la grille métallique.
2. Remplacez la natione filtrante.
3. Replacez la grille métallique.

Filtre à graisse en métal:

Cette nette filtrante est en métal incombustible.

Attention:

Plus elle se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de génere bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAisse en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

Nettoyage des filtres àGRAISSÉ en métal:

En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
- Ces filtrés sont nettoyables au lave-vaisse. Ils peuvent changer légarement de couleur au lavage.

Filtre et entretien

Le cadre doit reposer non serre dans le lave-vaisse. Il ne doit pas etre coince.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.

N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

Ensuite, Brossez les fritres, rincez-les bien puis laissez-les goutter.

Retrait et mise en place du filtré àGRAISSSE EN METAL:

Voir le retrait et la mise en place du filtré àGRAISSE en feetre.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Il se place sur le filtre àGRAISSE dans la hotte aspirante.

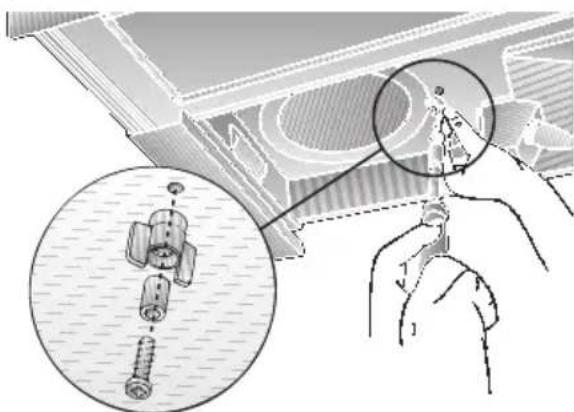

Mise en place et retrait du filtré:

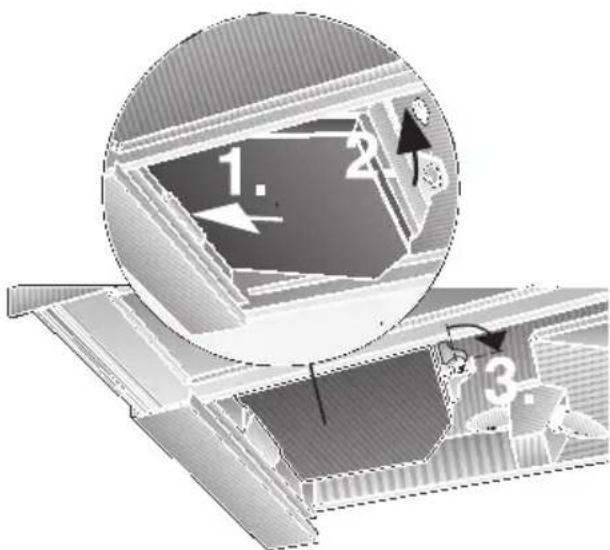

1. Retirez le cadre de filtré (voir la section intitulée "Filtre et entretien").
2. Introduisez la vis dans l'écrou à ailette et dans la douille puis vissez-la dans le corps de hotte (opération nécessaire seulement lors de la première mise en place).

-La vis et I'ecrou a ailettes sont fournis d'origine avec le filtrre a charbon actif-.

1. Placez le filtré à charbon actif dans le coin supérieur gauche du corps de hotter. Faites-le pivoter puis bloquez-le à l'aide de l'écrou à ailettes.

1. Remontez le cadre de filtré.

Le démontage du filtré à charbon actif a lieu dans l'ordre chronologique inverse.

Changement du filtré à charbon actif: En service normal (1 à 2 heures par jour), il faut le changer environ 1 fois par an. Vous pouvez vous procurer ce filtré AUPRES DE VOTRE REVENDEUR SPECIALISE (voir la liste des accessoires spéciaux).

N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtré à charbon actif usage:

• Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaissele ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.

Ne nettoyez les touches de commande qu'avec de I'eau additionnee d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilise jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
□ Nous recommendons notre détergent pour acier inoxydable, n° de ref. 461731. Adresse où passer commande : voir le manuel du SAV.

Surfaces en aluminium et en plastique:

N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

Respectez les conditions de garantie figurant dans le cahier de service joint.

Modèles avec bandeau de verre dans le volet d'évacuation de la vapeur:

Le bandeau en verre s'enlève facilement et se nettoie au lave-vaisselle.

Changement des ampôules

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Tirer le tiroir à buées puis soulever le cadre à+F literature.

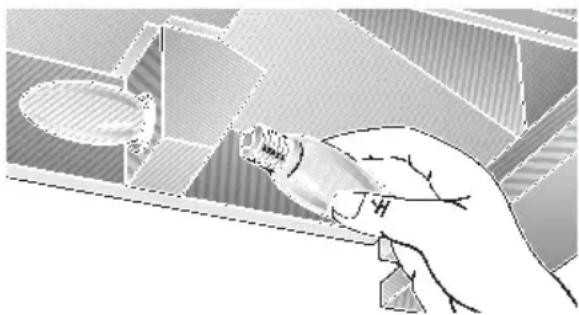

3. Remplacez les ampoules. (Ampoules-bougie en vente habituelle dans le commerce, puissance maxi. 40 watts, douille E 14).

1. Remontez le cadre de+Filtre.
2. Rebranche la fiche mâle dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 430mm ,voir fig.1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cusinieres a gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la reglementation locale et nationale applicable.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.

Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre (au moins 120 mm) et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Conduits de section ronde: Nous recommendons
Ides conduits au diametre interieur de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente à celle des conduits ronds de 100/120 mm de diamètre.
Les conduits ne doivent composer aucun coude prononcé.
100 mm env.78 cm² de section
120 mm env. 113 cinde section.

Si les conduits ont des diamètres différents:

Utilisez du ruban adhesif à étancher.
Si la hotte evacue I'air a I'extérieur, veillez à ce que I'apport d'air soit suffisant.

Branchement du conduit d'évacuation:

Diametre du conduit: 100 ou 120 mm.
Encastrez le manchon-entonnoir fourni puis tournez jusqu'à la butée.

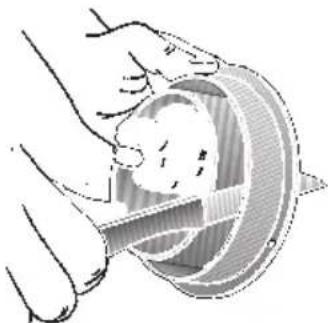

Pour le diamètre de 120 mm, sectionnez puis retirez la partie interieure du manchon-entonneir.

Evacuation de l'air vicié par le haut:

Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. -Le gabarit 1est compris dans les fournitures-.

Evacuation de l'air vicié directement par l'arrière:

• par l'intérieur du placard -.
  Percez une ouverture dans la paroi arriere du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement electrique.

Mode Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialise.

Vous trouvrez les numérodesréquence des accessoires correspondants dans la presente notice d'utilisation.

Preparation:

Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. -Le gabarit 1 est compris dans les fournitures-.

Montez la hotte aspirante a une distance minimum de 650 mm des foyers au gaz et de 430 mm des foyers électriques.

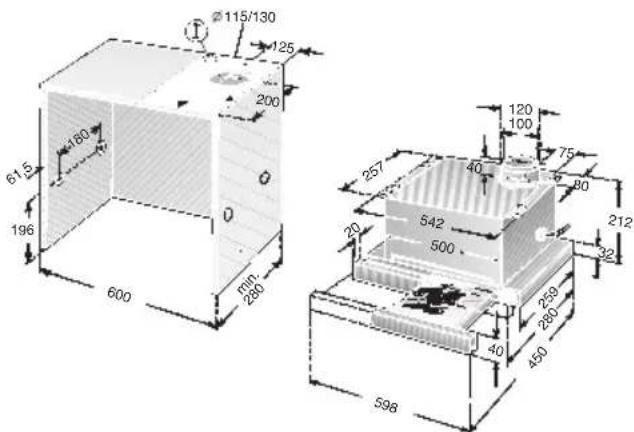

Cette hotte aspirante est conque pour s'encastrer dans un placard en appui mural représentant les dimensions suivantes:

Largeur: 600 mm

Prodomdeur: 280 á 350 mm

Hauteur: 280 mm minimum.

Preparation:

1. Si le placard a un fond, retirez-le.

Assurez-vous que le placard soit suffisamment solide.

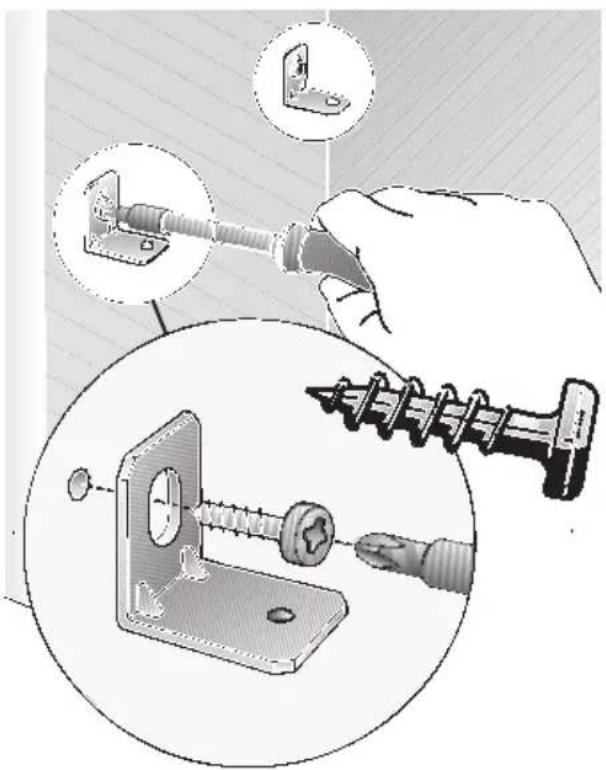

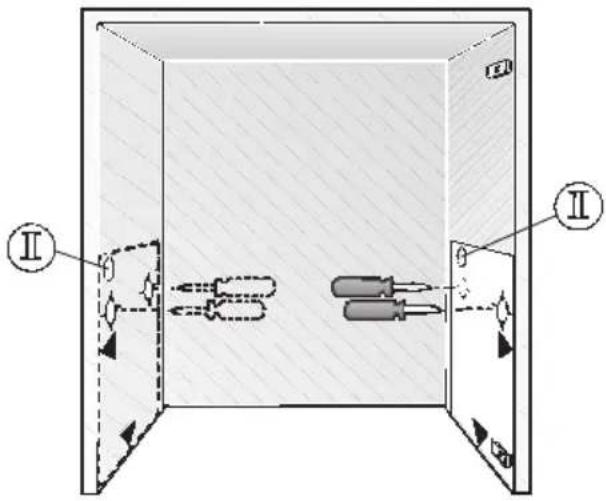

1. Marquez deux points de fixation - à droite et à gauche - sur les parois laterales à l'intérieur du placard, puis percez un avant-trou à l'aide d'un burin.

Si vous utilisez une perceuse electrique, prévoyez un mèche de: 2 mm - profondeur: 10 mm maxi.

Pour marquer les points de fixation, utilisez le gabarit ① compris dans les fournitures.

Attention:

Les points de fixation sur le gabarit sont prevus pour installer une poignee de 20mm d'epaisseur solidaire de la hotte.
Si vous ne désirez pas installer de poignée, déplacez les points de fixation de 20 mm vers l'avant.

Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler l'appareil vers l'arrière si

... le bandeau éclairant de la cuisine intégrée se trouve à l'arrière,
... la poignée fait plus de 20 mm d'épaissieur.

Pour ce faire, reculez les points de fixation de la distance nécessaire.

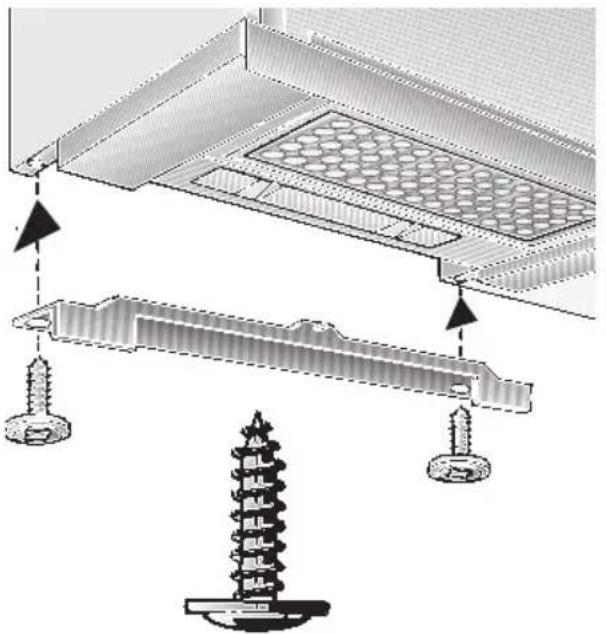

1. Placez les 4 équres de fixation fournies puis vissez-les à fond.

Encastrement dans le placard en appui mural

1. Si après encastrement de la hotte vous avez difficilement accès aux charnières, ajustez la porte du placard.

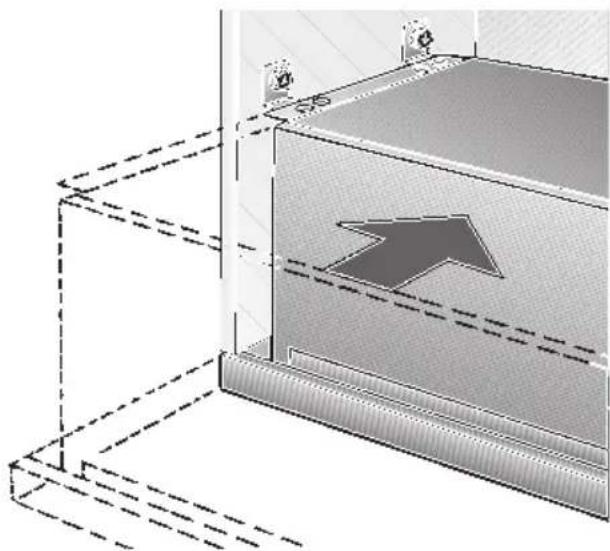

2. Posez la hotte sur les équres de fixation puis faites-la glisser dans le placard.

Important: la hotte doit prendre appui sur les 4 équres de fixation.

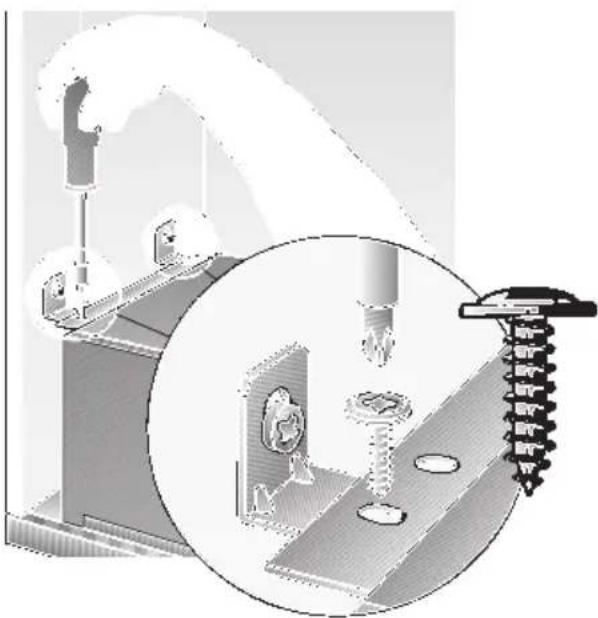

1. Vissez légèrement les 4 vis foumies, corrigez la position de la hotte puis serrez à fond.

Vérifiez que la hotte aspirante est solidement installée à l'intérieur du placard.

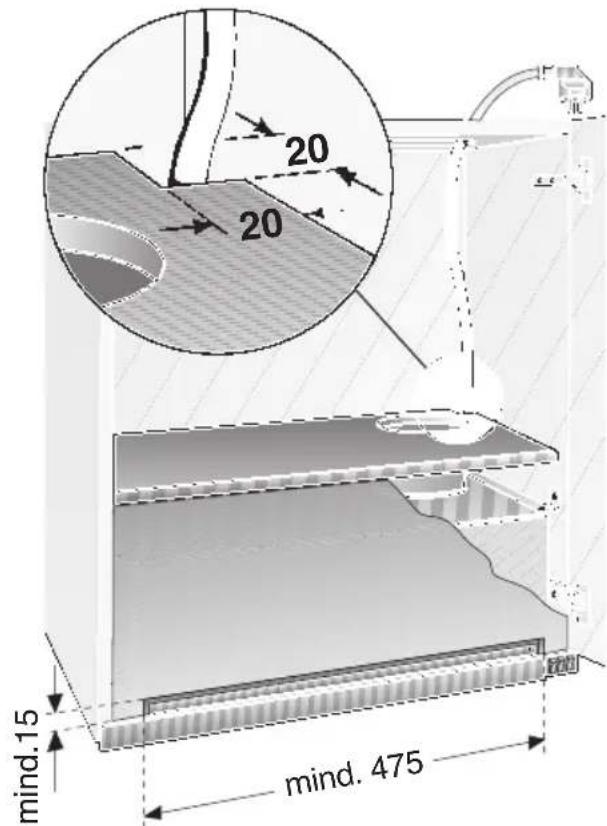

1. Placez directement au-dessus de la hotte un fond intermédiaire. Prévoyez des ouvertures pour faire passer le raccord de conduit et le cordon de branchement électrique.

Si le fond intermédiaire est monté inamovible, il baudra percer 4 trous positionnés de sorte à pouvoir acceder aux 4 vis de fixation de la hotte aspirante.
5. Introduisez le cordon de branchement électrique par l'ouverture pratiquée dans le placard puis branchez le conduit.
6. Effectuez le raccordement électrique.
7. Si vous ne désirez pas monter la poignée du volet d'évacuation de la vapeur, recouvre les 3 trous avec les caches fournis.

Encastrement dans le placard en appui mural

1. Si nécessaire, raccourcissez le couvercle mural à la dimension requise puis vissez-le à fond sur le placard.

Montage d'une poignée:

Vous pouvez monter une poignee contre le volet d'évacuation de la vapeur.
Voussoupvezchoisisr une poignee en boisassortieauxmeublesdevoretecuisine ouen acheter unefigurantparmi les accessoires speciaux(voir la section"Accessoires speciaux"du mode d'emploi).

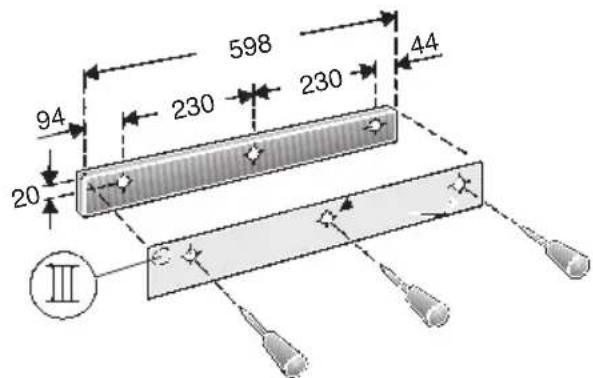

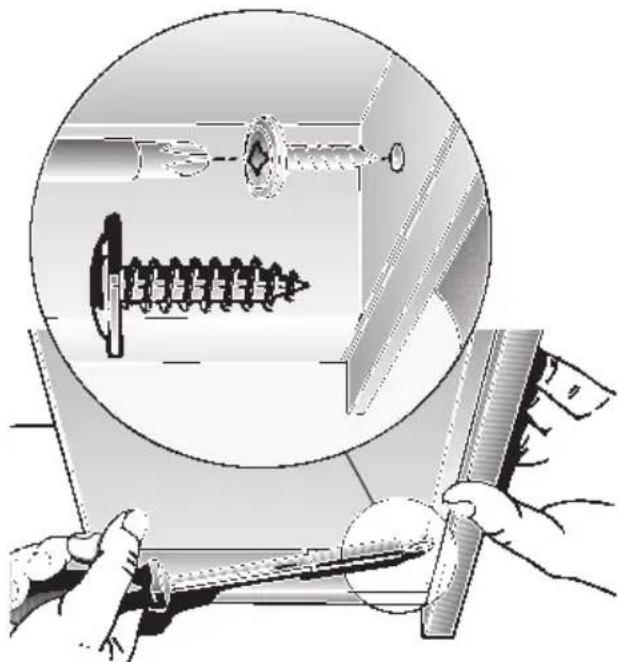

1. A l'aide du gabarit fourni), marquez l'emplacement des 3 points de fixation de la poignee puis percez les avant-trous avec un burin. Si vous utilisez une perceuse electrique, prévoyez une mèche de: 2 mm - profondeur 10 mm maxi.

1. Rectifiez la position de la poignee puis vissez-la solidement à l'appareil au moyen des 3 vis fournies.

Encastrement dans le placard en appui mural

Remarque: vous pouvez habiller le corps de hotte à l'intérieur du placard (par ex. avec des panneaux d'aggloméré).

Lors de cette opération, respectez les consignes suivantes:

• Le fond intermédiaire ne doit pas reposer sur le corps de hotte.
• Ne fixez pas l'habillage mentionné ci-dessus sur le corps de hotte.
• Prévoir suffisamment de place pour changer le filtré commodément et en vue des interventions du service après-venture.

Poid en kg:

Air évacué à l'extérieur	Air recyclé par un filtre au charbon actif
7,0 8,0

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra se brancher que dans une prise à contacts de terre réglementairement posée. Installez cette prise directement audressus de la hotte ou le plus pres possible.

Il faudrait que la prise à contacts de terre ait son circuit électrique propre protégé par fusible/disjoncteur.
Si, après le montage de la hotte aspirante, la prise à contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un électricien-installateur agrée aprres de la Compagnie locale/nationale distributrice d'electricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commuteurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Données électriques:

Vous les trouvrez après avoir retire le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.
