Istruzioni per l'uso:

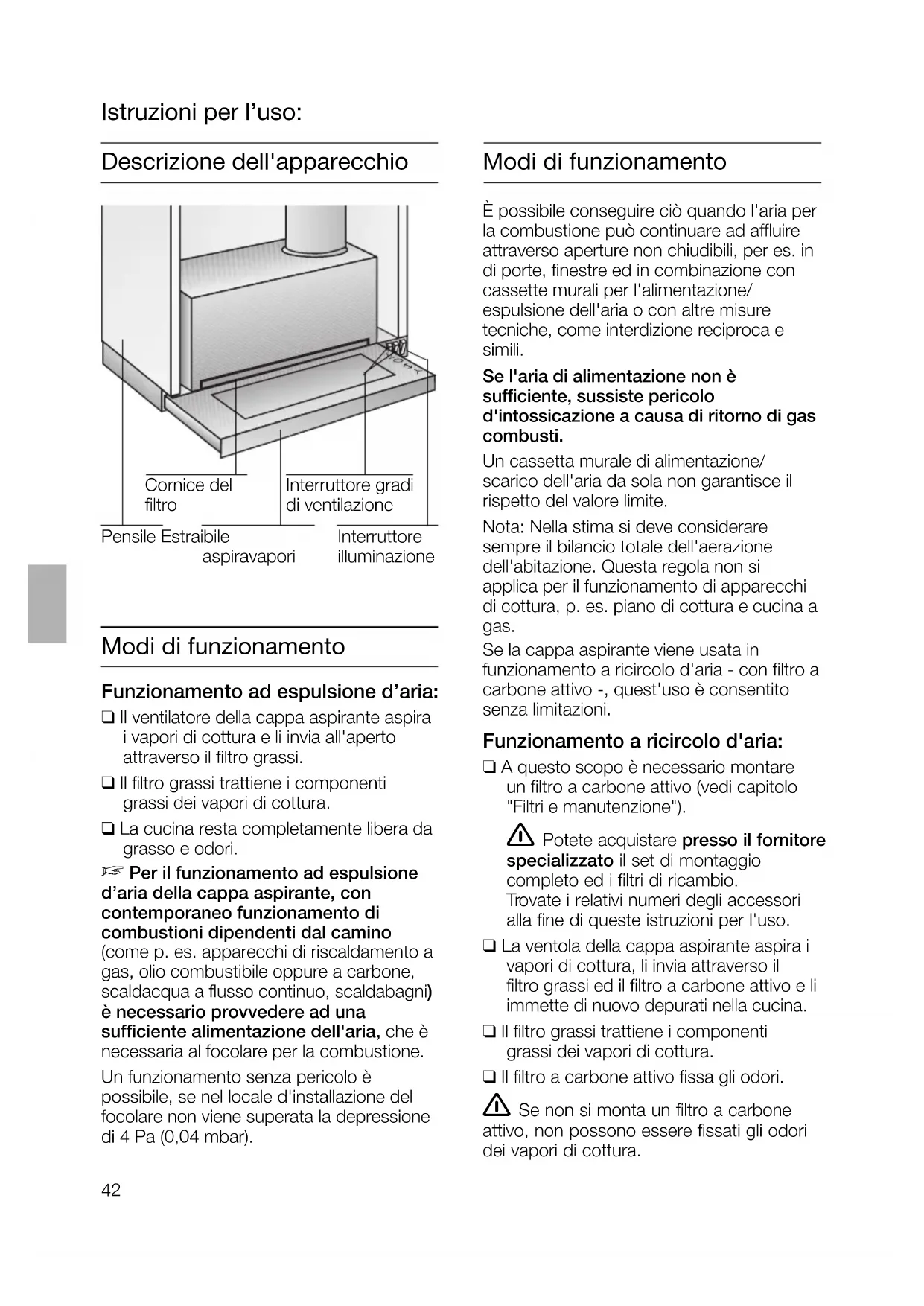

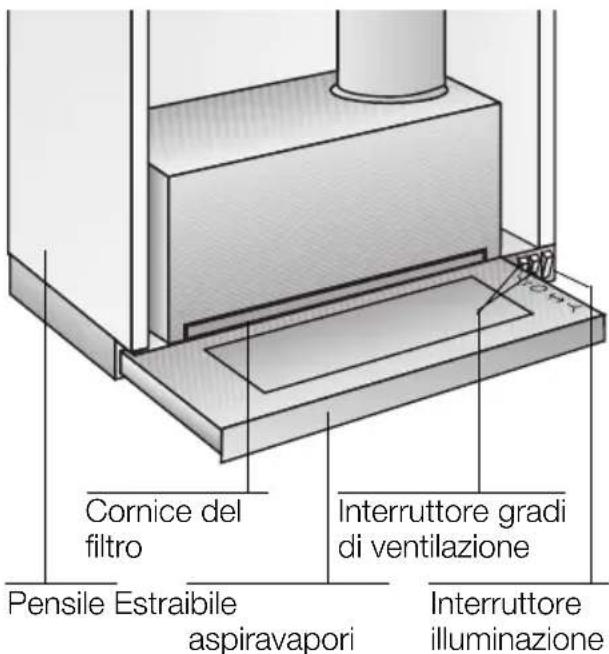

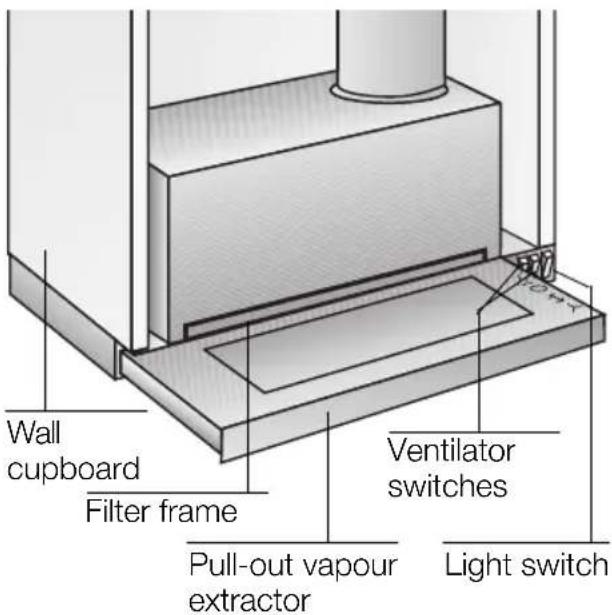

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento ad espulsione d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrato grassi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparente di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad'affuireattraverso aperture non chiudibili, per es. indi porte, finestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un filtering a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completingi ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
La ventola della cappa aspirante aspira i evapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

Se non si monta unrello a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti nome di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito nella casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtrograssi..
Grassi e olio surriscaldati possono inflammarsi lavormente. Cucinare perché pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.
Non fiammeggiare pietanze sotto la cappa aspirante.

Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

• Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare dello specchetto qui sopra questidi. Essi si trovano nella targhetta d'identificazione, dopo ave molto la griglia del filtrlo, nel vano interno della cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:

Accendere la cappa aspirante all'inizio della cottura.
Specnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Accendere il ventilatore:

1. Tirare in avanti l'estràbile di aspirazione vapori. Il ventilatore è in funzione.
2. Selezionare la regolazione del ventilatore desiderata.

Elementi dei diversi modelli:

Grado 1

Grado 2

Grado 1

Grado 2

Grado 3

Grado 3

Grado 1

Grado 2

Spagnere il ventilatore:

Spingere l'estraibile di aspirazione vapori sono all'arresto.

Avvertenza: alla prossima estrazione dell'estràbile il ventilatore gira secondo l'ultima regolazione impostata.

Illuminazione:

Accesa

Spenta

Avvertenza: L'illuminazione può essere usata in qualsiasi momento,anche quando l'apparecchio è spento o quando I'estraibile di aspirazione vapori è rientrado.

Per tratteneri componenti grassi dei vapori di cottura si possono usare diversi filtri antigrasso.

Per poterambiare il filtro antigrasso, delve essere smontata la cornice del filtrto.

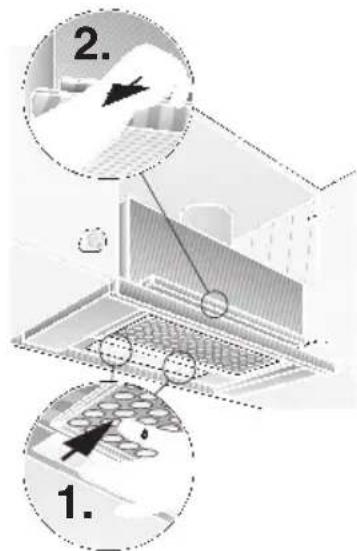

Smontaggio e montaggio della cornice delhetto:

Smontaggio:

1. Aprire la porta del mobile.
2. Spingere la cornice in avanti prendenda per le impugnature concave nel vetro spia e poi estrarla completeness in avanti.

Montaggio:

1. Appoggiare il telaio del filtro sull'alloggia-mentation e spingerlo completamente nell'interno.
2. Chiudere la porta del mobile.

Filtro antigrasso in velo:

La stuoia fatto è costituita da materiale dificilmente inflammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità del filtrò aumenta, e il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolò d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrostò.

Cambio delhetto antigrasso in velo:

Nel servizio normale (da 1 a 2 ore al giorno), il velo del filtro antigrasso devese sere cambiato dopo 8 - 10 settimane.
Il velo per essere stampato deve essereambiato al più tardi quando la stampa colorata si dissolve.
Usare solo filtri originali.
Cosi si assicura un funzionamento ottimale.

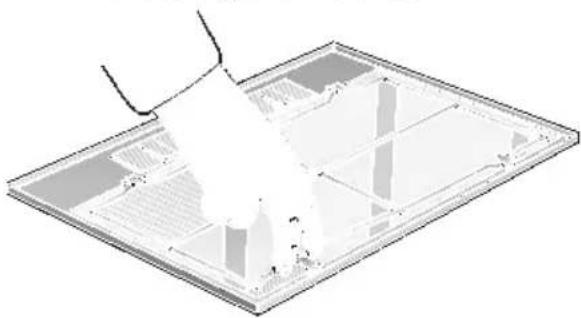

Smontaggio e montaggio del filtro antigrasso in velo:

1. Togliere la grata metallica.
2. Cambiare ilhetto antigrasso in velo.
3. Rimettere la grata metallica.

Filtro antigrasso metallico:

Le stuoie del filtrso sono in metallo ininfiammabile.

Attenzione:

A causa della crescente saturazione con residui grassi, si verifies una infiammabilità, e il funzionamento dell'apparecchio cui èsere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

Con un uso normale (1 - 2 ore al giorno) il filtrro metallico per i grassi deve essere lavati 1 volta al mese.
Il lavaggio più essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammonbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o alcalini.
Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio del filtrolo metallico:

Vedi "Smontaggio e montaggio del filtro antigrasso in velo".

Filtro a carbone attivo:

Per fissare gli odori durante il funzionamento a ricircolo d'aria.

Ilaggio a carbone attivo si monta sulaggio antigrasso nella cappa aspirante.

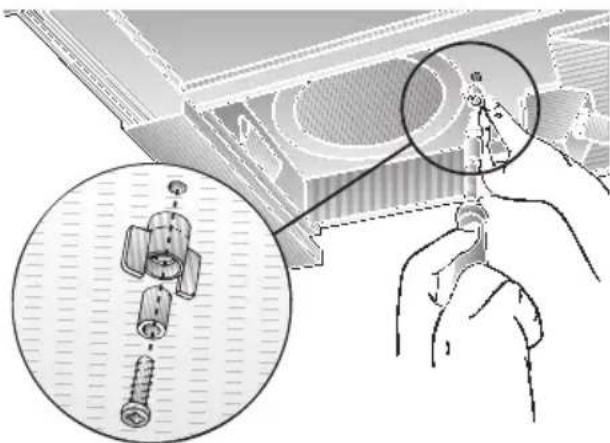

Montaggio es montaggio:

1. Smontare la cornice del filtro (vedi capitolo "Filtri e manutenzione")

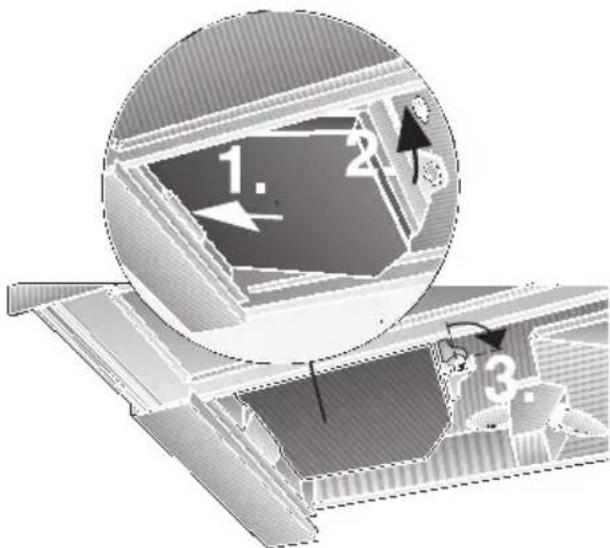

2. Infilare la vite attraverso il dato ad alette e la bussola e avvitare nell'alloggiamento (necessario solo al primo montaggio).

-La vite e il dato ad alette sono a corredo del filtro a carbone attivo-.

1. Poggiare il filtro a carbone attivo sul lato sinistro in alto nell'alloggiamento della cappa aspirante, fig. 4, ruotare sollevando e bloccarlo con il dato ad alette.

1. Montare di nuovo la cornice del filtroso spingere in alto.

Lo smontaggio del filtro a carbone attivo avviene nella successione inversa.

Cambio del filtro a carbone attivo:

Nel servizio normale (da 1 a 2 ore al giorno), ilhetto a carbone attivo deve essereambiato circa 1 x all'anno.
Ilaggio è in vendita nel COMMERCIO SPECIALIZZATO (vedi cap. "Accessori speciali").
Usare solo filtri originali.

Cosisiassicuraunfunzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusabile.

Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contententi sabbia, soda, acido o cloro!

Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
- Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
Pulire i tasti di lavoro solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di lavoro non usare pulitori per acciaio inox.

Superfici in acciaio inox:

• Usare un detergente per acciaio inox delicato, non abrasivo.
  Pulire strofinando solo nel senso della lucidatura.
  Consiglio il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

Non usare panni asciutti.
- Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.

Osservare le(norme di garanzia nell'accluso libretto di manutenzione.

Per gli apparecchi con vetro nell'estraibile di aspirazione vapori:

Il vetro è facile da smontare e può essere lavato nella lavastoviglie.

Cambio della lampadina

1. Specnere la cappa aspirante e togliere la corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.
2. Tirare in fuori l'estràbile di aspirazione vapori e togliere la cornice delhetto.

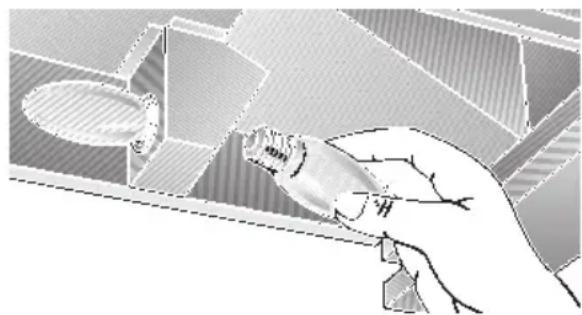

3. Cambiare la lampadina. (lampadina ovale commerciale comune da max. 40 Watt, portalampada E 14).

1. Ricollocare la cornice del filtro.
2. Infilare di nuovo la pina o inserire il fusibile.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti, senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 430 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale cui er dedrivate un pericolod'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti normenazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Funzionamento ad espulsione d'aria

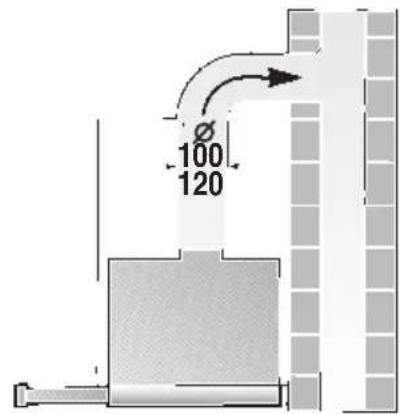

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettre l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenerl'autorizzazione dell'autorità competente.

Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad'affuireattraverso aperture non chiudibili, per es. indi porte, finestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

In caso di funzionamento ad espulzione d'aria, è opportuno montare nella cappa aspirante una valvola antiriflusso, qualora但这a non sia più disponibile nel tubo di scarico o nella cassetta murale.

Se all'apparecchio non è acclusa una valvola antiriflusso,但这a più essere acquistata nel commercio specializzato.

Se l'aria di scarico viene condotta atraverso la parete esterna, si dovrebbeutilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, Iscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubi possibilmente grandi (ideale 120 mm) e grande gomiti. L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Tubi tondi: consigliamo un diametro interno di minimo 120 mm.
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi con diametro interno di 100/120 mm.
Essi non dovrebbero presentare forti
deviazioni. 100~mm ca.78 cm² 120~mm ca.113 cm

Nel caso di diametro di tubo diversi:

Impiegare il nastro di tenuta.
Nel funzionamento a scarico d'aria.
provedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico:

Diametro del tubo: 100 o 120 mm.

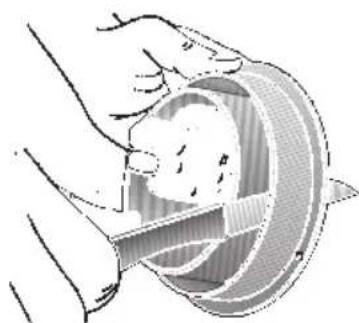

Inserire l'accuso raccordo di scarico aria e girare fino all'arresto.
Per il diametro del tubo di 120 mm, ritagliare la parte interna del raccordo scarico aria.

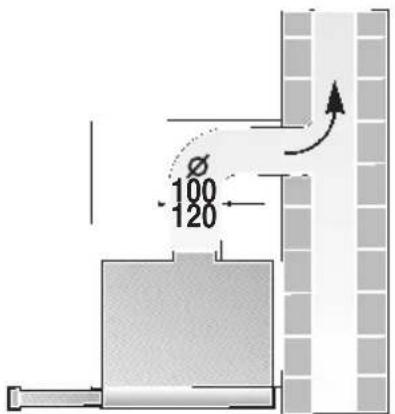

Aria di scarico verso l'alto:

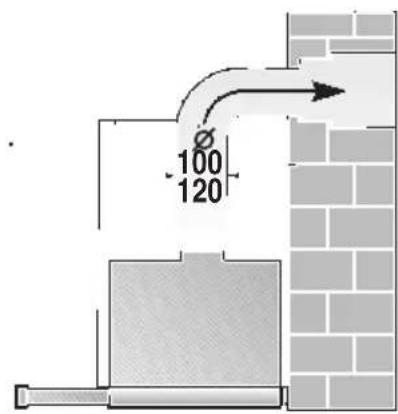

Aria di scarico direttamente verso diaestro:

• Nei limiti del pensile -.
  A Anything fine praticare un'aperture nella parete posteriore del pensile, con scanalatura per il cavo di allacciamento elettrico.

Funzionamento a ricircolo d'aria

Con fatto a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.
Potete acquistare
presso il fornitore
specializzato il set di montaggio
completo.
Trovate i relativi numeri degli accessori nelle istruzioni per l'uso.

Preparazione:

Preparazione del pensile

Rispettare la distanza minima piano di cottura - cappa aspirante di 650 mm (per il piano di cottura a gas), e 430 mm (per i piani di cottura elettrici).

Questacappaaspiranteeprevista perimontaggio in un pensile dotato delle dimensioni seguenti:

larghezza: 600 mm

profondita: 280 bis 350 mm
altezza: min. 280 mm.

Preparazione:

1. Rimuovere - se disponibile - la base del pensile.
   É necessario assicurare la stabilità del mobile.

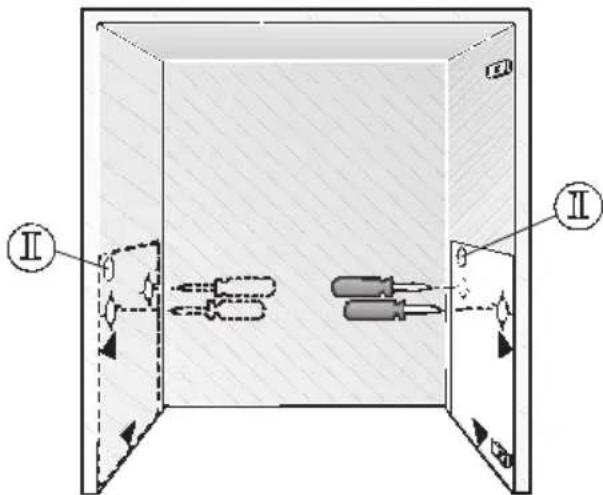

2. Tracciare rispettovamente due puncti di fissaggio - a destra e a sinistra - sui lati interni del mobile e predisporre il foro con un punteruolo.

Trapanare:

2 mm - max. 10 mm di profondità.

Per tracciare i punti di fissaggio usare l'acclusa sagoma ①.

Attenzione:

I punti di fissaggio sulla sagoma sono stabiliti in modo che un listello a maniglia con 20mm di spessore possa essere montato a raso con il corpo.
Se non si monta un listello a maniglia, spostare in avanti di 20 mm i punti di fissaggio.

Nel caso di profondità del mobile superiori a 280, l'apparecchio cui siere spostato indietro.

...se la luce longitudinale della cucina componibile espostata indietro.
...se il listello a maniglia è più spesso di 20 mm.

A tal fine spostare nella stessa misura i punti di fissaggio verso dietro.

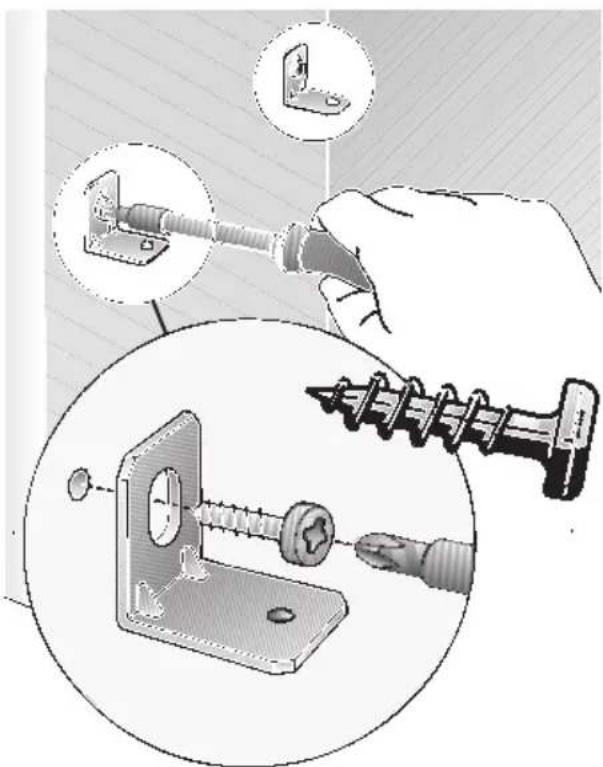

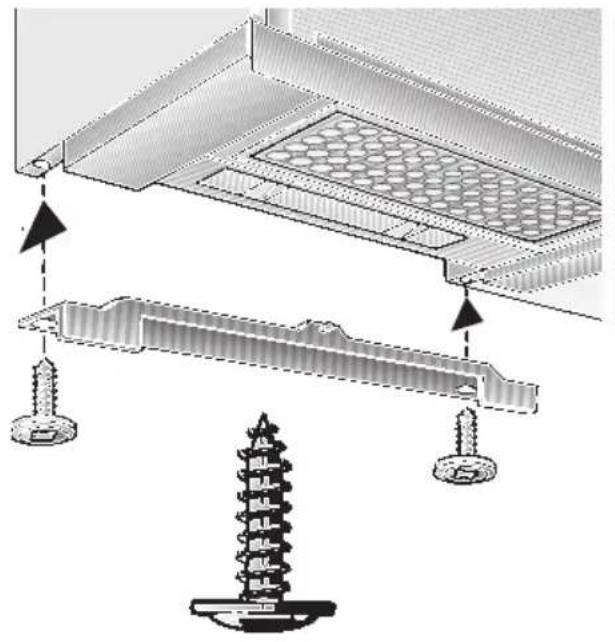

1. Allineare le 4 squadre di fissaggio accluse e avvitarle.

Montaggio nel pensile

1. Regolare la porta del pensile, se dato il montaggio della cappa aspirante la cerniera non è più accessibile.

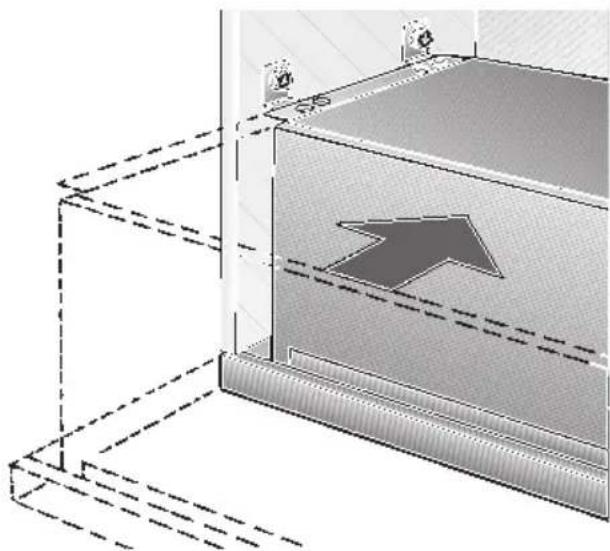

2. Disporre la cappa aspirante sulle squadre di fissaggio e spingerla nell'interno.

Importante: la cappa aspirante devel poggiare bene sulle 4 squadre di fissaggio.

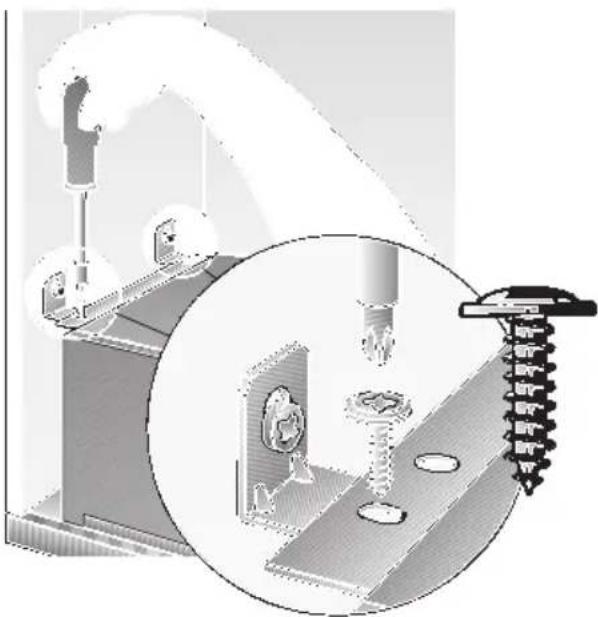

1. Avvitareswana stringere le 4 viti accluse, allineare la cappa aspirante e stringere le viti.
   Controllare che la cappa sia bene fissa nel mobile.

1. Montare direttamente sulla cappa un piano intermedio. Prevedere le aperture per il collegamento del tubo e per il cavo elettrico di allacciamento.

Se il piano intermedio è montato fisso, devono essere trapanati 4 fori, in modo che le 4 viti di fissaggio per la cappa aspirante, siano accessibili.
5. Fare passare il cavo elettrico di allacciamento nell'apertura del pensile e collegare il tubo.
6. Eseguire il collegamento elettrico.
7. Se sull'estrabile di aspirazione vapori non si monta un listello a maniglia, i 3 fori devono essere chiusi con gli acclusi cappucci.

Montaggio nel pensile

1. Se necessario, accorrciare alla misura necessaria la lista di copertura per il muro e avitarla al pensile.

Montaggio di un listello a maniglia:

Sull'estraibile di aspirazione vapori si cui poù montare un listello a maniglia.

Il listello a maniglia può essere un listello in legno adatto al mobile per cucina, oppure un listello a maniglia disponibile come accessorio speciale (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

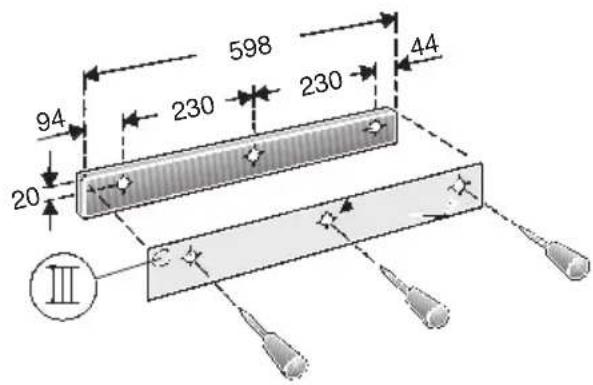

1. Tracciare con la sagoma i 3 punti di fissaggio sul listello a maniglia e predisporre i fori con un punteruolo.

Trapanare: 2 mm - max. 10 mm di profondità.

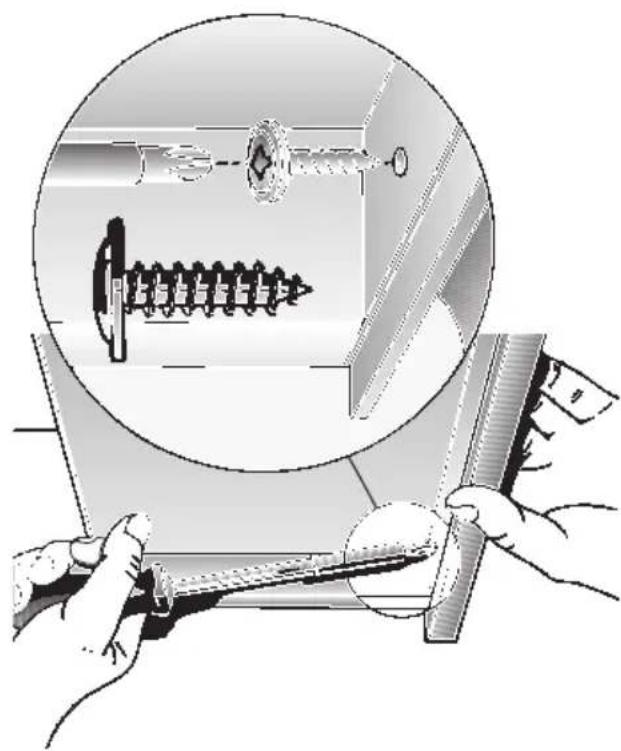

1. Allineare il listello a maniglia avvitarlo ben stretto con le 3 viti accluse.

Montaggio nel pensile

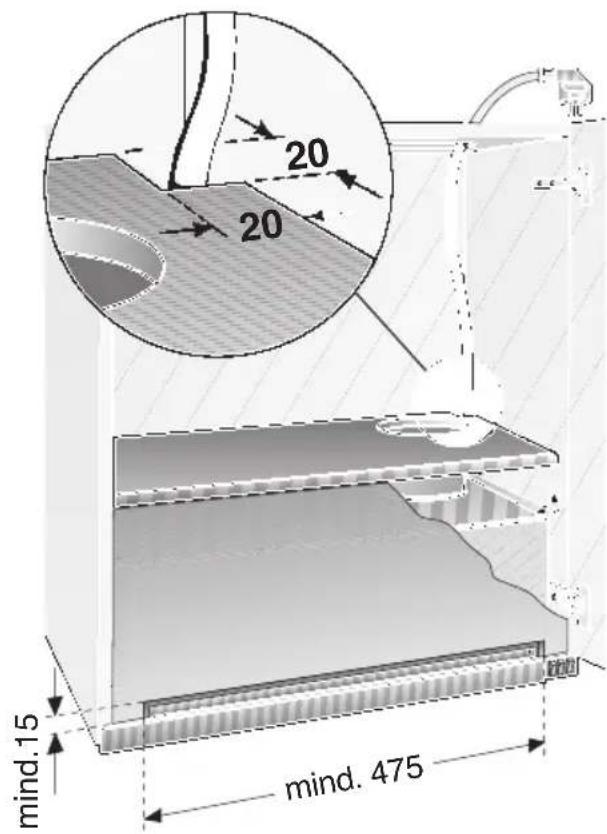

Avvertenza: l'alloggiamo della cappa aspirante all'interno del pensile più essere rivestito (p. es. con pannelli di truciolato).

A dato proposito tenere presente:

• Il piano intermedio non deve pogiare sul corpo della cappa aspirante.
• Il rivestimento precedente non deve essere fissato all'alloggiamento della cappa.
• P r evedere la possibilità di accesso per ilchio.
• I
• -

Peso in kg:

Scarico d'aria Riccircolo d'aria
7,0 8,0

Con riserva di modifiche nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme.

Disporre la presa con contatto di terra se possibile direttamente sul pensile o nelle sue immediate adiacenze.

La presa con contatto di terra dovrebbe essere collegataattraverso un circuito elettrico indipendente.
Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità dell'allacciamento fisso:

La cappa aspirante deve essere collegata solo da un elettroinstallatore registrato presso la competente azienda di distribuzione dell'energia elettrica.

Nell'impiano deve essere previsto un dispositivo di separazione. Come dispositivi di separazione s'intendono gli interruptori con un'apertura onnipolare tra i contatti superiore a 3 mm. Rientrano tra questi gli interruptori automatici e i relè.

Dati elettrici:

Da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

In caso di riparazioni togliere completeness corrente all'apparecchio. Lunghezza del cavo di allacciamento: 1,30 m.

Questa cappa aspirante è conforme alle norme CE sulla schermatura contro i radiodisturbi.

Appliance description

Operating modes

Exhaust-air mode:
