BEDIENUNGSANLEITUNG CD50030 CONSTRUCTA

de Gebrauchs- und Montageanleitung nl Gebruiksaanwijzing en montagevoorschrift fr Mode d’emploi et notice de montage it Istruzioni d’uso e per il montaggio en Operating and installation instructions es Instrucciones de uso y de montaje sv Bruks- och monteringsanvisning Dunstabzugshaube Wasemafzuigkap Hotte aspirante Cappe aspiranti Extractor hood Campana extractora Spiskåpa2 Abb. 1 ELEKTRO ELECTR. ELETT. EL. Abb. 1 GAS GAZ KAASU GASS min. 650 min. 430 de Seite 03–15 nl pagina 16 – 28 fr page 29 – 41 it pagina 42 – 54 en page 55 – 67 es página 68 – 80 sv sid 81 – 933 Filterrahmen Schalter Lüfterstufen Oberschrank Wrasen- auszug Schalter Beleuchtung Gerätebeschreibung Gebrauchsanleitung Betriebsarten Betriebsarten Abluftbetrieb: ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb: ❑ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). 몇 Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs- anleitung. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe. 몇 Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.4 Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter,im Innenraum der Dunstabzugshaube zufinden. Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungsmerkmale beschriebensind, die nicht auf Ihr Gerät zutreffen.❑ Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen. 몇 Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. 몇 Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde 몇 Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung derGehäuseoberflächen bzw. Gefahr derBeschädigung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.❑ Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen fürIhre Sicherheit sowie zum Gebrauch undzur Pflege des Gerätes.❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. 몇 Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. 몇 Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. 몇 Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden. 몇 Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). 몇 Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. 몇 Dunstabzugshaube nur mit eingesetzten Lampen betreiben. 몇 Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. 몇 Dunstabzugshaube nie ohne Fettfilter betreiben. 몇 Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten. 몇 Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen.5 몇 Der Küchendunst wird am wirkungsvollsten beseitigt durch: Einschalten des Lüftersbei Kochbeginn. Ausschalten des Lüfterserst einige Minuten nach Kochende.Einschalten des Lüfters: Wrasenauszug ausziehen.❑ Der Lüfter ist in Betrieb. Gewünschte Lüftereinstellung wählen.Bedienelemente der verschiedenenModelle:Bedienen der Dunstabzugshaube

Beleuchtung:Hinweis: Die Beleuchtung kann zu jederZeit verwendet werden, auch wenn derWrasenauszug eingeschoben ist.

Stufe 1Stufe 2 Aus Ein Stufe 1Stufe 2Stufe 3Stufe 3Stufe 1Stufe 2

Ausschalten des Lüfters: Wrasenauszug bis Anschlag einschieben.Hinweis: Beim erneuten Ausziehen desWrasenauszuges arbeitet der Lüfter in derzuletzt gewählten Einstellung.

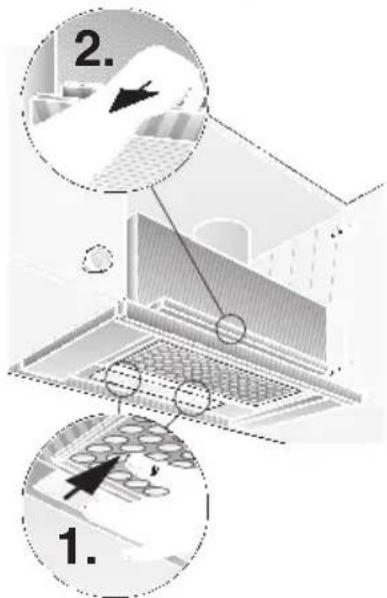

Filter und Wartung Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettfilter eingesetzt werden. Um den Fettfilter austauschen zu können, muß der Filterrahmen abgenommen werden. Aus- und Einbauen des Filterrahmens: Ausbauen:

Filterrahmen an den Griffmulden im Schauglas nach vorne schieben und dann von vorne ganz herausziehen. Einbauen:

Filterrahmen an Gehäuse ansetzen und ganz einschieben.

Schranktüre schließen. Vlies-Fettfilter: Die Filtermatte besteht aus schwer ent- flammbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflamm- barkeit und die Funktion der Dunstabzugs- haube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Austauschen des Vlies- Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

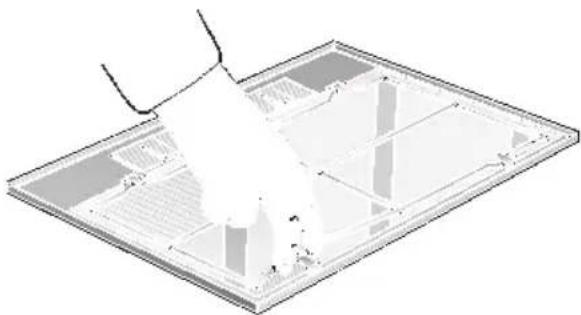

Austauschen des Vlies-Fettfilters: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. ❑ Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. ❑ Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvor- schriften eingehalten und eine optimale Funktion gewährleistet. Entsorgung des alten Vlies-Fettfilters: ❑ Vlies-Fettfilter enthalten keine Schad- stoffe. Sie sind kompostierbar und können als Bio-Müll entsorgt werden. Aus- und Einhängen des Vlies-Fettfilters:

1. Drahtgitter abnehmen.

2. Vlies-Fettfilter austauschen.

3. Drahtgitter wieder einsetzen.

Metall-Fettfilter: Die Filtermatte besteht aus unbrennbarem Metall. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorge- beugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.7 Filter und Wartung – Schraube und Flügelmutter liegen dem Aktivkohlefilter bei –.

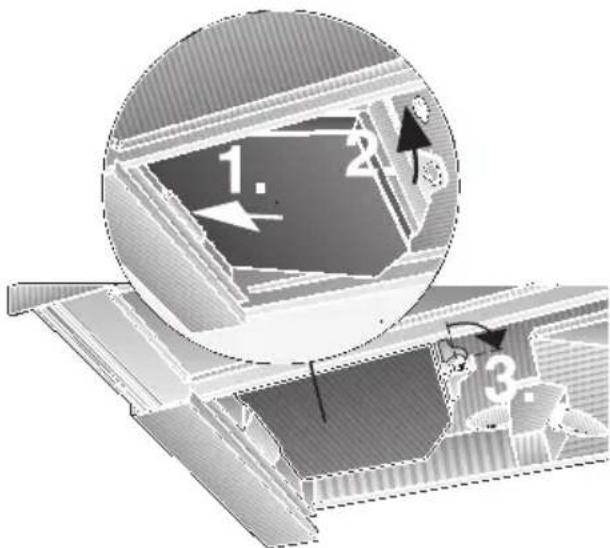

3. Aktivkohlefilter im Dunstabzugsgehäuse

auf der linken Seite oben anlegen, hochschwenken und mit der Flügelmutter verriegeln.

4. Filterrahmen wieder einbauen.

Der Ausbau des Aktivkohlefilters erfolgt in umgekehrter Reihenfolge. Wechsel des Aktivkohlefilters: Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör).

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schad- stoffe. Sie können z. B. als Restmüll entsorgt werden. Reinigen der Metall-Fettfilter: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden. ❑ Das Reinigen kann in der Geschirrspül- maschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ❑ Der Filter muss locker in der Geschirr- spülmaschine liegen. Er darf nicht eingeklemmt sein. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen. Aus- und Einbauen des Metall-Fettfilters: Siehe Aus- und Einbauen des Vliesfett- filters. Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Der Aktivkohlefilter wird über dem Fettfilter in die Dunstabzugshaube eingebaut. Ein- und Ausbauen:

1. Filterrahmen ausbauen

(siehe Filter und Wartung).

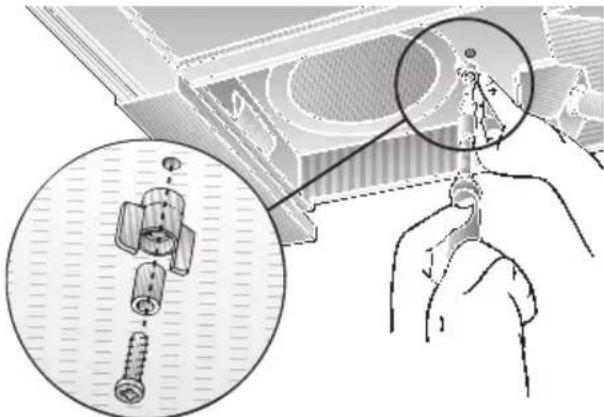

2. Schraube durch Flügelmutter und Hülse

stecken und in das Gehäuse eindrehen (nur beim ersten Einbau erforderlich).8 Reinigen und Pflegen Bei Geräten mit Glasplatte im Wrasen- auszug:

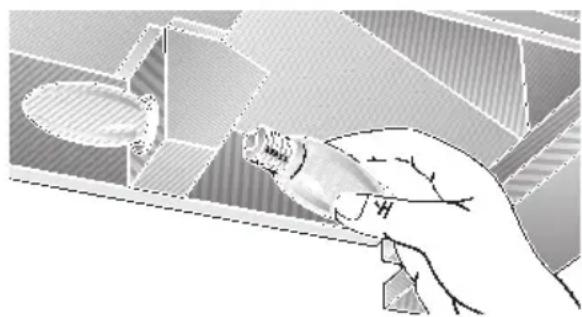

Die Glasplatte ist einfach abnehmbar und kann in der Geschirrspülmaschine gereingt werden. Auswechseln der Lampe

1. Dunstabzugshaube ausschalten und

durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.

2. Wrasenauszug ausziehen und den Filter-

3. Lampen austauschen.

(Handelsübliche Kerzenlampen max. 40 Watt, Sockel E 14).

4. Filterrahmen wieder einsetzen.

5. Netzstecker wieder einstecken oder

Sicherung einschalten. Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. 몇 Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ❑ Kratzen Sie angetrocknete Ver- schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme. 몇 Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden. Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. ❑ Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft. Aluminium-, Lack- und Kunststoff- oberflächen: ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster- reinigungsmittel. ❑ Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.9 Montageanleitung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- geräten: 몇 Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. 몇 Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. 몇 Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. 몇 Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs- haube: 650 mm, Abb. 1. 몇 Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. 몇 Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. 몇 Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. 몇 Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. 몇 Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 430 mm, Abb. 1. 몇 Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. 몇 Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.10 Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

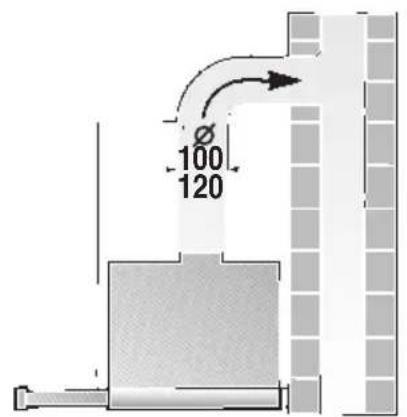

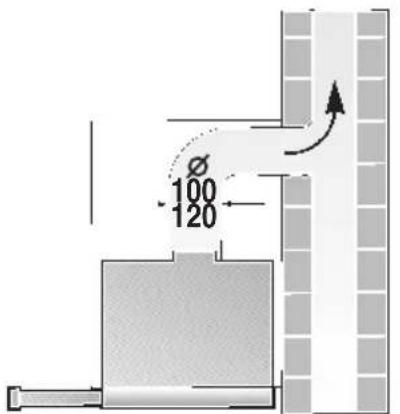

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Bei Abluftbetrieb sollte in der Dunstab- zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Optimale Leistung der Dunstabzugs- haube:

Kurzes, glattes Abluftrohr.

Möglichst wenig Rohrbögen.

Möglichst große Rohrdurchmesser (am besten l 120 mm ) und große Rohr- bögen.

Vor der Montage Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung. 몇 Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre: Wir empfehlen Innendurchmesser mind. 120 mm.

Flachkanäle müssen einen gleichwerti- gen Innenquerschnitt wie Rundrohre mit 100/120 mm Innendurchmesser haben. Sie sollten keine scharfen Umlenkungen haben. l 100 mm ca. 078 cm

Bei abweichenden Rohrdurchmessern:

Dichtstreifen einsetzen.

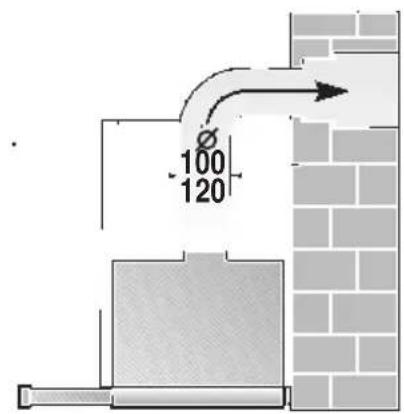

Bei Abluftbetrieb für ausreichend Zuluft sorgen. Anschluss Abluftrohr: Rohrdurchmesser: 100 oder 120 mm.

Beiligenden Abluftstutzen einsetzen und bis Anschlag verdrehen.

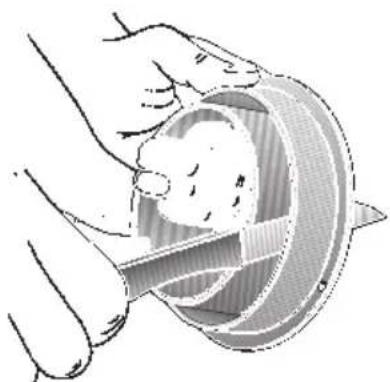

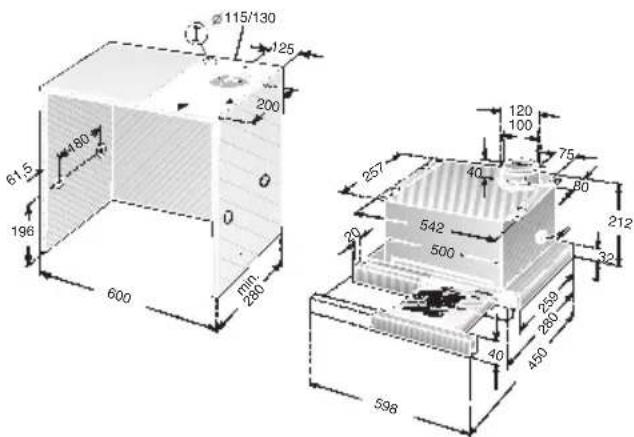

Bei Rohrdurchmesser 120 mm den inneren Teil des Abluftstutzens heraus- schneiden. Abluft nach oben:

Dazu Öffnung in der Decke des Ober- schrankes, mit Auskerbung für Elektro- Anschlusskabel herstellen. – Schablone

I liegt bei –. 몇 Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite der Gebrauchs- anleitung. Abluft direkt nach hinten: – innerhalb des Oberschrankes –.

Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen. Umluftbetrieb ❑ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist. Vorbereiten:

Öffnung in der Decke des Ober- schrankes, mit Auskerbung für Elektro- Anschlusskabel herstellen. – Schablone

Vorbereiten Oberschrank 몇 Auf Mindestabstand Kochstellen – Dunstabzugshaube von 650 mm (bei Gas- Kochstelle) bzw. 430 mm (bei Elektro- Kochstellen) achten. Diese Dunstabzugshaube ist zum Ein- bauen in einen Oberschrank mit folgenden Abmessungen vorgesehen: Breite: 600 mm Tiefe: 280 bis 350 mm Höhe: mind. 280 mm. Vorbereiten:

1. Schrankboden – falls vorhanden –

entfernen. 몇 Die Stabilität des Schrankes muss gewährleistet sein.

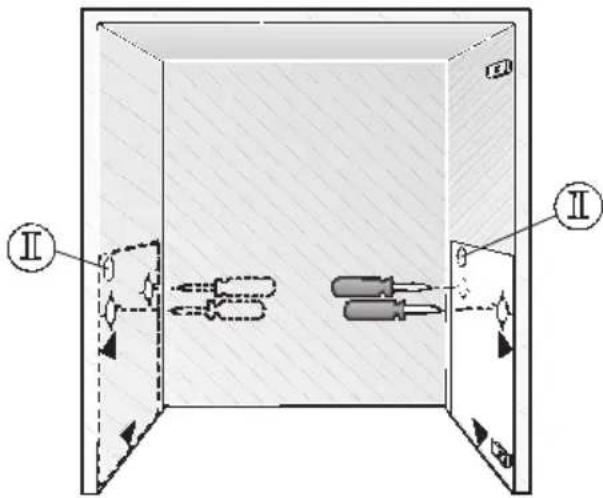

2. Je zwei Befestigungspunkte – rechts

und links – an den Schrankinnenseiten anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2 mm – max. 10 mm tief. Zum Anreißen der Befestigungspunkte beiliegende Schablone

II verwenden. Achtung:

Die Befestigungspunkte auf der Schablone sind so festgelegt, dass eine 20 mm dicke Griffleiste korpusbündig montiert werden kann.

Wird keine Griffleiste montiert, müssen die Befestigungspunkte 20 mm nach vorne versetzt werden. Bei Schranktiefen von mehr als 280 mm kann das Gerät nach hinten versetzt wer- den, . . . wenn die Lichtleiste der Einbauküche . . . nach hinten versetzt ist, . . . wenn die Griffleiste mehr als 20 mm . . . dick ist. Dazu die Befestigungspunkte entspre- chend weiter nach hinten versetzen.

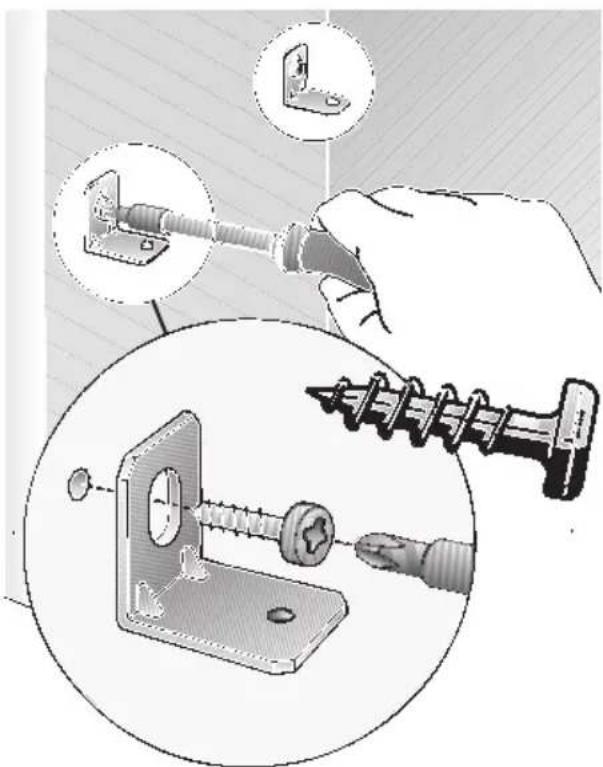

3. Die 4 beiliegenden Befestigungswinkel

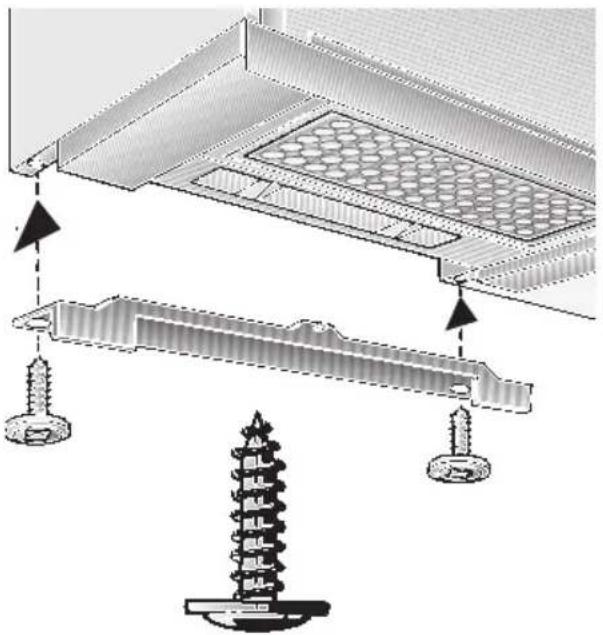

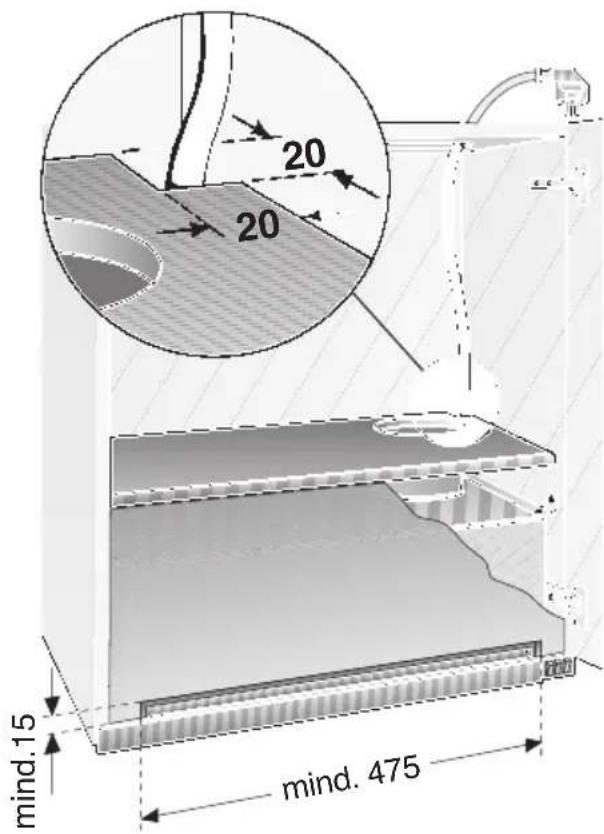

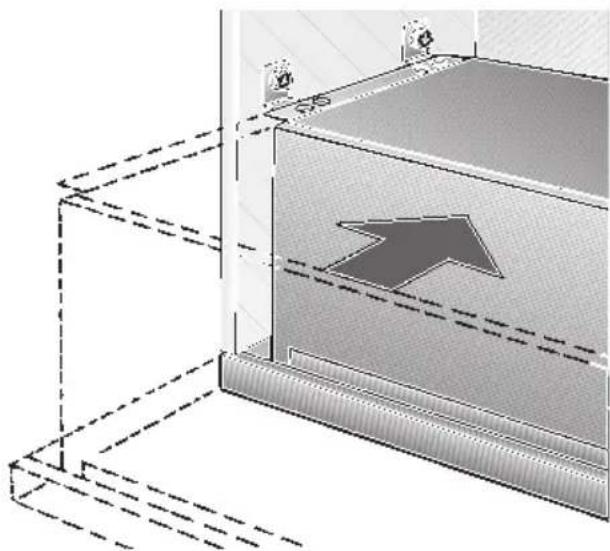

ausrichten und festschrauben.13 Einbauen in den Oberschrank 1. Schranktüre ausrichten, wenn Scharniernach Einbau der Dunstabzugshaubenicht mehr zugänglich ist.2. Dunstabzugshaube auf den Befestigungswinkeln aufsetzen und einschieben. 4. Unmittelbar über der Dunstabzugs-haube einen Zwischenboden montieren.Öffnungen für die Rohrverbindung undfür das Netzanschlusskabel vorsehen.

mind.15 mind. 475 몇 Ist der Zwischenboden fest eingebaut, müssen 4 Löcher so gebohrt werden, dassdie 4 Befestigungsschrauben für die Dunstabzugshaube zugänglich sind.5. Netzanschlusskabel durch die Öffnungim Oberschrank legen und die Rohrverbindung herstellen.6. Elektrische Verbindung herstellen.

7. Wird an den Wrasenauszug keine

Griffleiste montiert, müssen die 3 Löcher mit den beiliegenden Kappen verschlossen werden.Wichtig: Die Dunstabzugshaube mussauf den 4 Befestigungswinkeln sicheraufliegen.3. Beiliegende 4 Schrauben leicht eindrehen, Dunstabzugshaubeausrichten und festschrauben. 몇 Kontrollieren, dass die Dunstabzugs- haube fest im Schrank sitzt.14 Einbauen in den Oberschrank

8. Wandabdeckung falls erforderlich auf

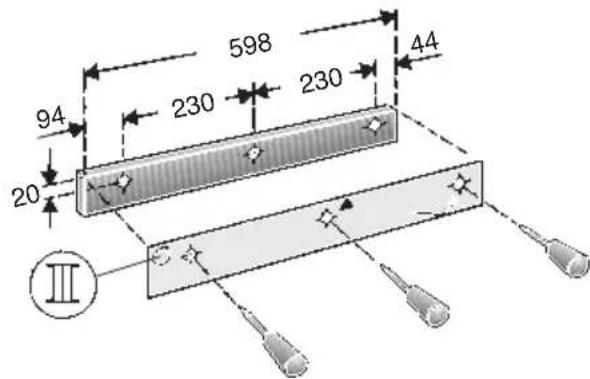

das benötigte Maß kürzen (z. B. absägen) und an den Oberschrank festschrauben. Einbau einer Griffleiste:

An den Wrasenauszug kann eine Griffleiste montiert werden.

Die Griffleiste kann eine zum Küchen- möbel passende Holzleiste, oder eine als Sonderzubehör erhältliche Griffleiste sein (siehe Sonderzubehör in der Gebrauchsanweisung).

1. Mit beiliegender Schablone

III die 3 Befestigungspunkte an der Griffleiste anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2 mm – max. 10 mm tief.

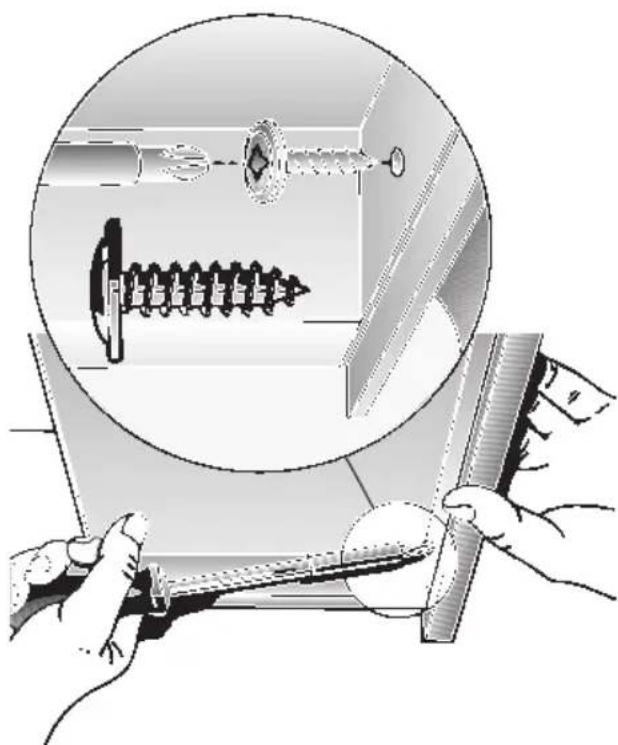

2. Griffleiste ausrichten und am Gerät mit

den 3 beiliegenden Schrauben fest- schrauben.

Elektrischer Anschluss Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt über dem Oberschrank oder in dessen unmittelbarer Nähe anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlos- sen sein.
