Tekniska Egenskaper	Fläktkåpa CONSTRUCTA CD10350, väggmodell, inbyggd motor, max luftflöde 400 m³/h, ljudnivå 60 dB, inbyggd LED-belysning.
Användningslägen	Utdrags- eller recirkulationsfunktion, 3 effektlägen, fettfilter maskindiskbart.
Underhåll och Reparation	Fettfilter ska rengöras regelbundet, kolfilter ska bytas var 6:e månad i recirkulationsläge.
Säkerhet	Skydd mot överbelastning, uppfyller gällande säkerhetsstandarder.
Allmän Information	Mått: 60 cm bred, väggmontering, 2 års garanti, modern design anpassad för alla kök.

Vanliga frågor - CD10350 CONSTRUCTA

Fläkten startar inte, vad ska jag göra?

Kontrollera att fläkten är korrekt ansluten till ett fungerande eluttag. Se också till att säkringen inte är trasig.

Fläktens lampor fungerar inte.

Byt ut lamporna om de är trasiga. Kontrollera också att ljusbrytaren är i "på"-läge.

Fläkten låter onormalt.

Ett överdrivet ljud kan indikera ett problem med motorn eller fettansamling. Rengör filtren och kontrollera att inget blockerar fläkten.

Hur rengör jag fläktens filter?

Ta bort filtren enligt bruksanvisningen. Tvätta dem med varmt tvålvatten eller placera dem i diskmaskinen om det anges.

Fläkten ventilerar inte ordentligt.

Kontrollera att filtren inte är igensatta och att ventilationskanalen inte är blockerad. Se också till att fläkten är korrekt installerad.

Hur justerar jag fläktens hastighet?

Använd fläktens kontrollpanel för att välja önskad ventilationshastighet. Se manualen för detaljerade instruktioner.

Fläkten avger en obehaglig lukt.

Detta kan bero på smutsiga filter. Rengör eller byt ut filtren och kontrollera att ventilationskanalen är ren.

Fläktens kontroller svarar inte.

Försök att koppla ur fläkten i några minuter och anslut den sedan igen. Om problemet kvarstår, kontakta kundtjänst.

Vad är monteringsproceduren för fläkten?

Följ monteringsanvisningarna i bruksanvisningen. Se till att du har alla nödvändiga verktyg och följer säkerhetsföreskrifterna.

Var kan jag hitta reservdelar till fläkten?

Reservdelar kan beställas från Constructas kundtjänst eller i specialbutiker för hushållsapparater.

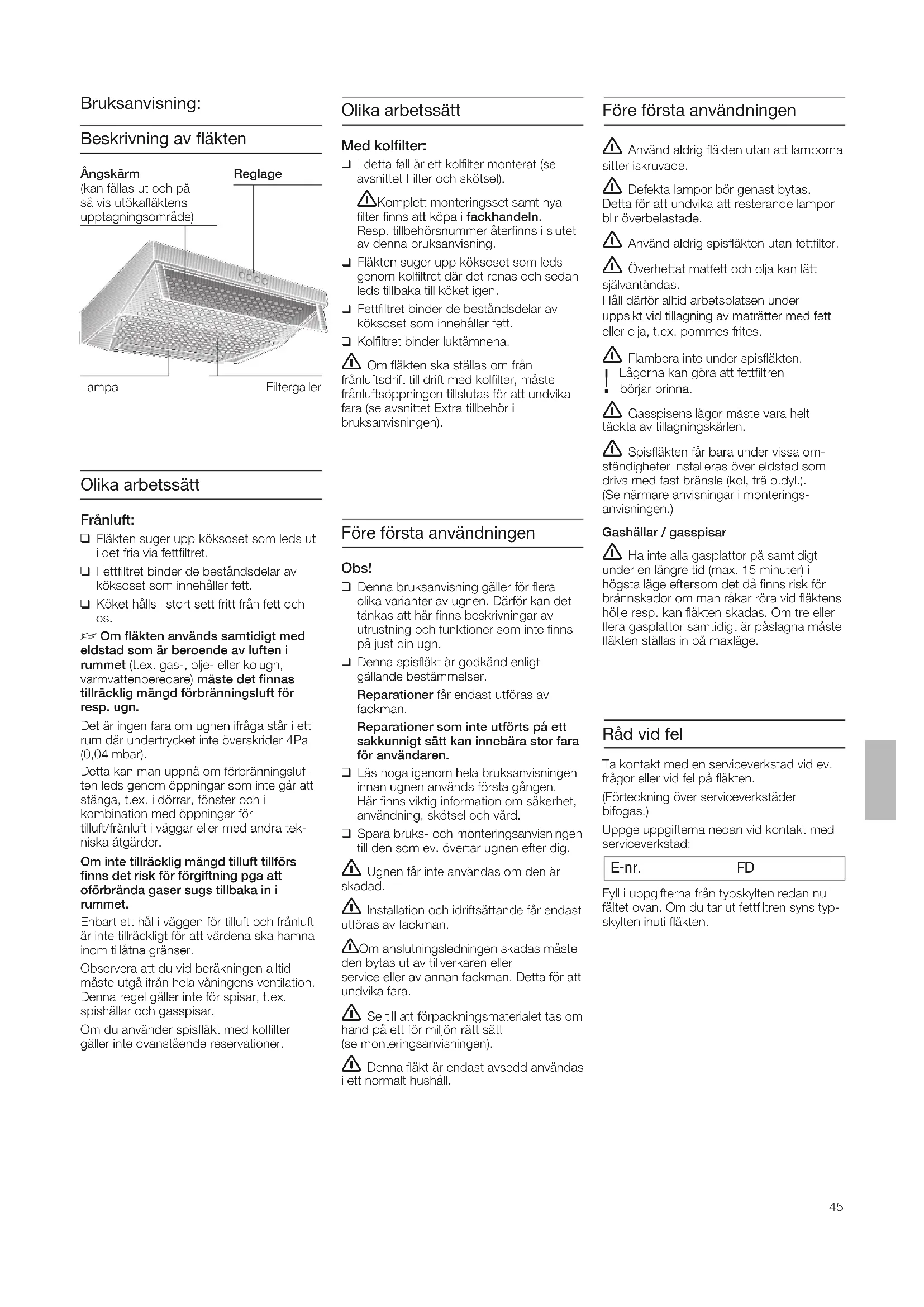

BRUKSANVISNING CD10350 CONSTRUCTA

[sv] Bruks- och monteringsanvisning 45

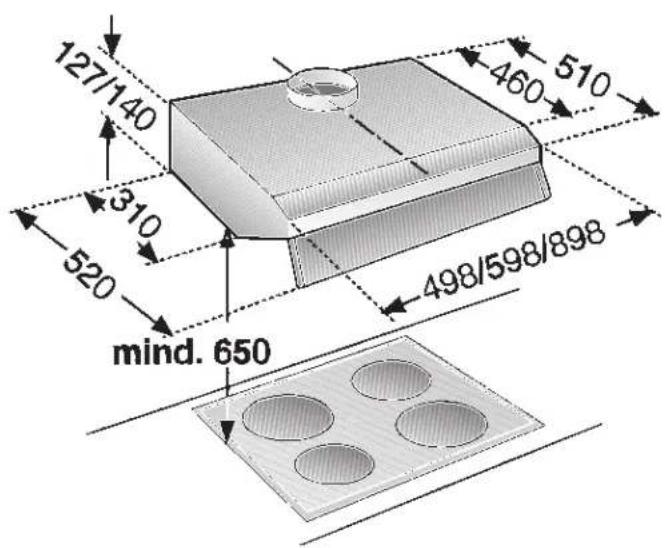

Abb. 1

127/140 310 520 mind. 650 460 510 498/598/898

Gebrauchsanleitung

Gerätebeschreibung

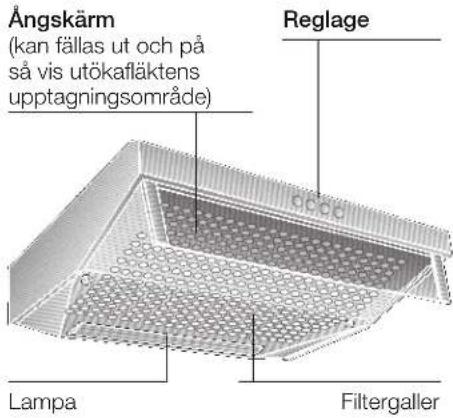

Beskrivning av fläkten

Ångskärm (kan fällas ut och på så vis utökafläktens upptagningsområde) Reglage Lampa Filtergaller

Olika arbetssätt

Frånluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Olika arbetssätt

Med kolfilter:

☐ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel).
⚠Komplett monteringsset samt nya filter finns att köpa i fackhandeln. Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning.
Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
□ Kolfiltret binder luktämnena.

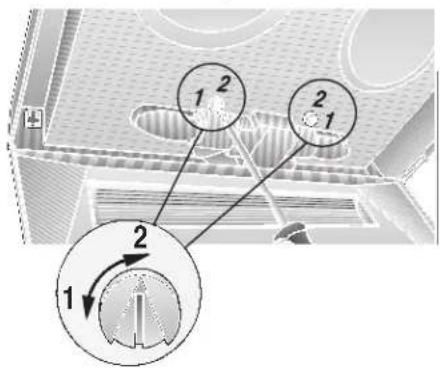

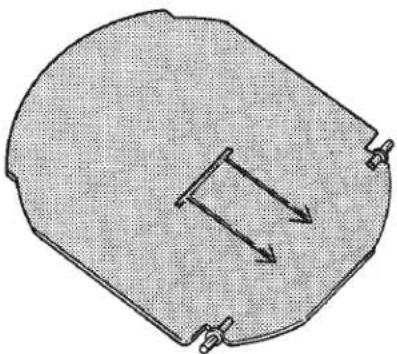

⚠ Om fläkten ska ställas om från frånluftsdrift till drift med kolfilter, måste frånluftsöppningen tillslutas för att undvika fara (se avsnittet Extra tillbehör i bruksanvisningen).

Före första användningen

Obs!

Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan det tänkas att här finns beskrivningar av utrustning och funktioner som inte finns på just din ugn.
☐ Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Läs noga igenom hela bruksanvisningen innan ugnen används första gången. Här finns viktig information om säkerhet, användning, skötsel och vård.
☐ Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen efter dig.

⚠ Ugnen får inte användas om den är skadad.

⚠️ Installation och idriftsättande får endast utföras av fackman.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

⚠️ Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).

⚠️ Denna fläkt är endast avsedd användas i ett normalt hushåll.

Före första användningen

⚠ Använd aldrig fläkten utan att lamporna sitter iskruvade.

⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.

⚠️ Använd aldrig spisfläkten utan fettfilter.

Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.

⚠️ Gasspisens lågor måste vara helt täckta av tillagningskärlen.

⚠ Spisfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monteringsanvisningen.)

Gashällar / gasspisar

Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge.

Råd vid fel

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Förteckning över serviceverkstäder bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr. FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

Så används fläkten

⚠️ Köksoset avlägsnas mest effektivt om du:

☐ Startar fläkten i samband med att du börjar tillagningen.
Stänger av fläkten först några minuter efter det att du lagat färdigt maten.

Belysning		Fläkthastighet
Från Till	01	102	långsam Från snabb

Filter och underhåll

Olika fettfilter kan användas för att binda de beståndsdelar av köksoset som innehåller fett.

Pappersfilter:

Filtermattan består av icke lättantändligt material.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt pappersfilter förebyggs risken för brand i samband med fritering resp. stekning.

Byte av pappersfilter:

- Vid normal användning (1-2 timmar varje dag) måste pappersfettfiltret bytas till nytt efter 8-10 veckor. På pappersfilter med tryck ska filtret bytas senast när det färgade trycket upplösts.

□ Använd endast originalfilter.

Originalfilter är en garanti för att säkerhetsföreskrifterna åtföljs och för att fläkten ska fungera optimalt.

Gammalt pappersfilter:

☐ Pappersfilter innehåller inga giftiga eller skadliga ämnen. De är komposterbara och kan slängas som köksavfall.

Filter och underhåll

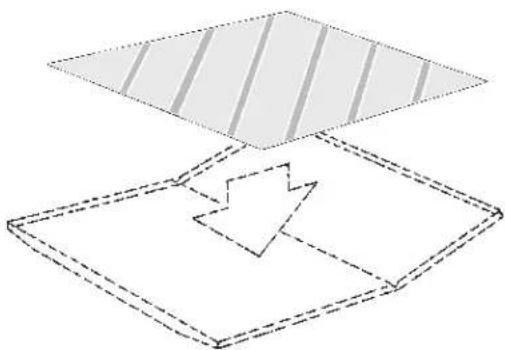

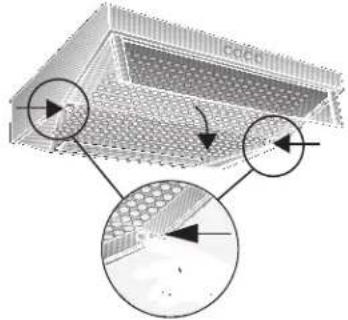

Ta ut / sätta in nytt pappersfilter:

1. Tryck in läsmekanismen till höger och vänster på filtergallret.

1. Ta bort trådgallret och sedan den mättade filtermattan.

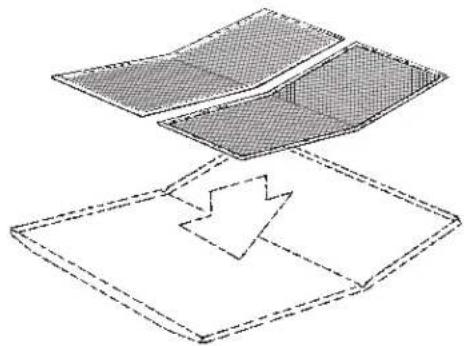

1. Rengör filtergallret och lägg i en ny filtermatta.
2. Kläm fast filtermattan med hjälp av trådgallret.
3. Sätt tillbaka filtergallret.

⚠️Kontrollera att låsmekanismen till höger och vänster på gallret hamnar rätt.

Metallfettfilter:

Filtermattorna består av obrännbart material.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt metallfettfilter förebyggs risken för brand i samband med fritering resp. stekning.

Metallfettfilter:

☐ Vid normal drift (fläkten används 1-2 timmar om dagen) måste metallfettfiltren rengöras 1 gång per månad.
Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något.
☐ Filtret får inte klämmas fast i diskmaskinen utan måste ligga löst.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Använd inga starka rengöringsmedel som innehåller syra eller tvättvätska. Borsta efter rengöringen filtren ordentligt, skölj väl och låt dropptorka.

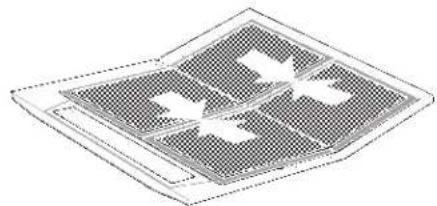

Ta ut / sätta tillbaka metallfettfiltren

(Se anvisningarna för filtermattan):

1. Rengör filtergallret och filtermattorna.
2. Lägg tillbaka de rengjorda filtermattorna och kläm fast dem med hjälp av trådgallret. Se noga till att det inte blir någon luftspringa i mitten.

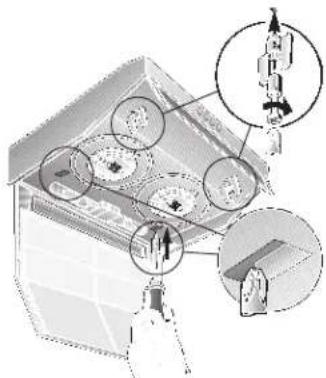

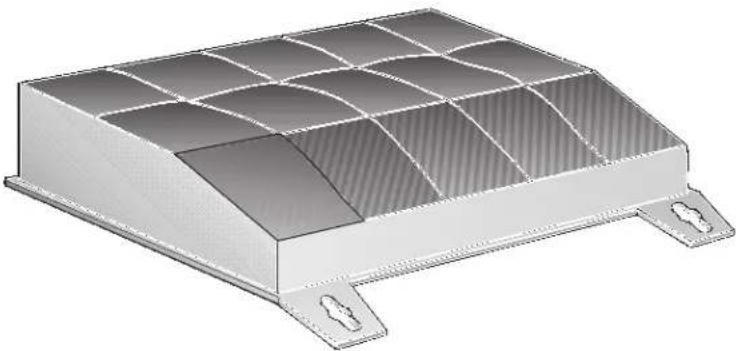

Kolfiltret binder luktämnena.

(Se anvisningarna för filtermattan)

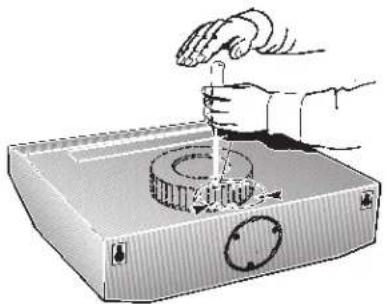

1. Stick skruvarna genom vingmuttrarna och hylsorna och vrid skruvarna till vänster och höger i mellandelen (behöver bara göras första gången filtret sätts in). Skruvar, vingmuttrar och hylsor följer med kolfiltret.
2. Tryck med en skruvmejsel eller liknande in flikarna på båda sidor om höljet (behöver bara göras första gången filtret sätts in).

Filter och underhåll

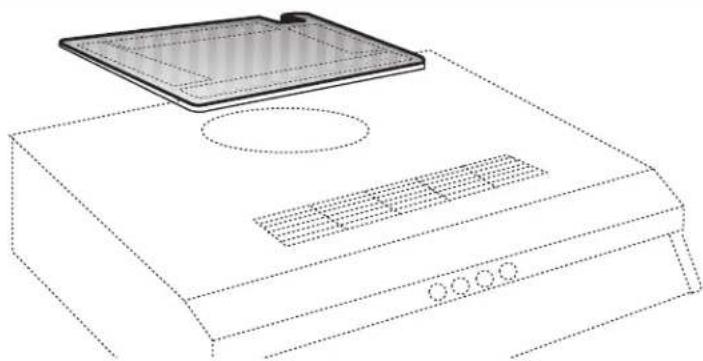

1. Sätt in kolfiltret baktill, fäll upp det och lås fast det på båda sidor med vingmuttrarna.

⚠️På fläktar 50 cm breda är flikarna på båda sidor infällda.

På fläktar 60 cm och 90 cm breda måste flikarna fällas ut.

☐ Vid normal användning (1-2 timmar varje dag) måste kolfiltret bytas till nytt ca 1 gång per år.
☐ Nya kolfilter finns att köpa i fackhandeln (se Extra tillbehör).
□ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

Det gamla kolfiltret:

☐ Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga sopor.

Rengöring och skötsel Byte av lampa

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.
☐ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.
☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.
Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan.
☐ Ons! Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.

Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.
☐ Ytorna rengörs i slipriktningen.
⚠ Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Ytor av aluminium och plast, lackerade ytor:

Använd en mjuk fönster- eller microfiberduk som inte luddar av sig.
Använd inte torr torkduk.
□ Använd ett milt fönsterrengöringsmedel.
☐ Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.
Använd inte skurmedel.

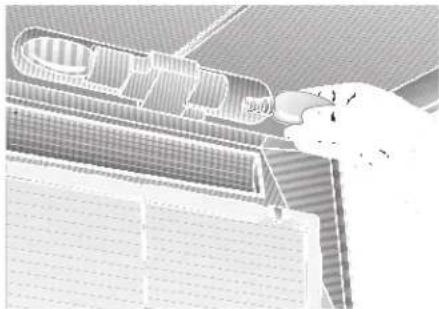

1. Stäng av fläkten. Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen.
2. Ta ut fettfiltren (se avsnittet Filter och underhåll).
3. Byt till ny lampa (finns att köpa i handeln, max. 40 W, sockel E 14).

1. Sätt tillbaka fettfiltren.
2. Sätt stickkontakten i vägguttaget resp. skruva åter i säkringen.

⚠ Gamla uttjänta produkter är inte värdelöst avfall.

Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla fläkten innan den lämnas till skrotning.

⚠ Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

⚠ Fläkten har två olika arbetssätt: frånluft eller med kolfilter.

⚠ Spisfläkten ska alltid placeras mitt över häll/spis.

⚠ Minimiavständ mellan elektriska kokzoner och fläktens underkant: 650 mr

Fläkten får monteras över eldstad för fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll.

⚠️Ju mindre avständ mellan spisfläkt och spis desto större risk för att det bildas vattendroppar på fläktens undersida p.g.a. vattenånga.

Kompletterande anvisningar vid montering över gasspis/-häll:

⚠ Om fläkten ska monteras över gasspis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland).

⚠️Följ gällande anvisningar för montering av spisfläktar samt de monterings-anvisningar tillverkaren av gasspisen/-hällen lämnar.

⚠ Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavständ 50 mm.

⚠️För gashällar gäller att minsta avständ från fläktens underkant till gallret som tillagningskärlet står på ska vara: 650 mm, se bild 1.

Före monteringen

Frånluft

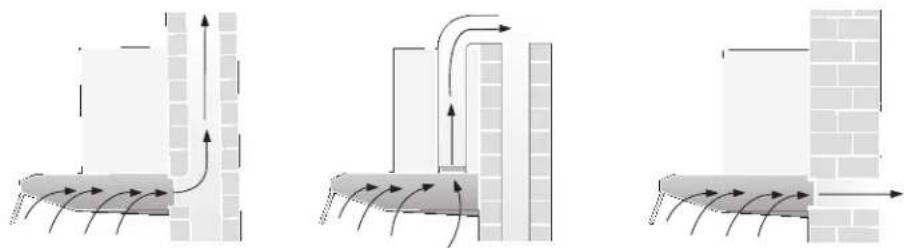

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Vid frånluft bör kallrasskydd monteras såvida inte detta redan finns monterat i rör resp. spismur.

Om kallrasskydd inte levereras tillsammans med fläkten kan det köpas i fackhandeln (se under Extra tillbehör i bruksanvisningen).

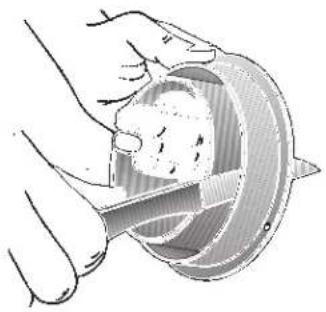

⚠️Skär inte ut den inre delen av rörstosen.

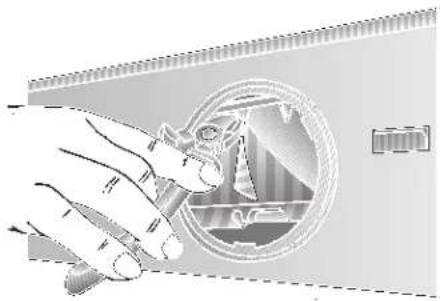

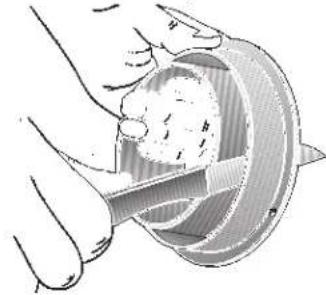

Så här monteras kallrasskyddet:

Sätt in kallrasskyddets båda klaffar i hålen på rörstosen.

Före monteringen

Om luften ska ledas ut genom yttervägg bör teleskopisk anslutningslåda mot mur användas. Ej tillåtet i Sverige.

Så här fungerar spisfläkten mest effektivt:

□ Kort, slät imkanal.
Så få rörkrökar som möjligt.
☐ Så stor diameter som möjligt på rör och rörkrökar (helst ∅ 120 mm).

Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.

□ Runda kanaler:
Kort frånluftskanal: inre diameter minst 100 mm, Lång frånluftskanal: inre diameter minst 120 mm.
☐ Platta kanaler måste ha likvärdig inre area som runda med inre diameter 100/120 mm.
Kanalerna bör inte ha några skarpa böjar.
100 mm ca. 78 cm ^2 125 mm ca. 113 cm ^2
□ Vid avvikande rördiameter: Sätt in tätningslister.
□ Vid frånluft: Sörj för tillräcklig ventilation.

Frånluften leds direkt uppåt:

Kanalens diameter: 100 eller 120 mm.
Bryt loss luckan på fläktens ovansida genom att slå lätt med ett verktyg på de kritiska punkterna.

⚠️Håll verktyget lodrätt för att undvika skador på fläkten.

☐ Ta ut den lossade plåtbiten (annars kan den förorsaka missljud och störningar).
□ Kanal ø 120 mm: skär bort den inre delen av röret.

Sätt in röret och vrid till stoppet.

Frånluften leds direkt bakåt:

Kanalens diameter: 100 mm
Bryt loss luckan på fläktens baksida genom att slå lätt med ett verktyg på de kritiska punkterna.

⚠️Håll verktyget lodrätt för att undvika skador på fläkten.

☐ Ta ut den lossade plåtbiten (annars kan den förorsaka missljud och störningar).
Spisfläkt med 2 motorer: öppningen vid plastdelen måste riktas bakåt. Dela de tre räfflorna och ta ut den avskurna delen.

Skär av rörstosens ytterdel.

Sätt in den inre delen och vrid till stoppet.

Kolfilter

☐ Om anslutning till husets ventilationskanal inte är möjlig.
☐ Luften renas till största delen i ett extra kolfilter och leds sedan tillbaka till rummet igen.
☐ Montering: se den bruksanvisning som följer med kolfiltret.
☐ Om spisfläkten ska ändras från frånluftsdrift till drift med kolfilter måste frånluftsöppningen täckas över. Detta för att undvika fara. (Se avsnittet Extra tillbehör i bruksanvisningen.)

Elektrisk anslutning

Spisfläkten får endast anslutas till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddad genom jordning.

Det jordade vägguttaget bör om möjligt installeras direkt ovanför spisfläkten eller i dess omedelbara närhet.

Det jordade uttaget bör vara anslutet via en egen säkring.
☐ Om det jordade uttaget inte längre går att nå sedan fläkten väl monterats, måste frånskiljare användas som vid fast anslutning.

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

Om fast anslutning krävs:

Fast anslutning får endast utföras av behö- rig elektriker. Frånskiljare måste användas.

Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig fränslagning. Dit hör LS-omkopplare och skyddsbrytare.

Elektriska data:

Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen.

⚠️Före reparationer: Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

Anslutningsledningens längd: 1,30 m.

Spisfläkten är avstörd enligt EUs bestämmelser för radioavstörning.

Montering

I vägg

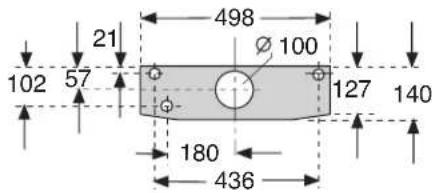

Fläkt 50 cm bred: med 3 skruvar.

21 498 Ø 100 102 57 127 140 180 436

Fläkt 60 cm bred: med 3 skruvar.

21 598 Ø 100 102 57 127 140 180 536

Montering

Fläkt 90 cm bred: med 5 skruvar.

21 102 57 898 Ø 100 127 140 180 536 836

1. Markera borrhålen i väggen. Mätten framgår av bild eller använd mall.
2. Borra hål ø 8 mm och tryck in resp. plugg helt.

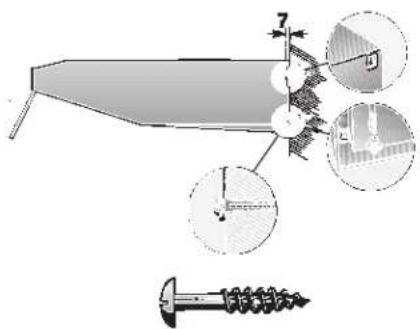

3. Skruva in de övre skruvarna (till vänster och höger) tills det återstår ca. 7 mm mellan skruvhuvud och vägg.

1. Ta av filtergallret (se bruksanvisningen).
2. Haka fast spisfläkten.
3. Dra åt den nedre skruven med underläggsbricka från spisfläktens insida.

I överskåp

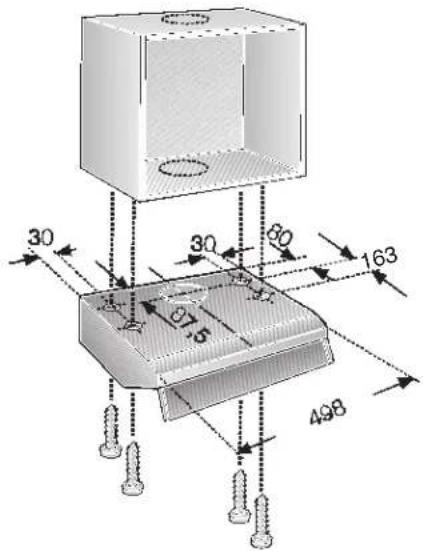

Fläkt 50 cm bred: med 4 skruvar.

30 30 60 163 5 498

Fläkt 60 cm bred: med 4 skruvar.

30 30 60 163 5 598

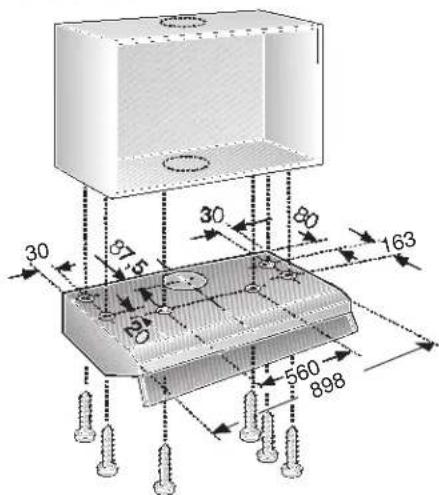

Fläkt 90 cm bred: med 6 skruvar.

30 81 5 30 80 163 30 560 898

1. Borrhålens lägen framgår av bild eller placera mallen mot överskåpets undersida.
2. Markera borrhålen och märk med en syl. Markera frånluftsöppningen och såga ur den.
   Tänk på hur elledningen ska dras; såga ev. en extra öppning för den i skåpet.
3. Ta av filtergallret (se bruksanvisningen).
4. Fäst ordentligt spisfläkten i skåpets undersida med skruvarna.

När monteringen är klar

Frånluft:

Fäst bifogad täckfolie över ventilationsgallret på fläktens ovensida. Ytan måste vara ren.

□ Sätt samman rören.

Fläkt med 2 motorer

Ställa in driftsätt:

Frånluft: Läge 1
Kolfilter: Läge 2
☐ Inställningen görs till vänster och höger. Använd en skruvmejsel.

1 2 2 1 2 1

□ Koppla fläkten till elnätet.
Sätt i filtergallret (se bruksanvisningen).

Vikt i kg:

	FränluftBredd Kolfilter
50 cm	7,0	8,0
60 cm1-motor	8,0	9,0
60 cm2-motorer	10,0	11,0
90 cm	13,0 14,0

Rätt till tekniska ändringar förbehålles.

Notizen

	CZ 5200 X0
	CZ 5310 X3
	CZ 5110 X3
	266657
	084848
