CD10350 - Afzuigkap CONSTRUCTA - Gratis gebruiksaanwijzing en handleiding

Merk	Constructa
Model	CD10350
Producttype	Afzuigkap
Beschikbare breedte	50 cm, 60 cm of 90 cm
Gewicht (afhankelijk van breedte en uitvoering)	7,0 tot 14,0 kg
Voedingsspanning	230 V, 50 Hz (zie typeplaatje)
Afzuigvermogen	Meerdere snelheden (schakelaar)
Verlichting	Lampen max 40 W, fitting E14
Bedrijfsmodi	Afvoer naar buiten of recirculatie met actief koolfilter
Vetfilter	Vlies of metaal, afhankelijk van versie
Onderhoud vlies vetfilter	Vervangen om de 8 tot 10 weken (normaal gebruik)
Onderhoud metaal vetfilter	1 keer per maand reinigen, vaatwasserbestendig
Actief koolfilter	Ongeveer 1 keer per jaar vervangen
Minimale afstand boven het kookoppervlak	650 mm (elektrisch of gas)
Lengte netsnoer	1,30 m
Veiligheid	Let op hete vetten, niet flamberen onder de afzuigkap, uitschakelen voor onderhoud
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de klantenservice van Constructa

Veelgestelde vragen - CD10350 CONSTRUCTA

Wat is de aanbevolen montagehoogte voor de afzuigkap CD10350?

De minimale afstand tussen het kookoppervlak en de onderrand van de afzuigkap is 650 mm voor elektrische en gasfornuizen.

Hoe onderhoud ik het vetfilter van de afzuigkap?

Voor het vlies vetfilter vervangt u het elke 8 tot 10 weken. Voor het metalen filter reinigt u het een keer per maand in de vaatwasser of met de hand met warm water en afwasmiddel.

Hoe vaak moet het koolfilter worden vervangen?

Het actieve koolfilter moet ongeveer een keer per jaar worden vervangen bij normaal gebruik (1 à 2 uur per dag). Gebruik uitsluitend originele filters.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder vetfilter. Dit brandgevaar en kan het apparaat beschadigen.

Hoe vervang ik de lamp van de afzuigkap?

Schakel de afzuigkap uit, verwijder de vetfilters, vervang de defecte lamp door een lamp van max 40 W, fitting E14, en monteer de filters weer terug.

Kan de afzuigkap in recirculatiemodus werken?

Ja, u moet dan een actief koolfilter (apart verkrijgbaar) installeren om geuren te neutraliseren. De lucht wordt vervolgens terug de keuken in geblazen.

Welke schoonmaakmiddelen moet ik gebruiken voor de afzuigkap?

Gebruik warm water met afwasmiddel of een niet-agressieve glasreiniger. Vermijd schuursponzen, zure of alkalische reinigingsmiddelen en spiritus.

Hoe installeer ik de afzuigkap in afvoermodus naar buiten?

De vervuilde lucht wordt via een kanaal naar buiten afgevoerd. Houd rekening met lokale voorschriften en zorg voor voldoende luchttoevoer in de ruimte voor verbrandingstoestellen.

De afzuigkap maakt geluid, is dat normaal?

Enig afzuiggeluid is normaal. Om het geluid te verminderen, gebruik een afvoerkanaal dat kort, glad en van voldoende diameter is (100 of 120 mm). Vermijd te scherpe bochten.

Waar vind ik de onderdeelnummers?

De referentienummers van accessoires (filters, lampen) staan aan het einde van de handleiding. U kunt bestellen bij uw gespecialiseerde dealer of de klantenservice van Constructa.

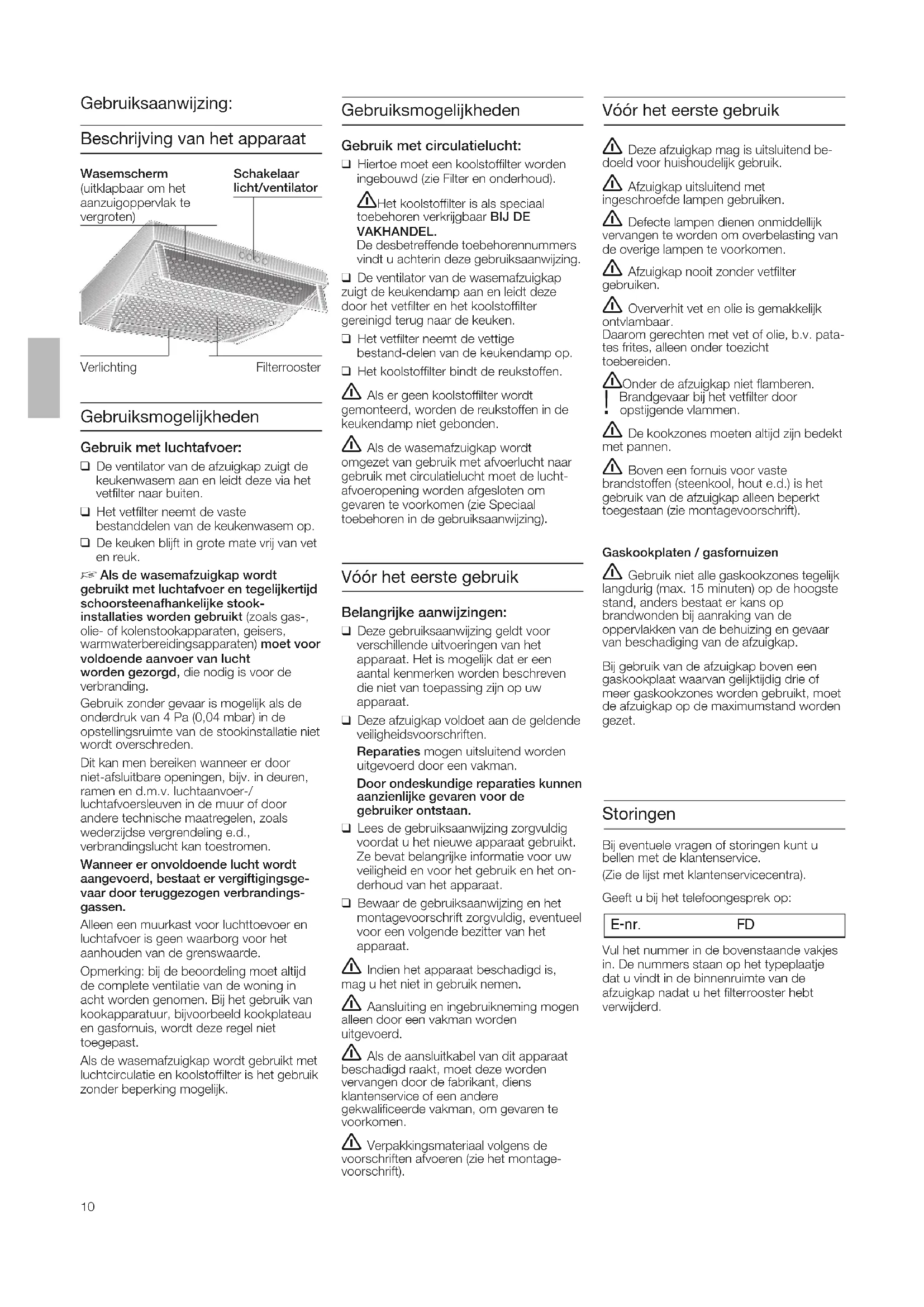

GEBRUIKSAANWIJZING CD10350 CONSTRUCTA

[nl] Gebruiksaanwijzing en installatievoorschrift 10

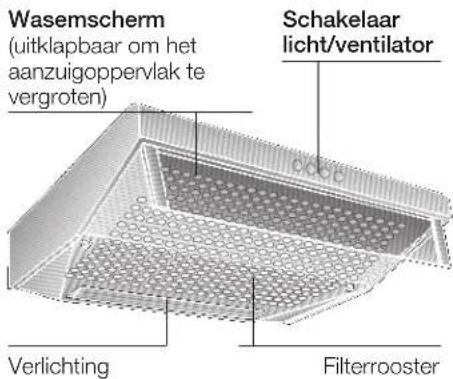

Beschrijving van het apparaat

Gebruiksmogelijkheden

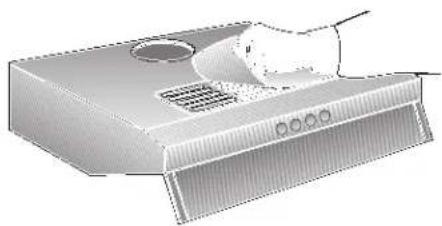

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
☐ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasformuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Gebruiksmogelijkheden

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠ Het koolstofffilter is als speciaal toebehoren verkrijgbaar BIJ DE VAKHANDEL.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken.

☐ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.

☐ Het koolstofffilter bindt de reukstoffen.

Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht moet de lucht-afvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Vóór het eerste gebruik

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠️ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

Vóór het eerste gebruik

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
⚠️ Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.
Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
⚠ De kookzones moeten altijd zijn bedekt met pannen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedienen van de wasemafzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

☐ Inschakelen van de wasemafzuigkap bij het begin van het koken.
□ Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken.

Verlichting		Ventilatorstanden
uit	0		zacht
aan	1		uit hard

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukendamp kunnen verschillende vetfilters worden gebruikt.

Vlies-vetfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Attentie:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd vervangen van het vliesvetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normaal gebruik (dagelijks 1 à 2 uur) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen.

Vlies-vetfilters met opdruk uiterlijk vervangen wanneer de kleuren van de opdruk vervagen.

□ Gebruik uitsluitend originele filters.

Hierdoor worden de veiligheidsvoorschriften nageleefd en bent u verzekerd van een optimale werking.

Afvoer van oude vlies-vetfilters:

□ Vlies-vetfilters bevatten geen schadelijke stoffen. Ze kunnen tot compost worden verwerkt en met het GFT-afval worden meegegeven.

Filter en onderhoud

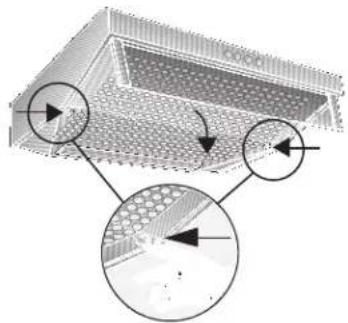

Verwijderen en aanbrengen van het vlies-vetfilter:

1. De vergrendeling links en rechts op het filterrooster indrukken.

1. Verwijder het filterrooster.

1. Verwijder het draadrooster en de verzadigde filtermat.

1. Reinig het filterrooster en breng de nieuwe filtermat aan.
2. Klem de filtermat vast met het draad-rooster.
3. Breng het filterrooster weer aan.

⚠️De vergrendeling moet links en rechts vastklikken.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Attentie:

Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaarheid groter en kan de werking van de wasem- afzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd reinigen van de metalen vetfilters wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.
De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

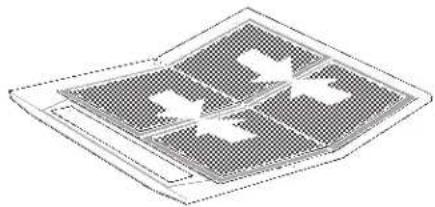

Verwijderen en aanbrengen van de metalen vetfilters (Zie demontage en montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.
2. Breng de gereinigde filtermatten weer aan en klem ze vast met het draad-rooster.

Zorg ervoor dat er in het midden geen luchtopening ontstaat.

Voor het binden van reukstoffen bij gebruik met circulatielucht.

(Zie demontage en montage van het vlies-vetfilter)

1. Steek de schroeven door de vleugelmoeren en de hulzen en draai de schroeven links en rechts in het tussenschot (dit is alleen nodig bij de eerste montage).
2. Schroeven, vleugelmoeren en hulzen worden meegeleverd bij het koolstoffilter -.
3. Druk de twee lippen op de behuizing naar binnen met behulp van een schroevendraaier o.i.d. (dit is alleen nodig bij de eerste montage).

Filter en onderhoud Lampen vervan Beimiging en onderhoud

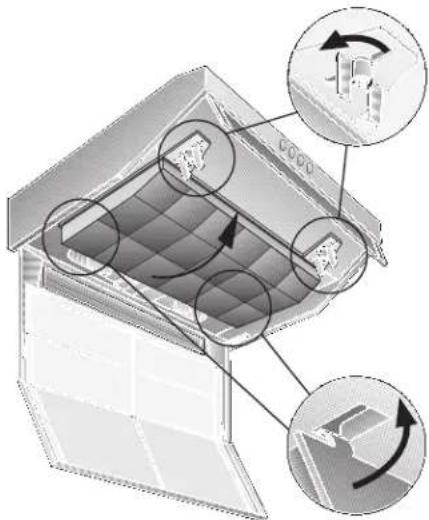

1. Plaats het koolstofffilter tegen de achterkant, klap het omhoog en vergrendel het met de vleugelmoeren links en rechts.

⚠ De lippen links en rechts op het koolstoffilter zijn ingeklapt voor de 50 cm brede wasemafzuigkap. De lippen moeten omhoog worden geklapt bij de wasemafzuigkappen van 60 cm en 90 cm.

Vervangen van het koolstofffilter:

□ Bij normaal gebruik (dagelijks 1 à 2 uur) moet het koolstoffilter ca. 1 x per jaar worden vervangen.
☐ Koolstoffilters zijn verkrijgbaar bij de VAKHANDEL. (Zie Speciaal toebehoren).
- Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Afvoer van oude koolstoffilters:

□ Koolstoffilters bevatten geen schadelijke stoffen. Ze kunnen met het gewone huisvuil worden meegegeven.

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

• Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
  □ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
  Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
  ☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

• Gebruik een milde, niet-schurende edelstaalreiniger.
  □ Reinig alleen in de slijprichting.
  □ Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
- Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filter en onderhoud).
3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de vetfilters weer aan.
2. Schakel de stroom weer in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Montagevoorschrift:

Belangrijke voorschriften

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠️De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
⚠ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1.
⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
△Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠️Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Voor de montage

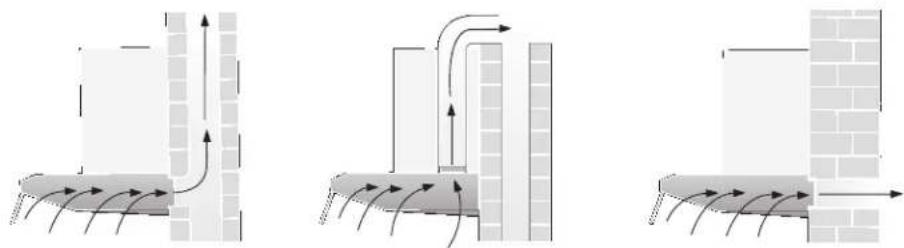

Afzuigkap met luchtafvoer

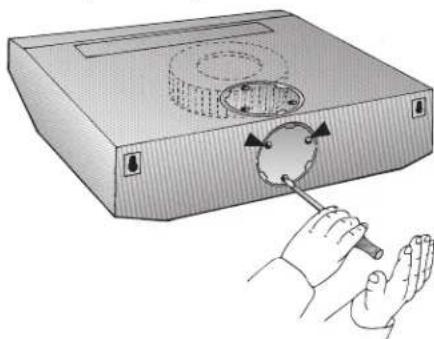

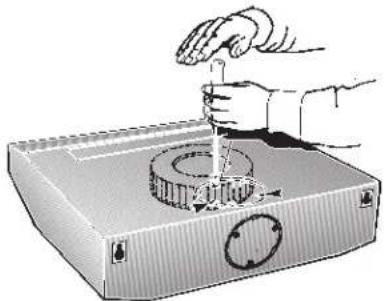

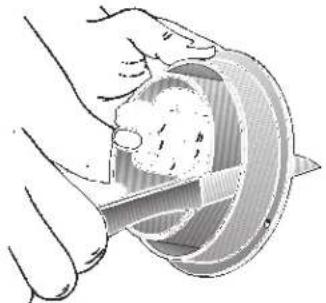

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasformuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

⚠ Het binnenste deel van het aansluitstuk voor de luchtafvoer niet wegsnijden.

Monteren van de terugslagklep:

De twee stoppen van de terugslagklep in de gaten van het aansluitstuk voor de luchtafvoer steken.

Als de afvoerlucht door de muur wordt geleid, dient er een telescoopmuurkast te worden gebruikt.

Optimale werking van de afzuigkap:

□ Korte en gladde luchtafvoerbuis.
☐ Zo weinig mogelijk bochten in de buis.
☐ Zo groot mogelijke buisdiameter (optimaal is 120 mm) en grote buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

☐ Ronde buizen: korte afzuigbuis: binnendiameter min. 100 mm, langere afzuigbuis: binnendiameter min. 120 mm.

Platte luchtafvoerkanalen moeten een binnendoorsnede hebben die gelijkwaardig is aan die van ronde buizen met een binnendoorsnede van 100/120 mm.

Ze dienen geen scherpe bochten te hebben.

∅ 100 mm ca. 78 cm

∅ 125 mm ca. 113 cm

□ Bij afwijkende buisdiameters: afdichtstrips aanbrengen.

Bij gebruik met afvoerlucht zorgen voor een voldoende luchtaanvoer.

Luchtafvoer naar boven:

Buisdiameter: 100 of 120 mm

☐ Het deksel op de bovenkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

⚠ Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen.

☐ Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken).
Bij een buisdiameter van 120 mm het binnenste deel van het aansluitstuk voor de luchtafvoer afsnijden.

☐ Het aansluitstuk voor de luchtafvoer aanbrengen en tot aan de aanslag draaien.

Luchtafvoer naar achteren:

Buisdiameter: 100 mm

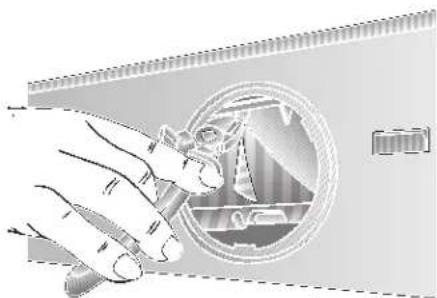

☐ Het deksel op de achterkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

⚠ Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen.

• Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken).
  Bij een afzuigkap met 2 motoren moet een opening naar achteren worden gemaakt in het kunststof gedeelte. Hiertoe de 3 ribben doorsnijden en het losgesneden gedeelte verwijderen.

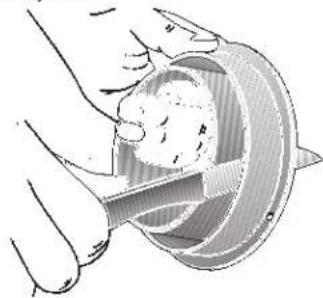

□ Het buitenste gedeelte van het aansluitstuk voor de luchtafvoer afsnijden.

☐ Het binnenste gedeelte aanbrengen en tot de aanslag draaien.

Gebruik met circulatielucht

☐ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.
☐ De door een extra koolstofffilter gereinigde lucht wordt terug in de keuken geleid.
Raadpleeg de gebruiksaanwijzing voor het aanbrengen van het koolstofffilter.
Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht, moet de luchtafvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

□ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.
Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting.

Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouder te verwijderen.

⚠ Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften

Bevestiging

Bevestiging op de muur

50 cm brede wasemafzuigkap: met 3 schroeven.

60 cm brede wasemafzuigkap: met 3 schroeven.

Bevestiging

90 cm brede wasemafzuigkap: met 6 schroeven.

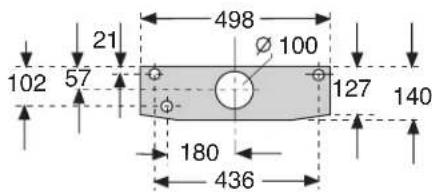

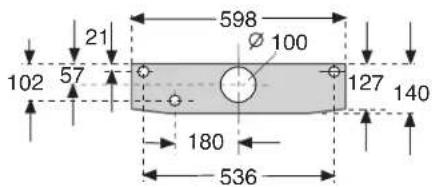

1. Boorgaten voor de bevestiging markeren. De afmetingen vindt u in afb. U kunt ook een sjabloon gebruiken.
2. Gaten van ∅ 8 mm boren en de pluggen volledig in de muur drukken.

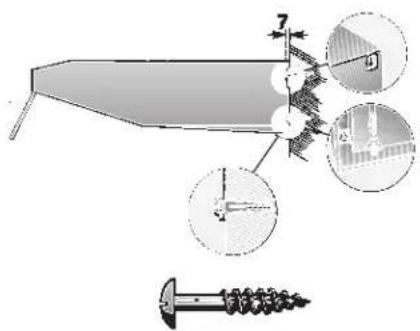

3. De bovenste schroeven (links en rechts) in de muur schroeven tot de schroef-koppen ca. 7 mm uit de muur steken.

1. Het filterrooster verwijderen (zie de gebruiksaanwijzing).
2. De wasemafzuigkap ophangen.
3. De onderste schroef met een onderlegplaatje vastschroeven vanuit de binnenruimte van de afzuigkap.

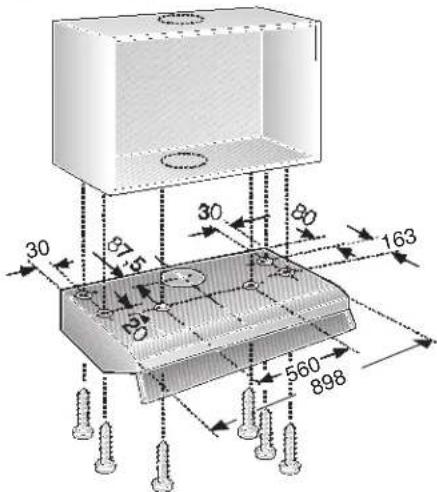

Bevestiging aan de bovenkast

50 cm brede wasemafzuigkap: met 4 schroeven.

60 cm brede wasemafzuigkap: met 4 schroeven.

90 cm brede wasemafzuigkap: met 6 schroeven.

1. De maten voor de bevestigingsgaten vindt u in afb. U kunt ook een sjabloon tegen de bodem van de bovenkast leggen.
2. Bevestigingsgaten markeren en met een priem voorsteken.
   Bij luchtafvoer naar boven de lucht- afvoeropening markeren en uitzagen.
   Houdt rekening met de positie van de aansluitkabel. Zaag eventueel een gat in de bovenkast.
3. Filterrooster verwijderen (zie de gebruiksaanwijzing).
4. Wasemafzuigkap vastschroeven tegen de kastbodem.

Kant-en-klaar-montage

Gebruik met afvoerlucht:

□ Bijgevoegde afdekfolie over het luchtafvoerrooster op de bovenzijde van de wasemkap plakken.

Zorg ervoor dat het oppervlak schoon is.

□ Buisverbinding aanleggen.

Bij een wasemafzuigkap met 2 motoren

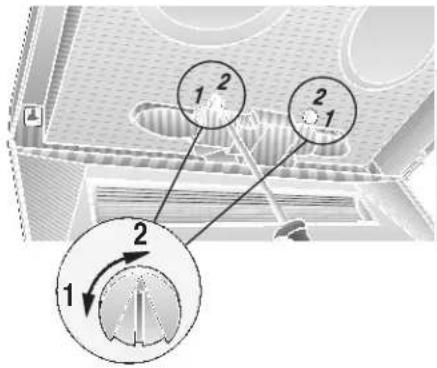

Instellen van de gebruikswijze:

□ Gebruik met afvoerlucht: stand 1
□ Gebruik met circulatielucht: stand 2
□ Met een schroevendraaier kunt u instellen naar links of rechts.

☐ Elektrische aansluiting aanleggen.
☐ Filterrooster aanbrengen (zie de gebruiksaanwijzing).

Gewicht in kg:

	Afvoerlucht	Gidtelatie-lucht
50 cm	7,0	8,0
60 cm1 motor	8,0	9,0
60 cm2 motoren	10,0	11,0
90 cm	13,0 14,0

Constructiewijzigingen in het kader van de technische ontwikkeling voorbehouden

Mode d'emploi:
