MANUAL DE USUARIO CD77130 CONSTRUCTA

bulb, max 40 W, E14 bulb holder).

Evacuación del aire hacia el exterior

El ventilador que incorpora la campana extractora aspira los vahos de la cocina ylos evacúa hacia el exterior, haciéndolospasar previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de la coci- na.

La cocina queda así prácticamente librede grasa y olores. Evacuación del aire hacia el interior (sistema de recirculación del aire) q Para trabajar con esta modalidad hay quemontar un filtro de carbón activo en lacampana extractora (véase el capítulo «Fil-tros y mantenimiento» de las presentes Instrucciones).El filtro de carbón activo se puedeadquirir en el comercio especializado(véanse a este respecto los accesoriosopcionales que figuran en la última pági-na de estas instrucciones) El ventilador que incorpora la campanaextractora aspira los vahos de la cocina ylos hace pasar a través de los filtros anti-grasa y de carbón activo, devolviéndolos acontinuación, una vez purificados, a lacocina. El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de la cocina. El filtro de carbón activo absorbe el olor. Antes de la puesta en marcha inicial del aparato: q Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y característicasde equipamiento que no concuerden íntegramente con las de su aparato concreto.q Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario.q Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.q Guarde las instrucciones de servicioy de montaje para un posible propieta-rio posterior. Modalidades de funcionamiento Instrucciones para el uso

Si el aparato presentara daños odesperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación monta- das. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecargade las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o pla-tos que requieran grasa o aceite caliente,como por ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben! Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respec-to las instrucciones de montaje de la cam-pana extractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores)durante un tiempo prolongado (como máxi- 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campanao de ocasionar daños en la misma. Encaso de instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemado-res). Antes de la primera utilización Antes de la primera utilización La manera más eficaz de absorber los vahos producidos en la cocina durante lapreparación de los alimentos es: Conectando la campana extractoraal comenzar a trabajar. Desconectando la campana extracto-ra al cabo de unos minutos después dehaber concluido los trabajos. Elementos de mando de los distin- tos modelos de campana extractora Advertencia: La iluminación se puedeactivar en cualquier momento, inclusoestando replegada la campana en su alojamiento.

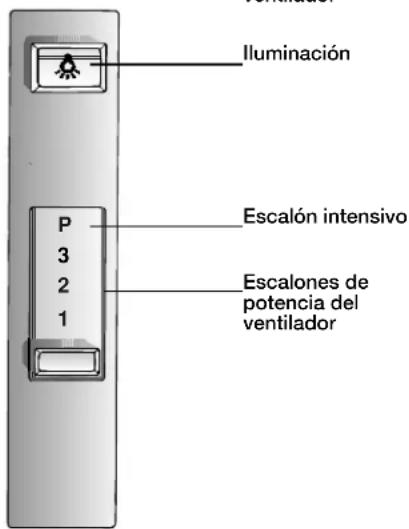

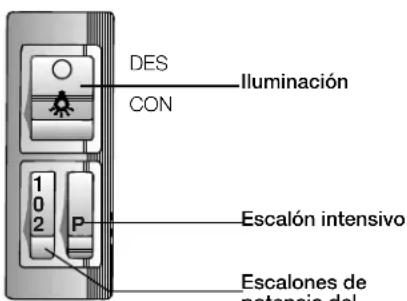

IluminaciónEscalón intensivoEscalones depotencia del ventilador DES CON IluminaciónEscalón intensivoEscalones depotencia del ventilador Manejo del aparato44 Filtro y mantenimiento

Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Desmontaje y montaje del filtro antigrasa En las campanas extractoras con una esterilla:

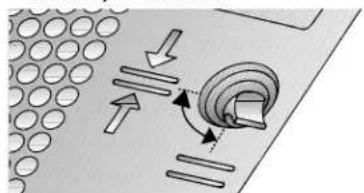

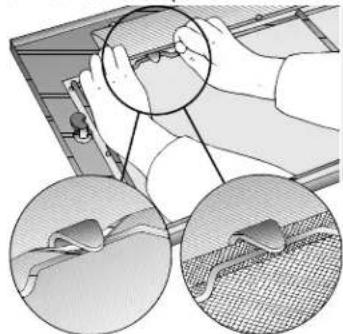

1. Girar los cierres a izquierda y derecha

de la rejilla del filtro.

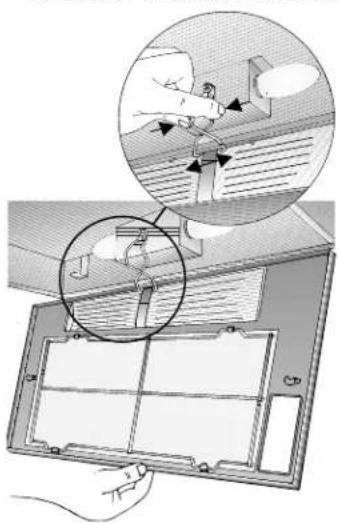

2. Presionar y desenganchar el muelle de

sujeción de su emplazamiento; desmon tar a continuación el marco del filtro.

3. Retirar la rejilla de alambre; sustituir la

esterilla filtrante usada por una nueva.

4. Montar el marco del filtro ejecutando las

operaciones correspondientes en el orden inverso al seguido para su des- montaje. Enganchar el muelle de sujeción en su sitio. Cerciorarse de que los cierres de suje- ción del marco del filtro a izquierda y derecha han enclavado correctamente. Para retener las partículas de grasa contenidas en el vaho de la cocina se pueden utilizar diferentes filtros antigrasa. Filtro antigrasa de fieltro La esterilla de filtro es de material difícilmente inflamable. ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incen- dio a causa de la acumulación de calor que se produce al freír o asar alimentos. Sustituir el filtro antigrasa de fieltro:

Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro de fieltro tiene que sustituirse al cabo de unas 8 a 10 semanas. En caso de tratarse de un filtro con estampado de color, sustituirlo cuando comience a desvanecerse o deshacerse la impresión de color.

Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Evacuación del filtro de fieltro antigrasa usado: Los filtros de fieltro son biodegradables y no contienen partículas nocivas, por lo que se pueden evacuar como residuos biológicos con la restante basura doméstica. Filtro antigrasa metálico Las esterillas de filtro son de metal anti- inflamable. Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana extractora. Importante!: La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio a causa de la acumulación de calor que se produce al freír o asar alimentos. Limpieza del filtro antigrasa metálico: Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro antigrasa metálico deberá limpiarse cada 8 a 10 semanas.

Los filtros antigrasa metálicos se puede limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos. Importante: No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar las esterillas de filtro duran- te varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlas a continuación con un cepillo, enjuagarlas bien y dejarlas escurrir. En las campanas extractoras con dos cajas de filtro: Atención: Las lámparas halógenas tienen que estar desconectadas y frías.

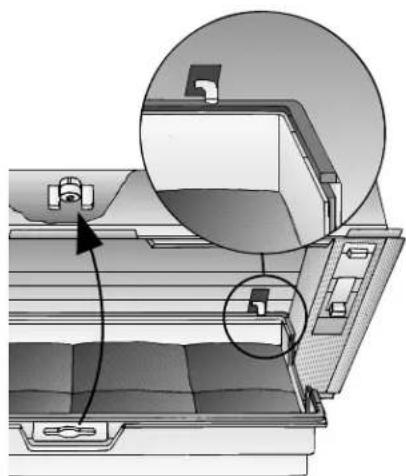

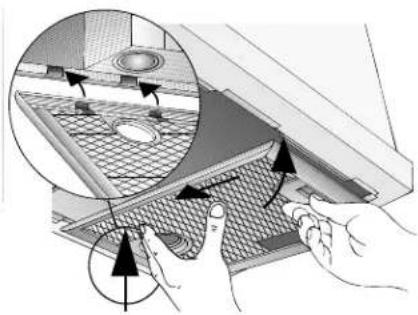

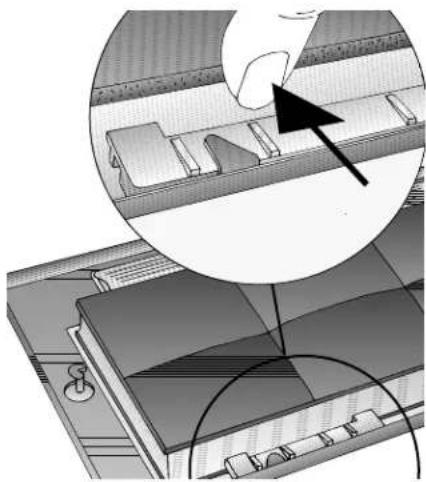

1. Desplace el pulsador de enclavamiento

del filtro en dirección a la flecha, abati- endo a continuación el filtro primero ligeramente hacia abajo. Retirar el filtro de su emplazamiento tirando del mismo en dirección al cuerpo del usuario.

6. Montar las dos cajas de filtro en su sitio.

Desmontaje: q El desmontaje se efectúa de modo inverso al montaje. Sustituir el filtro de carbón activo: Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro de car- bón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales que figuran en la última página de estas instrucciones). Utilizar sólo filtros originales del fabri- cante. De este modo se cumplen las nor- mas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Evacuación de los filtros de carbón activo usados: Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o conta- minante, por lo que pueden evacuarse con la basura doméstica normal. En las campanas extractoras con dos cajas de flltro:

1. Desmontar la caja de filtro.

q Véase el apartado relativo al filtro anti- grasa.

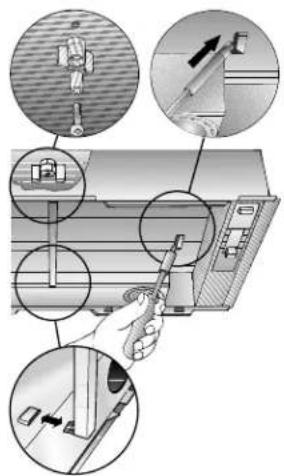

2. Introduzca el tornillo a través del casquil-

lo y la tuerca de mariposa, enroscándolo en el centro del entrepaño (sólo es necesario al realizar el montaje inicial). El tornillo y casquillo, así como la tuerca de mariposa, se suministran con el filtro de carbón activo.

3. Presione las dos lengüetas del entrepa–

o hacia adentro con ayuda de un destornillador. En caso de haber monta- da una regleta distanciadora, retirarla.

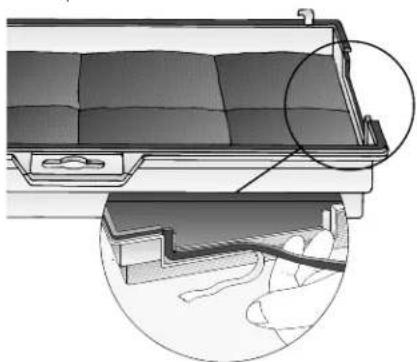

4. Colocar la tira de junta suministrada con

el aparato en el filtro de carbón activo.

5. Colocar el filtro de carbón activo en su

emplazamiento, comenzando por la parte posterior; desplazarlo hacia arriba y fijarlo en el centro con la tuerca de mariposa. En caso de haber retirado la regleta distancia- dora, volverla a montar en su sitio. Desmontaje y montaje del filtro de carbón activo En las campanas extractoras con una esterilla:

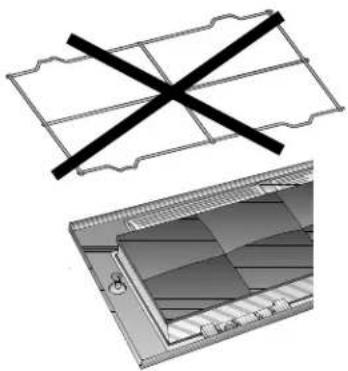

1. Desmontaje del filtro: Véase la manera

de proceder con el filtro antigrosa. q Al montar en el aparato un filtro de carbón activo no se necesita la rejilla de alambre.

2. Coloque el filtro de carbón sobre la

esterilla filtrante, aprisionándolo en la misma.

3. Montaje del marco del filtro.

q Véase el apartado relativo al filtro anti- grasa.46 Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del dispositivo de separación que incorpora la instalación eléctrica.

Al cambiar el filtro antigrasa (véase el capítulo «Filtros y Mantenimiento»), limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de incendio y se conserva la función ópti- ma de la campana. q Limpiar la campana extractora con una solución de agua caliente y lavavajillas manuales o un limpiacristales suave.

En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales. q No rascar la suciedad seca adherida, sino ablandarla aplicando con un paño húmedo. q No utilizar agentes o esponjas abrasivos. Atención: Limpiar los mandos de la cam- pana extractora con una solución de agua y lavavajillas manual suave sobre un paño blando y húmedo. Superficies pintadas, de aluminio o plástico: q No utilizar agentes o esponjas abrasivos. q No utilizar paños secos. q No utilizar agentes agresivos, que conten- gan ácidos o lejías (soluciones alcalinas)

Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color maten.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas! Sustituir las lámparas

1. Desconectar la campana extractora de

la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del dispositivo de separación que incorpora la instalación eléctrica.

2. Desmontar el marco del filtro.

q Véase el apartado relativo al filtro anti- grasa.

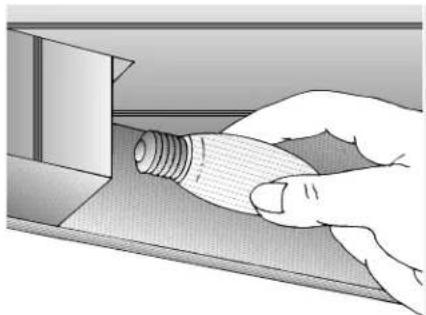

3. Sustituir la lámpara (lámpara corriente,

máx. 40 W, portalámparas E 14).

4. Montar el marco del filtro.

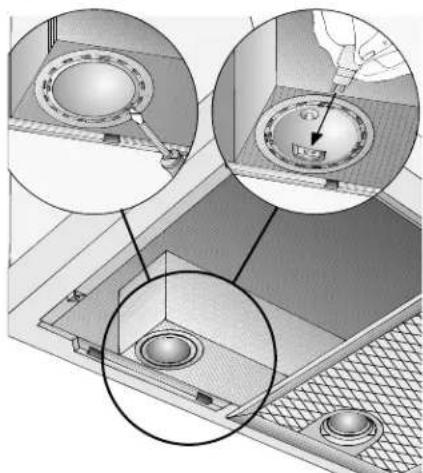

q Véase el apartado relativo al filtro anti- grasa. Limpieza y cuidados Lámparas halógenas:

1. Desconectar la campana extractora de

la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del dispositivo de separación que incorpora la instalación eléctrica. Las lámparas halógenas alcanzan- durante su funcionamiento unas eleva das temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconecta do.

2. Extraer el cristal protector del emplaza-

miento con ayuda de un destornillador o cualquier objeto semejante.

3. Sustituir la lámpara halógena por una

lámpara halógena corriente, 12 V, máx. 20 W, base G 4). Atención: Portalámparas con acoplamiento de clavijas, véase. Para retirar la lámpara, sujetarla con un paño limpio.

4. Colocar el cristal protector en su

emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente

introduciendo el cable de conexión en la toma de corriente o a través del fusible. Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.47 En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales). Para cualquier consulta deberán indicarse los números de producto y de fabricación: Anote las números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora. N° E FD Averías y perturbaciones

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 650 mm. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua. La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Advertencias adicionales relativas a las cocinas de gas: Al proceder al montaje de los quemado- res de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa’s (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm. min 650 Instrucciones de montaje: Advertencias importantes48 Funcionamiento con evacuación del aire al exterior Conexión de la campana extractora a la caja mural telescópica

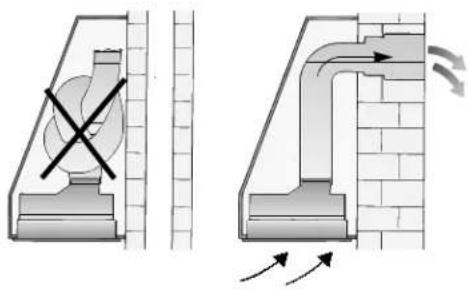

Mediante un tubo flexible (manguera) o un tubo de evacuación del aire rígido. Si la campana extractora trabaja con siste- ma de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural En caso de no incorporar la campa- na extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado (véanse al respecto la descripción y referen- cia que figuran en la lista de accesorios opcionales disponibles en las instrucciones de uso de la campana). Montaje de la válvula antirretorno q Hacer encajar los salientes de la válvula antirretorno en las perforaciones corre- spondiente que figuran en el empalme de evacuación (o salida de aire) del aire de la campana . Cerciorarse antes del montaje de la vál- vula que la cara rotulada o estampada esté hacia fuera. Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso

Menor número de codos posible

Usar en lo posible tubos de gran diáme- tro (preferentemente diámetro de 150 mm), así como codos de gran tamaño.

Tubos redondos Se aconseja emplear para aparatos con un solo motor: tubos con un diámetro interior mínimo de 120 mm. para aparatos con dos motores: tubos con un diámetro interior mínimo de 150 mm.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos con diámetros interiores de 120/150mm. Diámetro 120 mm l aprox. 113 cm

Diámetro 150 mm l aprox. 177 cm

En caso de usar tubos con diferentes diámetros: Colocar una tira estan- queizante.

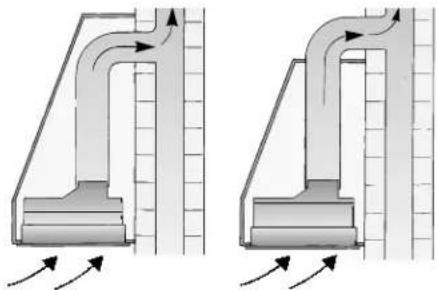

Al trabajar con sistema de evacuación del aire al exterior: Procurar una sufi- ciente alimentación de aire Antes del montaje El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultá- neamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos. La sola presencia de una caja mural para ali- mentación o evacuación del aire, sin embar- go, no constituye una garantía para la obser- vación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivien- da. Esta regla no es válida para las cocinas y placas de cocción de gas. Asimismo deberán observarse estrictamente las disposiciones y normas nacionales vigentes al respecto. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica. Conexión de los tubos de evacuación Campanas extractoras con salidas de aire de 120 mm de diámetro: Tubo de evacuación con l 100 mm de diámetro q Montar el tubo reductor (Véase la lista de accesorios opcionales que figura ne las ultimas páginas de estas instrucciones) en el racor de empalme para la evacua- ción del aire. Tubo de evacuación con l 120 mm de diámetro q Fijar a continuación el tubo de evacua- ción en el tubo reductor. Campanas extractoras con salidas de aire de 150 mm de diámetro: Tubos de evacuación con 120 mm de diámetro q Montar el tubo reductor (véanse los accesorios opcionales que figura en la última página de las presentes instruc- ciones) en la salida de aire. q Fijar a continuación el tubo de evacua- ción en el tubo reductor. Tubo de evacuación con 150 mm de diá- metro q Fijar directamente el tubo de evacuación del aire en la salida de aire. En caso de incorporar el aparato una válvula antirretorno, verificar su funcio- namiento. Campanas extractoras con salida de aire rectangular: q Fijar el racor de empalme sumi- nist-rado por enci- ma de la salida de aire Funcionamiento con evacuación del aire al interior mediante sistema de recirculación del aire

El aire, una vez ha sido purificado al pasar a través del filtro de carbón activo adicional, es devuelto al local.

En caso de funcionamiento con evacua- ción del aire al interior, deberá montarse una rejilla protectora (véanse los acceso- rios opcionales que figura en la última página de las presentes instrucciones) en la abertura de evacuación del aire en prevención de posibles situaciones de peligro mecánico o eléctrico.49 La campana extractora sólo podrá conec- tarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse lo más cerca posible de la campana y ser perfecta- mente accesible. En caso de que la toma de corriente no fuera accesible tras montar el aparato, deberá montarse en la instala- ción eléctrica un dispositivo de separación. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores. En caso de reparación del aparato deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los tra- bajos correspondientes. Los trabajos de reparación que fuera necesario efectuar en la campana sólo podrán ser ejecutados por personal técnico especializado. En caso de presentar el cable de cone- xión de este aparato daños o desperfec- tos, sólo podrá ser sustituido por el fabri- cante, por un técnico especializado del Servicio de Asistencia Técnica Oficial. de la marca o por una persona debida- mente cualificada del ramo. Longitud del cable de conexión a la red eléctrica: 1,20 m. Datos de conexión a la red eléctrica: Las características técnicas relativas la conexión eléctrica del aparato figuran en la placa de características del aparato que se encuentra en el interior de la campana y a la que se puede acceder tras desmontar el marco del filtro. No introducir las manos en la salida de aire El aparato cumple las normas comunitarias en materia de radiodesparasitaje Conexión eléctrica La presente campana extractora es parti- cularmente adecuada para su montaje en chimeneas. Para lograr una aspiración óptima (particularmente importante en caso de soluciones fijadas al techo):

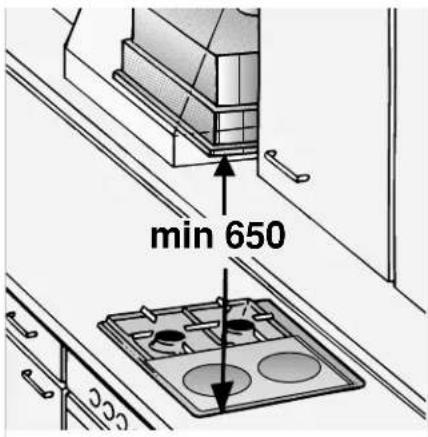

Montar la campana extractora en la posición más alta posible

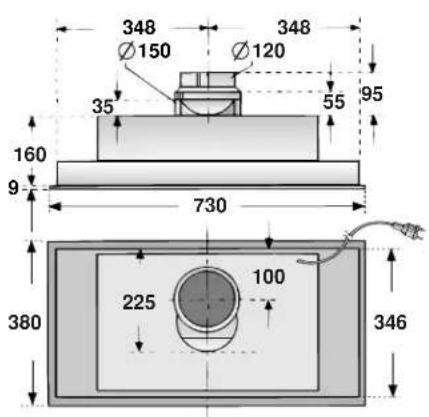

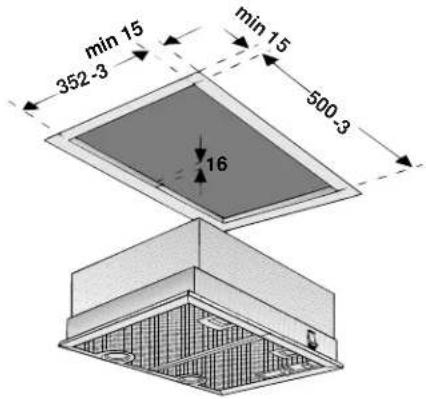

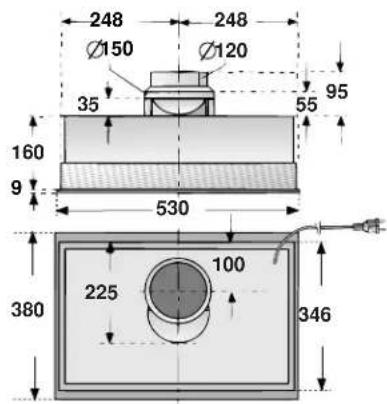

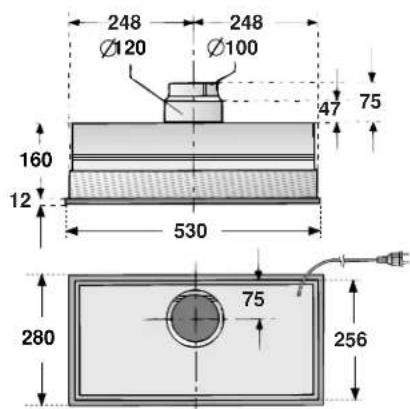

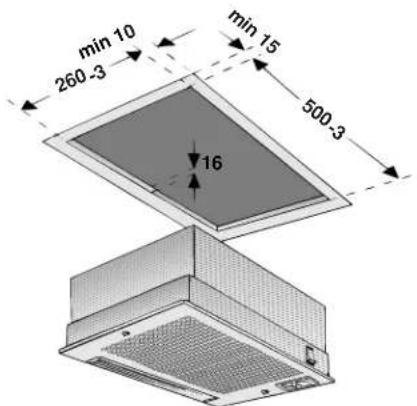

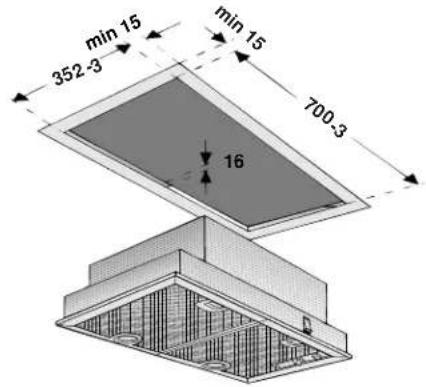

La campana extractora debe cubrir toda la zona de cocción Para integrar la campana en el lugar de montaje previsto deberán existir las siguientes escotaduras o huecos de montaje: Campana extractora con interruptor bascu- lante, 53 cm de anchura, 1 motor min 1

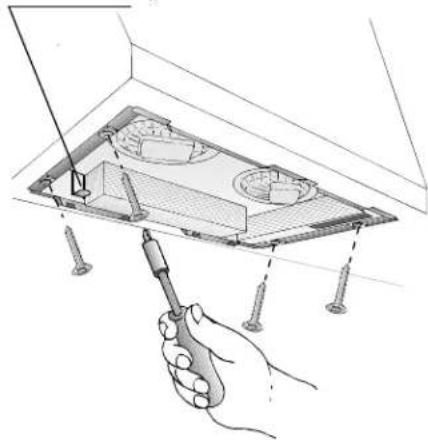

1. Soltar los tornillos.

2. Sujetar la campana extractora por

abajo, tirar de la parte delantera y tra- sera del muelle de montaje.

3. Retirar la campana extractora del

hueco de montaje tirando de la misma hacia abajo. Muelle de montaje peso en kg: Anchura 53 cm 1 motorinterruptor basculanteNos reservamos el derecho de introducir modificacio-nes o cambios constructivos en los aparatos comoconsecuencia del progreso técnico. Ejecución Evacuación del aire al exteriorEvacuacióndel aire alinterior (recirculatión) 5,0 6,3 1 motormando desplazable1 motormando desplazable 53 cm 73 cm 2 motormando desplazable2 motormando desplazable 53 cm 73 cm 9,5 8,3 8,7 10,7 9,5 9,9 Desmontaje 10,3 11,6 Montaje Campana extractora con mando desplaza- ble, 73 cm de anchura, con 1 ó 2 motores min 15min 15

(véanse las instrucciones de uso)

2. Conectar el aparato a la red eléctrica.

3. Introducir la campana extractora en el

hueco de montaje hasta que los soportes de montaje delantero y trasero enclaven.

4. Fijar la campana extractora apretando

los tornillos de sujeción.

5. Montar la rejilla del filtro bloquear los

cierres (véanse las instrucciones de uso)
