GEBRUIKSAANWIJZING CD77130 CONSTRUCTA

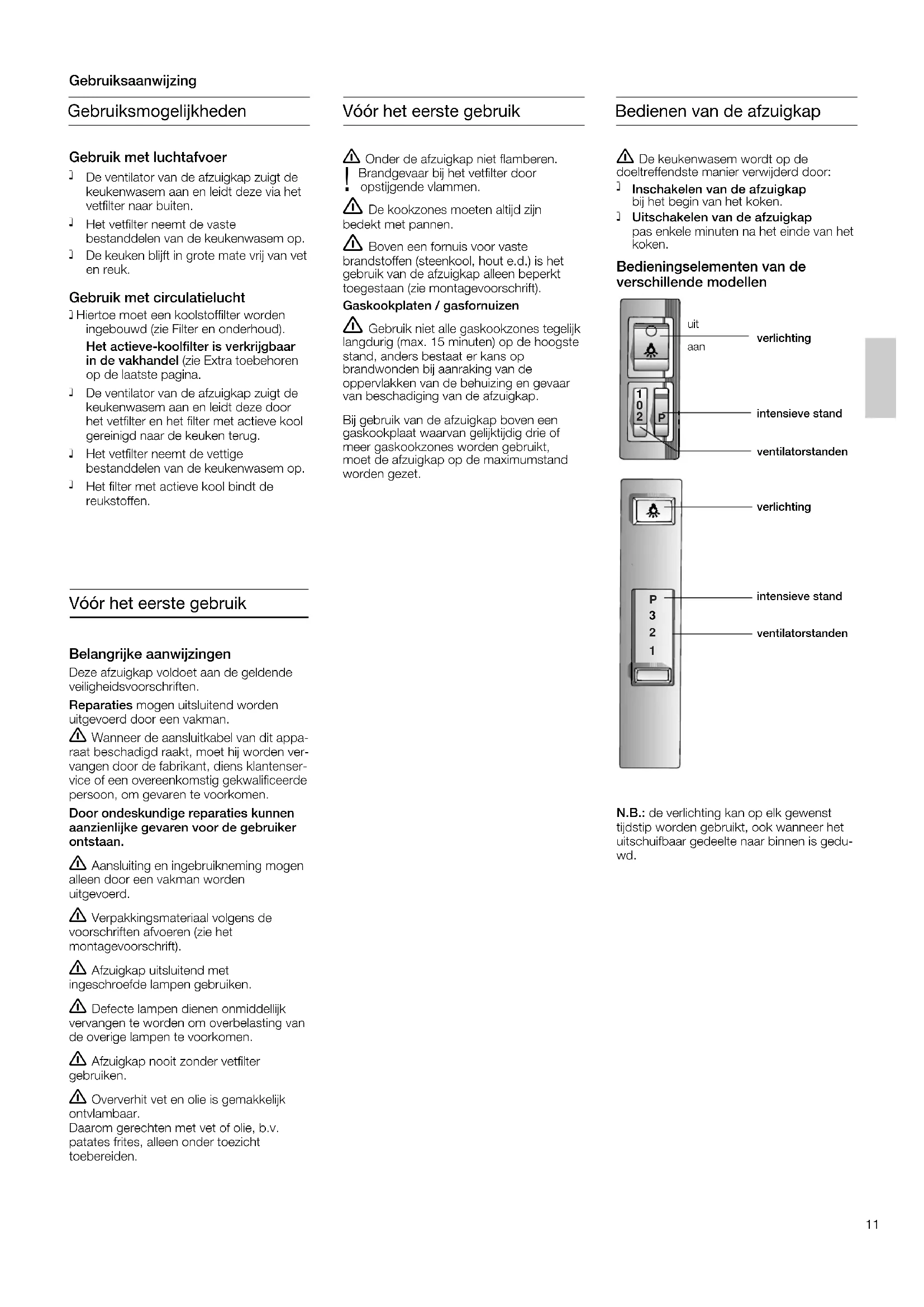

Gebruiksmogelijkheden

Gebruik met luchtafvoer

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasetop.
De keuken blijft in grote mate vrij van vet en reuk.

Gebruik met circulatielucht

Hiertoe要去en koolstofffilter worden ingebouwd (zie Filter en onderhoud). Het actieve-kooffilter is verkrijgbaar in de vakhandel (zie Extra toebehoren op de LASTE pagina.
De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze door het vetfilter en het filter met actieve kool gereinigd maar de keuken terug.
Het vetfilter neemt de vettige bestanddelen van de keukenwasem op.
Het filter met actieve kool binds dereukstoffen.

Voor het eerste gebruik

Belangrijke aanwijzingen

Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuigevoerd door een yakman.

Wanner de aansluitkabel van dit apparaat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalificeerde person, om gevaren te voorkomen.

Door ondeskundige reparaties konnen aanzienlijke bevaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift).
Afzuiqkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Voor het eerste gebruik

Onder de afzuiqkapiet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en alttijd zijn bedekt met pannen.
Boven een formuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuiqkap.

Bij Gebruik van de afzuiqkap boven een gaskookplaat waarvan gewelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuiqkap op de maximumstand worden gezet.

Bedieren van de afzuigkap

Dekeukenwasemwordopdoeltreffendste manier verwijderd door:

] Inschakelen van de afzuigkap bij het begin van het koken.
] Uitschakelen van de afzuigkap pas enkele Minutes na het einde van het koken.

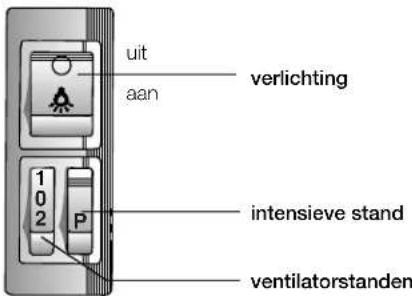

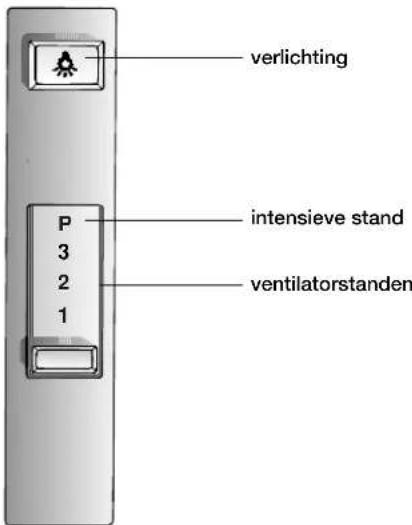

Bedieningselementen van de verschillende modellen

N.B.: de verlichting kan op elk gewenst tijdstip worden gelebruikt, ook wonneer het uitschuifbaar gedeelte maar binnen is geduwd.

Voor het opnemen van de vettige bestanddelen van de keukenwasm gunnen verschillende vetfilters worden gebruikt.

Vlies-vetfilter

De filtermat bestaatuit moeilijk ontvlambaar material.

Let op:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkinq van afzuigkap nadelig worden beinvloed.

Belangrijk:

Door het opijd verrangen van het viesvetfilter worden brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normala gebruik (1 tot 2 aur per dag) moet het vlies-vetfilter na 8 tot 10 weken worden verrangen. Bij bedrukte vlies-vetfilters uiterlijk wonneer de gekleurde opdruk onuidelijk worden.
Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

Afvoer van het oude vlies-vetfilter:

Vlies-vetfilters bevatten geen schadelijke stoffen. Ze können tot compost wordenverwerkt en als gft-afval worden afgevoerd.

Metalen vetfilter

De filtermat bestaatuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethou-dende resten worden de ontvlambaarheid groter en kan de werkking van afzuigkap nadelig worden beinvloed.

Belangrijk:

Het metalen vetfilter opijd reinigen.

Reinigen van het metalen vetfilter:

Bij normala gebruik (1 tot 2 uur per dag)
moet het metalen vetfilter na 8 tot 10
weken worden gereinigd.

Het reinigen kanplaatsvinden in de vaatwasmachine.
Daar bij kan een lichte verkleuring optreden.

Belangrijk:

Een sterk verzadigd metalen vetfilter nicht samen met vaatwerk reinigen.

Bij het met de hand reinigen, filtermat in heet sop enkele uren inweken. Daarna alborstelen, goed uitspoelen en latent afdruipen.
Gebruik uitsluitend originele filters. Daardoor wordt de optimale werkig gewaarborgd

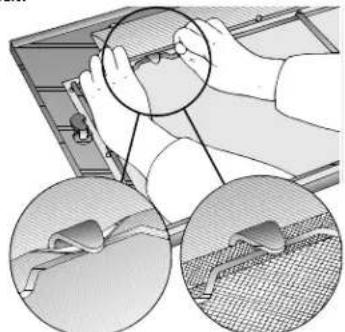

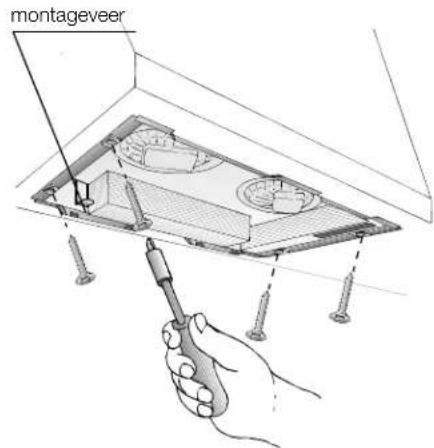

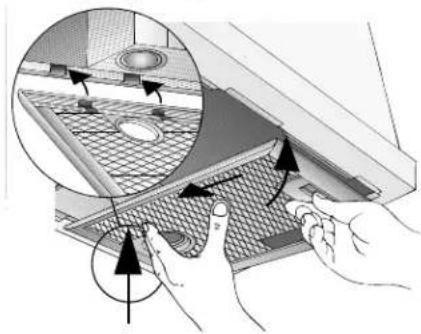

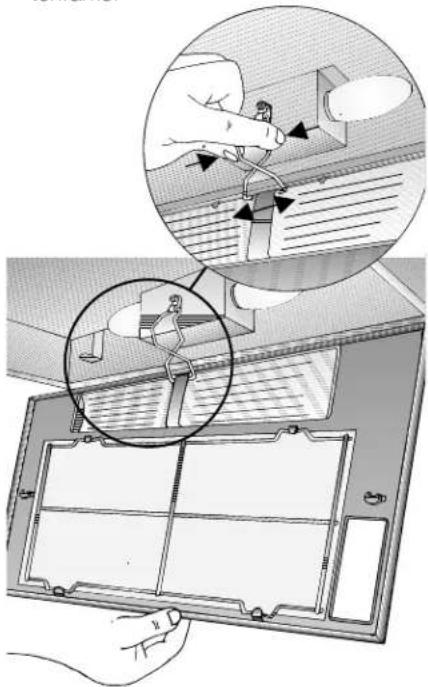

Uit- en inbouwen van het vetfilter Bij afzuigkappen met een filtermat:1. Draai de handgrepen links en rechts op het filterrooster.

1. Druk de borgveer in en verwijder het filterframe.

3.Verwijder het draadrooster en verrang de filtermat.

1. Monteer het filterframe in omgekeerde volgorde.

De borgveer weeer aanbrengen.
De vergrendeling van het filterframe moet links en rechts vastzitten!

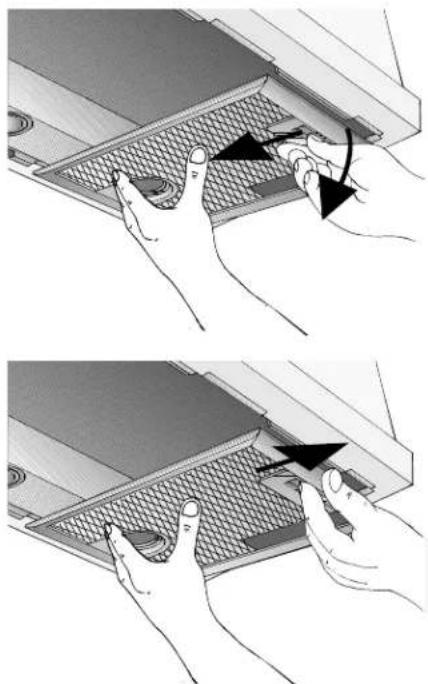

Bij afzugkappen met twee filtercassettes: Attentie: De halogene lampen要去 uitgeschakeld en afgekoeld zich.

1. Druk de vergrendeling op de vetfilters in de pijlichting in en klap het vetfilter erst iets waar onderen. Maak hem los door hem maar u toe te trekken.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Uit- en inbouwen van het actievekoolfilter

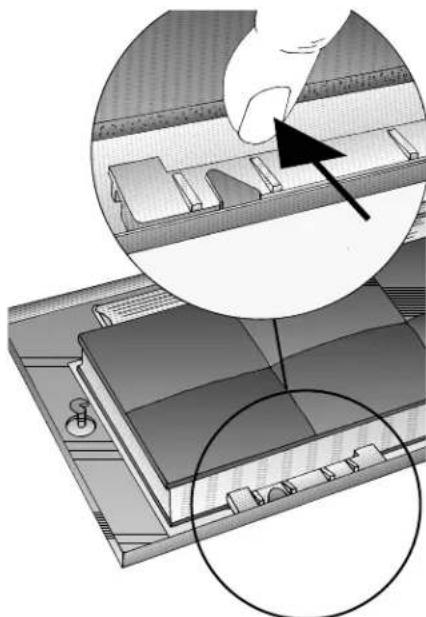

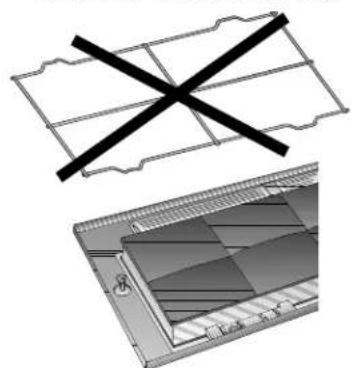

Bij afzuigkappen met een filtermat:

1. Uitbouwen van het filter,zie Vetfilter. Het draadrooster is bij inbouw van een actieve-kooffilter Niet nodig.

1. Leg het actieve-koolfilter op de filtermat en klem hem vast.

1. Monteren van het filterframe. Zie Vetfilter.

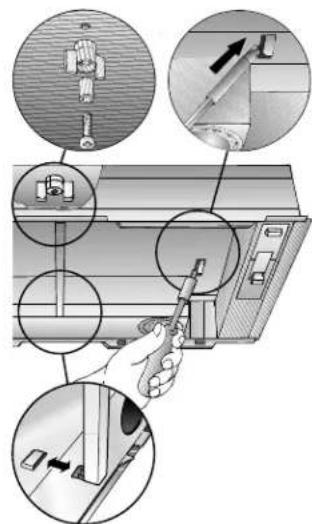

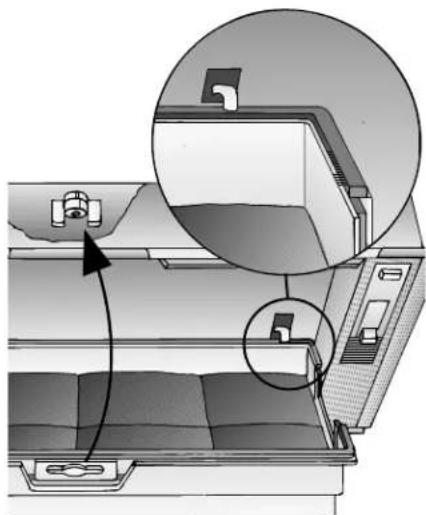

Bij afzugkappen met twee filtercassettes:

1. Verwijder de filtercassette. Zie vetfilter.

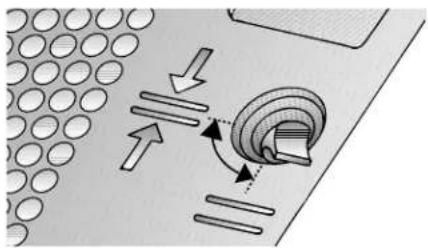

2. Steek de schroef door de vleugelmoer en de huls en draai de schroef vast in het midden van het tussenschot (alleen nodig bij de eerste montage). Schroef, huls en vleugelmoer zijn bijgevoegd bij het actieve-kooffilter.
3. Druk met een schroevendraier de twee lippen op het tussenschot waar binnen. Als er een afstandsrail is ingebouwd,要去 u deze verwijderen.

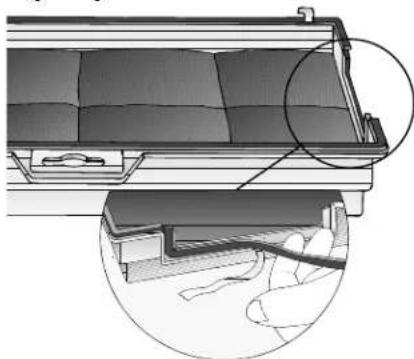

1. Plak het actieve-kooffilter af met de bijgevoegde africhtstrook.

1. Plaats het actieve-kooffilter gegen de achterkant, klap hem omhoog en zet hem in het midden vast met de vleugelmoer. Als u de afstandsrail hebt verwijderd, moet u deze weeer aanbrengen.

1. Breng de twee filtercassettes weeer aan. Uitbouwen:

Het uitbouwen gebeurt in omgekeerde volgorde.

Vervangen van het actieve-kooffilter:

Bij normalaagebruik (dagelijks 1 a 2 uur) moet het actieve-koolfilter ongeveer 1x per一年多 werden verwangen.

Het actieve-kooffilter is verkrijgbaar in de VAKHANDEL (zie Extra toebehoren op de)[-laatste pagina].

Gebruik uitsluitend originele filters. Dit waarborgt een optimale werkig.

Afvoeren van het oude actieve-koolfilter:

Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können bij het gewone huisvuil worden gedaan.

Schakel de afzugkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.

Bij het verrangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de bereikbare delen van het huis verwijderen. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de afzuiqkap een heet awassopje of een zacht glasreinigingsmiddel.
Gebruik bij sterkere (oudere) verruiling een ruitenreinigingsmiddel.
Vastgekoekt vuil nicht loskrabben, maar inweken met een vochtige doeck.
Geen schuurmiddelen gebruiken.

Attentie: De bedieningstoetsen uitsluitend reinigen met een mild afwassopje en een zachte, vochtige doeck.

Gelakte, aluminium en kunststof oppervlakken:

Geen schurende middelen of schuursponsjes gebruiken.
] Geen droge doeken gebruiken.
]Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
N.B.: alcohol (spiritus) Niet op kunststof oppervlakken gebruiken, anders können doffe plekken ontstaan.
Voorlichtig! Keuken voldoende ventileren, geen open vuur.

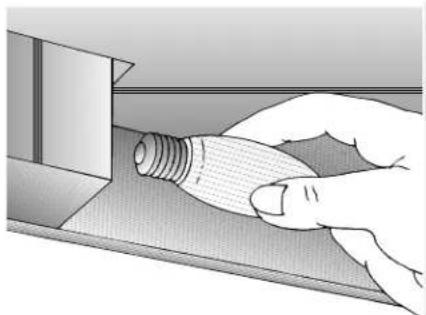

Vervangen van de lampen

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.
2. Verwijder het filterframe. Zie Vetfilter.
3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Monteren van het filterframe. Zie Vetfilter.

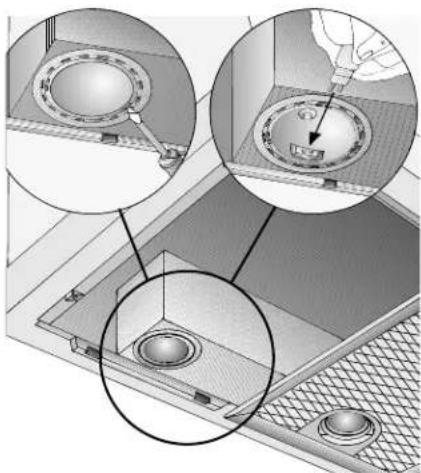

Halogeenlampen:

1. Schakel de afzuigkap uit en kaik hem stroomloos door de stekker uit het stopcontact te trekken of door de stroomonderbreker van de huisinstallatie uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze+zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraier of iets dergelijks. Afb. 4.
3. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Let op: plugfitting. Afb. 5.
Gebruik een schone doeok om degloeilampen vast te pakken.

1. Breng de lampenring weeer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
   N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-Nr.FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Montagevoorschrift:

Belangrijke voorschriften

Oude apparaten zichen geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialien opniew worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat worden tijdens het vervoer beschermd door de verpakking. Alle gebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeenteaar de bestemanier om uw oude apparaat en de verpakking af te voeren.
De wasemafzugkap is geschikt voor gebruik met luchtafvoer of met luchtcirculation.
De wasemafzugkap allijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzugkap: 650 mm.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, nicht verwijderbare afterscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genommen. Deze beperking geldt Niet voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wasemaf-zuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

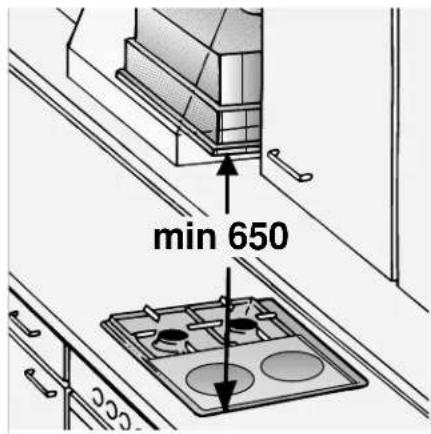

Extra voorschriften bij gaskook-apparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gas-formuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstandussen do bovenkant van de pandrager en de onderkant van de afzigkap: 650 mm.

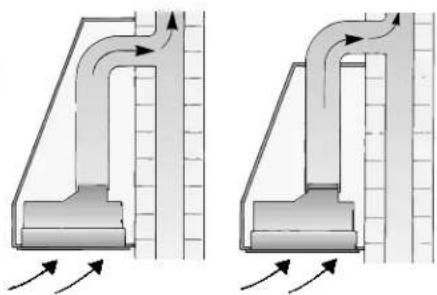

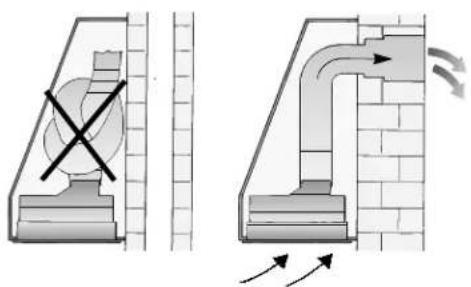

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven of rechtsstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden aufgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

As de wasemafzuigkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook

installations worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Dit kan worden bereikt als verbrandingslucht kan worden toegevoerd door Nietafsluitbare openings, bijvoirbeeld indeuren, ramen, luchttoevoer- enluchtafvoermuirkasten of door andere technische maatregelen zoals wederzijdsevergrendeling en dergelijkke.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet alttijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookaparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Bij de afvoer van lucht moeten de voorschriften van de bevoegde instanties in acht worden genomen.

Als de wasemafzugkap worden gebruikt met luchtcirculation en achieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur\ wordt geleid, moet een telescoop-muurkast worden gebruikt.

Verbinding:tussenwasemafzuigkapenteleSCOOP-murkast:

meteenluchtafvoerslangof-buis.

Bij gelebruik met luchtafvoer要去en terugslagklep worden ingebouwd in de afzuiqkap, indien deze Niet aanwezig is in de luchtafvoerbuis of muurkast. Als er geen terugslagklep bij het apparaat is geleverd, kan deze bij de vakhandel worden aangeschaff (zie Extra toebehoren op de laatste pagina).

Monteren van de terugslagklep

De twee pennen van de terugslagklep in de gaten van het afvoerluchtaansluitstuk of van de luchtafvoeropening steken.

Voor de montage controleren of het opschrift/stempel zich aan de buitenkant bevindt.

Optimale werking van de afzuiigkap:

Korte, gladde luchtafvoerbuis.
Zo min möglichk bochten in de buis.
Zo groot mogelijke buisdiameter (optimaal 150 mm) en zo groot mogelijke buisbochten.

Ronde buizen:

Onze aanbeveling:uitvoering met een motor: binnendiameter minimaal 120~mm uitvoering met twee motoren: binnendiameter minimaal 150~mm

Rechthoekige kanalen moeten een
inwendige doorsnede hebben die gelij
kwaardig is aan die van Ronde buizen
met 120/150 mm binnendiameter.
120 mm ca. 113 cm²
150 mm ca. 177 cm²
Bij afwijkende buisdiameters: afdicht strips gebruiken
Bij gebruik met luchtafvoer zorgen voor voldoende luchttoevoer.

Buisaansluiting

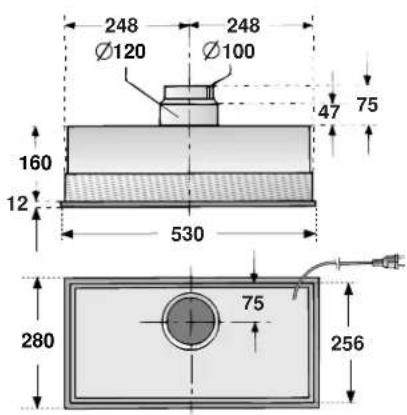

Afzugkappen met luchtafvoeropening 120 mm:

Luchtafvoerbuis 100 mm

Verloopstuk (zie Extra toebehoren op de staat pagina) op het luchtafvoeraansluitstuk steken en.daaraan de luchtafvoerbuis bevestigen.

Luchtafvoerbuis 120 mm

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen.

Afzugkappen met luchtafvoeropening 150 mm:

Luchtafvoerbuis 120 mm

Verloopstuk (zie Extra toebehoren op de)[-laatste pagina] bevestigen op de luchtafvoeropening.
Luchtafvoerbuis bevestigen op het verloopstuk.

Luchtafvoerbuis 150 mm

Luchtafvoerbuis recktstreeks op de luchtafvoeropening bevestigen.

As er een terugslagklep is gemonteerd, controleren deze goed werkt.

Afzuigkappen met rechthoekige luchtafvoeropening:

Het bijgevoegde luchtafvoeraansluits-tuk vastschroeven op de luchtafvoeropening

Gebruik met circulatielucht

De door een extra actieve-kooffilter gereinigde lucht worden teruggeleid in het vertrek.
Bij gebruik met circulatielucht要去 leuchtafvoeropening worden afgeschermd door een beschemrooster (zie Extra toebehoren op de laatste pagina) om mechanische of elektrische bevaren te voorkomen.

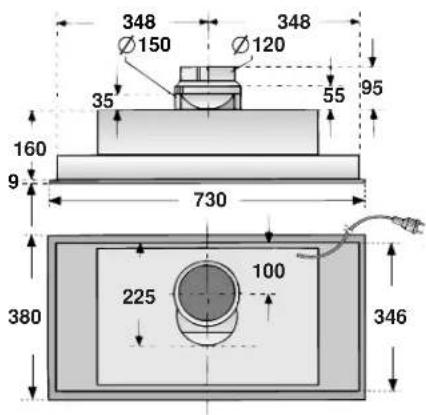

Elektrische aansluiting Inbouwen

De afzuiigkap mag uitsluitend worden aangesloten op een stopcontact met randaarde dat volgens de voorschriften is geinstalleerd. Het stopcontact met randaarde dient zo zich möglich bij het apparaat te worden aangebrachte en dient toegankelijk teijken. Als het stopcontact na de montage van de afzuiigkap Niet bereikbaar is, moet er een stroomonderbreker worden aangebrachte in de huisinstallatie. Als stroomonderbreker gelden schakelaars met een contactopening vaneer dan 3mm en uitschakeling voor alle polen. Hiertoe behoren veiligeidsschakelaars en zekeringen.

Bij reparations moet het gehele apparaat stroomloos worden gemaakt.

Reparaties mogen uitsluitend door een vakman worden uitgevoerd.

Wanner de aansluitkabel van dit apparaat beschadigd raakt, moet hij worden verrangen door de fabrikant, diens klantenservice of een overeenkomstig gekwalificeerde person, om gevaren te voorkomen.

Door ondeskundige reparaties konnen er aanzienlijke bevaren ontstaan voor de gebruiker.

Lenghte van de aansluitkabel: 1,20 m.

Elektrische gegevens:

De elektrische gegevens vindt u binnen in het apparaat op het typeplaatje; hiertoedient u het filterframe te verwijderen.

Nooit in de luchtafvoeropening grijpen.

Dit apparatus voldoet aan de EG-radioontstoringsvoorschriften.

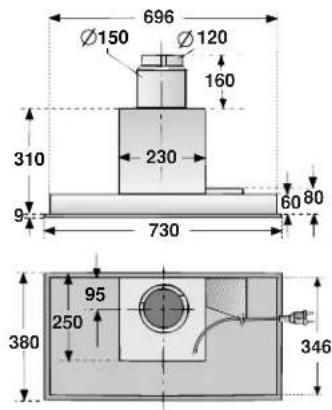

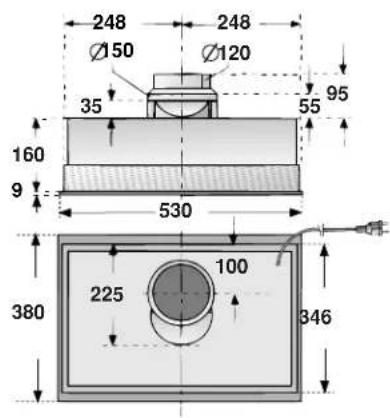

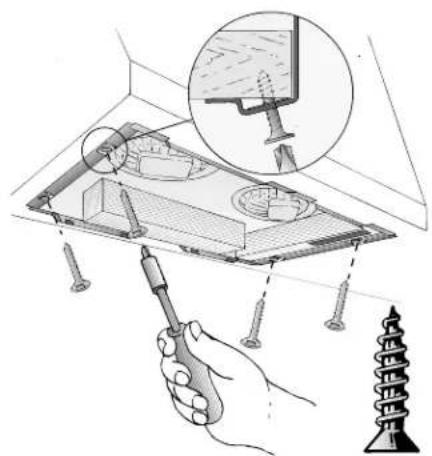

De afzuigkap is zeer geschikt voor inbouw in schoorstenen en rookvangers.

Voor een optimale afzuigwerking (vooral belangrijk bij kookeilanden:

De afzuigkap zo hoog mogelijk in de ombouw monteren.
De ombouw moet het gehele kookvlak bedekken.

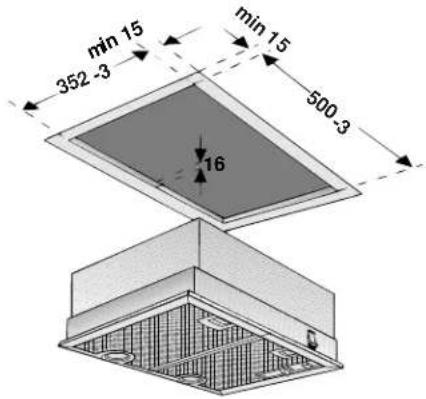

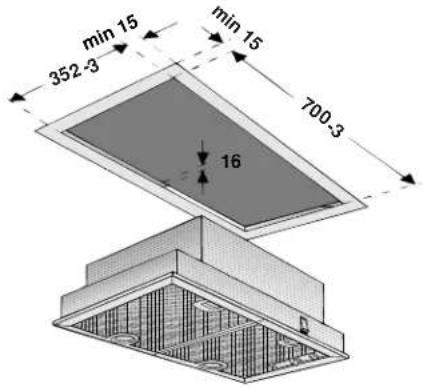

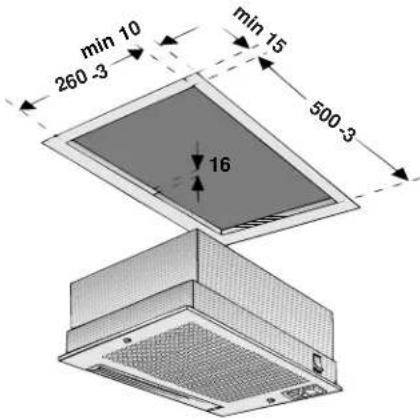

Voor de inbouw moeten afhankelijk van de variant de volgende uitsparingen beschikbaar zijn:

Afzuigkap met wipschakelaar, 53 cm breed, 1 motor:

Afzuigkap met schuifregelaar, 53 cm breed, met 1 of 2 motoren:

Inbouwen

Afzuigkap met schuifregelaar, 73 cm breed, met 1 of 2 motoren:

1. Filterrooster verwijderen (zie gebruiksaanwijzing).
2. Elektrische aansluiting tot stand brengen.
3. Afzuigkap in de inbouwopening omhoogdrukken tot de montagehulp vooraan en achteraan vastklikt.
4. Afzugkap vastschroeven.

1. Filterrooster aanbrengen en vergrende- len (zie gebruiksaanwijzing).

Gewicht in kg:

Uitvoering	Breedte	Afvoer-lucht	Circulatie-lucht
1-motor wipschakelaar	53 cm	5,0 6,3
1-motor schuifregelaar	53 cm	9,5	10,7
1-motor schuifregelaar	73 cm	10,3 11,6
2-motor schuifregelaar	53 cm	8,3	9,5
2-motor schuifregelaar	73 cm	8,7	9,9

Constructiewjzigingen in het kader van technische ontwikelingen voorbehonden.

Uitbouwen

1. Schroeven losdraaien.
2. Afzuigkap onderaan vasthouden, vooraan en achteraan aan de montageveer trekken.

1. Afzuigkapaar onderen verwijderen.
