BEDIENUNGSANLEITUNG CD77130 CONSTRUCTA

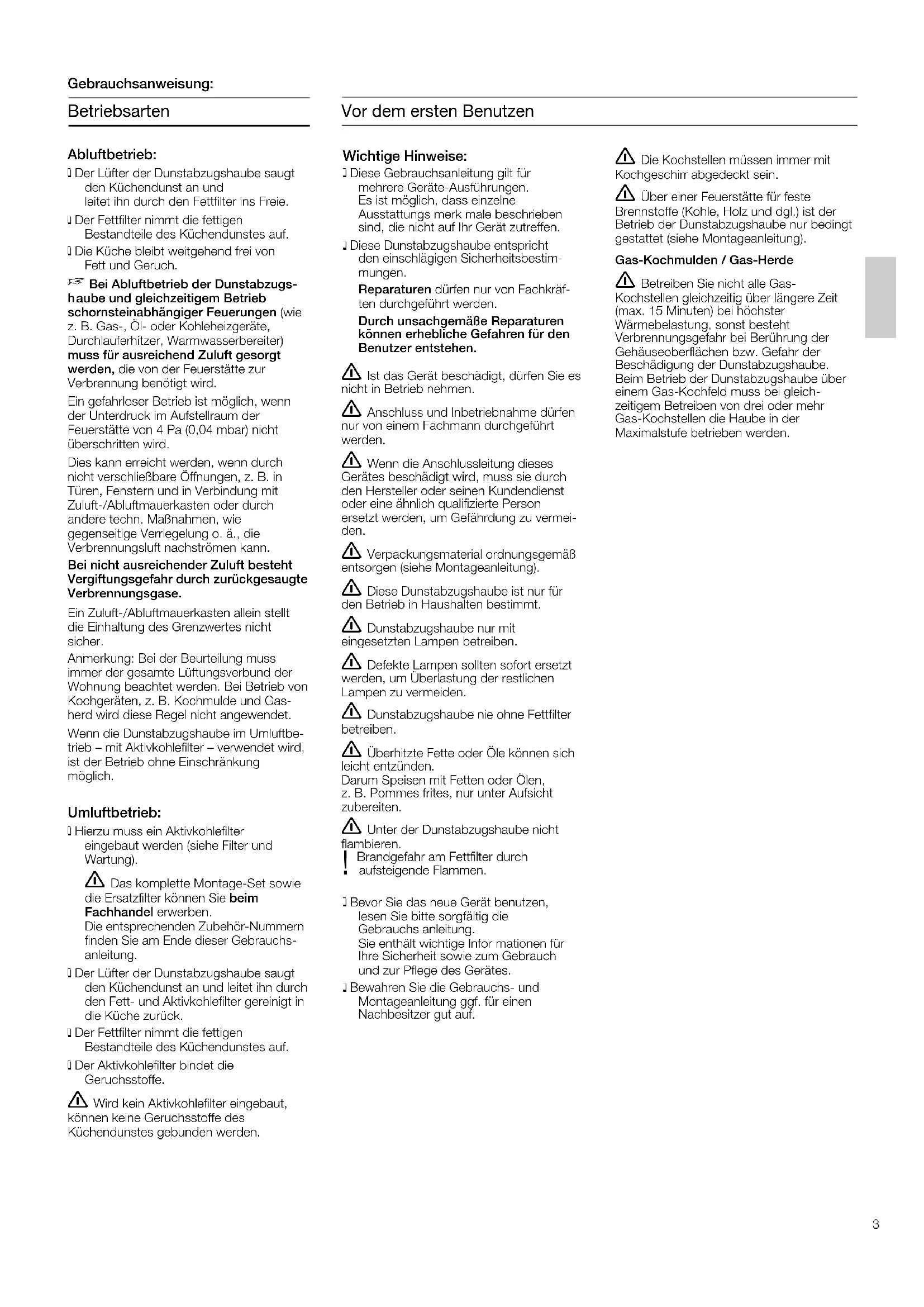

sv2 de Seite 3 – 10 nl pagina 11 – 18 fr page 19 – 26 it pagina 27 – 34 en page 35 – 42 es página 43 – 50 sv sid 51 – 583q Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchs anleitung. Sie enthält wichtige Infor mationen fürIhre Sicherheit sowie zum Gebrauchund zur Pflege des Gerätes.q Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. Wichtige Hinweise: q Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungs merk male beschriebensind, die nicht auf Ihr Gerät zutreffen.q Diese Dunstabzugshaube entsprichtden einschlägigen Sicherheitsbestim-mungen.Reparaturen dürfen nur von Fachkräf-ten durchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen. Vor dem ersten Benutzen Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Personersetzt werden, um Gefährdung zu vermei- den. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten. Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung derGehäuseoberflächen bzw. Gefahr derBeschädigung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden. Abluftbetrieb: q Der Lüfter der Dunstabzugshaube saugtden Küchendunst an und leitet ihn durch den Fettfilter ins Freie.q Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.q Die Küche bleibt weitgehend frei vonFett und Geruch. Bei Abluftbetrieb der Dunstabzugs- aube und gleichzeitigem Betriebschornsteinabhängiger Feuerungen (wiez. B. Gas-, Öl- oder Kohleheizgeräte,Durchlauferhitzer, Warmwasserbereiter)muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.Ein gefahrloser Betrieb ist möglich, wennder Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nichtüberschritten wird.Dies kann erreicht werden, wenn durchnicht verschließbare Öffnungen, z. B. inTüren, Fenstern und in Verbindung mitZuluft-/Abluftmauerkasten oder durchandere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.Bei nicht ausreichender Zuluft bestehtVergiftungsgefahr durch zurückgesaugteVerbrennungsgase.Ein Zuluft-/Abluftmauerkasten allein stelltdie Einhaltung des Grenzwertes nichtsicher.Anmerkung: Bei der Beurteilung mussimmer der gesamte Lüftungsverbund derWohnung beachtet werden. Bei Betrieb vonKochgeräten, z. B. Kochmulde und Gas-herd wird diese Regel nicht angewendet.Wenn die Dunstabzugshaube im Umluftbe-trieb – mit Aktivkohlefilter – verwendet wird,ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb: q Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beimFachhandel erwerben.Die entsprechenden Zubehör-Nummernfinden Sie am Ende dieser Gebrauchs-anleitung.q Der Lüfter der Dunstabzugshaube saugtden Küchendunst an und leitet ihn durchden Fett- und Aktivkohlefilter gereinigt indie Küche zurück.q Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.q Der Aktivkohlefilter bindet dieGeruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden. Gebrauchsanweisung: Betriebsarten4 Aus- und Einbauen des Fettfilters Bei Dunstabzugshauben mit einer Filtermatte:

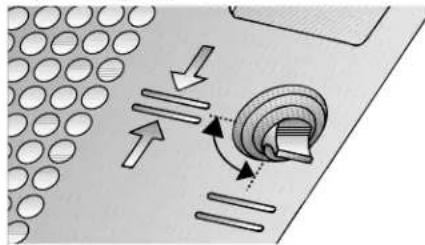

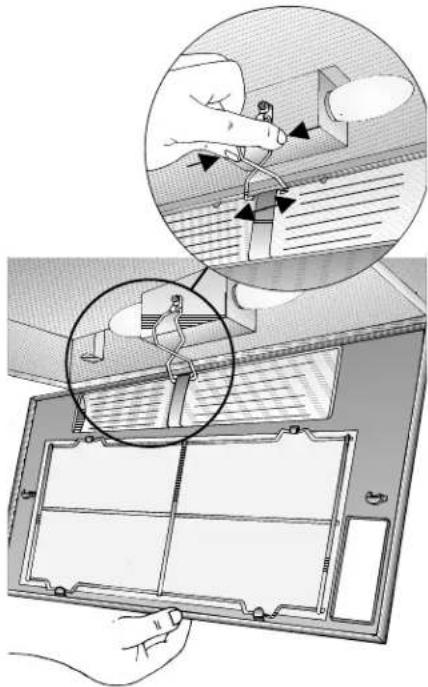

1. Drehen Sie die Griffe links und rechts

2. Drücken Sie die Sicherungsfeder und

nehmen Sie den Filterrahmen ab.

3. Entfernen Sie das Drahtgitter und

tauschen Sie die Filtermatte aus.

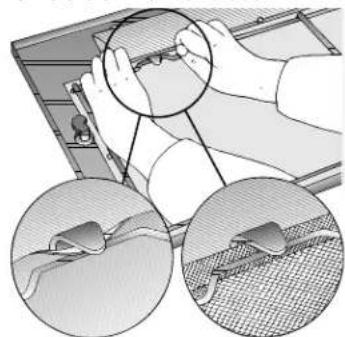

4. Montieren Sie den Filterrahmen in

umgekehrter Reihenfolge. Die Sicherungsfeder wieder einhängen. Die Verriegelung des Filterrahmens muss links und rechts einrasten! Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiede- ne Fettfilter eingesetzt werden. Vlies-Fettfilter Die Filtermatte besteht aus schwer ent- flammbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbar- keit und die Funktion der Dunstabzugshau- be kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Austauschen des Vlies- Fettfilters wird der Brandgefahr vorge- beugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Austauschen des Vlies-Fettfilters: Bei normalem Betrieb (täglich 1 bis 2 Stun- den) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet. Entsorgung des alten Vlies-Fettfilters: Vlies-Fettfilter enthalten keine Schad- stoffe. Sie sind kompostierbar und können als Biomüll entsorgt werden. Metall-Fettfilter Die Filtermatten bestehen aus unbrenn - barem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbar- keit und die Funktion der Dunstabzugshau- be kann beeinträchtigt werden. Wichtig: Den Metallfettfilter rechtzeitig reinigen. Reinigen der Metallfettfilter: Bei normalem Betrieb (täglich 1 bis 2 Stun- den) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. q Das Reinigen kann in der Geschirrspül- maschine erfolgen. Dabei ist eine leichte Verfärbung möglich. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. q Beim Reinigen von Hand, Filtermatten in heißer Spüllauge mehrere Stunden ein- weichen. Danach abbürsten, gut ausspülen und abtropfen lassen. q Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Bedienen der Dunstabzugshaube Der Küchendunst wird am wirkungs- vollsten beseitigt durch: q Einschalten des Lüfters bei Kochbeginn q Ausschalten des Lüfters erst einige Minuten nach Kochende. Bedienelemente der verschiedenen Modelle Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

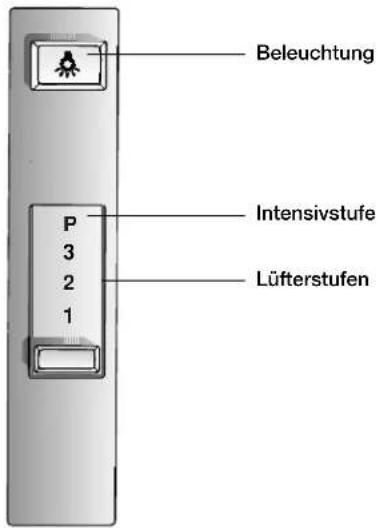

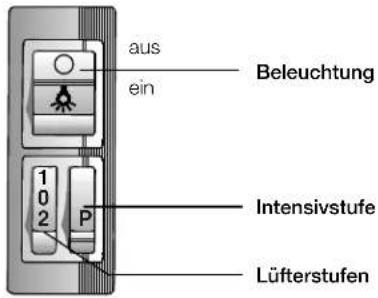

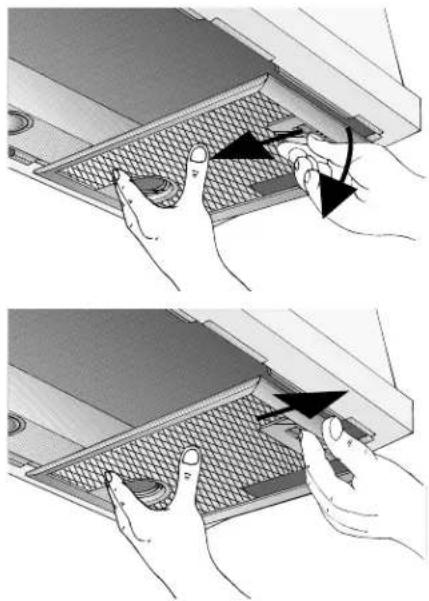

BeleuchtungIntensivstufeLüfterstufen aus ein BeleuchtungIntensivstufeLüfterstufen Filter und Wartung5 Bei Dunstabzugshauben mit zwei Filterkassetten: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

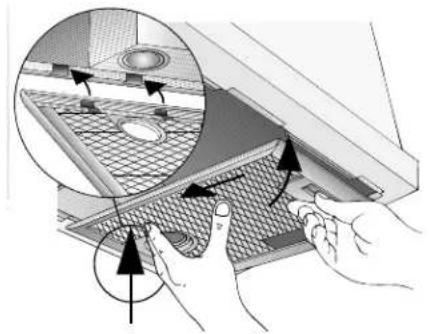

1. Drücken Sie die Raste an den Fettfiltern

in Pfeilrichtung ein und klappen Sie den Fett filter zuerst nur leicht nach unten. Lösen Sie ihn indem Sie ihn zu sich her- ziehen.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

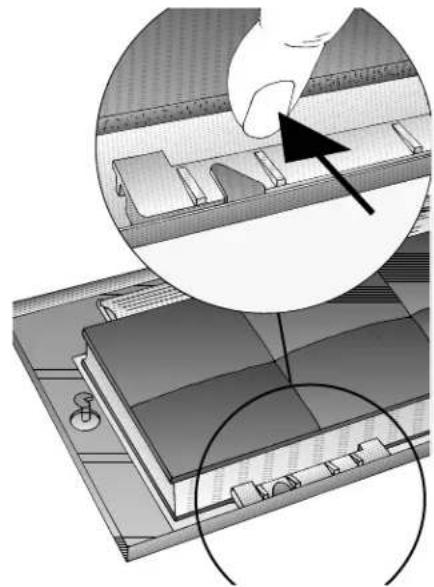

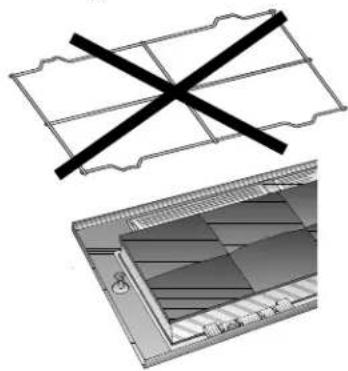

wieder ein. Filter und Wartung Aktivkohlefilter Aus- und Einbauen des Aktivkohle- filters Bei Dunstabzugshauben mit einer Filtermatte:

1. Ausbau des Filters siehe Fettfilter.

q Das Drahtgitter wird beim Einbau eines Aktivkohlefilters nicht mehr benötigt.

2. Legen Sie den Aktivkohlefilter auf die

Filtermatte und klemmen Sie ihn ein.

3. Montieren des Filterrahmens.

q Siehe Fettfilter. Bei Dunstabzugshauben mit zwei Filterkassetten:

1. Nehmen Sie die Filterkassetten ab.

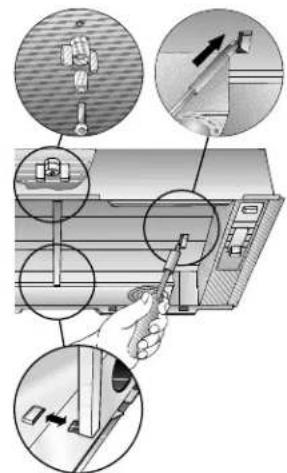

Sie die Schraube durch die Flü- gelmutter und die Hülse und drehen Sie die Schraube in der Mitte in den Zwi- schenboden ein (nur beim ersten Einbau erforderlich). Schraube, Hülse und Flü- gelmutter liegen dem Aktivkohlefilter bei.

3. Drücken Sie mit einem Schraubendre-

her die beiden Laschen am Zwischen- boden nach innen ein. Ist eine Distanz- schiene eingebaut, müssen Sie diese entfernen.

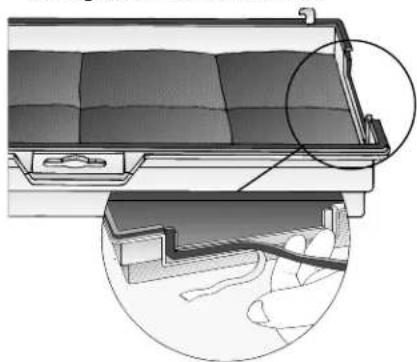

4. Kleben Sie den Aktivkohlefilter mit dem

beiliegenden Dichtstreifen ab.

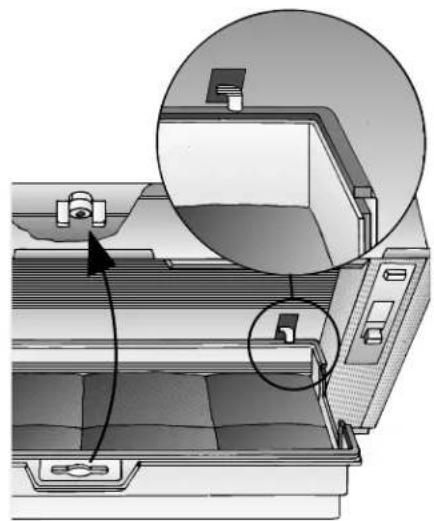

5. Setzen Sie den Aktivkohlefilter hinten

ein, klappen Sie ihn hoch und verriegeln ihn in der Mitte mit der Flügelmutter. Wurde die Distanzschiene entfernt, müssen Sie diese wieder einsetzen.6 Aktivkohlefilter Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der installati- onsseitig vorgesehenen Trennvorrich- tung die Dunstabzugshaube stromlos. q Bei Wechsel des Fettfilters (siehe Filter und Wartung) die zugänglichen Gehäu- seteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorge- beugt und die optimale Funktion bleibt erhalten. q Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fenster- putzmittel verwenden. q Bei stärkerer (älterer) Verschmutzung Fensterputzmittel verwenden. q Kratzen Sie angetrocknete Verschmut- zung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. q Keine Scheuermittel verwenden. Achtung: Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Lackierte-, Aluminium- und Kunststoff- oberflächen: q Keine scheuernden Mittel oder kratzen- de Schwämme verwenden q Keine trockene Tücher verwenden. q Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. q Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könn- ten matte Stellen entstehen. q Vorsicht! Küche ausreichend belüften, keine offene Flamme.

6. Setzen Sie die zwei Filterkassetten

wieder ein. Ausbauen: q Der Ausbau erfolgt in umgekehrter Reihenfolge. Wechsel des Aktivkohlefilters: Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör auf der letzten Seite). Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt wer- den. Reinigen und Pflegen Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der installati- onsseitig vorgesehenen Trennvorrich- tung die Dunstabzugshaube stromlos.

2. Nehmen Sie den Filterrahmen ab.

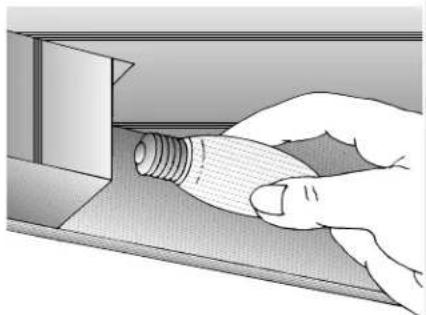

3. Tauschen Sie die Lampe aus.

(Handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

4. Montieren des Filterrahmens.

q Siehe Fettfilter. Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der installati- onsseitig vorgesehenen Trennvorrich- tung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

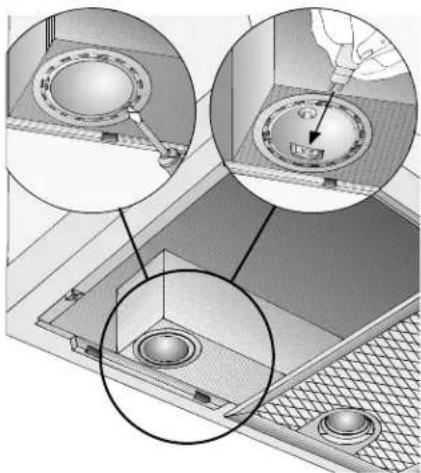

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus.

(Handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des Netz-

steckers oder durch Einschalten der installationsseitig vorgesehenen Trenn- vorrichtung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funk- tionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.7 Störungen Bei eventuellen Rückfragen oder Störun- gen, bitte den Kundendienst verständigen. (siehe Kundendienststellenverzeichnis) Bei Anruf bitte angeben:

ragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typen- schild, nach Abnahme des Filtergitters, im Innenraum des Gerätes zu finden. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehal- ten. E-Nr. FD Montageanweisung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- geräten: Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs- haube: 650 mm. min 650 Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 650 mm. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

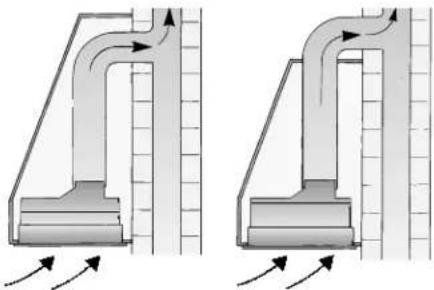

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die Behördlichen und gesetzlichen Vor- schriften (z.B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schorn- steinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver- brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseiti- ge Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Bei Abluftbetrieb sollte in der Dunstabzugs- haube eine Rückstauklappe eingebaut wer- den, wenn sie nicht im Abluftrohr oder Mau- erkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. (siehe Sonderzubehör auf der letzte Seite). Montieren der Rückstauklappe q Die beiden Zapfen der Rückstauklappe in die Löcher am Luftstutzen bzw. am Luftaustritt einrasten. Vor dem Montieren beachten, dass die Beschriftung bzw. Prägung aussen ist.

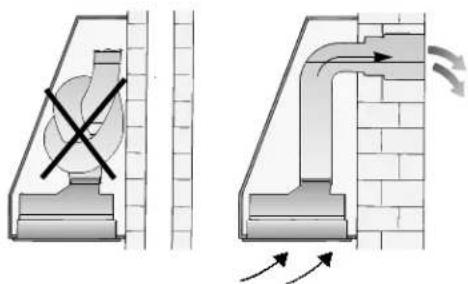

Optimale Leistung der Dunstabzugs- haube:

Kurzes, glattes Abzugsrohr.

Möglichst wenig Rohrbogen.

Möglichst große Rohrdurchmesser (am besten 150 mm l) und große Rohr- bogen. Der Einsatz von langen, rauhen Abluft- rohren, vielen Rohrbögen oder kleine- ren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luft- leistung und gleichzeitig zu einer Geräuscherhöhung

Rundrohre: Wir empfehlen Einmotorige Ausführung: Innendurchmesser mind. 120 mm, Zweimotorige Ausführung: Innendurchmesser mind. 150 mm.

Flachkanäle müssen einen gleichwer- tigen Innenquerschnitt wie Rundrohre mit 120/150 mm Innendurchmesser haben. Sie sollten keine scharfen Umlenkun- gen haben. 120 mm l ca. 113 cm

Bei abweichenden Rohrdurch- messern: Dichtstreifen einsetzen.

Bei Abluftbetrieb für ausreichend Zuluft sorgen. Rohranschluss Dunstabzugshauben mit Luftaustritt l 120 mm: Abzugsrohr l 100 mm q Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) auf den Luftstutzen stecken und daran das Abluftrohr be- festigen. Abzugsrohr l 120 mm q Abluftrohr direkt am Luftstutzen befesti- gen. Dunstabzugshauben mit Luftaustritt l 150 mm: Abzugsrohr l 120 mm q Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) am Luftaustritt befestigen. q Abzugsrohr am Reduzierstutzen befesti- gen. Abzugsrohr l 150 mm q Abluftrohr direkt am Luftaustritt befesti- gen. Ist eine Rückstauklappe montiert, die Funktion überprüfen. Dunstabzugshauben mit rechteckigem Luftaustritt: q Den beiliegenden Luftstutzen über dem Luftaustritt festschrauben. Umluftbetrieb

Die durch einen zusätzlichen Aktivkohle- filter gereinigt Luft wird wieder in den Raum zurückgeführt.

Bei Umluftbetrieb ist die Ausblasöffnung durch ein Schutzgitter (siehe Sonderzu- behör auf der letzten Seite) zu sichern um eine mechanische oder elektrische Gefährdung zu vermeiden.9 Elektrischer Anschluss Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst nahe am Gerät und zugänglich anbringen. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvor- richtung gelten Schalter mit einer Kontakt- öffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Bei Reparaturen ist das Gerät generell stromlos zu machen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Länge der Anschlussleitung: 1,20 m. Elektrische Daten: Die elektrischen Daten sind auf dem Typen- schild, nach Abnahme der Filterrahmen, im Innenraum des Gerätes zu finden. Nicht in den Luftaustritt hineingreifen. Dieses Gerät entspricht den EG- Funkentstörbestimmungen. Die Dunstabzugshaube ist für den Einbau in Kamine und Essen besonders geeignet. Zur optimalen Absaugwirkung (besonders wichtig bei Kochinsellösungen):

Die Dunstabzugshaube innerhalb der Umbauten möglichst hoch einbauen.

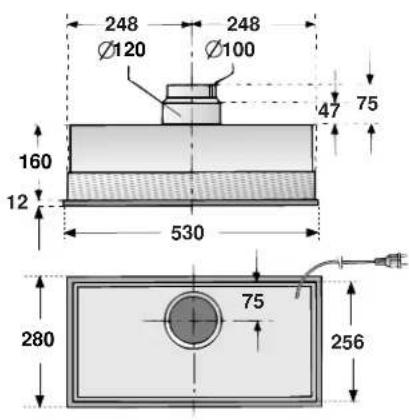

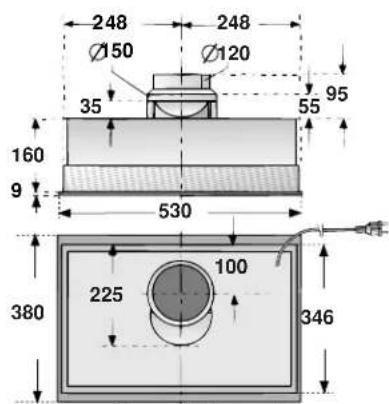

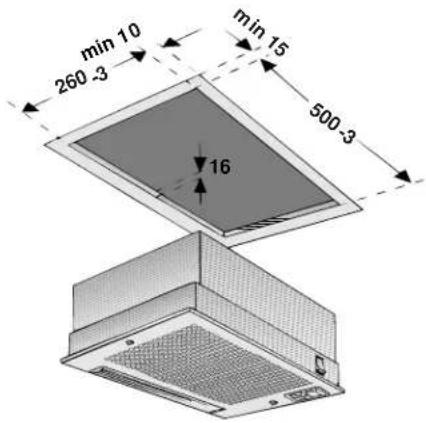

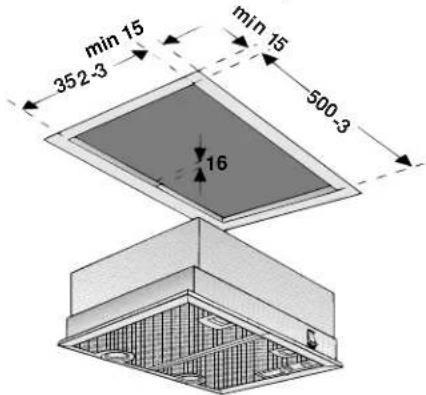

Umbauten müssen die gesamte Kochfläche überdecken. Für den Einbau müssen je nach Variante folgende Ausschnitte vorhanden sein: Dunstabzugshaube mit Wippschalter, 53 cm breit, 1-motorig: min 1

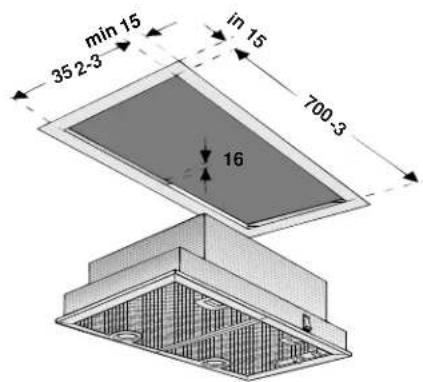

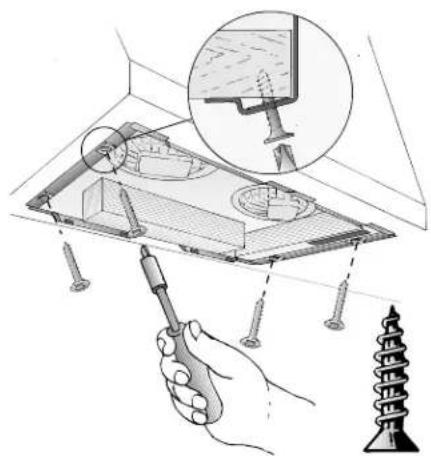

Einbauen Dunstabzugshaube mit Schieberegler, 53 cm breit, 1- und 2-motorig:

1. Filtergitter abnehmen

(siehe Gebrauchsanweisung).

2. Elektrische Verbindung herstellen.

3. Dunstabzugshaube in der Einbauöff-

nung hochdrücken, bis die Montagefeder vorne und hinten einrastet.

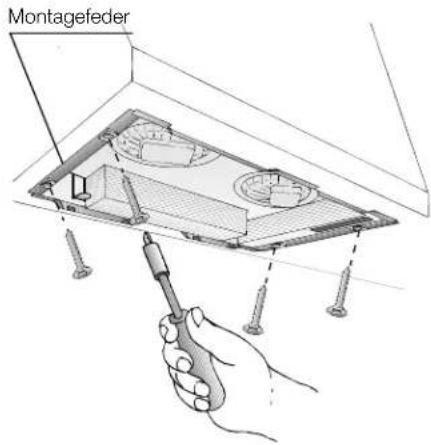

4. Dunstabzugshaube festschrauben.

5. Filtergitter einsetzen und verriegeln

(siehe Gebrauchsanweisung). Gewicht in kg: Breite 53 cm 1-motorigWippschalterKonstruktionsänderungen im Rahmen der technischenEntwicklung bleiben vorenthalten. Ausführung Abluft Umluft 5,0 6,3 1-motorigSchieberegler 1-motorigSchieberegler 53 cm 73 cm Ausbauen 2-motorigSchieberegler2-motorigSchieberegler 53 cm 73 cm 9,5 Montagefeder 8,3 8,7 10,7 9,5 9,9 10,3 11,6 Einbauen

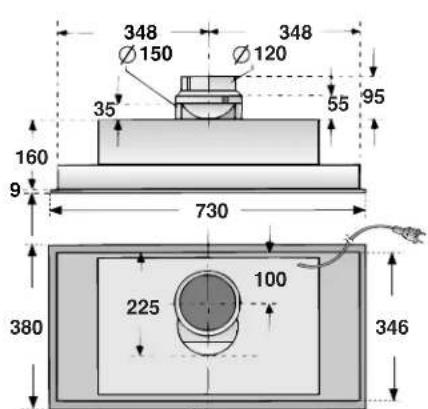

Dunstabzugshaube mit Schieberegler, 73 cm breit, 1- und 2-motorig:

2. Dunstabzugshaube unten festhalten,

vorne und hinten an der Montagefeder ziehen.

3. Dunstabzugshaube nach unten heraus-
